Algupärane kasutusjuhend

1. Vastavusdeklaratssoon

Käesolevaga deklareerime ainuisikuliselt
vastutades: need tuübi ja seerianumbri 1) aluset
tuvastatavad nurklihvjad vastavad kõikide
direktiivide 2) ja standardite 3) asjakohastele
sātetele. Tehnilised dokumendid 4) - vt lk 4.

2. Oigel otstarbel kasutamine

Nurklihvjad koos Metabo originaaltarvikutega sobivad lihviziseks, liivapaberiga lihviziseks, traatharjadega tootamiseks ja metalli, betooni, kivi ja muude sarnaste materjalide kettaga loikamiseks ilma vett kasutamata.

WEVA 15-125 Quick, WEVA 15-150 Quick on uhtlasi sobilik kergeteks poleerimistödeks.

Noudlikemateks poleerimistödeks soovitame pidevkasutuseks om nurgapoleerijat.

Masinad tāhistusega WEV ... on pörete arvu reguleerimisketta tottu eriti sobilikud toṭotamiseks terasharjadega.

Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.

Järgida tuleb üldtunnustatud toöohutuseeskirju ja kaasasolevaid ohutusjuhiseid.

3. Üldised ohutusjuhised

Pöörake tāhelepanu selle sumboliga tāhistatud tekstikohtadele iseenda omalelektritöriista kaitseks!

HOIATUS - Lugege vigastusohu vahendamiseks kasutusjuhendit.

HOIATUS Lugege kõiki ohutusjuhiseid ja suuniseid. Ohutusjuhiste ja suuniste

mittejärgimine voivad pöhjustada elektrilögi, tulekahu ja/voi raskeid vigastusi.

Säilitage kõiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks.

Andke omalelektritöoriist edasi vaid koos nende dokumentidega.

4. Spetsiaalsed ohutusjuhised

4.1 Ühised ohutusjuhised lihvmiseks, liivapaberiga lihvmiseks, traatharjadega toötamiseks ning kettaga lõikamiseks:

Kasutamine

a) See elektriline toöriist on elle nähtud kasutamiseks lihvjana, liivapaberiga lihvjana, koos traatharjaga ning ketasloikemasinana. Järgige koki ohutusjuhiseid, juhiseid, ülevaatejooniseid ja andmeid, mis on teie seadmega kaasas. Kui te eirate järgnevaid juhseid, siis vöib tekkida elektrilöök, pöleng ja/voi

rasked vigastused. WEVA 15-125 Quick, WEVA 15-150 Quick on uhtlasi kasutatav poleerijana.

b) See elektriline tooriist ei ole ette naitud poleerimiseks. Kasutusviisid, milleks elektriline tooriist ei ole ette nahtud, voivad pohjustada ohtusid ja vigastusi. (Ei kehti mudelitele WEVA 15-125 Quick, WEVA 15-150 Quick.)

c) Arge kasutage tarvikuid, mida tootja ei ole otseselt selle elektrilise töoriista jaoks ette nainud ega soovitanud. See, et tarvikut on voimalik teie elektrilise töoriista külge kinnitada, ei garanterei veel selle ohutut kasutamist.

d) Tööseadise lubatud pörlemissagedus peab olema vähemalt sama suur kui elektrilise tööriista peal antud suurim pörlemissagedus. Tarvik, mis pörleb lubatust kiiremini, voib puruneda ja eemale paiskuda.

e) Tööseadise välisläbimööt ja paksus peavad vastama teie elektrilise tööriista möötmete andmetele. Valesti moedetud tööseadiseid ei ole voimalik piisavalt varjestada või kontrollida.

f) Keermestatud toöseadised peavad sobim tapselt spindli keermele. Tööseadiste puhul, mis monteeritakse äriku abi, peab toöseadise ava labimöot vastama äriku kinnituse labimödule. Tööseadised, mida ei kinnitata elektrilise toöriista kulge tapselt, poörlevadebaühtlaselt, vibreerivad vaga tugevalt ja voivad pöhjustada kontrolli kaotuse.

g) Arge kasutage kahjustatud toöseadiseid. Kontrollige iga kord enne toöseadiste kasutamist naiteks lihvmisketastel killunemiste ja pragude esinemist, kaussketastel pragude, kulumise voi tugeva vananemise esinemist,traatharjadel lahtiste voi murdunud traatide esinemist. Kui elektriline toöriist voi toöseadis kukub maha, siis kontrollige, kas see on kahjustatud voi kasutage kahjustamata toöseadist. Kui kontrollisite ja paigaldasite toöseadise, siis hoidke ise ja laheduses viibivaid isikuid pörleva toöseadise tasapinnast eemale ning laske seadmel mone minuti jooksul toötada maksimaalsel pörlemissagedusel. Enamasti purunevad kahjustatud toöseadised sellel testimisaja jooksul.

h) Kandke isikukaitsevarustust. Kasutage rakendusviisist soltuvalt nao taiskaitsemaski, silmakaitsevahendit voi kaitseprille. Kandke vajaduse korral tolmumaski, kuulmiskaitset, kaitsekindaid voi spetsiaalset polle, mis hoib vaikesed lihve- ja materjaliosakesed teist eemale. Silmi tuleb kaitsta valjapaiskuvate voorkehade eest, mis erinevate kasutuste korral tekivad. Tolmu-voi hingamisteede kaitsemaskid peavad kasutuse juures tekkiva tolmu filtreerima. Kui teile mojub pikema aja jooksul valju mura, siis voib tekkida kuulmise kaotus.

i) Järgige, et teised isikud asuvad teie toöpiirkonnast ohutus kauguses. Iga isik, kessiseneb toöpiirkonda, peab kandma isikukaitsevarustust. Tõseadise purunenud

EESTI KEELet

tukid voi purunenud tooseadised voivad eemale paiskuda ja pohjustada vigastusi ka valjaspool vahetut too piirkonda.

j) Kui teostate toid, mille juures vioib tooseadis puutuda kokku varjatud elektrikaablite voi seadmeenda toitejuhtmega, siis hoidke kinni ainult elektrilise tooriista isoleeritud kaepidemetest. Kokkupuude pingetjuhtiva juhtmega vioib ka seadme metallosi pingestada ning pohjustada elektrloogi.
k) Holdke toitejuhe poorlevatest tooseadistest eemale. Kui kaotate seadme üle kontrolli, viob toimuda toitejuhtme labilikamine voi sellega kokkupuude ja teie kasi voi kaevars voib sattuda poorlevasse tooseadissese.
I) Arge mitte kunagi pange elektrilist tooriista käest āra enne, kui toöseadis on täielikult seiskunud. Pörlev toöseadis voib puutada kokku aluspinnaga, mille tottu võite kaotada kontrolli elektrilise tooriista üle.
m) Arge laske elektrilisel tooriistal tootada ajal, kui seda kannate. Teie riietusesemed voivad poorleva tooseadisega juhusliku kokkupuute korral kinni kiiluda ja tooseadis vobtungida teie kehasse.
n) Puhastage regulaarselt omalelektrilise tooriistaohutusribisid.Mootori ventilaator tombab korpasse sisse tolmu ja suure hulga metallitolmu kogunemine voib pohjustada elektriohtusid.
m) Arge kasutage elektrilist tooriista polevate materjalide laheduses. Sadedem voivad need materjalid polema suudata.
p) Arge kasutage toöseadiseid, mis nōuavad vedelaid jahutusaineid. Vee vōi muude vedate jahutusvedelike kasutamine voib pöhjustada elektrilöki.

4.2 Tagasilök ja asjaomased ohutusjuhised

Tagasilook on akiline reaktsoon poorleva tooseadise kinnikiilumisel voi blokeerumisel, naiteks lihvmiskettal, kausskettal, traatharjal jne. Kinnikiilumine voi blokeerumine pohjustab poorleva tooseadise akilist seiskumist. Selle tagajarlkiirendatakse kontrollimatut elektrilist tooriista blokeerunud koha juures tooseadise poorlemissuinale vastassuunas.

Kui naiteks lihvmisketas kiilub kinni voi blokeerub tooriku sees, vioib lihvmisketta tooriku sisse tungiv valisserv kinni jaada ja selle tagajarjel voib lihvmisketas valja porkuda voi tagasilooki pohjustada. Lihvmisketas liigub siis soltuvalt ketta poorlemissuunast blokeerimiskohas operatori suunas voi temast eemale. Sealjuures voivad lihvmiskettad ka puruneda.

Tagasilök on elektrilise töörista vale või vigase kasutamise tulemus. Seda on voimalik sobivate ettevaatusabinóude abil järgnevalt kirjeldatud viisil vältilda.

a) Hoidke elektrilist tooriista tugevalt kinni ja viige omakeha ja omakaed asendisse, kus saate tagasilogijoudusid kontrolll all hoida. Kasutage olemasolu korral alati lisakaepidet, et saavutada suurimat voimalikku kontrolli

tagasilogijoudude voikäivitamisel
reaktsionimomentide üle. Operatorid saavad
sobivate etevaatusabinoude rakendamisel
kontrollida tagasilogi- ja reaktsionijoudusid.
b) Arge pange omakatt mitte kunagi poorlevate tooseadiste lahedale. Tooseadis voib tagasilogi korral liikuda üle teie kae.
C) Vältige omahekaga piirkonda,kuhue elektriline tooriist tagasilögi korral liigub. Tagasilok surub elektrilist tooriista blokeerunud koha juures lihvmisketta likumissuinale vastupidises suunas.
d) Tööttage nurkade, teravate servade jms laheduses eriti ettevaatlikult. Vältinge, et töseadised porkuvad toorikult tagasi ja kinni kiluvad. Pörrev tõseadis kaldub nurkade ja teravate servade juures voi eemale Porkumisel kinni kiluma. See pöhjustab kontrolli kaotamist voit tagasilöki.
e) Arge kasutage kettsae keti voi Ioikehammastega loikeketast. Sellised tooseadised pohjustavad sageli tagasilooki voielektrilise tooriista ue kontrlli kaotamist.

4.3 Erilised ohutusjuhised lihvmiseks ja kettaga loikamiseks:

a) Kasutage eranditult omalelektrilise tooriista jaoks lubatud lihvmistarvikuid ja selle lihvmistarviku jaoks ettenahtud kettakaitset. Lihvimistarvikuid, mis ei ole selle elektrilise tooriista jaoks ette nahtud, ei saa piisavalt kinni katta ja ei ole ohutud.
b) Kausslihvmiskettad peavad olemapaigaldatud selliselt, et toopind on allpoolkettakaitse serva. Valesti paigaldatud lihvmisketast, mis ulatub ule kettakaitse serva, ei ole voimalik nouetekohaselt kinni katta.
c) Kettakaitse peab olema turvaliselt elektrilise tooriista kulge kinnitatud ja maksimaalse turvalisuse tagamiseks selliselt seadistatud, et lihvmistarviku väikseim voimalik avatud osa on suunatud operatorile. Kettakaitse aitab kaitsta purunemisel tekkvate tikkide, lihvmistarvikuga juhusliko kokkupuute ning samuti rietust sūdata voivate sādemete eest.
d) Lihvimistarvikuid voib kasutada ainult soovitatavateks rakendusvoimalusteks. Nt arge mitte kunagi lihvgie loikeketta kulgpinnaga. Liokekettad on ette nahtud materjali eemaldamiseks ketta servaga. Kulgsuunalise jou mojumine nendele lihvmistarvikutele voib pohjustada nende purunemist.
e) Kasutage teie poolt valitud lihvmisketta jaoks alati oige suuruse ja kujuga kahjustamata kinnitusmutrit. Sobiv kinnitusmutter toetab lihvmisketast ja vahendab selliselt lihvmisketta purunemisohtu. Liokeketaste kinnitusmutrid voivaderineda teiste lihvmisketaste kinnitusmutritest.
f) Arge kasutage suuremate elektriliste tooriistade kulunud lihvmiskettaid. Suuremate elektriliste tooriistade jaoks ettenahtud lihvmiskettad ei sobi väikeste elektriliste tooriistade suure pörlemissageduse jaoks ja voivad puruneda.

4.4 Täiendavad erilised ohutusjuhised kettaga lõikamiseks:

a) Vältige lõikeketta blokeerumist vöi liiga suurt vastusuvet. Arge teostage ülemära sugavaid lõikeid. Lõikeketta ülekoormamine suurendab selle kasutusintensiivsust ja kalduvust kinni kiiluda vöi blokeeruda ning selliselt tagasilögi vöi lihvmistarviku purunemise voimalust.
b) Valtige poorleva loikeketta ees ja taga asuvat piirkonda. Kui liigutate loikeketast tooriku sees endast eemale, voib poorleva kettaga elektriline tooriist paiskuda tagasilooigi korral otse teile peale.
c) Kui liokeketas kilub kinni voi te katkestate tootamise, siis lulitage seade valja ja hoidke seda rahulikult, kuni ketas on seiskunud. Arge mitte kunagi proovige veel liikuvat loikeketast liokepilust valja tommata, vastasel juhul voib jargneda tagasilook. Tehke kinnikiilumise pohjus kindlaks ja proovige see korvaldada.
d) Arge lulitage elektrilist toorista nii kaua uesti sisse, kuni see asub toriku sees. Enne kui jatkate ettevaatlikult loikamist, laske loikekettal saavutada maksimaalne poorlemissagedus. Vastasel juhul voib ketas kinni kiiluda, toriku seest valja hupata voit tagasilooki pohjustada.
e) Toetage plaate voi suuri torikuid, et vahendada kinnikiilunud loikekettast pohjustatud tagasilooi ohtu. Suured torikud voivad enda kaalu tottu labi painuda. Toorikut tuleb toetada ketta molemal kuljel, see tahendab nii loikepilu lahedral kui ka servast.
f) Olge eriti ettevaatlik olesasolevatesse seintesse voi muudesse mitte laxinahtavatesse piirkondadesse „taskulogete" tegemisel. Sissetungiv loikeketas voib gaasi- voi veetorude, elektrikaablite voi muude objektide sisse loikamisel pohjustada tagasilooki.

4.5 Erilised ohutusjuhised liivapaberinga lihvmiseks:

a) Arge kasutage liiga suuri liivapaberilehti, vaid jargige liivapaberilehe suuruse osas tootjapoolseid andmeid. Lihvpaberid, mis ulatuvad ule alustalla, voivad pohjustada vigastusi ning samuti lihvpaberite blokeerumist ja purunemist voi tagasilooki.
4.6 Ainult mudelitele WEVA 15-125 Quick, WEVA 15-150 Quick: Spetsiaalsed ohutusjuhised poleerimiseks:

Arge lubage poleerimispadja juures lahtisi detaile, eriti kinnitusnore. Peitke kinnitusnoorid ara voi logake need luhemaks. Lahtised kaasa keerlevad kinnitusnoorid voivad teie sormi kaasahaarata voi toorikusse kinni jada.

4.7 Erilised ohutusjuhised traatharjadega töötamiseks:

a) Arvestage, et traatharja küljest tulevad ka tavalise kasutamise ajal traaditükid lahti. Arge koormake traate liiga suure vastusurveyga üle. Eemalepaiskuvad traaditükid voivad vaga kergesti labi ohukese rietuse ja/voi naha tungida.

b) Kui soovitatakse kettakaitset, siis valtige, et kettakaitse ja traathari saavad kokku puutuda. Taldrik- ja kaussharjade labimoo't voib vastuscurve ja tsentrifugaaljoudude mojul suureneda.

4.8 Täiendavad ohutusjuhised:

HOIATUS - Kandke alati kaitseprille.

HOIATUS! - Hoidke elektritööristast alati kinni kahe kaega.

Kasutage elastseid vahekihte, kui need on koos lihvmisvahendiga saadaval ja nende kasutamine on noutav.

Järgige toöseadise voi tarviku tootja andmeid! Kaitske kettaid maärde ja lõogi eest!

Lihvimiskettaid tuleb tootjapoolsete juhiste jargihoolikalt ladustada ja käsitseda.

Arge kasutage Iokekettaid kunagi jamelihvimiseks! Liokeketastele ei tohi avaldada kulgsurvey.

Toorik peab olema tugevalt vastu ja libisemise vastu fikseeritud, nt kinnitusseadise abil. Suuri toorikuid tuleb piisavalt toetada.

Kui kasutatakse keermega toöseadiseid, siis ei tohi spindli ots puutuda vastu lihvmisinstrumenti ava pöhja. Jälgige, et toöseadise keere on spindli pikkuse kohta piisavalt pikk. Toöseadise keere peab sobima spindli keermega. Spindli pikkust ja spindli keeret vaata lehekülg 4 ja peatükis 14. Tehnilised andmed.

Soovitatakse kasutada statsionaarset
valjatombeseadet. Uhendage alati ette FI-kaitseluliti (RCD) rakendusvooluga max 30 mA. Nurklihvija valjalulitamisel FI-kaitseluliti kaudu tuleb masinat kontrollida ja puhastada. Vaata peatukk 9. Puhastamine.

Kahjustatud, ebauhtlaselt poorlevaid voi vibreerivaid tooseadiseid ei tohi kasutada.

Vältinge gaasi- vöi veetorude, elektrikaablite ja kandvate seinade (staatika) kahjustusi.

Eemaldage enne igasugust seadistuse,
ümberseadmistamise voi hoolduse lübiviimist
pistik pistikupesast.

Metabo blokeerumisvastane sidur S-automatic Lulitage blokeerumisvastase siduri rakendumisel masin viivitamatult valja!

Kahjustatud voi moradega lisakäepide tuleb asendada. Arge kaitage defektse lisakäepidemega masinat.

Kahjustatud voi moradega kettakaitse tuleb asendada. Arge kaitage defektse kettakaitsega masinat.

Fikseerige väikesed toorikud. Kinnitage nt kruustangide külge.

HOIATUS - Möningad tolmud, mis tekivad liivapaberiga lihvmisel, saagimisel, lihvmisel, puurimisel ja muude tõode käigus, sisaldavad kemikaale, mille kohta on teada, et need pohjustavad vähki, sunndefekte voi mud

EESTI KEELet

reproduktivseid kahjustusi. Nende kemikaalide moned naited on:

• plii seda sisaldavate varvide seest,

• mineraalne tolm muurikivide, tsemendi ja muude muurides kasutatavate materjalide seest ja

• arseen ja kroom keemiliselt toedeldud puidust. Sellest saastumisest tulenev oht teile soltub nende toode teostamise sagedusest. Nende

kemikaalidega saastumise ohu alandamiseks: tõtage hásti ðohutatvas piirkonnas ja kandke tõotamise ajal lubatud kaitsevarustust, nagu nt selliseid tolmumaske, mis on spetsiaalselt valja tõotatud mikroskoopiliselt väikeste osakeste filtreerimiseks.

See kehtib samuti muude materjalide tolmude kohta, nagu nt moned puiduliigid (nagu tamme- voi poogitolm), metallid, asbest. Muud teadaolevad haigused on nt allergilised reaktsionid, hingamisteeede haigused. Arge laske tolmul sattuda kehasse.

Järgige vastava materjali, personali, rakendusviisi ja kasutuskoha kohta kehtivaid sununiseid ja riiklikke eeskirju (nt tokaitse eeskirju, jäatmekäitlust).

Püddke tekkivad osakesed tekkimiskohas kinni, välte nende ladestumist ümbritsevas keskkonnas.

Kasutage spetsiaalse töde jaoks sobilikke tarvikuid. Seeläbi satub vahem osakesi kontrollmatult keskkonda.

Kasutage sobilikku tolmuarastussüsteemi.

Vähendage tolmuga kokkupuudet järgnevatel viisdel:

• ärge sunake valjuvaid osakesi ning masina valjutusohku enese voi laheduses asuvate inimesto voi ladestunud tolmu suunas,
• kasutage tolmuimemissüsteemi ja/vöi ohupuhastit,
• ðohutage tökohta hásti ja hoidke tolmuimejaga puhtana. Puhkimine voi puhumine keerutab toluu üles.
• Puhastage kaitseriietust tolmuimemise voi pesemise teel. Arge kasutage puhastamiseks puhurit, kloppimist ega harjamist.

5. Ülevaade

Vaata Ik 2.

1 Kiirkinnitusmutter *
2 Spindel
3 Tasakaalustusseib
4 Spindli lukustus
5 Käivitusluliti sisse-/valjalulitamiseks *
6 Kaepide
7 Elektrokinikasignaali nait
8 Pörete regulaator pörlemissageduse seadistamiseks *
9 Kaivitusnupp
10 Kinnitusaas (kukkumise eest kaitsmiseks)*
11 Mõlaluliti *
12 Lisakäepide / vibratsionitokisega lisakäepide *
13 Kettakaitse
14 Alusseib
15 Kahe avaga kinnitusmutter

• oleneb varustusest / ei kuulu tarnekomplekti

6. Kasutuselevötmine

Veenduge enne kasutuselevotmist, kas tuubisildil naidatud vorgupinge ja -sagedus avad teie vooluvorgu andmetele.

Uhendage alati ette FI-kaitseluliti (RCD) rakendusvooluga max 30mA

6.1 Lisakäepideme paigaldamine

Tööttage ainult paigaldatud lisakäepide (12) korral! Kinnitage lisakäepide tugevalt masina kule voi paremale küljele.

6.2 Kettakaitse paigaldamine

Kasutage ohutusest tulenevatel pohjustel eranditult vastava lihvmistarviku jaoks Jiahtud kettakaitset! Vaata ka peatukki 11. Yikud!

Kettakaitse lihvmiseks

Ette nähtud toötamiseks lihvmisketaste, lamellketaste, teemantloikeketastega.

Vaata lehekulg 3, joonis D.

Vajutage hooba (17) ja hoidke vajutatult. Paigaldage kettakaitse (13) naidatud asend
- Laske hoob lahti ja keerake kettakaitset kuni hoob fikseerub.
Vajutage hooba ja keerake kettakaitset selliselt, et suletud osa on suunatud kasutaja poole.
- Kontrollige turvalist kinnitust: hoob peab olemafikseerunud ja kettakaitse pooramine ei tohi olla voimalik.

Kasutage ainult
töseadiseid, millest
kettakaitse ulationub vahemalt
3,4 mm vorra üle.

(Eemaldada vastupidises

järekorras.)

7. Lihvimisketta paigaldamine

Enne koki umberseadmistustoid: eemaldage vorgupistik pistikupesast. Masin peab olemalulitatud ja spindel peab olemasiskunud.

Kasutage loikeketastega tootamisel ohutusest tulenevatel pohjustel loikekettakaitset (vaata peatukki 11. Tarvikud).

7.1 Spindli lukustamine

• Suruge spindli sukustus (4) sisse ja keerake spindlit (2) käsitsi, kuni spindli sukustus suntavalt fikseerub.

7.2 Lihvimisketta pealepanek

WA..., WBA..., WE...A:

Vaata lehekulg 2, joonis A.

Tasakaalustusseib (3) on jäigalt spindli peale kinnitatud. Teiste nurklihvijate puhul tavaline eemaldatav alusseib ei ole vajalik.

Tasakaalustusseibi (3), lihvmisketta ja kiirkinnitusmutri (1) kokkupuuteppinnad peavad olema puhtad. Vajadusel puhaltage.

• Asetage lihvmisketas tasakaalustusseibi (3) peale. Lihvmisketas peab olemä uhtlaselt vastu tasakaalustusseibi.

WPB..., WEVB 1...

Vaata lehekulg 2, joonis B.

• Paigaldage alusseib (14) spindli peale. Alusseib on oigesti paigaldatud, kui seda ei saa spindli peal poorata.
• Asetage lihvmisketas alusseibi (14) peale. Lihvmisketas peab olema uhtlaselt vastu alusseibi.

Paigaldage kiirkinnitusmutter (1) ainult Metabo kiirsüsteemiga ("Metabo Quick-System") masinatele. Need masinad on ára suntavad punase spindli lukustusnupu (4) järgi kirjaga „M-Quick".
Kui toseadis on kinnituskohas paksem kui 7,1 mm, siis ei ole lubatud kiirkinnitusmutrit kasutada! Kasutage siis votmega (16) fikseeritavat kahe avaga kinnitusmutrit (15).
Lukustage spindel (vaata peatukk 7.1).
- Asetage kiirkinnitusmutter (1) selliselt spindli (2) peale, et 2 nuuti fikseeruvad spindli kahes suvendis. Vaata joonist lehekülg 2.
- Keerake kiirkinnitusmutter käsitsi päripäeva kinni.
- Fikseerige kiirkinnitusmutter keerates lihvmisketast tugevalt paripäeva.

Ainult siis, kui kiirkinnitusmutter (1) on paigaldatud, vob spindlit peatada spindli punase M-Quick-spindilukustusnupu (4) abil!

• Pärast valjalulitamist toimub masina jarelliikumine.
• Suruge veidi enne lihvketta seiskumist M-Quickspindlilukustusnupp (4) sisse. Kiirkinnitusmutter (1) keerab end ise umbes poole põörde ulatuses lahti ning seda saab ilma pingutuseta käsitsi voi töörista abi maha keerata.

7.4 Kahe avaga kinnitusmutri kinnitamine/ lahtikeeramine (olenevalt varustusest)

Kahe avaga kinnitusmutri ülemine ja alumine pool on erinevad. Keerake kahe avaga kinnitusmutter jargnevalt kirjeldatud viisil spindli peale:

Vaata lehekulg 2, joonis C.

-X) Ohukeste lihvketaste puhul: Kahe avaga kinnitusmutri krae (15) on suunatud ülespoole, et oleks voimalik kinnitada ohukest lihvimisketast.

Y) Paksude lihvketaste puhul:
Kahe avaga kinnitusmutri krae (15) on suunatud allapoole, et kahe avaga kinnitusmutrit oleks voimalik turvaliselt spindli peale paigaldada.
- Lukustage spindel. Keerake kahe avaga kinnitusmutter (15) kinnitusmutri vötme (16) abil paripäeva kinni.

Kahe avaga kinnitusmutri lahtikeeramine:

Lukustage spindel (vaata peatukk 7.1).Keerake kahe avaga kinnitusmutter (15) kinnitusmutri votme (16) abil vastupaeva lahti.

8. Kasutamine

8.1 Pöörlemissageduse seadistamine (oleneb varustusest)

Seadistage poorete regulaatori (8) abil soovitatav poorlemissagedus. (Vaike arv = madal poorlemissagedus; suur arv = korge poorlemissagedus)

Löike-, lihvmisketas, kaussketas, teemantloikeketas: körge pörlemissagedus
Hari: keskmine pörlemissagedus
Kaussketas: kadal kuni keskmine
pörlemissagedus

Juhis: Poleerimistöde labiviimmiseks soovitame me kasutada meie nurkpoleerijat.

8.2 Sisse-/valjalulitamine

Juhtige masinat alati molema kæga.
Lülitage esmalt sisse, alles siis juhtige toöseadis vastu toorikut.
Valtige soovimatut käivitumist: lulitage masin alati valja, kui pistik eemalatakse pistikupesast voi kui tekkiis voolukatkestus.
A., WBA., WEA., WEVA., WEBA., W...RT: Pusikäituse korral tootab masin edasi, kui see kaest lahti rebitakse. Hoidke sellepärast masinat alati mõlema kaega selleks ettenähtud kaepidemetest kinni, olge turvalises asendis ja tootage tahelepanelikult.
Valtige, et masin keerutab üles tolmu ja laaste voi imeb neid sisse. Pange masin parast valjalulitamist alles siis kaest ara, kui mootor on seiskunud.

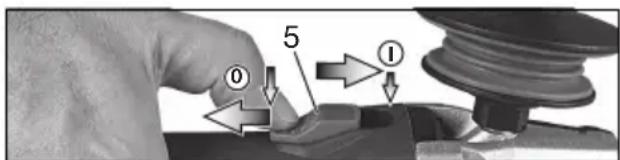

Käivituslulitiga masinad:

Sisselulitamine: nihutage käivituslulitit (5)
ettepoole. Pusikaituse jaoks kallutage siis
allapoole kuni käivitusluliti fikseerub.

Väljalulitamine: vajutage käivitusluliti (5) tagumisele otsale ja laske lahti.

EESTI KEELet

Molalulitiga masinad (pideva vajutamise funktsion):

1

11

Sisselulitamine: lukake molalulitit (11) noole suunas ning vajutage seejarel molalulitit (11).

Väljalulitamine: laske molalulitist (11) lahti.

W...RT tāhistusega masinad: Momendisisselūlitus (pideva vajutamise funktsioniga)

9

1

0

Sisselulitamine: nihutage käivitusnuppu (9)
ettepoole ja suruge siis käivitusnuppu (9)
ülespoole.

Väljalulitamine: vabastage käivitusnupp (9).

W...RT tāhistusega masinad: Pusikäitus (oleneb varustusest)

9

1

0

Sisselulitamine: lulitage masin ulal kirjeldatud viisil sisse. Nihutage nuud käivitusnuppu (9) veel kord ettepoole ning jatke eesmisse asendisse, et käivitusnuppu (9) lukustada (pusikaitus).

Valjalulitamine: lukake kaivitusnuppu (9) ülespoole ja laske lahti.

8.3 Toöjuhised

Lihvimine ja liivapaberiga lihvimine: Suruge masin moodukalt vastu ja liigutage ue pinna edasi ja tagasi, et toriku pealispind eiu mutuks liiga kuumaks. Lihvimine: hea tootulemuse saamiseks tootage 30^ - 40^ lihvmisnurgaga.

Kettaga Iokamiseks:

Tööttage kettaga lõikamisel alati vastassuunaliselt (vaata joonist).

Vastasel juhul on oht, et masin huppab kontrollmatult loikepilust valja. Tööttage moðduka, toeddeld

materjali jaoks sobiva ettelukkega. Arge toodelge servaga, arge suruge, arge tehke vonkuvaid liigutusi.

Traatharjadega tootamine:

Suruge masinat moodukalt vastu.

8.4 Ühendus toöriista turvarihmaga (olenevalt varustusest)

Ohutusjuhised seoses spetsiaalselt korgustes kasutamise kohta. Lugege koiki ohutusjuhiseid ja suuniseid. Ohutusnouete ja suuniste eiramise tagajärjel voidakse saada raskeid vigastusi.

• Kasutamiseks ainult koolitatud personalile. Kasutajad peavad saama koolituse seoses tooriistade ohutuse ja tooriistade kasutamisega korguses.
• Jälgige, et toöriist oleks körguses asset leidvate tõode jaoks alati toöriista turvarihmaga kinnitatud. Kasutage vaid sobivaid toöriista turvarihmasid Metabolt (max pikkus 2 m (6,5 ft) ja piisav summutus). Toöriista turvarihma maksimaalne lubatud kukkumiskörgus (hoiderihm) ei tohi ületada 2 m (6,5 ft). Kasutage vaid toöriista turvarihmasid, mis sobivad vastava toöriistatuübi jaoks ning kannavad vähemalt toöriista ja kõigi kasutatavate tarvikute raskust.
• Lugege ja järgige toöriista kinnitusvök kasutusjuhendit!
• Kontrollige enne igat kasutust, et tooriistal (eelkõige kinnitusaasal) ja tooriista turvarihmal ei oleks kahjustusi ja et seda saaks kasutada laitmatult (sh materjal ja omblused). Arge kasutage tooriista ja tooriista turvarihma, kui see on kahjustatud voi see ei toota korraparaselt.
• Arge kinnitage tooriista turvarihma omaheka kulge. Kinnitage tooriista turvarihm vastupidavakinnituskoha kulge, mis on voimeline kandmakukkuvat tooriista.
• Muljumise, loikehaavade saamise voitakerdumise oht. Arge kasutage tooriasturvarihma liikuvate osade, mehhanismide voitootavate masinate laheduses.
• Arge muutke tooriista turvarihma uhenduskohta ja arge kasutage seda ka kasutusjuhendis kirjeldatust erinevateks otstarveteks.
• Kinnitage tõrìst selle turvarihma külge üksnes karabiinhaagiga. Arge kinnitage tõrìsta selle turvarihma külge silmuse vöi solmega. Arge kasutage kinnitamiseks kòit ega noöri. Kasutage üksnes karabiinhaake, millel on kahepoolne kinnitussüsteem. Arge kasutage lihtsalt klopsuga kinnituvaid karabiinhaake.
• Kinnitage tõoriista turvarihm nii, et tõoriist liigub kasutajast eemale, kui see alla kukub. Rippuma lastud tõoriistad kõiguvad tõoriista turvarihma kuljes, mis põhjustab kasutajale vigastusi või tasakaalu kaotust.
• Arge kinnitage tooriista turvarihma kulge kunagi mitut tooriista.
• Kasutage töörista turvarihma ühendamiseks tööristaga spetsiaalselt selleks ette nachtud kinnituskohti (kinnitusaas (10)). Arge KUNAGI mutke ise töörista, et tekitada kinnituskohta.
• Arge kinnitage tõöriista turvarihma sellisel viisil tõöriista külge, et seeparast ei tõta enam kaitsevahendid, lulitid voi lukud korraparaselt.
• Hoidke tooriista turvarihma kasutatavast tooriistast eemal.

• Kaitske tooriista turvarihma lendavate sādemete ja laastude eest.

• Kaitske tooriista turvarihma teravate servade, terade, laastude jne eest. Arge asutage masinale voi tooriista turvarihmale.

• Arge kasutage tooriista turvarihmasid voikinnitusvahendeid, et tooriistaga paremini kangutada.
• Tagage kukkumispiirkonnas piisav ruum.
  Kukkumispiirkonnas ei tohi ohustada inimesi.
• Pärast kukkumist vahetage kös valja ja kontrollige, et masinal ei oleks kahjustusi. Laske seadet pärast iga mahakukkumist vastava valjaöppega spetsialistil kahjustuste suhtes kontrollida ja vajaduse korral remontida.
• Arge uritage kukkuvat masinat puuda. See voib pohjustada vigastusi.

8.5 Käigukasti pöramine

Vaata lehekulg 3, joonis E.

• Eemaldage toitepistik pistikupesast.
• Keerake kangi (17) kinnituskruvi valja.
  Eemaldage kruvi ja hoob (koos metallosaga) ning asetage korvale.
  Kruvige 4 käigukastikruvi (b) välja.

TAHELEPANU! Arge eemaldage käigukasti!

• Pöörake käigukast soovitud asendisse ilma seda eemaldamata.
• Kruvige 4 käigukastikruvi (b) tagasi selleks ettenahtud keermestatud pesadesse! Kinnitusmoment = 3,0 Nm +/- 0,3 Nm.
• Lükake körvale vedru, mis hooba omakohale lükkab ning paigaldage hoob (17) (koos metallosaga) uuesti omakohale tagasi ning kruvige kinnituskruviga (a) kinni. Kinnitusmoment = 5,0Nm + / - 0,5Nm . Kontrollige, et hoob toimiks korrektset: vedru peab seda pingestama.

9. Puhastamine

Tööttlemisel võivad osakesed ladestuda elektrilise tõriista sisemusse. See mõjutab elektrilise tõriista jahutust. Voolujuhtivad ladestised võivad elektrilise tõriista kaitseisolatsiooni mõjutada ja põhjustada elektriohtusid.

Imege elektriline toöriist regulaarselt, sageli ja pöhjalikult lábi eesmiste ja tagumiste öhutusribide puhtaks vöi puhuge kuiva öhuga puhtaks.

Lahutage eelnevalt elektrilise tooriista
energiavarustus ja kandke sealjuures kaitseprille ja tolmumaski.

10. Törgete körvaldamine

VTC-, TC-, VC-elektronikaga masinad:

Elektroonikasignaali nait (7) poleb ja pöörlemissagedus koormuse all vaheneb (mitte mudelil W...RT). Masina koormus on liiga suur! Laske masinal tühikäigul toötada, kuni elektroonikasignaali nait kustub.

Taaskäivituskaitse rakendus. Masin eikäivitu, kui sisselulitatud masina korraluhendatakse vorgupistik pistikupessa voivooluvarustus taastatakse pärast katkestust. Lulitage masin valja ja uuesti sisse.

11. Tarvikud

Kasutage ainult Metabo originaltarvikuid.
Vaata Ik 5.

Kasutage ainult tarvikuid, mis taïdavad selles kasutusjuhendis āra toodud nōuetele ja spetsifikatsionidele.

A Lõikeketta kaitsekatte klamber / kettakaitse kettaga lõikamiseks

Ette nachtud tootamiseks loikeketaste, teemantloikeketastega. Paigaldatud loikeketta kaitsekatte klambri abil saab ketta katisekatet kasutada loikeketta kaitsekattena.

B Väljatöme kaitsekate kettaga lõikamisel

Ette nähtud kiviplaatide lōikamiseks teemantloikekettaga. Väljatömbeotsakuga kivitolmu väljaimemiseks sobiva väljatömbeseadme abil.

C Väljatöme kaitsekate pinnalihvimisel

Ette nähtud betooni, monolitpörandate, puidu ja plastiku lihvmiseks teemant-topsketaste vöi kiudketastega ja sobilike lihvmistaldrikutega.

Väljatömbeotsakuga kivi-, puidu- ja plastiktolmu
valjaämiseks sobiva valjatömbeseadme abi. Ei
ole sobilik sädemete voi metallipuru
valjatömbamiseks.

D Tolmukaitsefilter

Peene vorega filter takistab suurtel osakestel mootorikorpusesse sisenemast. Eemaldage regulaarselt ja puhistage.

E Käekaitse

Ette nähtud toötamiseks alustaldade, kaussketaste, traatharjade ja keraamika teemantpuurkroonidega.

Kinnitage käekaitse kulgmise lisakaepideme alla.

F Mitmepositsiooniline kinnituskaar lisakäepideme jaoks

Voimaldab erinevaid käepideme positsioone.

Elektritööristu tohivad teostada vaid kvalifitseeritud elektrikud!

Kui ühenduskaabel saab kahjustatud, tuleb see asendada spetsiaalse ühenduskaabliga.

Remonti vajavate Metabo elektritöriistadega pörduge palun omä Metabo esindusse. Aadressid leiate lehelt www.metabo.com.

Varuosade nimekirja saate alla laadida lehelt www.metabo.com.

13. Keskkonnakaitse

Tekkiv lihvetolm vöib sisaldada kahjulikke aineid: jaatmekäidelge asjatundlikult.

EESTI KEELet

Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasästlikuks kasutusest korvaldamiseks ja umbertoölemiseks.

Ainult EU-riikide puhul: arge visake elektritoöriistu ára koos olmeprügiga! Vastavalt Euroopa direktiivile 2012/19/EU elektri- ja

elektroonikaseadmete jaatmete kohta ning siseriiklikesse oigusaktidesse ülevötmise kohta tuleb kasutatud elektritöoriistad boguda eraldi kokku ja votta ringlusse keskkonnasōbralikul viisil.

14. Tehnilised andmed

Selgitusi andmete kohta leiate lehekuljelt 4. Saitlame oiguse teostada muudatusi fehnilise progressi huvanguks.

= tooseadise maxlabimoo

t_max,1 = toöseadise max lubatud paksus kinnituskohas kinnitusmutri kasutamisel (15)

t_max,2 = toöseadise max lubatud paksus kinnituskohas kiirkinnitusmutri kasutamisel (1)

t_max,3 = Töörniista max lubatud paksus

M = spindli keere

I = lihvmisspindli pikkus

n^* = tuhikäigu pöörlemissagedus (körgeim pöörlemissagedus)

n_V^ = t uhikäigu poorlemissagedus (seadistatav)

P1 = nimisisendvoimsus

P2 =väljundvoimsus

m = kaal ilma toitejuhtmeta

Möötmistulemused tuletatud vastavalt standardile EN 60745.

Masin kaitseklassiga II

Vahelduvvool

• WE... tähistusega masinad: Suure voolutugevusega körgsagedushäired voivad esile kutsuda pöördemomendi koikumist. Need kaovad parast seda kui-haired on vaibunud.

Ara toodud tehnilised andmed alluvad tolerantsidele (vastavalt kehtivatele standarditele).

Emissiojväärtused

Need vaartused voimaldavad elektrtooriista emissiononne hindamist ja erinevate elektrtooriistade vordlemist. Olenevalt kasutustingimustest, elektrtooriista(de) seisukorrast voib tegelik koormus olla suurem voi väiksem. Arvestage hindamisel toopause ja väikese koormusega faase. Märake vastavalt kohaldatud hinnanguliste vaartuste pöhjal kindlaks kasutaja kaitsemeetmed, nt organisatoors meetmed.

Vibratsioonide koguvaertus (kolme sunna vektorsumma) kindlaks märaratud vastavalt direktivile EN 60745:

ah,SG =vibratsiooniheitme väärtus (pealispinna lihimine)
ah,DS =vibratsiooniheitme väärtus (kausskettaga lihimine)
a_h,P =vibratsiooniheitme väartus (poleerimine)

K_h,SG/DS/P = ebakindlus (vonkumine)

Tuupilised A-filtriga korrigeeritud helitased:

LpA = helirohutase
LWA = helivoimsuse tase
K_pA, K_WA = m aramatus

Tööttades vöib müratase 80 dB(A) ületada.

Kandke kuulmiskaitsevahendeid!

Originali instrukcija

1. Atitikties deklaracija
