W 26180 MVT - Jahvataja METABO - Tasuta kasutusjuhend
Leidke seadme juhend tasuta W 26180 MVT METABO PDF-formaadis.
| Mark | Metabo |
| Mudel | W 26180 MVT |
| Tüüp | Veski (nurklihvija) |
| Maksimaalne ketta läbimõõt | 180 mm |
| Tühikäigu pöörded | 8500 p/min |
| Tarbitav võimsus | 1400 W |
| Kaal (ilma kaablita) | 2,8 kg |
| Toide | 230 V ~ 50 Hz (vahelduvvool) |
| Kaitseklass | II (topeltisolatsioon) |
| Ohutus | Pööratav kaitsekate, spindlilukustus, lisakäepide, taaskäivituskaitse, ülekoormuskaitse |
| Põhifunktsioonid | Lihvimine, poleerimine, lõikamine, metallharjamine |
| Põhikäepide | Pööratav 90° mõlemalt poolt |
| Pehme käivitus | Jah (mudelitel WE...) |
| Pidur | Jah (mudelitel W...B...) |
| Autobalance süsteem | Jah (mudelitel W...A...) |
| Kiirkinnitusmutter | Jah (mõnedel versioonidel) |
| Hooldus | Regulaarne ventilatsiooniavade puhastamine, kuiva õhu imemine või puhumine |
| Remont | Ainult elektrikule; toitekaabel ja varuosad saadaval Metabo teeninduskeskuses |
| Ühilduvad tarvikud | Lihvkettad, lõikekettad (metall, betoon), metallharjad, abrasiivplaadid jne. |
| Helirõhutase (LpA) | Umbes 95 dB(A) (vastavalt EN 60745) |
Korduma kippuvad küsimused - W 26180 MVT METABO
Kasutajate küsimused teemal W 26180 MVT METABO
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Jahvataja PDF-formaadis tasuta! Leidke oma juhend W 26180 MVT - METABO ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. W 26180 MVT kaubamärgi METABO.
KASUTUSJUHEND W 26180 MVT METABO
et Algupärane kasutusjuhend 172
It Originali instrukcija 180

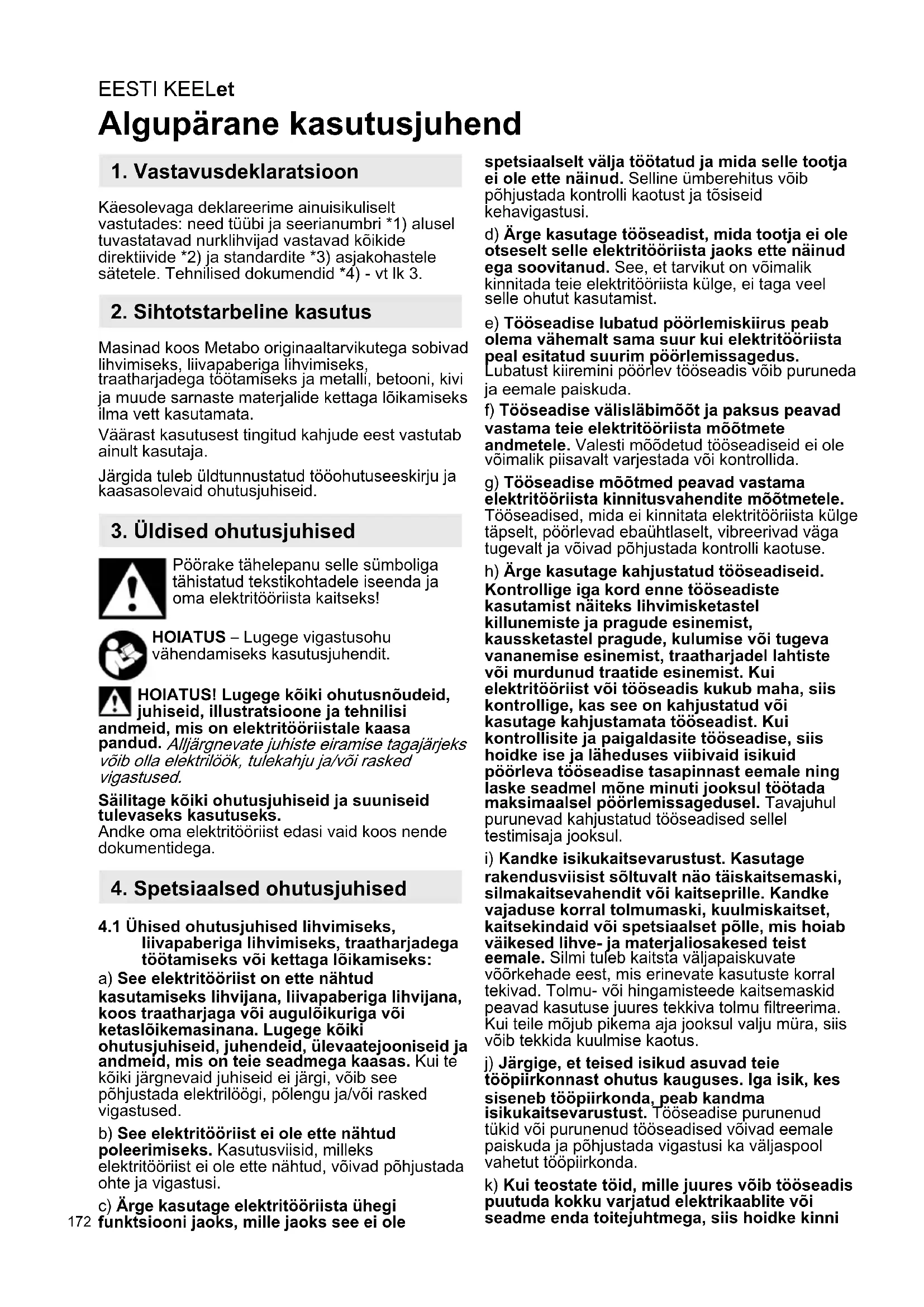

Algupärane kasutusjuhend
1. Vastavusdeklaratsioon
Käesolevaga deklareerime ainuisikuliselt vastutades: need tüübi ja seerianumbri *1) alusel tuvastatavad nurklihvijad vastavad köikide direktiivide *2) ja standardite *3) asjakohastele sätetele. Tehnilised dokumendid *4) - vt lk 3.
2. Sihtotstarbeline kasutus
Masinad koos Metabo originaaltarvikutega sobivad lihvimiseks, liivapaberiga lihvimiseks, traatharjadega töötamiseks ja metalli, betooni, kivi ja muude sarnaste materjalide kettaga löikamiseks ilma vett kasutamata.
Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.
Järgida tuleb üldtunnustatud tööohutuseeskirju ja kaasasolevaid ohutusjuhiseid.
3. Üldised ohutusjuhised
Pöörake tähelepanu selle sümboliga tähistatud tekstikohtadele iseenda ja oma elektritööriista kaitseks!
HOIATUS – Lugege vigastusohu vähendamiseks kasutusjuhendit.
HOIATUS! Lugege kõiki ohutusnõudeid, juhiseid, illustratsioone ja tehnilisi meid, mis on elektritööriistale kaasa dud. Alljärgnevate juhiste eiramise tagajärjeks olla elektrilöök, tulekahju ja/või rasked stused.
Säilitage kõiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks.
Andke oma elektritööriist edasi vaid koos nende dokumentidega.
4. Spetsiaalsed ohutusjuhised
4.1 Ühised ohutusjuhised lihvimiseks, liivapaberiga lihvimiseks, traatharjadega töötamiseks või kettaga lõikamiseks:
a) See elektritööriist on ette nähtud kasutamiseks lihvijana, liivapaberiga lihvijana, koos traatharjaga või augulõikuriga või ketaslõikemasinana. Lugege kõiki ohutusjuhiseid, juhendeid, ülevaatejooniseid ja andmeid, mis on teie seadmega kaasas. Kui te kõiki järgnevaid juhiseid ei järgi, võib see põhjustada elektrilöögi, põlengu ja/või rasked vigastused.
b) See elektritööriist ei ole ette nähtud poleerimiseks. Kasutusviisid, milleks elektritööriist ei ole ette nähtud, võivad põhjustada ohte ja vigastusi.
c) Ärge kasutage elektritööriista ühegi funktsiooni jaoks, mille jaoks see ei ole
spetsiaalselt välja töötatud ja mida selle tootja ei ole ette näinud. Selline ümberehitus vöib pöhjustada kontrolli kaotust ja tösiseid kehavigastusi.
d) Ärge kasutage tööseadist, mida tootja ei ole otseselt selle elektritööriista jaoks ette näinud ega soovitanud. See, et tarvikut on võimalik kinnitada teie elektritööriista külge, ei taga veel selle ohutut kasutamist.
e) Tööseadise lubatud pöörlemiskiirus peab olema vähemalt sama suur kui elektritööriista peal esitatud suurim pöörlemissagedus. Lubatust kiiremini pöörlev tööseadis võib puruneda ja eemale paiskuda.
f) Tööseadise välisläbimõõt ja paksus peavad vastama teie elektritööriista mõõtmete andmetele. Valesti mõõdetud tööseadiseid ei ole võimalik piisavalt varjestada või kontrollida.
g) Tööseadise möötmed peavad vastama elektritööriista kinnitusvahendite möötmetele. Tööseadised, mida ei kinnitata elektritööriista külge täpselt, pöörlevad ebaühtlaselt, vibreerivad väga tugevalt ja vöivad pöhjustada kontrolli kaotuse.
h) Ärge kasutage kahjustatud tööseadiseid. Kontrollige iga kord enne tööseadiste kasutamist näiteks lihvimisketastel killunemiste ja pragude esinemist, kaussketastel pragude, kulumise või tugeva vananemise esinemist, traatharjadel lahtiste või murdunud traatide esinemist. Kui elektritööriist või tööseadis kukub maha, siis kontrollige, kas see on kahjustatud või kasutage kahjustamata tööseadist. Kui kontrollisite ja paigaldasite tööseadise, siis hoidke ise ja läheduses viibivaid isikuid pöörleva tööseadise tasapinnast eemale ning laske seadmel möne minuti jooksul töötada maksimaalsel pöörlemissagedusel. Tavajuhul purunevad kahjustatud tööseadised sellel testimisaja jooksul.
i) Kandke isikukaitsevarustust. Kasutage rakendusviisist söltuvalt näo täiskaitsemaski, silmakaitsevahendit või kaitseprille. Kandke vajaduse korral tolmumaski, kuulmiskaitset, kaitsekindaid või spetsiaalset põlle, mis hoiab väikesed lihve- ja materjaliosakesed teist eemale. Silmi tuleb kaitsta väljapaiskuvate võõrkehade eest, mis erinevate kasutuste korral tekivad. Tolmu- või hingamisteede kaitsemaskid peavad kasutuse juures tekkiva tolmu filtreerima. Kui teile mõjub pikema aja jooksul valju müra, siis võib tekkida kuulmise kaotus.
j) Järgige, et teised isikud asuvad teie tööpiirkonnast ohutus kauguses. Iga isik, kes siseneb tööpiirkonda, peab kandma isikukaitsevarustust. Tööseadise purunenud tükid või purunenud tööseadised võivad eemale paiskuda ja põhjustada vigastusi ka väljaspool vahetut tööpiirkonda.
k) Kui teostate töid, mille juures võib tööseadis puutuda kokku varjatud elektrikaablite või seadme enda toitejuhtmega, siis hoidke kinni
ainult elektritööriista isoleeritud käepidemetest. Kokkupuude pinget juhtiva juhtmega võib pingestada ka seadme metallosi ning põhjustada elektrilöögi.
I) Hoidke toitejuhe pöörlevatest tööseadistest eemal. Kui kaotate seadme üle kontrolli, vöib toimuda toitejuhtme läbilõikamine vöi sellega kokkupuude ja teie käsi vöi käevars vöib sattuda pöörlevasse tööseadisesse.
m) Ärge mitte kunagi pange elektritööriista käest ära enne, kui tööseadis on täielikult seiskunud. Pöörlev tööseadis võib puutuda kokku aluspinnaga, mille tõttu võite kaotada kontrolli elektritööriista üle.
n) Ärge laske elektritööriistal töötada ajal, kui seda kannate. Teie riietusesemed võivad pöörleva tööseadisega juhusliku kokkupuute korral kinni kiiluda ja tööseadis võib tungida teie kehasse.
o) Puhastage regulaarselt oma elektritööriista öhutusribisid. Mootori ventilaator tömbab korpusse sisse tolmu ja suure hulga metallitolmu kogunemine vöib pöhjustada elektriohtusid.
p) Ärge kasutage elektritööriista süttivate materjalide läheduses. Sädemed võivad need materjalid põlema süüdata.
q) Ärge kasutage tööseadiseid, mis nõuavad vedelaid jahutusaineid. Vee või muude vedelate jahutusvedelike kasutamine võib põhjustada elektrilööki.
4.2 Tagasilöök ja asjaomased ohutusjuhised Tagasilöök on äkiline reaktsioon pöörleva tööseadise blokeerumisel või kinnikiilumisel, näiteks lihvimiskettal, kausskettal, traatharjal jne. Kinnikiilumine või blokeerumine põhjustab pöörleva tööseadise äkilist seiskumist. Selle tagajärjel kiirendatakse kontrollimatut elektritööriista blokeerunud koha juures tööseadise pöörlemissuunale vastassuunas.
Kui näiteks lihvimisketas kiilub kinni või blokeerub tooriku sees, võib lihvimisketta tooriku sisse tungiv välisserv kinni jääda ja selle tagajärjel võib lihvimisketas välja põrkuda või tagasilööki põhjustada. Lihvimisketas liigub siis sõltuvalt ketta pöörlemissuunast blokeerimiskohas operaatori suunas või temast eemale. Sealjuures võivad lihvimiskettad ka puruneda.
Tagasilöök on elektritööriista vale ja/või puuduliku kasutamise tagajärg. Seda on võimalik sobivate ettevaatusabinõude abil järgnevalt kirjeldatud viisil vältida.
a) Hoidke elektritööriista tugevalt kinni ning viige oma keha ja oma käed asendisse, kus saate tagasilöögijõudusid kontrolli all hoida. Lisakäepideme olemasolu korral kasutage seda alati, et saavutada suurim võimalik kontrolli tagasilöögijõudude või käivitamisel reaktsioonimomentide üle. Operaatorid saavad sobivate ettevaatusabinõude rakendamisel kontrollida tagasilöögi- ja reaktsioonijõudusid.
b) Ärge ühelgi juhul pange oma kätt pöörlevate tööseadiste lähedale. Tööseadis vöib tagasilöögi korral liikuda üle teie käe.
c) Vältige oma kehaga piirkonda, kuhu elektritööriist tagasilöögi korral liigub.
Tagasilöök surub elektritööriista blokeerunud koha juures lihvimisketta liikumissuunale vastupidises suunas.
d) Töötage nurkade, teravate servade jms läheduses eriti ettevaatlikult. Vältige tööseadiste pörkumist vastu toorikut ja kinnikiilumist. Pöörlev tööseadis kaldub nurkade ja teravate servade juures või eemale pörkumisel kinni kiiluma. See põhjustab kontrolli kaotamist või tagasilööki.
e) Ärge kasutage puidu lõikamiseks kettsae tera, segmenteeritud teemantlõikeketast, mille segmentide vahe on üle 10 mm, ega hammastatud saelehte. Sellised tööseadised põhjustavad sageli tagasilööki ja kontrolli kaotamist.
4.3 Erilised ohutusjuhised lihvimiseks ja kettaga lõikamiseks:
a) Kasutage eranditult oma elektritööriista jaoks lubatud lihvimistarvikuid ja selle lihvimistarviku jaoks ettenähtud kaitsekatet. Lihvimistarvikuid, mis ei ole selle elektritööriista jaoks ette nähtud, ei saa piisavalt kinni katta ja ei ole ohutud.
b) Kausslihvimiskettad tuleb monteerida selliselt, et nende lihvepind ei ulatu üle kaitsekatte serva tasapinna. Asjatundmatult monteeritud lihvimisketast, mis ulatub üle kaitsekatte serva tasapinna, ei ole võimalik piisavalt kinni katta.
c) Kaitsekate peab olema turvaliselt elektritööriista külge kinnitatud ja maksimaalse turvalisuse tagamiseks selliselt seadistatud, et lihvimistarviku väikseim võimalik avatud osa on suunatud kasutaja poole. Kaitsekate aitab kaitsta purunemisel tekkivate tükkide, lihvimistarvikuga juhusliku kokkupuute ning samuti riietust süüdata võivate sädemete eest.
d) Lihvimistarvikuid võib kasutada ainult soovitatavateks rakendusvõimalusteks. Näiteks ärge mitte kunagi lihvige lõikeketta külgpinnaga. Lõikekettad on ette nähtud materjali eemaldamiseks ketta servaga. Külgsuunalise jõu mõjumine nendele lihvimistarvikutele võib põhjustada nende purunemist.
e) Kasutage teie poolt valitud lihvimisketta jaoks alati öige suuruse ja kujuga kahjustamata kinnitusmutrit. Sobiv kinnitusmutter toetab lihvimisketast ja vähendab selliselt lihvimisketta purunemisohtu. Lõikeketaste kinnitusmutrid võivad erineda teiste lihvimisketaste kinnitusmutritest.
f) Ärge kasutage suuremate elektritööriistade kulunud lihvimiskettaid. Suuremate elektritööriistade jaoks ettenähtud lihvimiskettad ei sobi väikeste elektritööriistade suure pöörlemissageduse jaoks ja võivad puruneda.
g) Ketaste kasutamisel topeltotstarbel kasutage alati teostatavaks kasutuseks sobivat kaitsekatet. Kui te ei kasuta sobivat kaitsekatet, võib soovitud kaitse osutuda ebapiisavaks ja põhjustada raskeid vigastusi.
EESTI KEELet
4.4 Täiendavad erilised ohutusjuhised kettaga lõikamiseks:
a) Vältige lõikeketta blokeerumist või liiga suurt vastusurvet. Ärge teostage ülemäära sügavaid lõikeid. Lõikeketta ülekoormamine suurendab selle kasutusintensiivsust ja kalduvust kinni kiiluda või blokeeruda ning selliselt tagasilöögi või lihvimistarviku purunemise võimalust.
b) Vältige pöörleva lõikeketta ees ja taga asuvat piirkonda. Kui liigutate lõikeketast tooriku sees endast eemale, võib pöörleva kettaga elektritööriist paiskuda tagasilöögi korral otse teile peale.
c) Kui lõikeketas kiilub kinni või te katkestate töötamise, siis lülitage elektritööriist välja ja hoidke seda rahulikult, kuni ketas on seiskunud. Ärge mitte kunagi proovige veel liikuvat lõikeketast lõikepilust välja tömmata, vastasel juhul võib järgneda tagasilöök. Tehke kinnikiilumise põhjus kindlaks ja proovige see kõrvaldada.
d) Ärge lülitage elektritööriista senikaua uuesti sisse, kuni see asub tooriku sees. Enne kui jätkate ettevaatlikult lõikamist, laske lõikekettal saavutada maksimaalne pöörlemissagedus. Vastasel juhul võib ketas kinni kiiluda, tooriku seest välja hüpata või tagasilööki põhjustada.
e) Toetage plaate või suuri toorikuid, et vähendada kinnikiilunud lõikekettast põhjustatud tagasilöögi ohtu. Suured toorikud võivad enda kaalu tõttu läbi painduda. Toorikut tuleb toetada ketta mõlemal küljel, see tähendab nii lõikejoone lähedal kui ka servast.
f) Olge eriti ettevaatlik olemasolevatesse seintesse või muudesse mitte läbinähtavatesse piirkondadesse sisselõigete tegemisel.
Sissetungiv lõikeketas võib gaasi- või veetorude, elektrikaablite või muude objektide sisse lõikamisel põhjustada tagasilööki.
g) Ärge tehke kaarlõikeid. Lõikeketta ülekoormamine suurendab selle kasutusintensiivsust ja kalduvust kinni kiiluda või blokeeruda ning seega ka tagasilöögi või lihvimistarviku purunemise võimalust, mis võib põhjustada raskeid vigastusi.
4.5 Erilised ohutusjuhised liivapaberiga lihvimiseks:
a) Kasutage õiges suuruses lihvpaberilehti ja järgige lihvpaberilehe valimisel tootjapoolseid andmeid. Lihvpaberid, mis ulatuvad üle alustalla, võivad põhjustada vigastusi ning samuti lihvpaberite kinnikiilumist ja purunemist või tagasilööki.
4.6 Erilised ohutusjuhised traatharjadega töötamiseks:
a) Arvestage, et traatharja küljest tulevad ka tavalise kasutamise ajal traaditükid lahti. Ärge koormake traate liiga suure vastusurvega üle. Eemalepaiskuvad traaditükid võivad väga kergesti läbi õhukese riietuse ja/või naha tungida.
b) Kui soovitatakse kaitsekatet, siis vältige kaitsekatte ja traatharja kokkupuutumist.
Taldrik- ja kaussharjade läbimõõt võib vastusurve ja tsentrifugaaljõudude mõjul suureneda.
4.7 Täiendavad ohutusjuhised:
HOIATUS – Kandke alati kaitseprille.
Kandke kuulmiskaitset.
HOIATUS! – Hoidke elektritööriistast alati kinni kahe käega.
Ärge kasutage kettaga lõikamisel ketta kaitsekatet. Ohutuspõhjustel kasutage lõikeketastega töötamisel lõikeketta
kaitsekatet.
Ärge kasutage segmenteeritud teemantlöikeketast, mille segmentide vahe on >10 mm. Lubatud on vaid negatiivne segmendilöikenurk.
Kasutage liidetud löikekettaid üksnes siis, kui need on tugevdatud.
Kasutage elastseid vahekihte, kui need on koos lihvimisvahendiga saadaval ja nende kasutamine on nõutav.
Järgige tööseadise või tarviku tootja andmeid! Kaitske kettaid määrde ja löögi eest!
Tööseadiseid tuleb tootjapoolsete juhiste järgi hoolikalt ladustada ja käsitseda.
Ärge kasutage lõikekettaid kunagi jämelihvimiseks ega kraatide eemaldamiseks! Lõikeketastele ei tohi avaldada külgsurvet.
Toorik peab olema tugevalt vastu ja libisemise vastu fikseeritud, nt kinnitusseadise abil. Suuri toorikuid tuleb piisavalt toetada.
Kui kasutatakse keermega tööseadiseid, siis ei tohi spindli ots puutuda vastu lihvimisinstrumenti ava põhja. Jälgige, et tööseadise keere on spindli pikkuse kohta piisavalt pikk. Tööseadise keere peab sobima spindli keermega. Spindli pikkust ja spindli keeret vaata lehekülg 3 ja peatükis 14. Tehnilised andmed.
Soovitatakse kasutada sobivat statsionaarset väljatõmbeseadet. Ühendage alati ette FI-kaitselülii (RCD) rakendusvooluga max 30 mA. Nurklihvija väljalülitamisel FI-kaitselülii kaudu tuleb masinat kontrollida ja puhastada. Vaata peatükk 9. Puhastamine.
Kahjustatud, ebaühtlaselt pöörlevaid või vibreerivaid tööseadiseid ei tohi kasutada.
Vältige gaasi- või veetorude, elektrikaablite ja kandvate seinade (staatika) kahjustusi.
Eemaldage enne igasugust seadistuse, ümberseadmestamise või hoolduse läbiviimist pistik pistikupesast.
Kahjustatud või mõradega lisakäepide tuleb asendada. Ärge käitage defektse lisakäepidemega masinat.
Kahjustatud või mõradega kettakaitse tuleb asendada. Ärge käitage defektse kettakaitsega masinat.
Ärge lülitage masinat sisse, kui seadme osad või kaitseseadised puuduvad või on defektsed.
Sujuvkäivitusega masinad (tuvastatav tüübitähistuse märgisega „WE...“): Kui masin kiirendab pärast sisselülitamist väga kiiresti maksimaalsele pöörlemissagedusele, siis on tegemist elektroonikatörkega. Täiendavaid ohutuse seisukohalt olulisi elektroonilisi funktsioone ei saa enam kasutada. Laske masin kohe remontida (vaata peatükk 12.).
Fikseerige väikesed toorikud. Kinnitage nt kruustangide külge.
Kui äärikule kinnitatavaid kettaid kasutatakse topeltotstarbel (kombineeritud lihvimis- ja lõikekettad), tohib kasutada üksnes järgmist tüüpi kaitsekatteid: A-tüüp, C-tüüp. Vt peatükki 11.
Kasutage öiget kaitsekatet:
Vale kaitsekate võib põhjustada kontrolli kaotamist ja raskeid kehavigastusi. Vale kasutuse näited:
- A-tüüpi kaitsekatte kasutamisel külglihvimise juures võib kaitsekate ja toorik teineteist segada, mis põhjustab ebapiisavat kontrolli.
- B-tüüpi kaitsekatte kasutamisel liidetud ketastega löikamise juures on suurem oht puutuda kokku väljapaiskuvate sädemete ja löikamisel tekkivate osakeste ning löikekettast murdunud tükkidega, juhul kui löikeketas puruneb.
- A-, B- või C-tüüpi kaitsekatte kasutamisel betooni või müüritise kettaga lõikamise või külglihvimise korral on suurem tolmuga kokkupuutumise ja ka kontrolli kaotamise oht tagasilöögi tagajärjel.
- A-, B- või C-tüüpi kaitsekatte kasutamisel pöörleva traatharja puhul, mis on lubatust paksem, võivad traatharjased puutuda vastu kaitsekatet ning see võib põhjustada harjaste murdumise.
Kasutage alati tööseadise jaoks sobivat kaitsekatet. Vt peatükki 11.
HOIATUS - Mõningad tolmud, mis tekivad liivapaberiga lihvimisel, saagimisel, lihvimisel,
puurimisel ja muude tööde käigus, sisaldavad kemikaale, mille kohta on teada, et need põhjustavad vähki, sünnidefekte või muid reproduktiivseid kahjustusi. Nende kemikaalide mõned näited on:
- plii seda sisaldavate värvide seest, - mineraalne tolm müürikivide, tsemendi ja muude müürides kasutatavate materjalide seest ja - arseen ja kroom keemiliselt töödeldud puidust. Sellest saastumisest tulenev oht teile söltub nende tööde teostamise sagedusest. Nende kemikaalidega saastumise ohu alandamiseks: töötage hästi öhutatavas piirkonnas ja kandke töötamise ajal lubatud kaitsevarustust, nagu nt selliseid tolmumaske, mis on spetsiaalselt välja töötatud mikroskoopiliselt väikeste osakeste filtreerimiseks.
See kehtib samuti muude materjalide tolmude kohta, nagu nt mõned puiduliigid (nagu tamme- või pöögitolm), metallid, asbest. Muud teadaolevad haigused on nt allergilised reaktsioonid, hingamisteede haigused. Ärge laske tolmul sattuda kehasse.
Järgige vastava materjali, personali, rakendusviisi ja kasutuskoha kohta kehtivaid suuniseid ja riiklikke eeskirju (nt töökaitse eeskirju, jäätmekäitlust).
Püüdke tekkivad osakesed tekkimiskohas kinni, vältige nende ladestumist ümbritsevas keskkonnas.
Kasutage spetsiaalsete tööde jaoks sobilikke tarvikuid. Seeläbi satub vähem osakesi kontrollimatult keskkonda.
Kasutage sobilikku tolmuärastussüsteemi.
Vähendage tolmuga kokkupuudet järgnevatel viisidel:
- ärge suunake väljuvaid osakesi ning masina väljutusõhku enese või läheduses asuvate inimeste või ladestunud tolmu suunas,
- kasutage tolmuimemissüsteemi ja/või õhupuħastit,
- õhutage töökohta hästi ja hoidke tolmuimejaga puhtana. Pühkimine või puhumine keerutab tolmu üles.
- Puhastage kaitseriietust tolmuimemise või pesemise teel. Ärge kasutage puhastamiseks puhurit, kloppimist ega harjamist.
5. Ülevaade
Vaata Ik 2.
4 W .A....:.Tasakaalustusseib (ei ole eemaldatav) *
5 Spindli lukustus
6 Elektroonikasignaali näit *
7 Käepide
8 Blokaator (soovimatu sisselülitamise vastu, vajadusel püsikäituse jaoks) *
9 Käivitusnupp (sisse-/ väljalülitamiseks)
10 Nupp (põhikäepideme keeramiseks)
11 Põhikäepide
12 Lisakäepide / vibratsioonitõkisega lisakäepide
13 Kettakaitse
14 Kinnitusmutter *
15 Kinnitusmutri võti *
16 Pingutushoob (kettakaitse tööriistadeta seadistamiseks)
17 Polt (pingutushoova pingutusjõu seadistamiseks)
* oleneb varustusest / ei kuulu tarnekomplekti
6. Kasutuselevõtmine
Veenduge enne kasutuselevõtmist, kas tüübisildil näidatud võrgupinge ja -sagedus avad teie vooluvõrgu andmetele.
Ühendage alati ette FI-kaitselüliti (RCD) rakendusvooluga max 30 mA.
Kasutage ainult pikenduskaablit, mille vähim ristlöige on 1,5 mm ^2 . Pikendusjuhtmed peavad olema masina võimsustarbe jaoks sobivad (vt tehnilisi andmeid). Kaablirulli kasutamisel kerige kaabel alati täielikult lahti.
EESTI KEELet
6.1 Lisakäepideme paigaldamine
Töötage ainult paigaldatud lisakäepide (12) korral! Keerake lisakäepide käsitsi vasakusse, keskmisse või paremasse keermestatud auku (vastavalt vajadusele).
6.2 Kettakaitse paigaldamine
Enne kasutuselevõtmist: paigaldage kettakaitse.
Kasutage ohutusest tulenevatel põhjustel eranditult vastava tööseadise jaoks ettenähtud kaitsekatet! Vale kaitsekate võib põhjustada kontrolli kaotamist ja raskeid kehavigastusi. Vaata ka peatükki 11. Tarvikud! Vaata lehekülg 2, joonis F.
- Avage pingutushoob (16). Paigaldage kettakaitse (13) näidatud asendis.
- Keerake kettakaitset selliselt, et suletud osa on suunatud kasutaja poole.
- Sulgege pingutushoob
- Vajadüsel suurendage poldi (17) kinnikeeramise teel pingutushoova pingutusjõudu (avatud pingutushoova korral).
Kasutage ainult tööseadiseid, millest kettakaitse ulatub vähemalt 3,4 mm vörra üle.
6.3 Pööratav põhikäepide
Töötage ainult fikseerunud põhikäepideme (11) korral.
Vaata lehekülg 2, joonis C.
- Suruge nupp (10) sisse.
- Põhikäepidet (11) saab nüüd pöörata 90°võrra mõlemale küljele ja fikseerida.
- Kontrollige turvalist kinnitust: põhikäepide (11) peab olema fikseerunud ja seda ei tohi olla võimalik pöörata.
6.4 Toiteühendus
Võrgupistikupesad peavad olema kaitstud pika rakendumisajaga sulavkaitsmete või võrgu kaitselülitiga.
„WE...“ tüübitähistusega masinad: (Integreeritud automaatse käivitusvoolu piirajaga (sujuvkäivitus).) Vörgupistikupesad võivad olla ka kaitstud lühikese rakendumisajaga sulavkaitsmete või võrgu kaitselülitiga.
7. Lihvimisketta paigaldamine
Enne köiki ümberseadmestustöid: eemaldage vörgupistik pistikupesast. Masin peab olema välja lülitatud ja spindel peab olema seiskunud.
Kasutage lõikeketastega töötamisel ohutusest tulenevatel põhjustel lõikeketta kettakaitset (vaata peatükki 11. Tarvikud).
7.1 Spindli lukustamine
Suruge spindli lukustus (5) sisse ainult seisatud spindli korral.
- Suruge spindli lukustus (5) sisse ja keerake spindlit (3) käsitsi, kuni spindli lukustus tuntavalt fikseerub.
7.2 Lihvimisketta pealepanek
Vaata lehekülg 2, joonis D.
W 2..., WE 2... Tähistusega masinad:
- Paigaldage alusseib (2) spindli peale. Alusseib on õigesti paigaldatud, kui seda ei saa spindli peal põörata.
- Asetage lihvimisketas joonisel D kujutatud viisil alusseibi (2) peale. Lihvimisketas peab olema ühtlaselt vastu alusseibi.
W...A 2... Tähistusega masinad:
Tasakaalustusseib (4) on jäigalt spindli peale kinnitatud. Teiste nurklihvijate puhul tavaline eemaldatav alusseib ei ole vajalik.
Tasakaalustusseibi (4), lihvimisketta ja kiirkinnitusmutri (1) või kinnitusmutri (14) kokkupuutepinnad peavad olema puhtad. Vajadusel puhastage.
- Asetage lihvimisketas tasakaalustusseibi (4) peale. Lihvimisketas peab olema ühtlaselt vastu tasakaalustusseibi.
Kui tööseadis on kinnituskohas paksem kui 8 mm, siis ei ole lubatud kiirkinnitusmutrit kasutada! Kasutage siis võtmega (15) fikseeritavat kinnitusmutrit (14).
Kasutage ainult täiesti korrasolevat ja kahjustusteta kiirkinnituspadrunit: nool peab olema suunatud välisringi süvise suunas (vaata joonis, lehekülg 2).
- Lukustage spindel (vaata peatükk 7.1).
- Paigaldage kinnitusmutter (1) spindli (3) peale. Vaata joonist lehekülg 2.
- Keerake kiirkinnitusmutter käsitsi päripäeva kinni.
- Fikseerige kiirkinnitusmutter keerates lihvimisketast tugevalt päripäeva.
W...B... tähistusega masinatel on viimase 180° vahemikus tunda suuremat takistust.
- Lukustage spindel (vaata peatükk 7.1).
- Keerake kiirkinnitusmutter (1) vastupäeva lahti.
Kinnitusmutri 2 poolt on erinevad. Keerake kinnitusmutter spindli peale järgnevalt:
Vaata lehekülg 2, joonis E.
- A) Öhukeste lihvimisketaste puhul:
Kinnitusmutri krae (14) on suunatud ülespoole, et oleks võimalik kinnitada õhukest lihvimisketast.
B) Paksude lihvimisketaste puhul:
Kinnitusmutri krae (14) on suunatud allapoole, et kinnitusmutrit oleks võimalik turvaliselt spindli peale paigaldada.
- Lukustage spindel. Keerake kinnitusmutter (14) kinnitusmutri võtme (15) abil päripäeva kinni.
W...B... tähistusega masinatel on viimase 180° vahemikus tunda suuremat takistust.
- Lukustage spindel (vaata peatükk 7.1). Keerake kinnitusmutter (14) kinnitusmutri võtme (15) abil vastupäeva lahti.
8. Kasutamine
8.1 Sisse-/väljalülitamine
Juhtige masinat alati mölema käega.
Lülitage esmalt sisse, alles siis juhtige tööseadis vastu toorikut.
Vältige soovimatut käivitumist: lülitage masin alati välja, kui pistik eemaldatakse upesast või kui tekkis voolukatkestus.
Püsikäituse korral töötab masin edasi, kui see käest lahti rebitakse. Hoidke sellepärast nat alati mölema käega selleks ettenähtud idemetest kinni, olge turvalises asendis ja ge tähelepanelikult.
Vältige, et masin keerutab üles tolmu ja laaste või imeb neid sisse. Pange masin pärast ülitamist alles siis käest ära, kui mootor on unud.
Vaata lehekülg 2, joonis A.
Momendisisselülitus:
Sisselülitamine: nihutage blokaatorit (8) noole suunas ja vajutage siis käivitusnuppu (9).
Väljalülitamine: vabastage käivitusnupp (9).
Püsikäitus (oleneb varustusest):
Sisselülitamine: nihutage blokaatorit (8) noole suunas ja vajutage siis käivitusnuppu (9) ja hoidke vajutatult. Masin on nüüd sisse lülitatud. Nihutage nüüd blokaator (8) käivitusnupu (9) fikseerimiseks teist korda noole suunas (püsikäitus).
Väljalülitamine: vajutäge käivitusnuppu (9) ja laske see lahti.
W...B tähistusega masinad:
Momendisisselülitus (pideva vajutamise funktsiooniga)
Vaata lehekülg 2, joonis B.
Sisselülitamine: nihutage käivitusnuppu (9) ettepoole ja suruge siis käivitusnuppu (9) ülespoole.
Väljalülitamine: vabastage käivitusnupp (9).
8.2 Tööjuhised
Lihvimine:
Suruge masin mõõdukalt vastu ja liigutage üle pinna edasi ja tagasi, et tooriku pealispind ei muutuks liiga kuumaks.
Lihvimine: hea töötulemuse saamiseks töötage 30° - 40° lihvimisnurgaga.
Kettaga lõikamiseks:
Töötage kettaga lõikamisel alati vastassuunaliselt (vaata joonist). Vastasel juhul on oht, et masin hüppab kontrollimatult lõikepilust välja. Töötage mõõduka, töödeldava
materjali jaoks sobiva ettëlükkega. Arge töödelge servaga, ärge suruge, ärge tehke vönkuvaid liigutusi.
Liivapaberiga lihvimine:
Suruge masin mõõdukalt vastu ja liigutage üle pinna edasi ja tagasi, et tooriku pealispind ei muutuks liiga kuumaks.
Traatharjadega töötamine:
Suruge masinat mõõdukalt vastu.
9. Puhastamine
Töötlemisel võivad osakesed ladestuda elektritööriista sisemusse. See mõjutab elektritööriista jahutust. Voolujuhtivad ladestised võivad elektritööriista kaitseisolatsiooni mõjutada ja põhjustada elektriohtusid.
Imege elektritööriist regulaarselt, sageli ja põhjalikult läbi eesmiste ja tagumiste õhutusribide puhtaks või puhuge kuiva õhuga puhtaks.
Lahutage eelnevalt elektritööriista energiavarustus ja kandke sealjuures kaitseprille ja sobivat tolmumaski. Jälgige väljapuhumisel nõuetekohast väljatõmmet.
Nupp (10) käepideme seadistamiseks: Imege nupp aeg-ajalt puhtaks või puhuge kuiva õhuga puhtaks (vajutatud olekus, põhikäepideme kõigis 3 asendis). Lahutage eelnevalt elektrilise tööriista energiavarustus ja kandke sealjuures kaitseprille ja tolmumaski.
10. Törgete körvaldamine
„WE...“ tüübitähistusega masinad:
- Ülekoormuskaitse: elektroonikasignaali näit (6) põleb ja pöörlemissagedus koormuse all väheneb TUGEVALT. Mootori temperatuur on liiga kõrge! Laske masinal tühikäigul töötada, kuni masin on jahtunud ja elektroonikasignaali näit kustub.
- Ülekoormuskaitse: elektroonikasignaali näit (6) põleb ja pöörlemissagedus koormuse all väheneb VÄHESEL MÄARAL. Masinat koormatakse üle. Töötage alandatud koormusega edasi, kuni elektroonikasignaali näit kustub.
- Elektrooniline turvaväljalülitus: elektroonikasignaali näit (6) põleb ja masin LÜLITATI automaatselt VÄLJA. Liiga kõrge voolu tõusukiiruse korral (nagu see tekib nt äkilisel blokeerumisel või tagasilöögi korral)
EESTI KEELet
lülitatakse masin välja. Lülitage masin päästiklülitist (9) välja. Lülitage seejärel uuesti sisse ja töötage tavalisel viisil edasi. Vältige täiendavaid blokeeringuid. Vaata peatükk 4.2.
- Taaskäivituskaitse: elektroonikasignaali näit (6) VILGUB ja masin ei käivitu.
Taaskäivituskaitse rakendus. Masin ei käivitu, kui sisselülitatud masina korral ühendatakse vörgupistik pistikupessa või vooluvarustus taastatakse pärast katkestust. Lülitage masin välja ja uuesti sisse.
- Masin kiirendab sisselülitamisel väga kiiresti maksimaalsele pöörlemissagedusele, s.t automaatne käivitusvoolu piirang (sujuvkäivitus) ei talitle. Tegemist on elektroonikatörkega, täiendavaid ohutuse seisukohalt olulisi elektroonilisi funktsioone ei saa enam kasutada. Laske masin kohe remontida (vaata peatükk 12.
- Sisselülitustoimingud tekitavad lühiajalisi pingelangusi. Ebasobivate vörgutingimuste korral vöivad tekkida teiste seadmete häiringud. Kui toitevörgu impedants on väiksem kui 0,2 oomi, siis ei eeldata törkeid.
11. Tarvikud
Kasutage ainult Metabo originaaltarvikuid.
Kasutage ainult tarvikuid, mis täidavad selles kasutusjuhendis ära toodud nõuetele ja spetsifikatsioonidele.
Kinnitage tarvikud turvaliselt. Kui masinat käitatakse rakise sees: kinnitage masin turvaliselt. Kontrolli kaotus võib põhjustada vigastusi.
Vaata Ik 4.
Kasutage alati tööülesandeks sobivat tööseadist ja ettenähtud kaitsekatet. Vt Ik 5.
(Joonised on näitlikustamiseks).
Tööülesanne:
1 = Pinnaga lihvimine
2 = Kettaga lõikamine
3 = Aukude puurimine
4 = Traatharjaga töötamine
5 = Liivapaberiga lihvimine
Tööseadised:
1.1 = Jämelihvimisketas
1.2 = Kaussketas (keraamiline)
2.1 = Lõikeketas „Metall“
2.2 = Lõikeketas „Müüritis/betoon“
2.3 = Teemantlöikeketas „Müüritis/betoon“
2.4 = Topeltotstarbega lõikeketas (kombineeritud lihvimis- ja lõikeketas)
3.1 = Teemantpuurkroonid
4.1 = Ketasharjad
4.2 = Kaussharjad
5.1 = Lamell-lihvkettad
5.2 = Lihvtald lihvpaberile
ettenähtud kaitsekate:
A-tüüp =-löikamise kaitsekate
B-tüüp = lihvimise kaitsekate
C-tüüp = lihvimise ja kettaga löikamise kaitsekate (kombinatsioon)
D-tüüp = kaussketta kaitsekate
F-tüüp = väljatõmbe kaitsekate kettaga lõikamisel
Täiendavad tarvikud:
Tarvikute täielikku sortimenti vaata aadressil www.metabo.com või peakataloogist.
12. Remont
Elektritööriistu tohivad teostada vaid kvalifitseeritud elektrikud!
Defektse toitekaabli võib asendada ainult Metabo spetsiaalse originaalkaabliga, mis on saadaval Metabo teeninduse kaudu.
W...B... tähistusega masinatel tuleb mootori söeharjade vahetamisel uuendada ka pidurikate.
Remonti vajavate Metabo elektritööriistadega pöörduge palun oma Metabo esindusse. Aadressid leiate lehelt www.metabo.com.
Varuosade nimekirja saate alla laadida lehelt www.metabo.com.
13. Keskkonnakaitse
Tekkiv lihvetolm võib sisaldada kahjulikke aineid: jäätmekäidelge asjatundlikult.
Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasäästlikuks kasutusest körvaldamiseks ja ümbertöötlemiseks.
Ainult EÜ-riikide puhul: ärge visake elektri-tööriistu ära koos olmeprügiga! Vastavalt Euroopa direktiivile 2012/19/EÜ elektri- ja
elektroonikaseadmete jäätmete kohta ning siseriik-likesse öigusaktidesse ülevõtmise kohta tuleb kasutatud elektritööriistad koguda eraldi kokku ja võtta ringlusse keskkonnasõbralikul viisil.
14. Tehnilised andmed
Selgitusi andmete kohta leiate leheküljelt 3.
Säilitame öiguse teostada muudatusi tehnilise progressi hüvanguks.
D_max =tööseadise max läbimõõt
t_max,1^max =tööseadise max lubatud paksus kinnituskohas kinnitusmutri kasutamisel (14)
t_max,2 =tööseadise max lubatud paksus kinnituskohas kiirkinnitusmutri kasutamisel (1)
t_max,3 =lihvimisketas/lõikeketas: Tööriista max lubatud paksus
t_max,4 = traatharja max lubatav paksus M = spindli keere
I = lihvimisspindli pikkus
n_0 =tühikäigu pöörlemissagedus (kõrgeim pöörlemissagedus)
P_1 =nimisisendvõimsus
P_2 =väljundvõimsus
m^2=kaal ilma toitejuhtmeta
Mõõtmistulemused tuletatud vastavalt standardile EN 60745.
□ Masin kaitseklassiga II
\~ Vahelduvvool
Ära toodud tehnilised andmed alluvad tolerantsidele (vastavalt kehtivatele standarditele).
Emissioniväärtused
Need väärtused võimaldavad elektritööriista emissioonide hindamist ja erinevate elektritööriistade vördlemist. Olenevalt kasutustingimustest, elektritööriista(de) seisukorrast vöib tegelik koormus olla suurem vöi väiksem. Arvestage hindamisel tööpause ja väikese koormusega faase. Määrake vastavalt kohaldatud hinnanguliste väärtuste põhjal kindlaks kasutaja kaitsemeetmed, nt organisatoorsed meetmed.
Öhukese pleki või muude kergesti vibreerima hakkavate suure pinnaga toorikute lõikamisel võib tekkida oluliselt suurem müratase (kuni 15 dB) kui osutatud müratasemeväärtus. Selliste toorikute puhul tuleb müra teket sobivate abinõude, nt raskete painduvate summutusmattide paigaldamise abil võimalikult palju vältida. Ka mürakoormuse riskihindamisel ning sobivate kuulmiskaitsmete valimisel tuleb võtta arvesse suuremat mürataset.
Vibratsioonide koguväärtus (kolme suuna vektorsumma) kindlaks määratud vastavalt direktiivile EN 60745:
a_h, SG =võnkeemissiooni väärtus (pealispindade lihvimine)
a_h, DS =võnkeemissiooni väärtus (kausskettaga lihvimine)
K_h,SG/DS = ebakindlus (vōnkumine)
Tüüpilised A-filtriga korrigeeritud helitasemed:
L_pA = heliröhutase
L_WA^p,p' = helivõimsuse tase
K_pA, K_WA = määramatus
Kandke kuulmiskaitsevahendit!
