| Merke | Metabo |
| Modell | W 26180 MVT |
| Type | Kvern (vinkelsliper) |
| Maks. skivediameter | 180 mm |
| Tomgangshastighet | 8500 o/min |
| Effektforbruk | 1400 W |
| Vekt (uten kabel) | 2,8 kg |
| Strømforsyning | 230 V ~ 50 Hz (vekselstrøm) |
| Beskyttelsesklasse | II (dobbel isolasjon) |
| Sikkerhet | Justerbart beskyttelsesdeksel, spindellås, ekstrahåndtak, startspærre, gjenstartsbeskyttelse |
| Hovedfunksjoner | Sliping, pussing, kapping, metallbørsting |
| Hovedhåndtak | Roterbar 90° på begge sider |
| Mykstart | Ja (på modeller WE...) |
| Brems | Ja (på modeller W...B...) |
| Autobalance-system | Ja (på modeller W...A...) |
| Hurtigspenningsmutter | Ja (på enkelte versjoner) |
| Vedlikehold | Regelmessig rengjøring av ventilasjonsspalter, støvsuging eller blåsing med tørrluft |
| Reparasjoner | Skal utføres av elektriker; strømkabel og reservedeler tilgjengelig hos Metabo service |
| Kompatible tilbehør | Slipeskiver, kappeskiver (metall, betong), stålbørster, slipeplater, osv. |
| Lydtrykknivå (LpA) | Omtrent 95 dB(A) (i henhold til EN 60745) |
Ofte stilte spørsmål - W 26180 MVT METABO
Brukerspørsmål om W 26180 MVT METABO
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Kvern i PDF-format gratis! Finn veiledningen din W 26180 MVT - METABO og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. W 26180 MVT av merket METABO.
BRUKSANVISNING W 26180 MVT METABO
no Original bruksanvisning 83
da Original brugsanvisning 91
Arbeta med stålborstar:
1 = Slipning med ytan
2 = Kapning
3 = Hålborrning
4 = Stålborstar
5 = Sandpappersslipning
Insatsverktyg:
1.1 = Grovslipskiva
1.2 = Slipskål (keramisk)
2.1 = Kapskiva "Metall"
2.2 = Kapskiva "Murverk/betong"
2.3 = Diamantkapskiva "Murverk/betong"

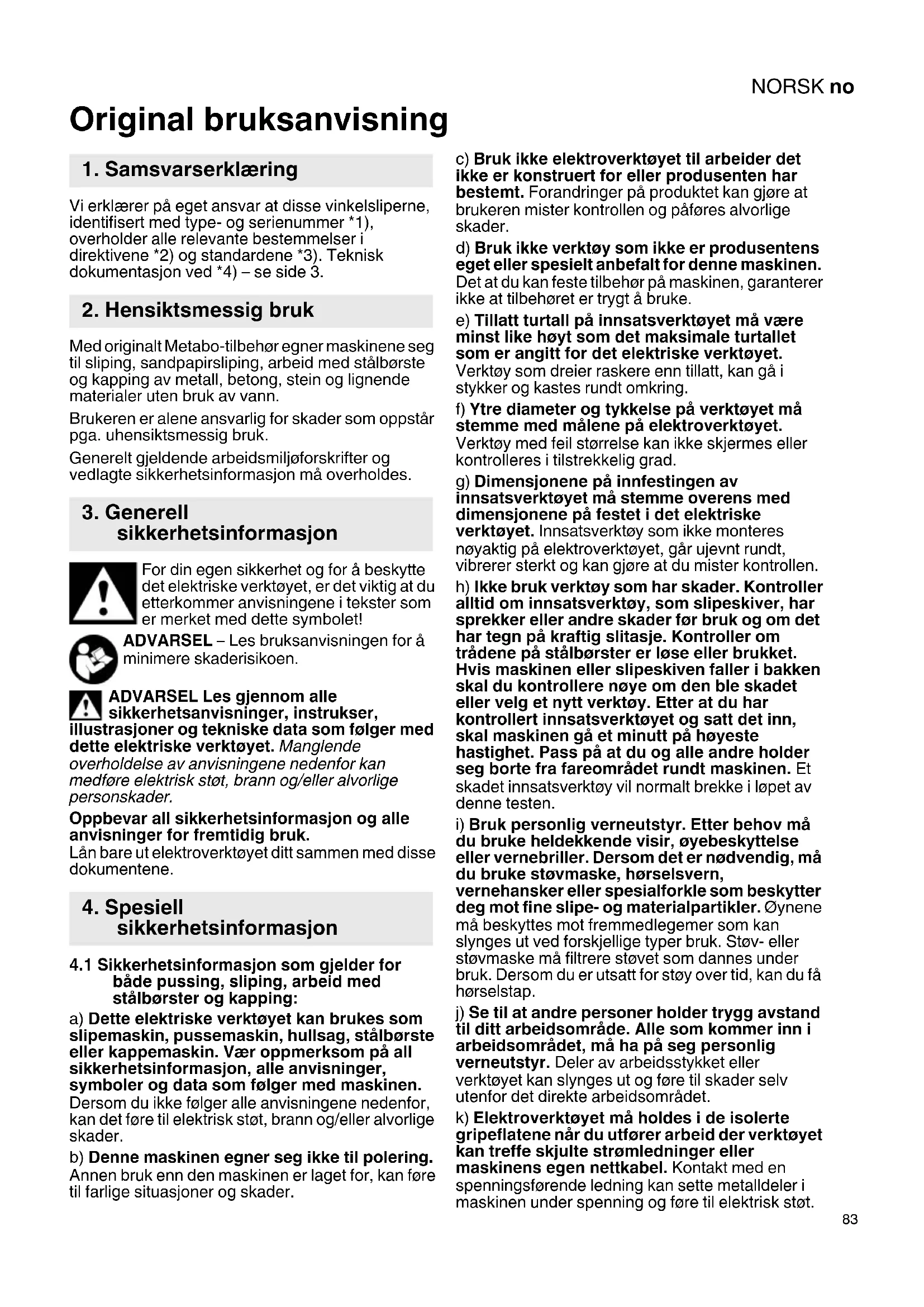

Original bruksanvisning
1. Samsvarserklæring
Vi erklærer på eget ansvar at disse vinkelsliperne, identifisert med type- og serienummer *1), overholder alle relevante bestemmelser i direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4) – se side 3.
2. Hensiktsmessig bruk
Med originalt Metabo-tilbehør egner maskinene seg til sliping, sandpapirsliping, arbeid med stålbørste og kapping av metall, betong, stein og lignende materialer uten bruk av vann.
Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk.
Generelt gjeldende arbeidsmiljøforskrifter og vedlagte sikkerhetsinformasjon må overholdes.
3. Generell sikkerhetsinformasjon
For din egen sikkerhet og for å beskytte det elektriske verktøyet, er det viktig at du etterkommer anvisningene i tekster som er merket med dette symbolet!
ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen.
ADVARSEL Les gjennom alle sikkerhetsanvisninger, instrukser,
illustrasjoner og tekniske data som følger med dette elektriske verktøyet. Manglende
overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.
Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.
Lån bare ut elektroverktøyet ditt sammen med disse dokumentene.
4. Spesiell sikkerhetsinformasjon
4.1 Sikkerhetsinformasjon som gjelder for både pussing, sliping, arbeid med stålbørster og kapping:
a) Dette elektriske verktøyet kan brukes som slipemaskin, pussemaskin, hullsag, stålbørste eller kappemaskin. Vær oppmerksom på all sikkerhetsinformasjon, alle anvisninger, symboler og data som følger med maskinen.
Dersom du ikke følger alle anvisningene nedenfor, kan det føre til elektrisk støt, brann og/eller alvorlige skader.
b) Denne maskinen egner seg ikke til polering. Annen bruk enn den maskinen er laget for, kan føre til farlige situasjoner og skader.
c) Bruk ikke elektroverktøyet til arbeider det ikke er konstruert for eller produsenten har bestemt. Forandringer på produktet kan gjøre at brukeren mister kontrollen og påføres alvorlige skader.
d) Bruk ikke verktøy som ikke er produsentens eget eller spesielt anbefalt for denne maskinen. Det at du kan feste tilbehør på maskinen, garanterer ikke at tilbehøret er trygt å bruke.
e) Tillatt turtall på innsatsverktøyet må være minst like høyt som det maksimale turtallet som er angitt for det elektriske verktøyet. Verktøy som dreier raskere enn tillatt, kan gå i stykker og kastes rundt omkring.
f) Ytre diameter og tykkelse på verktøyet må stemme med målene på elektroverktøyet. Verktøy med feil størrelse kan ikke skjermes eller kontrolleres i tilstrekkelig grad.
g) Dimensjonene på innfestingen av innsatsverktøyet må stemme overens med dimensjonene på festet i det elektriske verktøyet. Innsatsverktøy som ikke monteres nøyaktig på elektroverktøyet, går ujevnt rundt, vibrerer sterkt og kan gjøre at du mister kontrollen.
h) Ikke bruk verktøy som har skader. Kontroller alltid om innsatsverktøy, som slipeskiver, har sprekker eller andre skader før bruk og om det har tegn på kraftig slitasje. Kontroller om trådene på stålbørster er løse eller brukket. Hvis maskinen eller slipeskiven faller i bakken skal du kontrollere nøye om den ble skadet eller velg et nytt verktøy. Etter at du har kontrollert innsatsverktøyet og satt det inn, skal maskinen gå et minutt på høyeste hastighet. Pass på at du og alle andre holder seg borte fra fareområdet rundt maskinen. Et skadet innsatsverktøy vil normalt brekke i løpet av denne testen.
i) Bruk personlig verneutstyr. Etter behov må du bruke heldekkende visir, øyebeskyttelse eller vernebriller. Dersom det er nødvendig, må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som beskytter deg mot fine slipe- og materialpartikler. ∅ynene må beskyttes mot fremmedlegemer som kan slynges ut ved forskjellige typer bruk. Støv- eller støvmaske må filtrere støvet som dannes under bruk. Dersom du er utsatt for støy over tid, kan du få hørselstap.
j) Se til at andre personer holder trygg avstand til ditt arbeidsområde. Alle som kommer inn i arbeidsområdet, må ha på seg personlig verneutstyr. Deler av arbeidsstykket eller verktøyet kan slynges ut og føre til skader selv utenfor det direkte arbeidsområdet.
k) Elektroverktøyet må holdes i de isolerte gripeflatene når du utfører arbeid der verktøyet kan treffe skjulte strømledninger eller maskinens egen nettkabel. Kontakt med en spenningsførende ledning kan sette metalldeler i maskinen under spenning og føre til elektrisk støt.
NORSKno
I) Hold nettkabelen borte fra verktøy som roterer. Dersom du mister kontrollen over maskinen, kan nettkabelen kuttes eller sette seg fast, og din egen hånd eller arm kan komme i kontakt med roterende verktøy.
m) Legg aldri fra deg maskinen før verktøyet har stanset helt opp. Et verktøy som roterer, kan komme i kontakt med underlaget. Da kan du miste kontrollen over maskinen.
n) n) La ikke maskinen gå mens du bærer den. Dersom klærne dine skulle komme i kontakt med et verktøy som roterer kan de sette seg fast og verktøyet kan bore seg inn i kroppen din.
o) Sørg for regelmessig rengjøring av luftåpningene på maskinen. Motorviften trekker støv inn i motorhuset. En sterk ansamling av støv kan føre til elektriske risikosituasjoner.
q) Bruk ikke verktøy som krever flytende kjølemiddel. Bruk av vann og andre flytende kjølemidler kan føre til elektrisk støt.
4.2 Rekyl og tilhørende sikkerhetsinformasjon
Rekyl er en plutselig reaksjon som skyldes at innsatsverktøyet henger fast eller blir blokkert, f.eks. slideskiver, slipetallerkener, stålbørster osv. Fastklemming eller blokkering fører til brå stopp av det roterende innsatsverktøyet. Maskinen vil raskt og ukontrollert gå mot verktøyets dreieretning på blokkeringsstedet.
Dersom f.eks. en slipeskive fester seg eller blokkeres i arbeidsstykket, kan kanten på slipeskiven som går inn i emnet, bli sittende fast. Da kan slipeskiven løsne eller det kan oppstå rekyl. Slipeskiven beveger seg da i retning av brukeren eller bort fra hen, alt etter hvilken rotasjonsretning slipeskiven har i blokkeringspunktet. Slipeskiven kan også komme til å brekke.
Et tilbakeslag er resultat av feil bruk av elektroverktøyet og/eller feil arbeidsbetingelser. Dette kan forhindres gjennom egnede tiltak slik det er beskrevet nedenfor.
a) Hold maskinen godt fast og still kroppen og armene i en posisjon som gjør at du kan fange opp rekylkreftene. Bruk alltid ekstrahåndtaket dersom det fins. Da har du best kontroll over rekylkrefter og reaksjonsmoment ved høy hastighet. Ved å følge egnede sikkerhetsrutiner kan brukeren ha kontroll over rekyl- og reaksjonskreftene.
b) Hold hendene godt bort fra verktøy som dreier. En rekyl kan få verktøyet til å bevege seg over hånden din.
c) Unngå å plassere kroppen i det området dit maskinen vil bevege seg ved rekyl. Rekyl driver maskinen i motsatt retning av slipeskivens dreieretning på blokkeringsstedet.
d) Arbeid særlig forsiktig rundt hjørner, skarpe kanter osv. Unngå at verktøyet blir kastet tilbake fra arbeidsstykket eller setter seg fast.
Verktøy som roterer kan lett sette seg fast i hjørner og skarpe kanter. Det fører til tap av kontroll eller rekyl.
e) Bruk aldri kjedesagblad for å kappe tre; ikke segmenterte diamantskiver med segmentavstand større enn 10 mm og ikke tannet sagblad. Slikt verktøy kan ofte gi rekyl eller tap av kontroll.
4.3 Særlig sikkerhetsinformasjon som gjelder for sliping og kapping:
a) Bruk bare slipelegemer som er tillatt for din maskin, samt et beskyttelsesdeksel som er laget for slipelegemene du bruker. Slipelegemer som ikke er laget for elektriske maskiner, kan ikke skjermes i tilstrekkelig grad, og er derfor ikke trygge i bruk.
b) Krumme slipeskiver må plasseres slik at slipeflaten befinner seg nedenfor kanten på vernedekselet. En feil plassert slipeskive, som rager ut over kanten på vernedekselet, kan ikke skjermes tilstrekkelig.
c) Vernedekselet må være sikkert festet på maskinen. Det må være innstilt slik at det oppnås høyest mulig grad av sikkerhet, altså at minst mulig av slipelegemet vises åpent mot brukeren. Dekselet beskytter brukeren mot løse deler og tilfeldig kontakt med slipeskiven, og mot gnister som kan antenne klærne.
d) Slipeskivene skal bare brukes på de oppgitte bruksområdene. Eksempel: Bruk aldri sideflaten på en kappeskive til å slipe med.
Kappeskiver er laget for å fjerne materiale med kanten av skiven. Krefter som virker fra siden på slike slipelegemer, kan ødelegge dem.
e) Bruk alltid spennflenser med riktig størrelse og form til slipeskivene du benytter. Flenser støtter slideskiven og motvirker skivebrudd. Det kan være forskjell på flenser for kappeskiver og flenser for andre slideskiver.
f) Ikke bruk slitte slipeskiver som er laget for større elektroverktøy. Slipeskiver for større elektroverktøy er ikke laget for de høye hastighetene som mindre elektroverktøy har. Derfor kan de brekke.
g) Ved bruk av skiver for dobbelt formål alltid et beskyttelsesdeksel som er egnet for den aktuelle bruken. Bruk av feil beskyttelsesdeksel gir ikke den ønskede beskyttelsen og kan resultere i alvorlige skader.
4.4 Annen særlig sikkerhetsinformasjon i forbindelse med kapping:
a) Unngå at kappeskiven blir blokkert. Bruk ikke mye makt. Ikke lag for dype snitt.
Overbelastning av kappeskiven gjør at den har lettere for å sette seg fast eller blokkeres. Dermed økes faren for rekyl eller brudd på slipelegemet.
b) Hold avstand fra området foran og bak den roterende kappeskiven. Hvis du beveger kappeskiven fra deg på emnet, kan maskinen med den roterende skiven bli kastet rett på deg dersom det oppstår rekyl.
c) Slå av apparatet dersom kappeskiven setter seg fast eller du tar en pause i arbeidet. Hold apparatet rolig helt til skiven er stanset helt. Prøv aldri å trekke kappeskiven ut av snittet mens den fremdeles roterer. Da kan det oppstå rekyl. Finn ut av årsaken til fastklemmingen. Fjern den.
d) Ikke slå på maskinen igjen mens den sitter i arbeidsstykket. Vent til kappeskiven har nådd full hastighet før du forsiktig fortsetter med snittet. Ellers kan skiven sette seg fast i overflaten, sprette ut av emnet eller det kan oppstå rekyl.
e) Fest plater eller større emner, slik at risikoen for rekyl som skyldes at kappeskiven setter seg fast, reduseres. Store arbeidsstykker kan bøye seg på grunn av sin egen vekt.
f) Vær særlig forsiktig når du lager "dykksnitt" i vegg eller andre steder uten innsyn.
Kappeskiven kan gi rekyl hvis den skjærer i gass- eller vannrør, elektriske ledninger eller andre gjenstander.
g) Ikke lag kurvesnitt. Overbelastning av kappeskiven gjør at den har lettere for å sette seg fast eller blokkeres. Dermed økes faren for rekyl eller brudd på slipelegemet. Det kan gi alvorlige skader.
4.5 Særlig sikkerhetsinformasjon i forbindelse med sandpapirsliping:
a) Bruk slipepapir med riktig størrelse og følg produsentens anvisninger om valg av slipepapir. Slipepapir som er større enn slipetallerkenen, kan føre til skader og til blokkering, rifter i slipepapirene og rekyl.
4.6 Særlig sikkerhetsinformasjon i forbindelse med arbeid med stålbørster:
a) Vær oppmerksom på at stølbørsten mister tråddeler under vanlig bruk. Ikke overbelast børsten ved å trykke for hardt. Tråddeler som slynges ut, trenger lett gjennom hud og/eller tynne klær.
b) Dersom det anbefales beskyttelsesdeksel, må du sørge for at det ikke blir kontakt mellom vernedekselet og stålbørsten. Tallerken- og koppbørster kan få større diameter dersom du trykker for hardt, og på grunn av sentrifugalkreftene.
ADVARSEL – Hold alltid med to hender i elektroverktøyet.
Bruk ikke slipe-beskyttelsesdekselet ved kappeslipearbeider. Av sikkerhetsmessige
Bruk elastiske mellomlag som leveres sammen med slipemidlene når det er påkrevet.
Følg angivelsene fra produsenten av verktøy og tilbehør! Beskytt skivene mot fett og støt!
Innsatsverktøy skal oppbevares og håndteres nøyaktig etter produsentens anvisninger.
Bruk aldri kappeskiver til grovsliping eller avgrading! Kappeskivene skal ikke utsettes for trykk fra siden.
Emnet må ligge godt mot underlaget og sikres mot at det sklir, for eksempel ved hjelp av en tvinge. Store emner må støttes tilstrekkelig opp.
Dersom det brukes innsatsverktøy med gjengeinnsats, skal enden på spindelen ikke komme i kontakt med enden på hullet i
slipeverktøyet. Sjekk at gjengene på innsatsverktøyet er lange nok til spindelens lengde. Gjengene i innsatsverktøyet må passe til gjengene på spindelen. Spindellengde og spindelgjenger, se side 3 og kapittel 14. Tekniske spesifikasjoner.
Vi anbefaler bruk av et egnet, stasjonært avsug. Sett alltid inn en jordfeilbryter (RCD) med maks. utløserstrøm på 30 mA. Dersom jordfeilbryteren kobler ut vinkelsliperen, trenger maskinen kontroll og rengjøring. Se kapittel 9. Rengjøring.
Skadde, urunde eller vibrerende verktøy må ikke brukes.
Unngå å skade gass- eller vannrør, elektriske ledninger og bærende vegger (stabilitet).
Trekk støpselet ut av stikkontakten før du foretar innstilling, verktøybytte eller vedlikehold av noe slag.
Skift ut støttehåndtak som har skader eller sprekker. Ikke bruk maskiner med defekt støttehåndtak.
Beskyttelsesdeksler med skader eller sprekker må skiftes ut. Ikke bruk maskiner med defekt vernedeksel.
Slå ikke på apparatet hvis det mangler deler eller verneutstyr, eller hvis disse er defekte.
Maskiner med myk start (kjennetegnet på "WE..." i typebetegnelsen): Når maskinen akselereres svært raskt til maksimalt turtall, foreligger det en elektronisk feil. Elektronikkfunksjoner som er relevante for sikkerheten, er ikke lenger tilgjengelige. Maskinen må umiddelbart repareres (se kapittel 12.).
Fest små emner. Spenn dem for eksempel fast i en skrustikke.
Hvis det brukes flensmonterte skiver med dobbelt formål (kombinerte slipe- og kappeskiver), skal én av disse beskyttelsesdeksel-typene brukes: Type A, type C.
Se kapittel 11.
NORSKno
Bruk riktig beskyttelsesdeksel:
Feil beskyttelsesdeksel kan gi tap av kontroll og alvorlige skader. Eksempler på feil bruk:
- Hvis det brukes et beskyttelsesdeksel type A for sidesliping kan beskyttelsesdekselet og arbeidsstykke i konflikt, som igjen gir dårlig kontroll.
- Ved bruk av beskyttelsesdeksel type B ved kapping med bundne kappeskiver er det økt fare for gnistdannelse og at deler slynges ut - også deler av slipeskiven dersom den brekker under arbeidet.
- Ved bruk av beskyttelsesdeksel type A, B eller C ved kapping eller sidesliping i betong eller mur, er det økt fare for støveksplosjon og tap av kontroll/rekyl.
- Ved bruk av beskyttelsesdeksel type A, B eller C med platebørste som er tykkere enn tillatt, kan trådene berøre beskyttelsesdekselet og knekke. Bruk alltid riktig beskyttelsesdeksel til innsatsverktøyet. Se kapittel 11.
Redusere støvbelastningen:
ADVARSEL - Enkelte typer støv, som oppstår
ved sliping med sandpapir, saging, sliping,
boring og andre arbeider, inneholder kjemikalier som kan fremkalle kreft, fødselsskader eller andre reproduksjonsskader. Eksempler på slike kjemikalier er:
- bly fra blyholdig maling,
- mineralstøv fra murstein, sement og andre murermaterialer og
- arsen og krom fra kjemisk behandlet treverk. Hvor stor risikoen fra disse stoffene er for deg, avhenger av hvor ofte du utfører denne typen arbeider. For å redusere belastningen fra slike kjemikalier: arbeid i lokaler med god utlufting og bruk alltid godkjent verneutstyr, som f.eks. åndemasker med spesialfilter for mikroskopiske partikler.
Dette gjelder også for støv fra andre typer materialer, som f.eks. enkelte typer treverk (som eik eller bøk), metaller og asbest. Andre kjente sykdommer er f.eks. allergiske reaksjoner. La ikke støv trenge inn i kroppen.
Følg de rutinene og nasjonale forskriftene som gjelder for omgang med materialer, personale, bruksområde og -sted (f.eks. arbeidsvernbestemmelser, deponering).
Samle løse partikler der de oppstår; unngå nedfelling i omgivelsene.
Bruk egnet tilbehør til spesielle arbeidsoppgaver. Da hindrer du at partiklene havner i omgivelsene.
- unngå å rette partikkelstrømmen / utblåsingsluften fra maskinen mot deg selv eller andre, eller mot nedfelt støv,
- bruke et avsug og/eller en luftrenser,
- holde arbeidsplassen godt utluftet og ren med støvsuger. Feiing og blåsing virvler opp støvet.
- Beskyttelsesklær skal støvsuges eller vaskes. Ikke blås dem ut; bank eller børst dem.
5. Oversikt
Se side 2.
1 Quick-spennmutter *
2 Støtteflens *
3 Spindel
4 W .A...: Autobalancer-støtteflens (kan ikke tas av)*
5 Spindelstopp
6 Elektronisk signalindikator *
7 Håndtak
8 Sperre (mot utilsiktet innkobling, ev. for permanentkobling)*
9 Bryterknapp (til start og stopp)
10 Knapp (til å dreie hovedhåndtaket)
11 Hovedhåndtak
12 Ekstra håndtak / støttehåndtak med vibrasjonsdemping
13 Beskyttelsesdeksel
14 Strammemutter *
15 Tapphullsnøkkel *
16 Spennlås (til justering av vernedeksel uten bruk av verktøy)
17 Skrue (til justering av spennkraften til spennlåsen)
* modellavhengig / ikke inkludert
6. Før bruk
Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer
overens med strømnettets spesifikasjoner.
Sett alltid inn en jordfeilbryter (RCD) med maks. utløserstrøm på 30 mA.
Bruk kup skjøteledning med minimumstverrsnitt på 1,5 mm ^2 . Skjøteledningen må være egnet for ytelsen til maskinen (se tekniske data). Ved bruk av kabelrull må kabelen alltid rulles helt ut.
6.1 Montering av ekstra støttehåndtak
Arbeid kun med montert støttehåndtak (12)!
Skru fast ekstrahåndtaket i den venstre,
midterste eller høyre gjengeboringen (alt etter behov) for hånd.
6.2 Sett på beskyttelsesdekselet
- Åpne spennlåsen (16). Sett vernedekseleti posisjonen som vist (13).
- Vri på vernedekselet slik at det skjermede området er vendt mot brukeren.
- Lukk spennläsen.
- ∅k om nødvendig spennkraften til spennlåsen ved å skru til skruen (17) (ved åpnet spennlås).
Bruk bare verktøy som er minst 3,4 mm lavere enn beskyttelsesdekselet.
Ikke begynn arbeidet før hovedhåndtaket er gått i inngrep (11).
Se bilde C på side 2.
- Trykk inn knappen (10).
- Hovedhåndtaket kan nå dreies i 90° til begge sider og gå i inngrep (11).
- Sjekk at det sitter godt: Hovedhåndtaket (11) må gå i inngrep og må ikke kunne dreies.
6.4 Strømtilkobling
Stikkontaktene må være sikret med trege smeltesikringer eller ledningsbrytervern.
Maskiner med "WE..." i typebetegnelsen: (Med montert automatisk startstrøm begrensning (myk start).) Stikkontaktene kan også være sikret med hurtige smeltesikringer eller ledningsbrytervern.
Før alle omstillingsarbeider: Trekk støpselet ut av stikkontakten. Maskinen må være slått av pindelen må stå stille.
Når det arbeides med kappeskiver, skal vernedekselet (se kapittel 11. Tilbehør) alltides.
7.1 Låsing av spindelen
Trykk bare inn spindellåsknappen (5) när spindelen står stille.
- Spindellåsknappen (5) trykkes inn og spindel (3) dreies for hånd, helt til spindellåsknappen låses merkbart inn.
7.2 Påsetting av slipeskiven
Se bilde D på side 2.
Maskiner med betegnelsen W 2..., WE 2...:
- Sett støtteflensen (2) på spindelen. Den er satt på riktig när den ikke kan dreies på spindelen.
- Legg slipeskiven på støtteflensen (2) som vist på bilde D.
Slipeskiven må ligge jevnt på støtteflensen.
Maskiner med betegnelsen W...A 2...:
Bæreflatene på autobalancer-støtteflensen (4), slipeskiven og Quick-strammemutteren
(1) eller strammemutteren (14) må være rene. Rengjøres ved behov.
- Sett slipeskiven på autobalancer-støtteflensen (4). Slipeskiven må ligge jevnt på autobalancer-støtteflensen.
7.3 Festing/løsning av Quick-spennmutter (modellavhengig)
Festing av Quick-spennmutter (1):
Hvis verktøyet er tykkere enn 8 mm i festepunktet, skal Quick-spennmutteren ikke brukes! Bruk spennmutter (14) med tohullsnøkkel (15).
Bare bruk en Quick-strammemutter som er feilfri og uten skader: Pilen på peke på utsparingen på den ytre ringen (se figur, side 2).
- Lås spindelen (se kapittel 7.1).
- Sett Quick-strammemutteren (1) på spindelen (3). Se bildet på side 2.
- Stram Quick-spennmutteren ved å dreie for hånd, med klokken.
- Stram Quick-spennmutteren ved å dreie slipeskiven kraftig med klokken.
På maskiner med betegnelsen W...B... kjennes økt motstand på de siste 180°.
Løsne Quick-spennmutteren (1):
- Lås spindelen (se kapittel 7.1).
- Skru av Quick-strammemutteren (1) ved å dreie den mot klokkeretningen.
7.4 Festing/løsning av strammemutteren (utstyrsavhengig)
Feste (14) spennmutter:
De to sidene på strammemutteren er forskjellige. Skru strammemutteren på spindelen som følger: Se bilde E på side 2.
- A) Ved tynne slipeskiver:
Spennmutterens (14) anslag peker oppover, slik at den tynne slipeskiven kan spenne sikkert. B) Ved tykke slipeskiver:
Spennmutterens (14) anslag peker nedover, slik at spennmutteren kan monteres sikkert på spindelen.
- Lås spindelen. Stram strammemutteren (14) ved å bruke hakenøkkelen (15) til å dreie med klokken. På maskiner med betegnelsen W...B... kjennes økt motstand på de siste 180°.
Løsning av strammemutteren:
- Lås spindelen (se kapittel 7.1). Skru strammemutteren (14) ved å bruke hakenøkkelen (15) til å dreie mot klokken.
8. Bruk
8.1 Start og stopp
Før alltid maskinen med begge hender.
Slå maskinen på før du plasserer verktøyet på arbeidsstykket.
Unngå utilsiktet oppstart av maskinen: Slå alltid av maskinen när støpselet blir trukket ut kontakten eller ved strømbrudd.
NORSKno
Under vedvarende drift fortsetter maskinen å gå selv om den blir revet ut av hendene dine. Hold derfor alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert.
Unngå at maskinen virvler opp eller suger inn støv og spon. Etter at maskinen er slått av, må du først legge den fra deg når motoren er stanset.
Se bilde A på side 2.
Momentinnkobling:
Slå på maskinen: Skyv (8) sperren i pilens retning og trykk deretter på bryteren (9).
Permanentkobling (avhengig av utstyret):
Slå på maskinen: Skyv (8) sperren i pilens retning og trykk deretter på bryteren (9) og hold den inne. Maskinen er nå slått på. Skyv sperren (8) på nytt i pilens retning for å låse bryteren (9) (permanentkobling).
Slå av maskinen: Trykk på bryterknappen (9) og slipp den.
Maskiner med betegnelse W...B: Momentan innkobling (med dødmannsfunksjon)
Legg moderat press på maskinen og beveg den frem og tilbake over flaten, slik at overflaten på emnet ikke blir for varm. Grovsliping For å oppnå et godt resultat bør du arbeide med en vinkel på 30°-40°.
Kapping:
Ved kapping må du alltid arbeide mot dreieretningen (se tegning). Ellers er det risiko for maskinen kan hoppe ukontrollert ut av snittet. Arbeid med moderat fremføringshastighet som
passer til materialet som skal bearbeides. Ikke tipp til siden, ikke trykk, ikke pendle.
Sandpapirsliping:
Legg moderat press på maskinen og beveg den frem og tilbake over flaten, slik at overflaten på emnet ikke blir for varm.
Arbeid med stålbørster.
Legg moderat press på maskinen.
9. Rengjøring
Under bearbeidingen kan det løsne partikler som trenger inn i maskinen. Det kan påvirke kjølingen av maskinen. Konduktive belegg kan påvirke isoleringen av maskinen og forårsake elektriske farer.
Derfor skal maskinen regelmessig støvsuges eller blåses godt ut med tørr luft gjennom alle luftåpningene, foran og bak. Før dette gjøres skal
strømmen til maskinen kuttes. Bruk vernebriller og en egnet støvmaske. Sørg for godt avsug når du gjennomfører slik utblåsing.
Knapp (10) for innstilling av håndtak: Knappen støvsuges jevnlig eller blåses ut med tørr luft (i trykket tilstand, i alle 3 posisjoner til hovedhåndtaket). Før dette gjøres skal strømmen kuttes til maskinene. Bruk vernebrille og støvmaske.
Maskiner med "WE..." i typebetegnelsen:
- Overbelastningsvern: Elektronikksignalindikatoren (6) lyser og belastningsturtallet avtar KRAFTIG. Motortemperaturen er for høy! La maskinen gå på tomgang inntil den er avkjølt og elektronikksignalindikatoren slukkes.
- Overbelastningsvern: Elektronikksignalindikatoren (6) lyser og belastningsturtallet avtar LITT. Maskinen er i ferd med å bli overbelastet. Arbeid videre med redusert belastning til elektronikksignalindikatoren slukker.
- Elektronisk sikkerhetsutkopling: Den elektroniske-signal-visningen (6) lyser og maskinen ble KOPLET UT automatisk. Ved for høy økning av strømstyrken (som f.eks. oppstår ved plutselig blokkering eller rekyl) slås maskinen av. Slå av maskinen med bryteren (9). Slå deretter på maskinen igjen og jobb videre. Unngå flere blokkeringer. Se kapittel 4.2.
- Gjeninnköblingsvern: Elektronikksignalindikatoren (6) BLINKER og maskinen går ikke. Startsperren har slått inn. Hvis støpselet settes inn mens maskinen er på, eller hvis strømforsyningen gjenopprettes etter et strømbrudd, starter ikke maskinen. Slå maskinen av og deretter på igjen.
- Maskinen øker turtallet svært raskt til maksimalt turtall når den slås på, dvs. den automatiske startstrømbegrensningen (mykstart) fungerer ikke. Det foreligger en elektronikkfeil, og elektronikkfunksjoner som er relevante for sikkerheten, er ikke lenger tilgjengelige. Maskinen må umiddelbart repareres (se kapittel 12.).
- Innkobling kan føre til kortvarig spenningsfall. Ved ugunstige forhold i strømnettet kan det oppstå redusert funksjon på andre apparater. Ved nettimpedanser på mindre enn 0,2 ohm vil det normalt ikke oppstå forstyrrelser.
11. Tilbehør
Bruk kun originalt Metabo-tilbehør.
Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som er nevnt i denne bruksanvisningen.
Fest tilbehøret på en sikker måte. Hvis maskinen brukes i en holder: Fest maskinen på en sikker måte. Tap av kontroll kan føre til skader.
Se side 4.
Tilpass alltid innsatsverktøyet og beskyttelsesdekselet til arbeidet du skal gjøre.
Se side 5. (Illustrasjonene er eksempler).
Arbeidsoppgave:
1 = Sliping med flate
2 = Kapping
3 = Hullboring
4 = Stålbørster
5 = Sliping med sandpapir
Verktøy:
1.1 = Slipeskive
1.2 = Slipekopp (keramisk)
2.1 = Kappeskive „metall“
2.2 = Kappeskive „mur/betong“
3.1 = Diamantborkroner
4.1 = Rundbørste
4.2 = Gryteskrubb
5.1 = Lamellskive
5.2 = Slipeskive for slipepapir
2.3 = Diamantkappeskive „mur/betong“
2.4 = Kappeskive med to bruksområder (kombinert slipe- og kappeskive)
påbudt beskyttelsesdeksel:
Type A =:beskyttelsesdeksel for kappskive
Type B = Beskyttelsesdeksel for slipping
Type C = Beskyttelsesdeksel for sliping og kapping (kombinasjon)
Type D = Beskyttelsesdeksel for slipekopp
Type F = Avsugsdeksel for kapping
Annet tilbehør: (se også www.metabo.com)
A Metallstativ
B Strammemutter (14)
C Quick-spennmutter
Se www.metabo.com eller hovedkatalogen for komplett tilbehørsprogram.
12. Reparasjon
Elektriske maskiner skal kun repareres av elektrofagfolk!
En defekt strømkabel skal bare byttes med en original Metabo kabel som fås fra Metabo service.
Slipestøvet som oppstår kan inneholde skadelige stoffer: Sørg for at de deponeres på korrekt måte.
Følg nasjonale forskrifter for miljøvennlig deponering og resirkulering av gamle maskiner, emballasjer og tilbehør.
Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU-direktiv 2012/19/EU om kasserte elektriske ktroniske produkter (EE-avfall) og iverksetht. nasjonal rett må kassert elektroverktøy s atskilt og bringes til miljøvennlig gjenvin-
14. Tekniske data
Forklaringer til opplysningene på side 3. Med forbehold om endringer i hensikt av teknisk forbedring.
D_max =maks. diameter på verktøy
t_max,1 = maksimalt tillatt tykkelse på innsatsverktøyet i festepunktet ved bruk av strammemutter (14)
t_max,2 = maks. tykkelse på verktøy i festepunktet ved bruk av Quick-spennmutter (1)
t_max,3 =Skrubbeskive kappeskive maks. tillatt tykkelse på verktöyet
t_max,4 =maks. tillatt tykkelse på platebørster
M = Spindelgjenge
I = Lengde på slipespindelen
n_0 =Tomgangsturtall (høyeste turtall)
P_1 =Nominelt effektopptak
P_2 = Utgangeffekt
m = V e k t u t e
Måleverdier iht. EN 60745.
Maskin med beskyttelsesklasse II
\~ Vekselstrøm
Angitte tekniske data kan variere (i henhold til de til enhver tid gjeldende normer).
Utslippsverdier
Disse verdiene gjør det mulig å anslå emisjonen til elektroverktøyet og å sammenlikne ulike elektroverktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen være høyere eller lavere. Ta hensyn til arbeidspauser og perioder med mindre belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingsverdier, f.eks. organisatoriske tiltak.
Sliping av tynne plater eller andre arbeidsstykker som lett vibrerer kan gi
betydelig høyere støyemisjon (inntil 15 dB) enn det emisjonsverdiene som oppgis. Slike arbeidsstykker bør hindres i å emittere støy med egnede tiltak, som f.eks. bruk av tunge isolasjonsmatter. Den forhøyede støyemisjonen må også tas hensyn til hvis det gjøres en farevurdering av støybelastningen eller det skal velges hørselsvern.
Total verdi svingning (vektorsum tre retninger) formidlet tilsvarende EN 60745:
a_h, SG =Svingningsemisjonsverdi (sliping av flater)
a_h, DS =Svingningsemisjonsverdi (sliping med slipetallerken)
K_h,SG/DS = Usikkerhet (vibrasjon)
L_pA = Lydtrykknivå
L_WA = Lydeffektnivå
K_pA, K_WA = Usikkerhet
Original brugsanvisning
1. Overensstemmelseserklæring
Maskiner med betegnelsen W 2..., WE 2...:
Maskiner med "WE..." i typebetegnelsen:
1 = Slibning med fladen
2 = Skæring
3 = Hulboring
4 = Trådbørstning
5 = Sandpapirslibning
Indsatsværktøjer:
Type D = Beskyttelsesskærm til slibekop
(se også www.metabo.com)
Reservedelslister kan downloades på www.metabo.com.
t_max,4 = maks. tilladt tykkelse på skivebørster M = spindelgevind
