Producttype	Thermische bladblazer en bladzuiger 2-in-1
Merk	Parkside
Model	PBLS 26 A1
Afmetingen (L × B × H)	1081 × 236 × 351 mm
Totaalgewicht	6,4 kg
Gewicht in blazerstand	4,8 kg
Gewicht in zuigstand	5,8 kg
Motor	2-takt, luchtgekoeld, 25,4 cm³, 0,9 kW (1,22 pk)
Brandstof	Mengsel van loodvrije benzine (RON 95 of 98) en 2-takt olie (ISO-L-EGD/JASO FD) in een verhouding van 40:1
Brandstoftankinhoud	0,42 L
Bougie	L8RCT
Stationair toerental	3000 ± 300 min⁻¹
Maximale luchtsnelheid in blazerstand	266 km/u
Maximaal luchtdebiet in blazerstand	950 m³/u
Maximale luchtsnelheid in zuigstand	212 km/u
Versnipperingsverhouding	10:1
Inhoud opvangzak	50 L
Geluidsdrukniveau (LpA)	87 dB(A)
Gegarandeerd geluidsvermogensniveau (LwA)	109 dB
Trillingen bovengreep (ahv)	5,28 m/s²
Trillingen ondergreep (ahv)	5,56 m/s²
Garantie	3 jaar

Veelgestelde vragen - PBLS 26 A1 PARKSIDE

Welk type brandstof moet ik gebruiken voor de Parkside PBLS 26 A1 bladblazer?

Gebruik een mengsel van loodvrije benzine (minimaal RON 95) en hoogwaardige 2-takt motorolie (ISO-L-EGD / JASO FD) in een verhouding van 40:1. Gebruik nooit pure benzine of 4-takt olie.

Hoe start ik de motor koud?

Plaats de starthandel in de stand 'koud starten' (choke-symbool). Druk 7 keer op de brandstofpomp (primer). Trek langzaam aan de kabelstarter tot u weerstand voelt, trek dan krachtig een paar keer tot de motor start en vervolgens stopt. Zodra hij stopt, haal de gashendel in om automatisch naar de 'warm starten' stand te gaan, trek dan opnieuw aan de starter tot de motor loopt.

Hoe start ik de motor warm?

Als de motor minder dan 15 minuten geleden is gestopt, raak de starthandel niet aan. Houd de bovenste handgreep vast, trek langzaam aan de starter tot weerstand, trek dan krachtig. De motor zou in 1 of 2 trekkers moeten starten.

Wat te doen als de motor niet start?

Controleer eerst of de tank voldoende brandstof heeft en het mengsel correct is. Controleer of de bougieconnector goed is aangesloten en de bougie niet vervuild is. Als de bougie nat is (brandstofoverschot), reinig en droog deze. Controleer ook of de blaaspijp of zuigslang is gemonteerd (het product start niet zonder). Raadpleeg de storingszoeker in de handleiding.

Hoe onderhoud ik het luchtfilter?

Het luchtfilter moet voor elk gebruik worden gecontroleerd en elke 3 maanden of 20 uur worden gereinigd. Schroef de luchtfilterschroef los, verwijder het deksel, dan de schuimrubber patroon, het vlies en de metalen inzet. Reinig ze door erop te kloppen of met perslucht. Nooit reinigen met benzine of een brandbaar oplosmiddel. Monteer in omgekeerde volgorde.

Hoe leeg ik de brandstoftank?

Voor langdurige opslag, laat de tank leeglopen. Laat de motor afkoelen. Open langzaam de tankdop om de druk te laten ontsnappen. Gebruik een zuigpomp (niet meegeleverd) of door het apparaat voorzichtig te kantelen, leeg het mengsel in een goedgekeurde container. Gebruik altijd een trechter om morsen te voorkomen.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd veiligheidsbril, gehoorbescherming, handschoenen en veiligheidsschoenen. Werk nooit binnenshuis. Houd personen en dieren op minstens 15 meter afstand. Zet de motor uit voordat u tankt, schoonmaakt of gereedschap wisselt. Richt de luchtstroom nooit op mensen of dieren. Laat de motor afkoelen voordat u hem opbergt.

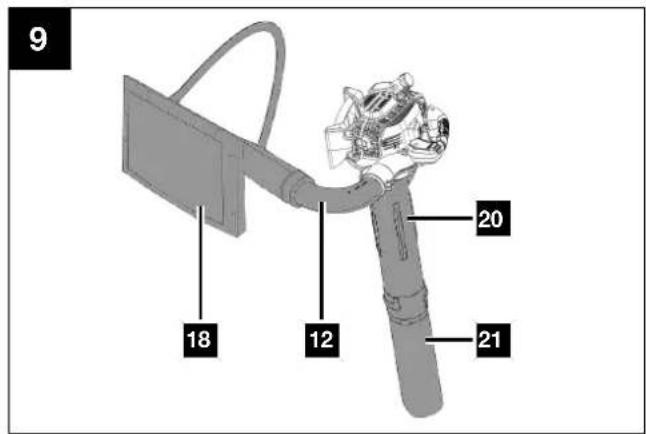

Hoe gebruik ik de zuigmodus?

Monteer de zuigslang, de zuigmond, de afvoerslang en de opvangzak. De rits van de zak moet gesloten zijn. Houd beide handgrepen vast, met de zak aan de rechterkant. Houd de mond enkele centimeters boven de grond. Gebruik een gemiddelde tot hoge snelheid. Zuig geen nat materiaal, dit verstopt het apparaat. Leeg de zak zodra de prestaties afnemen.

Wat zijn de slijtageonderdelen en waar vind ik ze?

De slijtageonderdelen zijn de bougie (L8RCT), het luchtfilter (schuimrubber patroon, vlies) en de opvangzak. U kunt reserveonderdelen bestellen bij de klantenservice van Scheppach (ref. 5911106003 voor filter, 3904801048 voor bougie, 5911101023 voor zak). Gebruik alleen originele onderdelen.

Wat is de garantie op het product?

De garantie is 3 jaar vanaf de aankoopdatum. Het dekt fabricagefouten en materiaalfouten. Het is niet van toepassing bij commercieel of professioneel gebruik, reparatie door een niet-goedgekeurde derde partij, of normale slijtage. Neem voor garantie contact op met de klantenservice vermeld in de handleiding en bewaar uw aankoopbewijs.

GEBRUIKSAANWIJZING PBLS 26 A1 PARKSIDE

Gebruiks- en veiligheidsvoorschriften

Vertaling van de originele gebruiksaanwijzing

Voor gebruik zorgvuldig lezen en veilig opbergen voor toekomstig gebruik.

IT MT CH

ASPIRATORE/SOFFIATORE PER FOGLIE A BENZINA

Vouw voor het lezen de pagina met de afbeeldingen uit en maak u vervolgens vertrouwd met alle functies van het product.

ES

NL / BE Gebruiks- en veiligheidsvoorschriften Pagina 61

ES	Instrucciones de servicio y seguridad Página 80
IT / MT / CH	Indicazioni sul funzionamento e la sicurezza	Pagina	100
CZ	Pokyny k obsluze a bezpečnostní pokyny	Strana	120
SK	Upozornenia k obsluhe a bezpečnostné upozornenia	Strana	139
HU	Kezelési és biztonsági utasítások	Oldal 158
PL	Wskazówki dotyczące obsługi i bezpieczeństwa	Strona	178
DK	Betjenings- og sikkerhedsforskrifter	Side	198

1 Verklaring van de symbolen op het product.... 62
2 Inleiding.... 63
3 Productbeschrijving (afb. 1-17).... 63
4 Inhoud van de levering (afb. 1, 2, 5).... 63
5 Beoogd gebruik 63
6 Veiligheidsvoorschriften.... 64
7 Technische gegevens 67
8 Uitpakken.... 68
9 Montage.... 68
10 Voor de ingebruikname.... 69
11 Ingebruikname 71
12 Reiniging en onderhoud.... 73
13 Transport 75
14 Opslag.... 76
15 Reparatie & bestellen van reserveonderdelen 76
16 Afvalverwerking en hergebruik.... 76
17 Verhelpen van storingen 77
18 EU-conformiteitsverklaring 78
19 Garantiebewijs 79
20 Explosietekening.... 216

1 Verklaring van de symbolen op het product

Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De veiligheids- symbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kun- nen de juiste maatregelen betreffende ongevallenpreventie niet vervangen.

	Lees voorafgaand aan de ingebruikname de gebruikshandleiding en de veiligheids-voorschriften!		Tankinhoud. Benzine: RON 95 / RON 98
	Draag gehoorbescherming.		Mengverhouding van brandstof naar de 2-takt-motorolie 40:1
	Draag een veiligheidsbril.		Aan-/uit-knop a = uit b = aan
	Draag veiligheidshandschoenen!		Starthendel (choke) "koude start" Starthendel (Choke) "Warme start en wer-ken"
	Stevig schoeisel dragen!		Druk 7x brandstofpomp (primer) in.
	Zorg ervoor dat andere personen voldoen-de veiligheidsafstand aanhouden.		Max. luchtsnelheid
	Let op! De uitlaat en andere delen van de motor worden tijdens het bedrijf zeer heet, niet aanraken!		Max. luchtvolume
	Gevaar voor letsel! Grijp nooit met uw han-den in de nabijheid van de messen.		Gegarandeerd geluidsvermogensniveau van het product.
	Letselgevaar door roterende meswals! Handen en voeten buiten de openingen houden als het product draait.		Druk 7x brandstofpomp (primer) in.
	Gevaar door wegslingerende onderdelen bij een draaiende motor.		Choke gebruiken.
	Let op brandgevaarlijke stoffen. Vuur, open vlammen en roken verboden.		Trekstarter aantrekken.
	2-takt-motorolie: ISO - L - EGD / JASO FD		Het product voldoet aan de geldende EU-bepalingen.

2 Inleiding

Fabrikant:

Scheppach GmbH

Wij wensen u veel plezier en succes bij het werken met uw nieuwe product.

Aanwijzing:

De fabrikant van dit product is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit product of door dit product ontstaan bij:

• Ondeskundige behandeling
• Het niet in acht nemen van de gebruikshandleiding
• Reparaties door derden, niet geautoriseerde vakmensen
• Inbouw en vervanging van niet-originele reserveonderdelen
• Gebruik dat niet conform de voorschriften is

Let op:

De gebruikshandleiding maakt deel uit van dit product.

Deze bevat belangrijke aanwijzingen, hoe u met het product veilig, vakkundig en economisch werkt, hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het product verhoogt. Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het product geldende voorschriften van uw land in acht nemen.

Maak u voor aanvang van de werkzaamheden bekend met alle bedienings- en veiligheidsinstructies. Gebruik het product uitsluitend als beschreven en voor de aangegeven toe-passingen. Bewaar de gebruikshandleiding daarom goed, en verstrek alle documentatie als het product wordt doorgegeven aan derden.

3 Productbeschrijving (afb. 1-17)

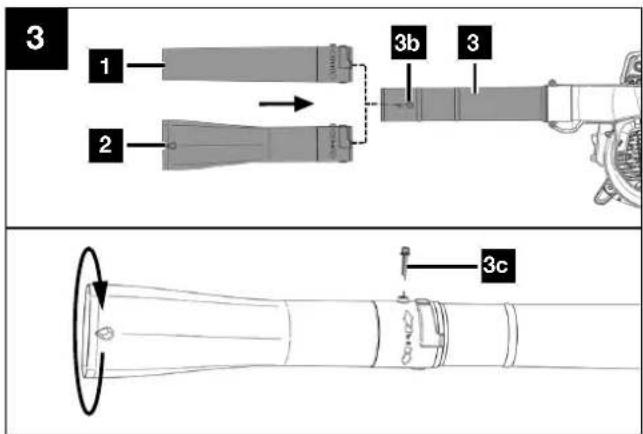

1. Plat mondstuk blaasbuis
2. Rond mondstuk blaasbuis
3. blaasbuis
   3a. Bevestigingspunt blaasbuis
   3b. Nok blaasbuis
   3c. Blokkeerschroef blaasbuis
4. Blaasaansluiting motoreenheid
   4a. Klemschroef blaasaansluiting
   4b. Bevestigingspunt blaasaansluiting
5. Gashendelblokkering
6. gashendel
7. Handgreep boven
8. Motoreenheid

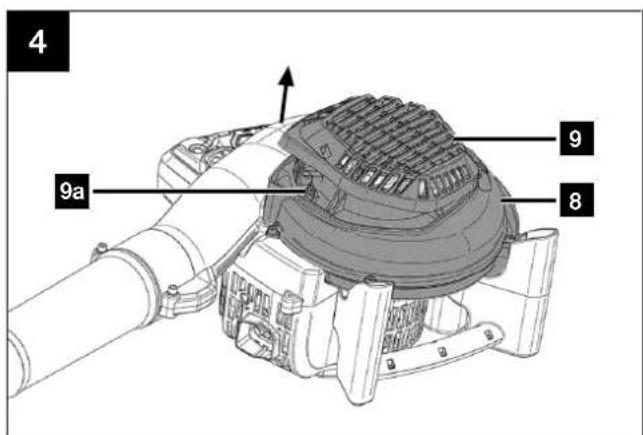

9. Beschermrooster vacuümaansluiting
   9a. Borging beschermrooster vacuümaansluiting

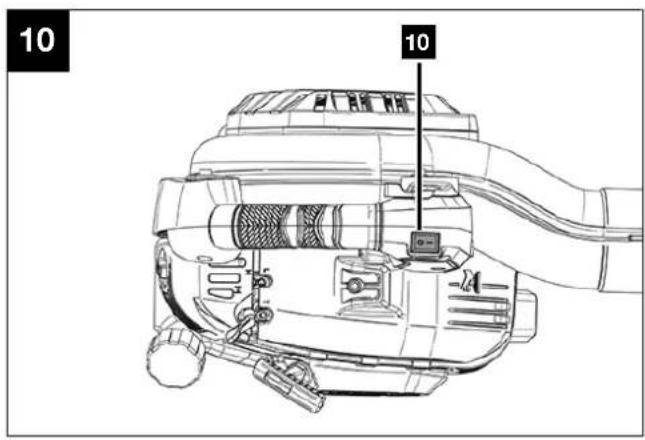

   10 Aan-uitknop

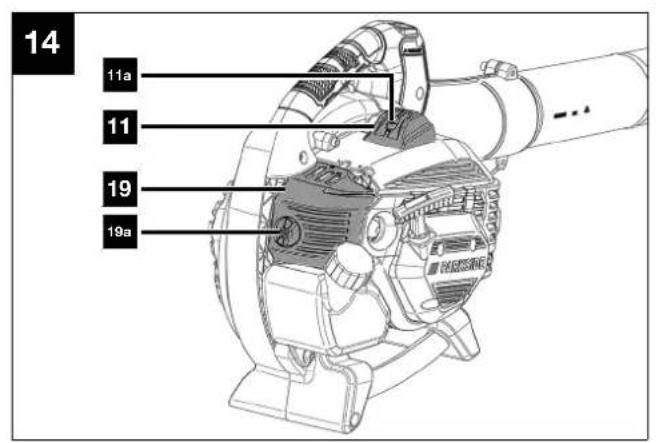

10. Deksel bougiestekker
    11a. Schroef afdekking bougiestekker
11. Afvoerbuis
    12a. Bevestigingspunt afvoerbuis

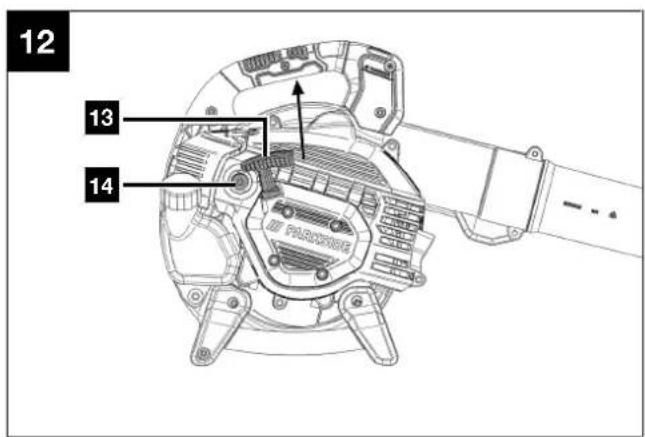

12. Startmotor met trekkabel
13. Brandstofpomp (primer)
14. Handgreep onder
15. Brandstoftank
16. Tankdop brandstoftank

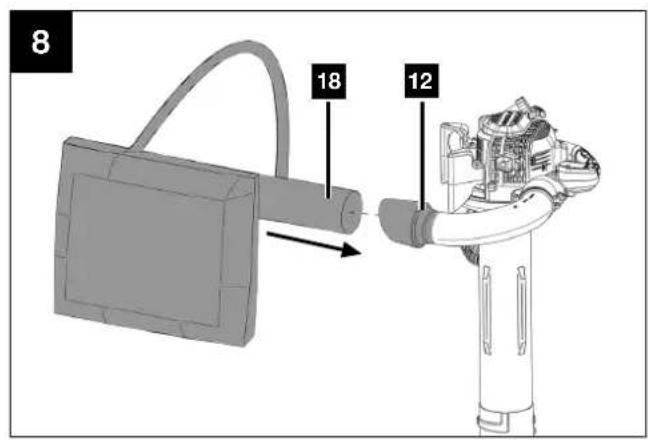

17. Opvangzak

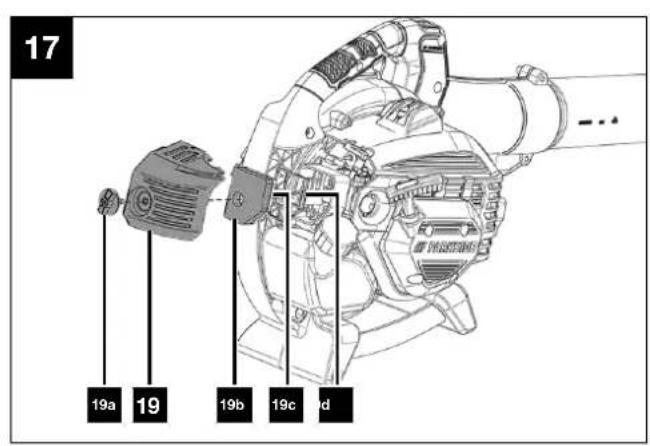

18. Luchtfilterdeksel
    19a. Schroef voor luchtfilter
    19b. Schuimvulling luchtfilter
    19c. Filtervlies luchtfilter
    19d. Metaalfilter luchtfilter

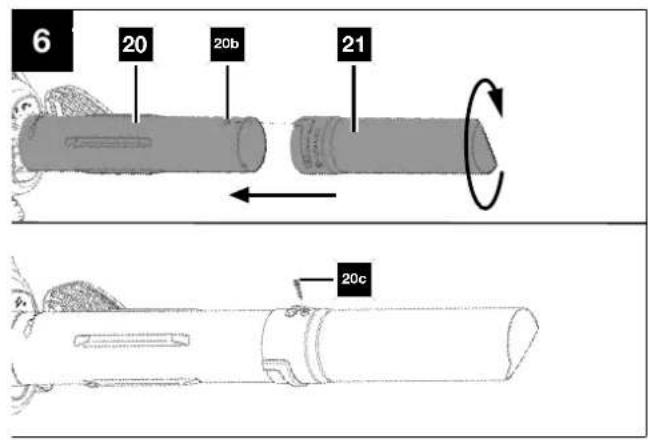

19. Vacuümbuis
    20a. Gleuven vacuümbuis
    20b. Nok vacuümbuis
    20c. Blokkeerschroef vacuümbuis
20. Zuigmond vacuümbuis

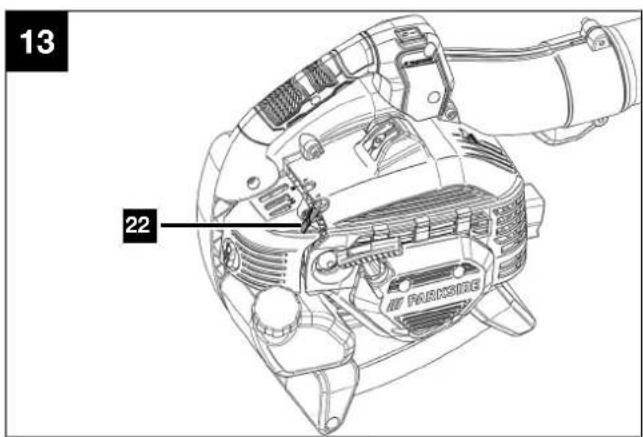

21. chokehendel

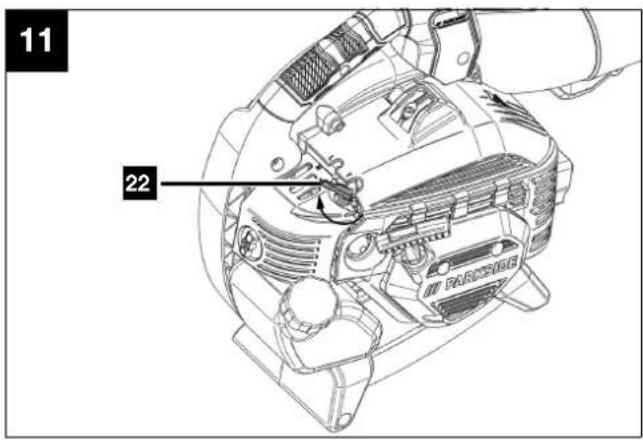

22. Vacuümaansluiting
23. Bougiestekker

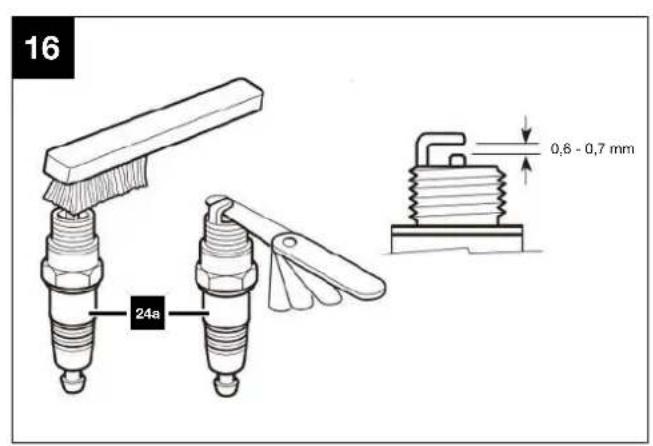

    24a. Bougie

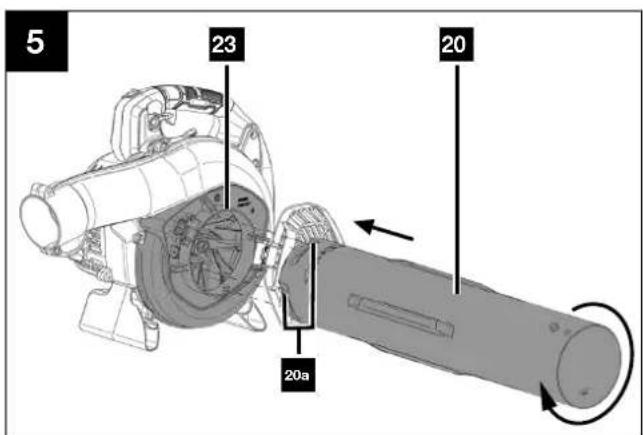

4 Inhoud van de levering (afb. 1, 2, 5)

Pos. Aantal Aanduiding

1	1	Plat mondstuk
2	1	Rond mondstuk
3	1	blaasbuis
3 a 1		Blokkeerschroef (blaasbuis)
8	1	Motoreenheid
12	1	Afvoerbuis
18	1	Opvangzak
20	1	Vacuümbuis
20 a 1		Blokkeerschroef (vacuümbuis)
21	1	Zuigmond (vacuümbuis)
A	1	Mengvat
B	1	Bougiesleutel
C	1	Inbussleutel 4 mm

5 Beoogd gebruik

Gebruik de bladzuiger/blazer alleen voor de volgende doeleinden:

• In blaasmodus voor het verzamelen van bladeren of algemeen tuinafval zoals maaisel of om deze te verwijderen van moeilijk bereikbare plaatsen.
• In de zuigmodus voor het opzuigen en versnipperen van droge bladeren en ander licht, los en onbrandbaar tuinafval.
• Het product mag niet worden gebruikt voor het verzamelen van ontvlambare of explosieve producten, hete sintels, as, brandende sigaretten en stukken tak, scherpe voorwerpen, metalen voorwerpen, stenen en andere voorwerpen die gevaarlijk kunnen zijn voor de bediener. Dit kan tot verwondingen leiden en het product beschadigen.

Blaas of zuig geen materialen op die schadelijk zijn voor de gezondheid!

Het product mag uitsluitend worden gebruikt waarvoor het bedoeld is. Elk ander of verdergaand gebruik is niet volgens de voorschriften. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor ontstane schade of elke vorm van letsel.

Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de gebruikshandleiding maken deel uit van het beoogd gebruik.

Personen, die het product bedienen of onderhoud aan het product verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren.

De fabrikant is niet aansprakelijk voor wijzigingen die aan het product worden aangebracht en de hieruit voortvloeien-de schade.

Het product mag uitsluitend met de originele onderdelen en originele accessoires van de fabrikant worden gebruikt.

De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aangegeven afmetingen moeten in acht worden genomen.

Let erop dat onze producten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het product in bedrijfsmatige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden worden ingezet.

Verklaring van de signaalwoorden in de gebruikshandleiding

GEVAAR

Signaalwoord voor aanduiding van een direct aanwezige, gevaarlijke situatie die, indien deze niet wordt vermeden, de dood of ernstige verwondingen tot gevolgd heeft.

WAARSCHUWING

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot de dood of ernstige verwondingen kan leiden.

VOORZICHTIG

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot geringe of matige verwondingen kan leiden.

LET OP

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, materiële schade aan producten of eigendommen tot gevolg kan hebben.

6 Veiligheidsvoorschriften

Algemene veiligheidsvoorschriften

WAARSCHUWING

Lees voor de ingebruikname van het product deze handleiding voor uw eigen veiligheid en de algemene veiligheidsvoorschriften grondig door. Als u het product aan derden geeft om te gebruiken, dient u deze gebruikshandleiding altijd mee te leveren.

WAARSCHUWING

Gebruik alleen de in de aanwezige handleiding aanbevolen brandstoffen.

WAARSCHUWING

Gebruik nooit brandstof die niet gemengd is met 2-taktolie. Dit kan permanente motorschade veroorzaken en maakt de fabrieksgarantie op dit product ongeldig. Gebruik nooit een brandstofmengsel dat langer dan 90 dagen opgeslagen is geweest.

Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik!

6.1 Instructies

• Lees de volledige gebruikshandleiding voordat u het product gaat gebruiken.
• Zorg dat u vertrouwd bent met de besturings- en regelinrichtingen en het gebruik van het product conform de voorschriften.
• Zorg, dat u weet hoe u het product in een noodgeval uitzet.

• Gebruik het product alleen volgens de voorschriften voor:

• Het verplaatsen en ophopen van bladeren en gras van verschillend beperkt gewicht en geringe afmeting door middel van blazen.

• Het via vacuüm opzuigen van bladeren en gras, evenals van diverse soorten afval van beperkt gewicht en geringe afmetingen, met uitzondering van alle vloeistoffen.

• Het product mag niet worden gebruikt voor het verzamelen van ontvlambare of explosieve producten, hete sintels, as, brandende sigaretten en stukken tak, scherpe voorwerpen, metalen voorwerpen, stenen en andere voorwerpen die gevaarlijk kunnen zijn voor de bediener. Dit kan tot verwondingen leiden en het product beschadigen.

• Kinderen mogen niet met dit product werken.

• Het product mag niet worden gebruikt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en kennis.
• Bedien het product nooit als er mensen, vooral kinderen, of dieren in de buurt zijn.
• Laat nooit andere personen, die niet bekend zijn met deze aanwijzingen, het product gebruiken. Lokale voorschriften kunnen de minimumleeftijd van de gebruiker definiëren.
• Gebruik het product niet als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Bedien geen producten als u moe bent.
  • Overhandig alle documentatie bij verstrekking van het product aan derden.
• Merk op dat de bediener of gebruiker verantwoordelijk is voor ongevallen of gevaren voor andere personen of hun eigendommen.
• Voer vóór gebruik altijd een visuele inspectie uit om te controleren of het hakselmechanisme en de bouten van het hakselmechanisme en andere bevestigingsmiddelen goed vastzitten, of de behuizing onbeschadigd is en of de veiligheidsvoorzieningen en afschermingen op hun plaats zitten. Vervang versleten of beschadigde componenten in sets om het evenwicht te bewaren. Vervang beschadigde of onleesbare etiketten.

6.2 Algemene aanwijzingen

• Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loszittende kleding, sieraden of lange haren kunnen worden vastgegrepen door bewegen-de delen.
• Draag bij lang haar een haarnetje.
• Draag bij de werkzaamheden met dit product altijd veiligheidshandschoenen, een veiligheidsbril, gehoorbescherming, stevige schoenen en een lange broek.
• Schakel de motor van het product altijd uit, als u het weglegt en ook vóórdat u werkzaamheden aan het product uitvoert.
• Controleer afdekkingen en veiligheidsvoorzieningen op beschadigingen en kijk of ze goed zitten. Vervang ze indien nodig.
• Gebruik het product nooit met defecte veiligheidsvoorzieningen of zonder veiligheidsvoorzieningen.

WAARSCHUWING

Brandstof is zeer ontvlambaar:

• Bewaar de brandstof in reservoirs, die speciaal hiervoor zijn bestemd.
• Schakel voor het tanken de verbrandingsmotor uit en laat deze afkoelen.
• Vul de tank uitsluitend bij in de buitenlucht en rook niet tijdens het tanken.
• Open de tankdop voorzichtig en langzaam. Drukcompensatie afwachten en pas daarna de tankdop volledig afnemen.

- Gebruik voor het tanken een geschikte trechter of een invoerbuis, zodat er geen brandstof op de verbrandingsmotor en behuizing kan terechtkomen. Vul de brandstoftank niet te vol!

- Brandstof moet voor het starten de motor worden bijgevuld. Open de tankdop niet terwijl de motor loopt of onmiddellijk na het uitschakelen van het product en vul geen brandstof bij.

- Indien er brandstof is overgelopen mag er in geen geval gepoogd worden om de motor te starten. In plaats daarvan moet het product uit de buurt van met brandstof vervuilde oppervlakken worden gehouden. Elke ontstekingspoging moet worden vermeden totdat de brandstofdampen zijn verdampt.

• Veeg gemorste brandstof direct weg.

- Start het product met een afstand van min. 3 m tot de vullocatie van de brandstof.

- Als brandstof op kleding is terechtgekomen, moet deze worden vervangen.

- De tankdop moet na elke keer tanken correct opgeschroefd en aangehaald worden. Het product mag zonder opgeschroefde originele tankdop niet in gebruik worden genomen.

• Vervang defecte geluiddempers.

- Voer een visuele controle uit voordat u het product in-schakelt. Controleer met name:

• De gashendel vrij kan bewegen en vanzelf en snel te-rugspringt naar de neutrale stand.

• De aan-uitknop moet licht gaan.

• Alle stroomkabels, zoals de bougiekabels en de bougiestekker, moeten in perfecte staat verkeren om het ontstaan van vonken te voorkomen. De bougiestekker moet stevig op de bougie zitten.

• Houd handgrepen droog, schoon en vrij van olie en vet. Handgrepen en veiligheidsvoorzieningen mogen niet beschadigd zijn.
• De blazer mag niet beschadigd zijn.
• De opvangzak mag niet beschadigd zijn.

- Verwijder voor aanvang van de werkzaamheden altijd eerst alle voorwerpen die op de grond liggen en tijdens het gebruik van het product

--weggeslingerd zouden kunnen worden (bij gebruik als bladblazer)

- -de vacuümbuis zouden kunnen blokkeren (bij gebruik als bladzuiger)

- -een gevaar kunnen vormen (stenen, takken, ijzerdraad, botten e.d.)

6.3 Bedrijf

• Houd handen en voeten uit de buurt van de roterende onderdelen.
• Laat de verbrandingsmotor niet in gesloten ruimtes lopen, waarin zich gevaarlijke koolmonoxide kan vormen.
• Monteer geen producten of onderdelen op het product die niet zijn goedgekeurd door de fabrikant.
• Houd uw werkomgeving schoon en goed verlicht. Rommel of slecht verlichte werkplaatsen kunnen leiden tot ongevallen.
• Gebruik geen elektrisch product, waarvan de schakelaar defect is. Een product, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.

- Gebruik het product nooit:

• zonder de montage van alle voor de betreffende toe- passing voorgeschreven toebehoren (al naar gelang het gebruik als bladzuiger of -blazer)
• als er andere personen, met name kinderen, of huisdieren in de buurt zijn.
• in gesloten ruimtes met een potentieel explosieve atmosfeer, bijvoorbeeld een ruimte waarin zich brandbare vloeistoffen, gas of stof bevinden.

- Zorg er altijd voor dat u goed en stevig staat, zodat u het product ook bij onverwachte bewegingen onder controle hebt en uw werkhouding kunt volhouden.

• Werk bij voorkeur niet op natte, gladde vloeren. Werk ook liever niet op een oneffen of steil terrein waar de bediener geen veilige werkhouding kan aannemen.
• Beweeg langzaam en ren niet. Let op de bodemgesteldheid en eventuele obstakels.

- Controleer voordat u verder gaat of het product volledig gemonteerd is, voordat u het start.

- Start het product met een afstand van min. 3 m tot de vullocatie van de brandstof.

- Mensen moeten een veiligheidsafstand van minstens 15 meter tot het werkgebied bewaren.

- Richt de geluiddemper en dus ook de uitlaatgassen niet op brandbare materialen.

- Voer geen wijzigingen uit aan de motor.

- Zorg dat het product niet overbelast raakt. Gebruik voor de werkzaamheden het daarvoor bedoelde gereedschap. Met het juiste gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik.

- Voorkom dat het product in contact komt met andere voorwerpen of met deeltjes en stof die eventueel in de lucht zijn opgewerveld.

- Richt de luchtstraal nooit op personen of dieren.

- Steek nooit voorwerpen in de openingen van het product en zuig geen grote voorwerpen aan die de blazer van binnen kunnen beschadigen.

- Houd tijdens het gebruik de handen niet voor het aanzuigrooster of de luchtuitlaat en blokkeer de blazer niet.

- Stop de motor:

- Op het moment dat u het product ombouwt van een bladzuiger in een bladblazer.

- Als u het product zonder toezicht achterlaat.

- Voordat u gaat tanken.

- Als u van werkomgeving verandert.

- Schakel de motor uit en trek de bougiestekker eraf:

- Voor reinigings- en onderhoudswerkzaamheden.

- Als een object onbedoeld wordt opgezogen. Onderzoek of het product niet beschadigd is geraakt, voordat u het weer in gebruik neemt.

- Als het product vreemd begint te trillen.

- Als u het product niet gebruikt.

- Laat het product niet met een hete motor op droog blad, gedroogd gras of ander brandbaar materiaal staan. Brandgevaar!

- Werk met het product niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Het product kan vonken veroorzaken, die het stof of de dampen kan ontsteken.

- Waarschuwing! Werk nooit in de buurt van open ramen. Pas op voor kinderen en huisdieren en blaas vreemde voorwerpen veilig weg.

- Houd kinderen en andere personen tijdens het gebruik uit de buurt van het product. Bij afbuiging kunt u de controle over het product verliezen.

- Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat u altijd stabiel staat. Hierdoor kunt u het gereedschap in onverwachte situaties beter onder controle houden.

- Wees altijd voorzichtig, let op waar u mee bezig bent en gebruik gezond verstand bij werkzaamheden met het gereedschap. Maak geen gebruik van gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Een moment van onachtzaamheid bij het gebruik van het gereedschap kan leiden tot ernstige verwondingen.

- Vermijd ingebruikname zonder toezicht. Als u bij het dragen van het gereedschap de vinger op de schakelaar hebt, kan dit tot ongevallen leiden.

- Verwijder instelgereedschap of de moersleutel, voordat u het gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel bevindt, kan verwondingen veroorzaken.

- Het verdient aanbeveling het product alleen op redelijke tijden te gebruiken - niet 's morgens vroeg of 's avonds laat wanneer anderen kunnen worden gestoord.

- Voor het starten met blazen moeten met hark en bezem vreemde voorwerpen worden verwijderd.

- Bij stoffige omstandigheden moet het oppervlak licht worden bevochtigd of, indien aanwezig moet er een aanbouwdeel voor bewatering worden gebruikt.

- Het wordt aanbevolen om het gehele blaasstuk te gebruiken, zodat de luchtstroom dicht bij de grond kan werken.

6.4 Onderhoud en opslag

- Onderhoud zorgvuldig uw gereedschap. Controleer of bewegende delen probleemloos functioneren en niet klemmen, of onderdelen gebroken of beschadigd zijn, waardoor de functie van het gereedschap wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het apparaat eerst repareren. Veel ongevallen ontstaan door slecht onderhouden gereedschap.

- Voer geen werkzaamheden aan het product uit die niet in dit handboek worden beschreven.

- Bewaar het product nooit met brandstof in de tank binnen een gebouw, waarin mogelijke brandstofdampen met open vuur of vonken in contact kunnen komen.

- Laat de motor afkoelen voordat u onderhouds- of reini-gingswerkzaamheden uitvoert of het apparaat opruimt.

- Houd de motor, de geluiddemper en de brandstoftank vrij van stof, takken en bladeren. Brandgevaar!

- Leeg de tank uitsluitend in de buitenlucht of in goed geventileerde ruimtes.

- Draag handschoenen tijdens onderhoudswerkzaamheden.

- Gebruik het product om veiligheidsredenen nooit met versleten of beschadigde onderdelen. Beschadigde onderdelen moeten worden gerepareerd of vervangen. Gebruik uitsluitend originele reserveonderdelen. Kapotte onderdelen kunnen tot verwondingen leiden of het product beschadigen.

- Verwijder alle gereedschap dat u voor het onderhoud hebt gebruikt, voordat u het product gaat gebruiken of opruimt.

- Bewaar het product buiten het bereik van kinderen.

6.5 Transport

- Als het product moet worden meegedragen, dient u:

- de motor uit te schakelen en de bougiestekker eraf te halen.

- het product aan de handgrepen te dragen. Til het product niet aan de buizen op.

- Verwijder de buizen bij het transport en verlaadt het product zodanig, dat het geen gevaar voor personen vormt. Om het weglopen van brandstof, beschadigingen en letsel te vermijden, moet het product tijdens het transport in voertuigen worden beveiligd tegen omkantelen.

6.6 Milieubescherming

- Let erop dat er geen brandstof in de grond loopt.

- Gooi verpakkingen en afval weg volgens de ter plaatse geldende voorschriften.

- Restbrandstof, oliën en de voor de reiniging gebruikte vloeistof moeten milieuvriendelijk worden afgevoerd!

- Breng dit product naar een milieupark en laat het vak-kundig afvoeren volgens de in uw land geldende voorschriften.

6.7 Veilige omgang met brandstoffen

⚠ WAARSCHUWING

Brandstoffen en brandstofdampen zijn brandgevaarlijk en kunnen bij het inademen en bij contact met de huid ernstig letsel veroorzaken. Bij de omgang met brandstof is daarom voorzichtigheid geboden en moet voor een goede ventilatie worden gezorgd.

• Schakel voor het tanken de verbrandingsmotor uit en laat deze afkoelen.
• Vul de tank uitsluitend bij in de buitenlucht en rook niet tijdens het tanken. Vermijd open vuur (explosiegevaar!).
• Draag handschoenen bij het tanken.
• Erop letten dat brandstof of olie niet morsen.
• Indien er brandstof is overgelopen mag er in geen geval gepoogd worden om de motor te starten. In plaats daarvan moet het product uit de buurt van met brandstof vervuilde oppervlakken worden gehouden. Elke ontstekingspoging moet worden vermeden totdat de brandstofdampen zijn verdampt. Vervang uw kleding direct als u daar brandstof of olie op hebt gemorst.
• Let erop dat er geen brandstof in de grond loopt.
• De tankdop moet na elke keer tanken correct opgeschroefd en aangehaald worden. Het product mag zonder opgeschroefde originele tankdop niet in gebruik worden genomen.
• Controleer vanwege veiligheidsredenen de brandstofleiding, brandstoftank, tankdop en aansluitingen regelmatig op beschadigingen, veroudering (breekbaarheid), op correcte bevestiging en ondichte plaatsen en vervang deze indien nodig.
• Transporteer en bewaar brandstof alleen in daarvoor bedoelde containers (jerrycans).
• Houd kinderen uit de buurt van brandstoffen.
• Transporteer en bewaar brandstoffen niet in de buurt van brandbare of licht ontvlambare stoffen, zoals vonken of open vuur.
• Start het product met een afstand van min. 3 m tot de vullocatie van de brandstof.
• Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en greepoppervlakken glad zijn, kan het elektrisch gereedschap in onvoorzien situaties niet veilig bediend en onder controle gehouden worden.
• Schakel voor het tanken de verbrandingsmotor uit en laat deze afkoelen.

6.8 Restrisico's

Ondanks beoogd gebruik kunnen bepaalde restrisicofactoren niet volledig worden vermeden. Op grond van de constructie en montage van het product kan het volgende op-treden:

• Verwonding door wegslingerende delen.
• Breuk en wegslingeren van messtukken.
• Gevaar op koolmonoxidevergiftiging bij gebruik van het apparaat in gesloten of slecht geventileerde ruimtes.
• Gevaar voor brandwonden bij aanraken van hete componenten.

- Beschadiging van het gehoor, als de voorgeschreven gehoorbescherming niet wordt gedragen.

Oplettendheid en voorzichtigheid reduceren het risico op persoonlijk letsel en beschadigingen.

Bovendien kunnen er ondanks alle getroffen voorzieningen verborgen restrisico's bestaan.

Restrisico's kunnen worden geminimaliseerd als de "veiligheidsvoorschriften" en het "gebruik conform de voorschriften" alsook de bedieningshandleiding worden opgevolgd.

Afmetingen
L x B x H 1081 x 236 x 351 mm
Totaal gewicht 6,4 kg
aandrijving
Motortype	2-takt motor, luchtgekoeld
Cilinderinhoud	25,4 cm ^3
Motorvermogen	0,9 kW (1,22 PS)
Bougie	L8RCT
Stationair toerental	3000 ± 300 min ^-1
Max. tankvolumes	0,42 l
Mengverhouding brandstof / olie	40:1
Brandstof / olie	Super E10 / 2-takt motorolie
Bladzuiger
Max. luchtsnelheid	212 km/u
Verkleining van het volume	10:1
Volume opvangzak	50 l
Gewicht bladzuiger	5,8 kg
Bladblazer
Max. luchtsnelheid	266 km/u
Max. luchtvolume	950 m ^3 /uur
Gewicht bladblazer	4,8 kg

Technische wijzigingen voorbehouden!

Geluid en trilling

WAARSCHUWING

Lawaai kan ernstige gezondheidsklachten tot gevolg hebben. Als het geluid van de machine hoger is dan 85 dB, draag dan geschikte gehoorbescherming voor u en personen in de omgeving.

De geluidswaarden zijn bepaald volgens EN ISO 3744:1995 en ISO 11094:1991. De totale trillingswaarden (vectorsom van drie richtingen) zijn bepaald conform ISO 22867.

Geluidswaarden

Geluidsdrukniveau L_pA	87 dB
Meetonnauwkeurigheid K_pA	3 dB
Gemeten geluidsvermogensniveau L_wA	107 dB
Meetonzekerheid K_wA	1,87 dB
Gegarandeerd geluidsvermogensniveau L_wA	109 dB

De opgegeven geluidsemissiewaarden zijn gemeten volgens een standaardtestmethode en kunnen worden gebruikt om gereedschap met elkaar te vergelijken.

De aangegeven geluidsemissiewaarden kunnen ook worden gebruikt als eerste indicatie van de belasting.

Houd u zo nodig aan rustperiodes en beperk de duur van het werk tot het absolute noodzakelijke.

Trillingseigenschappen

Handgreep boven a_hv	5,28 m/s ^2
Handgreep onder a_hv	5,56 m/s ^2
Meetonnauwkeurigheid K_h	1,5 m/s ^2

Beperk de geluidsproductie en trilling tot een minimum!

• Gebruik alleen optimale producten.
• Onderhoud en reinig het product regelmatig.
• Pas uw werkwijze aan het product aan.
• Zorg dat het product niet overbelast raakt.
• Laat het product eventueel controleren.
• Schakel het product uit als deze niet in bedrijf is.
• Draag handschoenen.

⚠ WAARSCHUWING

Bij langdurige werkzaamheden kunnen door de trillingen stoornissen in de doorbloeding in de handen van de gebruiker optreden (witte vinger syndroom).

Raynaud-syndroom (dove vingers) is een vaatziekte, waarbij kleine bloedvaten in de vingers en tenen acuut verkrampen. De desbetreffende lichaamsdelen worden dan niet meer voldoende van bloed voorzien waardoor ze een bleke kleur krijgen. Het frequente gebruik van trillende producten kan zenuwbeschadigingen veroorzaken bij personen met een verminderde doorbloeding (bijv. rokers, diabetici).

Als u ongewone beperkingen bespeurt, stopt u direct de werkzaamheden en raadpleegt u een arts.

Neem de volgende aanwijzingen in acht om de risico's te beperken:

• Houd uw lichaam en met name uw handen bij koud weer warm.
• Las regelmatig pauzes in en beweeg hierbij de handen om de doorbloeding te bevorderen.
• Houd de trillingen van het product zo laag mogelijk door regelmatig onderhoud aan vaste onderdelen op het product.

8 Uitpakken

• Open de verpakking en haal het product er voorzichtig uit.
• Verwijder het verpakkingsmateriaal evenals de verpak-kings- en transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het product en de hulpstukken op transportschade. Meld eventuele schade direct bij het transportbedrijf dat het product heeft bezorgd. Reclamaties op een later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden bekend met het product aan de hand van de gebruikshandleiding.
• Gebruik bij accessoires alsook slijtage- en reserveonderdelen uitsluitend originele onderdelen. Reserveonderdelen zijn verkrijgbaar bij de leverancier.

- Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het product aan.

LET OP

Het product en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

9 Montage

Aanwijzing:

Monteer het product op een effen en stabiele ondergrond.

Het product kan als benzine bladblazer en als benzine bladzuiger worden gebruikt. Voor elke van deze twee toepassingen moet het product op de juiste wijze gemonteerd worden.

Bij het monteren en bij onderhoudswerkzaamheden heeft u het volgende gereedschap nodig:

• Inbussleutel 4 mm (C)
• Platte schroevendraaier bougiesleutel (B)

9.1 Montage van de benzine bladblazer (afb. 2 + 3)

9.1.1 Monteer blaasbuis (4) aan motoreenheid (8) (afb. 2)

1. Verwijder de klemschroef (4a) op de blaasaansluiting (4) van de motoreenheid (8). Gebruik hiertoe de meegeleverde inbusbout 4 mm (C).
2. Richt het bevestigingspunt (3a) van de blaasbuis (3) uit met het bevestigingspunt (4b) van de blaasaansluiting (4).
3. Schuif het uiteinde van de blaasbuis (3) in de blaasaansluiting (4).
4. Draai de klembout (4a) weer vast. Gebruik hiertoe de meegeleverde inbusbout 4 mm (C).

9.1.2 Monteer het platte mondstuk (1) / ronde mondstuk (2) op de blaasbuis (3) (afb. 3)

De benzine bladblazer kan zowel met een plat (1) als met een rond mondstuk (2) worden gebruikt.

1. Richt het platte (1) / ronde mondstuk (2) uit met nok (3b) van de blaasbuis (3).
2. Schuif het platte (1) of ronde mondstuk (2) en de blaas-buis (3) in elkaar en draai ze 90° met de klok mee.
3. Plaats de borgschroef (3c) terug en haal deze aan. Gebruik hiertoe de meegeleverde platte schroevendraaier van de bougiesleutel (B).

Aanwijzing:

De benzine bladblazer is correct gemonteerd wanneer het platte (1) resp. ronde mondstuk (2) naar de grond wijst.

Aanwijzing:

De benzine bladblazer kan niet worden gestart, als de blaas-buis (3) niet gemonteerd is.

9.2 Montage van de bladzuiger op benzine (afb. 4 - 9)

WAARSCHUWING

Gevaar voor persoonlijk letsel!

Gebruik de bladzuiger nooit met slechts één zuigbuisge- deelte gemonteerd.

9.2.1 Monteer de vacuümbuis (20) aan motoreenheid (8) (afb. 4 + 5)

1. Open het beschermrooster (9) door vergrendeling (9a) opzij te schuiven. Gebruik hiertoe de meegeleverde platte schroevendraaier van de bougiesleutel (B).
2. Klap het beschermrooster (9) open.
3. Steek de vacuümbuis (20) op de vacuümaansluiting (23). De gleuven (20a) in de vacuümbuis (20) moeten overeenkomen met de nokken op de vacuümaansluiting (23).
4. Draai de vacuümbuis (20) met de klok mee tot de aanslag, om de vacuümbuis (20) te bevestigen.

9.2.2 Monteer de zuigmond (21) aan de vacuümbuis (20) (afb. 6)

1. Richt de zuigmond (21) uit met de nok (20b) van de vacuümbuis (20).
2. Schuif de zuigmond (21) en de vacuümbuis (20) in elkaar en draai ze 90° met de klok mee.
3. Plaats de borgschroef (20c) terug en haal deze aan. Gebruik hiertoe de meegeleverde platte schroevendraaier van de bougiesleutel (B).

9.2.3 Monteer de afvoerbuis (12) op de blaasaansluiting (4) van de motoreenheid (8) (afb. 7)

1. Verwijder de klemschroef (4a) op de blaasaansluiting (4) van de motoreenheid (8). Gebruik hiertoe de meegeleverde inbusbout 4 mm (C).
2. Richt het bevestigingspunt (12a) van de afvoerbuis (12) uit met het bevestigingspunt (4b) van de blaasaansluiting (4).
3. Schuif de afvoerbuis (12) in de blaasaansluiting (4).
4. Plaats de klemschroef (4a) terug en haal deze aan. Gebruik hiertoe de meegeleverde inbusbout 4 mm (C).

9.2.4 Monteer de opvangzak (18) aan de afvoerbuis (12) (afb. 8)

WAARSCHUWING

Gevaar voor letsel!

Als de opvangzak niet vastzit wanneer de bladzuiger in werking is, kan dit leiden tot letsel door rondvliegend afval.

• Gebruik de bladblazer uitsluitend met de juist gemonteerde opvangzak.
• Sluit de rits van de opvangzak.

• Zorg ervoor dat de opvangzak niet beschadigd raakt.

• Steek het open uiteinde van de afvoerbuis (12) in de hiervoor bedoelde opening van de opvangzak (18).

• Fixeer de opvangzak (18) met behulp van de klittenbandbevestiging aan de afvoerbuis (12).
• De demontage gebeurt in omgekeerde volgorde.

9.2.5 Stel de draagriem van de opvangzak (18) af (afb. 9)

Aanwijzing:

Draag de draagriem nooit diagonaal over uw schouder en borst, maar slechts over één schouder, omdat u het product dan snel van uw lichaam kunt verwijderen in geval van gevaar.

1. Leg de draagriem van de opvangzak (18) over uw schouder.
2. Stel de hoogte van de draagriem in. Zorg ervoor dat de opvangzak (18) niet knikt bij de overgang naar de afvoerbuis (12).

Aanwijzing:

De benzine-bladzuiger is correct gemonteerd als

• de afvoerbuis (12) licht naar onderen en naar rechts van de bediener wijst.
• het afgeronde deel van de zuigmond (21) naar de grond wijst.

Aanwijzing:

De benzine-bladzuiger kan niet worden gestart, als de vacuumbuis niet gemonteerd is.

10 Voor de ingebruikname

WAARSCHUWING

Gevaar voor de gezondheid!

Bij het inademen van brandstof-/smeeroliedampen en uitlaatgassen kan er ernstige gezondheidsschade, bewusteloosheid ontstaan en dit in extreme gevallen zelfs tot de dood leiden.

• Adem geen brandstof-/smeeroliedampen en uitlaatgassen in.
• Gebruik het product alleen in de open lucht.

LET OP

Het product voor de ingebruikstelling in ieder geval volledig monteren!

10.1 Controle voor gebruik

• Controleer alle zijdes van de motor op olie of brandstoflekken.
• Controleer het brandstofpeil – de brandstoftank moet minstens halfvol zijn.
• Controleer de conditie van het luchtfilter.
• Controleer de conditie van de brandstofleidingen.
• Let op tekenen van schade.
• Controleer of alle veiligheidsafdekkingen zijn aangebracht en of alle schroeven, moeren en pennen zijn aangedraaid.
• Zorg voor voldoende ventilatie van het product.
• Controleer of de bougiestekker aan de bougie is bevestigd.
• Houd handgrepen droog, schoon en vrij van olie en vet. Handgrepen en veiligheidsvoorzieningen mogen niet beschadigd zijn. Belangrijk voor een veilige geleiding van het motorapparaat.
• Controleer of alle bewegende delen soepel lopen.

- Bereid het product voor op het betreffende gebruik en let erop dat alle onderdelen correct gemonteerd zijn.

10.2 Brandstof/oliemengsel bijvullen

Dit apparaat heeft een 2-takt-motor, die op een mengsel van benzine en 2-takt-olie loopt.

Er moet speciale 2-takt olie voor luchtgekoelde 2-taktmoto-ren met een mengverhouding van 40:1 worden gebruikt.

WAARSCHUWING

Gebruik nooit brandstof die niet gemengd is met 2-taktolie. Dit kan permanente motorschade veroorzaken en maakt de fabrieksgarantie op dit product ongeldig. Gebruik nooit een brandstofmengsel dat langer dan 90 dagen opgeslagen is geweest.

10.2.1 Geschichte brandstof

Gebruik uitsluitend loodvrije benzine (min. ROZ 95).

Aanwijzing:

Loodvrije benzine heeft de neiging neerslag in het voorraadvat of de tank te vormen als het langer dan 1 maand staat opgeslagen. Gebruik altijd verse benzine!

10.2.2 Geschichte olie

Gebruik uitsluitend hoogwaardige 2-takt-motorolie volgens de specificatie ISO - L - EGD / JASO FD. Geschikte olie is in de vakhandel verkrijgbaar.

Maak een brandstof-olie-mengsel aan in de verhouding 40:1 volgens de brandstofmengtabel.

aanwijzing

Gebruik geen 2-takt olie dat een mengverhouding van 100:1 adviseert. Bij schade aan de motor op basis van onvoldoende smering vervalt de garantie van de fabrikant.

Gebruik nooit olie voor 4-takt-motoren of watergekoelde 2-takt-motoren. Hierdoor kan de bougie verontreinigd raken, de uitlaat geblokkeerd raken of de zuigerveer verstopt raken.

10.2.3 Brandstofmengsel

WAARSCHUWING

Brandstoffen en brandstofdampen zijn brandgevaarlijk en kunnen bij het inademen en bij contact met de huid ernstig letsel veroorzaken. Bij de omgang met brandstof is daarom voorzichtigheid geboden en moet voor een goede ventilatie worden gezorgd.

WAARSCHUWING

Voorkom direct contact van brandstof met de huid en adem geen brandstofdamp in. Draag hiervoor veiligheids- handschoenen.

WAARSCHUWING

Benzine en het brandstof-olie-mengsel zijn zeer licht ont- vlambaar!

• Transporteer en bewaar brandstof alleen in daarvoor bedoelde containers (jerrycans).
• Bewaar brandstoftanks buiten het bereik van kinderen.
• Rook niet wanneer u met brandstof bezig bent.

- Het brandstofmengsel niet in de tank mengen.

10.2.4 Brandstof-olie-mengsel aanmaken

• Gebruik uitsluitend een mengsel van loodvrije benzine (min. RON 95) en speciale 2-takt-motorolie (ISO - L - EGD / JASO FD).
• Doe ongebruikte brandstof in een daarvoor bestemde en goedgekeurde tank en bewaar deze in een donkere, koele ruimte.
• Gebruik nooit drinkflessen of gelijksoortig voor het verwijderen of opslaan van bedrijfsmiddelen, zoals bijv. brandstof. Personen, in het specifiek kinderen, kunnen verleid worden daaruit te drinken.
• Voeg de 2-taktolie toe volgens de brandstof-mengtabel.

Brandstof-mengtabel

Brandstof 2-takt-motorolie (40:1)
1 liter 0,025 liter
2 liter 0,050 liter
5 liter 0,125 liter

1. Doe ongeveer de helft van de benodigde brandstof in de meegeleverde mengfles (A).
2. Voeg de 2-taktolie toe volgens de brandstof-mengtabel.
3. Voeg de rest van de benodigde brandstof toe.
4. Sluit het mengreservoir (A) en schud het brandstof-olie-mengsel goed door.

Aanwijzingen:

• Gebruik geen brandstof-olie-mengsel dat meer dan 90 dagen lang opgeslagen is geweest.
• Brandstof-olie-mengsels die een maand of langer niet zijn gebruikt, kunnen de carburateur verstoppen of de werking van de motor beïnvloeden.
• Houd tanks voor brandstof en voor het brandstof-olie-mengsel gescheiden van elkaar, en voorkom zo het tan-ken met alleen benzine.

10.3 Brandstof-olie-mengsel tanken

GEVAAR

Brand- en explosiegevaar!

Vul de brandstof alleen bij als de motor is uitgeschakeld en afgekoeld. Rook niet wanneer u het product tankt.

WAARSCHUWING

Gebruik het product uitsluitend in de buitenlucht of in goed geventileerde ruimtes.

1. Zet het product op een vlak oppervlak met de tankdop (17) naar boven.
2. Reinig altijd het gebied rondom de tankdop (17) voor het bijvullen, zodat er geen vuil in de brandstoftank (16) te-rechtkomt. Gebruik hiervoor een droge, niet-pluizende doek.
3. Open de tankdop (17) voorzichtig, zodat eventuele overdruk in de brandstoftank (16) kan ontsnappen.
4. Schud het mengreservoir (A) met het brandstof-olie-mengsel krachtig door.

5. Open het mengreservoir (A) voorzichtig en laat eerst mogelijk opgetreden overdruk ontsnappen.

6. Draai de tankdop (17) linksom en maak hem open. De tankdop (17) is via een verlieszekering verbonden met de brandstoftank (16) en kan zo niet vallen.

7. Giet het brandstofmengsel in de brandstoftank (16). Mors geen brandstof tijdens het tanken en maak de brandstoftank (16) niet helemaal tot aan de rand vol.
8. Sluit de tankdop (17) weer.
9. Maak het tankdeksel en de omgeving goed schoon. Veeg gemorste brandstof direct op.
10. Controleer de brandstoftank (16) en de brandstofleidingen op lekkages.

11 Ingebruikname

LET OP

Het product voor de ingebruikstelling in ieder geval volledig monteren!

WAARSCHUWING

Neem de wettelijke voorschriften inzake geluidsbescherming in acht.

WAARSCHUWING

Neem minimaal 3 m van de plek waar u brandstof hebt bijgevuld voordat u de motor start.

11.1 Motor starten (afb. 1, 10-13)

GEVAAR

Gevaar voor vergiftiging!

Gebruik het product alleen buitenshuis en nooit in gesloten of slecht geventileerde ruimten.

LET OP

• Trek het starterkoord er altijd recht uit.
• Houd de greep van het starterkoord vast tot de starterkoord weer opwikkelt.
  – Laat het starterkoord niet terugschieten. Dit kan tot schade leiden.
• Trek het starterkoord van de starter niet verder dan de maximale lengte uit. Zo voorkomt u dat het starterkoord scheurt.
• Bij koel weer kan het noodzakelijk zijn om het startproces meerdere te herhalen.

Aanwijzingen:

• Om de motor te starten zet u het product op een stevige ondergrond.
• Gebruik de brandstofpomp "Primer" alleen bij een koude machine!
• Als de motor voor de eerste keer wordt gestart, zijn er meerdere pogingen nodig, totdat de brandstof van de tank naar de motor is verplaatst en deze aanspringt.

11.1.1 Starten bij koude motor (afb. 11, 12)

In "koude" staat:

1. Zet de "Chokehendel" (22) in stand .

2. Druk bij koudere temperaturen de brandstofpomp "Primer" (14) 7 keer in. Dit vereenvoudigt het starten van de motor.

3. Houd het product bij de handgreep bovenaan (7) vast en trek het starterkoord (13) er langzaam tot aan de eerste weerstand uit.
4. Trek nu opnieuw meerdere keren krachtig aan het starterkoord (13) tot de motor kort start en weer uitgaat.
5. Zodra de motor is uitgegaan, bedient u de gashendel (6). De chokehendel (22) springt automatisch naar de stand "warme start" |
6. Trek nu het starterkoord (13) snel aan tot de motor start. Als de motor niet start, herhaalt u de werkwijze.
7. Laat het product 1-2 minuten niet zonder toezicht draaien.

Aanwijzing:

Het product beschikt over een auto-choke-functie. Zodra u gashendel bedient, springt de chokehendel naar de stand |Bij hoge buitentemperaturen kan het voorkomen dat ook bij een koude motor zonder choke moet worden gestart!

11.1.2 Starten bij warme motor (afb. 11, 12)

Het product stond minder dan 15-20 minuten stil.

In "warme" stand:

1. De chokehendel (22) hoeft voor het starten met een warme motor niet in deze stand nie worden gezet.
2. Houd het product bij de handgreep bovenaan (7) vast en trek het starterkoord (13) er langzaam tot aan de eerste weerstand uit.
3. Trek nu snel aan het starterkoord (13). Het product moet na maximaal 2 keer trekken starten. Als het product nog steeds niet start, herhaalt u de procedure zoals bij 11.1.1 beschreven.

Aanwijzing:

- Als de motor ook na meerdere pogingen niet aanspringt, dient u hoofdstuk 17 te raadplegen.

11.2 Motortoerental instellen (afb. 1)

Het motortoerental dient te worden aangepast aan het soort te verwijderen materiaal:

• Voor licht materiaal op het gazon zet u het product op een laag toerental.
• Om gras en licht bladeren op asfalt of een verharde grond te verplaatsen, gebruikt u het product bij een gemiddeld toerental.

• Voor zwaar materiaal zoals sneeuw of afval zet u het product op een hoog toerental.

• U stelt het gewenste motortoerental voor het gebruik van het product in met behulp van de gashendel (6). De positie van de gashendel kan met de bijbehorende vergrendeling (5) worden vastgezet.

Aanwijzing:

Tijdens de eerste 6-8 bedrijfsuren is het beter om de motor niet op volle kracht te laten lopen.

11.3 Motor uitschakelen (afb. 1, 10)

11.3.1 Nood-uit stappen

Mocht het nodig zijn om het product direct te stoppen, zet u de aan-uitknop (10) op "0" en houdt hem in deze stand ingedrukt tot de motor stilstaat.

11.3.2 Normaal uitschakelen

1. Klik de gashendel-vergrendeling (5) los.
2. Laat de gashendel (6) los.
3. Druk de aan-uitknop (10) in de "0" stand en houdt hem in deze stand ingedrukt tot de motor stilstaat.

11.4 Gebruik van de benzine-bladblazer (afb. 1)

WAARSCHUWING

Gevaar voor letsel!

Als u de luchtstroom op mensen, dieren of voorwerpen richt, kan dit leiden tot letsel en schade.

– Richt de luchtstroom van u af.
- Richt de luchtstroom nooit op andere mensen, dieren of voorwerpen.
- Blaas geen harde voorwerpen zoals stenen of takken weg.

WAARSCHUWING

Gevaar voor letsel

Wegslingerende objecten en roterende onderdelen kunnen ernstig letsel veroorzaken.

• Zorg ervoor dat andere personen voldoende veiligheidsafstand aanhouden.
• Houd onbevoegde personen uit de buurt van het Product.
• Houd het product voor u.
• Nooit het product op uzelf, andere personen of dieren richten.
• Let er altijd op, dat u geen voorwerpen of stof in de richting van personen of dieren blaast of dat er voorwerpen beschadigd raken.
• Let altijd op de windrichting en werk nooit tegen de wind in.

Houd tijdens het gebruik de bladblazer de bovenste handgreep (7) van het product vast.

De snelheid dient te worden aangepast aan het soort te verwijderen materiaal.

11.5 Gebruik van de benzine-bladzuiger (afb. 1)

WAARSCHUWING

Gevaar voor letsel!

Als de opvangzak niet vastzit wanneer de bladzuiger in werking is, kan dit leiden tot letsel door rondvliegend afval.

• Gebruik de bladblazer uitsluitend met de juist gemonteerde opvangzak.
• Sluit de rits van de opvangzak.
• Zorg ervoor dat de opvangzak niet beschadigd raakt.

VOORZICHTIG

Houd het product tijdens het werken stevig met beide handen vast. Pak beide handgrepen vast.

Aanwijzingen:

Wij raden een gemiddelde/hoge snelheid aan wanneer u de bladzuiger gebruikt.

Zuig niet te veel bladeren tegelijk op, verzamel geen vochtig gras of vochtige bladeren, want dit kan leiden tot verstoppingen. Zuig geen harde materialen op.

Een bladzuiger is geen natzuiger!

Vermijd het opzuigen van natte materialen (bladeren, vuil, maar ook takjes, dennenappels, gras, aarde, zand, schorss-nippers etc.).

Zuig niet op vochtige of natte gazons, gras of weilanden.

Verkeerd gebruik kan leiden tot verstoppingen in de versnipperkamer en daardoor tot verminderde prestaties.

De opvangzak werkt als een filter, vergelijkbaar met een gewone stofzuiger. Om deze reden kunt u de opvangzak beter niet helemaal vullen en grote voorwerpen onmiddellijk verwijderen.

1. Leg uw linkerhand op de handgreep boven (7) en uw rechterhand op de handgreep onder (15).
2. Houd de handgreep onderaan (15) zo vast, dat de opvangzak (18) zich aan de rechterkant van de bediener bevindt.
3. Houd het afgeronde uiteinde van de zuigmond (21) tijdens het opzuigen enkele centimeters boven de grond.

Aanwijzing:

Om onnodige slijtage aan de opvangzak te voorkomen, moet u deze tijdens het werk niet over de grond slepen.

11.5.1 Opvangzak (18) legen (afb. 1, 9)

Een te volle opvangzak vermindert de prestaties van het product en kan de motor oververhitten.

1. Schakel de motor uit.
2. Wacht tot het product tot stilstand is gekomen.
3. Open de rits van de opvangzak (18) en maak de opvangzak (18) leeg, zonder hem los te maken van de afvoerbuis (12).

11.5.2 Blokkering verwijderen (afb. 1, 5, 15)

WAARSCHUWING

Gevaar voor letsel!

Als u verstoppingen met uw blote handen verwijdert, kunt u zich verwonden.

– Draag veiligheidshandschoenen.
- Gebruik geschikt gereedschap (bijv. een houten stok).

Aanwijzing:

Bij gebruik van het product als bladzuiger bestaat het risico, dat u voorwerpen opzuigt die het product en de rotor kunnen blokkeren.

1. Schakel de motor uit.
2. Verwijder de afdekking van de bougiestekker (11) door de bout (11a) los te maken. Gebruik hiertoe de meegeleverde inbusbout 4 mm (C).
3. Trek de bougiestekker (24) eraf.
4. Demonteer de vacuümbuis (20).
5. Controleer de buis op verstoppingen. Tik zachtjes op de buis of gebruik een houten stok om eventuele verstoppingen los te maken. Tik indien nodig lichtjes op de grond om de verstopping los te maken.

6. Haal het voorwerp uit de inlaat van de zuiger.

7. Controleer of de rotor verder niet meer geblokkeerd is, voordat u het product weer inschakelt.

11.6 Werkinstructies

Aanwijzingen:

• Enige geluidsoverlast van dit product is onvermijdelijk. Stel werkzaamheden met lawaai uit tot goedgekeurde en aangewezen tijden. Houd u zo nodig aan rustperiodes en beperk de duur van het werk tot het absolute noodzakelijke.
• Voor uw persoonlijke bescherming en de bescherming van personen in de buurt, dient u geschikte gehoorbescherming te dragen.

Het product mag uitsluitend worden gebruikt voor de volgende gebruikstoepassingen:

• Als blazer om droog gebladerte op een hoop of uit moeilijk bereikbare plaatsen te blazen.
• Als zuigmechanisme voor het opzuigen van droog gebladerte.

Met de zuigfunctie doet het product ook dienst als hak- selaar. De droge bladeren worden versnipperd, hun vo- lume wordt verkleind en ze worden voorbereid voor eventuele compostering. De intensiteit van het versnip- peren hangt af van de grootte van de bladeren en het resterende vocht dat ze nog bevatten.

Elk ander gebruik dan hierboven beschreven kan het product beschadigen en een risico vormen voor de gebruiker.

• Controleer voordat u het product inschakelt of het niet op mensen of dieren gericht is.
• Houd het product tijdens het werken stevig met beide handen vast. Pak beide handgrepen vast.
• Maak oppervlakken in stoffige omstandigheden licht vochtig.

11.6.1 Bij gebruik als benzine bladblazer

• Optimale resultaten worden bereikt wanneer u de blazer op een afstand van 5 - 10 cm van de grond gebruikt.
• Richt de luchtstraal naar voren en maak rustige bewegingen om bladeren of tuinafval bijeen te blazen of uit lastig toegankelijke plaatsen te verwijderen.
• Gebruik harken en bezems om afval los te maken voordat u gaat blazen.
• Begin te werken met het hoogste blaasvermogen om de rondslingerende bladeren snel te verzamelen. Kies een lager blaasvermogen om de eerder verzamelde hoop bladeren te verdichten.
• Let altijd op de windrichting en werk nooit tegen de wind in.

11.6.2 Bij gebruik als benzine-bladzuiger

- Let op dat er niet te veel bladeren tegelijk worden opgezogen. Dit voorkomt dat de zuigbuis verstopt raakt en de hakselaar blokkeert.

11.7 Einde van de werkzaamheden (afb. 15)

1. Schakel de motor uit.
2. Verwijder de bougiestekker (24) om een onvoorziene ingebruikname te vermijden.
3. Reinig het product.

12 Reiniging en onderhoud

⚠ WAARSCHUWING

Laat reparatie- en onderhoudswerkzaamheden, die niet in deze gebruikshandleiding beschreven staan, uitvoeren door een gespecialiseerde werkplaats. Gebruik uitsluitend originele reserveonderdelen.

Er bestaat gevaar voor ongevallen! Voer de onderhoudswerkzaamheden altijd uit bij uitgeschakelde motor. Er bestaat gevaar voor verwonding! Laat het product altijd afkoelen voordat onderhoudswerkzaamheden worden uitgevoerd. Elementen van de motor zijn heet. Er bestaat gevaar voor letsel en brandwonden!

Het product kan onverwacht starten en kan daardoor verwondingen veroorzaken.

• Zet de motor af uit voordat u onderhoudswerkzaamheden uitvoert.
• Trek de bougiedop van de bougie.
• Laat de motor afkoelen.
• Alle beschermings- en veiligheidsvoorzieningen moeten direct worden teruggeplaatst nadat de instandhoudingswerkzaamheden en onderhoudswerkzaamheden zijn voltooid.

12.1 Reiniging

Aanwijzing:

Na elk gebruik moet het product grondig worden gereinigd.

• Zorg dat de veiligheidsinrichtingen, de ventilatiesleuven en de motorbehuizing zo stof- en vuilvrij mogelijk zijn. Wrijf het product met een schone doek* af en blaas deze met perslucht* bij lage druk uit. Wij adviseren u, om het product direct na elk gebruik te reinigen.
• Reinig de koelribben van de motor regelmatig met perslucht om brandgevaar tegen te gaan. Maak het gebied rondom de geluiddemper vrij van stof, bladeren of andere ongerechtigheden.
• Ventilatieopeningen moeten altijd vrij zijn.
• Maak het product regelmatig schoon met een vochtige doek en een beetje zachte zeep. Gebruik geen reini-gingsmiddelen of oplosmiddelen; deze kunnen de kunststofonderdelen van het product aantasten. Zorg ervoor dat er geen water in het product kan komen.
• Dompel het product om te reinigen nooit onder in water of andere vloeistoffen.

Bladblazer reinigen

1. Reinig de blaasbuis (3) en het platte mondstuk (1) resp. ronde mondstuk (2) met een borstel bij eventuele verontreiniging.

Bladzuiger reinigen

1. Neem na het beëindigen van de werkzaamheden de opvangzak (18) weg. Keer de opvangzak (18) binnenstebuiten, reinig deze grondig en evt. drogen. Dit voorkomt schimmelvorming en onaangename geurtjes.
2. Als de opvangzak (18) sterk is verontreinigd, kunt u deze met water en zeep wassen en vervolgens laten drogen.

3. Als de ritssluiting zwaar gaat, wrijft u de tandjes van de ritssluiting in met droge zeep.

4. Reinig de vacuümbuis (20), het aanzuigmondstuk (21) en de afvoerbuis (12) met een borstel bij eventuele verontreiniging.

12.2 Onderhoud

Aanwijzing:

Onderhoud het product zorgvuldig. Controleer of bewegen-de delen probleemloos functioneren en niet klemmen, of onderdelen gebroken of beschadigd zijn, waardoor de functie

van het product wordt beïnvloed. Laat beschadigde onder- delen voor gebruik van het elektrische product eerst repare- ren.

Regelmatig, zorgvuldig onderhoud is noodzakelijk om het veiligheidsniveau en het vermogen van het product ongewijzigd te garanderen.

Verwijder alle gereedschap dat u voor het onderhoud hebt gebruikt, voordat u het product gaat gebruiken of opruimt.

Alle beschermings- en veiligheidsvoorzieningen moeten direct worden teruggeplaatst nadat de instandhoudingswerkzaamheden en onderhoudswerkzaamheden zijn voltooid.

12.2.1 Onderhoudsschema

De volgende onderhoudstermijnen absoluut in acht nemen om een storingsvrij bedrijf te waarborgen. Let op! Het brandstof/oliemengsel moet tijdens de eerste inbedrijfstelling worden bijgevuld.

Component Voor elk gebruik Elke 3		maanden	of 20u	Elke 6 maanden of 50u	Elke 12 maanden of 100u	Elke 2 jaar of 300u
Luchtfilter Controlen	eren X
	Reinigen X
Bougie Controleren en instellen				eerste keer na 10 uur, daarna elke 50 uur
Bougiestekker	Reinigen				X
Koelribben	Controle	X
Bevestigings-middelen zoals schroeven en moeren	Controleren (in-dien nodig vast-draaien)	X
Brandstof/olie-mengsel	Controleren X
Brandstoftank	Controleren X
brandstofffilter	Vervangen				zie 12.2.4
brandstofleiding	Controleren	Voor elk gebruik. Bij beschadiging door een geautoriseerd bedrijf laten vervangen.
Carburatorafstelling	Controleren	Als de motor bij het wegnemen van gas vanzelf uitgaat.Uitsluitend bij een geautoriseerd bedrijf laten uitvoeren (zie 12.2.2).
Opvangzak	Controleren	Voor elk gebruik. Bij beschadigingen vervangen.
	Reinigen	Bij sterke verontreinigingen.

12.2.2 Instellen en onderhoud van de carburateur

Als de motor bij het wegnemen van gas vanzelf uitgaat, moet de carburateur opnieuw worden afgesteld.

Laat de instellingen van de carburateur (bijv. de instelling voor het stationair toerental) uitsluitend door gekwalificeerd vakpersoneel wijzigen, om schade aan de motor te voorkomen.

12.2.3 Onderhoud van de bougie (afb. 14-16)

LET OP

Vervang de bougie alleen als de motor koud is!

Controleer de bougie (24a) voor de eerste keer na 10 bedrijfsuren op verontreiniging en reinig deze eventueel met een koperdraadborstel. Daarna de bougie (24a) elke 50 bedrijfsuren onderhouden.

1. Verwijder het deksel van de bougiestekker (11). Draai hiervoor bout (11a) los. Gebruik hiertoe de meegeleverde inbusbout 4 mm (C).

2. Trek de bougiestekker (24) eraf.

3. Verwijder de bougie (24a) met de bijgeleverde bougiesleutel (B).

4. Stel onder gebruik van een voelermaat de afstand in op 0,6-0,7 mm.
5. Breng de bougie (24a) weer aan en let erop dat u deze niet te vast draait.
6. De assemblage volgt in omgekeerde volgorde.

12.2.4 Onderhoud van het brandstofffilter (afb. 1)

Binnenin de brandstoftank (16) zit een brandstofffilter, dat voorkomt dat er verontreinigingen in de motor terechtkomen. Het brandstofffilter moet eenmaal per jaar door de dealer worden vervangen.

12.2.5 Onderhoud van het luchtfilter (afb. 17)

LET OP

Vervuilde luchtfilters verminderen het motorvermogen door een te geringe luchttoevoer naar de carburateur. Regelmatige controle is daarom absoluut noodzakelijk.

GEVAAR

Brand- en explosiegevaar!

Brandstof kan bij een incorrecte reiniging ontsteken en eventueel exploderen. Dit leidt tot ernstige verbrandingen of zelfs de dood.

• Reinig het schuimvulling van het luchtfilter, het filtervlies en het metalen inzetstuk van het luchtfilter alleen door deze uit te kloppen of uit te blazen.
• Reinig nooit met benzine of brandbare oplosmiddelen.

LET OP

Risico op materiële schade!

Het bedrijf van de motor zonder of met een beschadigd fil- terelement kan tot motorschade leiden.

- Laat de motor nooit zonder of met een beschadigd luchtfilterelement draaien. Dan komen er verontreini-gingen in de motor terecht, die de motor ernstig kunnen beschadigen.

• De schuimvulling (19b) met vliesvulling (19c) en metalen inzetstuk (19d) moeten regelmatig worden gecontroleerd en indien nodig worden gereinigd.

• Controleer de schuimvulling (19b), het filtervlies (19c) en het metalen inzetstuk (19d) vaker als u in erg stoffige lucht werkt.

• Maak de schroef voor het luchtfilter (19a) los door deze linksom te draaien.

• Verwijder het luchtfilterdeksel (19).
• Neem de schuimvulling (19b) met filtervlies (19c) en metalen inzetstuk (19d) er uit.
• Reinig alle onderdelen door deze uit te kloppen of met perslucht uit te blazen.
• De assemblage volgt in omgekeerde volgorde.

12.2.6 Brandstof-olie-mengsel aftappen (afb. 1)

GEVAAR

Levensgevaar!

Brandstof is giftig en zeer ontvlambaar. Rook niet wanneer u met brandstof bezig bent.

WAARSCHUWING

Gevaar voor de gezondheid!

Bij het inademen van brandstof-/smeeroliedampen en uitlaatgassen kan er ernstige gezondheidsschade, bewusteloosheid ontstaan en dit in extreme gevallen zelfs tot de dood leiden.

• Adem geen brandstof-/smeeroliedampen en uitlaatgassen in.
• Tap brandstof uitsluitend af in de buitenlucht of in goed geventileerde ruimtes.

WAARSCHUWING

Voorkom direct contact van brandstof met de huid en adem geen brandstofdamp in. Draag hiervoor veiligheidshandschoenen.

Bij opslag voor langere tijd moet de brandstof worden afgetapt.

• Let erop dat er geen brandstof in de grond loopt.
• Bewaar brandstof alleen in daarvoor bedoelde containers* (jerrycans).
• Gebruik nooit drinkflessen of gelijksoortig voor het verwijderen of opslaan van bedrijfsmiddelen, zoals bijv. brandstof. Personen, in het specifiek kinderen, kunnen verleid worden daaruit te drinken.

• Houd tanks voor brandstof en voor het brandstof-olie-mengsel gescheiden van elkaar, en voorkom zo het tan-ken met alleen benzine.

• Haal de tankdop (17) langzaam van de brandstoftank (16) af om eventuele druk in de tank te laten ontsnappen.

• Giet het brandstof-olie-mengsel voorzichtig uit de tank in de container*.
• Tap het brandstof-olie-mengsel volledig af.
• Schroef de tankdop (17) er weer op.

12.2.6.1 Brandstof/oliemengsel aftappen met een brandstofafzuigpomp

1. Houd een opvangbak onder de slang van de brandsto-fafzuigpomp*.
2. Schroef de tankdop (17) er op. De tankdop (17) is via een verlieszekering verbonden met de brandstoftank (16) en kan zo niet vallen.

3. Schuif de slang van de brandstofafzuigpomp* in de brandstoftank (16) en tap het brandstof/oliemengsel met behulp van de brandstofafzuigpomp* volledig af.

4. Schroef de tankdop (17) er weer op.

* = niet meegeleverd!

12.2.6.2 Carburateur legen (afb.1, 14+15)

Bij opslag voor langere tijd moet de carburateur worden geleegd.

Anders zal de in de carburateur aanwezige, resterende brandstof verdund worden en kan een rubberachtig bezinksel achterblijven. Hierdoor wordt het starten moeilijker en zullen er kostbare reparatiewerkzaamheden moeten worden uitgevoerd.

1. Start de motor en laat deze draaien tot de motor stopt om het brandstofmengsel uit de carburateur te verwijderen.
2. Laat de motor afkoelen (ca. 5 minuten).
3. Verwijder het deksel van de bougiestekker (11).
4. Verwijder de bougiestekker (24) van de bougie (24a).
5. Verwijder de bougie (24a).
6. Doe 1 theelepel schone 2-takt-olie via de cilinderboring van de bougiehouder in de verbrandingskamer.
7. Trek nu meerdere keren langzaam aan het starterkoord (13) om de interne componenten te voorzien van een laagje olie.
8. Plaats de bougie (24a) weer terug.

13 Transport

LET OP

Gevaar voor brandwonden!

Houd de hete geluiddemper uit de buurt van uw lichaam. Er bestaat gevaar voor brandwonden!

WAARSCHUWING

Gevaar voor letsel!

Het ongewenst en onverwacht starten van het product kan leiden tot letsel.

1. Trek, nadat de motor afgekoeld is, de bougiestekker (24) van de bougie af.
2. Laat de motor afkoelen voordat u deze vervoert of laadt om brandwonden en brandgevaar te voorkomen.
3. Maak de brandstoftank (16) volledig leeg bij transport over lange afstanden.
4. Om beschadigingen en letsel te vermijden, moet het product tijdens het transport in voertuigen worden beveiligd tegen omvallen en wegglijden.

14 Opslag

GEVAAR

Brand- en explosiegevaar!

Bij het opslaan van het product in de buurt van mogelijke ontstekingsbronnen, kan er een brand of explosie ontstaan. Dit leidt tot ernstige verbrandingen of zelfs de dood.

- Verwijder mogelijke ontstekingsbronnen, zoals bijv. ovens, heetwaterboilers met gas, gasdrogers, enz.

Bewaar het product en de bijbehorende accessoires op een donkere, droge en vorstvrije en voor kinderen ontoegankelijke plaats.

De optimale bewaartemperatuur ligt tussen 5 °C en 30 °C. Bewaar het product in de originele verpakking.

Dek het product af om het te beschermen tegen stof of vocht. Bewaar de gebruikshandleiding bij het product.

• Bewaar het product nooit met brandstof in de brandstoftank binnen een gebouw, waarin mogelijke brandstofdampen met open vuur of vonken in contact kunnen komen.
• Laat de motor afkoelen, voordat u het product in gesloten ruimtes plaatst.
• Reinig en onderhoud het product voordat u dit opbergt.
• Bewaar het product niet met een volle opvangzak.
• Om brandgevaar te vermijden, dient u de motor, uitlaat en het bereik rond de brandstoftank vrij het houden van gras, bladeren en uittredend vet (olie).
• Opslag in de buitenlucht wordt afgeraden. Beveilig het product ook tegen onrechtmatige toegang.

Bij een opslag langer dan 30 dagen

Als het product gedurende een periode langer dan 30 dagen niet wordt gebruikt, moeten de volgende maatregelen worden genomen om deze voor te bereiden voor opslag.

• Leeg bij langdurige opslag de brandstoftank.
• Maak de carburateur leeg.

15 Reparatie & bestellen van reserveonderdelen

Na reparatie of onderhoud controleren of alle veiligheids-technische delen zijn bevestigd en in optimale toestand zijn. Delen, waarbij er gevaar voor verwonding voor andere personen en kinderen bestaat, ontoegankelijk bewaren.

LET OP

Conform de wetgeving voor productgaranties wordt er geen garantie geboden voor schade die ontstaan is door incorrecte reparaties of door het niet gebruiken van originele reserveonderdelen.

Neem contact op met een servicecentrum of een erkende specialist. Overeenkomstig geldt dit ook voor accessoires.

Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum.

Belangrijke aanwijzing bij reparatie

• Houd er bij retourlevering van het product voor reparatie rekening mee dat het product om veiligheidsredenen vrij van olie en brandstof naar het servicestation moet worden gestuurd.
• Om het brandstof-oliemengsel af te tappen, zie hoofdstuk 12.2.6.

15.1 Bestelling van reserveonderdelen

Bij het bestellen van reserveonderdelen moeten de volgende gegevens worden vermeld:

• Modelaanduiding
• Artikelnummer
• Gegevens op het typeplaatje

Reserveonderdelen/accessoires

Artikel Artikelnr.
Luchtfilter schuimvulling 5911	106003
Bougie 3904801048
Opvangzak	5911101023

15.2 Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt.

Slijtageonderdelen*: Bougie, luchtfilter, opvangzak

* = niet altijd meegeleverd!

16 Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieuvriendelijk afvoeren.

Informatie over het afvoeren van versleten apparatuur kunt u opvragen bij uw gemeente.

Brandstoffen en oliën

• Voor het afvoeren van het apparaat moeten de brand-stoftank en het motorolie-reservoir worden leegge-maakt!
• Brandstof en motorolie horen niet bij het huishoudelijke afval of in het riool, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!
• Lege olie- en brandstoftanks moet milieuvriendelijk worden afgevoerd.

17 Verhelpen van storingen

De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw product niet goed werkt. Als u het probleem hiermee niet kunt vinden en oplossen, neem dan contact op met uw service-werkplaats.

Storing Mogelijke oorzaak Oplossing
Het product kan niet worden gestart Lucht	filter vervuild. Luchtfilter reinigen/vervangen.
	Brandstofffilter verstopt. Brandstofffilter reinigen of vervangen.
	Ontbrekende brandstofvoorziening. Brandstoftank op voldoende brandstof controleren en evt. tanken.
	Fout in de brandstofleiding. Brandstofleiding op knikken of beschadigingen controleren.
	Startinrichting is defect. Controleren of de bougiestekker goed pakt.Contact opnemen met een servicepunt.
	Bougie is vervuild/nat door te veel brandstof.	Bougie verwijderen, reinigen en drogen; vervolgens meerdere keren aan het starterkoord trekken; bougie weer plaatsen.
	Bougiestekker niet opgestoken.	Juiste bevestiging van de bougiestekker controleren.
	Geen ontstekingsvonk.	Juiste bevestiging van de bougiestekker controleren.Bougie op vervuiling en juiste elektrodenafstand controleren.Bougiekabel op beschadigingen controleren.Contact opnemen met een servicepunt.
	Motor defect.	Contact opnemen met een servicepunt.
	Carburateur defect.	Contact opnemen met een servicepunt.
	Blaas-/zuigbuis niet volledig gemonteerd.	Tweedelige blaas-/zuigbuis monteren.
Het product kan worden gestart en gaat direct weer uit.	Onjuiste instelling carburateur (stationair toerental).	Contact opnemen met een servicepunt.
Motor loopt onrustig	Onjuiste instelling carburateur.	Contact opnemen met een servicepunt.
	Luchtfilter vervuild	Luchtfilter reinigen of vervangen.
	Bougie vervuild	Bougie reinigen of vervangen.
	Aan-uitknop defect.	Contact opnemen met een servicepunt.
Rookontwikkeling	Onjuist brandstofmengsel.	2-takt-mengsel in mengverhouding 40:1 gebruiken.
	Onjuiste instelling carburateur.	Contact opnemen met een servicepunt.
Product werkt niet met het volledige vermogen	Luchtfilter vervuild. Luchtfilter reinigen of vervangen.
	Bougie vervuild	Bougie reinigen of vervangen.
	Onjuiste instelling carburateur.	Contact opnemen met een servicepunt.
	Opvangzak is vol.	Maak de opvangzak leeg.
	De opvangzak is verontreinigd.	Maak de opvangzak schoon.
	De buis of het hakselmechanisme is ge-blokkeerd.	Verwijder eventuele verstoppingen zoals beschreven in de gebruikshandleiding.

18 EU-conformiteitsverklaring

Vertaling van de originele conformiteitsverklaring

Fabrikant:

Scheppach GmbH

Wij verklaren onder eigen verantwoordelijkheid dat het hier beschreven product voldoet aan de geldende richtlijnen en normen.

Merk: Parkside

Art.-aanduiding: BENZINE-BLADZUIGER/-BLAZER - PBLS 26 A1

Art.nr.: 3910127977 - 3910127979;

39101279915; 39101279959

IAN: 459314_2401

Serienr.: 01001 - 10990

EU-richtlijnen:

2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG, 2011/65/EU, 2016/1628/EU*

* Het hierboven beschreven onderwerp van deze verklaring voldoet aan de voorschriften van richtlijn 2011/65/EU van het Europese Parlement en de Raad van 8 juni 2011 omtrent de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste normen:

EN 15503:2009+A2:2015; EN ISO 14982:2009

Conformiteitsbeoordelingsprocedure:

2000/14/EG_2005/88/EG - Bijlage: V

Gegarandeerd geluidsvermogensniveau (LWA): 109 dB

Gemeten geluidsvermogensniveau (LWA): 107 dB

2016/1628/EU

Emissie. No: e24*2016/1628*2021/1398SHA1/P*0328*01

Documentatie gevolmachtigde:

Tobias Ihle

Günzburger Str. 69

D-89335 Ichenhausen

onze producten zijn aan een strenge kwaliteitscontrole onderhevig. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt het ons ten zeerste en vragen u zich tot onze servicedienst onder het adres vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst via het hieronder vermelde servicetelefoonnummer. Voor vorderingen in verband met garantie geldt het volgende:

• Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor uw gratis.
• De garantieprestatie heeft uitsluitend betrekking op gebreken die te wijten zijn aan materiaal- of fabricagefouten en is beperkt tot het verhelpen van deze gebreken of het vervangen van het apparaat. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Een garantieovereenkomst komt daarom niet tot stand als het apparaat in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Uitgesloten van onze garantie zijn verder schadeloosstellingen voor transportschade, schade door nietnaleving van de montage-instructies of op grond van ondeskundige installatie, niet-naleving van de handleiding (zoals door b.v. aansluiting op een verkeerde netspanning of stroomsoort), oneigenlijke of onoordeelkundige toe-passingen (zoals b.v. overbelasting van het apparaat of gebruik van niet toegestane inzetgereedschappen of toebehoren), niet-naleving van de onderhouds- en veiligheidsbepalingen, binnendringen van vreemde voorwerpen in het apparaat (zoals b.v. zand, stenen of stof), gebruikmaking van geweld of invloeden van buitenaf (zoals b.v. schade door neervallen) alsmede door normale slijtage die zich bij het doelmatig gebruik van het apparaat voordoet.

Er kan geen aanspraak op garantie worden gemaakt als op het apparaat reeds ingrepen werden uitgevoerd.

• De garantieperiode bedraagt 3 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het geldend maken van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt noch tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.
• Om een garantieclaim geldend te maken neem contact op met het hieronder vermelde serviceadres. Als de klacht binnen de garantieperiode valt, ontvangt u van ons een retourbon waarmee u uw defecte apparaat gratis naar ons kunt retourneren. Wij verzoeken u de reden van de klacht zo nauwkeurig mogelijk te beschrijven. Valt het defect van het apparaat binnen onze garantieprestatie bezorgen wij u per omgaande een hersteld of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om mits betaling van de kosten defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Afhandeling van een garantieclaim

Volg de onderstaande instructies om ervoor te zorgen dat uw claim snel wordt afgehandeld:

• Houd voor alle aanvragen de kassabon en het artikelnummer (bijv. IAN 459314_2401bij de hand als bewijs van aankoop.
• Het artikelnummer vindt u op het typeplaatje op het product, een gravure op het product, de titelpagina van uw handleiding (linksonder) of op de sticker op de achterkant of onderkant van het product.
• Neem bij functiestoringen of andere defecten eerst telefonisch of per e-mail contact op met de hieronder genoemde serviceafdeling.
• U kunt dan een als defect geregistreerd product, met bijvoeging van het aankoopbewijs (kassabon) en met vermelding van wat het defect is en wanneer het defect is opgetreden, gratis opsturen naar het aan u opgegeven serviceadres.
• U kunt deze en vele andere handleidingen bekijken en downloaden op parkside-diy.com. Met deze QR-code komt u direct op parkside-diy.com. Selecteer uw land en gebruik het zoekvenster om de gebruikshandleiding te zoeken. Als u het artikelnummer (IAN) 459314_2401 invoert, gaat u naar de gebruikshandleiding voor uw artikel.

Vestiging: Duitsland

E-mail: service.BE@schep-

pach.com

Vestiging:

Duitsland

Índice
