Producttype	Draadloze slagmoersleutel
Merk	Fein
Model	ASCD 18200 W4 Select
Nominale spanning	18 V
Batterijtype	Lithium-ion (Li-Ion)
Toerental onbelast	Variabel afhankelijk van instelling (tot 3000 tpm)
Max. koppel (hard schroeven)	Ongeveer 200 Nm
Draairichting	Omkeerbaar (links/rechts)
Verlichting	LED in de handgreep (geeft overbelasting aan)
Gereedschapopname	Vierkante mannelijk 1/2" (12,7 mm)
Gewicht (volgens EPTA)	2,3 kg
Afmetingen (L x H x B)	Ongeveer 200 x 80 x 240 mm
Voeding	Verwisselbare Fein 18V-accu
Compatibele lader	Fein-laders van type [T264]
Belangrijkste functies	Slagvast- en losschroeven, snelheidsregeling, spindelblokkering
Onderhoud en reiniging	De ventilatieopeningen uitblazen met droge perslucht; de accucontacten reinigen met een droge doek
Veiligheid	Automatische uitschakeling bij overbelasting; bescherming tegen onbedoeld opnieuw starten; verplicht gebruik van gehoor- en oogbescherming
Reserveonderdelen en repareerbaarheid	Lijst met reserveonderdelen beschikbaar op www.fein.com; reparatie door erkende klantenservice
Garantie	Overeenkomstig de wettelijke voorschriften van het land van verkoop

Veelgestelde vragen - ASCD 18200 W4 Select Fein

Hoe vervang ik een bitje op de Fein ASCD 18200 slagmoersleutel?

Verwijder vóór het wisselen van een accessoire de accu uit het gereedschap. Gebruik een geschikt bitje voor de vierkante mannelijke gereedschapopname 1/2". Steek het bitje tot aan de aanslag en controleer of het goed vastzit.

Hoe controleer ik de laadstatus van de accu?

De laadstatus wordt aangegeven door de groene LED's op de accu (1 tot 4 LED's = percentage). Druk, wanneer de motor is uitgeschakeld, op de knop op de accu om het niveau weer te geven. Een permanent rood lampje betekent dat de accu bijna leeg is, een knipperend rood lampje geeft aan dat de temperatuur buiten het bereik valt.

Wat te doen bij thermische overbelasting van het gereedschap?

De LED in de handgreep knippert om overbelasting aan te geven. Het gereedschap stopt automatisch. Laat het afkoelen voordat u het opnieuw gebruikt. Voorkom dat het accessoire blokkeert en houd u aan de aanbevolen slagduur.

Hoe onderhoud ik de Fein slagmoersleutel?

Reinig regelmatig de ventilatieopeningen met droge, olievrije perslucht. Reinig de accucontacten met een droge doek. Gebruik geen chemicaliën. Laat het onderhoud van interne onderdelen over aan een professional.

Welke soorten schroeven en moeren kunnen met dit gereedschap worden vast- en losgedraaid?

Dit gereedschap is ontworpen voor het droog vast- en losdraaien van schroeven en moeren, voornamelijk in hout, metaal en constructie. Gebruik door Fein goedgekeurde accessoires. Raadpleeg voor nauwkeurige toepassingen de koppeltabel in de handleiding.

Kan ik een accu van een ander merk gebruiken?

Nee, gebruik alleen originele Fein-accu's die voor dit gereedschap zijn ontworpen. Het gebruik van niet-conforme accu's kan leiden tot brand-, explosie- of storingsgevaar.

Hoe stel ik de draairichting in?

De schakelaar voor de draairichting bevindt zich bij de trekker. Duw hem naar links voor rechtsdraaien (vastdraaien), naar rechts voor linksdraaien (losdraaien). Verander alleen van richting wanneer de motor volledig stilstaat.

Is het gereedschap beschermd tegen onbedoeld opnieuw starten?

Ja, zet de draairichtingsschakelaar altijd in de middelste stand tijdens transport of opslag om onbedoeld inschakelen te voorkomen. Verwijder bovendien de accu vóór elke ingreep.

Waar vind ik reserveonderdelen voor de Fein ASCD 18200?

De actuele lijst met reserveonderdelen is beschikbaar op www.fein.com. Gebruik uitsluitend originele Fein-onderdelen. Voor het vervangen van gereedschap, accu of riemclip kunt u dit zelf doen.

Hoe moet ik de accu aan het einde van zijn levensduur weggooien?

Gooi de accu niet bij het huishoudelijk afval. Laat hem volledig ontladen voordat u hem naar een recyclingcentrum brengt. Als hij niet volledig is ontladen, isoleer dan de contacten met tape om kortsluiting te voorkomen.

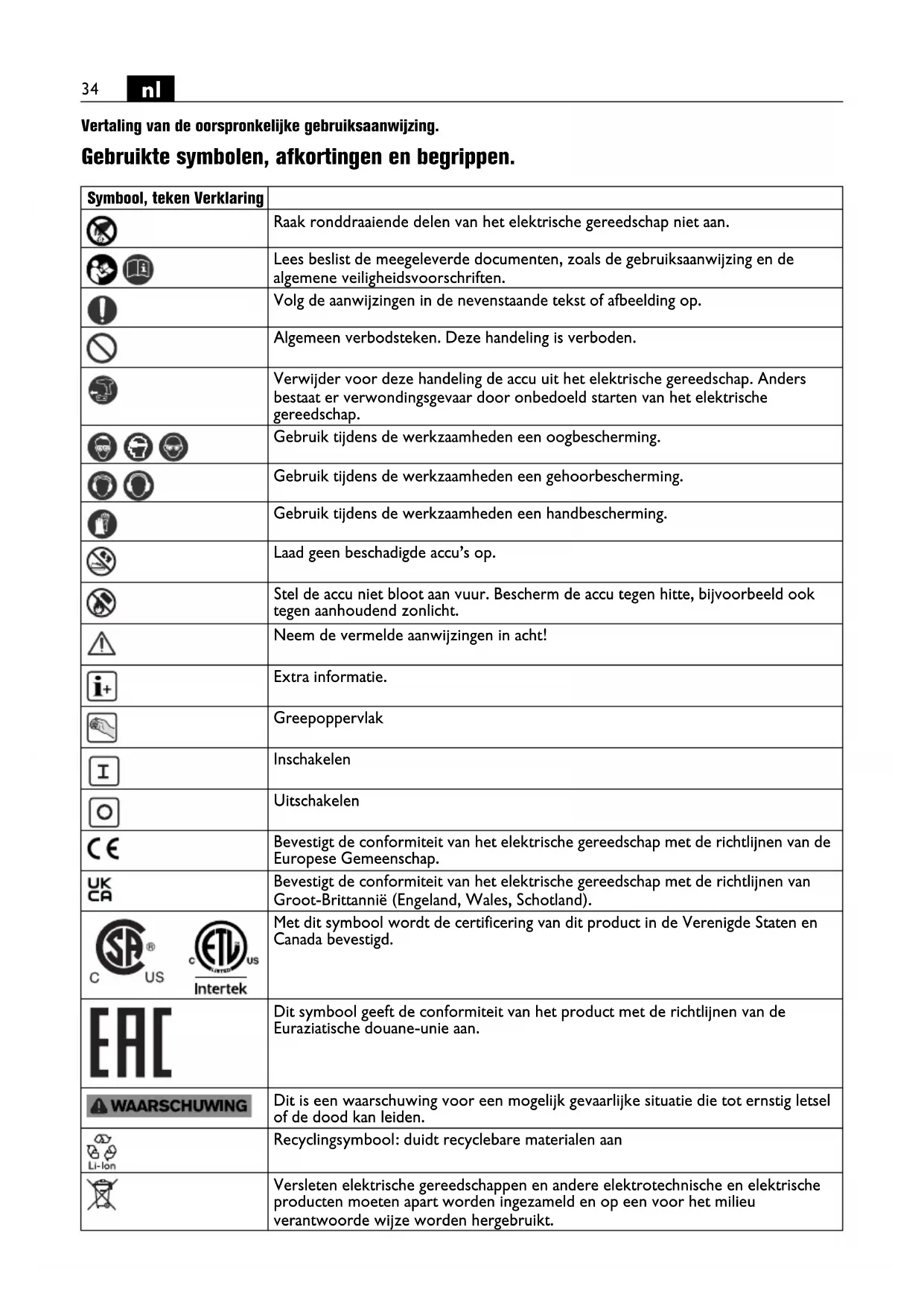

GEBRUIKSAANWIJZING ASCD 18200 W4 Select Fein

Vertaling van de oorspronkelijke gebruiksaanwijzing.

Gebruikte symbolen, afkortingen en begrippen.

Symbool, teken Verklaring
		Raak ronddraaiende delen van het elektrische gereedschap niet aan.
		Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften.
		Volg de aanwijzingen in de nevenstaande tekst of afbeelding op.
		Algemeen verbodsteken. Deze handeling is verboden.
		Verwijder voor deze handeling de accu uit het elektrische gereedschap. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap.
		Gebruik tijdens de werkzaamheden een oogbescherming.
		Gebruik tijdens de werkzaamheden een gehoorbescherming.
		Gebruik tijdens de werkzaamheden een handbescherming.
		Laad geen beschadigde accu's op.
		Stel de accu niet bloot aan vuur. Bescherm de accu tegen hitte, bijvoorbeeld ook tegen aanhoudend zonlicht.
		Neem de vermelde aanwijzingen in acht!
		Extra informatie.
		Greepoppervlak
		Inschakelen
		Uitschakelen
		Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap.
		Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittannië (Engeland, Wales, Schotland).
		Met dit symbool wordt de certificering van dit product in de Verenigde Staten en Canada bevestigd.
		Dit symbool geeft de conformiteit van het product met de richtlijnen van de Euraziatische douane-unie aan.
		Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden.
[WKG6]		Recyclingsymbool: duidt recyclebare materialen aan
		Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
Symbool, teken		Verklaring
		Accutype
		Opladertype
[2022]		Gewicht volgens EPTA-Procedure 01
		Laag toerental
		Hoog toerental
	momentverloop bij harde ondergrond, bijvoorbeeld schroeven en moeren met ring (afhankelijk van schroefdiameter en sterkte)
		Draaimomentverloop bij verende ondergrond, bijvoorbeeld autovelgen, veerringen, schotelveren, draadeinden en verlengingen
	momentverloop bij zachte ondergrond, bijv. hout (afhankelijk van schroefdiameter en schroeflengte), lood- of fiberringen
* Het elektrische gereedschap kan ook worden gebruikt met de spanningsklassen 12 V en 14,4 V met afwijkende vermogensgegevens.
(**) Kan cijfers of letters bevatten
*** Deels meegeleverd
(Ax - Zx) Aanduiding voor interne doeleinden

Teken Eenheid internationaal Eenheid		nationaal Verklaring
UV V Elektrische gelijkspanning		---
f	Hz	Hz	Frequentie
n_0	/min, min^-1 , rpm, r/min	min^-1	Onbelast toerental (bij volledig opgeladen accu)
n_S	/min, min^-1	/min Aantal slagen
M...	Nm	Nm	Draaimoment (harde schroefverbinding)
○	inch	inch	Gereedschapopname inbus
	inch	inch	Gereedschapopname buitenvierkant
∅	mm	mm	Diameter van een rond deel
L_pA	dB	dB	Geluidsdrukniveau
L_wA	dB	dB	Geluidsvermogenniveau
L_pCpeak	dB	dB	Piekgeluidsdrukniveau
K...			Onzekerheid
a	m/s^2	m/s^2	Trillingsemissiewaarde volgens EN 62841 (vectorsom van drie richtingen)
a_h	m/s^2	m/s^2	Rekenkundig gemiddelde waarde van de totale trillingswaarden
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI.

Voor uw veiligheid.

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voor-

schriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Gebruik dit elektrische gereedschap niet voordat u deze gebruiksaanwijzing en de meegeleverde „Algemene veiligheidsvoorschriften” (document-

nummer 3 41 30 465 06 0) grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentatie voor later gebruik en geef ze mee wanneer u het elektrische gereedschap doorgeeft of verkoopt.

Neem ook de geldende nationale arbeidsveiligheidsregels in acht.

Bestemming van het elektrische gereedschap:

Handgevoerde slagmoeraanzetter voor het in- en uitdraaien van schroeven en moeren met de door FEIN goedgekeurde inzetgereedschappen en toebehoren zonder toevoer van water in een tegen weersinvloeden beschermde omgeving.

Bijzondere veiligheidsvoorschriften.

Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij de schroef verborgen stroomleidingen kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

Let op verborgen liggende elektrische leidingen en buizen voor gas en water. Controleer de werkomgeving voor het begin van de werkzaamheden, bijvoorbeeld met een metaaldetector.

Gebruik tijdens de werkzaamheden een gehoorbescherming.

Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en materiaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of adembeschermingsmasker moet het bij de toepassing ontstaande stof filteren. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.

Zet het werkstuk vast. Een in een spanvoorziening vastgezet werkstuk wordt steviger vastgehouden dan in uw hand.

Houd het elektrische gereedschap goed vast. Er kunnen gedurende korte tijd grote reactiemomenten optreden.

Bewerk geen magnesiumhoudend materiaal. Er bestaat brandgevaar.

Bewerk geen met koolstofvezel versterkte polymeren (CFRP) en geen asbesthoudend materiaal. Deze gelden als kankerverwekkend.

Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een beschadigde isolatie biedt geen bescherming tegen een elektrische schok. Gebruik stickers.

Gebruik geen toebehoren dat niet speciaal door de fabrikant van het elektrische gereedschap is ontwikkeld of vrijgegeven. Een veilig gebruik is niet alleen gegeven door het feit dat een toebehoren op uw elektrische gereedschap past.

Controleer vóór elk gebruik dat het inzetgereedschap veilig bevestigd is. Bij een vierkant-gereedschapop-name met boorgat moet het inzetgereedschap tevens vormsluitend worden bevestigd. Losse of niet veilig bevestigde inzetgereedschappen kunnen losraken of weggeslingerd worden. Dit kan tot letsel leiden.

Reinig de ventilatieopeningen van het elektrische gereedschap regelmatig met een niet-metalen gereedschap. De motorventilator zuigt stof in het machine-huis. Dit kan bij overmatige ophoping van metaalstof elektrische gevaren veroorzaken.

Kijk nooit van een korte afstand in het licht van de lamp van het elektrische gereedschap. Richt het licht van de lamp nooit op de ogen van andere personen die zich in de buurt bevinden. De straling van de lamp kan schadelijk zijn voor het oog.

Richt het elektrische gereedschap nooit op uzelf, andere personen of dieren. Er bestaat verwondingsgevaar door scherpe of hete inzetgereedschappen.

Schakel het elektrische gereedschap onmiddellijk uit als het inzetgereedschap blokkeert. Schakel het elektrische gereedschap niet opnieuw in zolang het inzetgereedschap geblokkeerd is. Anders kan een terugslag met een hoog reactiemoment ontstaan. Stel de oorzaak van het blokkeren van het inzetgereedschap vast en neem daarbij de veiligheidsvoorschriften in acht. Mogelijke oorzaken kunnen zijn:

• Schuin draaien in het te bewerken werkstuk
• Doorbreken van het te bewerken materiaal
• Overbelasting van het elektrische gereedschap.

Gebruik en behandeling van de accu (accublok).

Ter voorkoming van gevaren, zoals brandwonden, brand, explosie, huidletsel en ander letsel bij de omgang met de accu, dient u de volgende aanwijzingen in acht te nemen:

Accu's mogen niet gedemonteerd, geopend of gefragmenteerd worden. Stel de accu's niet bloot aan mechanische schokken. Bij beschadiging en onjuist gebruik van de accu kunnen er schadelijke dampen en vloeistoffen vrijkomen. De dampen kunnen de luchtwegen irriteren. Gelekte accuvloeistof kan tot huidirritaties en brandwonden leiden.

Als de uit de accu gelekte vloeistof naburige voorwerpen heeft bevochtigd, dient u de desbetreffende delen te controleren, te reinigen en indien nodig te vervangen.

Stel de accu niet bloot aan hitte of vuur. Bewaar de accu niet in fel zonlicht.

Verwijder de accu pas uit de originele verpakking als deze moet worden gebruikt.

Neem de accu vóór werkzaamheden aan het elektrische gereedschap uit het gereedschap. Als het elektrische gereedschap onbedoeld begint te lopen, bestaat er verwondingsgevaar.

Steek de accu alleen vast als het elektrische gereedschap uitgeschakeld is.

Verwijder de accu alleen als het elektrische gereedschap uitgeschakeld is.

Houd kinderen uit de buurt van accu's.

Houd de accu schoon en bescherm deze tegen vocht en water. Reinig de vuil geworden aansluitingen van de accu en van het elektrische gereedschap met een droge, schone doek.

Gebruik alleen intacte, originele FEIN-accu's, die voor uw elektrische gereedschap bestemd zijn. Bij het werken met en het opladen van verkeerde, beschadigde, gerepareerde of opgeknapte accu's, nabootsingen en accu's van andere merken bestaat brandgevaar en/of explosiegevaar.

Volg de veiligheidsvoorschriften in de gebruiksaanwijzing van de acculader op.

Hand- en armtrillingen

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 62841 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Deze is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de hoofdzakelijke toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg extra veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

Omgang met gevaarlijke stoffen

Bij werkzaamheden voor materiaalafname met dit gereedschap ontstaat stof dat gevaarlijk kan zijn.

Aanraken of inademen van sommige soorten stof, bijvoorbeeld van asbest en asbesthoudende materialen, loodhoudende verf, metaal, sommige houtsoorten, mineralen, silicaatdeeltjes van steenhoudende materialen, verfoplosmiddelen, houtbeschermingsmiddelen en aangroeiwering voor watervoertuigen kan bij personen allergische reacties, ademwegziekten, kanker en/of voortplantingsdefecten tot gevolg hebben. Het risico door de inademing van stof is afhankelijk van de blootstelling. Gebruik een op de vrijkomende stofsoort afgestemde afzuiging en persoonlijke veiligheidsuitrusting en zorg voor een goede ventilatie van de werkplek. Laat de bewerking van asbesthoudend materiaal over aan een vakman.

Houtstof en lichtmetaalstof, hete mengsels van schuurstof en chemische stoffen kunnen onder ongunstige omstandigheden zelf tot ontsteking komen of een explosie veroorzaken. Voorkom wegvliegende vonken in de richting van het stofreservoir en oververhitting van het elektrische gereedschap en het schuurmateriaal. Maak het stofreservoir op tijd leeg. Neem de bewerkingsvoorschriften van de fabrikant van het materiaal en de in uw land geldige voorschriften voor de te bewerken materialen in acht.

Bedieningsvoorschriften.

Bedien de draairichtingomschakelaar alleen als de motor stilstaat.

Een thermische overbelasting van het elektrische gereedschap wordt aangegeven door het knipperen van de led in de greep.

Bij overbelasting wordt het elektrische gereedschap uitgeschakeld.

WAARSCHUWING

Verbrandingsgevaar. Het inzetgereedschap kan tij-

dens het gebruik heet worden. Laat het inzetgereedschap afkoelen:

- na het neerleggen van het elektrische gereedschap - voor het wisselen van inzetgereedschap.

Breng de draarichtingomschakelaar in de middelste stand ter voorkoming van onbedoelde inbedrijfstelling, bijv. tijdens het vervoer.

Plaats het elektrische gereedschap alleen uitgeschakeld op de moer of schroef, aangezien een draaiend inzetgereedschap kan wegglijden.

Houd het elektrische gereedschap bij het in- en uitdraaien in een hoek van 90°, dus haaks ten opzichte van de schroef.

Bij schuin aangezet elektrisch gereedschap kan de schroefkop beschadigd raken en wordt de kracht niet op de schroef overgebracht.

Een onnodig lange slagtijd doet de slijtage van het elektrische gereedschap toenemen.

Bepaal de slagduur voor de schroefbewerking en controleer het feitelijk bereikte aandraaimoment met een draaimomentsleutel.

Richtwaarden voor de slagduur zijn afgebeeld in het diagram op pagina 13.

Advies voor instelling slagmoeraanzetter per schroef-grootte:

ASCD18-1000W34 (**)
Stand M max [Nm] Schroef-∅ Sterkteklasse
6 1050	≥ M 27 ≥ 8.8
5 900	≥ M 27 ≥ 8.8
4 750	≥ M 24 ≥ 8.8
3 600	≥ M 22 ≥ 8.8
2 450	≥ M 20 ≥ 8.8
1 300	≥ M 18 ≥ 8.8

ASCD18-1000W34 (**): Zet de slagmoeraanzetter bij gebruik van een reduceradapter van 3/4 in naar 1/2 in maximaal in stand 3 (600 Nm).

ASCD18-300W2 (**)Stand M max [Nm] Schroef-∅ Sterkteklasse
6 290	≥ M	18 ≥ 8.8
5	2	1	0	≥	M	1
4	1	3	5	≥	M	1
3	8	5	≥		M	1
2	5	0	≥		M	1
1	2	5	≥		M	8

ASCD12-150W8 (**)Stand M max [Nm] Schroef-∅ Sterkteklasse
6 135	≥ M	14 ≥ 8.8
5	8	5	≥	M	1 2
4	5	0	≥	M	1 0
3	2	5	≥	M	8 ≥
2	1	0	≥	M	6 ≥
1	6		≥	M	5 ≥

Omgang met de accu.

Laad de accu alleen met FEIN oplaadapparaten op. De accu mag alleen worden bewaard, gebruikt en opgeladen in het bedrijfstemperatuurbereik van 5 °C – 45 °C (41 °F – 113 °F). De accutemperatuur moet bij het begin van het opladen binnen het bedrijfstemperatuurbereik liggen.

Led-indica-tie	Betekenis	Actie
1 – 4 groene leds	Oplaadtoe-stand in pro-centen	Gebruik
Rood per-manent licht	Accu is bijna leeg	Accu opladen
Rood knip-perlicht	Accu is niet gereed voor gebruik	Accu in bedrijfstempe-ratuurbereik brengen en vervolgens opladen

Het werkelijke oplaadpercentage van de accu wordt alleen weergegeven als de motor van het elektrische gereedschap stilstaat.

Voordat de accu helemaal leeg is, stopt de elektronica automatisch de motor.

Onderhoud en klantenservice.

Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terecht-

komen. Blaas het inwendige van het elektrische gereedschap via de ventilatieopeningen met droge en olievrije perslucht uit.

Producten die met asbest in aanraking zijn gekomen, mogen niet voor reparatie worden afgegeven. Voer met asbest gecontamineerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval.

De actuele onderdelenlijst van dit elektrische gereedschap vindt u op www.fein.com.

Gebruik alleen originele vervangingsonderdelen.

De volgende delen kunt u indien nodig zelf vervangen:

Inzetgereedschappen, accu, riemhouder en bitdepot

Wettelijke garantie en fabrieksgarantie.

De wettelijke garantie op het product geldt overeenkomstig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is mogelijk dat bij het elektrische gereedschap stechts een deel van het in deze gebruiksaanwijzing beschreven en aangebeelde toebehoren wordt meegeleverd. 8

^8 Conformiteitsverklaring.

De CE-verklaring geldt alleen voor landen van de Europese Unie en de EFTA (European Free Trade Association) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU-markt is gebracht, verliest het UKCA-teken zijn geldigheid.

De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor producten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE- teken zijn geldigheid.

De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalingen die op de laatste pagina van deze gebruiksaanwijzing vermeld staan.

Technische documentatie bij: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Milieubescherming en afvoer van afval.

Voer verpakkingen, versleten elektrische gereedschappen en toebehoren op een voor het milieu verantwoorde wijze af.

Accu's alleen in lege toestand naar een daarvoor aangewezen verwerkingsplaats brengen.

Accu's die niet helemaal leeg zijn, moeten ter voorkoming van kortsluiting van de insteekverbindingen met plakband worden geïsoleerd.
