| Тип продукту | Акумуляторний ударний шуруповерт |
| Бренд | Fein |
| Модель | ASCD 18200 W4 Select |
| Номінальна напруга | 18 В |
| Тип акумулятора | Літій-іонний (Li-Ion) |
| Швидкість без навантаження | Змінна залежно від налаштування (до 3000 об/хв) |
| Макс. крутний момент (жорстке закручування) | Приблизно 200 Нм |
| Напрямок обертання | Реверсивний (ліво/право) |
| Освітлення | Світлодіод у ручці (вказує на перевантаження) |
| Патрон | Квадрат 1/2" (12,7 мм) |
| Вага (згідно EPTA) | 2,3 кг |
| Розміри (Д x Ш x В) | Приблизно 200 x 80 x 240 мм |
| Живлення | Змінний акумулятор Fein 18 В |
| Сумісний зарядний пристрій | Зарядні пристрої Fein типу [T264] |
| Основні функції | Ударне закручування та відкручування, регулювання швидкості, блокування шпинделя |
| Обслуговування та очищення | Продуйте вентиляційні отвори сухим стисненим повітрям; очистіть контакти акумулятора сухою ганчіркою |
| Безпека | Автоматичне вимкнення при перевантаженні; захист від випадкового запуску; обов'язкове використання засобів захисту слуху та зору |
| Запчастини та ремонтопридатність | Список запасних частин доступний на www.fein.com; ремонт у авторизованому сервісному центрі |
| Гарантія | Відповідно до законодавства країни продажу |
Часті запитання - ASCD 18200 W4 Select Fein
Питання користувачів про ASCD 18200 W4 Select Fein
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого шуруповерт у форматі PDF безкоштовно! Знайдіть свій посібник ASCD 18200 W4 Select - Fein і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. ASCD 18200 W4 Select бренду Fein.
ПОСІБНИК КОРИСТУВАЧА ASCD 18200 W4 Select Fein
| ASCD18-300W2 (**) | |||
| Ступень М макс.х [Нм] Ф винта Класс твердости | |||
| 6 290 ≥ М 18 ≥ 8.8 | |||
| 5 210 ≥ М 16 ≥ 8.8 | |||
| 4 135 ≥ М 14 ≥ 8.8 | |||
| 3 | 8 5 | ≥ | М |
| 2 | 5 0 | ≥ | М |
| 1 | 2 5 | ≥ | М |
| ASCD12-150W8 (**) | |||
| Ступень М макс.х [Нм] Ф винта Класс твердости | |||
| 6 135 ≥ M | 14 ≥ 8.8 | ||
| 5 | 8 5 | ≥ | M |
| 4 | 5 0 | ≥ | M |
| 3 | 2 5 | ≥ | M |
| 2 | 1 0 | ≥ | M |
| 1 | 6 | ≥ | M 5 |
Переклад оригінальної інструкції з експлуатації.

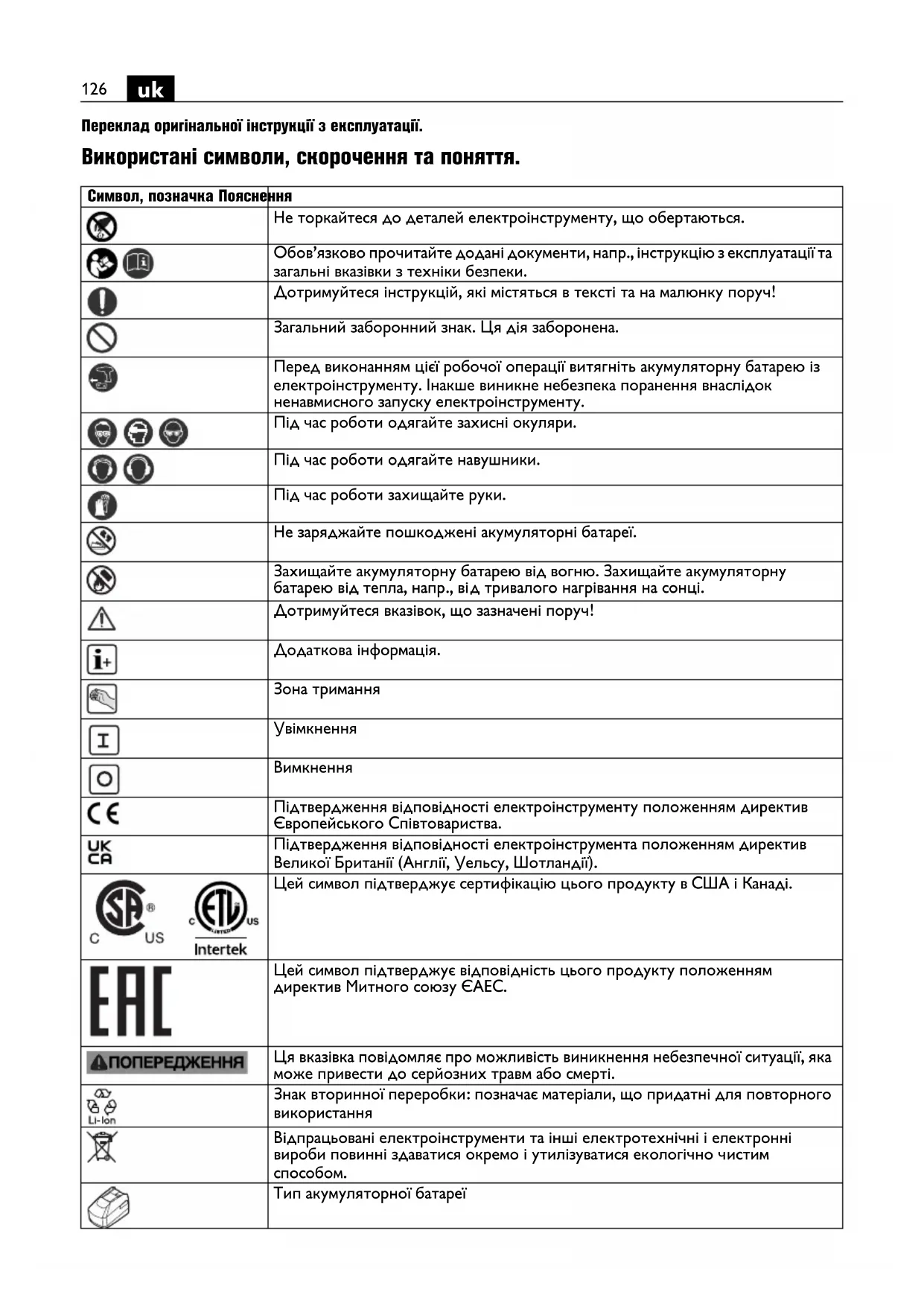

Використані символи, скорочення та поняття.
