| Ürün Tipi | Akülü Darbeli Tornavida |
| Marka | Fein |
| Model | ASCD 18200 W4 Select |
| Anma Gerilimi | 18 V |
| Pil Tipi | Lityum-iyon (Li-Ion) |
| Boşta Devir Hızı | Ayara göre değişken (3000 dev/dk'ya kadar) |
| Maks. Tork (sert vidalama) | Yaklaşık 200 Nm |
| Dönüş Yönü | Tersinir (sağ/sol) |
| Aydınlatma | Tutamakta LED (aşırı yükü gösterir) |
| Uç Tutucu | 1/2" (12,7 mm) Erkek Kare |
| Ağırlık (EPTA'ya göre) | 2,3 kg |
| Boyutlar (U x Y x G) | Yaklaşık 200 x 80 x 240 mm |
| Güç Kaynağı | Değiştirilebilir Fein 18 V Pil |
| Uyumlu Şarj Cihazı | Fein [T264] tipi şarj cihazları |
| Temel Fonksiyonlar | Darbeli vidalama ve sökme, hız ayarı, mil kilidi |
| Bakım ve Temizlik | Havalandırma deliklerini kuru basınçlı hava ile üfleyin; pil kontaklarını kuru bir bezle temizleyin |
| Güvenlik | Aşırı yükte otomatik durma; kazara yeniden başlamaya karşı koruma; işitme ve göz koruyucu kullanma zorunluluğu |
| Yedek Parçalar ve Onarılabilirlik | Yedek parça listesi www.fein.com adresinde mevcuttur; onarım yetkili servis tarafından yapılır |
| Garanti | Pazara sunulduğu ülkenin yasal düzenlemelerine uygun olarak |
Sık sorulan sorular - ASCD 18200 W4 Select Fein
Kullanıcıların soruları hakkında ASCD 18200 W4 Select Fein
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Vidalama PDF formatında ücretsiz! Kılavuzunuzu bulun ASCD 18200 W4 Select - Fein ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. ASCD 18200 W4 Select markasının Fein.
KULLANIM KILAVUZU ASCD 18200 W4 Select Fein
Orijinal kullanım kılavuzu çevirisi.

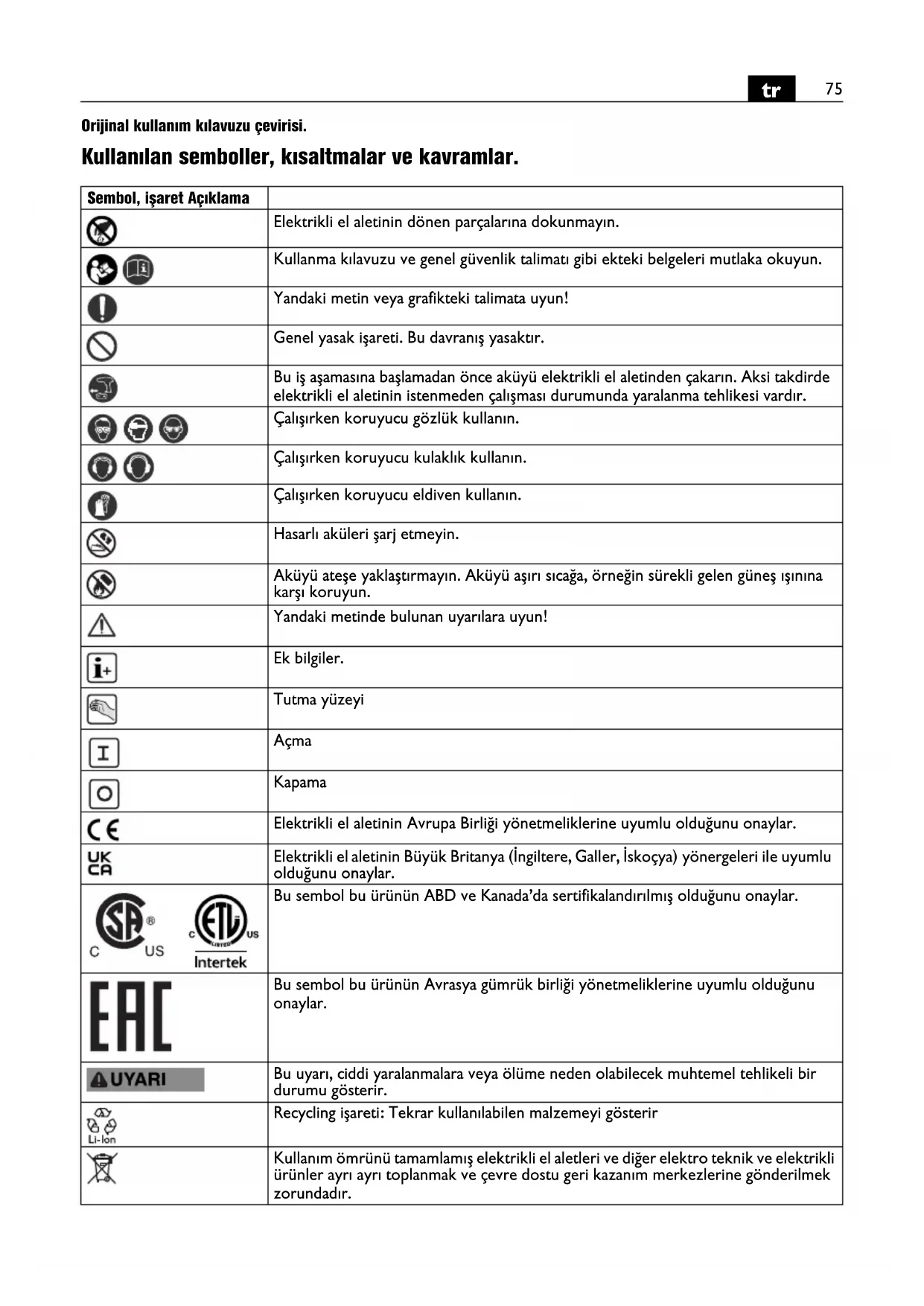

Kullanılan semboller, kısaltmalar ve kavramlar.
| Sembol, isaret Açıklama | ||
| [YWG] | Elektrikli el aletinin dönen parçalarına dokunmayın. | |
 | Kullanma kılavuzu ve genel güvenlik talimatı gibi ekteki belgeleri mutlaka okuyun. | |
| [0Z6Z] | Yandaki metin veya grafikteki talimata uyun! | |
| [HASH] | Genel yasak işareti. Bu davranış yasaktır. | |
| [YXX3] | Bu iş aşamasına başlamadan önce aküyü elektrikli el aletinden çakarın. Aksi takdirde elektrikli el aletinin istenmeden çalışması durumunda yaralanma tehlikesi vardır. | |
| [2TZ7] | Çalışırken koruyucu gözlük kullanın. | |
| [C7BA] | Çalışırken koruyucu kulaklık kullanın. | |
| [CBZA] | Çalışırken koruyucu eldiven kullanın. | |
 | Hasarlı aküleri şarj etmeyin. | |
 | Aküyü ateşe yaklaştırmayın. Aküyü aşırı sıcağa, örneğin sürekli gelen güneş ışınına karşı koruyun. | |
 | Yandaki metinde bulunan uyarılara uyun! | |
 | Ek bilgiler. | |
 | Tutma yüzeyi | |
 | Açma | |
 | Kapama | |
| [2KZK] | Elektrikli el aletinin Avrupa Birliği yönetmeliklerine uyumlu olduğunu onaylar. | |
 | Elektrikli el aletinin Büyük Britanya (İngiltere, Galler, İskoçya) yönergeleri ile uyumlu olduğunu onaylar. | |
 |  | Bu sembol bu ürünün ABD ve Kanada’da sertifikalandırılmış olduğunu onaylar. |
 | Bu sembol bu ürünün Avrasya gümrük birliği yönetmeliklerine uyumlu olduğunu onaylar. | |
 | Bu uyarı, ciddi yaralanmalara veya ölüme neden olabilecek muhtemel tehlikeli bir durumu gösterir. | |
 | Recycling işareti: Tekrar kullanılabilen malzemeyi gösterir | |
| [SKAA] | Kullanım ömrünü tamamlamış elektrikli el aletleri ve diğer elektro teknik ve elektrikli ürünler ayrı ayrı toplanmak ve çevre dostu geri kazanım merkezlerine gönderilmek zorundadır. | |
| Sembol, işaret | Açıklama | |
 | Akü tipi | |
 | Şarj cihazı tipi | |
| [41YTK] | Ağırlığı EPTA-Procedure 01’e uygun | |
 | Düşük devir sayısı | |
| [7STC] | Yüksek devir sayısı | |
 | zeminde tork | seyri, örneğin pullu vidalar ve somunlar (vida çapına ve dayanıklılığa bağlı) |
 | k zeminde tork | seyri, örneğin otomobil jantları, yaylı rondelalar, tabla yaylar, saplamalar, uzatmalar |
 | n ahşap gibi | yumuşak bir zemindeki (vida çapına ve vida uzunluğuna bağlı olarak), kurşun veya fiber disklerdeki tork seyri |
| * | Bu elektrikli el aleti farklı performans verili 12 V ve 14,4 V gerilim sınıfları ile de çalıştırılabilir. | |
| (**) rakam veya harf içerebilir | ||
| *** Kısmen teslimat kapsamında | ||
| (Ax – Zx) Kurum içinde kullanılan kod | ||
| Sembol Uluslar arası birim Ulusal birim Açıklama | |||
| UV V Elektriksel doğru akım | --- | ||
| f/Hz | Hz | Frekans | |
| n_0 | /min, ^-1 , rpm, r/min | /dak | Boştaki devir sayısı (akü tam şarjlı durumda) |
| n_S | /min, ^-1 | /dak | Darbe sayısı |
| M... | Nm | Nm | Tork (sert vidalama) |
| ○ | inch | İnc | İç altıgen uç kuvanı |
| inch | İnc | Uç kovanı dış dörtgen | |
| ∅ | mm | mm | Yuvarlak bir parçanın çapı |
| L_pA | dB | dB | Ses basıncı seviyesi |
| L_wA | dB | dB | Gürültü emisyonu seviyesi |
| L_pCpeak | dB | dB | En yüksek ses basıncı seviyesi |
| K... | Tolerans | ||
| a | m/s^2 | m/s^2 | Titreşim emisyon değeri EN 62841’e göre(üç yönün vektör toplamı) |
| a_h | m/s^2 | m/s^2 | Toplam titreşim sayısının aritmetik ortalama değeri |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,dak, m/s^2 | Temel ve türetilen değerler uluslararası birimlersistemi SI’den alınmıştır. | |
Güvenliğiniz için.
⚠️ UYARI
Bütün güvenlik talimat ve uyarılarını
okuyun. Güvenlik talimat ve uyarlarına uyulmadığı takdirde elektrik çarpması, yangın ve/veya ağır yaralanmalara neden olunabilir.
Bütün güvenlik talimatı ve uyarılarını ilerde kullanmak üzere saklayın.
Bu kullanma kılavuzunu ve ekteki “Genel güvenlik talimatı” ’ni (ürün kodu
3 41 30 465 06 0) esaslı biçimde okuyup tam olarak anlamadan bu elektrikli el aletini kullanmayın. Anılan belgeleri ileride kullanmak üzere saklayın ve elektrikli el aletini başkalarına verdiğinizde veya devrettiğinizde bu belgeleri de verin. İlgili ulusal çalışma hükümlerine de uyun.
Elektrikli el aletinin tanımı:
Hava koşullarına karşı korunmalı ortamlarda, FEIN tarafından izin verilen uçlar ve aksesuarla vida ve somunların takılıp sökülmesi için tasarlanmış elle yönlendirilen darbeli tork anahtarı.
Özel güvenlik talimatı.
Vidanın görüneyen elektrik kablolarına veya aletin kendi şebeke bağlantı kablosuna rastlama olasılığı bulunan işleri yaparken elektrikli el aletini izolasyonlu tutamağından tutun. Aletin ucu gerilim altındaki kablolara temas edecek olursa aletin metal parçaları da gerilime maruz kalabilir ve kullanıcı elektrik çarpma tehlikesi ile karşı karşıya kalabilir.
Görünmeyen elektrik kablolarına, gaz ve su borularına dikkat edin. Çalışmaya başlamadan önce delme yapacağını alanı örneğin bir metal tarama cihazı ile kontrol edin.
Çalışırken koruyucu kulaklık kullanın.
Kişisel koruyucu donanım kullanın. Yaptığınız işe göre tam yüz siperliği, göz koruma donanımı veya koruyucu gözlük kullanın. Eğer uygunsa küçük taşlama ve malzeme parçacıklarına karşı koruma sağlayan toz maskesi, koruyucu kulaklık, koruyucu iş eldivenleri veya özel iş önlüğü kullanın. Gözler çeşitli uygulamalarda etrafa savrulan parçacıklardan korunmalıdır. Toz veya soluma maskesi çalışma sırasında ortaya çıkan tozları filtre eder. Üzun süre yüksek gürültü altında çalışırsanız işitme kaybına uğrayabilirsiniz.
iş parçasını emniyete alın. Bir germe donanımı ile emniyete alınmış iş parçası elle tutmaya oranla daha güvenli işlenir.
Çalışırken elektrikli el aletini sıkıca tutun. Kısa süreli reaksiyon momentleri ortaya çıkabilir.
Magnezyum içeren malzemeleri işlemeyin. Yangın çıkma tehlikesi vardır.
CFK (Karbon fiber takviyeli plastik) ve asbest içeren malzemeleri işlemeyin. Bu malzemeler kanserojen kabul edilmektedir.
Elektrikli el aletinin üstüne etiket ve işaretlerin vidalanması veya perçinlenmesi yasaktır. Hasar gören izolasyon elektrik çarpmasına karşı koruma sağlamaz. Yapışıcı etiketler kullanın.
Elektrikli el aletinin üreticisi tarafından özel olarak geliştirilmemiş veya onaylanmamış aksesuar kullanmayın. Herhangi bir aksesuarın elektrikli el aletinize uyması güvenli işletme için tek başına yeterli değildir.
Çalışmaya başlamadan önce ucun güvenli biçimde takıldığından emin olun. Delikli dörtgen uç kovanlarında uç ek olarak biçimsel kavrama yoluyla emniyete alınmalıdır. Gevşek veya güvenli biçimde sabitlenmemiş uçlar ayrılabilir veya savrulabilir. Bu da yaralanmalara neden olabilir.
Elektrikli el aletinin havalandırma aralıklarını metal olmayan araçlarla düzenli aralıklarla temizleyin. Motor fanı tozu gövdenin içine çeker. Metal tozunun aşırı ölçüde birikmesi elektriksel tehlike yaratır.
Hiçbir zaman yakın mesafelerden elektrikli el aletinin lambasının ışığına bakmayın. Lambanın ışığını hiçbir zaman yakınınızdaki kişilerin gözlerine doğrultmayın. Işık kaynağının yaydığı ışın gözlere zarar verebilir.
Elektrikli el aletini kendinize, başkalarına veya hayvanlara doğrultmayın. Keskin veya ısınmış uçlar nedeniyle yaralanma tehlikesi vardır.
Uç bloke olduğunda elektrikli el aletini hemen kapatın. Uç bloke olduğu sürece elektrikli aletini tekrar çalıştırmayın; aksi takdirde yüksek reaksiyon momentli geri tepme oluşabilir. Ucun bloke olma nedenini güvenlik talimatını göz önünde bulundurarak tespit edin ve giderin. Bunun nedenleri şunlar olabilir:
- İş parçası içinde takılma
- İşlenen malzemenin delinmesi
- Élektrikli el aletinin aşırı ölçüde zorlanması.
Akünün (akü bloğu) kullanımı ve bakımı.
Akü ile çalışırken yanma, yangın, patlama, cilt yaralanması veya benzeri yaralanmalardan kaçınmak için aşağıdaki uyarılara uyun:
Aküler açılmamalı, dağıtılmamalı veya kırılmamalıdır. Aküleri mekanik çarpma ve darbelere karşı koruyun.
Aküler hasar gördüğü veya usulüne aykırı biçimde kullanıldığı takdirde zararlı buhar veya sıvılar dışarı çıkarabilirler. Bu buharlar solunum yollarını tahriş edebilir. Dışarı çıkan akü sıvısı cilt tahrişlerine veya yanmalara neden olabilir.
Aküden dışarı sızan sıvı yakınınızdaki nesnelere ulaşacak olursa, bunları kontrol edin ve sıvının temas ettiği yüzeyi temizleyin ve gerektiğiinde nesneyi değiştirin.
Aküyü sıcağa veya ateşe maruz bırakmayın. Aküyü doğrudan güneş ışını alan yerlerde saklamayın.
Aküyü ancak kullanacağını zaman orijinal ambalajından çıkarın.
Elektrikli el aletinin kendinde bir çalışma yapmadan önce aküyü aletten çıkarın. Elektrikli el aleti yanlışlıkla çalışacak olursa yaralanma tehlikesi ortaya çıkar.
Aküyü sadece elektrikli el aleti kapalı durumda takın. Aküyü sadece elektrikli el aleti kapalı durumda iken çıkarın.
Aküyü çocuklardan uzak tutun.
Aküyü temiz tutun ve neme ve suya karşı koruyun. Akünün ve elektrikli el aletinin kirlenen bağlantı yerlerini kuru ve temiz bir bezle temizleyin.
Sadece elektrikli el aletiniz için tasarlanmış sağlam ve çalışır durumdaki FEIN akülerini kullanın. Yanış, hasarlı, onarım görmüş, modifike edilmiş, taklit veya değişik marka akülerle çalışmak ve bunları şarj etmek yangın ve/veya patlamalara neden olabilir.
Akü şarj cihazının kullanım kılavuzundaki güvenlik talimatı hükümlerine uyun.
El kol titreşimi
Bu talimatta belirtilen titreşim seviyesi EN 62841'e uygun bir ölçme yöntemi ile belirlenmiş olup, elektrikli el aletlerinin mukayesesinde kullanılabilir. Bu değer ayrıca kullanıcıya binen titreşim yükünün geçici olarak tahmin edilmesine de uygundur.
Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanımlarına aittir. Ancak elektrikli el aleti farklı uçlar veya yetersiz bakımla farklı işlerde kullanılacak olursa, titreşim seviyesinde farklılıklar ortaya çıkabilir. Bu da toplam çalışma süresinde kullanıcıya binen titreşim yükünü önemli ölçüde artırabilir.
Kullanıcıya binen titreşim yükünü tam olarak tahmin edebilmek için, aletin kapalı veya açık olduğu halde gerçekten kullanımda olmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresinde kullanıcıya binen titreşim yükünü önemli ölçüde azaltabilir.
Kullanıcıyı titreşim etkilerine karşı korumak üzere ek güvenlik önlemleri tespit edin; örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş süreçlerinin organize edilmesi.
Tehlikeli tozlarda çalışma
Bu aletle malzemelerin kazındığı işlerde tehlikeli olabilecek tozlar ortaya çıkar.
Orneğin asbest, asbest içeren malzemeler, kurşun içeren boyalar, metaller, bazı ahşap türleri, mineraller, taş içerikli malzemelere ait silikat parçacıkları, boya incelticiler, ahşap koruyucu maddeler, su araçlarında kullanılan zehirli koruyucu maddelere dokunmak veya bunları solumak kullanıcılarda alerjik reaksiyonlara ve/veya solunum yolu hastalıklarına, üreme rahatsızlıklarına neden olabilir. Tozların solunma tehlikesi yayılımla ilgilidir. Yaptığınız işte ortaya çıkan toza uygun bir emme tertibatı ve kişisel koruyucu donanım kullanın ve çalıştığınız yerin iyice havalandırılmasını sağlayın. Asbest içeren malzemelerin işlenmesini uzmanlara bırakın.
Ahşap tozu ve hafif metal tozu, kızgın malzeme tozu ile kimyasal maddelerin karışımı elverişsiz koşullarda kendiliğinden tutuşabilir ve patlamaya neden olabilir.
Çalışırken ortaya çıkan kıvılcımların toz haznelerine yönelmesini, elektrikli aletinin ve malzeme kazıma işlemi esnasında ortaya çıkan malzemenin aşırı ölçüde ısınmasını önleyin, toz haznelerini zamanında boşaltın, malzeme üreticisinin talimatlarına ve ülkenizdeki malzeme işleme yönetmeliklerine uyun.
Çalışırken dikkat edilmesi gereken hususlar.
Dönme yönü değiştirme şalterini sadece motor dururken kullanın.
Elektrikli el aletinin termik zorlanması tutamaktaki LED'in yanıp sönmesi ile gösterilir.
Aşırı zorlanma durumunda elektrikli el aleti kapanır.
UYARI
Yanma tehlikesi. Uç uygulama esnasında aşırı ölçüde ısınabilir. Şu
durumlarda akünün soğumasını bekleyin:
- Elektrikli el aletini elinizden bıraktığınızda
- Uç değiştirmeden önce
Örneğin taşıma esnasında yanlışlıkla çalıştırmayı önlemek için dönme yönü değiştirme şalterini orta konuma getirin.
Döner durumdaki uç kayabileceğinden, elektrikli el aletini sadece kapalı durumda somun veya vida üzerine yerleştirin.
Vidaları takarken ve vidaları sökerken elektrikli el aletini vidaya göre 90° ile tutun.
Eğik tuttuğunuz takdirde vida başı hasar görebilir ve kullanılan kuvvet vidaya aktarılamaz.
Gereksiz uzunluktaki darbeleme süresi elektrikli el aletinin aşınmasını hızlandırır.
İlgili vidalama işlemine ait darbeleme süresini belirleyin ve gerçek olarak ulaşılan sıkma torkunu bir tork anaharı ile kontrol edin.
Darbeleme süresine ait referans değerler sayfa 13'teki grafikte gösterilmektedir.
Vida büyüklüğüne göre darbeli somun sıkma makinesinin ayarlanma tavsiyesi:
| ASCD18-1000W34 (**) | ||||
| Kademe M max [Nm] Vida-∅ Dayahim sinifi | ||||
| 6 | 1 | 0 | 5 | 0 ≥ |
| 5 | 9 | 0 | 0 | ≥ M |
| 4 750 ≥ M | 24 ≥ 8.8 | |||
| 3 | 6 | 0 | 0 | ≥ M |
| 2 450 ≥ M | 20 ≥ 8.8 | |||
| 1 | 3 | 0 | 0 | ≥ M |
ASCD18-1000W34 ( ^** ): 3/4 redüksiyon adaptörü takılı darbeli somun sıkma makinesini 1/2'de maksimum kademe 3'te (600 Nm) kullanın.
| ASCD18-300W2 (**) | ||||
| Kademe M max [Nm] Vida-∅ Dayanım sınıfı | ||||
| 6 | 2 | 9 | 0 | ≥ |
| 5 210 ≥ M | 16 ≥ 8.8 | |||
| 4 135 ≥ M | 14 ≥ 8.8 | |||
| 3 | 8 | 5 | ≥ | M |
| 2 | 5 | 0 | ≥ | M |
| 1 | 2 | 5 | ≥ | M |
| ASCD12-150W8 (**)Kademe M max [Nm] Vida-∅ Dayanım sınıfı | ||||
| 6 135 ≥ M | 14 ≥ 8.8 | |||
| 5 | 8 | 5 | ≥ | M |
| 4 | 5 | 0 | ≥ | M |
| 3 | 2 | 5 | ≥ | M |
| 2 | 1 | 0 | ≥ | M |
| 1 | 6 | ≥ | M 5 ≥ | |
Akünün bakımı.
Saklama, aküyü sadece 5 °C – 45 °C (41 °F – 113 °F) işletme sıcaklığında FEIN şarj cihazlarında çalıştırın ve şarj edin. Akü sıcaklığı şarj işlemi başlangıcında akü işletme sıcaklığı aralığında olmalıdır.
| LED gösterge | Anlamı İşlem | |
| 1 – 4 yeşil LED | Yüzde olarak şarj durumu | İşletme |
| Sürekli kırmızı ışık | Akü hemen hemen boş | Aküyü şarj edin |
| Yanıp sönen kırmızı ışık | Akü işletmeye hazır değil | Aküyü akü işletme sıcaklığı aralağına getirin, sonra şarj edin |
Akünün yüzde olarak gerçek şarj durumu sadece elektrikli el aletinin motoru dorurken gösterilir. Akü derin deşarj durumunda ise elektronik sistem motoru otomatik olarak durdurur.
Bakım ve müşteri servisi.
Aşırı kullanım koşullarında metaller işlenirken elektrikli el aletinin içinde iletken toz birikebilir. Havalandırma aralıklarından kuru ve yağsız basınçlı hava ile elektrikli el aletinin iç kısmını sık sık temizleyin.
Asbeste temas eden ürünler onarım işlemine gönderilemez. Asbestle kirlenen ürünleri ülkenizdeki asbest içerikli atıklara ilişkin yasal mevzuata uygun olarak atın.
Bu elektrikli el aletinin güncel yedek parça listesini İnternette www.fein.com. sayfasında bulabilirsiniz. Sadece orijinal yedek parçalar kullanın.
Aşağıdaki parçaları gerektiğinde kendiniz de değiştirebilirsiniz:
Uçlar, akü, kemer askısı, bits deposu
Teminat ve garanti.
Ürüne ilişkin teminat piyasaya sunulduğu ülkenin yasal düzenlemeleri çerçevesinde geçerlidir. Ayrıca FEIN, FEIN üretici garanti beyanına uygun bir garanti sağlar. Elektrikli el aletinizin teslimat kapsamında bu kullanma kılavuzunda tanımlanan veya şekli gösterilen aksesuarın sadece bir parçası da bulunabilir.
Uyumluluk beyanı.
CE beyanı Sadece Avrupa Birliği ve EFTA üyeleri (European Free Trade Association) ve sadece AB ve EFTA pazarları için tasarlanan ürünler için geçerlidir. Ürün AB pazarına sunulduğunda UKCA işareti geçerliliğini yitirir.
UKCA beyanı Sadece Britanya pazarı (İngiltere, Galler ve İskoçya) ve Britanya pazarı için tasarlanmış ürünler için geçerlidir. Ürün Britanya pazarına sunulduğunda CE işareti geçerliliğini yitirir.
FEIN firması tek sorumlu olarak bu ürünün bu kullanım kılavuzunun son sayfasında belirtilen ilgili koşullara uygun olduğunu beyan eder.
Teknik belgelerin bulunduğu merkez:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Çevre koruma, tasfiye.
Ambalaj malzemesi, kullanım ömrünü tamamlamış elektrikli el aletleri ve aksesuar çevre dostu geri kazanım merkezine gönderilmelidir.
Aküleri sadece deşarj olmuş durumda ve çevre koruma hükümlerine uygun olarak tasfiye yapacak bir merkeze gönderin.
Tam olarak deşarj olmamış akülerde kısa devre tehlikesini önlemek üzere bağlantı fişini yapışkan bantla izole edin.
