Tipo de produto	Parafusadeira de impacto sem fio
Marca	Fein
Modelo	ASCD 18200 W4 Select
Tensão nominal	18 V
Tipo de bateria	Íon de lítio (Li-Ion)
Velocidade sem carga	Variável conforme ajuste (até 3000 rpm)
Torque máx. (aperto duro)	Aproximadamente 200 Nm
Sentido de rotação	Reversível (esquerda/direita)
Iluminação	LED no cabo (indica sobrecarga)
Porta-ferramenta	Quadrado macho 1/2" (12,7 mm)
Peso (conforme EPTA)	2,3 kg
Dimensões (C x A x P)	Aproximadamente 200 x 80 x 240 mm
Alimentação	Bateria intercambiável Fein 18 V
Carregador compatível	Carregadores Fein do tipo [T264]
Principais funções	Aperto e desaperto com impacto, ajuste de velocidade, trava do fuso
Manutenção e limpeza	Soprar as saídas de ventilação com ar comprimido seco; limpar os contatos da bateria com um pano seco
Segurança	Parada automática em caso de sobrecarga; proteção contra religamento acidental; uso obrigatório de proteção auditiva e ocular
Peças de reposição e reparabilidade	Lista de peças de reposição disponível em www.fein.com; reparo por serviço de assistência técnica autorizado
Garantia	De acordo com a regulamentação legal do país de comercialização

Perguntas frequentes - ASCD 18200 W4 Select Fein

Como trocar uma ponta na parafusadeira Fein ASCD 18200?

Antes de qualquer troca de acessório, remova a bateria da ferramenta. Use uma ponta adequada ao porta-ferramenta quadrado macho 1/2". Insira a ponta até o batente e verifique se está bem fixada.

Como verificar o estado de carga da bateria?

O estado de carga é indicado pelos LEDs verdes na bateria (1 a 4 LEDs = porcentagem). Quando o motor estiver parado, pressione o botão da bateria para exibir o nível. Um LED vermelho fixo significa bateria quase vazia, LED vermelho piscando indica temperatura fora da faixa.

O que fazer em caso de sobrecarga térmica da ferramenta?

O LED no cabo pisca para sinalizar sobrecarga. A ferramenta para automaticamente. Deixe-a esfriar antes de reutilizar. Evite travar o acessório e respeite as durações de impacto recomendadas.

Como fazer a manutenção da parafusadeira Fein?

Limpe regularmente as saídas de ventilação com ar comprimido seco e sem óleo. Limpe os contatos da bateria com um pano seco. Não use produtos químicos. Para peças internas, confie a manutenção a um profissional.

Quais tipos de parafusos e porcas podem ser apertados com esta ferramenta?

Esta ferramenta é projetada para aperto e desaperto a seco de parafusos e porcas, principalmente em madeira, metal e construção. Use acessórios autorizados pela Fein. Para aplicações precisas, consulte a tabela de torques no manual.

Posso usar uma bateria de outra marca?

Não, use apenas baterias originais Fein projetadas para esta ferramenta. O uso de baterias não conformes pode causar risco de incêndio, explosão ou mau funcionamento.

Como ajustar o sentido de rotação?

O comutador de sentido de rotação fica próximo ao gatilho. Empurre para a esquerda para rotação para a direita (aperto), para a direita para rotação para a esquerda (desaperto). Mude o sentido apenas quando o motor estiver completamente parado.

A ferramenta tem proteção contra religamento acidental?

Sim, coloque sempre o comutador de sentido de rotação na posição central durante o transporte ou armazenamento para evitar acionamento acidental. Além disso, remova a bateria antes de qualquer intervenção.

Onde encontrar peças de reposição para a Fein ASCD 18200?

A lista atual de peças de reposição está disponível no site www.fein.com. Use exclusivamente peças originais Fein. Para substituição de ferramentas de trabalho, bateria ou suporte de cinto, você pode fazer você mesmo.

Como descartar a bateria no fim da vida útil?

Não jogue a bateria no lixo doméstico. Descarregue-a completamente antes de levar a um centro de reciclagem. Se não estiver completamente descarregada, isole os contatos com fita adesiva para evitar curto-circuito.

MANUAL DE UTILIZADOR ASCD 18200 W4 Select Fein

Tradução do manual de instruções original.

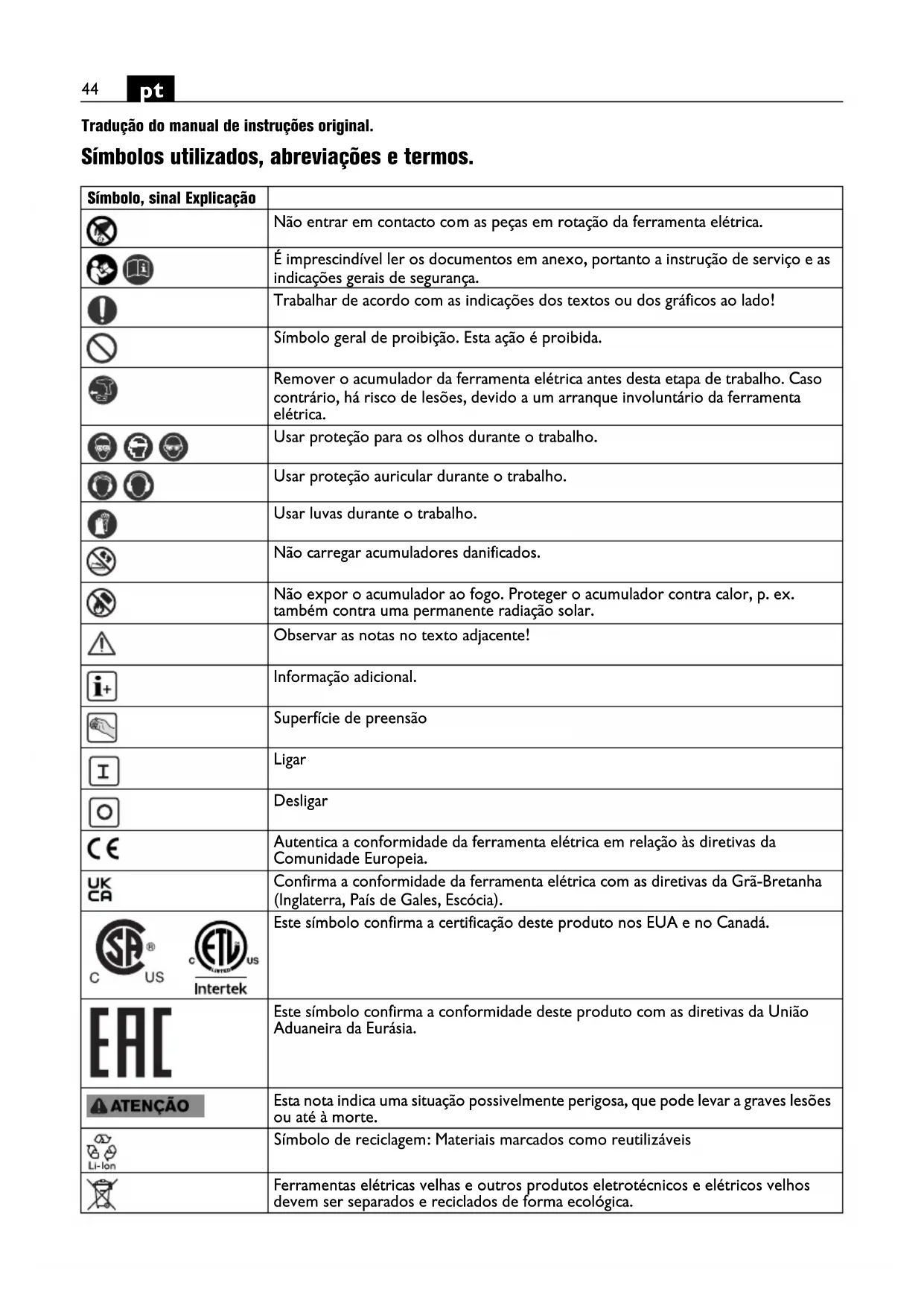

Símbolos utilizados, abreviações e termos.

Símbolo, sinal Explicação
		Não entrar em contacto com as peças em rotação da ferramenta elétrica.
		É imprescindível ler os documentos em anexo, portanto a instrução de serviço e as indicações gerais de segurança.
		Trabalhar de acordo com as indicações dos textos ou dos gráficos ao lado!
		Símbolo geral de proibição. Esta ação é proibida.
		Remover o acumulador da ferramenta elétrica antes desta etapa de trabalho. Caso contrário, há risco de lesões, devido a um arranque involuntário da ferramenta elétrica.
		Usar proteção para os olhos durante o trabalho.
		Usar proteção auricular durante o trabalho.
		Usar luvas durante o trabalho.
		Não carregar acumuladores danificados.
		Não expor o acumulador ao fogo. Proteger o acumulador contra calor, p. ex. também contra uma permanente radiação solar.
		Observar as notas no texto adjacente!
		Informação adicional.
		Superfície de preensão
		Ligar
		Desligar
		Autentica a conformidade da ferramenta elétrica em relação às diretivas da Comunidade Europeia.
		Confirma a conformidade da ferramenta elétrica com as diretivas da Grã-Bretanha (Inglaterra, País de Gales, Escócia).
US Intertek		Este símbolo confirma a certificação deste produto nos EUA e no Canadá.
		Este símbolo confirma a conformidade deste produto com as diretivas da União Aduaneira da Eurásia.
		Esta nota indica uma situação possivelmente perigosa, que pode levar a graves lesões ou até à morte.
		Símbolo de reciclagem: Materiais marcados como reutilizáveis
		Ferramentas elétricas velhas e outros produtos eletrotécnicos e elétricos velhos devem ser separados e reciclados de forma ecológica.
Símbolo, sinal		Explicação
		Tipo de acumulador
		Tipo de carregador
[G255]		Peso conforme EPTA-Procedure 01
		Pequeno n° de rotações
		Grande n° de rotações
		Decurso do binário com uma base dura, p. ex. parafusos e porcas com arruelas (dependendo do diâmetro do parafuso e da rigidez)
		Decurso do binário com base elástica, p. ex. jantes, arruelas elásticas, molas de disco, cavilhas roscadas nas pontas, extensões
		Decurso do binário para superfícies macias, p.ex. madeira (dependendo do diâmetro e do comprimento do parafuso), arruelas de chumbo ou de fibra
* A ferramenta elétrica pode ser operada, adicionalmente, com as classes de tensão de 12 V e de 14,4 V, com dados de potência divergentes.
(**) pode conter cifras ou letras
*** parcialmente no volume de fornecimento
(Ax - Zx) Marcação para finalidades internas

Sinal Unidade internacional Unidade nacional Explicação
UV V Tensão elétrica contínua		—
f	Hz	Hz	Frequência
n_0	/min, min ^-1 , rpm, r/min	rpm	Número de rotações em vazio (com o acumulador completamente carregado)
n_S	/min, rpm	/min N° de percussões
M...	Nm	Nm	Binário(aparafusamento duro)
○	inch	polegadas	Fixação da ferramenta Sextavado interior
■	inch	polegadas	Fixação da ferramenta Quadrado exterior
∅	mm	mm	Diâmetro para uma peça redonda
L_pA	dB	dB	Nível de pressão acústica
L_wA	dB	dB	Nível da potência acústica
L_pCpeak	dB	dB	Máximo nível de pressão acústica
K...			Aceleração
a	m/s ^2	m/s ^2	Valor de emissão de oscilações conforme EN 62841 (soma dos vetores das três direções)
a_h	m/s ^2	m/s ^2	média aritmética dos valores totais de vibração
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Unidades básicas e deduzidas do sistema de unidades internacional SI.

Para a sua segurança.

ATENÇÃO

Devem ser lidas todas as indicações de advertência e todas as instru-

ções. O desrespeito às advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

Não utilizar esta ferramenta elétrica antes de ter lido atentamente e compreendido a Instrução de serviço e as “Indicações gerais de segurança”

(número de documento 3 41 30 465 06 0) fornecidas com o aparelho. A documentação mencionada deve ser guardada para futura referência e deve ser entregue com a ferramenta elétrica caso esta for passada a diante ou vendida.

Observar também as respectivas diretivas de proteção de trabalho.

Finalidade da ferramenta:

berbequim de percussão manual para atarraxar e desatarraxar parafusos e porcas com as ferramentas de trabalho e acessórios homologados pela FEIN, sem adução de água em áreas protegidas contra intempéries.

Indicações especiais de segurança.

Ao executar trabalhos durante os quais possam ser atingidos cabos elétricos, deverá sempre segurar a ferramenta elétrica pelas superfícies isoladas do punho.

O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque elétrico.

Tenha atenção com cabos elétricos, tubos de gás e de água escondidos. Controlar a área de trabalho com p. ex. um detetor de metal, antes de iniciar o trabalho.

Usar proteção auricular durante o trabalho.

Utilizar um equipamento de proteção pessoal. De acordo com a aplicação, deverá utilizar uma proteção para todo o rosto, proteção para os olhos ou óculos protetores. Se for necessário, deverá utilizar uma máscara contra pó, proteção auricular, luvas de proteção ou um avental especial, para proteger-se de pequenas partículas de amoladura e de material. Os olhos devem ser protegidos contra partículas a voar, produzidas durante as diversas aplicações. A máscara contra pó ou a máscara de respiração devem ser capazes de filtrar o pó produzido durante a respectiva aplicação. Se for sujeito durante longo tempo a fortes ruídos, poderá sofrer a perda da capacidade auditiva.

Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa através de um dispositivo de fixação está mais firme do que segurada com as mãos.

Segurar a ferramenta elétrica com firmeza. Podem ocorrer por instantes altos momentos de reação.

Não deve ser processado material que contenha magnésio. Existe perigo de incêndio.

Não se deve processar PRFC (polímero de fibra de carbono reforçado) nem material que contenha asbesto.

Estes são considerados carcinogénicos.

É proibido aparafusar ou rebitar placas e símbolos na ferramenta elétrica. Um isolamento danificado não oferece qualquer proteção contra choques elétricos. Utilizar placas adesivas.

Não utilizar acessórios que não foram especialmente desenvolvidos ou homologados pelo fabricante da ferramenta elétrica. Um funcionamento seguro não é assegurado apenas por um acessório apropriado para a sua ferramenta elétrica.

Antes de usar, certifique-se de que a ferramenta de trabalho esteja firmemente fixada. No caso de um alojamento de ferramenta quadrado com orifício, o a ferramenta de trabalho também deve ser fixada com uma união positiva. Ferramentas de trabalho soltas ou que não estejam firmes podem se soltar ou podem ser atiradas para fora. Isso pode causar ferimentos.

Limpar em intervalos regulares as aberturas de ventilação da ferramenta elétrica com ferramentas não-metálicas. O ventilador do motor aspira pó para dentro da caixa da máquina. Um acúmulo excessivo de pó de metal pode causar perigos elétricos.

Jamais olhar diretamente na luz da lâmpada da ferramenta elétrica a partir de curtas distâncias. Jamais apontar a luz da lâmpada na direção dos olhos de outras pessoas, que se encontrem nas proximidades. A radiação produzida pela lâmpada prejudica os olhos.

Não apontar a ferramenta elétrica na sua direção, nem na direção de outras pessoas ou animais. Há perigo de lesões devido a ferramentas de trabalho afiadas ou quentes.

Desligue imediatamente a ferramenta elétrica se a ferramenta de trabalho inserida bloquear. Não voltar a ligar a ferramenta elétrica enquanto a ferramenta de trabalho estiver bloqueada; isto poderia resultar num contra-golpe com um elevado momento de reação. Determinar e corrigir a causa do bloqueio da ferramenta de trabalho, tendo em conta as indicações de segurança. Possíveis causas podem ser:

- Inclinação da peça a ser processada

- Ruptura do material a ser processado

- Sobrecarga da ferramenta elétrica.

Utilização e tratamento do acumulador (bloco de acumulador).

Para evitar perigos como queimaduras, incêndio, explosão, lesões na pele e outras lesões durante o manuseio do acumulador, devem ser observados as seguintes indicações:

Os acumuladores não devem ser desmontados, abertos nem decompostos. Os acumuladores não devem ser expostos a golpes mecânicos. Em caso de danos e de utilização incorreta do acumulador, podem escapar vapores e líquidos nocivos. É possível que os vapores irritem as vias respiratórias. Líquido do acumulador a escapar pode levar a irritações da pele ou queimaduras.

Se o líquido que escapa do acumulador danificado entrar em contacto com objetos que se encontrem por perto, deverá controlar os devidos objetos e, se necessário, limpá-los ou substituí-los.

Não expor o acumulador a calor nem a fogo. Não armazenar o acumulador sob direta incidência de raios solares.

Só retirar o acumulador da embalagem original quando ele for utilizado.

Antes de trabalhos na ferramenta elétrica, deverá retirar o acumulador da ferramenta elétrica. Há risco de lesões, se a ferramenta elétrica arrancar involuntariamente.

O acumulador só deve ser encaixado quando a ferramenta elétrica estiver desligada.

Só retirar o acumulador com a ferramenta elétrica desligada.

Mantenha os acumuladores fora do alcance de crianças.

Manter o acumulador limpo e protegido contra humidade e água. Limpar as conexões sujas do acumulador e da ferramenta elétrica com um pano seco e limpo.

Só utilizar acumuladores FEIN originais intactos, destinados para a sua ferramenta elétrica. Ao trabalhar ou ao carregar com acumuladores falsos, danificados, reparados ou restaurados, imitações e produtos de outras marcas há perigo de incêndio e/ou de explosão.

Seguir as indicações de segurança que se encontram na instrução de serviço do carregador do acumulador.

Vibração da mão e do braço

O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 62841 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação preliminar da carga de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar nitidamente o impacto de vibrações durante o completo período de trabalho.

Para uma avaliação exata do impacto de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar realmente a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante o completo período de trabalho.

Como medidas de segurança adicionais para a proteção do operador contra o efeito das vibrações, deveria determinar por exemplo: Manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.

Manuseio de pós nocivos

Durante processos de desbaste de material são produzidos pós que podem ser nocivos à saúde.

O contacto ou a inalação de alguns pós, como p. ex. de asbesto ou materiais que contêm asbesto, de pinturas que contêm chumbo, de metal, de alguns tipos de madeira, de minerais, de partículas de silicato de substâncias minerais, de solventes de tintas, de preservantes de madeira e de antifouling para veículos aquáticos, podem provocar reações alérgicas em pessoas e/ou doenças das vias respiratórias, cancro e danos de reprodução. O risco devido à inalação de pós depende da exposição. Utilize uma aspiração apropriada para os pó produzido, assim como um equipamento de proteção pessoal e assegure uma boa ventilação do local de trabalho. O processamento de materiais que contém asbesto só deve ser realizado por pessoal especializado. Em condições desfavoráveis é possível que pó de madeira e pó de metal leve, misturas quentes de pó de lixa e substâncias químicas possam se inflamar ou causar uma explosão. Evite voo de faíscas na direção do contentor de pó, assim como o sobreaquecimento da ferramenta elétrica e do material a ser lixado, esvaziar o contentor de pó a tempo e observe as indicações de trabalho do fabricante do material, assim como as diretivas para os materiais a serem trabalhados, vigentes no seu país.

Instruções de serviço.

Só acionar o comutador do sentido de rotação com o motor parado.

Uma sobrecarga térmica da ferramenta elétrica é indicada através do LED intermitente no punho.

A ferramenta elétrica desliga-se automaticamente no caso de uma sobrecarga.

ATENÇÃO

Perigo de queimaduras. A ferra- menta de trabalho pode ficar quente

durante a utilização. Deixe a ferra-

menta de trabalho arrefecer:

- depois de depositar a ferramenta elétrica

- antes da troca de ferramenta.

Colocar o comutador do sentido de rotação na posição central, para evitar uma colocação em funcionamento involuntária, por exemplo durante o transporte.

Só colocar a ferramenta elétrica sobre a porca ou o parafuso quando ele estiver desligada, caso contrário a ferramenta de trabalho, a girar, pode escorregar.

Segure a ferramenta elétrica perpendicularmente ao parafuso num ângulo de 90° ao atarraxar e desatarraxar. Se a ferramenta elétrica for aplicada inclinada, a cabeça do parafuso pode ser danificada e a força não será transferida para o parafuso.

Um período de percussão desnecessariamente longo aumenta o desgaste da ferramenta elétrica.

Determinar a duração de percussão para o respectivo caso de aparafusamento e controlar o binário de aperto, realmente alcançado, com uma chave dinamométrica.

Valores de paragem para a duração da percussão se encontram no diagrama na página 13.

Recomendação para o ajuste da aparafusadora de percussão, dependendo do tamanho do parafuso:

ASCD18-1000W34 (**)
Nivel	Mmax [Nm] Φ		de para-fuso		Classe de rigidez
6	1	0	5	0	≥	M 2
5	9	0	0	≥	M	2 7
4 750	≥ M 24 ≥ 8.8
3	6	0	0	≥	M	2 2
2 450	≥ M 20 ≥ 8.8
1	3	0	0	≥	M	1 8

ASCD18-1000W34 ( ^** ): Se o berbequim com percussão for usado com um adaptador de redução de 3/4 pol em 1/2 pol, este deve funcionar no máximo até o nível 3 (600 Nm).

ASCD18-300W2 (**)
Nível M max [Nm] θ			de para-fuso	Classe de rigidez
6 290	≥ M 18 ≥ 8.8
5 210	≥ M 16 ≥ 8.8
4 135	≥ M 14 ≥ 8.8
3	8	5	≥ M	1	2 ≥
2	5	0	≥ M	1	0 ≥
1	2	5	≥ M	8	≥ 8

ASCD12-150W8 (**)
Nível M max [Nm] Φ			de para-fuso		Classe de rigidez
6 135	≥ M	14 ≥ 8.8
5	8	5	≥	M	1	2 ≥
4	5	0	≥	M	1	0 ≥
3	2	5	≥	M	8	≥ 8
2	1	0	≥	M	6	≥ 8
1	6	≥	M	5	≥	8 .

Manuseio com o acumulador.

Armazenar, operar e carregar o acumulador somente com os carregadores FEIN, na faixa de temperatura operacional de 5 °C – 45°C (41 °F – 113°F). A temperatura do acumulador deve estar na faixa de temperatura operacional do acumulador desde o início do processo de carregamento.

Indicação LED	Significado Ação
1 – 4 LEDs verdes	Estado de carga porcentual	Funcionamento
Luz contínua vermelha	O acumulador está quase vazio	Carregar o acumulador
Luz vermelha intermitente	O acumulador não está pronto para funcionar	O acumulador deve estar na sua faixa de temperatura operacional antes de ser carregado

O verdadeiro porcentual do estado de carga do acumulador só é indicado quando o motor da ferramenta elétrica está parado.

Se houver uma descarga total do acumulador, a eletrónica pára automaticamente o motor.

Manutenção e serviço pós-venda.

No caso de aplicações extremas, é possível que durante o processamento de metais se deposite pó condutivo no interior da ferra-

menta elétrica. Soprar frequentemente o interior da ferramenta elétrica, pelas aberturas de ventilação, com ar comprimido seco e livre de óleo.

Produtos que entraram em contacto com asbesto não devem ser enviados para reparo. Produtos contaminados com asbesto devem ser descartados de acordo com as regulamentações locais para o descarte de resíduos que contém asbesto.

A atual lista de peças sobressalentes desta ferramenta elétrica se encontra na internet em www.fein.com.

Só devem ser utilizadas peças originais.

As seguintes peças podem ser substituídas pelo utente:

Ferramentas de trabalho, acumulador, porta-cinto, garagem de bits

Garantia legal e garantia.

A garantia legal para este produto é válida conforme as regras legais no país onde é colocado em funcionamento. Além disso, a FEIN oferece uma garantia conforme a declaração de garantia do fabricante FEIN.

É possível que o volume de fornecimento da sua ferramenta elétrica so contenha uma parte dos acessórios descritos ou ilustrados nesta instrução de serviço.

Declaração de conformidade.

A Declaração CE aplica-se apenas a países da União Europeia e da EFTA (Associação Europeia de Comércio Livre) e apenas para produtos destinados ao mercado da UE ou EFTA. Após o lançamento do produto no mercado da UE, a marca UKCA perde sua validade.

A Declaração UKCA aplica-se apenas ao mercado do Reino Unido (Inglaterra, País de Gales e Escócia) e apenas aos produtos destinados ao mercado do Reino Unido. Assim que o produto for lançado no mercado do Reino Unido, a marca CE perderá a validade.

A firma FEIN declara, em responsabilidade exclusiva, que este produto corresponde às respectivas especificações indicadas na última página desta instrução de serviço.

Documentação técnica em: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Proteção do meio ambiente, eliminação.

Embalagens, ferramentas elétricas a serem deitadas fora e acessórios velhos devem ser encaminhados a uma reciclagem ecológica.

Os acumuladores só devem ser eliminados corretamente se estiverem completamente descarregados.

No caso de acumuladores que não estiverem completamente descarregados, os contactos deverão ser isolados preventivamente com fitas adesivas de modo que não ocorram curto-circuitos.
