| ประเภทผลิตภัณฑ์ | สว่านกระแทกไร้สาย |
| ยี่ห้อ | Fein |
| รุ่น | ASCD 18200 W4 Select |
| แรงดันไฟฟ้าที่กำหนด | 18 V |
| ประเภทแบตเตอรี่ | ลิเธียมไอออน (Li-Ion) |
| ความเร็วรอบขณะไม่โหลด | ปรับได้ตามการตั้งค่า (สูงสุด 3000 รอบ/นาที) |
| แรงบิดสูงสุด (ขันแข็ง) | ประมาณ 200 นิวตันเมตร |
| ทิศทางการหมุน | กลับด้านได้ (ซ้าย/ขวา) |
| ไฟส่องสว่าง | LED ที่ด้ามจับ (แจ้งเตือนเมื่อโอเวอร์โหลด) |
| หัวจับดอก | สี่เหลี่ยมตัวผู้ 1/2" (12.7 มม.) |
| น้ำหนัก (ตาม EPTA) | 2.3 กก. |
| ขนาด (กว้าง x สูง x ยาว) | ประมาณ 200 x 80 x 240 มม. |
| แหล่งจ่ายไฟ | แบตเตอรี่แบบถอดเปลี่ยนได้ Fein 18 V |
| เครื่องชาร์จที่เข้ากันได้ | เครื่องชาร์จ Fein รุ่น [T264] |
| ฟังก์ชันหลัก | ขันและคลายเกลียวแบบกระแทก ปรับความเร็วได้ ล็อกแกนเพลา |
| การบำรุงรักษาและทำความสะอาด | เป่าช่องระบายอากาศด้วยลมอัดแห้ง; ทำความสะอาดหน้าสัมผัสแบตเตอรี่ด้วยผ้าแห้ง |
| ความปลอดภัย | หยุดอัตโนมัติเมื่อโอเวอร์โหลด; ป้องกันการสตาร์ทโดยไม่ตั้งใจ; จำเป็นต้องใช้อุปกรณ์ป้องกันหูและตา |
| อะไหล่และการซ่อมแซม | รายการอะไหล่มีให้ที่ www.fein.com; ซ่อมโดยศูนย์บริการที่ได้รับอนุญาต |
| การรับประกัน | สอดคล้องกับกฎหมายของประเทศที่วางจำหน่าย |
คำถามที่พบบ่อย - ASCD 18200 W4 Select Fein
คำถามของผู้ใช้เกี่ยวกับ ASCD 18200 W4 Select Fein
0 คำถาม เกี่ยวกับอุปกรณ์นี้ ตอบคำถามที่คุณรู้หรือถามของคุณเอง
ถามคำถามใหม่เกี่ยวกับอุปกรณ์นี้
ดาวน์โหลดคำแนะนำสำหรับ ไขควง ในรูปแบบ PDF ฟรี! ค้นหาคู่มือของคุณ ASCD 18200 W4 Select - Fein และนำอุปกรณ์อิเล็กทรอนิกส์ของคุณกลับมาใช้งาน ในหน้านี้มีเผยแพร่เอกสารทั้งหมดที่จำเป็นสำหรับการใช้งานอุปกรณ์ของคุณ ASCD 18200 W4 Select ของแบรนด์ Fein.
คู่มือผู้ใช้ ASCD 18200 W4 Select Fein
คำแปลของหนังสือคู่มือการใช้งานฉบับต้นแบบ

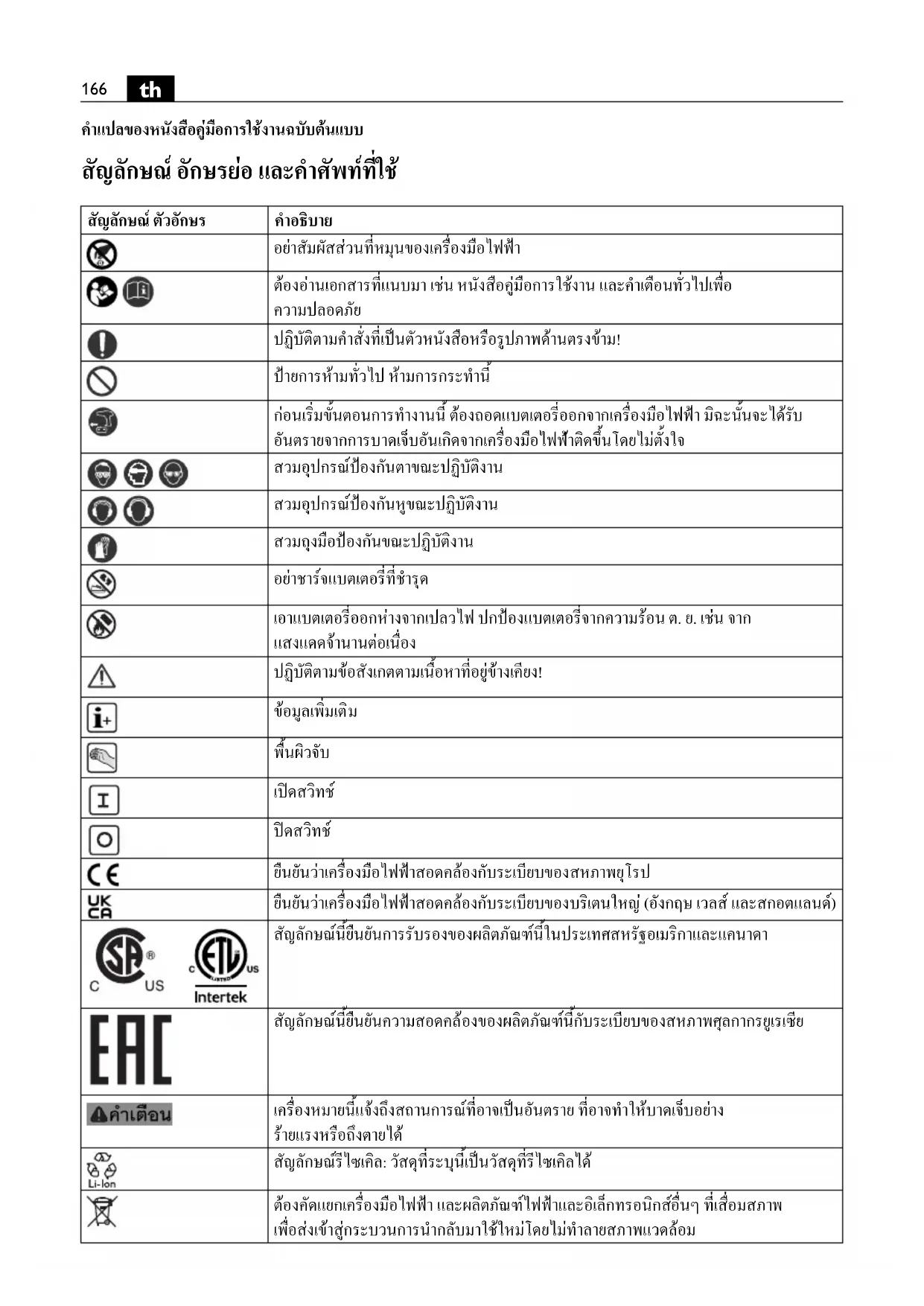

สัญลักษณ์ อักษรย่อ และคำสพท์ที่ใช้
| สัญลักษณ์ ตัวอักษร | คําอธิบาย |
 | อย่าสัมผัสส่วนที่หมุนของเครื่องมือไฟฟ้า |
 | ต้องอ่านเอกสารที่แนบมา เช่น หนังสื่อคู่มือการใช้งาน และคําเตือนทั่วไปเพื่อความปลอดภัย |
 | ปฏิบัติตามคําสั่งที่เป็นด้วหนังสือหรือรูปภาพค้านตรงข้อม! |
 | ป้ายการห้ามทั่วไป ห้ามการกระท่านี้ |
 | ก่อนเร็มข้นตอนการทํางานนี้ ต้องถอดแบตเตอรี่ออกจากเครื่องมือไฟฟ้า มิฉะนั้นจะได้รับอันตรายจากการบาดเจ็บจันเกิดจากเครื่องมือไฟฟ้าติดขึ้นโดยไม่ตั้งใจ |
| [HABA] | รวมอุปกรณ์ป้องกันตาขณะปฏิบัติงาน |
 | รวมอุปกรณ์ป้องกันหูขณะปฏิบัติงาน |
 | รวมถุงมือป้องกันขณะปฏิบัติงาน |
 | อย่าชาร์จแบตเตอรี่ที่ชํารุด |
 | เอาแบตเตอรี่ออกห่างจากเปลวไฟ ปกป้องแบตเตอรี่จากความร้อน ต. ย. เช่น จากแสงแตกจํานานต่อเนื่อง |
 | ปฏิบัติตามข้อสังเกตตามเนื้อหาที่อยู่ข้างเคียง! |
 | ข้อมูลเพิ่มเติม |
 | พื้นผิวจับ |
 | เปิดสวิทช์ |
 | ปิดสวิทช์ |
 | ยืนยันว่าเครื่องมือไฟฟ้าสอดคล้องกับระเบียบของสหภาพยุโรป |
| UKCA | ยืนยันว่าเครื่องมือไฟฟ้าสอดคล้องกับระเบียบของบริตนใหญ่ (อังกฤษ เวลส์ และสกอตแลนด์) |
  US Intertek | สัญลักษณ์นี้ยืนยันการรับรองของผลิตภัณฑ์นี้ในประเทศไทยเมริกาและแคนาดา |
 | สัญลักษณ์นี้ยืนยันความสอดคล้องของผลิตภัณฑ์นี้กับระเบียบของสหภาพศุลกากรยูเรเซีย |
 | เครื่องหมายนี้แจ้งถึงสถานการณ์ที่อาจเป็นอันตราย ที่อาจทำให้บาดเจ็บอย่างร้ายแรงหรือถึงตายได้ |
 | สัญลักษณ์รีไซเกิล: วัสดุที่ระบุนี้เป็นวัสดุที่รีไซเกิลได้ |
 | ต้องคัดแยกเครื่องมือไฟฟ้า และผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์อนๆ ที่เสื่อมสภาพเพื่อส่งเข้าสู่กระบวนการнакลับมาใช้ใหม่โดยไม่ทําลายสภาพแวดล้อม |
 | ประเภทแบตเตอรี่ |
 | ชนิดเครื่องชาร์จ |
| [VCTM] | น้ําหนักตามระเบียบการ EPTA-Procedure 01 |
 | ความเร็วต่ํา |
 | ความเร็วสูง |
 | ความลาดเอียงของกราฟแรงบิดสำหรับใช้กับตัวเสริมแข็ง ต.ย. เช่น สกรูและนื้อตที่มีแหวนรอง (ขึ้นอยู่กับความแข็งและขนาดเส้นผ่าศูนย์กลางของสกรู) |
 | ความลาดเอียงของกราฟแรงบิดสำหรับการใช้งานแบบยืดหยุ่น ต.ย. เช่น ล้อแม็กซ์ แหวนสปริงสริงจาน สตัดโบลท์ ตัวต่อขยาย |
 | ความลาดเอียงของกราฟแรงบิดสำหรับใช้กับตัวเสริมอ่อนนุ่ม ต.ย. เช่น ไม่ (ขึ้นอยู่กับความยาวสกรูและขนาดเส้นผ่าศูนย์กลางของสกรู) แผ่นตะกั่วหรือไฟเบอร์ |
| * | นอกจากนี้เครื่องมือไฟฟ่านี้ยังสามารถใช้งานกับระดับแรงดันไฟฟ้า 12 V และ 14.4 V ด้วยประสิทธิภาพการทำงานที่แตกต่างกัน |
| (**) | อาจประกอบด้วยตัวเลขและตัวอักษร |
| *** | จัดส่งเพียงบางส่วน |
| (Ax-Zx) | การทำเครื่องหมายเพื่อวัตถุประสงค์ภายใน |
| ตัวอักษร | หน่วยการวัด สากล | หน่วยการวัด แห่งชาติ | คําอธิบาย |
| U | V--- | V--- | แรงดันไฟฟ้ากระแสตรง |
| f | Hz Hz | ความถี่ | |
| n_0 | /min, min ^-1 , rpm, r/min rpm | rpm | ความเร็วรอบเดินตัวเปล่า (แบตเตอรี่ชาร์จเต็ม) |
| n_S | /min, min ^-1 | /min | อัตรากระแทก |
| M... | Nm Nm | แรงบิด (การข้นแบบแข็ง) | |
| ○ | inch inch | อุปกรณ์จับยืดเครื่องมือหัวจมหกเหลี่ยม | |
| ■ | inch inch | อุปกรณ์จับยืดเครื่องมือสี่เหลี่ยมส่วนนอก | |
| ∅ | mm | mm | เส้นผ่าศูนย์กลางของชิ้นส่วนกลม |
| L_pA | dB | dB | ระดับความดันเสียง |
| L_wA | dB | dB | ระดับความดังเสียง |
| L_pCpeak | dB | dB | ระดับความดันเสียงสูงสุด |
| K... | ความคลาดเคลื่อน | ||
| a | m/s ^2 | m/s ^2 | ค่าความสั่นสะเทือนตามมาตรฐาน EN 62841(ผลรวมเชิงเวกเตอร์ของสามทิศทาง) |
| a_h | m/s ^2 | m/s ^2 | ค่าเฉลี่ยเลขคณิตของผลรวมของความสั่นสะเทือน |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | หน่วยฐาน และ หน่วยอนุพันธ์ จากระบบทน่วยระหว่างประเทศ SI |
เพื่อความปลอดภัยของท่าน
⚠️คำเตือน
ต้องอ่านคำเตือนเพื่อความปลอดภัยและ คำสั่งทั้งหมด การไม่ปฏิบัติตามคำเตือนและ
คำสั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือ ได้รับบาดเจ็บอย่างร้ายแรงเก็บรักษา Rigาเดือนและ Rigาสัง ทั้งหมดสำหรับใช้อ้างอิงในภายหลัง
อย่าใช้เครื่องมือไฟฟ้า ก่อนได้อ่านหนังสือคู่มือ การใช้งานนี้ รวมทั้ง "คำเตือนทั่วไปเพื่อความ
ปลอดภัย"ที่แนบมา (เอกสารเลขที่ 3 41 30 465 06 0) อย่างละเอียดและเข้าใจอย่างครบถ้วนแล้ว เก็บรักษา เอกสารดังกล่าวสำหรับใช้ในภายหลัง และให้แนบไปกับ เครื่องมือไฟฟ้าหากนำไปแจกจ่ายหรือขาย
กรุณาปฏิบัติตามกฎระเบียบเพื่อความปลอดภัยทาง อุตสาหกรรมที่ใช้ในประเทศไทยเกี่ยวเนื่องค้วยเช่นกัน
ประโยชน์การใช้งานของเครื่องมือไฟฟ้า
ในดวงกระแทกขนาดมือถือ สำหรับขันเข้าและคลายสกรูและ นื้อตออก ทำงาน โดยไม่ต้องใช้น้ำ ให้ทำงานในบริเวณ ปลอดภัยจากสภาพอากาศ โดยใช้เครื่องมือและอุปกรณ์ ประกอบที่ FEIN แนะนํา
คำเตือนพิเศษเพื่อความปลอดภัย
เมื่อทำงานในบริเวณที่สกรุจาจสัมผัสกับสายไฟฟ้าที่ช่อนอยู่ต้องจับเครื่องมือไฟฟ้าตรง ด้ามจับที่หุ้มฉนวน การสัมผัสลวดไฟฟ้าที่มี "กระแสไฟฟ้าไหลผ่าน" จะทำให้ส่วนที่เป็นโลหะของเครื่องมือไฟฟ้าเกิดมี "กระแสไฟฟ้าไหลผ่าน" ทำให้ผู้ใช้เครื่องถูกไฟฟ้าดูดได้
ระวังสายไฟฟ้า ท่อแก้ซ หรือท่อนำที่ถูกปิดบังอยู่ ตรวจสอบ บริเวณทำงานด้วยเครื่องตรวจหาโลหะ ตัวอย่าง เช่น ก่อน เริ่มต้นทำงาน
รวมอุปกรณ์ป้องกันหูขณะปฏิบัติงาน
รวมอุปกรณ์ป้องกันเฉพาะตัว สุดแล้วแต่กรณีให้ใช้กระบัง ป้องกันหน้า รวมแวนตากันลมและผุ่น หรือ แวนตาป้องกัน อันตราย สุดแล้วแต่ความเหมาะสมให้ส่วนหน้ากกันผุ่น รวมประดบหูป้องกันเสียงดัง รวมลุงมือ และส่วนผํากันเปื้อน พิเศษที่สามารถกันผงขัดหรือเศษชั้นงานออกจากตัวท่านได้ แวนป้องกันตาต้องสามารถหยุดเศษผงที่ปลิวว่อนที่เกิดจากการปฏิบัติงานแบบต่างๆ ได้ การได้ยินเสียงดังมากเป็นเวลา นานอาจทำให้ท่านสูญเสียการได้ยิน
ยืดชั้นงานให้ม่นคง ชิ้นงานที่ลูกจับด้วยอุปกรณ์ยืดหนีบหรือ ปากกําจับ จะมั่นคงกว่าการจับด้วยมือ
ถือเครื่องมือไฟฟ้าให้ม่นคง อาจเกิดแรงบิดต้านสูงใน เวลาสั่นๆ
อย่าทำงานกับวัสดุที่ประกอบด้วยแมนนีเซียม อันตรายจากไฟไหม้อย่าทำงานกับพอลิเมอร์เสริมแรงด้วยคาร์ขอนไฟเบอร์ CFP (carbon-fiber-reinforced polymer) และวัสดุที่มีแอลเบสตอส วัสดุเหล่านีถือเป็นสารก่อมะเร็ง
อย่าตอกหมุดหรือขันสกรูเพื่อติดป้ายชื่อและเครื่องหมายใดๆ เข้ากับเครื่องมือไฟฟ้า หากจนวนหุ้ม'h่ํารุด จะป้องกันไฟฟ้าดูด ไม่ได้ขอแนะนำให้ใช้ป้ายติดการ
อย่าใช้อุปกรณ์ประกอบที่บริษัทผู้ผลิตเครื่องมือไฟฟ้าไม่ได้ออกแบบไว้โดยเฉพาะและไม่ได้แนะนําให้ใช้ ด้วยเหตุผลเพียงเพราะว่าอุปกรณ์ประกอบมีขนาดเข้าพอเหมาะสมกับเครื่องมือไฟฟ้าของท่านก็ไม่ได้เป็นการรับรองความปลอดภัยการทำงานแต่อย่างใด
ก่อนการใช้งานทุกครั้งต้องตรวจสอบให้แน่ใจว่าได้ติดตั้ง อุปกรณ์ประกอบอย่างแน่นหนาแล้ว เมื่อใช้หัวขันสี่เหลี่ยม ที่มีรู จะต้องยืดอุปกรณ์ประกอบตามรูปทรงให้แน่นหนา ด้วย อุปกรณ์ประกอบที่หลวงหรือชีดไว้อย่างไม่แน่นหนา อาจหลุดหรือดีคตัวออกมา
ทำความสะอาดช่องระบายอากาศที่เครื่องมือไฟฟ้าตามช่วง เวลาเป็นประจำโดยใช้เครื่องมือที่ไม่ใช้โลหะ เครื่องเป่าลมของ มอเตอร์จะคูดผุ่นเข้าในครอบเครื่อง หากผุ่นที่ประกอบด้วย โลหะสะสมกันมากเกินไป อาจทำให้เกิดอันตรายจากไฟฟ้าได้
อย่ามองหรือข้องในระยะใกล้เข้าไปในแสงจากหลอดไฟของ เครื่องมือไฟฟ้า อย่าเล็งแสงจากหลอดไฟเข้าไปในดวงตาของ บุคคลอื่นในบริเวณใกล้เคียงอย่างเด็ดขาด รังสีที่ผลิตจาก หลอดไฟอาจเป็นอันตรายต่อดวงตา
อย่าหันเครื่องมือไฟฟ้าไปยังตัวท่านเอง บุคคลอื่น หรือสัตว์ อันตรายจากการได้รับบาดเจ็บจากเครื่องมือที่ร้อนหรือ แหลมคม
ปิดสวิทย์เครื่องมือไฟฟ้าทันที่หากเครื่องมือติดขัด อย่า เปิดสวิทย์เครื่องมือไฟฟ้าอีกครั้งทราบใดที่เครื่องมือยัง ติดขัดอยู่ ซึ่งอาจนำไปสู่การตึกสับด้วยแรงบิดสะท้อนกลับ สูง ค้นหาและแก่ไขสาเหตุที่เครื่องมือติดขัดโดยคำนึงถึง คำเตือนเพื่อความปลอดภัย สาเหตุที่เป็นไปได้:
- การบิดเอียงในชิ้นงาน
- การเจาะทะลุวัสดุที่กำลังทำงาน
-เครื่องมือไฟฟ้ามีภาระมากเกินไป
การใช้และการจัดการกับแบตเตอรี่ (แบตเตอรี่แพ็ค)
เพื่อหลีกเลี่ยงสถานการณ์อันตราย ตัวอย่าง เช่น การเผาไหม้ เปลวไฟ การระเบิด การบาดเจ็บที่ผิวหนัง และการบาดเจ็บ อื่นๆ เมื่อหยิบจับและใช้งานแบตเตอรี่ให้ปฏิบัติตาม คำสั่งดังต่อไปนี้:
อย่าแยกหรือถอดส่วนประกอบแบตเตอรี่ เปิด หรือทำเป็น เศษเล็กเศษน้อย อย่าให้แบตเตอรี่ลูกกระทบททางกลไกหรือลูก กระแทกอย่างแรง 乐器เทยและของเหลวที่เป็นอันตราย สามารถลดออกมาในกรณีที่แบตเตอรี่ชํารุดและใช้งานอย่าง ไม่ลูกต้อง 乐器เหยสามารถทำให้ระบบหายใจระคายเคือง ของเหลวที่ขับออกมาจากแบตเตอรี่อาจทำให้ผิวหนังระคาย เคืองหรือลูก事先ใหม่
เมื่อของเหลวแบตเตอรี่จากแบตเตอรี่ที่ชํารุดไปถูกวัตถุบริเวณ ใกล้เคียง ให้ตรวจสอบส่วนประกอบนั้น ทำความสะอาด หรือ เปลี่ยนใหม่ ตามจำเป็น
เอาแบตเตอรี่ออกห่างจากความร้อนและเปลวไฟ อย่าเก็บ รักษาแบตเตอรี่ในสถานที่แสงแตกต่องโดยตรง
อย่าเอาแบตเตอรี่ออกจากหีบห่อที่มีมาแต่เดิมจนกว่าจะนำ ออกมาใช้งาน
นำแบตเตอรี่ออกจากเครื่องมือไฟฟ้า ก่อนปรับแต่งเครื่อง หาก เครื่องมือไฟฟ้าติดขึ้น โดยไม่ตั้งใจ จะเกิดอันตรายจาก การบาดเจ็บ
ใส่แบตเตอรี่เมื่อเครื่องมือไฟฟ้าปิดสวิทช์อยู่เท่านั้น อดแบตเตอรี่ออก เมื่อเครื่องมือไฟฟ้าปิดสวิทช์อยู่เท่านั้น เอาแบตเตอรี่ออกห่างจากเด็กๆ
รักษาแบตเตอรี่ให้สะอาด และปกป้องแบตเตอรี่จากความชั้น และน้ำ ทำความสะอาดขัวที่สกปรกของแบตเตอรี่และ เครื่องมือไฟฟ้าด้วยผ้าแห้งที่สะอาด
ใช้เฉพาะแบตเตอรี่ที่มีสภาพสมบูรณ์แบบของแท้ของ FEIN ที่ผลิตสำหรับเครื่องมือไฟฟ้าของท่าน เท่านั้น หากทำงานกับ แบตเตอรี่ที่ชาร์จอย่างไม่ลูกต้อง ชํารุด ได้รับการช่อมแซม หรือปรับปรุงสภาพ แบตเตอรี่เลียนแบบ หรือยี่ห้ออื่น จะมี อันตรายจากไฟใหม่ และ/หรือ การระเบิด
ปฏิบัติตามคำแนะนำเพื่อความปลอดภัยในหนังสือคู่มือการใช้งานของเครื่องชาร์จะแบตเตอรี่
การสั่น มือ/แขน
ระดับการสั่นที่ให้ไว้ในแผ่นข้อมูลนี้วัดตามการทดสอบที่ได้ มาตรฐานที่ระบุใน EN 62841 และอาจใช้สำหรับเปรียบเทียบ เครื่องมือไฟฟ้าหนึ่งกับเครื่องอื่นๆ ได้ ระดับการสั่นยังอาจใช้ สำหรับประเมินการสั่นของเครื่องเมื่อใช้งานในเบื้องต้นได้ อีกด้วย
ระดับการสั่นที่ให้ไว้นี้แสดงการใช้งานส่วนใหญ่ของ เครื่องมือไฟฟ้าอย่างไรก็ตี หากเครื่องมือไฟฟ้าถูกใช้เพื่อ ทำงานประเภทอื่น ใช้วมกับอุปกรณ์ประกอบที่ผิดแปลก ไป หรือได้รับการบํารุงรักษาไม่ดีพอ ระดับการสั่นอาจ ผิดแตกไป ปัจจัยเหล่านี้อาจเพิ่มระดับการสั่นอย่างชัดเจน ตลอดระยะเวลาทํางานทั้งหมด เพื่อประมาณระดับการสั่นให้ได้แน่นอน ควรนำเวลาขณะ เครื่องมือไฟฟ้าปิดสวิทช์ทานหรือขณะเครื่องกำลังวิ่งแต่ ไม่ได้ทำงานจริงมาพิจารณาด้วย ปัจจัยเหล่านี้อาจลดระดับ การสั่นอย่างชัดเจนตลอดระยะเวลาทํางานทั้งหมด วางมาตรการเพื่อความปลอดภัยเพิ่มเติมเพื่อปกป้องผู้ใช้งาน เครื่องจากผลกระทบของการสั่น เช่น: บํารุงรักษาเครื่องมือ ไฟฟ้าและอุปกรณ์ประกอบ ทำมือให้อุ่นไว้ จัดระเบียบ ลำดับงาน
การจัดการกับฟื้นอุนตราย
เมื่อใช้เครื่องมือไฟฟ้านีสำหรับไสวัสดุออก อาจเกิดผุ่นที่เป็น อันตรายต่อสุขภาพ การสัมผัสหรือหายใจเอาผุ่นบางประเภทเข้าไป ต. ย. เช่น แอลเบสทอล ส หรือวัสดุที่มีแอลเบสทอล เคลือบผิวที่มี สารตะก้ว โลหะ ไม้บางประเภท แร่ธาตุ และอนุภาดซิลิเกต จากวัสดุผสมหิน ตัวทำละลายสี ผลิตภัณฑ์รักษาเนื่อ ไม้ สี กันเพรียงสำหรับเรื่อเดินสมุทร สามารถกระดุ้นให้เกิด ปฏิกิกริยาแพ้แก่ผู้ใช้เครื่องหรือผู้ที่ยืนอยู่ใกล้เคียง และ/หรือ ^namaซึ่งโรคติดเชื้อระบหายใจ มะเร็ง ความผิดปกติแต่ กำหนด หรืออันตรายต่อการเจริญพันธุ์อื่นๆ อันตรายจาก การหายใจเอาผุ่นเข้าไปขึ้นอยู่กับการรับผุ่น ให้ใช้ อุปกรณ์คุดผุ่นที่กำหนดให้ใช้ได้กับผุ่นที่เกิดขึ้น รวมทั้งใช้ อุปกรณ์ป้องกันร่างกาย และจัดสถานที่ทำงานให้มี การระบายอากาศที่ดี ปล่อยให้วัสดุที่มีแอลเบสทอลเป็นงาน ของผู้เชี่ยวชาญ
ผุ่นไม้และผุ่นที่เป็นโลหะเบา ส่วนผสมร้อนๆ ของผงขัด และ เคมีวัสดุ สามารถลูกให้มัค้วยตนเองภายใต้สภาพแวดล้อมที่ ไม่พึงประสงค์ หรืออาจทำให้เกิดระเบิดได้ หลีกเลี่ยงไม่ให้ ประกาศไฟแลบไปยังทิศทางอุปกรณ์เก็บผง รวมทั้งอย่าให้ เครื่องมือไฟฟ้าและวัสดุที่ขัดร้อนเกินไป ถ่ายอุปกรณ์เก็บผง/ ถังผงให้ทันท่วงที่ ปฏิบัติตามคําแนะนำในการทำงาน ของบริษัทผู้ผลิตวัสดุ รวมทั้งกฎหมายข้อบังคับที่เกี่ยวกับวัสดุ ชิ้นงาน ที่บังคับใช้ในประเทศไทยของท่าน
คำแนะนำในการปฏิบัติงาน
ปรับสวิทช์เลือกการหมุนเมื่อเครื่องหยุดนิ่งอยู่กับที่แล้วเท่านั้น เมื่อเครื่องมือไฟฟ้าร้อนเกินพิกัดไฟ LED ในด้ํามจับจะ กะพริบ
ในกรณีที่ทำงานเกินกำลัง เครื่องจะปิดสวิทย์
อันตรายจากการลูกใหม่เครื่องมือ อาร์ขึ้นในระหว่างการใช้งาน
ปล่อยให้เครื่องมือเย็นลง:
- หลังวางเครื่องมือไฟฟ้าลง
- ก่อนเปลี่ยนเครื่องมือ
ตั้งสวิทช์เลือกการหมุนไว้ที่ตําแหน่งกลางเพื่อหลีกเลี่ยง การติดเครื่องเองโดยไม่ตั้งใจ ต. ย. เช่น ในระหว่างการขนย้าย จับเครื่องมือไฟฟ้าเข้าหานนื้อตหรือสกรูเฉพาะเมื่อเครื่องปิด สวิทช์อยู่เท่านั้น ทั้งนี้เพราะเครื่องมือที่กำลังหมุนอาจ ลิ่นไอลได้
จับเครื่องมือไฟฟ้าตั้งจากกับสกรุที่มุม 90° เมื่อข้นสกรู เข้าและคลายออก
หากตั้งเครื่องมือไฟฟ้าเอียง หัวสกรุอาจเสียหายได้และแรงจะไม่ถูกส่งไปยังสกรู
ระยะเวลากระทกที่นานเกินจำเป็นจะส่งผลให้เครื่องมือไฟฟ้าเกิดการลึกหรอมากขึ้น
หาค่าระยะเวลาประเภทสำหรับการขันสกรูที่เกี่ยวข้อง และ ตรวจสอบแรงบิดในการขันที่ได้จริงด้วยประแจวัดแรงบิด ค่าอ้างอิงสำหรับระยะเวลาประเภทแสดงในแผนภาพใน หน้า 13
คำแนะนำสำหรับการตั้งค่าไขควงกระแทกตามขนาดสกรุ่ม
| ASCD18-1000W34 (**) | |||
| การตั้งค่า | M_max [Nm] | สกรุ/นื้อต ∅ | ขั้นคุณสมบัติ |
| 6 | 1 0 | 5 | 0 ≥ |
| 5 900 ≥ | M 27 ≥ 8.8 | ||
| 4 750 ≥ | M 24 ≥ 8.8 | ||
| 3 600 ≥ | M 22 ≥ 8.8 | ||
| 2 450 ≥ | M 20 ≥ 8.8 | ||
| 1 300 ≥ | M 18 ≥ 8.8 | ||
ASCD18-1000W34 ( ^** ): เมื่อใช้อะแคปเตอร์ลดขนาด จาก 3/4 นิ้ว เป็น 1/2 นิ้ว ให้ใช้ไขควบกระทอกทำงาน สูงสุดที่การตั้งค่า 3 (600 Nm)
| ASCD18-300W2 (**) | |||
| การตั้งค่า | M_max [Nm] | สกรู/น้อยด 0 | ขั้นคุณสมบัติ |
| 6 | 2 9 | 0 | ≥ |
| 5 210 ≥ M | 16 ≥ 8.8 | ||
| 4 135 ≥ M | 14 ≥ 8.8 | ||
| 3 | 8 5 | ≥ | M |
| 2 | 5 0 | ≥ | M |
| 1 | 2 5 | ≥ | M |
| ASCD12-150W8 (**) | |||
| การตั้งค่า | M_max [Nm] | สกรู/น้อย 0 | ขั้นคุณสมบัติ |
| 6 135 ≥ M | 14 ≥ 8.8 | ||
| 5 | 8 5 | ≥ | M |
| 4 | 5 0 | ≥ | M |
| 3 | 2 5 | ≥ | M |
| 2 | 1 0 | ≥ | M |
| 1 | 6 | ≥ M | 5 |
การจัดการกับแบตเตอรี่
จัดเก็บ ใช้งาน และชาร์จแบตเตอรี่ด้วยเครื่องชาร์จแบตเตอรี่ FEIN ภายในช่วงอุณหภูมิใช้งานระหว่าง 5 ℃ - 45 ℃ (41 ℃ - 113 ℃) เท่านั้น เมื่อเริ่มต้นกระบวนการchar์จ อุณหภูมิของแบตเตอรี่ต้องอยู่ในช่วงอุณหภูมิใช้งานของ แบตเตอรี่
| ไฟลัญญาณLED | ความหมาย | ลักษณะการดำเนินการ |
| ไฟสีเขียวLED1-4 | อัตราร้อยละของสถานะการชาร์จ | การปฏิบัติการ |
| ไฟสีแดงติดต่อเนื่อง | แบตเตอรี่ไกล้หมด | ชาร์จะแบตเตอรี่ |
| ไฟกะพรับสีแดง | แบตเตอรี่ไม่พร้อมปฏิบัติการ | ทําแบตเตอรี่ให้เข้าสู่ช่วงอุณหภูมิการทำงานของแบตเตอรี่จากนั้นจึงชาร์จ |
เปอร์เซ็นต์ที่แท้จริงของสภาพการชาร์จะแบตเตอร์จะแสดงเมื่อมอเตอร์ของเครื่องมือไฟฟ้าหยุดนิ่งเท่านั้น
ระบบอิเล็กทรอนิกส์จะปิดสวิทช์มอเตอร์โดยอัตโนมัติ ก่อนที่ แบตเตอร์จะกายประจุออกเกื้อบหมด
การซ่อมบำรุงและการบริการลูกค้า
เมื่อทำงานกับโลหะในสภาวะการใช้งานหนัก ผุ่น นำไฟฟ้าอาจเข้ามาอยู่ข้างในเครื่องมือไฟฟ้า ให้
ใช้อภาคอัดที่แห้งและปราจากนํามันเป้า才能够สะอาด ด้านในของเครื่องมือไฟฟ้าผ่านช่องระบายอากาศบ่อยๆ
อย่าส่งผลิตภัณฑ์ที่สัมผัสกับเอสเบสทอลไปช่อมแซม กำหนด ผลิตภัณฑ์ที่ปนเปื้อนเอสเบสทอลตามข้อบังคับเจพาะ ประเทศไทยด้วยการกำจัดของเสียที่ประกอบด้วยเอสเบสทอล
รายการอะไรหล่ที่มีอยู่ในปัจจุบันสำหรับเครื่องมือไฟฟ่านี้ กรุณาดูในอินเทอร์เน็ตที่ www.fein.com
ใช้เฉพาะชิ้นส่วนอะไรหล่องแท้เท่านั้น
หากต้องการ ท่านสามารถเปลี่ยนชิ้นส่วนตั้งต่อไปนี้เองได้: เครื่องมือ แบตเตอรี่ ตะขอเข็มขัด ที่เก็บดอกไขวาง
การรับประกันและความรับผิดชอบ
การรับประกันสำหรับผลิตภัณฑ์ให้มีผลบังคับตามกฎหมายในประเทศไทยที่จำหน่ายผลิตภัณฑ์ นอกจากนี้ บริษัท FEIN ยังให้การรับประกันตามคำประกาศรับประกันของบริษัทผู้ผลิต FEIN อีกด้วย
อาจมีเพียงบางส่วนของอุปกรณ์ประกอบที่บรรยายหรือแสดง ในหนังสื่อคู่มือการใช้งานนี้ รวมอยู่ในการจัดส่งเครื่องมือ ไฟฟ้าของท่าน
การรับรองการปฏิบัติตามมาตรฐาน
การรับรอง CE นี้ใช้ได้เฉพาะกับประเทศไทยในสหภาพยุโรป และ EFTA (European Free Trade Association) และ สำหรับผลิตภัณฑ์ที่มีไว้สำหรับตลาด EU หรือ EFTA เท่านั้น หลังจากวางจำนวน่ายผลิตภัณฑ์ในตลาด EU เครื่องหมาย UKCA จะไม่มีผลบังคับใช้
การรับรอง UKCA ใช้ได้เฉพาะกับตลาดบริตนใหญ่ (อังกฤษเวลส์ และสกอดแลนด์) และสำหรับผลิตภัณฑ์ที่มีไว้สำหรับตลาดบริตนใหญ่เท่านั้น หลังจากวางจำหน่ายผลิตภัณฑ์ในตลาดบริตนใหญ่ เครื่องหมาย CE จะไม่มีผลบังคับใช้
บริษัท FEIN ขอรับรองโดยรับผิดชอบแต่เพียงผู้เดี่ยว่า ผลตภัณฑ์นี้สอดคล้องกับข้อกำหนดที่เกี่ยวเนื่องกันที่ระบุ ไว้ในหน้าสุดท้ายของหนังสือคู่มือการใช้งานนี้
เอกสารทางเทคนิคที่:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
การรักษาสภาพแวดล้อมและการกำจัดขยะ
ต้องคัดแยกหีบห่อ เครื่องมือไฟฟ้า และอุปกรณ์ประกอบที่ เสื่อมสภาพ เพื่อส่งเข้าสู่กระบวนการながらลับมาใช้ใหม่โดยไม่ ทำลายสภาพแวดล้อม
ต้องกายประจุออกก่อนนำแบตเตอรี่ไปทิ้งอย่างถูกต้อง สำหรับแบตเตอรี่ที่คายประจุออกไม่หมดสิ้น ให้ห่อหุ้มข้าว ด้วยฉนวนเทปเพื่อป้องกันการลัดวงจร
