BEDIENUNGSANLEITUNG ASCD 18200 W4 Select Fein

100 % 75 % 50 % 25 % 0 %

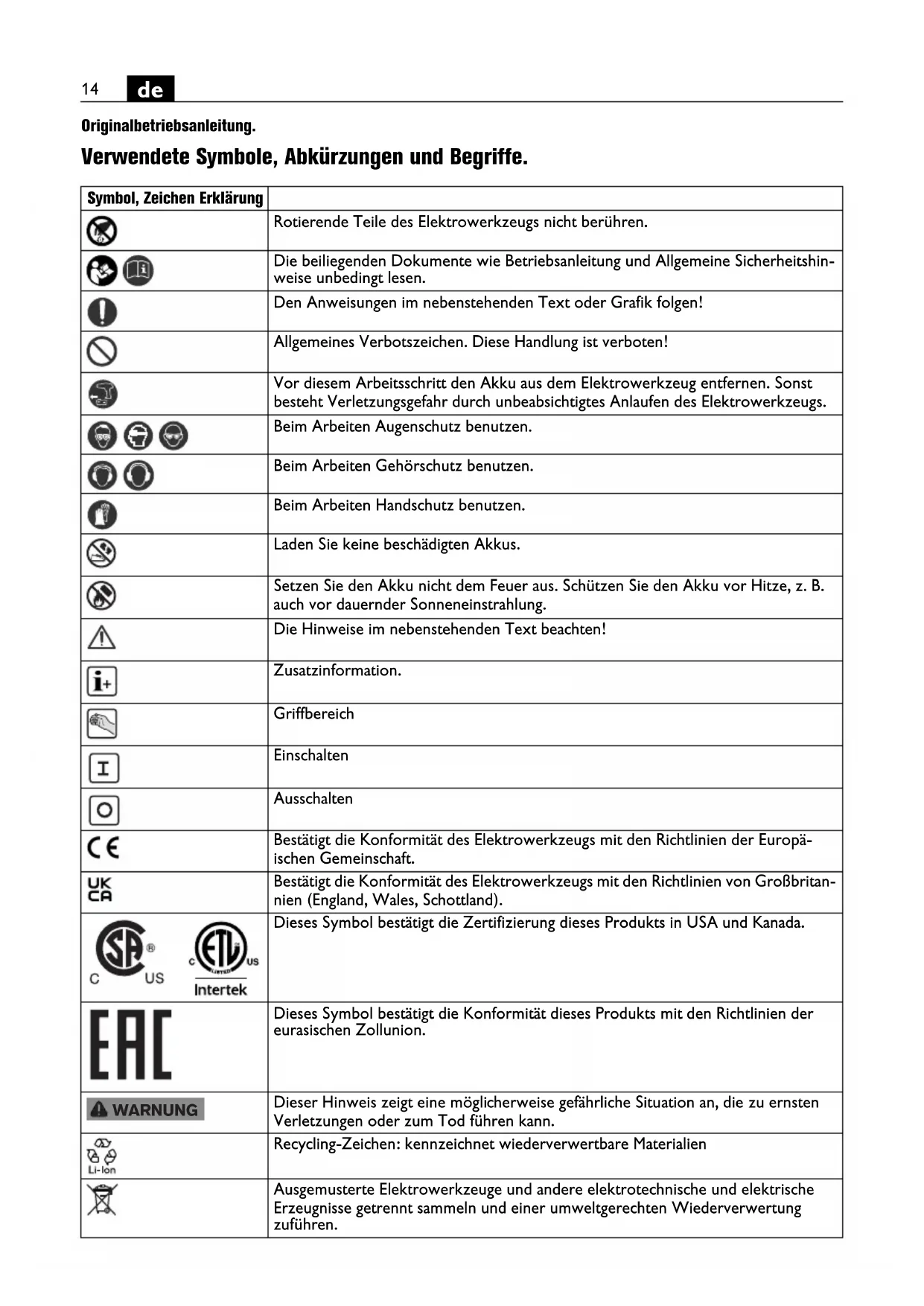

Originalbetriebsanleitung.Übersetzung der Originalbetriebsanleitung. Verwendete Symbole, Abkürzungen und Begriffe. Symbol, Zeichen Erklärung Rotierende Teile des Elektrowerkzeugs nicht berühren. Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshin- weise unbedingt lesen. Den Anweisungen im nebenstehenden Text oder Grafik folgen! Allgemeines Verbotszeichen. Diese Handlung ist verboten! Vor diesem Arbeitsschritt den Akku aus dem Elektrowerkzeug entfernen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs. Beim Arbeiten Augenschutz benutzen. Beim Arbeiten Gehörschutz benutzen. Beim Arbeiten Handschutz benutzen. Laden Sie keine beschädigten Akkus. Setzen Sie den Akku nicht dem Feuer aus. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung. Die Hinweise im nebenstehenden Text beachten! Zusatzinformation. Griffbereich Einschalten Ausschalten Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europä- ischen Gemeinschaft. Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien von Großbritan- nien (England, Wales, Schottland). Dieses Symbol bestätigt die Zertifizierung dieses Produkts in USA und Kanada. Dieses Symbol bestätigt die Konformität dieses Produkts mit den Richtlinien der eurasischen Zollunion. Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verletzungen oder zum Tod führen kann. Recycling-Zeichen: kennzeichnet wiederverwertbare Materialien Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeugnisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen. WARNUNG15

Zu Ihrer Sicherheit. Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anwei- sungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anwei- sungen für die Zukunft auf. Verwenden Sie dieses Elektrowerkzeug nicht, bevor Sie diese Betriebsanleitung sowie die bei- liegenden „Allgemeinen Sicherheitshinweise“ (Schriftennummer 3 41 30 465 06 0) gründlich gelesen Akkutyp Ladegerättyp Gewicht entsprechend EPTA-Procedure 01 Kleine Drehzahl Große Drehzahl Drehmomentverlauf bei harter Unterlage, z. B. Schrauben und Muttern mit Scheibe (abhängig von Schraubendurchmesser und Festigkeit) Drehmomentverlauf bei federnder Unterlage, z. B. Autofelgen, Federringe, Tellerfe- dern, Stehbolzen, Verlängerungen Drehmomentverlauf bei weicher Unterlage, z. B. Holz (abhängig von Schrauben- durchmesser und Schraubenlänge), Blei- oder Fiberscheiben

• Das Elektrowerkzeug kann zusätzlich mit den Spannungsklassen 12 V und 14,4 V betrieben werden mit abweichenden Leistungsdaten. (**) kann Ziffern oder Buchstaben enthalten *** teilweise Lieferumfang (Ax – Zx) Kennzeichnung für interne Zwecke Zeichen Einheit international Einheit national Erklärung U V V elektrische Gleichspannung f Hz Hz Frequenz

, rpm, r/min /min Leerlaufdrehzahl (bei voll geladenem Akku)

/min Schlagzahl M... Nm Nm Drehmoment (harter Schraubfall) inch inch Werkzeugaufnahme Innensechskant inch inch Werkzeugaufnahme Außenvierkant Ø mm mm Durchmesser eines runden Teils

dB dB Schalldruckpegel

dB dB Schallleistungspegel

pCpeak dB dB Spitzenschalldruckpegel K... Unsicherheit m/s

Schwingungsemissionswert nach EN 62841 (Vektorsumme dreier Richtungen)

arithmetischer Mittelwert der Schwingungs- gesamtwerte m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Basis- und abgeleitete Einheiten aus dem Inter- nationalen Einheitensystem SI. Symbol, Zeichen Erklärung WARNUNG16

und vollständig verstanden haben. Bewahren Sie die genannten Unterlagen zum späteren Gebrauch auf und überreichen Sie diese bei einer Weitergabe oder Ver- äußerung des Elektrowerkzeugs. Beachten Sie ebenso die einschlägigen nationalen Arbeitsschutzbestimmungen. Bestimmung des Elektrowerkzeugs: handgeführter Schlagschrauber zum Ein- und Ausdre- hen von Schrauben und Muttern mit den von FEIN zugelassenen Einsatzwerkzeugen und Zubehör ohne Wasserzufuhr in wettergeschützter Umgebung. Spezielle Sicherheitshinweise. Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. Achten Sie auf verdeckt liegende elektrische Leitungen, Gas- und Wasserrohre. Kontrollieren Sie vor Arbeits- beginn den Arbeitsbereich z. B. mit einem Metallor- tungsgerät. Beim Arbeiten Gehörschutz benutzen. Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augen- schutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumflie- genden Fremdkörpern geschützt werden, die bei ver- schiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden. Sichern Sie das Werkstück. Ein mit einer Spannvorrich- tung gehaltenes Werkstück ist sicherer gehalten als in Ihrer Hand. Halten Sie das Elektrowerkzeug gut fest. Es können kurzzeitig hohe Reaktionsmomente auftreten. Bearbeiten Sie kein magnesiumhaltiges Material. Es besteht Brandgefahr. Bearbeiten Sie kein CFK (Kohlenstofffaserverstärkter Kunststoff) und kein asbesthaltiges Material. Diese gel- ten als krebserregend. Es ist verboten Schilder und Zeichen auf das Elek- trowerkzeug zu schrauben oder zu nieten. Eine beschä- digte Isolierung bietet keinen Schutz gegen elektrischen Schlag. Verwenden Sie Klebeschilder. Verwenden Sie kein Zubehör, das nicht speziell vom Elektrowerkzeughersteller entwickelt oder freigegeben wurde. Sicherer Betrieb ist nicht alleine dadurch gege- ben, dass ein Zubehör auf Ihr Elektrowerkzeug passt. Vergewissern Sie sich vor jedem Einsatz, dass das Ein- satzwerkzeug sicher befestigt ist. Bei einer Vierkant- Werkzeugaufnahme mit Bohrung muss das Einsatz- werkzeug zusätzlich formschlüssig gesichert werden. Lose oder nicht sicher befestigte Einsatzwerkzeuge können sich lösen oder weggeschleudert werden. Dies kann zu Verletzung führen. Reinigen Sie regelmäßig die Lüftungsöffnungen des Elektrowerkzeugs mit nichtmetallischen Werkzeugen. Das Motorgebläse zieht Staub in das Gehäuse. Dies kann bei übermäßiger Ansammlung von Metallstaub elektrische Gefährdungen verursachen. Schauen Sie niemals aus kleinen Entfernungen in das Licht der Lampe des Elektrowerkzeugs. Richten Sie das Lampenlicht niemals auf die Augen von anderen Per- sonen, die sich in der Nähe befinden. Die Strahlung, welche vom Leuchtmittel erzeugt wird, kann für das Auge schädlich sein. Richten Sie das Elektrowerkzeug nicht gegen sich selbst, andere Personen oder Tiere. Es besteht Verlet- zungsgefahr durch scharfe oder heiße Einsatzwerk- zeuge. Schalten Sie das Elektrowerkzeug sofort aus, wenn das Einsatzwerkzeug blockiert. Schalten Sie das Elek- trowerkzeug nicht wieder ein, solange das Einsatz- werkzeug blockiert ist; dabei könnte ein Rückschlag mit hohem Reaktionsmoment entstehen. Ermitteln und beheben Sie die Ursache für die Blockierung des Ein- satzwerkzeugs unter Berücksichtigung der Sicherheits- hinweise. Mögliche Ursachen dafür können sein: – Verkanten im zu bearbeitenden Werkstück – Durchbrechen des zu bearbeitenden Materials – Überlastung des Elektrowerkzeugs. Verwendung und Behandlung des Akkus (Akkublocks). Um Gefährdungen wie Verbrennungen, Brand, Explo- sion, Hautverletzungen und andere Verletzungen beim Umgang mit den Akkus zu vermeiden, beachten Sie fol- gende Hinweise: Akkus dürfen nicht zerlegt, geöffnet oder zerkleinert werden. Setzen Sie die Akkus keinen mechanischen Stößen aus. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können schädliche Dämpfe und Flüssigkeiten austreten. Die Dämpfe können die Atem- wege reizen. Austretende Akkuflüssigkeit kann zu Hautreizungen- oder Verbrennungen führen. Falls aus dem beschädigten Akku ausgetretene Flüssig- keit angrenzende Gegenstände benetzt hat, überprüfen Sie die betroffenen Teile, reinigen Sie diese oder tau- schen Sie sie gegebenenfalls aus. Setzen Sie den Akku nicht der Hitze oder dem Feuer aus. Lagern Sie den Akku nicht im direkten Sonnenlicht. Entnehmen Sie den Akku erst dann aus seiner Original- verpackung, wenn er verwendet werden soll. Nehmen Sie den Akku vor Arbeiten am Elektrowerkzeug aus dem Elektrowerkzeug. Läuft das Elektrowerkzeug unbeabsichtigt an, besteht Verletzungsgefahr. Stecken Sie den Akku nur bei ausgeschaltetem Elek- trowerkzeug auf. Nehmen Sie den Akku nur bei ausgeschaltetem Elek- trowerkzeug ab. Halten Sie Akkus von Kindern fern.17

Halten Sie den Akku sauber und geschützt vor Feuchtig- keit und Wasser. Reinigen Sie die verschmutzten Anschlüsse des Akkus und des Elektrowerkzeugs mit einem trockenen, sauberen Tuch. Verwenden Sie nur intakte original FEIN-Akkus, die für Ihr Elektrowerkzeug bestimmt sind. Beim Arbeiten mit und Laden von falschen, beschädigten, reparierten oder aufgearbeiteten Akkus, Nachahmungen und Fremd- fabrikaten besteht Brandgefahr und/oder Explosionsge- fahr. Befolgen Sie die Sicherheitshinweise in der Betriebsan- leitung des Akku-Ladegeräts. Hand-Arm-Vibrationen Der in diesen Anweisungen angegebene Schwingungs- pegel ist entsprechend einem in EN 62841 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander ver- wendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwin- gungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelas- tung sollten auch die Zeiten berücksichtigt werden, in denen das Elektrowerkzeug abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeit- raum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwin- gungen fest wie zum Beispiel: Wartung von Elek- trowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe. Umgang mit gefährdenden Stäuben Bei Werkstoff abtragenden Arbeitsvorgängen mit die- sem Werkzeug entstehen Stäube, die gefährlich sein können. Berühren oder Einatmen von einigen Stäuben z. B. von Asbest und asbesthaltigen Materialien, bleihaltigem Anstrich, Metall, einigen Holzarten, Mineralien, Silikat- partikeln von gesteinshaltigen Werkstoffen, Farblöse- mitteln, Holzschutzmitteln, Antifouling für Wasserfahrzeuge kann bei Personen allergische Reakti- onen und/oder Atemwegserkrankungen, Krebs, Fort- pflanzungsschäden auslösen. Das Risiko durch das Einatmen von Stäuben hängt von der Exposition ab. Verwenden Sie eine auf den entstehenden Staub abge- stimmte Absaugung sowie persönliche Schutzausrüs- tungen und sorgen Sie für eine gute Belüftung des Arbeitsplatzes. Überlassen Sie das Bearbeiten von asbesthaltigen Material nur den Fachleuten. Holzstaub und Leichtmetallstaub, heiße Mischungen aus Schleifstaub und chemischen Stoffen können sich unter ungünstigen Bedingungen selbst entzünden oder eine Explosion verursachen. Vermeiden Sie Funkenflug in Richtung Staubbehälter sowie Überhitzung des Elek- trowerkzeugs und des Schleifguts, leeren Sie rechtzeitig den Staubbehälter, beachten Sie die Bearbeitungshin- weise des Werkstoffherstellers sowie die in Ihrem Land gültigen Vorschriften für die zu bearbeitenden Materi- alien. Bedienungshinweise. Betätigen Sie den Drehrichtungsumschalter nur bei Stillstand des Motors. Eine thermische Überlastung des Elektrowerkzeugs wird durch Blinken der LED im Handgriff angezeigt. Bei Überlastung schaltet das Elektrowerkzeug ab. Verbrennungsgefahr. Das Einsatz- werkzeug kann bei der Anwendung heiß werden. Lassen Sie das Einsatzwerkzeug abkühlen: – nach dem Ablegen des Elektrowerkzeugs – vor dem Werkzeugwechsel. Bringen Sie den Drehrichtungsumschalter in Mittelstel- lung, um eine unbeabsichtigte Inbetriebnahme, z. B. beim Transport, zu vermeiden. Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Mutter oder die Schraube auf, da ein sich drehendes Einsatzwerkzeug abrutschen kann. Halten Sie das Elektrowerkzeug beim Ein- und Ausdre- hen in einem Winkel von 90° senkrecht zur Schraube. Bei schräg angesetztem Elektrowerkzeug kann der Schraubenkopf beschädigt werden, und die Kraft wird nicht auf die Schraube übertragen. Eine unnötig lange Schlagzeit steigert den Verschleiß des Elektrowerkzeugs. Ermitteln Sie die Schlagdauer für den jeweiligen Schraubfall und kontrollieren Sie das tatsächlich erzielte Anziehdrehmoment mit einem Drehmomentschlüssel. Anhaltswerte für die Schlagdauer sind im Diagramm auf Seite 13 abgebildet. Empfehlung zur Einstellung Schlagschrauber je Schrau- bengröße: ASCD18-1000W34 (**): Verwenden Sie den Schlag- schrauber bei Einsatz eines Reduzieradapters 3/4 in auf 1/2 in maximal auf Stufe 3 (600 Nm). ASCD18-1000W34 (**) Stufe M max [Nm] Schrauben-Ø Festigkeitsklasse 61050 ≥ M 27 ≥ 8.8 5900 ≥ M 27 ≥ 8.8 4 750 ≥ M 24 ≥ 8.8 3600 ≥ M 22 ≥ 8.8 2 450 ≥ M 20 ≥ 8.8 1300 ≥ M 18 ≥ 8.8 WARNUNG18

Umgang mit dem Akku. Lagern, betreiben und laden Sie den Akku nur mit FEIN Ladegeräten im Betriebstemperaturbereich von 5 °C – 45 °C (41 °F – 113 °F). Die Akku-Temperatur muss am Anfang des Ladevorgangs im Akku-Betriebs- temperaturbereich sein. Der echte prozentuale Ladezustand des Akkus wird nur bei gestopptem Motor des Elektrowerkzeugs ange- zeigt. Bei einer bevorstehenden Akku-Tiefentladung stoppt die Elektronik automatisch den Motor. Instandhaltung und Kundendienst. Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Elektrowerkzeugs absetzen. Blasen Sie häufig den Innenraum des Elek- trowerkzeugs durch die Lüftungsschlitze mit trockener und ölfreier Druckluft aus. Produkte, die mit Asbest in Berührung gekommen sind, dürfen nicht zur Reparatur gegeben werden. Entsorgen Sie mit Asbest kontaminierte Produkte entsprechend den im Land gültigen Vorschriften zur Entsorgung asbesthaltiger Abfälle. Die aktuelle Ersatzteilliste dieses Elektrowerkzeuges finden Sie im Internet unter www.fein.com. Verwenden Sie nur Originalersatzteile. Folgende Teile können Sie bei Bedarf selbst austau- schen: Einsatzwerkzeuge, Akku, Gürtelhalter, Bitgarage Gewährleistung und Garantie. Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbrin- gens. Darüber hinaus leistet FEIN Garantie entspre- chend der FEIN-Hersteller-Garantieerklärung. Im Lieferumfang Ihres Elektrowerkzeugs kann auch nur ein Teil des in dieser Betriebsanleitung beschriebenen oder abgebildeten Zubehörs enthalten sein. Konformitätserklärung. Die CE-Erklärung gilt nur für Länder der Europäischen Union und der EFTA (European Free Trade Associa- tion) und nur für Produkte, die für den EU- oder EFTA- Markt bestimmt sind. Nach dem Inverkehrbringen des Produktes auf dem EU-Markt, verliert das UKCA Zei- chen seine Gültigkeit. Die UKCA-Erklärung gilt nur für den britischen Markt (England, Wales und Schottland) und nur für Produkte, die für den britischen Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem britischen Markt verliert das CE-Zeichen seine Gültigkeit. Die Firma FEIN erklärt in alleiniger Verantwortung, dass dieses Produkt den auf der letzten Seite dieser Betriebsanleitung angegebenen einschlägigen Bestim- mungen entspricht. Technische Unterlagen bei: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Umweltschutz, Entsorgung. Verpackungen, ausgemusterte Elektrowerkzeuge und Zubehör einer umweltgerechten Wiederverwertung zuführen. Akkus nur im entladenen Zustand einer geordneten Entsorgung zuführen. Bei nicht vollständig entladenen Akkus zur Vorsorge gegen Kurzschlüsse den Steckverbinder mit Klebestrei- fen isolieren. ASCD18-300W2 (**) Stufe M max [Nm] Schrauben-Ø Festigkeitsklasse 6 290 ≥ M 18 ≥ 8.8 5 210 ≥ M 16 ≥ 8.8 4 135 ≥ M 14 ≥ 8.8 385 ≥ M 12 ≥ 8.8 250 ≥ M 10 ≥ 8.8 125 ≥ M 8 ≥ 8.8 ASCD12-150W8 (**) Stufe M max [Nm] Schrauben-Ø Festigkeitsklasse 6 135 ≥ M 14 ≥ 8.8 585 ≥ M 12 ≥ 8.8 450 ≥ M 10 ≥ 8.8 325 ≥ M 8 ≥ 8.8 210 ≥ M 6 ≥ 8.8 16 ≥ M 5 ≥ 8.8 LED-Anzeige Bedeutung Aktion 1–4 grüne LED prozentualer Ladezustand Betrieb rotes Dauerlicht Akku ist fast leer Akku aufladen rotes Blinklicht Akku ist nicht betriebsbe- reit Akku in Akku- Betriebs- temperaturbereich bringen, danach aufla- den19

C.&E. Fein GmbH, D-73529 Schwäbisch Gmünd

: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

C. & E. Fein GmbH D‑73529 Schwäbisch Gmünd

N 62841-2-2:2014 + AC:2015 EN 55014-1:2017 + A11:2020 EN 55014-2:2015 EN 55014-2:1997 + A1:2001 + A2:2008 + AC:1997 Supply of Machinery Regulations 2008, EMC Regulations 2016, The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 Die CE-Erklärung gilt nur für Länder der Euro- päischen Union und der EFTA (European Free Trade Association) und nur für Produkte, die für den EU- oder E FTA-Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem EU-Markt, verliert das UKCA-Zeichen seine Gültigkeit. This CE declaration is only valid for European Union and EFTA (European Free Trade Association) coun- tries and only for products intended for the EU or EFTA market. After placing the product on the EU market the UKCA mark loses its mark validity. Die UKCA-Erklärung gilt nur für den britischen Markt (England, Wales und Schottland) und nur für Produk- te, die für den britischen Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem briti- schen Markt verliert das CE-Zeichen seine Gültigkeit. The UKCA declaration is only valid for the Great Britain market (England, Wales and Scotland) and only for products intended for the Great Britain mar- ket. After placing the product on the Great Britain market the CE mark loses its mark validity. Schwäbisch Gmünd-Bargau, 09.12.2021
