Produkttyp	Sladdlös slagskruvdragare
Märke	Fein
Modell	ASCD 18200 W4 Select
Nominell spänning	18 V
Batterityp	Litiumjon (Li-Ion)
Tomgångsvarvtal	Variabel beroende på inställning (upp till 3000 varv/min)
Max vridmoment (hård skruvning)	Cirka 200 Nm
Rotationsriktning	Vändbar (vänster/höger)
Belysning	LED i handtaget (indikerar överbelastning)
Verktygsfäste	1/2" (12,7 mm) hanfyrkant
Vikt (enligt EPTA)	2,3 kg
Mått (L x H x L)	Cirka 200 x 80 x 240 mm
Strömförsörjning	Uttagbart Fein 18 V-batteri
Kompatibel laddare	Fein-laddare av typ [T264]
Huvudfunktioner	Slagskruvning och lossning, varvtalsreglering, spindellås
Underhåll och rengöring	Blås ventilationsöppningarna med torr tryckluft; rengör batterikontakterna med en torr trasa
Säkerhet	Automatisk avstängning vid överbelastning; skydd mot oavsiktlig omstart; obligatorisk användning av hörselskydd och ögonskydd
Reservdelar och repurerbarhet	Lista över reservdelar finns på www.fein.com; reparation av auktoriserad service
Garanti	Enligt gällande lagstiftning i det land där produkten säljs

Vanliga frågor - ASCD 18200 W4 Select Fein

Hur byter man ett bits på Fein ASCD 18200 slagskruvdragaren?

Innan du byter tillbehör, ta bort batteriet från verktyget. Använd ett bits som passar 1/2" hanfyrkant. Sätt i bitset tills det tar stopp och kontrollera att det sitter fast ordentligt.

Hur kontrollerar man batteriets laddningsstatus?

Laddningsstatusen visas med gröna lysdioder på batteriet (1-4 lysdioder = procent). När motorn är avstängd, tryck på batteriets knapp för att visa nivån. Ett fast rött ljus betyder att batteriet är nästan tomt, blinkande rött indikerar att temperaturen är utanför intervallet.

Vad gör man vid termisk överbelastning av verktyget?

LED i handtaget blinkar för att signalera överbelastning. Verktyget stannar automatiskt. Låt det svalna innan du använder det igen. Undvik att blockera tillbehöret och följ rekommenderade slagintervall.

Hur underhåller man Fein slagskruvdragaren?

Rengör regelbundet ventilationsöppningarna med torr, oljefri tryckluft. Rengör batterikontakterna med en torr trasa. Använd inte kemikalier. För invändiga delar, överlåt underhållet till en fackman.

Vilka typer av skruvar och muttrar kan man skruva med detta verktyg?

Detta verktyg är konstruerat för torr åtdragning och lossning av skruvar och muttrar, främst i trä, metall och byggnation. Använd tillbehör som är godkända av Fein. För exakta applikationer, se vridmomentstabellen i bruksanvisningen.

Kan jag använda ett batteri från ett annat märke?

Nej, använd endast originalbatterier från Fein som är avsedda för detta verktyg. Användning av icke-godkända batterier kan leda till brand-, explosions- eller funktionsstörningsrisk.

Hur ställer man in rotationsriktningen?

Rotationsriktningsomkopplaren sitter nära avtryckaren. Tryck den åt vänster för högerrotation (åtdragning), åt höger för vänsterrotation (lossning). Ändra endast riktning när motorn står helt still.

Är verktyget skyddat mot oavsiktlig omstart?

Ja, sätt alltid rotationsriktningsomkopplaren i mittläget under transport eller förvaring för att undvika oavsiktlig start. Ta dessutom bort batteriet före allt ingrepp.

Var hittar man reservdelar till Fein ASCD 18200?

Aktuell reservdelslista finns på www.fein.com. Använd endast originaldelar från Fein. Byte av arbetsverktyg, batteri eller bälteshållare kan du göra själv.

Hur kasserar man batteriet vid livslut?

Släng inte batteriet i hushållssoporna. Ladda ur det helt innan du lämnar det till en återvinningscentral. Om det inte är helt urladdat, isolera kontakterna med tejp för att undvika kortslutning.

BRUKSANVISNING ASCD 18200 W4 Select Fein

Tryk kun på retningsomskifteren, när motoren står stille.

Sett batteriet kun på när elektroverktöyet er slått av.

Ta batteriet kun ut när elektroverktøyet er slått av. Hold batteriet unna barn.

Händtering av batteriet.

Lagre, bruk og lad batteriet bare med FEIN ladeapparater i batteriets temperaturområde på 5 °C – 45 °C (41°F – 113 °F). Batteriets temperatur skal ved start av ladeprosessen være i batteriets temperaturområde.

LED-indikator	Betydning	Aksjon
1 – 4 grønne LED	Ladetilstand i prosent	Drift
Rødt kontinuerlig lys	Batteriet er nesten tomt	Lad opp batteriet
Rødt blink-lys	Batteriet er ikke driftsklart	Få batteriet inn i batteri-driftstemperaturområdet, lad deretter opp

Den ekte ladetilstanden til batteriet i prosent vises kun när motoren på elektroverktøyet er stanset.

Motoren stoppes automatisk av elektronikken när batteriet er utladet.

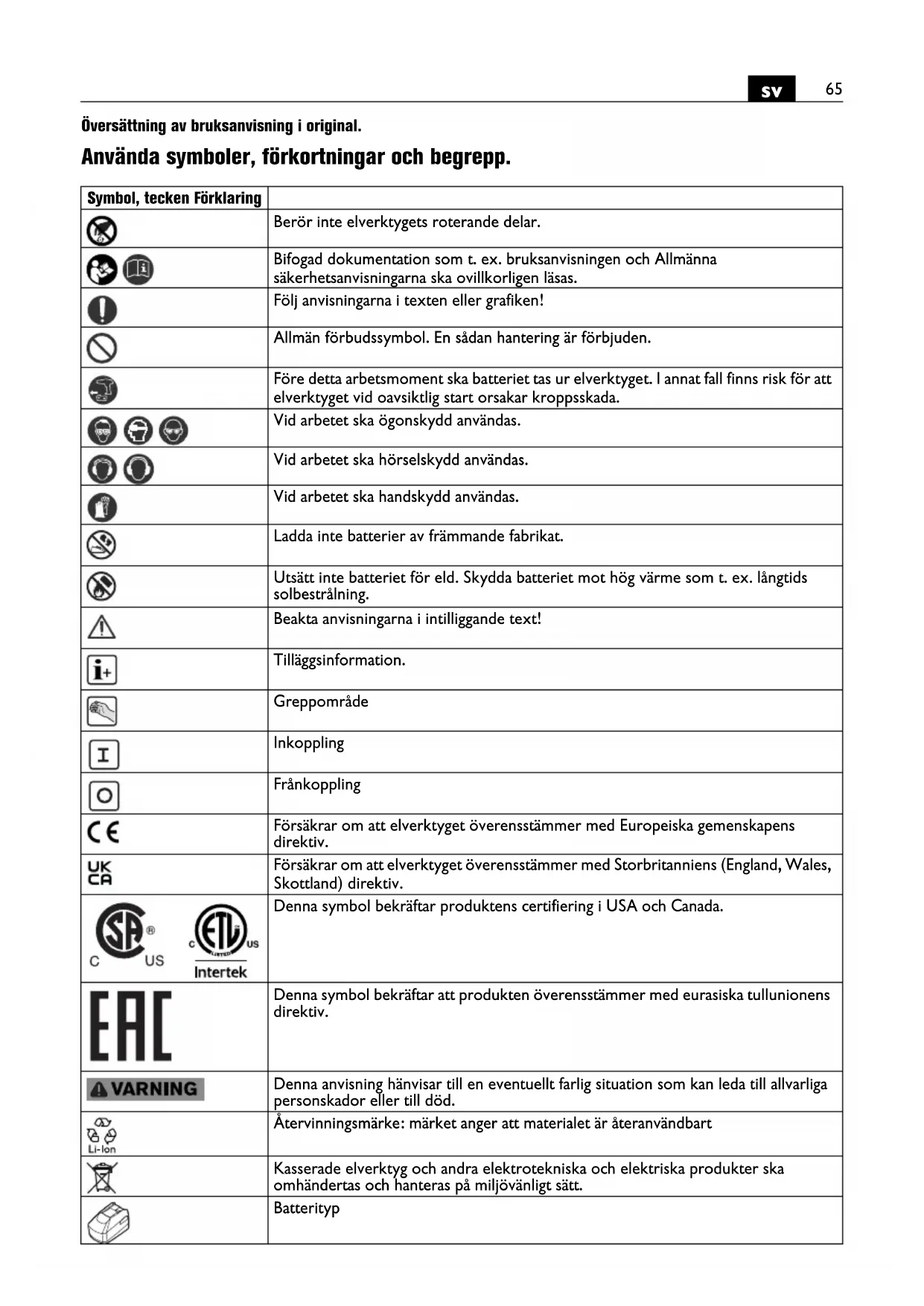

Översättning av bruksanvisning i original.

Använda symboler, förkortningar och begrepp.

Symbol, tecken Förklaring
	Berör inte elverktygets roterande delar.
	Bifogad dokumentation som t. ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas.
	Följ anvisningarna i texten eller grafiken!
	Allmän förbudssymbol. En sådan hantering är förbjuden.
	Före detta arbetsmoment ska batteriet tas ur elverktyget. I annat fall finns risk för att elverktyget vid oavsiktlig start orsakar kroppsskada.
	Vid arbetet ska ögonskydd användas.
	Vid arbetet ska hörselskydd användas.
	Vid arbetet ska handskydd användas.
	Ladda inte batterier av främmande fabrikat.
	Utsätt inte batteriet för eld. Skydda batteriet mot hög värme som t. ex. långtids solbestrålning.
	Beakta anvisningarna i intilliggande text!
	Tilläggsinformation.
[CBY8]	Greppområde
	Inkoppling
	Frånkoppling
	Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv.
	Försäkrar om att elverktyget överensstämmer med Storbritanniens (England, Wales, Skottland) direktiv.
intertek	Denna symbol bekräftar produktens certifiering i USA och Canada.
	Denna symbol bekräftar att produkten överensstämmer med eurasiska tullunionens direktiv.
	Denna anvisning hänvisar till en eventuellt farlig situation som kan leda till allvarliga personskador eller till död.
	Återvinningsmärke: märket anger att materialet är återanvändbart
	Kasserade elverktyg och andra elektrotekniska och elektriska produkter ska omhändertas och hanteras på miljövänligt sätt.
	Batterityp
Symbol, tecken	Förklaring
	Typ av laddare
	Vikt enligt EPTA-Procedure 01
	Lågt varvtal
	Högt varvtal
	Åtdragningsmoment vid hårt underlag t. ex. skruvar och muttrar med bricka (beroende av skruvdiameter och hållfasthet)
	Åtdragningsmoment vid fjädrande underlag t. ex. bilfälgar, fjäderbrickor, tallriksfjädrar, stagbultar, förlängningar
	Åtdragningsmoment vid mjukt underlag, t.ex. trä (beroende av skruvdiameter och skruvlängd), bly- eller fiberbrickor
*	Elverktyget kan i tillägg drivas i spänningsklasserna 12 V och 14,4 V med avvikande prestanda.
(**) Kan innehålla siffror eller bokstäver
*** Partiell leverans
(Ax – Zx) Kodbeteckning för interna syften

Tecken Internationell enhet Nationell enhet Förklaring
UV V Elektrisk-likspänning		---
f	Hz	Hz	Frekvens
n_0	/min, min ^-1 , rpm, r/min	r/min	Tomgångsvarvtal (med fulladdat batteri)
n_S	/min, min ^-1	rpm	Slagfrekvens
M...	Nm	Nm	Vridmoment (hårt skruvförband)
○	inch	tum	Verktygsfäste med invändig sexkant
	inch	tum	Verktygsfäste med fyrkanttapp
∅	mm	mm	Diameter för en rund komponent
L_pA	dB	dB	Ljudtrycksnivå
L_wA	dB	dB	Ljudeffektnivå
L_pCpeak	dB	dB	Toppljudtrycksnivå
K...			Onoggrannhet
a	m/s ^2	m/s ^2	Vibrationsemissionsvärde enligt EN 62841(vektorsumma i tre riktningar)
a_h	m/s ^2	m/s ^2	aritmetiskt medelvärde av vibrationens totalvärde
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Bas- och härledda enheter från det Internationella enhetssystemet SI.

För din säkerhet.

WARNING

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som

uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Använd inte detta elverktyg innan du noggrant läst och fullständigt förstått denna instruktionsbok samt bifogade „Allmänna säkerhetsanvis-“ (publikationsnummer 3 41 30 465 06 0). Dessa -lag bör förvaras för senare användning och ska as elverktyget vid överlåtelse eller försäljning.

Beakta även tillämpliga nationella arbetarskyddsbestämmelser.

Avsedd användning av elverktyget:

handhållen slående skruvdragare för i- och urdragning av skruvar och muttrar med av FEIN godkända tillsatsverktyg och tillbehör utan vattentillförsel i väderskyddad givning.

Speciella säkerhetsanvisningar.

Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där skruven kan skada dolda elledningar. Kontakt med en spänningsförande ledning kan sätta elverktygets metalldelar under spänning och leda till elstöt.

Se upp för dolt liggande elledningar, gas- och vattenrör. Kontrollera arbetsområdet t. ex. med en metalldetektor innan arbetet påbörjas.

Vid arbetet ska hörselskydd användas.

Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om så behövs, använd dammfiltermask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andningsskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller.

Säkra arbetsstycket. Arbetsstycket ligger säkrare i en uppspänningsanordning än i handen.

Håll stadigt tag i elverktyget. Höga reaktionsmoment kan kortvarigt uppstå.

Magnesiumhaltigt material får inte bearbetas. Det finns risk för brand.

Bearbeta inte CFK (kolfiberarmerad plast) eller asbesthaltigt material. Dessa ämnen anses vara canceralstrande.

Det är förbjudet att med skruvar eller nitar fästa brickor och märken på elverktyget. En skadad isolering skyddar inte längre mot elstöt. Använd dekaler.

Använd endast tillbehör som speciellt tagits fram eller godkänts av elverktygets tillverkare. Användningen behöver inte vara säker bara för att tillbehöret passar till elverktyget.

Kontrollera före varje användning att insatsverktyget är säkert fastsatt. Vid ett fyrkantigt verktygsfäste och hål måste dessutom insatsverktygets rätta form kontrolleras. Lösa eller inte säkert fästa insatsverktyg kan lossna eller slungas ut. Detta kan leda till personskador.

Rengör regelbundet elverktygets ventilationsöppningar med verktyg som inte består av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Rikta inte på nära håll blicken mot ljuset från elverktygets lampa. Rikta inte lampans ljus mot ögonen på personer som befinner sig i närheten. Lampans strålning kan skada ögat.

Rikta inte elverktyget mot dig själv, andra personer eller djur. Risk finns att vassa eller heta elverktyg orsakar personskada.

Slå genast ifrån elverktyget om insatsverktyget blockerar. Koppla inte in elverktyget på nytt medan insatsverktyget är blockerat, härvid kan ett bakslag med högt rekylmoment uppstå. Lokalisera och åtgärda orsaken för insatsverktygets blockering med beaktande av säkerhetsanvisningarna. Följande orsaker kan föreligga:

• snedställning i arbetsstycket som bearbetas
• genombrytning i materialet som bearbetas
• överbelastning av elverktyget

Användning och hantering av batterier (batterimoduler).

För undvikande av faror som t. ex. brandskador, explosion, hudskador och andra personskador vid hantering med batterierna ska följande anvisningar följas:

Batterierna får inte tas isär och inte heller krossas. Utsätt inte batterierna för mekaniska stötar. Ett skadat eller felanvänt batteri kan orsaka hälsovådliga ångor och vätskor. Ångorna kan leda till irritation i andningsvägarna. Batterivätskan kan medföra hudirritation eller brännskada.

Om batterivätskan vätt intilliggande föremål, kontrollera berörda delar, rengör eller byt dem vid behov.

Utsätt inte batteriet för hetta eller eld. Låt inte batteriet ligga i solljus.

Plocka upp batteriet ur originalförpackningen först när det ska användas.

För alla åtgärder på elverktyget ta batteriet ur elverktyget. Om elverktyget startar oavsiktligt finns risk för kroppsskada.

Anslut batteriet endast när elverktyget är avstängt. Frånkoppla först elverktyget innan batteriet tas ut.

Håll barn på betryggande avstånd från batterier.

Håll batteriet rent och skydda det mot fukt och vatten. Rengör batteriets och elverktygets nedsmutsade anslutningar med en torr, ren trasa.

Använd endast felfria original FEIN-batterier som är avsedda för elverktyget. Vid åtgärder på och laddning av felaktiga, skadade, reparerade, renoverade, kopierade batterier eller batterier av främmande fabrikat finns risk för brand och/eller explosion.

Följ säkerhetsanvisningarna i batteriladdarens bruksanvisning.

Hand-arm-vibrationer

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 62841 och kan användas vid jämförelse av olika elverktyg. Den kan även tillämpas för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar elverktygets huvudsakliga användningsområden. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Detta kan öka vibrationsbelastningen väsentligt under den totala tidsperioden.

För exakt värdering av vibrationsbelastningen under en bestämd tidsperiod bör hänsyn även tas till den tid elverktyget har varit avstängt eller gått utan att vara i verkligt ingrepp. Detta kan minska vibrationsbelastningen väsentligt under den totala tidsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan, t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisera arbetsförloppen.

Hantering av hälsovådligt damm

Om verktyget används för sågning av vissa material kan hälsovådligt damm uppstå.

Beröring eller inandning av vissa damm som t. ex. asbest och asbesthaltigt material, blyhaltig målning, metall, vissa trädslag, mineraler, silikatpartiklar från stenhaltigt material, färglösningsmedel, träskyddsmedel, antifouling för vattenfordon kan hos personer utlösa allergiska reaktioner och/eller andningsbesvär, cancer, fortplantningsskada. Risken vid inandning av damm är beroende av expositionen. Använd en utsugning som är lämplig för det damm som bildas, personlig skyddsutrustning och se till att arbetsplatsen är väl ventilerad. Låt en fackman bearbeta asbesthaltigt material.

Trädamm och lättmetallsdamm, het blandning av slipdamm och kemiska ämnen kan under ogynnsamma förhållanden antändas eller explodera. Undvik gnistor i riktning mot dammbehållaren samt överhettning av elverktyget och slipmaterialet, töm i god tid dammbehållaren, beakta materialtillverkarens anvisningar för bearbetning samt de föreskrifter för bearbetat material som gäller i ditt land.

Användningsinstruktioner.

Påverka riktningsomkopplaren endast på frånkopplad motor.

En termisk överbelastning av elverktyget indikeras genom att LED-dioden i handtaget blinkar.

Vid överbelastning kopplar elverktyget från.

WARNING

Förbränningsrisk. Insatsverktyget kan bli hett vid användning. Låt

insatsverktyg svalna:

- då du lagt bort elverktyget

- innan byte av verktyg

Ställ riktningsomkopplaren i mittläge för att undvika oavsiktlig driftstart, t. ex. vid transport.

Lägg upp frånkopplat elverktyg på muttern eller skruven, i annat fall finns risk för att ett roterande tillsatsverktyg kan halka ned.

Håll elverktyget vid in- och utdragning i 90° vinkel, lodrätt mot skruven.

Vid snett anlagt elverktyg kan skruvhuvudet skadas, och kraften överförs inte till skruven.

En onödigt lång slagfrekvens ökar elverktygets slitage.

Bestäm slagtiden för respektive skruvförband och kontrollera det faktiskta åtdragningsmomentet med en momentnyckel.

Riktvärden för slagtiden visas i diagrammet på sida 13.

Rekommendation för inställning av slående skruvdragaren enligt skruvstorlek:

ASCD18-1000W34 (**)
Steg M max [Nm] Skruv-∅ Hållfasthetsklass
6	1	0	5	0	≥	M 2
5	9	0	0	≥	M	2 7
4 750	≥ M 24		≥ 8.8
3	6	0	0	≥	M	2 2
2 450	≥ M 20		≥ 8.8
1	3	0	0	≥	M	1 8

ASCD18-1000W34 ( ^** ): Använd den släende skruvdragaren maximalt på steg 3 (600 Nm) vid användning av en förminskningsadapter från 3/4 in till 1/2 in.

ASCD18-300W2 (**)
Steg M max [Nm] Skruv-∅ Hållfasthetsklass
6	2	9	0	≥	M 1 8
5 210	≥ M 16		≥ 8.8
4 135	≥ M 14		≥ 8.8
3	8	5	≥	M	1 2 ≥
2	5	0	≥ M	1	0 ≥
1	2	5	≥ M	8	≥ 8 .

ASCD12-150W8 (**)
Steg M max [Nm] Skruv-∅ Hållfasthetsklass
6 135	≥ M 14		≥ 8.8
5	8	5	≥ M	1	2 ≥
4	5	0	≥ M	1	0 ≥
3	2	5	≥ M	8	≥ 8 .
2	1	0	≥ M	6	≥ 8 .8
1	6		≥ M		5 ≥ 8

Lagra, använd och ladda batteriet endast med FEIN laddare inom driftstemperaturområdet 5 °C – 45 °C (41 °F – 113 °F). Batteriets temperatur måste vid start av laddning ligga inom batteriets driftstemperaturområde.

LED-indike-ring	Betydelse	Aktion
1 – 4 gröna LED	procentuellt laddningstill-ständ	Drift
kontinuer-ligt rött ljus	Batteriet är nästan urladdat	Ladda batteriet
rött blink-ljus	Batteriet är inte driftklart	Låt batteriet anta driftstemperatur innan det laddas

Batteriets faktiska laddningstillständ indikeras endast när elverktygets motor stängts av.

När en djupurladdning av batteriet hotar, stannar elektroniken automatiskt motorn.

Underhåll och kundservice.

Vid bearbetning av metall kan under extrema betingelser ledande damm samlas i elverktygets inre. Renblås ofta elverktygets inre

genom ventilationsöppningarna med torr och oljefri tryckluft.

Produkter som varit i beröring med asbest får inte lämnas till reparation. Disponera med asbest kontamine-rade produkter enligt landets gällande instruktioner för hantering av asbesthaltigt avfall.

Den aktuella reservdelslistan för detta elverktyg hittar du i Internet på adress: www.fein.com.

Använd endast originalreservdelar.

Följande delar kan du vid behov själv byta ut:

Insatsverktyg, batteri, bälteshållare, bitsförråd

Garanti och tilläggsgaranti.

Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti-förklaring.

Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas i bruksanvisningen.

Försäkran om överensstämmelse.

CE-försäkran gäller endast för Europeiska unionens länder och EFTA (European Free Trade Association) och endast för produkter som är avsedda för EU- eller EFTA-marknaden. Efter marknadsintroduktionen av produkten på EU-marknaden förlorar UKCA tecknet sin giltighet.

UKCA-försäkran gäller endast för den brittiska marknaden (England, Wales och Skottland) och endast för produkter som är avsedda för den brittiska marknaden. Efter marknadsintroduktionen av produkten på brittiska marknaden förlorar CE - tecknet sin giltighet. FEIN försäkrar under exklusivt ansvar att denna produkt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida.

Tekniska publikationer finns hos: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Miljöskydd, avfallshantering.

Förpackning, skrotade elverktyg och tillbehör ska hanteras på miljövänligt sätt.

Avfallshantera batterier endast i urladdat tillstånd.

Om batteriet inte är fullständigt urladdat, isolera stick-kontakten med tejp för att undvika kortslutning.
