LIETOŠANAS INSTRUKCIJA ASCD 18200 W4 Select Fein

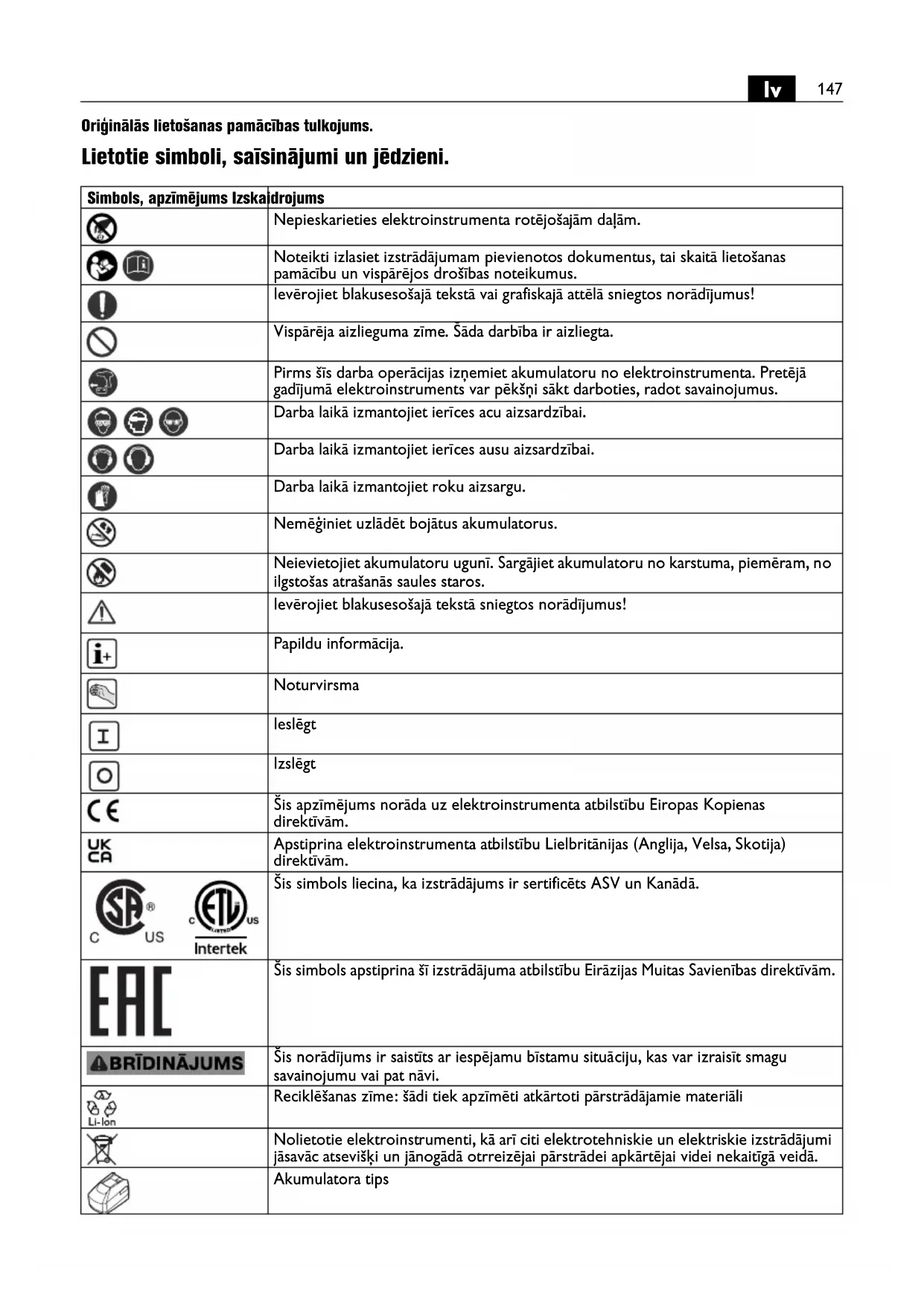

Oriģinālās lietošanas pamācības tulkojums. Lietotie simboli, saīsinājumi un jēdzieni. Simbols, apzīmējums Izskaidrojums Nepieskarieties elektroinstrumenta rotējošajām daļām. Noteikti izlasiet izstrādājumam pievienotos dokumentus, tai skaitā lietošanas pamācību un vispārējos drošības noteikumus. Ievērojiet blakusesošajā tekstā vai grafiskajā attēlā sniegtos norādījumus! Vispārēja aizlieguma zīme. Šāda darbība ir aizliegta. Pirms šīs darba operācijas izņemiet akumulatoru no elektroinstrumenta. Pretējā gadījumā elektroinstruments var pēkšņi sākt darboties, radot savainojumus. Darba laikā izmantojiet ierīces acu aizsardzībai. Darba laikā izmantojiet ierīces ausu aizsardzībai. Darba laikā izmantojiet roku aizsargu. Nemēģiniet uzlā dēt bojātus akumulatorus. Neievietojiet akumulatoru ugunī. Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros. Ievērojiet blakusesošajā tekstā sniegtos norādījumus! Papildu informācija. Noturvirsma Ieslēgt Izslēgt Šis apzīmējums norāda uz elektroinstrumenta atbilstību Eiropas Kopienas direktīvām. Apstiprina elektroinstrumenta atbilstību Lielbritānijas (Anglija, Velsa, Skotija) direktīvām. Šis simbols liecina, ka izstrādājums ir sertificēts ASV un Kanādā. Šis simbols apstiprina šī izstrādājuma atbilstību Eirāzijas Muitas Savienības direktīvām. Šis norādījums ir saistīts ar iespējamu bīstamu situā ciju, kas var izraisīt smagu savainojumu vai pat nāvi. Reciklēšanas zīme: šādi tiek apzīmēti atkārtoti pārstrādājamie materiāli Nolietotie elektroinstrumenti, kā arī citi elektrotehniskie un elektriskie izstrādājumi jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Akumulatora tips148

Jūsu drošībai. Uzmanīgi izlasiet visus drošības noteikumus un norādījumus. Drošības noteikumu un norādījumu neievērošana var radīt priekšnoteikumus elektriskajam triecienam, izraisīt aizdegšanos un/vai būt par cēloni smagam savainojumam. Uzglabājiet drošības noteikumus un norādījumus turpmākai izmantošanai. Nelietojiet šo elektroinstrumentu, pirms uzmanīgi un ar pilnīgu izpratni nav izlasīta šī lietošanas pamācība, kā arī tai pievienotie „Vispārējie drošības noteikumi“ (izdevuma numurs 3 41 30 465 06 0). Uzglabājiet minētos pavaddokumentus turpmākai izmantošanai un elektroinstrumenta tālāknodošanas vai pārdošanas gadījumā nododiet tos jaunajam īpašniekam. Uzlādes ierīces tips Svars atbilstoši EPTA-Procedure 01 Neliels griešanās ātrums Liels griešanās ātrums Griezes moments cietas pamatnes gadījum ā, piemēram, izmantojot skrūves un uzgriežņus ar paplāksni (atkarībā no skrūvju diametra un stingrības) Griezes moments elastīgas pamatnes gadījumā, piemēram, kā pamatni izmantojot automašīnu aploces, atspergredzenus un diskveida atsperes Griezes moments mīkstas pamatnes gadījumā, piemēram, kā pamatni izmantojot koku (atkarīgs no skrūvju diametra un garuma) un svina vai šķiedru materiāla diskus

• Elektroinstrumentu var darbināt arī no sprieguma klasu 12 V un 14,4 V akumulatoriem, rēķinoties ar attiecīgi izmainītu izejas jaudu. (**) Var saturēt ciparus vai burtus *** Daļējs piegādes komplekts (Ax – Zx) Marķēšana iekšējām vajadzībām Apzīmējums Starptautiskā mērvienība Nacionālā mērvienība Izskaidrojums U VVElektriskais līdzspriegums f Hz Hz Frekvence

, rpm, r/min /min Griešanās ātrums brīvgaitā (ar pilnīgi uzlādētu akumulatoru)

/min Triecienu biežums M... Nm Nm Griezes moments (cietam skrūvēšanas režīmam) inch colla Darbinstrumenta turētājs: sešstūra ligzda inch colla Darbinstrumenta turētājs: četrstūra kāts Ømm mm Apaļās daļas diametrs

dB dB Trokšņa spiediena līmenis

dB dB Trokšņa jaudas līmenis

pCpeak dB dB Trokšņa spiediena pīķa vērtību līmenis K... Izkliede m/s

Vibrācijas paātrinājuma vērtība atbilstoši standartam EN 62841 (vektoru summa trim virzieniem)

Kopējā svārstību paātrinājuma aritmētiskā vidējā vērtība m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Pamata un atvasinātās mērvienības atbilst starptautiskajai mērvienību sistēmai SI. Simbols, apzīmējums Izskaidrojums149

Ievērojiet arī spēkā esošos nacionālos darba aizsardzības likumdošanas aktus. Elektroinstrumenta pielietojums: ar roku vadāms triecienskrūvgriezis skrūvju ieskrūvēšanai un izskrūvēšanai, kā arī uzgriežņu pieskrūvēšanai un atskrūvēšanai, kas lietojams bez ūdens pievadīšanas kopā ar firmas FEIN izmantošanai atļautajiem darbinstrumentiem un piederumiem no nelabvēlīgiem laika apstākļiem pasargātās vietās. Īpašie drošības noteikumi. Veicot darbu, kura laikā ieskrūvējamā skrūve var skart slēptus elektriskos vadus, turiet instrumentu tikai aiz izolētajām virsmām. Darbinstrumentam skarot spriegumnesošus vadus, spriegums var nonākt arī uz elektroinstrumenta metāla daļām un kļūt par cēloni elektriskajam triecienam. Ievērojiet piesardzību, strādājot vietās, kuru tuvumā var būt slēpti elektriskie vadi, kā arī gāzes vai ūdens cauruļvadi. Pirms darba pārbaudiet šādas vietas, izmantojot, piemēram metālmeklētāju. Darba laikā izmantojiet ierīces ausu aizsardzībai. Lietojiet individuālos darba aizsardzības līdzekļus. Atkarībā no veicamā darba rakstura izvēlieties pilnu sejas aizsargu, noslēdzošās aizsargbrilles vai parastās aizsargbrilles. Lai aizsargātos no lidojošajām slīpē- šanas darbinstrumenta un apstrādājamā materiāla daļiņām, pēc vajadzības lietojiet putekļu aizsargmasku, ausu aizsargus un aizsargcimdus vai arī īpašu priekšautu. Lietotā ja acis jāpasargā no lidojošajiem svešķermeņiem, kas dažkārt rodas darba gaitā. Putekļu aizsargmaskai vai respiratoram jāpasargā lietotāja elpošanas ceļi no putekļiem, kas veidojas darba laikā. Ilgstoši atrodoties stipra trokšņa iespaidā, var rasties paliekoši dzirdes traucējumi. Nostipriniet apstrādājamo priekšmetu. Spīļierīcē iestiprināts priekšmets ir apstrādājams daudz drošāk, nekā tad, ja tas tiek turēts ar roku. Stingri turiet elektroinstrumentu. Darba gaitā uz strādājošās personas rokām var īslaicīgi iedarboties ievērojams griezes moments. Neapstrādājiet magniju saturošus materiālus. Var notikt aizdegšanās. Neapstrādājiet CFK (plastmasu ar oglekļa šķiedru stiegrojumu) un azbestu saturošus materiālus. Tiek uzskatīts, ka šādi materiāli var izraisīt v ēzi. Nav atļauts pie elektroinstrumenta pieskrūvēt vai piekniedēt marķējuma plāksnītes un apzīmējumus. Bojātā izolācija nenodrošina pietiekošu aizsardzību pret elektrisko triecienu. Lietojiet uzlīmes. Neizmantojiet piederumus, kas nav īpaši izstrādāti šim elektroinstrumentam vai ieteikti lietošanai kopā ar to. Piederuma drošu lietošanu vēl nenosaka apstāklis, ka to var iestiprināt elektroinstrumentā. Ik reizi pirms lietošanas pārliecinieties, ka nomaināmais darbinstruments ir droši iestiprināts. Izmantojot četrstūrveida darbinstrumenta turētāju ar urbumu, nomaināmais darbinstruments papildus jānostiprina atbilstoši tā formai. Vaļīgi vai nepietiekoši stingri nostiprināti nomaināmie darbinstrumenti var tikt izmesti no stiprinājuma. Tas var radīt savainojumus. Regulāri tīriet elektroinstrumenta ventilācijas atveres, izmantojot nemetāla rīkus. Motora dzesēšanas ventilators ievelk putekļus elektroinstrumenta korpusā. Metāla putekļu uzkrāšanās korpusā var būt par cēloni paaugstinātai elektrobīstamībai. Neskatieties elektroinstrumenta apgaismošanas lampas gaismā no neliela attāluma. Nevirziet apgaismošanas lampas gaismu acīs citām tuvumā esošajām personām. Apgaismošanas lampas radītais starojums var izrādīties kaitīgs acīm. Nevērsiet elektroinstrumentu pret sevi, citām personām vai mājdzīvniekiem. Asie vai karstie darbinstrumenti var izraisīt savainojumus. Ja nomaināmais darbinstruments iestrēgst, nekavējoties izslēdziet elektroinstrumentu. Neieslēdziet elektroinstrumentu, kamēr nomaināmais darbinstruments paliek iestrēdzis, jo tas var izraisīt atsitienu ar lielu reaktīvo momentu. Nosakiet un novērsiet nomaināmā darbinstrumenta iestrēgšanas cēloni, ievērojot drošības noteikumus. Iespējamie iestrēgšanas cēloņi var būt šādi: – nomaināmā darbinstrumenta sašķiebšanās āpstrādājamajā priekšmetā, – apstrādājamā materiāla caurlaušana, – elektroinstrumenta pārslogošana. Akumulatoru (bloku) lietošana un pareiza apiešanās ar tiem. Lai nepieļautu aizdegšanos vai sprādzienu un novērstu ādas apdegumus vai citus savainojumus, rīkojoties ar akumulatoriem, ievērojiet šādus noteikumus: Akumulatorus nedrīkst izjaukt, atvērt vai sadalīt. Nepakļaujiet akumulatorus mehāniskiem triecieniem. Bojājuma gadījumā vai nepareizas apiešanās dēļ no akumulatora var izplūst veselībai kaitīgi tvaiki vai kodīgs šķidrums. Tvaiki var izsaukt elpošanas ceļu kairinājumu. Izplūdušais šķidrais akumulatora elektrolīts var izraisīt ādas kairinājumu vai pat apdegumus. Ja no bojāta akumulatora izplūdušais šķidrais elektrolīts ir saslapinājis tuvumā esošus priekšmetus, pārbaudiet un notīriet elektrolīta skartās daļas vai, ja nepieciešams, nomainiet tās. Neturiet akumulatoru karstumā, neievietojiet to ugunī. Neturiet akumulatoru tiešā saules gaismā. Uzsākot akumulatora lietošanu, izņemiet to no oriģinālā iesaiņojuma. Pirms elektroinstrumenta apkalpošanas izņemiet no tā akumulatoru. Ja elektroinstruments patvaļīgi sāk darboties, tas var radīt savainojumus. Ievietojiet akumulatoru elektroinstrumenta tikai laikā, kad tas ir izslē gts. Izņemiet akumulatoru no elektroinstrumenta tikai laikā, kad tas ir izslēgts. Neļaujiet bērniem rīkoties ar akumulatoru. Uzturiet akumulatoru tīru un sargājiet no mitruma un ūdens. Ja akumulatora vai elektroinstrumenta kontakti ir kļuvuši netīri, notīriet tos ar sausu, tīru audumu.150

Izmantojiet tikai nebojātus oriģinālos firmas FEIN akumulatorus, kas ir piemēroti Jūsu elektroinstrumentam. Lietojot un uzlādējot nepiemērotus, bojātus vai savu laiku nokalpojušus akumulatorus, to pakaļdarinājumus un citu zīmolu akumulatorus, tie var aizdegties vai sprāgt. Ievērojiet drošības noteikumus, kas sniegtas uzlādes ierīces lietošanas pamācībā. Vibrācijas iedarbība uz rokām un delnām Šajā pamācībā norādītais vibrācijas līmenis ir izmērīts atbilstoši standartā EN 62841 noteiktajai procedūrai un var tikt lietots elektroinstrumentu salīdzināšanai. To var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai novērtēšanai. Norādītais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā vibrācijas līmenis var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielinā t vibrācijas radīto papildu slodzi zināmam darba laika posmam. Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt vibrācijas radīto papildu slodzi zināmam darba laika posmam. Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, šādus: savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, novērsiet roku atdzišanu un pareizi plānojiet darbu. Rīkošanās ar veselībai kaitīgiem putekļiem Ar šā instrumenta palīdzību veicot darbības, kuru rezultātā notiek materiāla daļiņu atdalīšanās, rodas putekļi, kas var būt bīstami veselībai. Saskaršanās ar dažu materiālu putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas, elpošanas ceļu saslimšanas, vēzi vai reproduktīvās sistēmas bojājumus; pie šādiem materiāliem pieder azbests un to saturoši materiāli, svinu saturošas krāsas, metāli, dažas koka sugas, minerāli, akmens materiālos esošās silikāta daļiņas, krāsu šķīdinātāji, koksnes konservanti un pretapaugšanas līdzekļi, ar kuriem tiek apstrādā tas ūdens transportlīdzekļu zemūdens daļas. Saslimšanas riska pakāpe ir atkarīga no putekļu ieelpošanas ilguma. Lietojiet putekļu veidam atbilstošas uzsūkšanas ierīces un individuālo aizsargaprīkojumu, kā arī parūpējieties par labu ventilāciju darba vietā. Uzticiet azbestu saturošu materiālu apstrādi tikai profesionāļiem. Koka un vieglo metālu putekļi, kā arī karsts apstrādājamā materiāla putekļu un dažu ķīmisko vielu maisījums noteiktos nelabvēlīgos apstākļos var izraisīt aizdegšanos vai sprādzienu. Nepieļaujiet dzirksteļu lidošanu putekļu konteinera virzienā, kā arī elektroinstrumenta un apstrādājamā materiāla pārkaršanu, savlaicīgi iztukšojiet putekļu konteineru; ņemiet vērā apstrādājamā materiāla ražotāja sniegtos norādījumus par materiāla apstrādi un Jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu. Norādījumi lietošanai. Pārvietojiet griešanās virziena pārslēdzēju tikai laikā, kad nedarbojas elektroinstrumenta motors. Par elektroinstrumenta termisko pārslodzi liecina mirgojoša mirdzdiode uz tā roktura. Pārslodzes gadījumā elektroinstruments izslēdzas. Apdeguma briesmas! Nomaināmais darbinstruments lietošanas laikā var sakarst. Nogaidiet, līdz nomaināmais darbinstruments ir atdzisis: – pēc elektroinstrumenta novietošanas, – pirms darbinstrumenta nomaiņas. Lai novērstu instrumenta nejaušu ieslēgšanos, piemēram, transportēšanas laikā, pārvietojiet griešanās virziena pārslēdzēju vidējā stāvoklī. Novietojiet elektroinstrumentu uz uzgriežņa vai skrūves galvas tikai laikā, kad tas ir izslēgts, jo rotējošs darbinstruments var noslīdēt no skrūvējamā objekta. Ieskrū vējot un izskrūvējot skrūves, turiet elektroinstrumentu 90° leņķī (perpendikulāri) attiecībā pret skrūves galvu. Slīpi turot elektroinstrumentu, var tikt bojāta skrūves galva, un griezes moments netiek pārvadīts uz skrūvi. Nevajadzīgi liels triecienu darbības laiks veicina elektroinstrumenta nolietošanos. Nosakiet triecienu darbības laiku attiecīgajam skrūvēšanas gadījumam un kontrolējiet reālo pievilkšanas momentu, izmantojot griezes momenta mērīšanas atslēgu. Noturēšanas vērtība atkarībā no triecienu darbības laika ir parādīta diagrammā lappusē 13. Ieteikumi triecienskrūvgrieža iestatīšanai atkarībā no skrūvju lieluma: ASCD18-1000W34 (**): Izmantojot samazinošo adapteri no 3/4" uz 1/2", darbiniet triecienskr ūvgriezi ar griezes momentu, kas nepārsniedz pakāpi 3 (600 Nm). ASCD18-1000W34 (**) Pakāpe M Maks. [Nm] Skrūvju Ø Stiprības klase 6 1050 ≥ M 27 ≥ 8.8 5900 ≥ M 27≥ 8.8 4750 ≥ M 24≥ 8.8 3600 ≥ M 22≥ 8.8 2450 ≥ M 20≥ 8.8 1 300 ≥ M 18 ≥ 8.8 ASCD18-300W2 (**) Pakāpe M Maks. [Nm] Skrūvju Ø Stiprības klase 6 290 ≥ M 18 ≥ 8.8 5210 ≥ M 16≥ 8.8 4135 ≥ M 14≥ 8.8 385 ≥ M 12≥ 8.8 250 ≥ M 10≥ 8.8 125 ≥ M 8≥ 8.8151

Apiešanās ar akumulatoru. Uzglabājiet, lietojiet un uzlādējiet akumulatoru vienīgi ar FEIN uzlādes ierīcēm darba temperatūras vērtību diapazonā, kas ir no līdz 5°C – 45 °C (41 °F – 113 °F). Akumulatora temperatūrai jātrodas darba temperatūras vērtību diapazona robežās jau uzlādes procesa sākumā. Akumulatora uzlādes pakāpes patiesā procentuālā vērtība tiek parādīta tikai pie izslēgta elektroinstrumenta motora. Akumulatora dziļās uzlādes gadījumā elektroniskais mezgls automātiski izslēdz elektroinstrumenta motoru. Uzturēšana darba kārtībā un klientu apkalpošanas dienests. Ekstremālos darba apstākļos, izmantojot elektroinstrumentu metāla apstrādei, tā korpusa iekšpusē var uzkrāties strāvu vadoši putekļi. Pietiekoši bieži caur ventilācijas atverēm izpūtiet elektroinstrumenta iekšpusi ar sausu, saspiestu gaisu, kas nesatur eļļu. Izstrādājumus, kas ir saskārušies ar azbestu, nedrīkst izmantot, veicot remontu. Utilizējiet ar azbestu piesārņotus izstrādājumus atbilstoši valstī spēkā esošajiem priekšrakstiem par azbestu saturošu atkritumu utilizēšanu. Šā elektroinstrumenta aktuālais rezerves daļu saraksts ir atrodams interneta vietnē www.fein.com. Izmantojiet tikai oriģinālās rezerves daļas. Vajadzības gadījumā lietotājs var saviem spēkiem nomainīt šādas daļas: pievienojamo darbinstrumentu, akumulatoru, jostas stiprinā jumu un nodalījumu uzgaļu uzglabāšanai Garantija. Garantija izstrādājumam tiek noteikta atbilstoši spēkā esošajai tās valsts likumdošanai, kurā izstrādājums ir ticis laists pārdošanā. Bez tam firma FEIN nosaka izstrādājumam garantiju atbilstoši FEIN garantijas deklarācijai. Elektroinstrumenta piegādes komplektā var netikt iekļautas visas šajā lietošanas pamācībā aprakstītās un attēlotās daļas. Atbilstības deklarācija. CE apliecinājums ir derīgs tikai Eiropas Savienības un EBTA (Eiropas Brīvās tirdzniecības asociācijas) valstīm un tikai izstrādājumiem, kas paredzēti ES vai EBTA tirgum. Pēc izstrādājuma laišanas ES tirgū UKCA zīme zaudē derīgumu. UKCA apliecinājums attiecas tikai uz Lielbritānijas tirgu (Anglija, Velsa un Skotija) un tikai uz izstrādājumiem, kas paredzēti Apvienotās Karalistes tirgum. Pēc produkta laišanas ES tirgū CE zīme zaudē derīgumu. Firma FEIN ar pilnu atbildību deklarē, ka šis izstrādājums atbilst šīs lietošanas pamācības pēdējā lappusē minētajām spēkā esošajām direktī vām. Tehniskā dokumentācija no: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Vides aizsardzība, atbrīvošanās no nolietotajiem izstrādājumiem. Nolietotie elektroinstrumenti, to iesaiņojums un piederumi jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Akumulatori jānogādā otrreizējai pārstrādei tikai izlādētā stāvoklī. Ja akumulatori nav pilnīgi izlādēti, tie jāpasargā no iespējama īsslēguma, pārlīmējot pāri kontaktiem līmlenti. ASCD12-150W8 (**) Pakāpe M Maks. [Nm] Skrūvju Ø Stiprības klase 6 135 ≥ M 14 ≥ 8.8 585 ≥ M 12≥ 8.8 450 ≥ M 10≥ 8.8 325 ≥ M 8≥ 8.8 210 ≥ M 6≥ 8.8 16 ≥ M 5≥ 8.8 Mirdzdiodes indikators Nozīme Darbība 1–4 zaļās mirdzdiodes Norāda procentuālo uzlādes pakāpi Cēlonis Sarkanā mirdzdiode deg pastāvīgi Akumulators ir gandrīz izlādēts Uzlādējiet akumulatoru Sarkanā mirdzdiode mirgo Akumulators nav gatavs darbam Nogaidiet, līdz akumulatora temperatūra atgriežas darba temperatūras diapazona robežās, un tad to uzlādējiet152 zh (CM) zh (CM) 正本使用说明书的翻譯。 使用的符号，缩写和代名词。
