GEBRUIKSAANWIJZING 104 Testo

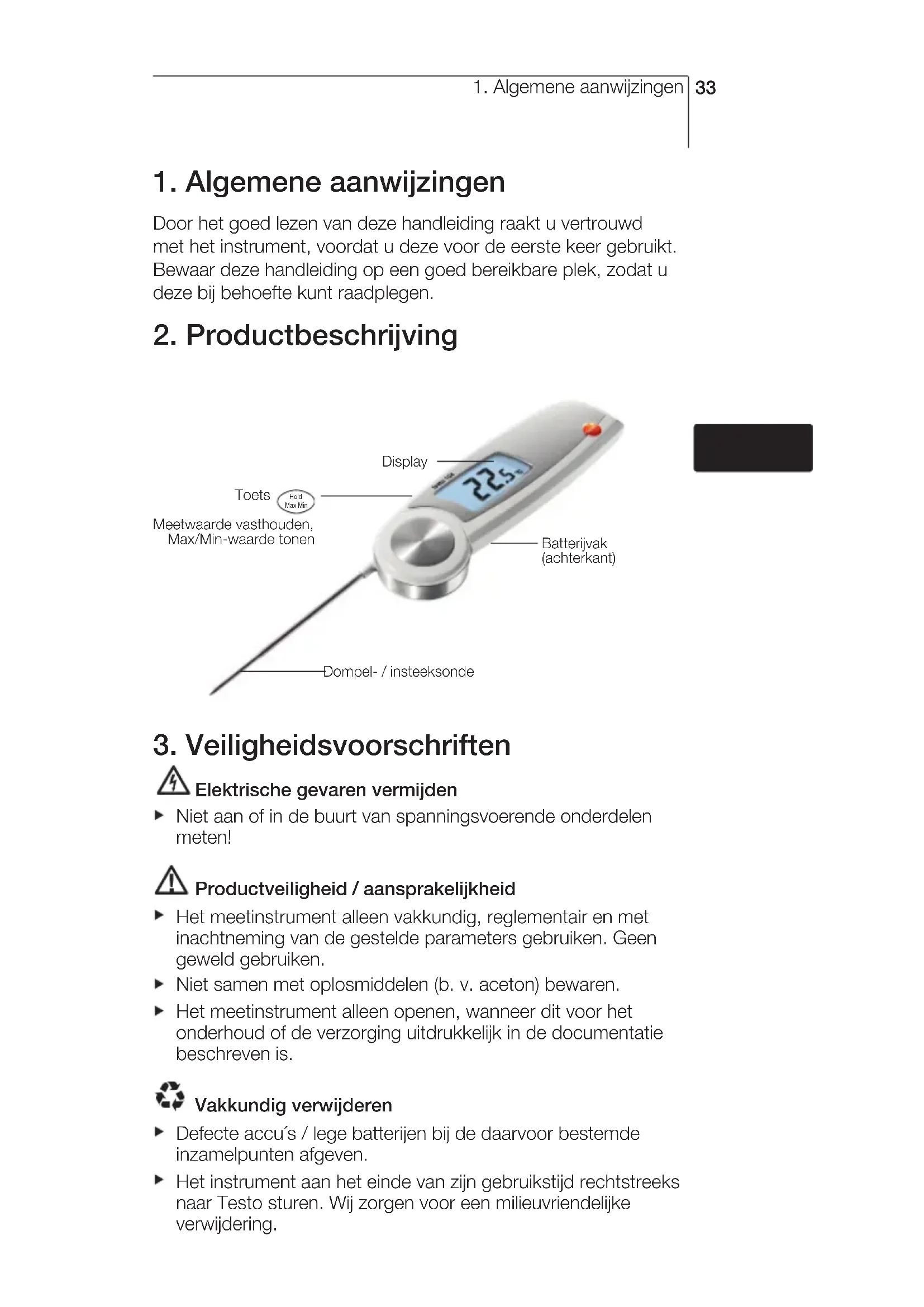

1. Algemene aanwijzingen

Door het goed lezen van deze handleiding raakt u vertrouwd met het instrument, voordat u deze voor de eerste keer gebruikt. Bewaar deze handleiding op een goed bereikbare plek, zodat u deze bij behoefte kunt raadplegen.

2. Productbeschrijving

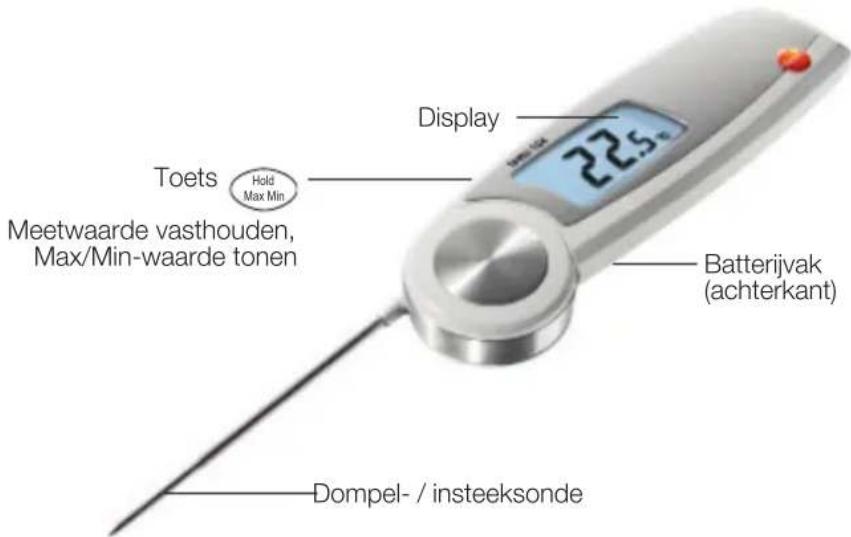

Display Toets Hold Max Min Meetwaarde vasthouden, Max/Min-waarde tonen Batterijvak (achterkant) Dompel-/ insteeksonde

3. Veiligheidsvoorschriften

Elektrische gevaren vermijden

- Niet aan of in de buurt van spanningsvoerende onderdelen meten!

Productveiligheid / aansprakelijkheid

- Het meetinstrument alleen vakkundig, reglementair en met inachtneming van de gestelde parameters gebruiken. Geen geweld gebruiken.

- Het meetinstrument alleen openen, wanneer dit voor het onderhoud of de verzorging uitdrukkelijk in de documentatie beschreven is.

Vakkundig verwijderen

▶ Defecte accu's / lege batterijen bij de daarvoor bestemde inzamelpunten afgeven.

- Het instrument aan het einde van zijn gebruikstijd rechtstreeks naar Testo sturen. Wij zorgen voor een milieuvriendelijke verwijdering.

De testo 104 is een robuuste voedselthermometer. Dit instrument is ontwikkeld voor de volgende taken / toepassingen:

• Levensmiddelenbereik: productie, voedseluitgifte, steekproefmetingen
• Meten van vloeibare, halfvaste en vaste middelen

De volgende componenten van het product zijn conform de verordening (EG) 1935/2004 voor een betrouwbaar contact met levensmiddelen ontwikkeld:

De dompel-/insteeksonde van de meetpunt bevindt zich tot 2 cm van de voelerhandgreep resp. de kunststofbehuizing. Indien aangegeven moeten hierbij de aanwijzingen over insteekdiepten in de handleiding onder punt 7.2 of de markering(en) op de dompel-/insteeksonde worden nageleefd.

Het instrument mag niet worden gebruikt:

• in explosiegevaarlijke gebieden
  • voor diagnostische metingen in medische toepassingen

Eigenschap Waarden
Sensortype NTC
Meetbereik -50...+250°C
Meetgrootte Temperatuur in °C/°F/°R
Resolutie 0,1°C/°F/°R
Nauwkeurigheid ±1.0 °C (-50.0...-30.1°C)±0.5 °C (-30.0...+99.9°C)±1 % van het meetbereik (+100.0...+250.0°C)
Reactietijd t99 10s (in bewegende vloeistof)
Meetfrequentie 2 metingen per s
Arbeidstemperatuur -20...+60°C
Transport- / opslagtemperatuur -30...+70°C
Voeding 2 x batterij type AAA
Levensduur batterijen 100 h (typisch bij 25°C zonder displayverlichting )
Behuizing ABS/TPE/PC en spuitgietzink/rvs
Beschermingsklasse IP65
Afmetingen 265 x 48 x 19 mm (dompel-/insteeksonde opengeklapt)
Gewicht	165g (incl. batterijen)
Weergave	LCD, eenregelig, met statusbalk (Hold/Auto Hold) verlicht
Normen EN 13485	Certificaten: zie www.testo-international.com,Service&Support | Download Center (registratie noodzakelijk)
EG-richtlijn	2004/108/EG
Garantie	2 jaar, garantievoorwaarden: zie internetsite www.testo.com/warranty

testo 104 EN 13485 ACCORDING TO

Normverwijzing

Dit product voldoet aan de richtlijnen volgens de norm EN 13485.

Geschiktheid: S, T (opslag, transport)

Conform EN 13485 dient er een regelmatige controle en kalibratie van het meetinstrument volgens EN 13486 te worden uitgevoerd (aanbeveling: jaarlijks).

Neem contact met ons op voor meer informatie.

6. Ingebruikname

6.1 Batterijen plaatsen

1 Schroef op het batterijvak losdraaien.
2 Batterijvak openen.
3 Batterijen (2 x type AAA) plaatsen. Let op de juiste polariteit!
4 Batterijvak sluiten.
5 Schroef vastdraaien.

6.2 Eenheid instellen

C/°F/°R VAKTA INDU

1 Schroef op het batterijvak losdraaien.
2 Batterijvak openen.
3 Schakelaar (bijv. met een puntig voorwerp) instellen op de gewenste temperatuureenheid (°C/°F/°R).
4 Batterijvak sluiten.
5 Schroef vastdraaien.

6.3 Instrument markeren

De testo 104 kan met behulp van kleurfolies worden gemarkeerd. De gekleurde marking kan worden gebruik om het instrument bijv. aan een specifieke bewerkingsstap of aan een medewerker toe te wijzen.

1 Batterijvak openen.

2 Klepje aan de binnenkant van het batterijvak openen.
3 Kleurfolie op het klepje plakken.
4 Klepje sluiten.
5 Batterijvak sluiten.

7. Bediening

Het instrument schakelt ook bij opengeklapte dompel-/ insteeksonde 60 min. na het inschakelen automatisch uit.

7.1 In- / uitschakelen

22s.

Instrument inschakelen: dompel-/ insteeksonde openklappen.

Instrument uitschakelen: dompel-/insteek- sonde dichtklappen.

7.2 Meten

! Neem de noodzakelijke indompel- / insteekdiepte voor correcte meetresultaten in acht: minstens 23 mm.
! De behuizing mag maximaal aan bedrijfstemperaturen van -20 tot +60°C worden blootgesteld.
√ Instrument is ingeschakeld.
▶ Dompel-/insteeksonde in meetobject dompelen / steken.
- Actuele meetwaarde wordt weergegeven.

Meetwaarde handmatig vasthouden (Hold)

√ Instrument bevindt zich in de meetmodus Hold (leveringstoestand).
▶ Meetwaarde vasthouden: Hold Max Min indrukken.
- Signaaltoon klinkt, meetwaarde wordt vastgehouden en Hold brandt.
▶ Meting opnieuw starten: Hold Max Min indrukken.

Meetwaarde automatisch vasthouden (Auto Hold)

√ Het instrument bevindt zich in de meetmodus Auto Hold (zie beschrijving "Meetmodus wijzigen").
- Auto Hold knippert. Als de meetwaarde binnen 10 seconden stabiel blijft, wordt deze vastgehouden. Er klinkt een signaaltoon en Auto Hold brandt.
▶ Meting opnieuw starten: Hold Max Min indrukken.

8. Instrument instellen

Meetmodus wijzigen

√ Instrument is uitgeschakeld.

1 Configuratiemodus openen: dompel-/insteeksonde openklappen en tegelijk Hold Max Min ingedrukt houden.

Afhankelijk van de voorinstelling wordt Hold of Auto Hold weergegeven.

2 Hold of Auto Hold selecteren: Hold Max Min indrukken.

- De configuratie is afgesloten. Het instrument schakelt over naar de meetmodus.

Min-/Max-waarde tonen

Er worden alleen Hold- en Auto Hold-waarden in het Min-/Max-geheugen opgeslagen.

In meetmodus Auto Hold: wachten tot er een signaaltoon klinkt en Auto Hold brandt.

3 Hold Max Min > 2 seconden ingedrukt houden.

• Max brandt en Max-meetwaarde verschijnt.
  4 Hold Max Min indrukken.
• Min brandt en Min-meetwaarde verschijnt.
  5 Hold Max Min indrukken.
• Het instrument schakelt over naar de meetmodus.

Min-/Max-waarde wissen

√ Stappen 1-4 van "Min-/Max-waarde tonen" zijn uitgevoerd.
5 Hold Max Min > 2 seconden ingedrukt houden.

• In het display verschijnt Max Min CLr.
• Het instrument schakelt over naar de meetmodus.

9. Onderhoud en verzorging

9.1 Batterijen verwisselen

1 Schroef op het batterijvak losdraaien.
2 Batterijvak openen.
3 Batterijen (2 x type AAA) plaatsen. Let op de juiste polariteit!
4 Batterijvak sluiten.
5 Schroef vastdraaien.

9.2 Instrument reinigen

Gebruik voor de reiniging uitsluitend milde, normaal verkrijgbare huishoudelijke reinigingsmiddelen (bijv. afwasmiddel). Gebruik geen agressieve reinigings- of oplosmiddelen!

Behuizing en sonde zijn geschikt voor sproeidesinfectie met alcohol. Neem hierbij de gegevens van de desinfectiemiddelfabrikant in acht.

▶-Behuizing en sonde onder stromend water reinigen en met een doek afdrogen.

10. Vragen en antwoorden

Vraag Mogelijke oorzaak Mogelijke oplossing
brandt.	Batterijen leeg.	► Batterijen vervangen.
--- brandt. Meetbereik over- of onderschreden.		► Metingen alleen binnen het aangegeven meetbereik uitvoeren.
Instrument kan niet worden ingeschakeld.	Batterijen leeg.	► Batterijen vervangen.
Instrument schakelt zelfstandig uit.	Instrument schakelt 60 min. na het inschakelen automatisch uit.	► Dompel-/insteeksonde dicht- en weer openklappen.

Indien wij uw vraag niet konden beantwoorden: neem a.u.b. contact op met uw dealer of de Testo-serviceafdeling.

Contactgegevens zie internetsite
