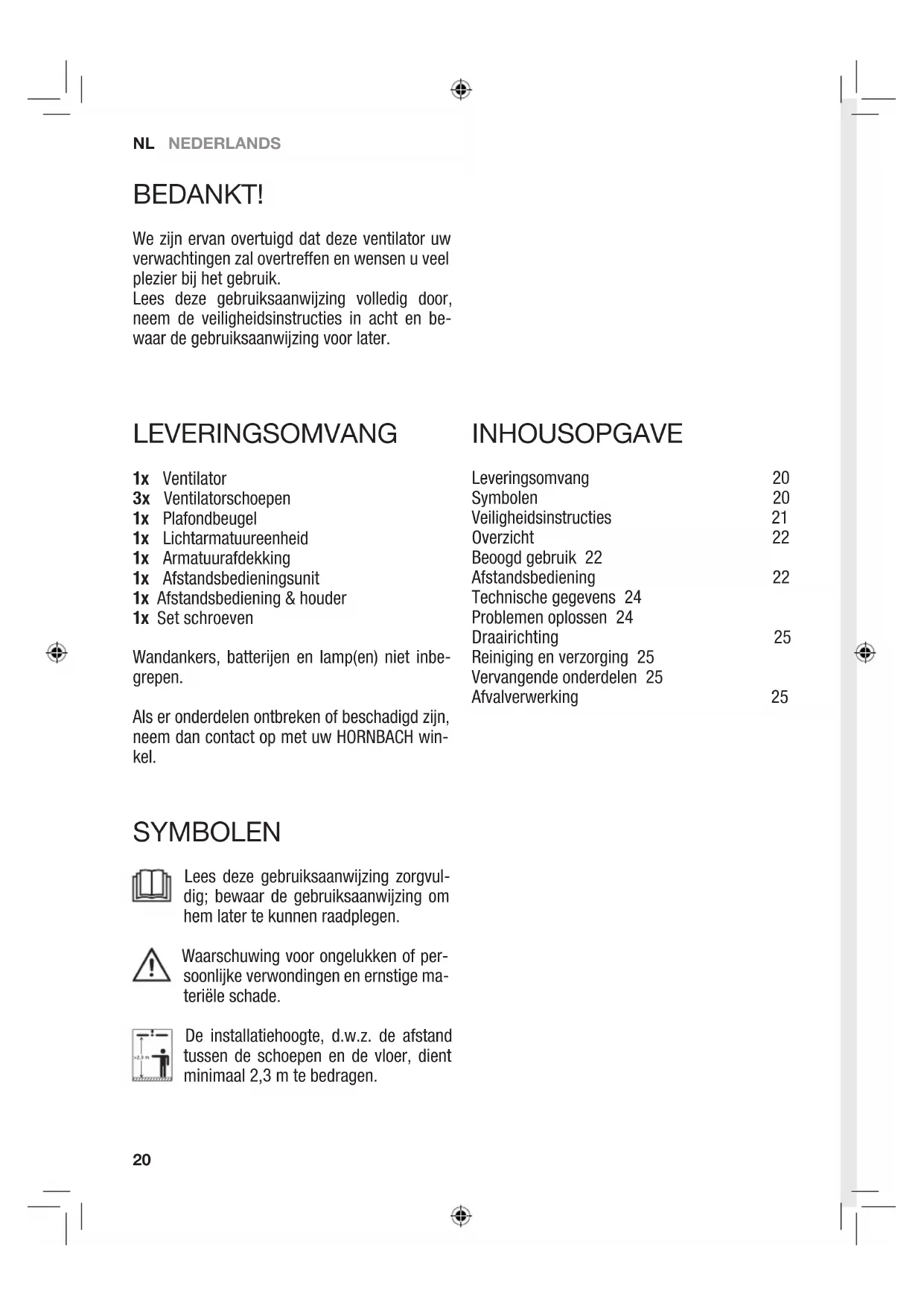

GEBRUIKSAANWIJZING Imbatto Madeira

We zijn ervan overtuigd dat deze ventilator uw verwachtingen zal overtreffen en wensen u veel plezier bij het gebruik.

Lees deze gebruiksaanwijzing volledig door, neem de veiligheidsinstructies in acht en bewaar de gebruiksaanwijzing voor later.

LEVERINGSOMVANG

1x Ventilator
3x Ventilatorschoopen
1x Plafondbeugel
1x Lichtarmatuurenheid
1x Armatuurafdekking
1x Afstandsbedieningsunit
1x Afstandsbediening & houder
1x Set schroeven

Als er onderdelen ontbreken of beschadigd zijn, neem dan contact op met uw HORNBACH winkel.

INHOUSOPGAVE

Leveringsomvang 20
Symbolen 20
Veiligheidsinstructures 21
Overzicht 22
Beoogd gebruik 22
Afstandsbediening 22
Technische gegevens 24
Problemen oplossen 24
Draairichting 25
Reiniging en verzorging 25
Vervangende onderdelen 25
Afvalverwerking 25

SYMBOLEN

Lees deze gebruiksaanwijzing zorgvuldig; bewaar de gebruiksaanwijzing om hem later te kunnen raadplegen.

Waarschuwing voor ongelukken of persoonlijke verwondingen en ernstige materiele schade.

De installmentiehoogte, d.w.z. de afstand tussen de schoepen en de vloer, dient minimaal 2,3 m te bedragen.

VEILIGHEIDSINSTRUCTIES

• Elektrische installmentwerkzaamheden要去en door een gekwalificeerde elektricien worden uitgevoerd. De installmente-eisen van VDE 0100要去en in acht worden genomen.
  WAARSCHUWING! Om ongelukken en letsel te vermijden, dient u te controlleren dat de schoepen Niet verbogen� en er geen obstakels binnen de draaicirkel aanwezig�.
  WAARSCHUWING! Gebruik deze ventilator Niet indezelfde ruimte waar op dat moment een werkende stockinrichting op gas of andere brandstof aanwezig is, tenzij de schoorsteen onder deze gebruiksomstandigheden getest is door een competente persoon.
  WAARSCHUWING! Wanner het normale bedrijf problemen voorzaakt zoals geluidsoverlast, trillingen, beschadigde of losse onderden,要去 de ventilator meteen uitzetten!
• Dit apparaat mag worden gerbuikt door kinderen vanaf 8aar en Personen met verminderde fysieke, sensorieche of mentale vermogens of gebrek aan ervaring of kennis als ze onder supervisie staan of instructies hebben gekreten over veilig gebruik van het apparaat en ze op de hoogte zichn van de betreffende bevaren.
• Kinderen mogen nicht met het apparaat spelen.
• Reiniging en onderhoud mag Niet door kinderen zonder toezicht worden uitgevoerd.
• Verzeker u ervan dat in het vaste stroomnet een contactscheider op alle polen aanwezig is die volledige scheiding garandeert onder Categorie III overspanningsomstandigheden.
• Installer de ventilator Niet in een ruimte die voorzien is van rookalarmen, waar dat dit invloed kan hebben op de rookdetectie.
  WAARSCHUWING! Gebruik geen dimmerschakelaar om de ventilatorsnelheid te regelen.
  Zorg ervoor dat de ventilator deugdelijk en veilig aan het plafond bevestigd is. Neem in geval van twijfel contact op met een specialist om een correcte installmentie te garanderen.
• De afstand:tussen de schoepen en de vloer zou minimaal 2,3 meter moeten bedragen.
• Houd algid een afstand van 1m tussen de lampen ontvlambare materialen (gordijnen, wand

enz.) aan.

• Vervang de lamp pas, nadat die afgekoeld is.
• Controller of de kap van de lamparmatuur veilig bevestigd is, voordat u de ventilator gebruikt.
• Deze ventilator is uitsluitend voor gebruik binnen ontworpen. Hij is Niet ontworpen voor gebruik in een badkamer of vochtige/natte ruimte. Let erop dat de lamparmatuur Niet in contact met water komt.
  WAARSCHUWING! Verzeker u ervan dat de ventilator op alle polen van het stroomnet geschaden is, voordat u eraan werkt.
• Om lichamelijk letsel of schade aan de ventilator en andere voorwerpen te vermijden, moet u voorzichtig zich, wanner u deze reinigt of werkzaamheden verricht in de buurt ervan.
• Gebruik geen water of reinigingsmiddel bij de reining van de ventilator of ventilatorbladen.
  Een droge stofdoek of eenlicht bevochtigde doek zich voldoende voor de reining.

VOOR GEBRUIK VAN BATTERIJEN

• VOORZICHTIG! Explosiegevaar bij Incorrecte verwangen van de batterijen. Alleen verwangen door batterijen van hetzelfde type. Op juiste polariteit letten.
• Batterijen (accuverpakking of geplaatste batterijen) Niet bloatstellen aan overmatige hitte door zonnestraling, vuur e.d. Beschermen tegen mechanische schokken. Droog en schoon honden. Uit de buurt van kinderen honden.
• Batterijen Niet openen, demonteren, vermietigen of kortsluiten. Gebruik geen combinatie van oude en neue batterijen.
• Volgens de voorschriften weggooien. Let op de milieu-aspecten bij het weggooien van batterijen. Niet weglooien bij het huisvuil.
• Raadpleeg de veiligheidsinstrumentes en andere instructies op de batterij en de verpakking.
• Verwijder de batterijen bij batterijlekkage en reinig het batterijvak grondig. Vermijd contact met huid enogen.

NL NEDERLANDS

OVERZICH

1 Deksel
2 Ventilatoreenheid
3 Lichtarmatuurenheid
4 Armatuurafdekking
5 Ventilatorschoep
6 Plafondbeugelschroeven
7 IR-opening
8 IR-transmitter
9 Licht aan/uit

Tijd-voorinstelling

10 2h
11 4h
12 8h

Ventilatorsnelheid:

13 HI
14 MED
15 LOW
16 OFF

17 Batterijvak
18 Houder afstandsbediening

BEOOGD GEBRUIK

Het apparaat is bestemd voor de verspreiding van droge lust in particuliere woonruimtes en voor de verlichting waarvan (indien voorzien). Het apparaat is Niet bestemd voor commercieel gebruik.

ledere andere vorm van gebruik van, of aanpassingen aan het apparaat worden gezien alsoneigenlijk gebruik en kuren aanzienlijkeGeVarenveroorzaken.

AFSTANDBEDIENING

De ventilator wordt aangestuurd via zich afstandsbediening. Plaats twee AAA-batterijen (niet inbegrep) in het batterijcompartment 17

• let op de juiste plaatsing van de polen. Zorg ervoor dat de IR-zender 8 van de afstandsbediening op de IR-opening 7 in de kap 1 van de ventilatoreenheid 2 is gericht.

LAMP

Om hetlicht in of uit te schakelen drukt u op de aan/uit-knop voor hetlicht 9.

VENTILATORSNELHEID

Om de ventilator in te schakelen en de gewens-te snelheid in te stellen, drukt u op:

HI 13 = hoge snelheid

MED 14 = medium snelheid

LOW 15 = lage snelheid

OFF16 = ventilator uit

TIJD-VOORINSTELLING

Voor een vooraf bepaalde looptijd met automatische uitschakeling drukt u op:

2H10=2uur

4H11=4uur

8H12=8uur

HOUDER AFSTANDSBEDIENING

De houder 18 voor de afstandsbediening kan worden geinstalleerd door twee 6mm gaten te boren. Plaats waar pluggen in en installer de houder met de schroeven.

1

Schakel de zekering op de installmentatieuit.

2

Verwijder de rechtter schroef van de plafondbeugelschroeven 6 aan beiden zijden.

3

Boor op de installmentatie twee 8mm gaten in het pla-fond en voer ankerbouten (niet meegeleverd) in de gaten in.

4

Installer de plafondbeugel met de schroevenset. Verzeker u ervan dat de plafondbeugel stevig bevestigd is.

5

Sluit de kabel als volgt op het aansluitpunt aan:

L Bruin

N Blauw

Geel/groen

6

Hang de ventilatoreenheid 2 in de plafondbeugel op. Draai de ventilatoreenheid 2 tot de draaivergrendeling aangrijpt.

7

Schuif de afstandsbedieningseenheid in de plafondbeugel zoals weergegeben.

8

Installer de infrarode ontvanger van de afstandsbedieningseenheid bij de opening 7 in deafdekking 1.

9

Verbind de twee kabelclips van de afstandsbedieningseenheid met de correspondende clips op de ventilatoreenheid 2.

10

Installer de kap 1 van de ventilatoreenheid 2 door deze aan de plafondbeugel te bevestigen en de in stap 2 verwijderde schroeven wee in te draaien.

11

Installer de drie schoepen 5 aan de motor van de ventilatorenheid 2 met behulp van de twee schroeven per schoep.

12

Verbind de kabelclip van de ventilatoreenheid 2 met de clip van de lichtarmatuurvoet 3 en installer de armatuur 3 in de ventilatoreenheid 2 met behulp van de drie schroeven.

13

Plaats twee lampen (max. 40 Watt / Niet meegeleverd) in de fittingsen van de lichtarmatuur 3.

14

Installer de lampenkap 4 en controller of de kap stevig vastzit.

15

Schakel de zekering op de installmentielocatie wee in.

NL NEDERLANDS

TECHNISCHE GEGEVENS

Nominal voltage 220-240 V~ / 50 Hz

Nominal vermogen 70 W

Ventilator diameter 142cm

Snelheidsinstallingen Low - Med - Hi - Off / via afstandsbedieningl

Mate van bescherming IP 20

	Schakel de netstroom uit en controllerer de aansluitingen binnen de ventilatoren.
De verlichting werkstiet.	Controller of de lamp zelf defect is.
	Schakel de netstroom uit en controllerer de aansluitingen binnen de ventilatoren.
Ventilator loopt ongelijkmatig en/of waggelt.	Schakel de netstroom uit en controllerer of de schoepen correct aan de motor geinstalleerd+zijn.
	Schakel de netstroom uit en controllerer of de plafondbeugel correct aan het plafond geinstalleerd is.
	Blijft het probleem bestaan, probeer dan de individuele schoepen van positie te wisselen.
Ventilator maakt teveel geluid.	Schakel de netstroom uit en controllerer op te los of te vast aangedraai-de schroeven.

REINIGING & VERZORGING

WAARSCHUWING! Verzeker u ervan dat de ventilator op alle polen van het

stroomnet geschienen is, voordat u eraan werkt.

• Om lichamelijk letsel of schade aan de ventilator en andere voorwerpen te vermijden,要去 u voorzichtigelijk, wanner u deze reinigt of werkzaamheden verricht in de buurt ervan.
• Gebruik geen water of reinigingsmiddel bij de reiniging van de ventilator of ventilatorbladen. Een droge stofdoek of eenlicht bevochtigde doek zich voldoende voor de reiniging.

De batterijen (type AAA / Niet inbegren) in afstandsbediening kuren worden verrangen. Let op de juiste plaatsing van de polen en verrang batterijen door batterijen van hetzelfde type.

LAMP

De lamp(en) in de verlichtingsarmatuur kan/ kuren worden verrangen. Vervang de lamp(en) alleen, wanner de armatuur voldoende afgekoeld is en de ventilator van het stroomnet gescheiden is. Gebruik alleen lampen zoals beschreiben in de technische gegevens.

AFVALVERWERKING

Het logo met de doorgehaalde vuilnisbak geeft aan dat afgedankte elektrische en elektronische apparatuur geschienen moet worden ingeleverd

(WEEE). Dergelijk apparatuur bevat möglichke gevaarlijke stoffen. Deze apparaten moet worden ingeleverd bij een speciaal hiervoor aangewezen inzamelpunt voor recycling van WEEE en mogen Niet als ongesorteerd huisafval worden weggegoid. Op deze manier helpt u brunnen te sparen en het milieu te beschermen. Neem contact op met de lokale autoriteiten voor meer informatie.

Laat kinderen Niet spelen met plastic zakken en verpakkingsmaterial vanwege möglichke verwondingen en het verstikkingsgevaar. Bewaar dergelijk material veilig of gooit het op milieuvriendelijk wijze weg.

Gebruike batterijen/accu's moeten correct worden afgevoerd. Winkel waar batterijen worden verkocht enplaatselijke inzamelpunten beschikken over speciale containers voor het inleveren van batterijen/accu's.
