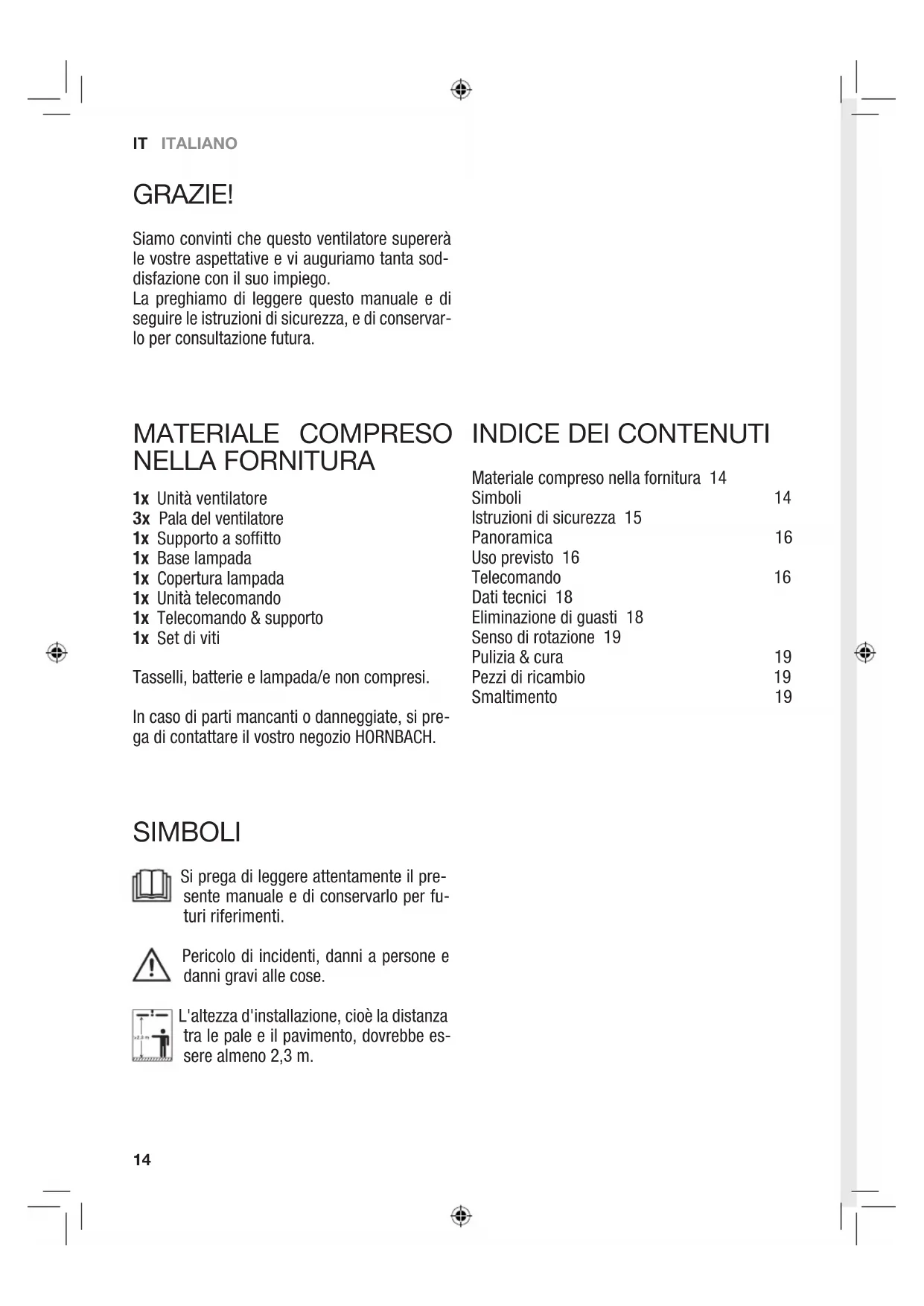

MANUALE UTENTE Imbatto Madeira

Siamo convinti che questo ventilatore superera le vostre aspettative e vi auguriamo tanta soddisfazione con il suo impiego.

La preghiamo di leggere questo manuale e di seguire le istruzioni di sicurezza, e di conservarlo per consulazione futura.

MATERIALALE COMPRESONELLA FORNITURA

1x Unità ventilatore
3x Pala del ventilatore
1x Supporto a soffitto
1x Base lampada
1x Copertura lampada
1x Unità telecomando
1x Telecomando & supporto
1x Set di viti

Tasselli, batterie e lampada/e non compresi.

In caso di parti mancanti o danneggiate, si prega di contattare il vosto negotio HORNBACH.

INDICE DEI CONTENUTI

Materiale compreso nella fornitura 14

Simboli 14
Istruzioni di sicurezza 15
Panorama 16
Uso previsto 16
Telecomando 16
Dati tecnici 18
Eliminazione di guasti 18
Senso di rotazione 19
Pulizia & cura 19
Pezzi di ricambio 19
Smaltimento 19

SIMPOLI

Si prega di leggere attendamente il presente manuale e di conservarlo per futuri riferimenti.

Pericolo di incidenti, danni a persona e uomini gravi alle cose.

L'altezza d'installazione,cioè la distanza tra le pale e il pavimento, dovrebbe essere almeno 2,3 m.

ISTRUZIONI DI SICUREZZA

L'installazione elettrica deve essere eseguita da un elettricista qualificato. Devono essere rispettati i requisiti della norma VDE 0100.
AVVERTENZA! Al fine di evitare eventuali lesioni, assicurarsi che le pale non siano piegate e che non vi sia nessun oggetto nell'area di rotazione.
- AVVERTENZA! Non usare quello ventilatore dello stesso momento quando si accende un fuoco a gas oppure un altro combustibile a meno che il combustibile non sia stato testato in queste circostanze da una persona competente.
- AVVERTENZA! Nel caso il funzionamento normale causi problemi quali rumori, vibrazioni, parte danneggiate o allentate, immediatamente interrompere l'utilizzo del ventilatore!
- Questo elettrodomestico più essere utilizzato da bambini di età superioreagli 8 anni e da persone con capacità fisiche, sensorie o mentali ridotte, oppure con mancanza di esperienza e nozioni, se sorvegliati oppure se hanno ricevuto le istruzioni concernenti l'utilizzo dell'elettrodomestico in modo sicuro consapevoli dei pericoli coinvolti.
I bambini non devono giocare con il dispositivo.
- La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambinienza supervisione.
- Assicurarsi che l'installazione fissa dispone di una separazione di contatto presso tutti i poli la quale assicura una separazione completa in caso di sovratensione di categoria III.
- Non installare il ventilatore in una stanza dotata di un rilevatore di fumo perché ciò potrebbe averre un effetto sul rilevamento del fumo.
- AVVERTENZA! Non usare un'interruttore tipo dimmer per controllare la velocità del ventilatore.
- Assicurarsi che il ventilatore sia fissato in maniera sicura al soffitto. In caso di dubbio, rivolgersi ad uno specialista per far eseguire l'inseglazione corretta.
- La distanza tra le pale e il pavimento dovrebbe essere almeno 2,3m
- Sempre Maintainere una distance di 1 m tra la lampada e materiali infiammabili (tende, pareti, ecc.).

• Cambiare la lampadina solo dopo averla lasciata raffreddare.
• Prima dell'utilizzo, assicurarsi che il coperchio della lampada sia montata in maniera sicura in posizione.
• Il ventilatore è ideato solo per l'uso in interni. Questo prodotto non è ideato per l'installazione in un bagno o aree umide. Si prega di mettere al sicuro che la lampada non venga a contatto con dell'acqua.
  AVVERTENZA! Prima di eseguire dei lavori al ventilatore, assicurarsi che tutti i poli del ventilatore siano completenesseparati alla rete elettrica.
• Al fine di evitare lesioni alle persone oppure danni al ventilatore ed altri oggetti, si prega di prestare attenzione quando si svolgono dei lavori presso il ventilatore o quando lo si vuole pulire.
  Non usare acqua o detergenti per pulire il ventilatore o le sue pale. Basta un panno asciutto o leggermente inumidito per pulire il prodotto.

PER L'IMPIEGO DI BATTERIE

• ATTENZIONE! Pericolò di esplosione in caso di sostituzione errata delle batterie. Sostituire solo con lo stesso tipo o un tipo equivalente di batterie. Rispettare la corretta polarità.
  Le batterie (pacco batterie o batterie integrate) non devono essere esposte al calore eccessivo come l'irraggiamento solare, fuoco o simile. Proteggere da urti meccanici. Tenerle in luogo asciutto e pulito. Mantenere lontano dai bambini.
• Non smontare, aprire, frammentare o mettere in cortocircuito le batterie. Non utilizzato assieme batterie nuove e vecchie.
• Smaltire in modo adeguato. Prestare attenzione agli aspetti ambientali dello smaltimento di batterie. Non smaltireattraverso i rifiuti domestici.
• Vedasi le informazioni di sicurezza ed altre istruzioni riportate sulle confezioni delle batterie.
• In caso di fuoruscite delle batterie, rimuovere le batterie e pulire bene l'alloggiamento batterie. Evitare il contatto con pelle e occhi.

IT ITALIANO

PANORAMICA

1 Coperchio
2 Unità ventilatore
3 Base lampada
4 Copertura lampada
5 Pala del ventilatore
6 Viti per supporto a soffitto
7 Apertura IR
8 Trasmettitore IR
9 Luce on/off

Preimpostazione durata:

10 2H
11 4H
12 8H

Velocità del ventilatore:

13 HI
14 MED
15 LOW
16 OFF

17 Vano batterie
18 Supporto telecomando

TELECOMANDO

Il ventilatore viene controllatoattraverso il suo telecomando.Inserie due pile del tipo AAA (non comprese)nel vano batterie 17 -badare alla polarità corretta.Assicurarsi che il trasmettitore IR 8 del telecomando sia puntato verso l'aper- tura IR 7 sul coperchio 1 dell'unità ventilatore 2.

LUCE

Per accendere o spagnere la luce premere il tasto luce on/off 9.

VELOCITA DEL VENTILATORE

Per accendere il ventilatore e impostare la velocità desiderata, premere:

HI 13 = alta velocità

MED 14 = media velocità

LOW 15 = bassa velocità

OFF 16 = spgnere ventilatore

PREIMPOSTAZIONE DURATA

Per impostare una durata di funzionamento con uno spegnimento automatico, premere:

2H10=2 ore

4H11=4 ore

8H12=8 ore

SUPPORTO TELECOMANDO

Il supporto per il telecomando 18 può essere montato forando due fori da 6 mm. Inserire i connettori e installare il supporto usingo le viti.

USO PREVISTO

Il dispositivo è ideato per la distribuzione di aria secca in interni privati e come illuminazione (se previsto). Il dispositivo non è ideato per usi commerciali.

Qualsiasi altri uso o modifica al dispositivo è considerato come uso improprio e potrebbe causare pericoli considerevoli.

1

Spagnere l'interruttore automatico sul lato dell'installazione.

2

Rimuovere la vite destra delle viti del supporto a soffitto 6 su entrambi i lati.

3

Installare il supporto a soffitto servendosi del set di viti. Assicurarsi che il supporto a soffitto sua fissato in maniera sicura.

5

Collegare i cavi al morsetto\ quanto segue:

L Marrone

NBlu

Giallo/Verde

6

Agganciare l'unità ventilatore 2 nel supporto a soffitto.

Ruotare I*unita ventilatore 2
fino a che il chiavistello girevo-
le scatti in posizione.

7

Inserire l'unita del commando remoto nel supporto a soffitto in maniera descritta.

8

Installare il ricevitore ad infrarossi dell'unità del comando remoto nell'apposita aperture 7 sul coperchio 1.

9

Collegare i due clip per cavi dell'unità del commando remoto con i relativi clip dell'unità ventilatore 2.

10

Installare il coperchio 1 dell'unità ventilatore 2 montandolo al supporto a soffitto e reinstallare le viti rimosse in fase 2.

11

Montare le tre pale 5 al motore dell'unita ventilatore 2 servendosi di due viti per agli pala.

12

Collegare il clip per cavi dell'unità ventilatore 2 con il clip sulla base del lampadario 3 e montare la base del lampadario 3 all'unità ventilatore 2 usando le sue tre viti.

13

Installare due lampadine (max. 40W / non comprese) nei porta lampada della base del lampadario 3.

14

Montare il coperchio del lampadario 4 e controllare che siano montate in maniera sicura.

15

Attivare I'interruttore automatico sul lato dell'installazione.

IT ITALIANO

DATI TECHNICI

Voltaggio nominale 220 - 240V /50Hz

Potenza nominale 70 W

Diametro ventilatore 142 cm

Lampadina 2x E27 / Max 40 W / non compresa

Impostazione della velocità Low - Med - Hi - Off /attraverso telecomando

Impostazioni del timer 2 - 4 - 8 ore /trasverso telecomando

Class di protezione / I

Livello di protezione IP 20

Peso 7,1 kg

ELIMINARE GUASTI

Il ventilatore non si avvia	Controllare l'interruttore automatico e/oppure i fusibili del circuito.
	Scollegare alla rete elettrica e controllare i terminali di connessione all'interno del ventilatore.
La luce non funziona.	Controllare se la lampadina è difettosa.
	Scollegare alla rete elettrica e controllare i terminali di connessione all'interno del ventilatore.
Il ventilatore non funziona in maniera uniforme e/oppure oscilla.	Scollegarlo alla rete elettrica e controllare se le pale sono corretta-mente montate al motore.
	Scollegarlo alla rete elettrica e controllare se il supporto a soffitto è fissato in maniera sicura al soffitto.
	Se il problema persistsiste, cambiare la posizione delle singole pale.
Il ventilatore genera rumori.	Scollegare alla rete elettrica e controllare se le viti sono allentate oppureccessivamente serrate.

PULIZIA & CURA

AVVERTENZA! Prima di eseguire dei lavori al ventilatore, assicurarsi che poli del ventilatore siano completeseparate alla rete elettrica.

tutti i poli del ventilatore siano completamente separati dalla rete elettrica.

• Al fine di evitare lesions alle persone oppure danni al ventilatore ed altri oggetti, si prega di prestare attenzione quando si svolgono dei lavori presso il ventilatore o quando lo si vuole pulire.
  Non usare acqua o detergenti per pulire il ventilatore o le sue pale. Basta un panno asciutto o leggermente inumidito per pulire il prodotto.

PEZZI DI RICAMBIO

BATTERIE

Le batterie (tipio AAA/non comprese)nel tele-. comando possono essere cambiate. Badare alla corretta polarità e sostiturie le batterie solo con modelli dello stesso tipo.

LAMPADINA

La/le lampadina/e del lampadario più/orposso èsere cambiata/e. Cambiare la/le lampadina/e solo dopo aver lasciato raffreddare il lampadario e più après aver scollegato il ventilatore alla rete elettrica. Usare solo delle lampadine specificate nei dati tecnici.

SMALTIMENTO

Il simbolo del bidone della spazzatura sbarrato richiede la raccolta differenziata dei rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Tali ap

parecchiature possono containere sostanze pericolose e nocive. Questi attrezzi devono essere restituiti presso un punto di raccolta per il riclaggio RAEE e non devono essere smaltiti come rifiuti urbani. In quello modo, si contribuisce a preservare le risorse e proteggere l'ambiente. Contattare le autorità locali per ottenerulteriori informazioni.

A causa del pericolo di lesions o di soffocamento i bambini non devono giocare con i sacchetti di plastica e materiali di imballaggio. Conservare tale materiale in modo sicuro o smaltirlo in modo rispetto dell'ambiente.

Le batterie ESAuste devono essere smaltite in modo corretto. I negoti che vendono batterie e i punti di raccolta comunali offrono apposti contentitori per lo smaltimento delle batterie.
