BRUKSANVISNING Imbatto Madeira

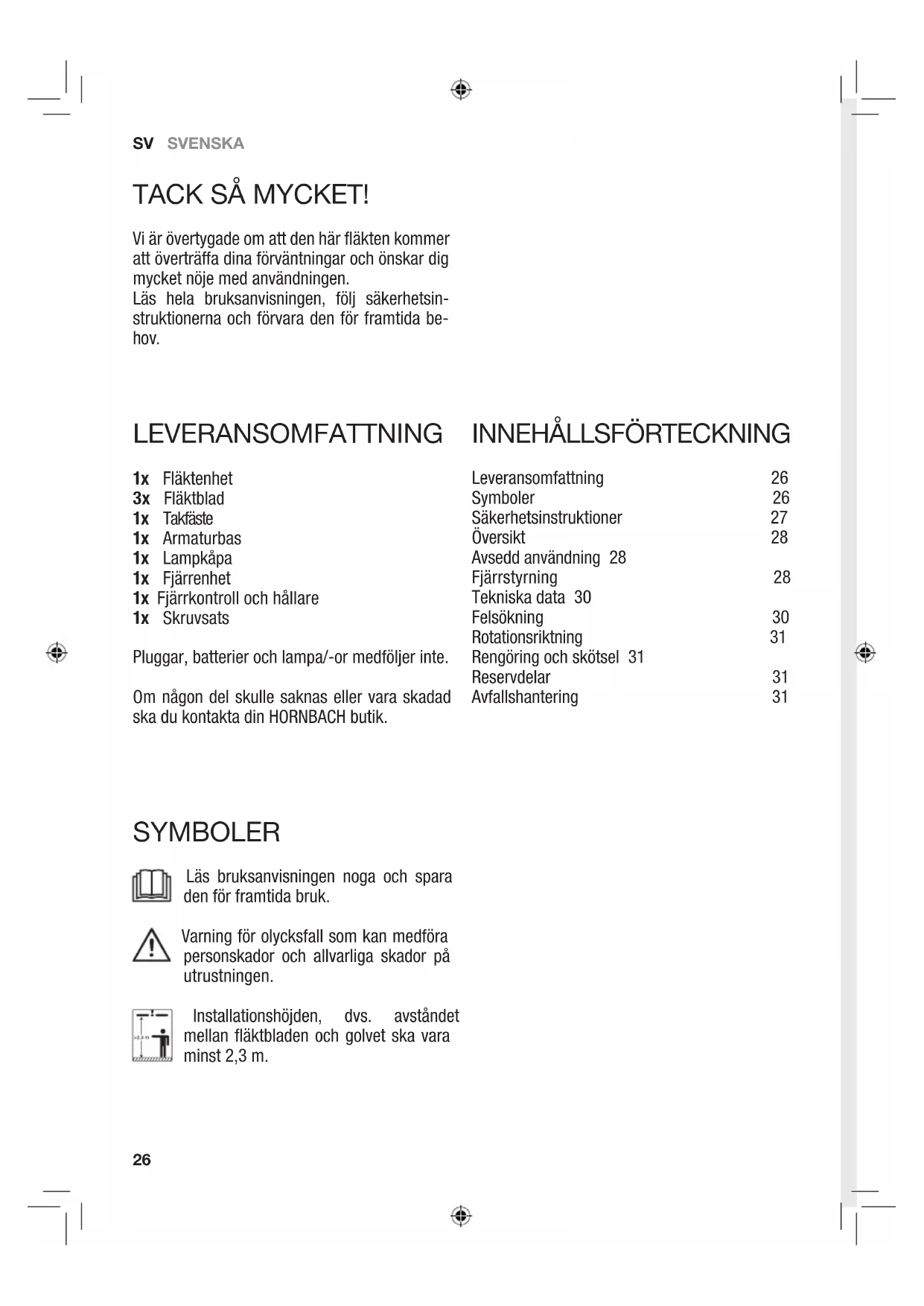

Vi ar overtygade om att den har flaktenkommen att overtraffa dina forvantningar och onskar dig mycket noje med anvandningen.

Läs hela bruksanvisningen, följ sakerhetsinstruktionerna och forvara den für framtida behov.

LEVERANSOMFATTNING INNEHÄLLSFORTECKNING

1x Fjarrkontroll och hällare Tekniska data 30

1x Skruvsats Felsökning 30

Rotationsriktning 31

Pluggar, batterier och lampa/-or medfoljer inte. Rengoring och skötsel 31

Reservdilar 31

Om nagen del skulle saknas aller vara skadad Avfallshantering 31
ska du kontakta din HORNBACH butik.

SYMBOLER

Läs bruksanvisningen noga och spara den for framtida bruk.

Varning for olycksfall som kan medforapersonskador och allvarliga skador pautrustningen.

Installationshöjden, dvs. avständet mellan flaktbladen och golvet skara vara minst 2,3 m.

SÄKERHETSINSTRUKTIONER

• Einstallationen ska utforas av en behorig elektriker. Installationskraven i VDE 0100 maste foljas.
  VARNING! Forhindra personskador genom att kontrollera att bladen inte ar böjda och att det inte finns nagra foremål rotationsområdet.
• VARNING! Använd INTE fläkten i sama rum samtidigt som en gasol- eller branslekamin om inte branslet har testats under dessa forhällanden eller används av en kompetent person.
• VARNING! Sluta genast att använda fläkten om det uppstår problem, till exempler buller, vibrationner, skadade eller löså delar, under normal drift.
  Denna apparat kan anvandas av barn fran 8 ar och av personer med begransad fysisk, sensorisk ell mental formaga ell brist pa erfarenhet och kunskap, om de overvakas ell er far instruktioner fran nagon som ansvarar for deras sakerhet och som berattar hur apparaten ske anvandas paett sakt.
  Barn fär inte leka med apparaten.
• Rengöring och underhäll skä inte utföras av barnutan overvakning.
• Se till att den fasta installationen har en brytare som bryter alla polerna for fullständig frankoppling enligt villkoren for overspänningskategori III.
• Installera inte fläkten iett rum som ar utrustat med roklarm aftersom det kan paverka rökdetekteringen.
• VARNING! Använd inte en dimmerbrytare für att kontrollera fläktens hastigkeit.
• Se till att fläkten ar ordentligt faspitaket. Kontakta en specialist for correkt installation om du ar tveksam.
• Avstandet mellan flaktbladen och golvet skara vara minst 2,3 meter.
• Se till att avstandet mellan lampan och lattantändiga material (gardiner, vagg, etc.) ar minst en meter.
• Byt endast lampan när den har svalnat.
• Kontrolera att lampkapan ar ordentligt faspatt position innan flakten startas.

Fläkten ar endast avsedd for använding inomhus. Den ar inte avsedd for installation i badrum aller andra faktiga utrymmen. Se till att armaturen intekommen ikontakt med vatten.
- VARNING! Se till att fläktens alla poler har kopplats frän stromförsörningen innan arbe-te utförs på fläkten.
Var forsiktig när du arbetar rund eller rengör fläkten for att forbhindra personskador aller skador på fläkten och andra foremål
- Använd inte vatten eller rengöringsmedel vid rengöring av fläkten eller flaktbladen. En torr dammtrasa eller lättfuktad trasa ar lamplig att använda für rengöringen.

ANVÄNDNING AV BATTERIER

• Var forsiktig! Risk att batterierna exploderar om de sats tillbaka på fel satt. Byt endast ut mot sama eller likvärdig typ. Se till polerna är vända på rätt Hall.
• Utsatt inte batterierna (batteripaket aller monterade batterier) for alltfor hog varme som solsken, eld aller liknande. Skydda dem mot mekaniska stotar. Hall dem torra och rena. Hall dem borta fran barn.
• Ta inte isär, öppna eller stimla eller kortslut batterierna. Blanda inte nya och gamla batterier.
• Avfallshantera dem på rätt satt. Uppmärksamma miljöaspekter vid kassering av batterier. Far ej kastas tillsammans med hushallsavfallet.
• For uppliesnaringar om sakerhet och fler anvisninger harnanvisas till batteriets forpackning.
• Om batterierna lacker ske du ta ur dem och rengora batterifacet noga. Undvik kontakt med hud och ögon.

SV SVENSKA

ÖVERSIKT

1 Kapa
2 Fläktenhet
3 Armaturbas
4 Lampkapa
5 Flaktblad
6 Skruvar for takfastet
7 IR-oppning
8 IR-sandare
9 Ljus till/fran

Tidsinställning:

10 2H
11 4H
12 8H

Flakthastighe:

13 HI
14 MED
15 LOW
16 OFF

17 Batterifack
18 Fjarrkontrollshallare

FJÄRSTYRNINGEN

Fläkten styrs med fjärrkontrollen. Sätt i två AAA-batterier (medfoljer ej) i batterifacet 17 - observera korrekt polaritet. Se till att IR-sändaren 8 på fjärrkontrollen pekar mot IR-oppningen 7 på kapan 1 på fläktenheten 2.

BELYSNING

Tänd eller slack lampan genom att trycka på strombrytaren 9.

FLAKTHASTIGHT

For att starta eller stenga av flakten aller stalla in onskad flakthastighet, tryck pa:

HI 13 = hog hastighet

MED 14 = medelhastighe

For att ställa in en angiven körtid som stängs av automatiskt, tryck på:

2H10=2timmar

4H11 = 4 timmar

8H12=8timmar

FJARRKONTROLLHÄLLARE

Fjarrkontrollshallaren 18 kan monteras genom att borra två 6 mm帽子. Satt i pluggar och montera hällaren med skruvarna.

AVSEDD ANVÄNDNING

Apparaten ar avsedd att sprida torr luft i privata interioller, somt for belysning (om sadan finns).

Apparaten ar inte avsedd for kommersiell anvandning.

Alla annan användning eller modifiering av apparaten År att beakta som icede avsedd användning och kan orsaka avsevärda skador.

1

Sla fran kretsbrytaren pa installationsplatsen.

2

Ta av den högra skruven frän takfastets skruvar 6 pa bada sidorna.

3

Borra två 8 mm hal i taket och satt i pluggen (medfoljer inte) på installationsplatsen.

4

Installera takfastet med skruv-satsen. Kontrollera att takfas-tet ar faspentigt.

5

Anslut kabeln till kopplingsplinten enligt foljande:

L brun

N blå

gul/grön

6

Hang flaktenheten 2 i takfas- tet. Rotera flaktenheten 2 tills rotationssparren hakar fast.

7

Anslut de två kabelskorna på fjärrenheten till motsvarande kabelskor på fläktenheten 2.

10

Satt pa kapan 1 pa flaktenheten 2 genom att fasta den i takfastet och skruva fast skruvarna igen som togs av i steg 2.

11

Montera de tre flaktbladen 5 i flaktenhetens motor 2 med två skruvar per flaktblad.

12

Anslut kabelskon pa flaktenheten 2 med kabelskon pa armaturbasen 3 och montera ar-maturbasen 3 i flaktenheten 2 med de tre skruvarna.

13

Satt i två lampor (max. 40 W/ medfoljer ej) i sockeln i armaturbasen 3.

14

Montera lampkapan 4 och kontrollera att den sitter ordentlich fast.

15

Sla till kretsbrytaren pa installationsplatsen.

SV SVENSKA

TEKNISKA DATA

Markspanning 220-240 V~/50 Hz

Märkeffekt 70 W

Fläktdiameter 142 cm

Lampa 2x E27/max. 40 W/medfoljer inte

Hastighetsinställningar Low - Med - Hi - Off/via fjärrkontrollen

Timer-installlingar 2-4-8 timmar/via fjarrkontrollen

Skyddsklass /1

Skyddsgrad IP 20

Vikt 7,1 kg

FELSÖKNING

Fläkten startar inte. Kontrollera kretsbrytare och/eller särkingarna.

	Koppla från nätströmförsörjningen och kontrollera anslutningarna i fläkten.
Lampan fungerar inte.	Kontrollera om lampan är trasig.
	Koppla från nätströmförsörjningen och kontrollera anslutningarna i fläkten.
Fläkten går ojemnt och/eller vacklar.	Koppla från strömförsörjningen och kontrollera om fläktbladen är korrekt monterade på motorn.
	Koppla från strömförsörjningen och kontrollera att takfättet är ordent-ligt füss taket.
	Om problemet kvarstår, böjar med att byta plats på enskilda fläktblad.

Fläkten ar högljudd. Koppla frän strömförsörjningen och kontrollera om nagra skruvar ar for sösa eller for hårt spända.

RENGÖRING OCH SKÖTSEL UTBYTESEDELAR

WARNING! Se till att flaktens alla po-ler har kopplats fran stromforsorjinnan arbete utfors pa flakten.

• Var försiktigningar du arbetar rund eller rengör fläkten for att Förhindra personskador eller skador på fläkten och andere foremål
• Använd inte vatten eller rengöringsmedel vid rengöring av fläkten eller flaktbladen. En torr dammtrasa eller lättfuktad trasa ar lamplig att använda für rengöringen.

BATTERIER

Batterierna (typ AAA/medfoljer ej) i fjarrkontrollen kan bytas. Kontrollera polariteten och byt till batterier av sama typ.

LAMPA

Lampan/-orna i armaturen kan bytas ut. Byt endast lampan/-orna nar armaturen har svalnat och flakten har kopplats fran strömförsörjningen. Använd endast lampor enligt specifikationerna i tekiska data.

AVFALLSHANTERING

Den overkryssade soptunnan innebär att elektronisk och elektrisk utrustning (WEEE) ska avfallshanteras separat. Elektrisk och elektronisk utrustning

kan innehalla farlga och skadliga amnen. Dessa maskiner maste lamnas till miljostation for atervinning av elektronik- och elskrot och fär inte kastas i osorterat kommunalt avfall. Genom att gora detta hjälper du till att bevara resurserna och skydda miljon. Kontakta din aterforsäjare eller lokala myndigheter for mer information.

Låt inte barn leka med plastpäsar eller annat forpackningsmaterial eftersom kväningsfara och fara for andra skador foreligger. Förvara allt sändant material på saker plats eller lamna till miljövänlig ätervinning.

Uttjanta batterier maste omhändertas korrekt. Hos batteriforsäljare och på miljostationer finns särskilda behällare for insamling av batterier.
