BRUKSANVISNING Emvatis Madeira

Vi är övertygade om att den här fläkten kommer att överträffa dina förväntningar och önskar dig mycket nöje med användningen.

Läs hela bruksanvisningen, följ säkerhetsinstruktionerna och förvara den för framtida behov.

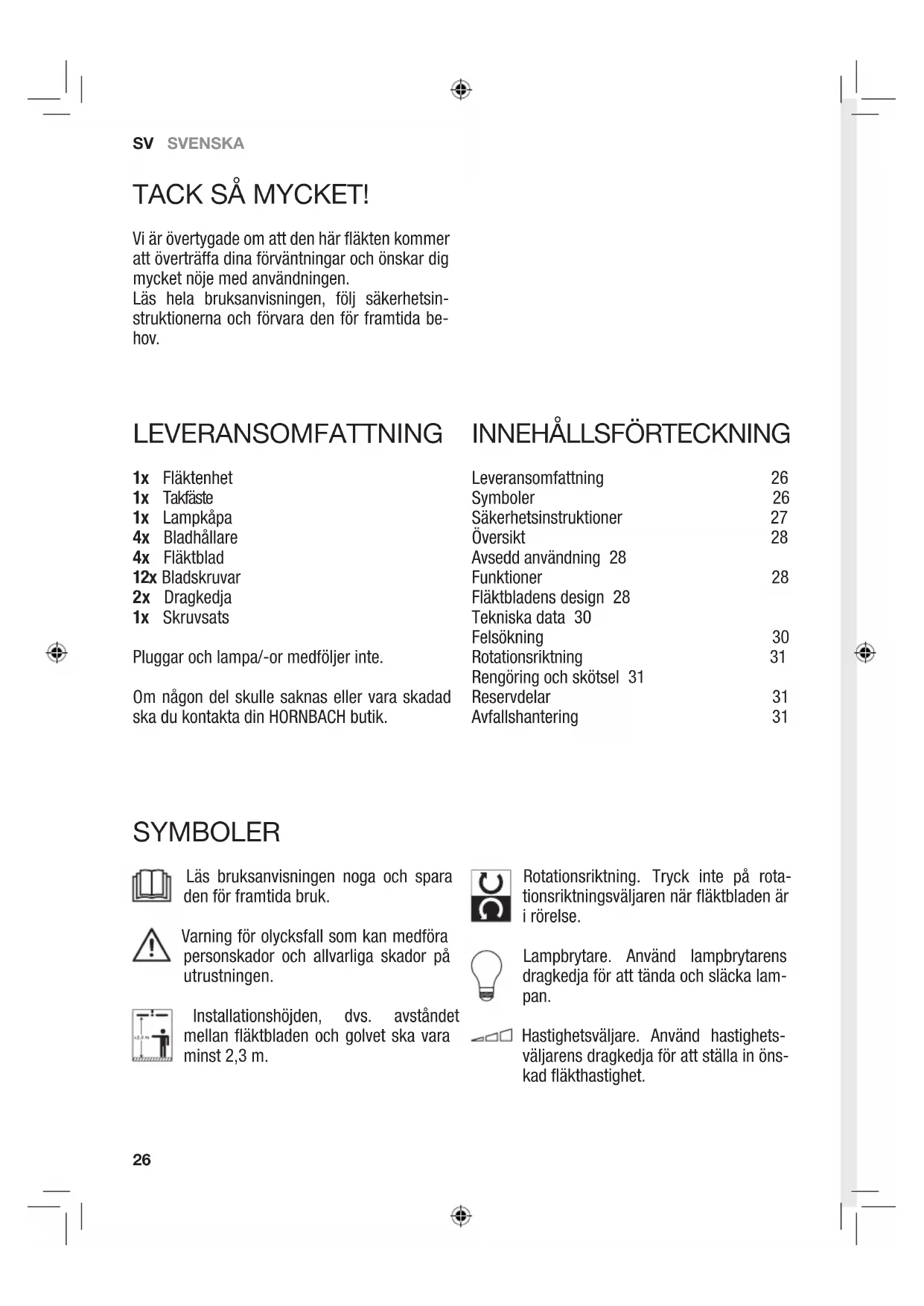

LEVERANSOMFATTNING

1x Fläktenhet
1x Takfäste
1x Lampkåpa
4x Bladhållare
4x Fläktblad
12x Bladskruvar
2x Dragkedja
1x Skruvsats

Pluggar och lampa/-or medföljer inte.

Om någon del skulle saknas eller vara skadad ska du kontakta din HORNBACH butik.

Leveransomfattning 26

Symboler 26

Säkerhetsinstruktioner 27

Översikt 28

Avsedd användning 28

Funktioner 28

Fläktbladens design 28

Tekniska data 30

Felsökning 30

Rotationsriktning 31

Rengöring och skötsel 31

Reservdelar 31

Avfallshantering 31

SYMBOLER

Läs bruksanvisningen noga och spara den för framtida bruk.

Varning för olycksfall som kan medföra personskador och allvarliga skador på utrustningen.

Installationshöjden, dvs. avständet mellan fläktbladen och golvet ska vara minst 2,3 m.

Rotationsriktning. Tryck inte på rotationsriktningsväljaren när fläktbladen är i rörelse.

Lampbrytare. Använd lampbrytarens dragkedja för att tända och släcka lampan.

Hastighetsväljare. Använd hastighetsväljarens dragkedja för att ställa in önskad fläkthastighet.

SÄKERHETSINSTRUKTIONER

- Einstallationen ska utföras av en behörig elektriker. Installationskraven i VDE 0100 måste följas.

- WARNING! Förhindra personskador genom att kontrollera att bladen inte är böjda och att det inte finns några föremål i rotationsområdet.

- WARNING! Använd INTE fläkten i samma rum samtidigt som en gasol- eller bränslekamin om inte bränslet har testats under dessa förhållanden eller används av en kompetent person.

- VARNING! Sluta genast att använda fläkten om det uppstår problem, till exempel buller, vibrationer, skadade eller lösa delar, under normal drift.

- Denna apparat kan användas av barn från 8 år och av personer med begränsad fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, om de övervakas eller får instruktioner från någon som ansvarar för deras säkerhet och som berättar hur apparaten ska användas på ett säkert sätt.

• Barn får inte leka med apparaten.

- Rengöring och underhåll ska inte utföras av barn utan övervakning.

- Se till att den fasta installationen har en brytare som bryter alla polerna för fullständig frånkoppling enligt villkoren för överspänningskategori III.

- Installera inte fläkten i ett rum som är utrustat med röklarm eftersom det kan påverka rökdetekteringen.

- WARNING! Använd inte en dimmerbrytare för att kontrollera fläktens hastighet.

- Se till att fläkten är ordentligt fäst i taket. Kontakta en specialist för korrekt installation om du är tveksam.

- Avständet mellan fläktbladen och golvet ska vara minst 2,3 meter.

- Se till att avståndet mellan lampan och lättantändliga material (gardiner, vägg, etc.) är minst en meter.

- Byt endast lampan när den har svalnat.

- Kontrollera att lampkåpan är ordentligt fäst i rätt position innan fläkten startas.

- Fläkten är endast avsedd för användning inomhus. Den är inte avsedd för installation i badrum eller andra fuktiga utrymmen. Se till att armaturen inte kommer i kontakt med vatten.

- Tryck inte på rotationsriktningsväljaren när fläktbladen är i rörelse. Fläkten måste vara avstängd och fläktbladen måste vara stilla innan man ändrar rotationsriktning.

- WARNING! Se till att fläktens alla poler har kopplats från strömförsörjningen innan arbete utförs på fläkten.

- Var försiktig när du arbetar runt eller rengör fläkten för att förhindra personskador eller skador på fläkten och andra föremål

- Använd inte vatten eller rengöringsmedel vid rengöring av fläkten eller fläktbladen. En torr dammtrasa eller lättfuktad trasa är lämplig att använda för rengöringen.

SV SVENSKA

ÖVERSIKT

1 Kåpa
2 Fläktenhet
3 Fläktblad
4 Lampkåpa
5 Skruvar för takfästet
6 Fläktbladshållare
7 Dragkedja

FUNKTIONER

BELYSNING

Tänd eller släck lampan genom att dra i tillhörande dragkedja 7 på fläktenheten 2.

FLÄKTHASTIGHET

Växla mellan de olika fläkthastigheterna genom att dra i tillhörande dragkedja 7 på fläktenheten 2 upprepade gånger:

$$ \begin{array}{l} \text { LOW } = \text { låg hastighet } \ M E D = \text { m e d e l h a s t i g h e t } \ \mathrm{HI} = \text { h o g h a s t i g h e t } \ O F F = \text { fläkt från } \ \end{array} $$

AVSEDD ANVÄNDNING

Apparaten är avsedd att sprida torr luft i privata interiörer, samt för belysning (om sådan finns). Apparaten är inte avsedd för kommersiell användning.

Alla annan användning eller modifiering av apparaten är att beakta som icke avsedd användning och kan orsaka avsevärda skador.

FLÄKTBLADENS KON- STRUKTION

Fläktbladen på den här fläkten kan vändas. Varje bladsida har olika utseende. På så sätt kan fläkten installeras med två utseenden, be- roende på vilken sida av fläktbladen du väljer.

Slå från kretsbrytaren på installationsplatsen.

2

Ta av den högra skruven från takfästets skruvar 5 på båda sidorna.

3

Borra två 8 mm hål i taket och sätt i pluggen (medföljer inte) på installationsplatsen.

4

Installera takfästet med skruvsatsen. Kontrollera att takfästet är fäst ordentligt.

5

Anslut kabeln till kopplings- plinten enligt följande:

L brun

N blå

gul/grön

6

Häng fläktenheten 2 i takfästet. Rotera fläktenheten 2 tills rotationsspärren hakar fast.

7

Anslut kabelskon på takfästet till kabelskon på fläktenheten 2.

8

Sätt på käpan 1 på fläktenheten 2 genom att fästa den i takfästet och skruva fast skruvarna igen som togs av i steg 2.

9

Montera de fyra fläktbladshållarna 6 i fläktenhetens motor 2 med två skruvar per fläktbladshållare.

10

Montera de fyra fläktbladen 3 på fläktbladshållarna 6 med tre skruvar, brickor, brickor, fjäderbrickor och muttrar i varje fläktblad.

11

Sätt i lampan (max. 60 W/ medföljer ej) i sockeln på fläktenheten 2.

12

Montera lampkåpan 4 genom att försiktigt dra åt de tre skruvarna på fläktenheten 2 och kontrollera att den är ordentligt fäst.

13

Montera de två dragkedjorna i hastighetsväljaren och lampbrytaren på fläktenheten 2.

14

Slå till kretsbrytaren på installationsplatsen.

SV SVENSKA

TEKNISKA DATA

Märkspänning 220–240 V\~/50 Hz

Märkeffekt 50 W

Fläktdiameter 106 cm

Lampa 1x E27/max. 60 W/medföljer inte

Hastighetsinställningar Låg – Med – Hög – Av

Skyddsklass /I

Skyddsgrad IP 20

Vikt 4,1 kg

FELSÖKNINGFELSÖKNING

Fläkten startar inte. Kontrollera kretsbrytare och/eller säkringarna.

	Koppla från nätströmförsörjningen och kontrollera anslutningarna i fläkten.
Lampan fungerar inte.	Kontrollera om lampan är trasig.
	Koppla från nätströmförsörjningen och kontrollera anslutningarna i fläkten.
Fläkten går ojämnt och/eller vacklar.	Koppla från strömförsörjningen och kontrollera om fläktbladen är korrekt monterade på motorn.
	Koppla från strömförsörjningen och kontrollera att takfästet är ordentligt fäst i taket.
	Om problemet kvarstår, börja med att byta plats på enskilda fläktblad.
Fläkten är högljudd.	Koppla från strömförsörjningen och kontrollera om några skruvar är för lösa eller för hårt spända.

ROTATIONSRIKTNING

Fläkten kan ställas in på att rotera medurs eller moturs. Önskad rotations-riktning kan ställas in med rotationsriktningsväljaren när fläkten är i stillestånd.

UTBYTESDELAR

LAMPA

Lampan i armaturen kan bytas ut. Byt endast lampan när armaturen har svalnat och fläkten har kopplats från strömförsörjningen. Använd endast lampor enligt specifikationerna i tekniska data.

RENGÖRING OCH SKÖTSEL

WARNING! Se till att fläktens alla poler har kopplats från strömförsörjningen innan arbete utförs på fläkten.

• Var försiktig när du arbetar runt eller rengör fläkten för att förhindra personskador eller skador på fläkten och andra föremål
• Använd inte vatten eller rengöringsmedel vid rengöring av fläkten eller fläktbladen. En torr dammtrasa eller lättfuktad trasa är lämplig att använda för rengöringen.

AVFALLSHANTERING

Den överkryssade soptunnan innebär att elektronisk och elektrisk utrustning (WEEE) ska avfallshanteras separat. Elektrisk och elektronisk utrustning kan innehålla farliga och skadliga ämnen. Dessa maskiner måste lämnas till miljöstation för återvinning av elektronik- och elskrot och får inte kastas i osorterat kommunalt avfall. Genom att göra detta hjälper du till att bevara resurserna och skydda miljön. Kontakta din återförsäljare eller lokala myndigheter för mer information.

Låt inte barn leka med plastpåsar eller annat förpackningsmaterial eftersom kvävningsfara och fara för andra skador föreligger. Förvara allt sådant material på säker plats eller lämna till miljövänlig återvinning.
