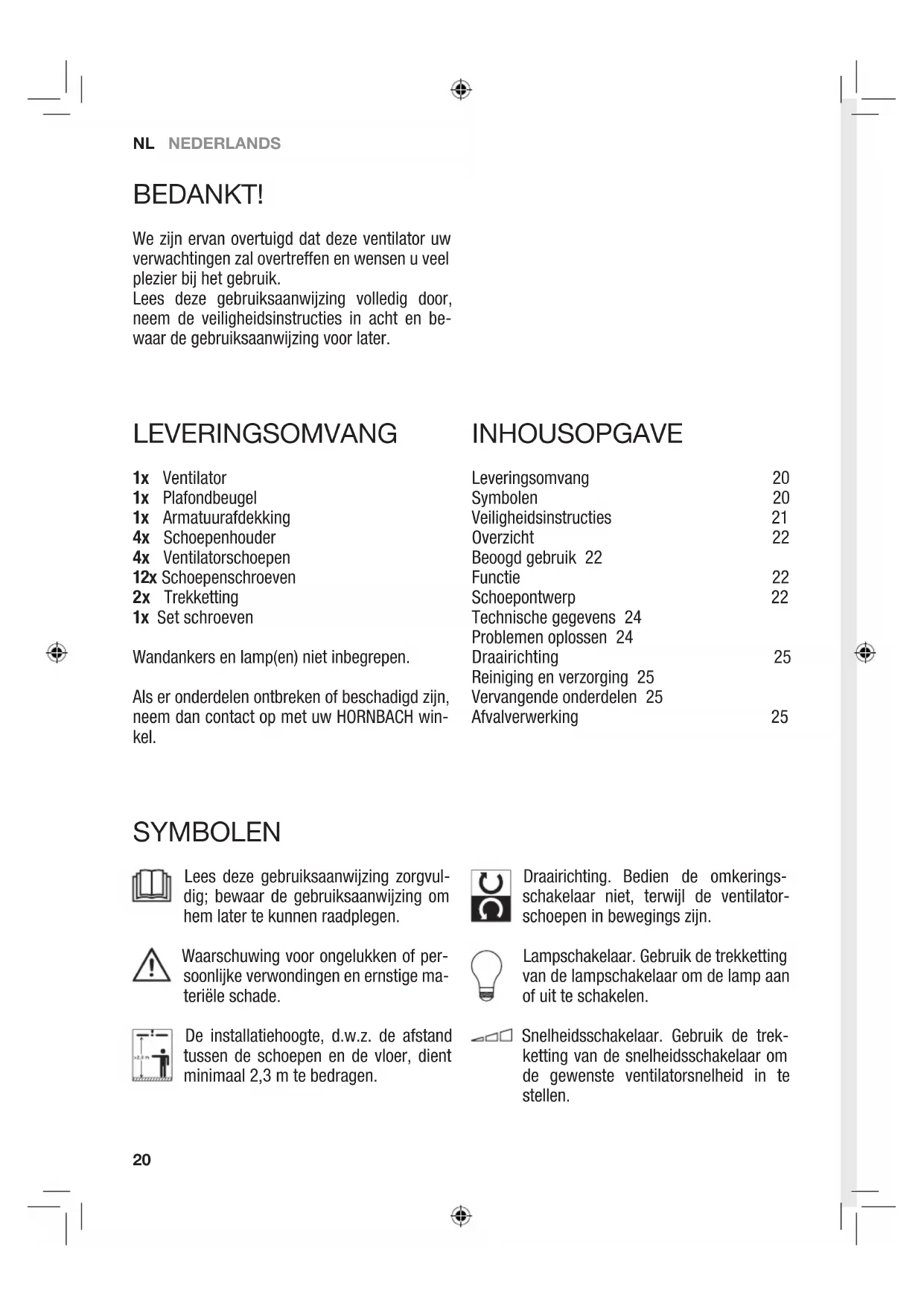

GEBRUIKSAANWIJZING Emvatis Madeira

We zijn ervan overtuigd dat deze ventilator uw verwachtingen zal overtreffen en wensen u veel plezier bij het gebruik.

Lees deze gebruiksaanwijzing volledig door, neem de veiligheidsinstructies in acht en bewaar de gebruiksaanwijzing voor later.

LEVERINGSOMVANG

1x Ventilator
1x Plafondbeugel
1x Armatuurafdekking
4x Schoepenhouder
4x Ventilatorschoepen
12x Schoepenschroeven
2x Trekketting
1x Set schroeven

Wandankers en lamp(en) niet inbegrepen.

Als er onderdelen ontbreken of beschadigd zijn, neem dan contact op met uw HORNBACH winkel.

INHOUSOPGAVE

Leveringsomvang 20

Symbolen 20

Veiligheidsinstructies 21

Overzicht 22

Beoogd gebruik 22

Functie 22

Schoepontwerp 22

Vervangende onderdelen 25

Afvalverwerking 25

SYMBOLEN

Lees deze gebruiksaanwijzing zorgvuldig; bewaar de gebruiksaanwijzing om hem later te kunnen raadplegen.

Waarschuwing voor ongelukken of persoonlijke verwondingen en ernstige materiële schade.

De installatiehoogte, d.w.z. de afstand tussen de schoepen en de vloer, dient minimaal 2,3 m te bedragen.

Draairichting. Bedien de omkerings- schakelaar niet, terwijl de ventilator- schoepen in bewegings zijn.

Lampschakelaar. Gebruik de trekketting van de lampschakelaar om de lamp aan of uit te schakelen.

Snelheidsschakelaar. Gebruik de trek-ketting van de snelheidsschakelaar om de gewenste ventilatorsnelheid in te stellen.

VEILIGHEIDSINSTRUCTIES

• Elektrische installatiewerkzaamheden moeten door een gekwalificeerde elektricien worden uitgevoerd. De installatie-eisen van VDE 0100 moeten in acht worden genomen.
• WAARSCHUWING! Om ongelukken en letsel te vermijden, dient u te controleren dat de schoepen niet verbogen zijn en er geen obstakels binnen de draaicirkel aanwezig zijn.
• WAARSCHUWING! Gebruik deze ventilator niet in dezelfde ruimte waar op dat moment een werkende stookinrichting op gas of andere brandstof aanwezig is, tenzij de schoorsteen onder deze gebruiksomstandigheden getest is door een competente persoon.
• WAARSCHUWING! Wanneer het normale bedrijf problemen veroorzaakt zoals geluidsoverlast, trillingen, beschadigde of losse onderdelen, moet u de ventilator meteen uitzetten!
• Dit apparaat mag worden gerbuikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring of kennis als ze onder supervisie staan of instructies hebben gekregen over veilig gebruik van het apparaat en ze op de hoogte zijn van de betreffende gevaren.
• Kinderen mogen niet met het apparaat spe- len.
• Reiniging en onderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.

- Verzeker u ervan dat in het vaste stroomnet een contactscheider op alle polen aanwezig is die volledige scheiding garandeert onder Categorie III overspanningsomstandigheden.

- Installeer de ventilator niet in een ruimte die voorzien is van rookalarmen, omdat dit invloed kan hebben op de rookdetectie.

- WAARSCHUWING! Gebruik geen dimmerschakelaar om de ventilatorsnelheid te regelen.

• Zorg ervoor dat de ventilator deugdelijk en veilig aan het plafond bevestigd is. Neem in geval van twijfel contact op met een specialist om een correcte installatie te garanderen.
• De afstand tussen de schoepen en de vloer

zou minimaal 2,3 meter moeten bedragen.

• Houd altijd een afstand van 1m tussen de lamp en ontvlambare materialen (gordijnen, wand enz.) aan.
• Vervang de lamp pas, nadat die afgekoeld is.
• Controleer of de kap van de lamparmatuur veilig bevestigd is, voordat u de ventilator gebruikt.
• Deze ventilator is uitsluitend voor gebruik binnen ontworpen. Hij is niet ontworpen voor gebruik in een badkamer of vochtige/natte ruimte. Let erop dat de lamparmatuur niet in contact met water komt.
• Bedien de rotatierichtingschakelaar niet, terwijl de ventilatorschoepen in beweging zijn. De ventilator moet uitgezet zijn en de schoepen moeten stilstaan, voordat de rotatierichting wordt omgekeerd.
• WAARSCHUWING! Verzeker u ervan dat de ventilator op alle polen van het stroomnet gescheiden is, voordat u eraan werkt.
• Om lichamelijk letsel of schade aan de ventilator en andere voorwerpen te vermijden, moet u voorzichtig zijn, wanneer u deze reinigt of werkzaamheden verricht in de buurt ervan.
• Gebruik geen water of reinigingsmiddel bij de reiniging van de ventilator of ventilatorbladen. Een droge stofdoek of een licht bevochtigde doek zijn voldoende voor de reiniging.

NL NEDERLANDS

OVERZICHT

1 Deksel
2 Ventilatoreenheid
3 Ventilatorschoep
4 Armatuurafdekking
5 Plafondbeugelschroeven
6 Schoepenhouder
7 Trekketting

FUNCTIES

LAMP

Om de verlichting in of uit te schakelen, trekt u aan de trekketting 7 aan de ventilatoreenheid 2.

VENTILATORSNELHEID

Om door de verschillende ventilatorstanden te lopen, trekt u herhaaldelijk aan de trekketting 7 aan de ventilatoreenheid 2:

LOW = lage snelheid

MED = medium snelheid

HI = hoge snelheid

OFF = ventilator uit

BEOOGD GEBRUIK

Het apparaat is bestemd voor de verspreiding van droge lucht in particuliere woonruimtes en voor de verlichting daarvan (indien voorzien). Het apparaat is niet bestemd voor commercieel gebruik.

ledere andere vorm van gebruik van, of aanpassingen aan het apparaat worden gezien als oneigenlijk gebruik en kunnen aanzienlijke gevaren veroorzaken.

SCHOEPENONTWERP

De schoepen van deze ventilator zijn omkeerbaar. Elke schoepzijde heeft een andere ontwerp. Op die manier kan de ventilator in twee verschillende looks worden geïnstalleerd, afhankelijk van het design waarvoor u kiest.

Schakel de zekering op de installatielocatie uit.

2

Verwijder de rechter schroef van de plafondbeugelschroeven 5 aan beide zijden.

3

Boor op de installatielocatie twee 8 mm gaten in het plafond en voer ankerbouten (niet meegeleverd) in de gaten in.

4

Installeer de plafondbeugel met de schroevenset. Verzeker u ervan dat de plafondbeugel stevig bevestigd is.

5

Sluit de kabel als volgt op het aansluitpunt aan:

L Bruin

N Blauw

Geel/groen

6

Hang de ventilatoreenheid 2 in de plafondbeugel op. Draai de ventilatoreenheid 2 tot de draaivergrendeling aangrijpt.

7

Verbind de kabelclip van de plafondbeugel met de clip van de ventilatoreenheid 2.

8

Installeer de kap 1 van de ventilatoreenheid 2 door deze aan de plafondbeugel te bevestigen en de in stap 2 verwijderde schroeven weer in te draaien.

9

Installeer de vier schoephouders 6 aan de motor van de ventilatoreenheid 2 met behulp van de twee schroeven per schoephouder.

10

Installeer de vier schoepen 3 aan de schoephouers 6 met behulp van drie schroeven, ringen, veerringen en moeren per schoep.

11

Plaats een lamp (max. 60 W / niet meegeleverd) in de fitting van de ventilatoreenheid 2.

12

Installeer de lampenkap 4 door de drie schroeven van de ventilatoreenheid 2 zorgvuldig aan te draaien en te controleren of de kap stevig vastzit.

13

Installeer de twee trekkettingen voor de snelheids- en lichtschakelaars van de ventilatoreenheid 2.

14

Schakel de zekering op de installatielocatie weer in.

NL NEDERLANDS

TECHNISCHE GEGEVENS

Nominaal voltage 220-240 V\~ / 50 Hz

Nominaal vermogen 50 W

Ventilatordiameter 106cm

Lamp 1x E27 / Max 60 W / niet meegeleverd

Snelheidsinstellingen Laag - Mid - Hoog - Uit

Beschermklasse / I

Mate van bescherming IP 20

Gewicht 4,1 kg

PROBLEEMOPSPORING

Ventilator start niet. Controleer zekeringen en/of scheidingsschakelaars.

	Schakel de netstroom uit en controleer de aansluitingen binnen de ventilatoren.
De verlichting werkt niet.	Controleer of de lamp zelf defect is.
	Schakel de netstroom uit en controleer de aansluitingen binnen de ventilatoren.
Ventilator loopt ongelijkmatig en/of waggelt.	Schakel de netstroom uit en controleer of de schoepen correct aan de motor geïnstalleerd zijn.
	Schakel de netstroom uit en controleer of de plafondbeugel correct aan het plafond geïnstalleerd is.
	Blijft het probleem bestaan, probeer dan de individuele schoepen van positie te wisselen.
Ventilator maakt teveel geluid.	Schakel de netstroom uit en controleer op te los of te vast aangedraai-de schroeven.

ROTATIERICHTING

De ventilatir kan worden ingesteld om de rechtsom of linksom te draaien. De gewenste draairichting kan worden ingesteld met de rotatierichtingschakelaar, terwijl de ventilator stilstaat.

De lamp in de verlichtingsarmatuur kan worden vervangen. Vervang de lamp alleen, wanneer de armatuur voldoende afgekoeld is en de ventilator van het stroomnet gescheiden is. Gebruik alleen lampen zoals beschreven in de technische gegevens.

REINIGING & VERZORGING

WAARSCHUWING! Verzeker u ervan dat de ventilator op alle polen van het stroomnet gescheiden is, voordat u eraan werkt.

• Om lichamelijk letsel of schade aan de ventilator en andere voorwerpen te vermijden, moet u voorzichtig zijn, wanneer u deze reinigt of werkzaamheden verricht in de buurt ervan.
• Gebruik geen water of reinigingsmiddel bij de reiniging van de ventilator of ventilatorbladen. Een droge stofdoek of een licht bevochtigde doek zijn voldoende voor de reiniging.

AFVALVERWERKING

Het logo met de doorgehaalde vuil- nisbak geeft aan dat afgedankte elek- trische en elektronische apparatuur gescheiden moet worden ingeleverd Dergelijke apparatuur bevat mogelijk jke stoffen. Deze apparaten moet wor- eleverd bij een speciaal hiervoor aange- nizamelpunt voor recycling van WEEE en niet als ongesorteerd huisafval worden ooid. Op deze manier helpt u bronnen te en het milieu te beschermen. Neem con- met de lokale autoriteiten voor meer in- e.

Laat kinderen niet spelen met plastic zakken en verpakkingsmateriaal vanwege mogelijke verwondingen en het verstikkingsgevaar. Bewaar dergelijk materiaal veilig of gooi het op milieu-vriendelijke wijze weg.
