GEBRUIKSAANWIJZING Agestis Madeira

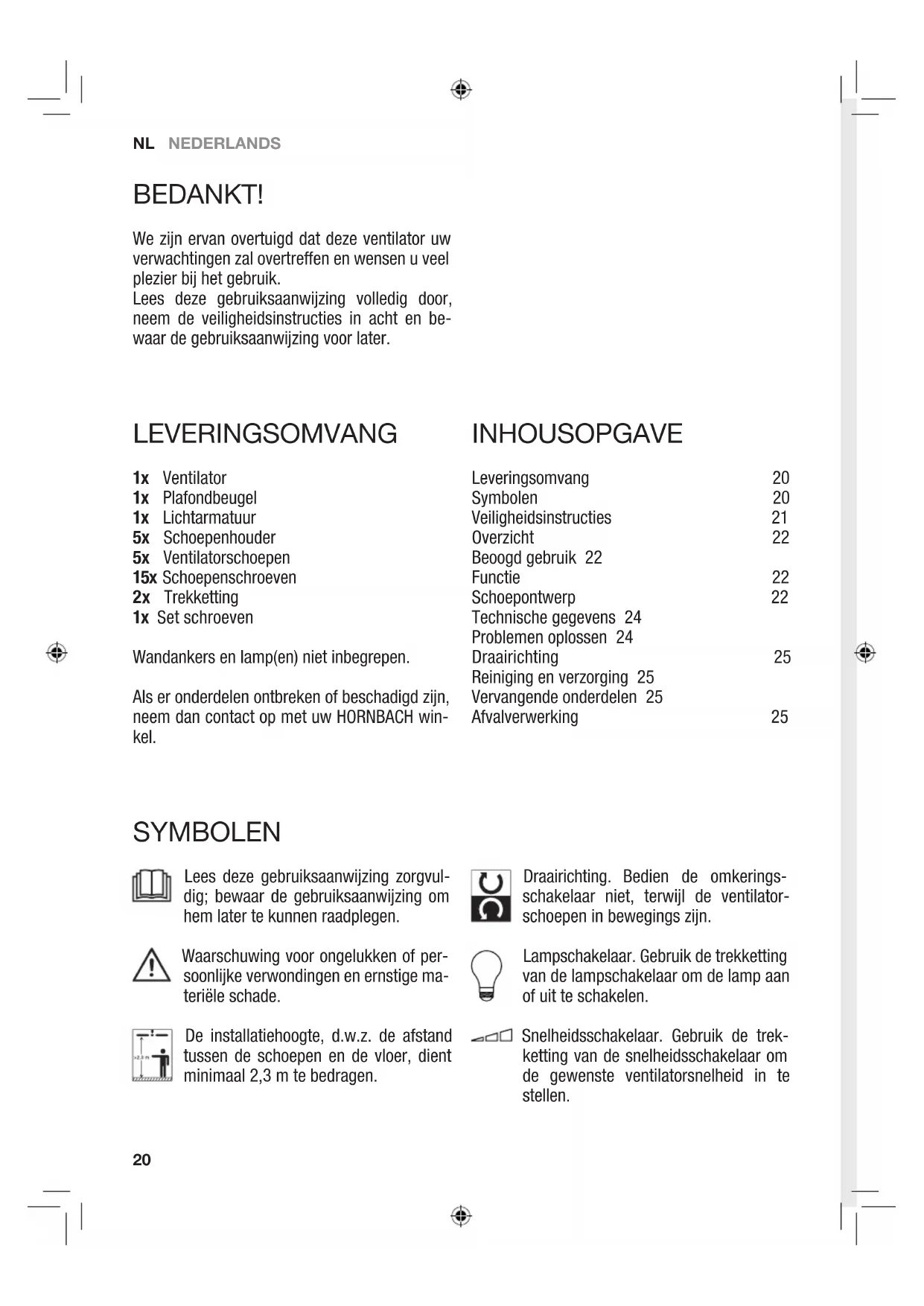

BEDANKT! We zijn ervan overtuigd dat deze ventilator uw verwachtingen zal overtreen en wensen u veel plezier bij het gebruik. Lees deze gebruiksaanwijzing volledig door, neem de veiligheidsinstructies in acht en be- waar de gebruiksaanwijzing voor later. INHOUSOPGAVE Leveringsomvang 20 Symbolen 20 Veiligheidsinstructies 21 Overzicht 22 Beoogd gebruik 22 Functie 22 Schoepontwerp 22 Technische gegevens 24 Problemen oplossen 24 Draairichting 25 Reiniging en verzorging 25 Vervangende onderdelen 25 Afvalverwerking 25 SYMBOLEN Lees deze gebruiksaanwijzing zorgvul- dig; bewaar de gebruiksaanwijzing om hem later te kunnen raadplegen. Waarschuwing voor ongelukken of per- soonlijke verwondingen en ernstige ma- teriële schade. De installatiehoogte, d.w.z. de afstand tussen de schoepen en de vloer, dient minimaal 2,3 m te bedragen. Draairichting. Bedien de omkerings- schakelaar niet, terwijl de ventilator- schoepen in bewegings zijn. Lampschakelaar. Gebruik de trekketting van de lampschakelaar om de lamp aan of uit te schakelen. Snelheidsschakelaar. Gebruik de trek- ketting van de snelheidsschakelaar om de gewenste ventilatorsnelheid in te stellen. LEVERINGSOMVANG 1x Ventilator 1x Plafondbeugel 1x Lichtarmatuur 5x Schoepenhouder 5x Ventilatorschoepen 15x Schoepenschroeven 2x Trekketting 1x Set schroeven Wandankers en lamp(en) niet inbegrepen. Als er onderdelen ontbreken of beschadigd zijn, neem dan contact op met uw HORNBACH win- kel.NEDERLANDS NL

• Elektrische installatiewerkzaamheden moe- ten door een gekwalificeerde elektricien wor- den uitgevoerd. De installatie-eisen van VDE 0100 moeten in acht worden genomen.

• WAARSCHUWING! Om ongelukken en letsel te vermijden, dient u te controleren dat de schoepen niet verbogen zijn en er geen ob- stakels binnen de draaicirkel aanwezig zijn.

• WAARSCHUWING! Gebruik deze ventilator niet in dezelfde ruimte waar op dat moment een werkende stookinrichting op gas of an- dere brandstof aanwezig is, tenzij de schoor- steen onder deze gebruiksomstandigheden getest is door een competente persoon.

• WAARSCHUWING! Wanneer het normale bedrijf problemen veroorzaakt zoals geluids- overlast, trillingen, beschadigde of losse on- derdelen, moet u de ventilator meteen uitzet- ten!

• Dit apparaat mag worden gerbuikt door kin- deren vanaf 8 jaar en personen met vermin- derde fysieke, sensorische of mentale vermo- gens of gebrek aan ervaring of kennis als ze onder supervisie staan of instructies hebben gekregen over veilig gebruik van het apparaat en ze op de hoogte zijn van de betreende gevaren.

• Kinderen mogen niet met het apparaat spe- len.

• Reiniging en onderhoud mag niet door kinde- ren zonder toezicht worden uitgevoerd.

• Verzeker u ervan dat in het vaste stroomnet een contactscheider op alle polen aanwezig is die volledige scheiding garandeert onder Categorie III overspanningsomstandigheden.

• Installeer de ventilator niet in een ruimte die voorzien is van rookalarmen, omdat dit in- vloed kan hebben op de rookdetectie.

• WAARSCHUWING! Gebruik geen dimmer- schakelaar om de ventilatorsnelheid te rege- len.

• Zorg ervoor dat de ventilator deugdelijk en veilig aan het plafond bevestigd is. Neem in geval van twijfel contact op met een specia- list om een correcte installatie te garanderen.

• De afstand tussen de schoepen en de vloer zou minimaal 2,3 meter moeten bedragen.

• Houd altijd een afstand van 1m tussen de lamp en ontvlambare materialen (gordijnen, wand enz.) aan.

• Vervang de lamp pas, nadat die afgekoeld is.

• Controleer of de kap van de lamparmatuur veilig bevestigd is, voordat u de ventilator gebruikt.

• Deze ventilator is uitsluitend voor gebruik binnen ontworpen. Hij is niet ontworpen voor gebruik in een badkamer of vochtige/natte ruimte. Let erop dat de lamparmatuur niet in contact met water komt.

• Bedien de rotatierichtingschakelaar niet, ter- wijl de ventilatorschoepen in beweging zijn. De ventilator moet uitgezet zijn en de schoe- pen moeten stilstaan, voordat de rotatierich- ting wordt omgekeerd.

• WAARSCHUWING! Verzeker u ervan dat de ventilator op alle polen van het stroomnet ge- scheiden is, voordat u eraan werkt.

• Om lichamelijk letsel of schade aan de ven- tilator en andere voorwerpen te vermijden, moet u voorzichtig zijn, wanneer u deze rei- nigt of werkzaamheden verricht in de buurt ervan.

• Gebruik geen water of reinigingsmiddel bij de reiniging van de ventilator of ventilatorbladen. Een droge stofdoek of een licht bevochtigde doek zijn voldoende voor de reiniging.NL NEDERLANDS

BEOOGD GEBRUIK Het apparaat is bestemd voor de verspreiding van droge lucht in particuliere woonruimtes en voor de verlichting daarvan (indien voorzien). Het apparaat is niet bestemd voor commercieel gebruik. Iedere andere vorm van gebruik van, of aan- passingen aan het apparaat worden gezien als oneigenlijk gebruik en kunnen aanzienlijke ge- varen veroorzaken. FUNCTIES LAMP Om de verlichting in of uit te schakelen, trekt u aan de trekketting7 aan de ventilatoreenheid2. VENTILATORSNELHEID Om door de verschillende ventilatorstanden te lopen, trekt u herhaaldelijk aan de trekketting7 aan de ventilatoreenheid2: LOW = lage snelheid MED = medium snelheid HI = hoge snelheid OFF = ventilator uit SCHOEPENONTWERP De schoepen van deze ventilator zijn omkeer- baar. Elke schoepzijde heeft een andere ont- werp. Op die manier kan de ventilator in twee verschillende looks worden geïnstalleerd, af- hankelijk van het design waarvoor u kiest. OVERZICHT 1 Deksel 2 Ventilatoreenheid 3 Ventilatorschoep 4 Armatuur 5 Plafondbeugelschroeven 6 Schoepenhouder 7 TrekkettingNEDERLANDS NL

Sluit de kabel als volgt op het aansluitpunt aan: L Bruin N Blauw Geel/groen

Installeer de vijf schoephou- ders6 aan de motor van de ventilatoreenheid2 met behulp van de twee schroeven per schoephouder.

Plaats de drie lampen (max. 50W) in de fittingen van de lichtarmatuur4.

Verbind de kabelclip van de ventilatoreenheid2 met de clip van de lichtarmatuur4 en installeer de armatuur4 in de ventilatoreenheid2 met behulp van de drie schroeven.

Schakel de zekering op de in- stallatielocatie weer in.

Draai de ventilatoreenheid2 tot de draaivergrendeling aan- grijpt.

Installeer de twee trekket- tingen voor de snelheids- en lichtschakelaars van de venti- latoreenheid2.

Boor op de installatielocatie twee 8mm gaten in het pla- fond en voer ankerbouten (niet meegeleverd) in de gaten in.

Schakel de zekering op de in- stallatielocatie uit.

Verbind de kabelclips van de plafondbeugel met de clip van de ventilatoreenheid2. Instal- leer de afdekking1 door deze aan de plafondbeugel te be- vestigen.

Installeer de vijf schoepen3 aan de schoephouders6 aan de motor met behulp van de drie schroeven per schoep.

Installeer de plafondbeugel met de schroevenset. Verzeker u ervan dat de plafondbeugel stevig bevestigd is.

Verwijder de rechter schroef van de plafondbeugelschroe- ven 5 aan beide zijden. 2NL NEDERLANDS

TECHNISCHE GEGEVENS PROBLEEMOPSPORINGPROBLEEMOPSPORING Ventilator start niet. Controleer zekeringen en/of scheidingsschakelaars. Schakel de netstroom uit en controleer de aansluitingen binnen de ventilatoren. De verlichting werkt niet. Controleer of de lamp zelf defect is. Schakel de netstroom uit en controleer de aansluitingen binnen de ventilatoren. Ventilator loopt ongelijkmatig en/of waggelt. Schakel de netstroom uit en controleer of de schoepen correct aan de motor geïnstalleerd zijn. Schakel de netstroom uit en controleer of de plafondbeugel correct aan het plafond geïnstalleerd is. Blijft het probleem bestaan, probeer dan de individuele schoepen van positie te wisselen. Ventilator maakt teveel geluid. Schakel de netstroom uit en controleer op te los of te vast aangedraai- de schroeven. Nominaal voltage 220-240 V~ / 50 Hz Nominaal vermogen 60 W Ventilatordiameter 132cm Lamp 3x G10 / max 50 W / niet meegeleverd Snelheidsinstellingen Laag - Mid - Hoog - Uit Beschermklasse / I Mate van bescherming IP 20 Gewicht 6,2 kgNEDERLANDS NL

AFVALVERWERKING Het logo met de doorgehaalde vuil- nisbak geeft aan dat afgedankte elek- trische en elektronische apparatuur gescheiden moet worden ingeleverd (WEEE). Dergelijke apparatuur bevat mogelijk gevaarlijke stoen. Deze apparaten moet wor- den ingeleverd bij een speciaal hiervoor aange- wezen inzamelpunt voor recycling van WEEE en mogen niet als ongesorteerd huisafval worden weggegooid. Op deze manier helpt u bronnen te sparen en het milieu te beschermen. Neem con- tact op met de lokale autoriteiten voor meer in- formatie. Laat kinderen niet spelen met plastic zakken en verpakkingsmateriaal vanwege mogelijke ver- wondingen en het verstikkingsgevaar. Bewaar dergelijk materiaal veilig of gooi het op milieu- vriendelijke wijze weg. REINIGING & VERZORGING WAARSCHUWING! Verzeker u ervan dat de ventilator op alle polen van het stroomnet gescheiden is, voordat u eraan werkt.

• Om lichamelijk letsel of schade aan de ven- tilator en andere voorwerpen te vermijden, moet u voorzichtig zijn, wanneer u deze rei- nigt of werkzaamheden verricht in de buurt ervan.

• Gebruik geen water of reinigingsmiddel bij de reiniging van de ventilator of ventilatorbladen. Een droge stofdoek of een licht bevochtigde doek zijn voldoende voor de reiniging. ROTATIERICHTING De ventilatir kan worden ingesteld om de rechtsom of linksom te draaien. De gewenste draairichting kan worden in- gesteld met de rotatierichtingschakelaar, terwijl de ventilator stilstaat. VERVANGENDE ONDER- DELEN LAMP De lamp in de verlichtingsarmatuur kan worden vervangen. Vervang de lamp alleen, wanneer de armatuur voldoende afgekoeld is en de ventila- tor van het stroomnet gescheiden is. Gebruik al- leen lampen zoals beschreven in de technische gegevens.SV SVENSKA
