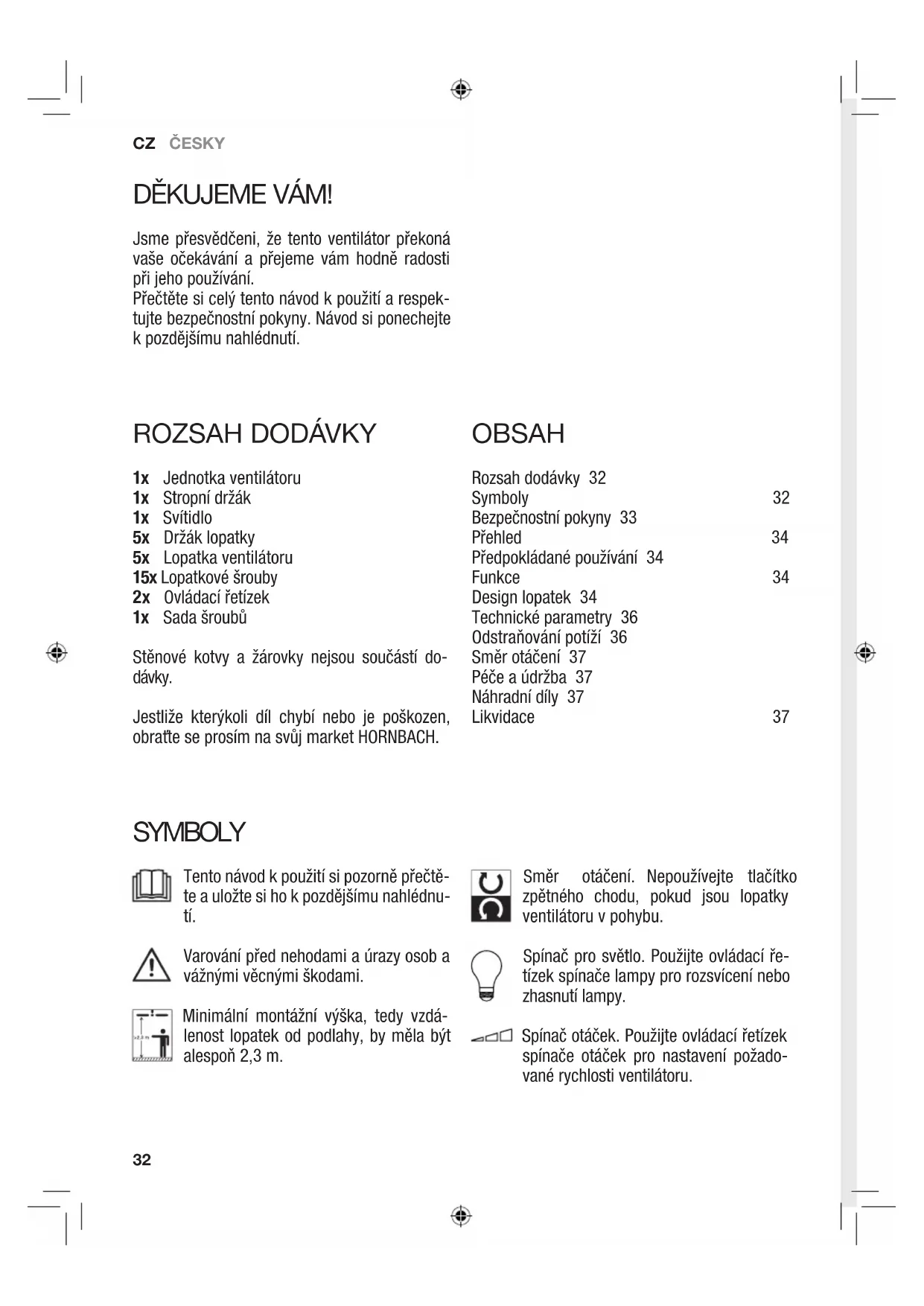

NÁVOD K OBSLUZE Agestis Madeira

Jsme přesvědčení, že tento ventilátor překoná vaše očekávání a přejeme vám hodně radosti při jeho používání.

Přečtěte si celý tento návod k použití a respektujte bezpečnostní pokyny. Návod si ponechejte k pozdějšímu nahlédnutí.

ROZSAH DODÁVKY

1x Jednotka ventilátoru
1x Stropní držák
1x Svítidlo
5x Držák lopatky
5x Lopatka ventilátoru
15x Lopatkové šrouby
2x Ovládací řetízek
1x Sada šroubů

Stěnové kotvy a žárovky nejsou součástí do- dávky.

Jestliže kterýkoli díl chybí nebo je poškozen, obraťte se prosím na svůj market HORNBACH.

OBSAH

Rozsah dodávky 32

Symboly 32

Bezpečnostní pokyny 33

Přehled 34

Předpokládané používání 34

Funkce 34

Design lopatek 34

Technické parametry 36

Odstraňování potíží 36

Směr otáčení 37

Péče a údržba 37

Náhradní díly 37

Likvidace 37

SYMBOLY

Tento návod k použití si pozorně přečtěte a uložte si ho k pozdějšímu nahlédnutí.

Varování před nehodami a úrazy osob a vážnými věcnými škodami.

Minimální montážní výška, tedy vzdálenost lopatek od podlahy, by měla být alespoň 2,3 m.

Směr otáčení. Nepoužívejte tlačitko zpětného chodu, pokud jsou lopatky ventilátoru v pohybu.

Spínač pro světlo. Použijte ovládací ře- tízek spínače lampy pro rozsvícení nebo zhasnutí lampy.

Spínač otáček. Použijte ovládací řetízek spínače otáček pro nastavení požadované rychlosti ventilátoru.

BEZPEČNOSTNÍ POKYNY

• Elektroinstalační práce musí provádět výhradně kvalifikovaný elektrikář s licencí Musí být dodrženy požadavky na montáž VDE 0100.
• VAROVÁNÍ! Aby se zabránilo zranění, zkontrolujte, zda nejsou lopatky ohnuté a že se v prostoru otáčení lopatek nenachází žádné objekty.
• VAROVÁNÍ! Nepoužívejte tento ventilátor ve stejné místnosti a ve stejnou dobu, kdy dochází ke spalování paliva nebo plynu, pokud nebyl kouřovod za těchto podmínek přezkoušen kvalifikovanou osobou.
• VAROVÁNÍ! Pokud při běžném provozu dochází k problémům, jako je hluk, vibrate, poškozené nebo uvolněné části, zastavte okamžitě provoz ventilátoru!

- Tento přístroj mohou používat děti ve věku od 8 let a starší a také osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí jedině pod dohledem nebo návodem k bezpečnému používání spotřebiče a jen v případě, že chápou rizika, která to představuje.

• Tento spotřebič není hračka, nedovolte dětem, aby si s ním hrály.
• Děti by neměly provádět čištění ani uživatelskou údržbu spotřebiče bez dohledu.
• Ujistěte se, že je pevná instalace vybavená možností odpojit všechny kontakty tak, aby při přepětí kategorie II došlo k úplnému odpojení všech kontaktů.
• Neinstalujte ventilátor v místnosti vybavené kouřovými hlásiči, protože to může ovlivnit detekci kouře.
• VAROVÁNÍ! Pro ovládání otáček ventilátoru nepoužívejte soumrakový spínač.
• Ujistěte se, že je ventilátor bezpečně připevněn ke stropu. V případě pochybností ohledně správné montáže kontaktujte odborníka.
• Vzdálenost lopatek od podlahy by měla být nejméně 2,3 m.
• Mezi žárovkou a hořlavými materiály (závěsy, stěna atd.) vždy udržujte vzdálenost alespoň 1 m.

• Vyměňte žárovku až zcela vychladne.
- Před zahájením provozu zkontrolujte, zda je kryt svítidla bezpečně připevněn na svém mistě.
- Ventilátor je určen pouze pro použití v interié-rech. Není určen k instalaci v koupelně nebo v jiném vlhkém prostoru. Ujistěte se prosím, zda svítidlo nepřichází do kontaktu s vodou.
- Nepoužívejte tlačítko směru otáčení, pokud jsou lopatky ventilátoru v pohybu. Před změnou směru otáčení musí být ventilátor vypnut a lopatky se musí zcela zastavit.
- VAROVÁNÍ! Před prováděním prací údržby na ventilátoru zkontrolujte, zda je ventilátor odpojen ze sítě ve všech pólech.
- Při práci kolem ventilátoru nebo při jeho čištení dbejte zvýšené opatnosti, aby se zabránilo riziku úrazu osob nebo poškození ventilátoru a jiných objektů.
- Při čištění ventilátoru nebo lopatek ventilátoru nepoužívejte vodu ani saponát. Čištění provádějte pomocí suchého nebo lehce navlhčeného hadříku.

CZ ČESKY

PŘEHLED

1 Kryt
2 Jednotka ventilátoru
3 Lopatka ventilátoru
4 Elektrické svítidlo
5 Šrouby pro stropní držák
6 Držák lopatky
7 Ovládací řetízek

FUNKCE

SVĚTLO

Pro rozsvícení nebo zhasnutí světla zatáhněte za příslušný ovládací řetízek 7 na jednotce ventilátoru 2.

OTÁČKY VENTILÁTORU

Chcete-li procházet různými rychlostmi ventilátoru, zatáhněte opakovaně za příslušný ovládací řetízek 7 na jednotce ventilátoru 2:

$$ \text { LOW } = \text { nízké otáčky } $$

$$ \text { MED } = \text { střední otáčky } $$

$$ \mathrm{HI} = \text { vysoké otáčky } $$

$$ O F F = \text { ventilátor vypnut } $$

ÚČEL POUŽITÍ

Zařízení je určeno k distribuci suchého vzduchu v soukromých vnitřních prostorech a také k osvětlení (pokud je součástí dodávky). Tento přístroj není určen ke komerčnímu používání. Jakékoliv jiné použití nebo úpravy spotřebiče jsou považovány za použití v rozporu s určením a mohou mít za následek vážná nebezpečí.

DESIGN LOPATEK

Lopatky tohoto ventilátoru jsou reverzibilní. Každá lopatka má jiný design. Tímto způsobem může být ventilátor nainstalován ve dvou vzhledových variantách v závislosti na zvoleném designu lopatek podle vašeho výběru.

Vypněte jistič na místě insta- lace.

2

U šroubů pro stropní držák 5 vyšroubujte na obou stranách pravý šroub.

3

Na místě instalace vyvrtej-te dvě 8 mm díry do stropu a vložte stěnové kotvy (nejsou součástí dodávky).

4

Namontujte stropní držák pomocí sady šroubů. Zkontrolujte, zda je stropní držák bezpečně připevněn.

5

Připojte kabel ke svorkovnici následujícím způsobem:

L Hnědá

N Modrá

Žlutá/zelená

6

Spojte kabelové přichytky stropního držáku s přichytkami jednotky ventilátoru 2. Namontujte kryt 1 jeho připevněním ke stropnímu držáku.

7

Otáčejte jednotkou ventilátoru 2 dokud nezačne fungovat západka.

8

Namontujte pět držáků lopatek 6 na motor ventilátorové jednotky 2 pomocí dvou šroubů pro jeden držák.

9

Namontujte pět lopatek 3 na motor držáků lopatek 6 pomocí tří šroubů na jednu lopatku.

10

Spojte kabelovou přichytku na jednotce ventilátoru 2 s přichytkou na svítidle 4 a přimontujte svítidlo 4 k jednotce ventilátoru 2 pomocí tří šroubů.

11

Vložte tři žárovky (max. 50 W) do objímek základny svítidla 4.

12

Namontujte dva ovládací řetízky u spínače otáček a světla jednotky ventilátoru 2.

13

Zapněte jistič na místě insta- lace.

CZ ČESKY

TECHNICKÉ ÚDAJE

Jmenovité napětí 220-240 V\~ / 50 Hz

Jmenovitý výkon 60 W

Průměr ventilátoru 132 cm

Lampa 3x G10 / Max 50 W / není součástí dodávky

Nastavení otáček Nízké (Low) - Střední (Med) - Vysoké (Hi) -

Vypnuto (Off)

Třída ochrany / I

Stupeň ochrany IP 20

Hmotnost 6,2 kg

ODSTRAŇOVÁNÍ POTÍŽÍODSTRAŇOVÁNÍ POTÍŽÍ

Ventilátor nestar-tuje.	Zkontrolujte jističe a/nebo pojistky.
	Odpojte zařízení ze sítě a zkontrolujte připojovací svorky uvnitř venti-látoru.
Světlo nefunguje. Zkontrolujte, zda není žárovka vadná.
		Odpojte zařízení ze sítě a zkontrolujte připojovací svorky uvnitř venti-látoru.
Ventilátor pracuje nerovnoměrně a/nebo se viklá.	Odpojte zařízení ze sítě a zkontrolujte, zda jsou lopatky správně nain-stalované na motoru.
	Odpojte zařízení ze sítě a zkontrolujte, zda je stropní držák bezpečně připevněn ke stropu.
	Pokud problém přetrvává, vyměňte polohu jednotlivých lopatek.
Ventilátor je při pro-vozu velmi hlučný.	Odpojte zařízení ze sítě a zkontrolujte, zda nejsou šrouby povolené nebo příliš utažené.

SMĚR OTÁČENÍ

Ventilátor Ize nastavit na provoz po směru nebo proti směru hodinových ručiček. Požadovaný směr otáčení může

být nastaven na přepínači směru otáčení při zcela zastaveném ventilátoru.

NÁHRADNÍ DÍLY

ŽÁROVKA

Žárovka ve svítidle může být vyměněna. Vyměňte žárovku po vychladnutí svítidla a odpojení ventilátoru ze sítě. Používejte pouze žárovky uvedené v technických údajích.

PÉČE A ÚDRŽBA

VAROVÁNÍ! Před prováděním prací údržby na ventilátoru zkontrolujte, ventilátor odpojen ze sítě ve všech pó-

• Při práci kolem ventilátoru nebo při jeho čištení dbejte zvýšené opatrnosti, aby se zabránilo riziku úrazu osob nebo poškození ventilátoru a jiných objektů.
• Při čištění ventilátoru nebo lopatek ventilátoru nepoužívejte vodu ani saponát. Čištění provádějte pomocí suchého nebo lehce navlhčeného hadříku.

LIKVIDACE

Logo škrtnuté popelnice na kolečkách vyžaduje samostatný sběr odpadního elektrického a elektronického zařízení (OEEZ). Takové zařízení může

obsahovat nebezpečné a škodlivé látky. Tyto přístroje musí být vráceny na určeném sběrném místě k recyklaci OEEZ a nesmí být likvidováno spolu s netříděným komunálním odpadem. Dodržením této zásady pomáháte šetřit zdroje a chráníte životní prostředí. Více informací si můžete vyžádat od místních úřadů.

Děti si nesmí hrát s plastovými sáčky a obalovým materiálem, protože hrozí možný úraz nebo nebezpečí zadušení. Tento materiál bezpečně uložte nebo ho ekologicky zlikvidujte.
