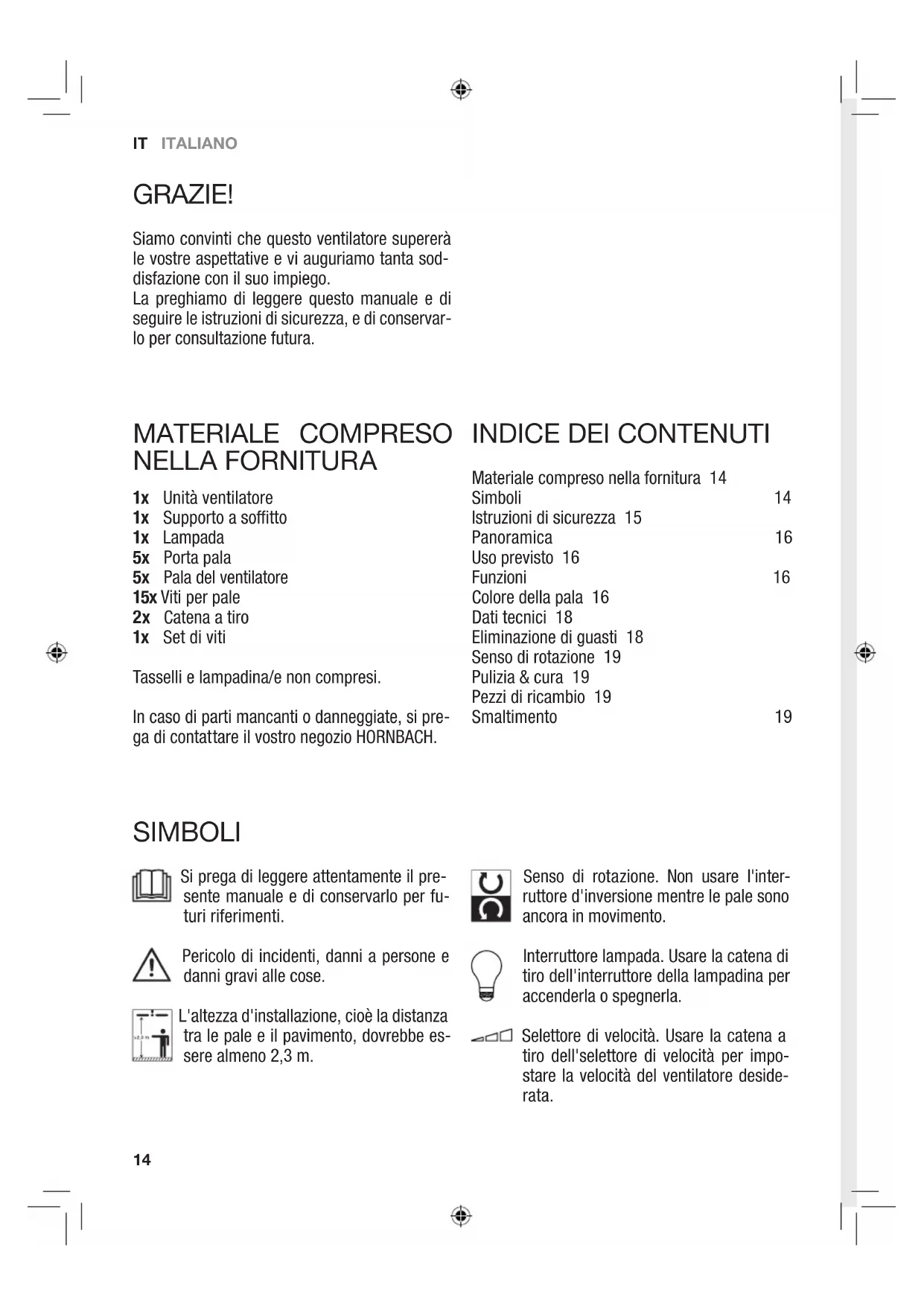

MANUALE UTENTE Agestis Madeira

Siamo convinti che questo ventilatore supererà le vostre aspettative e vi auguriamo tanta soddisfazione con il suo impiego.

La preghiamo di leggere questo manuale e di seguire le istruzioni di sicurezza, e di conservarlo per consultazione futura.

MATERIALE COMPRESO NELLA FORNITURA

1x Unità ventilatore
1x Supporto a soffitto
1x Lampada
5x Porta pala
5x Pala del ventilatore
15x Viti per pale
2x Catena a tiro
1x Set di viti

Tasselli e lampadina/e non compresi.

In caso di parti mancanti o danneggiate, si prega di contattare il vostro negozio HORNBACH.

INDICE DEI CONTENUTI

Materiale compreso nella fornitura 14

Simboli 14

Istruzioni di sicurezza 15

Panoramica 16

Uso previsto 16

Funzioni 16

Colore della pala 16

Dati tecnici 18

Eliminazione di guasti 18

Senso di rotazione 19

Pulizia & cura 19

Pezzi di ricambio 19

Smaltimento 19

SIMBOLI

Si prega di leggere attentamente il presente manuale e di conservarlo per futuri riferimenti.

Pericolo di incidenti, danni a persone e danni gravi alle cose.

L'altezza d'installazione, cioè la distanza tra le pale e il pavimento, dovrebbe essere almeno 2,3 m.

Senso di rotazione. Non usare l'interruttore d'inversione mentre le pale sono ancora in movimento.

Interruttore lampada. Usare la catena di tiro dell'interruttore della lampadina per accenderla o spegnerla.

Selettore di velocità. Usare la catena a tiro dell'selettore di velocità per impostare la velocità del ventilatore desiderata.

ISTRUZIONI DI SICUREZZA

• L'installazione elettrica deve essere eseguita da un elettricista qualificato. Devono essere rispettati i requisiti della norma VDE 0100.
- AVVERTENZA! Al fine di evitare eventuali lesioni, assicurarsi che le pale non siano piegate e che non vi sia nessun oggetto nell'area di rotazione.
- AVVERTENZA! Non usare questo ventilatore nello stesso momento quando si accende un fuoco a gas oppure un altro combustibile a meno che il combustibile non sia stato testato in queste circostanze da una persona competente.
- AVVERTENZA! Nel caso il funzionamento normale causi problemi quali rumori, vibrazioni, parte danneggiate o allentate, immediatamente interrompere l'utilizzo del ventilatore!
- Questo elettrodomestico può essere utilizzato da bambini di età superiore agli 8 anni e da persone con capacità fisiche, sensorie o mentali ridotte, oppure con mancanza di esperienza e nozioni, se sorvegliati oppure se hanno ricevuto le istruzioni concernenti l'utilizzo dell'elettrodomestico in modo sicuro consapevoli dei pericoli coinvolti.
- I bambini non devono giocare con il dispositivo.
- La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini senza supervisione.
- Assicurarsi che l'installazione fissa dispone di una separazione di contatto presso tutti i poli la quale assicura una separazione completa in caso di sovratensione di categoria III.
- Non installare il ventilatore in una stanza dotata di un rilevatore di fumo perché ciò potrebbe avere un effetto sul rilevamento del fumo.
- AVVERTENZA! Non usare un'interruttore tipo dimmer per controllare la velocità del ventilatore.
- Assicurarsi che il ventilatore sia fissato in maniera sicura al soffitto. In caso di dubbio, rivolgersi ad uno specialista per far eseguire l'installazione corretta.

• La distanza tra le pale e il pavimento dovrebbe essere almeno 2,3 m.
• Sempre mantenere una distanza di 1 m tra la lampada e materiali infiammabili (tende, pareti, ecc.).
• Cambiare la lampadina solo dopo averla lasciata raffreddare.
• Prima dell'utilizzo, assicurarsi che il coperchio della lampada sia montata in maniera sicura in posizione.
• Il ventilatore è ideato solo per l'uso in interni. Questo prodotto non è ideato per l'installazione in un bagno o aree umide. Si prega di mettere al sicuro che la lampada non venga a contatto con dell'acqua.
• Non usare il selettore del senso di rotazione mentre le pale sono ancora in movimento. Prima di invertire il senso di rotazione, il ventilatore deve essere spento e le pale devono essere ferme.
• AVVERTENZA! Prima di eseguire dei lavori al ventilatore, assicurarsi che tutti i poli del ventilatore siano completamente separati dalla rete elettrica.
• Al fine di evitare lesioni alle persone oppure danni al ventilatore ed altri oggetti, si prega di prestare attenzione quando si svolgono dei lavori presso il ventilatore o quando lo si vuole pulire.
• Non usare acqua o detergenti per pulire il ventilatore o le sue pale. Basta un panno asciutto o leggermente inumidito per pulire il prodotto.

IT ITALIANO

PANORAMICA

1 Coperchio
2 Unità ventilatore
3 Pala del ventilatore
4 Lampada
5 Viti per supporto a soffitto
6 Supporto lama
7 Catena a tiro

FUNZIONI

LUCE

Per accendere o spegnere la luce, tirare la relativa catena di tiro 7 dell'unità ventilatore 2.

VELOCITÀ DEL VENTILATORE

Per attivare le varie velocità del ventilatore, tirare ripetutamente la relativa catena di tiro 7 dell'unità ventilatore 2:

$$ \begin{array}{l} \text { LOW } = \text { bassa velocità } \ \text { MED } = \text { media velocità } \ \mathrm{HI} = \text { alta velocità } \ O F F = \text { spegnere ventilatore } \ \end{array} $$

USO PREVISTO

Il dispositivo è ideato per la distribuzione di aria secca in interni privati e come illuminazione (se previsto). Il dispositivo non è ideato per usi commerciali.

Qualsiasi altro uso o modifica al dispositivo è considerato come uso improprio e potrebbe causare pericoli considerevoli.

COLORE DELLA PALA

Le pale di questo ventilatore sono reversibili. Ogni lato di una pala ha un altro colore. In questo modo, il ventilatore può essere installato applicando due look a seconda del colore di pala scelto.

Spegnere l'interruttore automatico sul lato dell'installazione.

2

Rimuovere la vite destra delle viti del supporto a soffitto 5 su entrambi i lati.

3

Nel posto di installazione, forare due fori da 8 mm nel soffitto e inserire i tasselli (non compresi).

4

Installare il supporto a soffitto servendosi del set di viti. Assicurarsi che il supporto a soffitto sia fissato in maniera sicura.

5

Collegare i cavi al morsetto quanto segue:

L Marrone

N Blu

Giallo/Verde

6

Collegare i clip per cavi del supporto a soffitto con i clip dell'unità ventilatore 2. Montare il coperchio 1 fissandolo al supporto a soffitto.

7

Ruotare l*unità ventilatore 2 fino a che il chiavistello girevo-le scatti in posizione.

8

Montare i cinque porta pala 6 al motore dell'unità ventilatore 2 servendosi di due viti per ogni porta pala.

9

Montare le cinque pale 3 ai porta pala 6 usando tre viti per ogni pala.

10

Collegare il clip per cavi dell'unità ventilatore 2 con il clip sul lampadario 4 e montare il lampadario 4 all'unità ventilatore 2 usando le sue tre viti.

11

Installare tre lampadine (max. 50 W) nei porta lampada del lampadario 4.

12

Montare le due catene di tiro all'selettore di velocità e all'interruttore della luce dell'unità ventilatore 2.

13

Attivare l'interruttore automa- tico sul lato dell'installazione.

IT ITALIANO

DATI TECNICI

Voltaggio nominale 220-240 V\~ / 50 Hz

Potenza nominale 60 W

Diametro ventilatore 132 cm

Lampadina 3x G10 / Max 50 W / non compresa

Impostazione della velocità Low - Med - Hi - Off

Classe di protezione / I

Livello di protezione IP 20

Peso 6,2 kg

ELIMINARE GUASTIELIMINARE GUASTI

Il ventilatore non si avvia	Controllare l'interruttore automatico e/oppure i fusibili del circuito.
	Scollegare dalla rete elettrica e controllare i terminali di connessione all'interno del ventilatore.
La luce non funziona.	Controllare se la lampadina è difettosa.
	Scollegare dalla rete elettrica e controllare i terminali di connessione all'interno del ventilatore.
Il ventilatore non funziona in maniera uniforme e/oppure oscilla.	Scollegarlo dalla rete elettrica e controllare se le pale sono corretta-mente montate al motore.
	Scollegarlo dalla rete elettrica e controllare se il supporto a soffitto è fissato in maniera sicura al soffitto.
	Se il problema persiste, cambiare la posizione delle singole pale.
Il ventilatore genera rumori.	Scollegare dalla rete elettrica e controllare se le viti sono allentate oppure eccessivamente serrate.

SENSO DI ROTAZIONE

il ventilatore può essere impostato sia per la rotazione in senso orario che in senso antiorario. Il senso di rotazione desiderato può essere impostato presso il selet- tore del senso di rotazione mentre il ventilatore è fermo.

PEZZI DI RICAMBIO

LAMPADINA

La lampadina del lampadario può essere cambiata. Cambiare la lampadina solo dopo aver lasciato raffreddare il lampadario e dopo aver scollegato il ventilatore dalla rete elettrica. Usare solo delle lampadine specificate nei dati tecnici.

PULIZIA & CURA

AVVERTENZA! Prima di eseguire dei lavori al ventilatore, assicurarsi che poli del ventilatore siano completa-separati dalla rete elettrica.

• Al fine di evitare lesioni alle persone oppure danni al ventilatore ed altri oggetti, si prega di prestare attenzione quando si svolgono dei lavori presso il ventilatore o quando lo si vuole pulire.
• Non usare acqua o detergenti per pulire il ventilatore o le sue pale. Basta un panno asciutto o leggermente inumidito per pulire il prodotto.

SMALTIMENTO

Il simbolo del bidone della spazzatura sbarrato richiede la raccolta differenziata dei rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Tali apiature possono contenere sostanze pe-e nocive. Questi attrezzi devono essere i presso un punto di raccolta per il rici-RAEE e non devono essere smaltiti fiuti urbani. In questo modo, si contribu-reservare le risorse e proteggere l'am-Contattare le autorità locali per ottenere informazioni.

A causa del pericolo di lesioni o di soffocamento i bambini non devono giocare con i sacchetti di plastica e materiali di imballaggio. Conservare tale materiale in modo sicuro o smaltirlo in modo rispettoso dell'ambiente.
