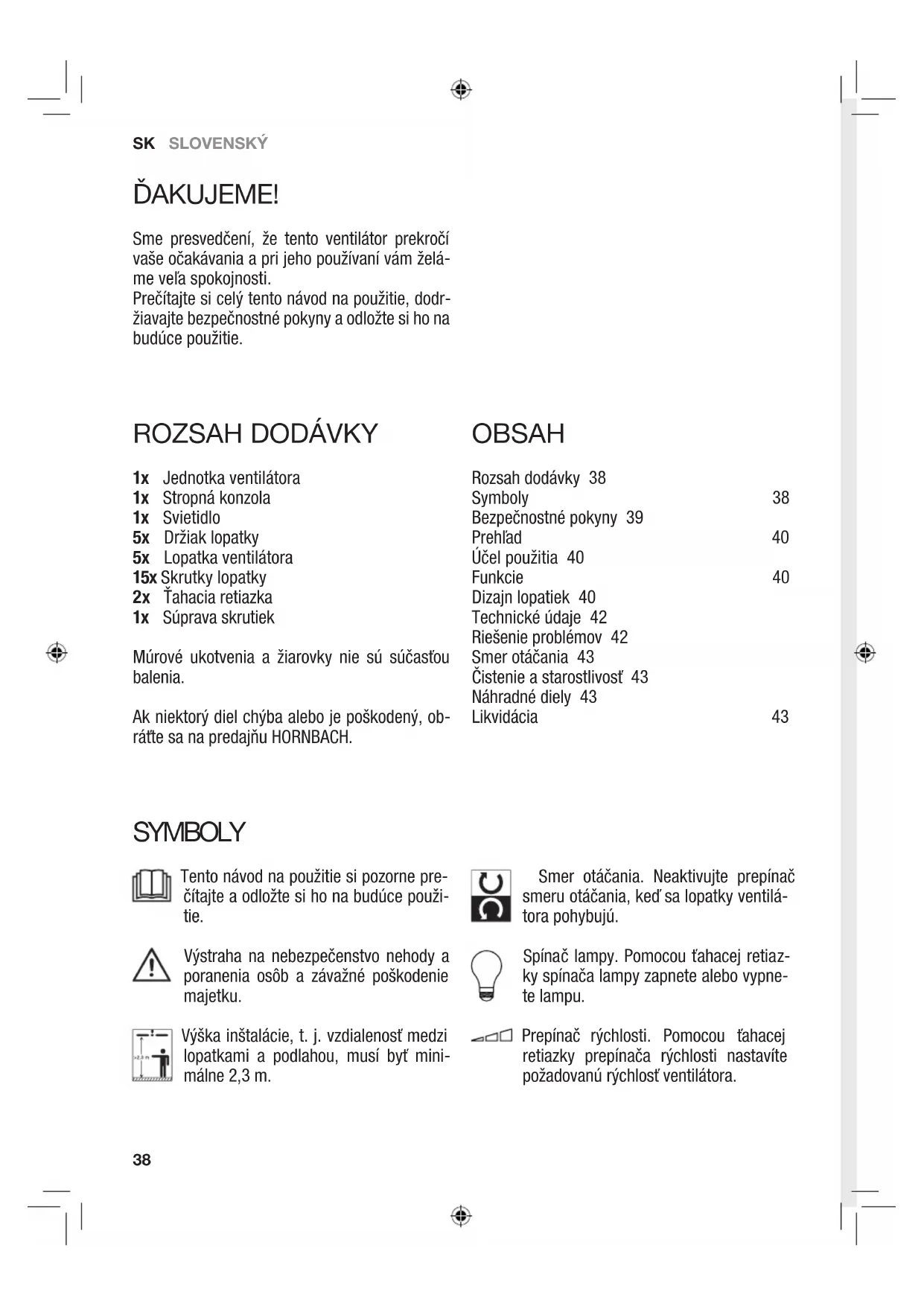

NÁVOD NA OBSLUHU Agestis Madeira

Sme presvedčení, že tento ventilátor prekročí vaše očakávania a pri jeho používaní vám želáme veľa spokojnosti.

Prečítajte si celý tento návod na použitie, dodržiavajte bezpečnostné pokyny a odložte si ho na budúce použitie.

ROZSAH DODÁVKY

1x Jednotka ventilátora
1x Stropná konzola
1x Svetidlo
5x Držiak lopatky
5x Lopatka ventilátora
15x Skrutky lopatky
2x Tahacia retiazka
1x Súprava skrutiek

Múrové ukotvenia a žiarovky nie sú súčastou balenia.

Ak niektorý diel chýba alebo je poškodený, obrátte sa na predajňu HORNBACH.

OBSAH

Rozsah dodávky 38

Symboly 38

Riešenie problémov 42

Smer otáčania 43

Čistenie a starostlivosť 43

Náhradné diely 43

Likvidácia 43

SYMBOLY

Tento návod na použitie si pozorne prečítajte a odložte si ho na budúce použitie.

Výstraha na nebezpečenstvo nehody a poranenia osôb a závažné poškodenie majetku.

Výška inštalácie, t. j. vzdialenost' medzi lopatkami a podlahou, musí byť minimálne 2,3 m.

Smer otáčania. Neaktivujte prepínač smeru otáčania, ked sa lopatky ventilá-tora pohybujú.

Spínač lampy. Pomocou t'ahacej retiazky spínača lampy zapnete alebo vypnete lampu.

Prepínač rýchlosti. Pomocou tahacej retiazky prepínača rýchlosti nastavíte požadovanú rýchlosť ventilátora.

BEZPEČNOSTNÉ POKYNY

- Elektrické inštalácie musí vykonávať kvalifikovaný licencovaný elektrikár. Musia byť dodržané požiadavky na inštaláciu zariadenia VDE 0100.

- UPOZORNENIE! Aby nedochádzalo k zraneniam, skontrolujte, či lopatky nie sú ohnuté a v priestore otáčania nie sú žiadne predmety.

- UPOZORNENIE! Nepoužívajte tento ventilátor v rovnakej miestnosti v rovnakom čase v prítomnosti ohňa spalujúceho plyn alebo palivo, pokiaľ toto palivo nebolo testovanané za tých-to podmienok kompetentnou osobou.

- UPOZORNENIE! Ak pravidelné používanie spôsobuje problémy, napríklad hluk, vibrácie, poškodenie alebo stratu dielov, okamžite pre-staňte ventilátor používat!

- Toto zariadenie môžu používať deti od veku 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnostami alebo nedostatočnými skúsenostami a znalostami, pokial' majú zabezpečený dozor alebo boli poučené o používaní zariadenia bezpečným spôsobom a porozumeli príslušným rizikám.

- Čistenie a používatelškú údržbu nesmú vykonávať deti bez dozoru.

- Dbajte na to, aby pevná inštalácia mala na všetkých póloch oddelenie kontaktov, ktoré zabezpečí úplné odpojenie v situácii prepätia kategórie III.

- Neinštalujte ventilátor v miestnosti vybavenej požiarnymi alarmami, môže to mať vplyv na detekciu dymu.

- UPOZORNENIE! Na ovládanie rýchlosti ventilátor nepoužívajte spínač určený na stmievanie.

- Skontrolujte, či je ventilátor pevne namontovaný na strop. Ak máte pochybnosti, obrátte sa na odborníka, aby vykonal správnu inštaláciu.

- Vzdialenost medzi lopatkami a podlahou musí byť minimálne 2,3 m.

- Vždy udržiavajte vzdialenost 1 m medzi žiarovkou a horľavými materiálmi (záclony, stena a pod.).

- Nepoužívajte prepínač smeru otáčania, ked' sa lopatky ventilátora ešte pohybujú. Pred zmenou smeru otáčania musí byť ventilátor vypnutý a lopatky v pokoji.

- UPOZORNENIE! Pred prácou na ventilátore skontrolujte, či je ventilátor všetkými pólmi odpojený z elektrickej siete.

- Aby nedošlo poraneniu osôb alebo poškodeniu ventilátora či iných položiek, pri práci v okolí alebo čistení ventilátora budte opatrní.

- Na čistenie ventilátora alebo lopatiek ventilá-tora nepoužívajte vodu ani saponáty. Na čis- tenie je vhodná suchá prachová utierka alebo zláhka navlhčená tkanina.

SK SLOVENSKÝ

PREHL'AD

1 Kryt
2 Jednotka ventilátora
3 Lopatka ventilátora
4 Svetidlo
5 Skrutky stropnej konzoly
6 Držiak lopatky
7 Tahacia retiazka

FUNKCIE

SVETLO

Svetlo zapnete a vypnete potiahnutím príslušnej tahacej retiazky 7 na jednotke ventilátora 2.

RÝCHLOSŤ VENTILÁTORA

Cyklicky prechádzať po rôznych rýchlostiach ventilátora môžete opakovaným potiahnutím príslušnej tahacej retiazky 7 na jednotke ventilátora 2:

$$ \begin{array}{l} \text { LOW } = \text { nizka rýchlost } \ \text { MED } = \text { stredná rýchlost } \ \mathrm{HI} = \text { vysoká rýchlost } \ O F F = \text { ventilátor vypnutý } \ \end{array} $$

ÚČEL POUŽITIA

Toto zariadenie je určené na rozvádzanie suchého vzduchu v súkromných interiéroch, ako aj osvetlenie (ak je ním vybavené). Toto zariadenie nie je určené na komerčné použitie.

Akékolvek iné použitie alebo modifikácia na zariadení sa považuje za nevhodné použitie a mohlo by predstavovat značné riziká.

DIZAJN LOPATIEK

Lopatky tohto ventilátora sú obojstranné. Každá strana lopatky má iný dizajn. Takto možno ventilátor inštalovať v dvoch vzhľadoch podľa toho, ktorý dizajn lopatky zvolíte.

Vypnite istič na mieste inštalácie.

2

Odstráňte pravú skrutku zo skrutiek stropnej konzoly 5 po oboch stranách.

3

Na mieste inštalácie vyvrtajte do stropu dve 8 mm diery a vložte múrové ukotvenia (nie sú súčastou balenia).

4

Namontujte stropnú konzolu pomocou súpravy skrutiek. Skontrolujte, či je stropná konzola bezpečne pripevnená.

5

Otáčajte jednotkou ventilátora 2, kým sa neaktivuje západka otáčania.

8

Namontujte pät držiakov lopatiek 6 na motor jednotky ventilátora 2 pomocou dvoch skrutiek na jeden držiak lopatiek.

9

Namontujte pät lopatiek 3 na motor držiakov lopatiek 6 pomocou troch skrutiek na jednu lopatku.

10

Spojte káblovú svorku jednotky ventilátora 2 so svorkou na svietidle 4 a namontujte svietidlo 4 na jednotku ventilátora 2 pomocou jej troch skrutiek.

11

Vsadte tri žiarovky (max. 50 W) do objímok svietidla 4.

12

Namontujte dve tahacie retiazky na spínač rýchlosti a svetla jednotky ventilátora 2.

13

Zapnite istič na mieste insta- lácie.

SK SLOVENSKÝ

TECHNICKÉ ÚDAJE

Menovité napätie 220-240 V\~ / 50 Hz

Menovitý výkon 60 W

Priemer ventilátora 132 cm

Žiarovka 3x G10 / max. 50 W / nie je súčasťou balenia

Nastavenia rýchlosti Nízka - Stredná - Vysoká - Vyp.

Trieda ochrany / I

Trieda ochrany IP 20

Hmotnost'6,2 kg

RIEŠENIE PROBLÉMOVRIEŠENIE PROBLÉMOV

Ventilátor sa ne-spustí.	Skontrolujte ističe alebo poistky.
	Odpojte z elektrickej siete a skontrolujte pripájacie svorky vnútri ventilátora.
Svetlo nefunguje. Skontrolujte, či nie je chybná žiarovka.
		Odpojte z elektrickej siete a skontrolujte pripájacie svorky vnútri ventilátora.
Ventilátor beži nepravidelne alebo sa chveje.	Odpojte z elektrickej siete a skontrolujte, či sú lopatky správne namon-tované na motore.
	Odpojte z elektrickej siete a skontrolujte, či je stropná konzola bezpeč-ne pripevnená na strop.
	Ak problém pretrváva, začnite meniť polohu jednotlivých lopatiek.
Ventilátor znie hlučne.	Odpojte z elektrickej siete a skontrolujte, či nie sú niektoré skrutky uvolňené alebo nadmerne utiahnuté.

SMER OTÁČANIA

Ventilátor možno nastaviť na smer otáčania v smere pohybu hodinových ručičiek, aj v opačnom smere. Požadovaný smer otáčania možno nastaviť prepínačom smeru otáčania, ked’je ventilátor v pokoji.

NÁHRADNÉ DIELY

ŽIAROVKA

Žiarovku v svietidle je možné vymenit. Žiarovku vymeňte, až ked' svietidlo vychladne a ventilátor je odpojený z elektrickej siete. Používajte len žiarovky špecifikované v technických údajoch.

ČISTENIE A STAROSTLI- VOST

UPOZORNENIE! Pred prácou na ventilátore skontrolujte, či je ventilátor všetkými pólmi odpojený z elektrickej siete.

• Aby nedošlo poraneniu osôb alebo poškodeniu ventilátora či iných položiek, pri práci v okolí alebo čistení ventilátora budte opatrní.
• Na čistenie ventilátora alebo lopatiek ventilá-tora nepoužívajte vodu ani saponáty. Na čis- tenie je vhodná suchá prachová utierka alebo zláhka navlhčená tkanina.

LIKVIDÁCIA

Logo prečiarknutého koša s kolieskami znamená, že je nevyhnutné vykonať separovaný zber odpadových elektrických a elektronických zariadení Takéto zariadenia môžu obsahovať nené a ohrozujúce látky. Tieto zariadenia na odovzdať na určené zberné miesto na ciu OEEZ a nesmú sa likvidovať ako nený komunálny odpad. Takto pomôžete vírodné zdroje a chránit životné prostrešie informácie získate na miestnom úra-

Deti sa nesmú hrať s plastovými vreckami a baliacim materiálom, inak hrozí nebezpečenstvo poranenia či udusenia. Takéto materiály bezpečne odložte a zlikvidujte spôsobom šetrným k životnému prostrediu.
