Agestis - Ventilateur Madeira - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Ventilateur de plafond Madeira Agestis, diamètre de 132 cm, 3 vitesses de rotation, moteur silencieux.
Utilisation	Idéal pour une utilisation intérieure, dans les salons ou les chambres, pour un confort thermique optimal.
Maintenance et réparation	Nettoyage régulier des pales avec un chiffon doux, vérification des fixations et du moteur tous les 6 mois.
Sécurité	Installation recommandée par un professionnel, respecter les normes électriques en vigueur, ne pas utiliser en extérieur.
Informations générales	Garantie de 2 ans, disponible en plusieurs finitions, consommation énergétique faible, compatible avec télécommande.

FOIRE AUX QUESTIONS - Agestis Madeira

Le ventilateur Madeira Agestis ne s'allume pas. Que faire ?

Vérifiez que l'appareil est correctement branché sur une prise fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Le ventilateur fait du bruit. Est-ce normal ?

Un léger bruit peut être normal, mais si le ventilateur émet des bruits forts ou anormaux, vérifiez si les pales sont bien fixées et s'il n'y a pas d'obstacles bloquant le mouvement.

Comment nettoyer le ventilateur Madeira Agestis ?

Débranchez le ventilateur avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer les pales et le boîtier. Évitez les produits chimiques agressifs.

Comment régler la vitesse du ventilateur ?

Utilisez le bouton de contrôle de la vitesse situé sur le boîtier du ventilateur pour choisir entre les différentes vitesses disponibles.

Le ventilateur ne tourne pas à la vitesse choisie. Que faire ?

Vérifiez si le mode de fonctionnement est correctement sélectionné. Si le problème persiste, il peut y avoir un problème avec le moteur et il est recommandé de contacter le service client.

Est-ce que le ventilateur Madeira Agestis est silencieux ?

Le Madeira Agestis est conçu pour fonctionner silencieusement, mais le niveau de bruit peut varier selon la vitesse sélectionnée.

Puis-je utiliser le ventilateur à l'extérieur ?

Le ventilateur Madeira Agestis est conçu pour un usage intérieur uniquement. Ne l'utilisez pas à l'extérieur pour éviter tout dommage.

Comment puis-je retourner ou échanger le ventilateur ?

Veuillez consulter notre politique de retour sur notre site web. Assurez-vous de conserver l'emballage d'origine et le reçu d'achat.

Quelle est la garantie du ventilateur Madeira Agestis ?

Le ventilateur Madeira Agestis est couvert par une garantie de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour faire valoir la garantie.

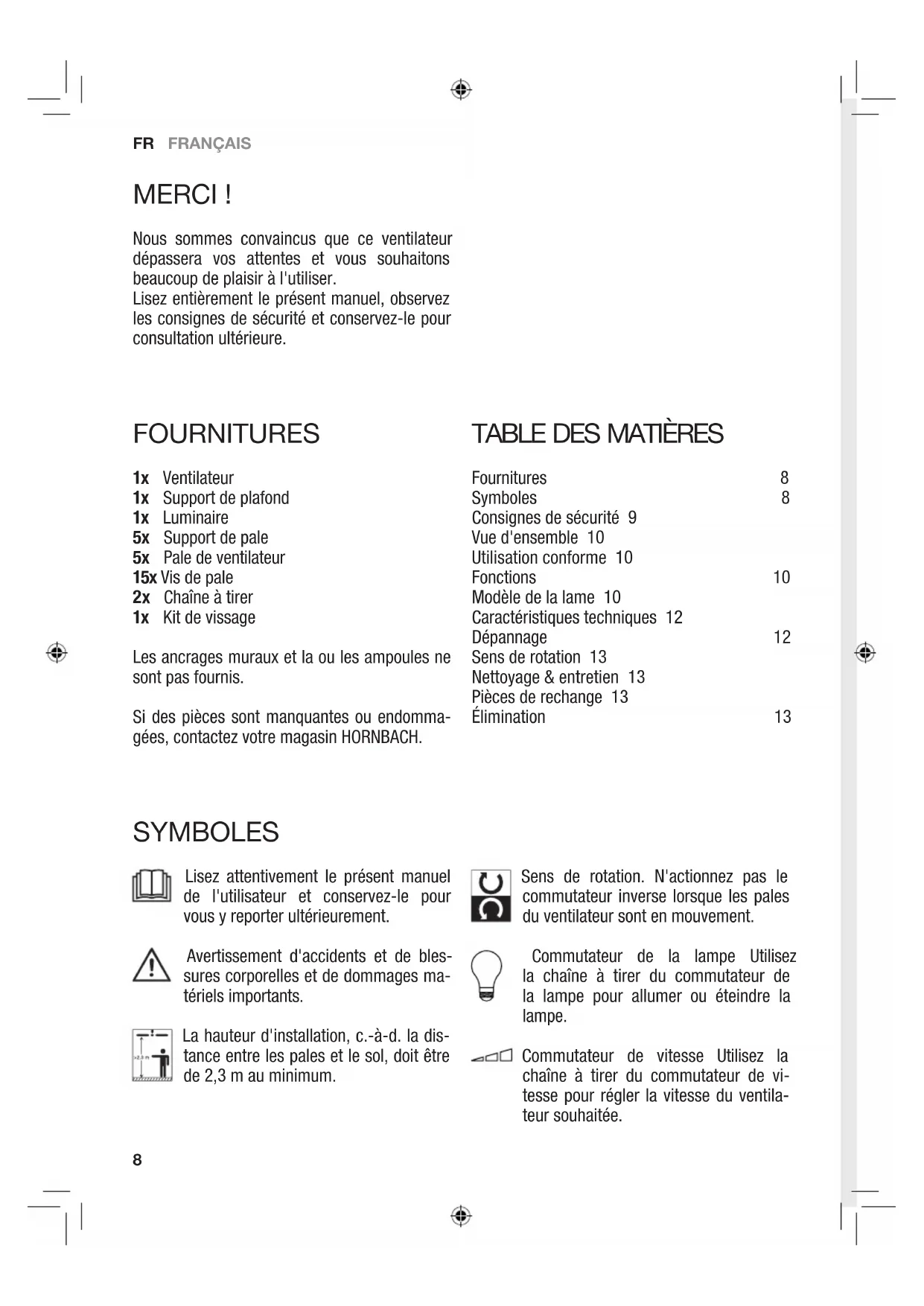

MODE D'EMPLOI Agestis Madeira

Nous sommes convaincus que ce ventilateur dépassera vos attentes et vous souhaitons beaucoup de plaisir à l'utiliser. Lisez entièrement le présent manuel, observez les consignes de sécurité et conservez-le pour consultation ultérieure.

Fournitures

1x Ventilateur

1x Support de plafond

1x Luminaire

5x Support de pale

5x Pale de ventilateur

15x Vis de pale

2x Chaîne à tirer

1x Kit de vissage

Les ancrages muraux et la ou les ampoules ne sont pas fournis.

Si des pièces sont manquantes ou endommagées, contactez votre magasin HORNBACH.

TABLE des matières

Fournitures 8

Symboles 8

Consignes de sécurité 9

Vue d'ensemble 10

Utilisation conforme 10

Fonctions 10

Modèle de la lame 10

Caractéristiques techniques 12

Dépannage 12

Sens de rotation 13

Nettoyage et entretien 13

Pièces de rechange 13

Élimination 13

Symboles

Lisez attentivement le présent manuel de l'utilisateur et conservez-le pour vous y reporter ultérieurement.

Avertissement d'accidents et de blessures corporelles et de dommages matériels importants.

La hauteur d'installation, c.-à-d. la distance entre les pales et le sol, doit être de 2,3 m au minimum.

Sens de rotation. Ne actionnez pas le commutateur inverse lorsque les pales du ventilateur sont en mouvement.

Commutateur de la lampe Utilisez la chaîne à tirer du commutateur de la lampe pour allumer ou éteindre la lampe.

Commutateur de vitesse Utilisez la chaîne à tirer du commutateur de vitesse pour régler la vitesse du ventilateur souhaitée.

Consignes de sécurité

• L'installation électrique doit être réalisée par un électricien habilité qualifié. Les nécessités d'installation de VDE 0100 doivent être respectées.

- AVERTISSEMENT ! Pour prévenir toute blessure, assurez-vous que les pales ne sont pas courbées et qu'aucun élément ne se trouve dans la zone de rotation.

- AVERTISSEMENT ! N'utilisez pas ce ventilateur quand, dans la même pièce au même moment, un feu à base de carburant ou de gaz est en cours, à moins que les gaz de combustion n'aient été testés dans ces conditions d'utilisation par une personne compétente.

- AVERTISSEMENT ! En cas de problème régulier, comme du bruit, des vibrations, des pièces endommagées ou desserrées, arrêtez d'utiliser le ventilateur immédiatement !

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et des personnes ayant des capacités physiques, mentales et sensorielles réduites ou manquant d'expérience et de connaissances s'ils ou elles sont surveillés ou qu'ils ou elles ont reçu une instruction relative à l'utilisation de l'appareil en toute sécurité et qu'ils ou elles comprennent les dangers.

- Les enfants ne doivent pas jouer avec l'appareil.

- Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans supervision.

- Assurez-vous que l'installation fixée dispose d'une séparation de contact de tous ses pôles permettant une déconnexion complète en cas de conditions de surtension de catégorie III.

- N'installez pas le ventilateur dans une pièce équipée de détecteurs de fumée, il pourrait avoir une influence sur leur capacité de détection.

- AVERTISSEMENT ! N'utilisez pas un commutateur de type à intensité variable pour commander la vitesse du ventilateur.

- Assurez-vous que le ventilateur est fermement fixé au plafond. En cas de doute, contactez un spécialiste pour une installation.

correcte.

- La distance entre les pales et le sol doit être de 2,3 m au minimum.

- Maintenez toujours une distance d'au moins un mètre entre la lampe et les matériaux inflammables (rideaux, mur, etc.).

- Remplacez l'ampoule uniquement quand elle a refroidi.

- Avant l'utilisation, assurez-vous que le couvre-luminaire est fermement fixé dans sa position.

- Le ventilateur est destiné à un usage en intérieur uniquement. Il n'est pas conçu pour être installé dans une salle de bain ou toute autre pièce humide. Veuillez vous assurer que le luminaire n'entre pas en contact avec de l'eau.

- N'actionnez pas le commutateur de sens de rotation lorsque les pales du ventilateur sont en mouvement. Le ventilateur doit être éteint et les pales totalement immobiles avant de changer le sens de rotation.

- AVERTISSEMENT ! Avant de travailler sur le ventilateur, assurez-vous que celui-ci est déconnecté de l'alimentation principale sur tous ses pôles.

- Pour éviter des blessures ou des dommages au ventilateur et d'autres éléments, soyez vigilant lorsque vous travaillez sur ou que vous nettoyez le ventilateur.

- N'utilisez pas d'eau ou de détergent pour nettoyer le ventilateur ou ses pales. Un chiffon à poussière sec ou légèrement humide convient au nettoyage.

VUE d'ensemble

1 Couvercle 2 Ventilateur 3 Pale du ventilateur 4 Luminaire 5 Vis du support de plafond 6 Support de pale 7 Chaîne à tirer

Lumière

Pour allumer ou éteindre la lumière, tirez la chaîne 7 correspondante du ventilateur 2.

Vitesse du ventilateur

Pour naviguer entre les différentes vitesses du ventilateur, tirez la chaîne à tirer 7 correspondante du ventilateur 2 plusieurs fois

LOW = vitesse faible

MED = vitesse moyenne

HI = vitesse élevée

OFF = ventilateur éteint

Utilisation conforme modèle de la PALE

Ce dispositif est destiné à la distribution d'air sec dans les espaces intérieurs privés ainsi qu'à l'éclairage (le cas échéant). L'appareil n'est pas destiné à une utilisation commerciale.

Toute autre utilisation ou modification apportée à l'appareil est considérée comme un usage non conforme et est susceptible de donner lieu à des risques considérables.

Les pales de ce ventilateur sont réversibles. Chaque côté de la pale possède un aspect différent. De cette façon, le ventilateur peut être installé pour avoir deux aspects différents, selon le modèle de la pale choisi.

Coupez le disjoncteur du site d'installation.

Retirez la vis droite des vis du support de plafond 5 des deux côtés.

Au niveau du site d'installation, percez deux trous de 8 mm dans le plafond et insérez les ancrages muraux (non inclus).

Posez le support de plafond à l'aide du kit de vissage. Assurez-vous que le support de plafond est fermement fixé.

Connectez les câbles à la cosse comme suit :

Jaune/vert

Connectez les pinces du câble du support de plafond aux pinces du ventilateur. 2. Installez le couvercle 1 en le fixant au support de plafond.

Faites pivoter le ventilateur 2 jusqu'à ce que le verrou de rotation s'engage.

Installez les cinq supports de pale 6 au moteur du ventilateur 2 en utilisant deux vis par support de pale.

Installez les cinq pales 3 au moteur des supports de pale 6 en utilisant trois vis par pale.

Connectez la pince du câble du ventilateur 2 à la pince sur le luminaire 4 et installez le luminaire 4 sur le ventilateur 2 à l'aide de ses trois vis.

Placez les trois ampoules (50 W max.) dans les culots de la base du luminaire 4.

Installez les deux chaînes à tirer au niveau des commutateurs de vitesse et de lumière du ventilateur 2.

Allumez le disjoncteur du site d'installation.

FR FRANÇAIS

Données techniques

Tension nominale 220-240 V~ / 50 Hz

Puissance nominale 60 W

Diamètre du ventilateur 132 cm

Lampe 3 x G10 / max. 50 W / non incluse

Réglages de la vitesse Low - Med - Hi - Off

Indice de protection / IP

Degré de protection IP 20

Poids 6,2 kg

RÉSOLUTION DES PROBLÈMESRÉSOLUTION DES PROBLÈM

Le ventilateur ne démarre pas.	Vérifiez le circuit du disjoncteur et/ou les fusibles du circuit.
	Déconnectez l'alimentation principale et vérifiez les cosses de connexion dans le ventilateur.
La lumière ne fonctionne pas.	Contrôlez si la lampe est défectueuse.
	Déconnectez l'alimentation principale et vérifiez les cosses de connexion dans le ventilateur.
Le ventilateur fonctionne de manière inégale ou tremble.	Déconnectez l'alimentation principale et vérifiez que les pales sont correctement installées sur le moteur.
	Déconnectez l'alimentation principale et vérifiez que le support de plafond est correctement fixé au plafond.
	Si le problème persiste, commencez par échanger la position des pales uniques.
Le ventilateur est bruyant.	Déconnectez l'alimentation principale et recherchez des vis trop ou pas assez serrées.

SENS de rotation

Le ventilateur peut être réglé pour fonctionner dans le sens des aiguilles d'une montre ou dans le sens inverse. Le sens de rotation désiré peut être réglé à l'aide du commutateur de sens de rotation lorsque le ventilateur est immobile.

LAMPE

L'ampoule du luminaire peut être remplacée. Remplacez l'ampoule uniquement quand le luminaire a refroidi et quand le ventilateur est déconnecté de l'alimentation principale. Utilisez uniquement des ampoules répondant aux données techniques spécifiées.

Nettoyage et entretien élimination

AVERTISSEMENT ! Avant de travailler sur le ventilateur, assurez-vous que celui-ci est déconnecté de l'alimentation principale sur tous ses pôles.

• Pour éviter des blessures ou des dommages au ventilateur et d'autres éléments, soyez vigilant lorsque vous travaillez sur ou que vous nettoyez le ventilateur.
• N'utilisez pas d'eau ou de détergent pour nettoyer le ventilateur ou ses pales. Un chiffon à poussière sec ou légèrement humide convient au nettoyage.

Le logo représentant une poubelle à roulettes barrée implique la collecte séparée de déchets électriques et électroniques (WEEE). De tels appareils peuvent contenir des substances dangereuses. Ces appareils doivent être retournés à une collecte désignée pour le recyclage de WEEE et ne doivent pas être éliminés comme des déchets urbains non triés. Cela contribue à préserver les ressources et à protéger l'environnement. Contactez les autorités locales pour plus d'informations.

Les enfants ne doivent pas jouer avec des sachets plastiques, ni des matériels d'emballage, en raison du risque de blessure ou d'étouffement. Conservez ce matériel dans un lieu sûr ou éliminez-le en respectant l'environnement.
