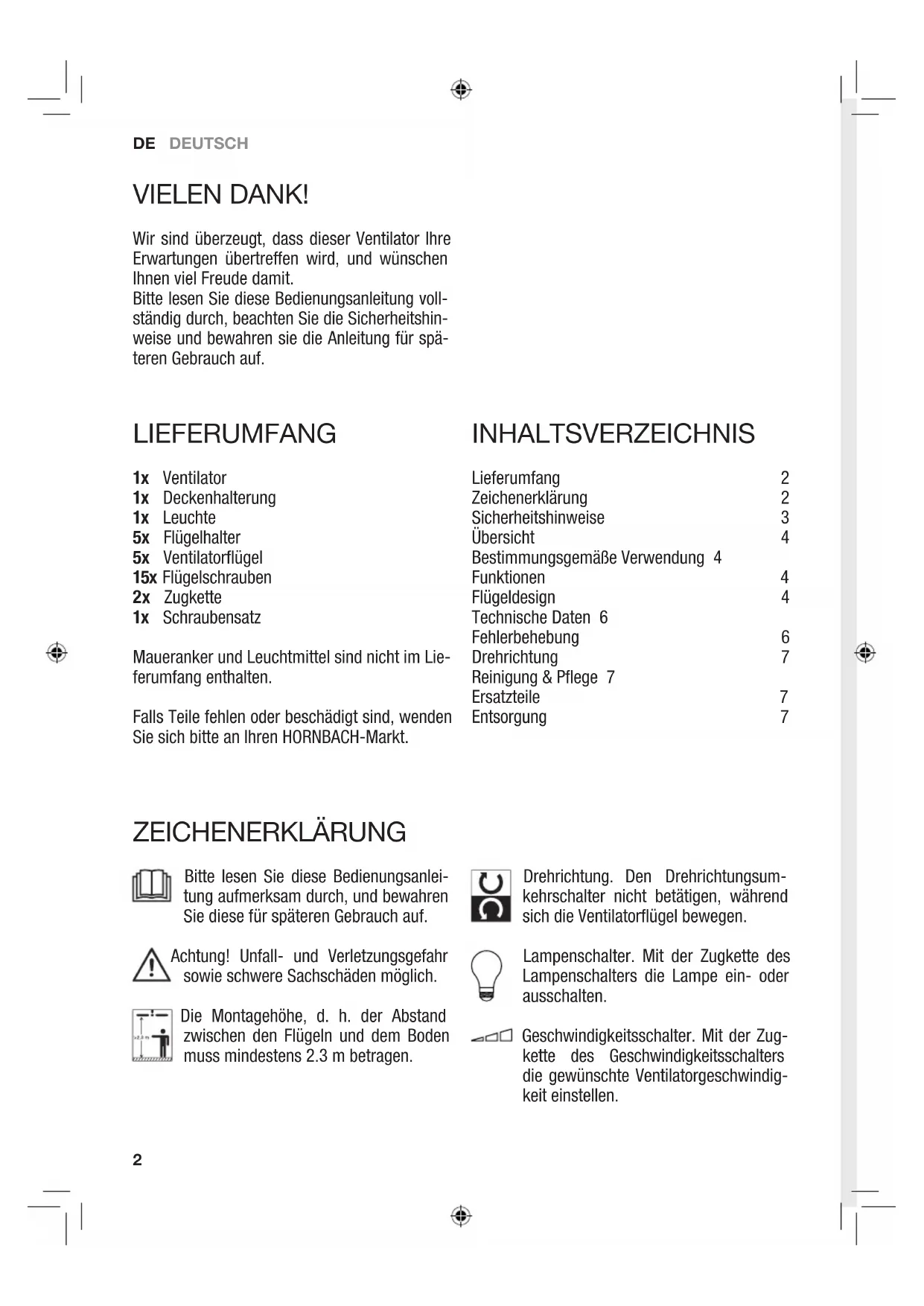

BEDIENUNGSANLEITUNG Agestis Madeira
Wir sind überzeugt, dass dieser Ventilator Ihre Erwartungen übertreffen wird, und wünschen Ihnen viel Freude damit.
Bitte lesen Sie diese Bedienungsanleitung vollständig durch, beachten Sie die Sicherheitshinweise und bewahren sie die Anleitung für späteren Gebrauch auf.
LIEFERUMFANG
1x Ventilator
1x Deckenhalterung
1x Leuchte
5x Flügelhalter
5x Ventilatorflügel
15x Flügelschrauben
2x Zugkette
1x Schraubensatz
Maueranker und Leuchtmittel sind nicht im Lieferumfang enthalten.
Falls Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren HORNBACH-Markt.
INHALTSVERZEICHNIS
Lieferumfang 2
Zeichenerklärung 2
Sicherheitshinweise 3
Übersicht 4
Bestimmungsgemäße Verwendung 4
Funktionen 4
Flügeldesign 4
Technische Daten 6
Fehlerbehebung 6
Drehrichtung 7
Reinigung & Pflege 7
Ersatzteile 7
Entsorgung 7
ZEICHENERKLÄRUNG
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, und bewahren Sie diese für späteren Gebrauch auf.
Achtung! Unfall- und Verletzungsgefahr sowie schwere Sachschäden möglich.
Die Montagehöhe, d. h. der Abstand zwischen den Flügeln und dem Boden muss mindestens 2.3 m betragen.
Drehrichtung. Den Drehrichtungsumkehrschalter nicht betätigen, während sich die Ventilatorflügel bewegen.
Lampenschalter. Mit der Zugkette des Lampenschalters die Lampe ein- oder ausschalten.
Geschwindigkeitsschalter. Mit der Zugkette des Geschwindigkeitsschalters die gewünschte Ventilatorgeschwindigkeit einstellen.
SICHERHEITSHINWEISE
- Die Elektroinstallation muss von einer Elektrofachkraft vorgenommen werden. Die Installationsvorschriften VDE 0100 sind einzuhalten.
- VORSICHT! Um Verletzungen zu vermeiden, sicherstellen, dass die Flügel nicht verbogen sind, und dass sich keine Gegenstände im Drehbereich befinden.
- VORSICHT! Diesen Ventilator nicht im selben Raum und gleichzeitig mit einem gas- bzw. ölgefeuertem Ofen betreiben, es sei denn, der Rauchabzug wurde unter diesen Bedingungen von einer Fachkraft geprüft.
- VORSICHT! Wenn beim Normalbetrieb Probleme wie z. B. Lärm, Vibration, beschädigte oder lose Teile auftreten, den Ventilator sofort ausschalten!
- Dieses Gerät ist für den Gebrauch durch Kinder ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten oder mit mangelhafter Erfahrung und Kenntnissen geeignet, sofern sie beaufsichtigt werden oder hinsichtlich der sicheren Verwendung des Gerätes unterwiesen wurden und die bestehenden Gefahren verstanden haben.
• Das Gerät ist kein Spielzeug für Kinder.
- Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.
- Sicherstellen, dass die feste Installation Kontakttrennung in allen Polen aufweist, wo-durch eine vollständige Abschaltung unter Überspannungskategorie-III-Bedingungen erreicht wird.
- Den Ventilator nicht in einem mit Rauchmeldern ausgestatteten Raum betreiben, da dies die Raucherkennung beeinträchtigen kann.
- VORSICHT! Keinen Dimmschalter für die Einstellung der Ventilatorgeschwindigkeit verwenden.
- Sicherstellen, dass der Ventilator sicher an der Decke befestigt ist. Im Zweifelsfall eine Fachkraft mit der fachgerechten Installation beauftragen.
- Der Abstand zwischen den Flügeln und dem
Boden muss mindestens 2.3 m betragen.
- Immer einen Abstand von 1 m zwischen der Lampe und entflammbaren Materialien (Vorhänge, Wand, usw.) einhalten.
- Das Leuchtmittel nur ersetzen, nachdem es abgekühlt ist.
- Vor Inbetriebnahme sicherstellen, dass die Lampenabdeckung sicher montiert ist.
- Der Ventilator ist nur für die Nutzung im Innenbereich ausgelegt. Er ist nicht für die Montage im Badezimmer oder in Feuchträumen vorgesehen. Bitte sicherstellen, dass die Lampe nicht mit Wasser in Kontakt kommt.
- Den Drehrichtungsschalter nicht betätigen, während sich die Ventilatorflügel bewegen. Vor Umschaltung der Drehrichtung muss der Ventilator ausgeschaltet und die Ventilatorflügel zum Stillstand gekommen sein.
- VORSICHT! Vor Arbeiten am Ventilator sicherstellen, dass der Ventilator an allen Polen vom Netz getrennt ist.
- Um Körperverletzungen oder Sachschäden am Ventilator oder anderen Gegenständen zu vermeiden, bei der Arbeit im Bereich des Ventilators oder bei dessen Reinigung Vorsicht walten lassen.
- Für die Reinigung des Ventilators oder der Ventilatorblätter kein Wasser oder Reinigungsmittel verwenden. Ein trockenes Staubtuch oder ein leicht angefeuchtetes Tuch sind für die Reinigung geeignet.
DE DEUTSCH
ÜBERBLICK
1 Abdeckung
2 Ventilator
3 Ventilatorflügel
4 Leuchte
5 Deckenhalterungsschrauben
6 Halterung für Aufsätze
7 Zugkette
FUNKTIONEN
LICHT
Zum Ein- oder Ausschalten des Lichts die entsprechende Zugkette 7 am Ventilator 2 ziehen.
VENTILATORGESCHWINDIGKEIT
Um durch die verschiedenen Ventilatorgeschwindigkeiten durchzuschalten, die entsprechende Zugkette 7 am Ventilator 2 wiederholt ziehen:
$$ \text { LOW } = \text { niedrige Geschwindigkeit } $$
$$ \text { MED } = \text { mittlere Geschwindigkeit } $$
$$ H I = h o h e \text { Geschwindigkeit } $$
$$ O F F = \text { V e n t i l a t o r a u s } $$
BESTIMMUNGSGEMÄS- SER GEBRAUCH
Das Gerät ist für die Verteilung von trockener Luft in privaten Innenräumen sowie als Lichtquelle vorgesehen (falls vorhanden). Das Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
Jegliche anderweitige Verwendung oder Veränderung des Gerätes wird als unsachgemäße Verwendung betrachtet und kann erhebliche Gefahren verursachen.
FLÜGELDESIGN
Die Flügel dieses Ventilators sind umdrehbar. Jede Flügelseite weist ein verschiedenes Design auf. Auf diese Weise kann der Ventilator in zwei verschiedenen Looks montiert werden, je nachdem, welches Flügeldesign ausgewählt wird.
Den Sicherungsautomaten am Installationsort ausschalten.
2
Die rechte Schraube der Deckenhalterung 5 an beiden Seiten entfernen.
3
Zwei 8-mm-Löcher in die Decke bohren, und die Maueranker einstecken (nicht im Lieferumfang).
4
Die Deckenhalterung mit dem Schraubensatz montieren. Darauf achten, dass die Deckenhalterung sicher befestigt ist.
5
Das Kabel wie folgt am An- schluss anklemmen:
L Braun
N Blau
Gelb/Grün
6
Die Kabelschuhe der Deckenhalterung mit denen des Ventilators 2 verbinden. Die Abdeckung 1 an der Deckenhalterung montieren.
7
Den Ventilator 2 soweit drehen, bis der Drehriegel einrastet.
8
Die fünf Flügelhalter 6 mit jeweils zwei Schrauben am Motor des Ventilators 2 montieren.
9
Die fünf Flügel 3 mit jeweils drei Schrauben am Motor des Ventilators 6 montieren.
10
Den Kabelschuh des Ventilators 2 mit dem der Lampe 4 verbinden, und die Lampe 4 mit den drei Schrauben am Ventilator 2 montieren.
11
Die drei Leuchtmittel (max. 50 W) in die Fassungen der Lampe 4 einschrauben.
12
Die zwei Zugketten am Geschwindigkeits- und Lichtschalter des Ventilators 2 montieren.
13
Den Sicherungsautomaten am Installationsort einschalten.
DE DEUTSCH
TECHNISCHE DATEN
Nennspannung 220-240 V\~ / 50 Hz
Nennleistung 60 W
Ventilatordurchmesser 132 cm
Leuchtmittel 3x G10 / Max. 50 W / nicht im Lieferumfang
Geschwindigkeitseinstellungen Niedrig - Mittel - Hoch - Aus
Schutzklasse / I
Schutzklasse IP 20
Gewicht 6,2 kg
FEHLERBEHEBUNGFEHLERBEHEBUNG
Ventilator läuft nicht Sicherheitsautomaten und/oder Sicherung kontrollieren.
Vom Netz trennen und die Anschlussklemmen im Ventilator kontrollieren.
Licht brennt nicht. Kontrollieren, ob Leuchtmittel defekt ist.
Vom Netz trennen und die Anschlussklemmen im Ventilator kontrollieren.
Ventilator läuft Vom Netz trennen und prüfen, ob die Flügel fachgerecht am Motor ungleichmäßig und/ montiert worden sind.
Vom Netz trennen und prüfen, ob die Deckenbefestigung sicher an der Decke montiert worden ist.
Wenn das Problem fortbesteht, die Position der einzelnen Flügel austauschen.
Ventilator läuft geräuschvoll. Vom Netz trennen und auf lose oder zu stark angezogene Schrauben kontrollieren.
DREHRICHTUNG
Die Drehrichtung des Ventilators nach rechts oder nach links eingestellt werden. Die gewünschte Drehrichtung kann am Drehrichtungsschalter bei stehendem Ventilator eingestellt werden.
ERSATZTEILE
LEUCHTMITTEL
Das Leuchtmittel in der Lampe kann ersetzt werden. Das Leuchtmittel erst dann ersetzen, nachdem die Lampe abgekühlt ist und der Ventilator vom Netz getrennt wurde. Nur unter "Technische Daten" beschriebene Leuchtmittel verwenden.
REINIGUNG & PFLEGE
VORSICHT! Vor Arbeiten am Ventilator sicherstellen, dass der Ventilator an allen Polen vom Netz getrennt ist.
- Um Körperverletzungen oder Sachschäden am Ventilator oder anderen Gegenständen zu vermeiden, bei der Arbeit im Bereich des Ventilators oder bei dessen Reinigung Vorsicht walten lassen.
- Für die Reinigung des Ventilators oder der Ventilatorblätter kein Wasser oder Reinigungsmittel verwenden. Ein trockenes Staubtuch oder ein leicht angefeuchtetes Tuch sind für die Reinigung geeignet.
ENTSORGUNG
Das Symbol "durchgestrichene Mülltonne" erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Solche Geräte können gefährliche und umweltgefährdende Stoffe enthalten. Diese Geräte sind an einer ausgewiesenen Sammelstelle für das Recycling von elektrischen und elektronischen Geräten zu entsorgen und dürfen nicht im unsortierten Hausmüll entsorgt werden. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Informationen wenden Sie sich bitte an die örtlichen Behörden.
Kinder dürfen auf keinen Fall mit Kunststoffbeuteln und Verpackungsmaterial spielen, da Verletzungs- bzw. Erstickungsgefahr besteht. Solches Material sicher lagern oder auf umweltfreundliche Weise entsorgen.
