Produkttyp	Deckenventilator mit integrierter LED-Beleuchtung
Marke / Modell	Madeira Lucentum II
Durchmesser der Flügel	132 cm
Nettogewicht	6,9 kg
Minimale Installationshöhe	2,3 m (zwischen Flügeln und Boden)
Verwendungszweck	Nur Innenbereich, trockene Räume
Stromversorgung	Netz 230 V ~ 50 Hz (über Schutzschalter)
Motorleistung	28 W
Max. Lichtleistung	22 W (LED nicht austauschbar)
Lichtstrom	2200 lm
Farbtemperatur	3000 K (Warmweiß), 4300 K (Neutralweiß), 6500 K (Kaltweiß) – einstellbar
Anzahl der Geschwindigkeiten	5 (über Fernbedienung)
Drehrichtung	Umkehrbar (Sommer/Winter)
Timer	2, 4 oder 8 Stunden
Fernbedienung	Funk 433,92 MHz, Batterien 2 x AAA (nicht im Lieferumfang), Wandhalterung inklusive
Schutzart	IP20
Material der Flügel	Nicht angegeben (wahrscheinlich Kunststoff oder Holzverbund)
Lieferumfang	Ventilator, Deckenhalterung, 3 Flügel, Basis und Leuchtenabdeckung, Fernbedienung mit Halterung, Schraubsatz, Anleitung
Pflege	Trockenes oder leicht feuchtes Tuch – kein Wasser oder Reinigungsmittel
Batterien	Austauschbar (Typ AAA) – Polarität beachten
Sicherheit	Installation durch einen Elektriker, Sicherheitsabstand 1 m zu brennbaren Materialien, nicht mit Dimmer verwenden, nicht im Badezimmer installieren
Reparierbarkeit	LED-Lichtquelle nicht austauschbar – bei Defekt gesamte Einheit ersetzen
Garantie	Beim Händler (HORNBACH) erfragen

Häufig gestellte Fragen - Lucentum II Madeira

Wie installiere ich den Lucentum II Ventilator?

Die elektrische Installation muss von einem qualifizierten Elektriker durchgeführt werden. Befestigen Sie die Deckenhalterung mit geeigneten Dübeln (nicht im Lieferumfang), verbinden Sie die Kabel (Phase, Neutralleiter, Erde) farblich korrekt, montieren Sie dann den Ventilator und die Flügel. Beachten Sie eine Mindesthöhe von 2,3 m zwischen Flügeln und Boden.

Welche Batterien werden für die Fernbedienung benötigt?

Die Fernbedienung funktioniert mit 2 AAA-Batterien 1,5 V (nicht enthalten). Legen Sie sie entsprechend der im Fach angegebenen Polarität ein. Mischen Sie keine neuen und gebrauchten Batterien.

Wie stelle ich die Geschwindigkeit des Ventilators ein?

Verwenden Sie die Fernbedienung: Drücken Sie die Taste Dimmer (11), um die 5 Geschwindigkeitsstufen von 1 (Minimum) bis 5 (Maximum) durchzublättern.

Wie ändere ich die Drehrichtung?

Drücken Sie die Taste F/R (13) auf der Fernbedienung, um die Richtung umzukehren: Vorwärts (Sommer, abwärts gerichteter Luftstrom) oder Rückwärts (Winter, aufwärts gerichtete Luftzirkulation).

Das Licht leuchtet nicht, was tun?

Überprüfen Sie zuerst den Schutzschalter. Wenn das Problem weiterhin besteht, schalten Sie die Stromversorgung aus und überprüfen Sie die Anschlüsse an der Leuchtenabdeckung. Die LED ist nicht austauschbar; bei Defekt muss die gesamte Leuchte ersetzt werden.

Wie reinige ich den Ventilator?

Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Verwenden Sie niemals Wasser oder Reinigungsmittel. Schalten Sie vor der Reinigung den Schutzschalter aus, um elektrische Gefahren zu vermeiden.

Der Ventilator vibriert oder macht Geräusche, was tun?

Schalten Sie die Stromversorgung aus. Überprüfen Sie, ob die Flügel richtig befestigt sind und die Schrauben fest angezogen sind. Wenn das Problem weiterhin besteht, tauschen Sie die Position der Flügel. Stellen Sie außerdem sicher, dass die Deckenhalterung fest verankert ist.

Die Fernbedienung funktioniert nicht mehr, wie kopple ich sie neu?

Schalten Sie den Ventilator ein. Halten Sie innerhalb von 30 Sekunden die Taste Ein/Aus des Ventilators (7) am Ventilator gedrückt, bis sich die Flügel bewegen. Die Kopplung ist dann wiederhergestellt.

Kann ich diesen Ventilator im Badezimmer installieren?

Nein, dieser Ventilator ist nur für den Innenbereich in trockenen Räumen ausgelegt. Er ist nicht für feuchte Räume wie Badezimmer geeignet.

Wie entsorge ich den Ventilator am Ende seiner Lebensdauer?

Werfen Sie das Gerät nicht in den Hausmüll. Geben Sie es an einer Sammelstelle für Elektro- und Elektronik-Altgeräte (WEEE) ab. Verbrauchte Batterien müssen in dafür vorgesehenen Behältern entsorgt werden.

BEDIENUNGSANLEITUNG Lucentum II Madeira

Deckenventilator - Montageanleitung DE

Bestimmungemäße Verwendung 7

Fembedienung

Technische Daten

Konformitätserklärung

Fehlerbehebung

Reinigung & Pflege

Fernbedienung anlernen

Ersatzteile

Entsorgung

3

3

3

7

。

7

n

n

0

t

1

1

.

1

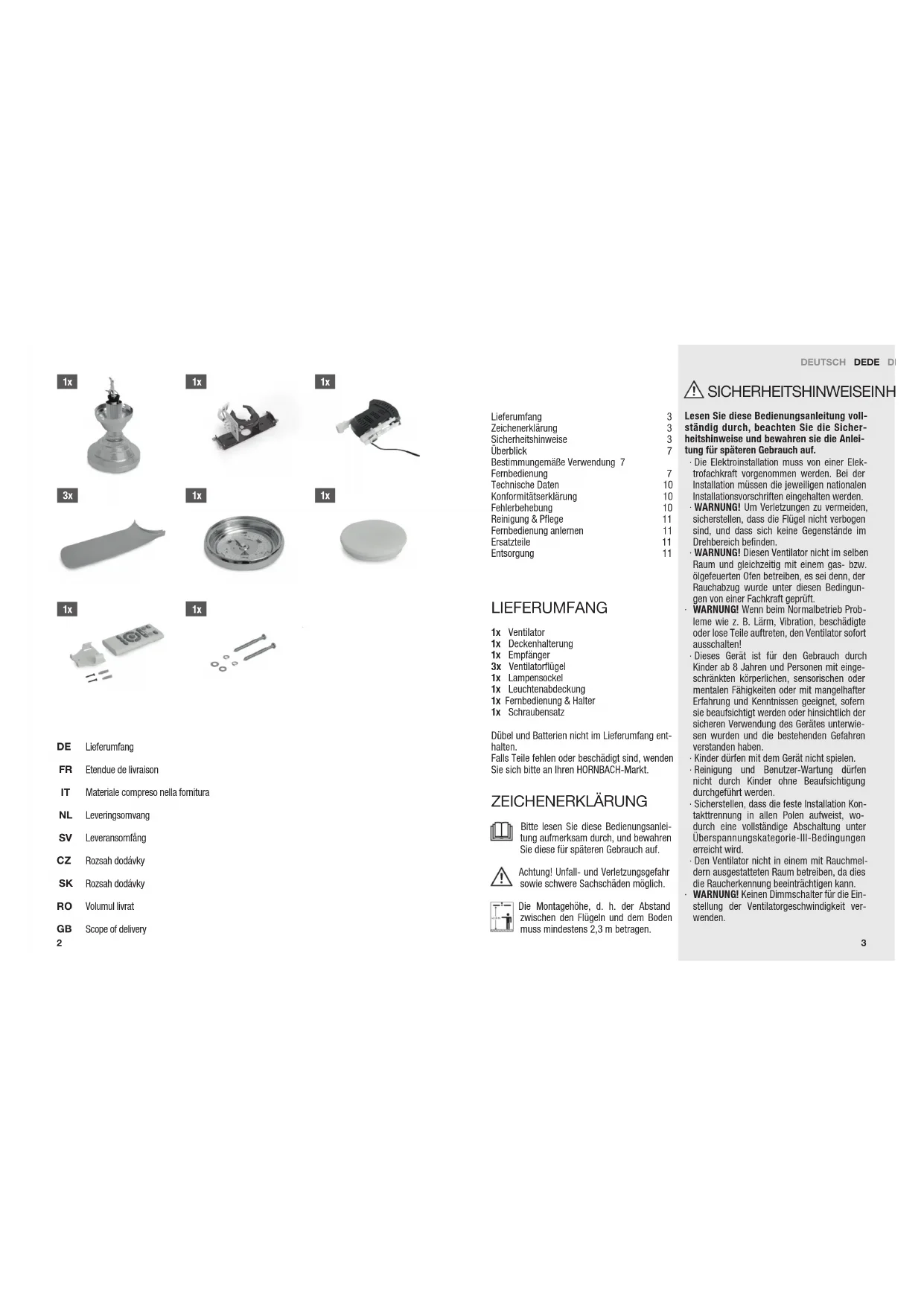

LIEFERUMFANG

1x Ventilator
1x Deckenhalterung
1x Empfänger
3x Ventilatorflügel
1x Lampensockel
1x Leuchtenabdeckung
1x Fernbedienung & Halter
1x Schraubensatz

Dübel und Batterien nicht im Lieferumfang enthalten.

Falls Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren HORNBACH-Markt.

ZEICHENERKLÄRUNG

Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, und bewahren Sie diese für späteren Gebrauch auf.

Achtung! Unfall- und Verletzungsgefahr sowie schwere Sachschäden möglich.

Die Montagehöhe, d. h. der Abstand zwischen den Flügeln und dem Boden muss mindestens 2,3 m betragen.

SICHERHEITSHINWEISEINH

Lesen Sie diese Bedienungsanleitung vollständig durch, beachten Sie die Sicherheitshinweise und bewahren sie die Anleitung für späteren Gebrauch auf.

Die Elektroinstallation muss von einer Elektrofachkraft vorgenommen werden. Bei der Installation müssen die jeweiligen nationalen Installationsvorschriften eingehalten werden.
- WARNUNG! Um Verletzungen zu vermeiden, sicherstellen, dass die Flügel nicht verbogen sind, und dass sich keine Gegenstände im Drehbereich befinden.
- WARNUNG! Diesen Ventilator nicht im selben Raum und gleichzeitig mit einem gas- bzw. ölgefeuerten Ofen betreiben, es sei denn, der Rauchabzug wurde unter diesen Bedingungen von einer Fachkraft geprüft.
WARNUNG! Wenn beim Normalbetrieb Probleme wie z. B. Lärm, Vibration, beschädigte oder lose Teile auftreten, den Ventilator sofort ausschalten!
- Dieses Gerät ist für den Gebrauch durch Kinder ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten oder mit mangelhafter Erfahrung und Kenntnissen geeignet, sofern sie beaufsichtigt werden oder hinsichtlich der sicheren Verwendung des Gerätes unterwiesen wurden und die bestehenden Gefahren verstanden haben.
- Kinder dürfen mit dem Gerät nicht spielen.
- Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.
Sicherstellen, dass die feste Installation Kontakttrennung in allen Polen aufweist, wodurch eine vollständige Abschaltung unter Überspannungskategorie-III-Bedingungen erreicht wird.
- Den Ventilator nicht in einem mit Rauchmeldern ausgestatteten Raum betreiben, da dies die Raucherkennung beeinträchtigen kann.
WARNUNG! Keinen Dimmschalter für die Einstellung der Ventilatorgeschwindigkeit verwenden.

• Sicherstellen, dass der Ventilator sicher an der Decke befestigt ist.
• Der Abstand zwischen den Flügeln und dem Boden muss mindestens 2,3 m betragen.
• Immer einen Abstand von 1 m zwischen der Lampe und entflammbaren Materialien (Vorhänge, Wand, usw.) einhalten.
• Das Leuchtmittel dieser Leuchte ist nicht austauschbar. Sobald das Ende der Lebensdauer des Leuchtmittels erreicht ist, das gesamte Produkt ersetzen.
  · Das Produkt darf in keiner Weise abgeändert werden. Stromschlag- und Unfallgefahr
  · Vor Inbetriebnahme sicherstellen, dass die Lampenabdeckung sicher montiert ist.
• Der Ventilator ist nur für die Nutzung im Innenbereich ausgelegt. Er ist nicht für die Montage im Badezimmer oder in Feuchträumen vorgesehen. Bitte sicherstellen, dass die Lampe nicht mit Wasser in Kontakt kommt.
  WARNUNG! Vor Arbeiten am Ventilator sicherstellen, dass der Ventilator an allen Polen vom Netz getrennt ist.
• Um Körperverletzungen oder Sachschäden am Ventilator oder anderen Gegenständen zu vermeiden, bei der Arbeit im Bereich des Ventilators oder bei dessen Reinigung Vorsicht walten lassen.
  Für die Reinigung des Ventilators oder der Ventilatorblätter kein Wasser oder Reinigungsmittel verwenden. Ein trockenes Staubtuch oder ein leicht angefeuchtetes Tuch sind für die Reinigung geeignet.

VERWENDUNG VON BATTERIEN

• VORSICHT! Explosionsgefahr bei
  nicht ordnungsgemäßem Austausch der Batterien. Nur durch Batterien des gleichen Typs ersetzen. Auf richtige Polarität achten.
• Batterien (Batteriepackung oder eingelegte Batterien) keiner übermäßigen Hitze durch Sonneneinstrahlung, Feuer o.ä. aussetzen. Vor mechanischen Erschütterungen schützen. Trocken und sauber halten. Von Kindern fernhalten.
• Batterien nicht öffnen, auseinandernehmen, aufschneiden oder kurz-schließen. Keine alten und neuen Batterien gemeinsam verwenden.
• Fachgerecht entsorgen. Batterien auf umweltfreundliche Weise entsorgen. Nicht im Haushaltsmüll entsorgen.
• Die Sicherheits- und andere Hinweise auf der Batterie oder deren Verpackung beachten.
• Auslaufende Batterien entnehmen und das Batteriefach gründlich reinigen. Haut- und Augenkontakt vermeiden.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

6

DEUTSCH DEDE DI

ÜBERBLICK

1 Schutzhaube
2 Ventilator
3 Leuchtensockel
4 Leuchtenabdeckung
5 Ventilatorflügel
6 Deckenhalterungsschrauben

7 Ventilator Ein/Aus

8 Einstellung LED-Farbe warmes Weiß

9 Einstellung LED-Farbe Gelb

10 Einstellung LED-Farbe Weiß

11 Dimmer

12 Ventilatorgeschwindigkeitsstufen 1 bis 5

13 Vorwärts / Rückwärts

Zeitvoreinstellung:

14 2 Stunden
15 4 Stunden
16 8 Stunden
17 Batteriefach
18 Fembedienung
19 Licht ein/aus
20 Fernbedienungshalter

BESTIMMUNGEMÄSSE VERWENDUNG

Das Gerät ist für die Verteilung von trockener Luft in privaten Innenräumen sowie als Lichtquelle vorgesehen (falls vorhanden). Das Gerät ist nicht für den gewerblichen Gebrauch bestimmt.

Jegliche anderweitige Verwendung oder Veränderung des Gerätes wird als unsachgemäße Verwendung betrachtet und kann erhebliche Gefahren verursachen.

FERNBEDIENUNG

Der Ventilator wird über seine Fernbedienung gesteuert. Zwei AAA-Batterien (nicht im Lieferumfang) in das Batteriefach 17 einlegen - auf richtige Polarität achten.

LICHT

Zum Ein- oder Ausschalten des Lichts die Licht-Ein/Aus-Taste 19 betätigen.

VENTILATORGESCHWINDIGKEIT

Zum Einschalten des Ventilators und Einstellen der gewünschten Betriebsgeschwindigkeit Tas- ten 12 betätigen:

1 = min. Geschwindigkeit bis

5 = max. Geschwindigkeit

ZEITVOREINSTELLUNG

Zum Einstellen einer bestimmten Laufzeit mit automatischer Abschaltung nachstehende Tas- ten betätigen:

14 = 2 Stunden

15 = 4 Stunden

16 = 8 Stunden

DREHRICHTUNG

Zum Ändern der Drehrichtung die F/R-Taste 13 betätigen.

FERNBEDIENUNGSHALTER

Zum Montieren des Fernbedienungshalters 20 zwei 6-mm-Löcher bohren. Die Dübel einsetzen und den Halter mit den Schrauben montieren.

Darauf achten, dass das Batteriefach ordnungsgemäß geschlossen ist.

Die Fernbedienung keiner direkten Sonneneinstrahlung aussetzen.

1

Eine Montagestelle wählen, hinter welcher sich keine Rohre oder Kabel befinden. Den Sicherungsautomaten für den Installationsort ausschalten.

2

Die rechte Schraube der Deckenhalterung 6 an beiden Seiten entfernen. Die Schrauben für Schritt 9 aufbewahren. Die linke Schraube an beiden Seiten um 1 mm lösen, aber nicht abschrauben.

3

An der Montagestelle geeignete Dübel (nicht im Lieferumfang) in der Decke befestigen.

WARNUNG! Dübel

ckentyp, Ventilatorgewicht und -drehmoment passen.

4

Die Deckenhalterung mit dem Schraubensatz montieren. Darauf achten, dass die Deckenhalterung sicher befestigt ist.

5

Das Kabel wie folgt am An- schluss anklemmen: L Braun N Blau Gelb/Grün

6

Den Ventilator 2 in die Deckenhalterung einhängen. Den Ventilator 2 soweit drehen, bis der Drehriegel einrastet.

7

Das Empfangsteil wie abgebildet in die Deckenhalterung einschieben.

8

Die drei Stecker des Empfängers mit den entsprechenden Steckern des Ventilators 2 verbinden. Achten Sie darauf, dass sich gleiche Farben gegenüberliegen.

9

Um die Schutzhaube 1 zu montieren, diese an der Deckenhalterung anbringen, und die in Schritt 2 entfernten Schrauben wieder einsetzen. Alle vier Schrauben 6 festziehen.

10

Die drei Flügel 5 mit jeweils zwei Schrauben am Ventilator 2 montieren.

11

Den Stecker des Ventilators 2 mit dem des Lampensockels 3 verbinden. Den Lampensockel 3 an den Ventilator 2 montieren.

12

Die drei Schrauben festziehen, die den Lampensockel halten.

13

Die Leuchtenabdeckung 4 montieren und auf festen Sitz kontrollieren.

14

Den Sicherungsautomaten am Installationsort einschalten.

1

2

3

4

6

7

9

10

12

Nennspannung 220-240 V\~ / 50 Hz

Nennleistung Motor 28 W

Nennleistung Beleuchtung max. 22 W

Ventilatordurchmesser 132 cm

Leuchtmittel LED, Leuchtmittel nicht auswechselbar

Lichtstrom 2200 lm

Farbtemperatur 3000K / 4300K / 6500K

Geschwindigkeitseinstellungen

Fünf Geschwindigkeitsstufen /

über Fernbedienung

Timereinstellungen 2 - 4 - 8 Stunden / über Fernbedienung

Schutzklasse / |

Schutzart IP20

Gewicht

⊕

6,9 kg

Fernbedienung

Frequenzbereich

Sendeleistung

Batterien

433.92 MHz ± 100 KHz

Max. -1 dBm

2 x 1,5 V AAA

KONFORMITÄTSERKLÄRUNG

Hiermit erklärt HORNBACH Baumarkt AG, dass der Funkanlagentyp „Fernbedienung“ der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.hornbach.com/productcompliance

FEHLERBEHEBUNG

Ventilator läuft nicht	Sicherungssautomat bzw. Sicherung kontrollieren.Vom Netz trennen und die Anschlussklemmen im Ventilator kontrollieren.
Licht brennt nicht.	Vom Netz trennen und die Steckverbindungen kontrollieren.
Ventilator läuft ungleichmäßig und/oder unwuchtig.	Vom Netz trennen und prüfen, ob die Flügel fachgerecht am Motor montiert worden sind.Vom Netz trennen und prüfen, ob die Deckenbefestigung sicher an der Decke montiert worden ist.Wenn das Problem fortbesteht, die Position der einzelnen Flügel austauschen.
Ventilator läuft geräuschvoll.	Vom Netz trennen und auf lose oder zu stark angezogene Schrauben kontrollieren.

REINIGUNG & PFLEGE

VORSICHT! Vor Arbeiten am Ventila-

tor sicherstellen, dass der dazugehö-

cherungsautomat ausgeschaltet ist.

• Um Körperverletzungen oder Sachschäden am Ventilator oder anderen Gegenständen zu vermeiden, bei der Arbeit im Bereich des Ventilators oder bei dessen Reinigung Vorsicht halten lassen.
  Für die Reinigung des Ventilators oder der Ventilatorblätter kein Wasser oder Reinigungsmittel verwenden. Ein trockenes Staubtuch oder ein leicht angefeuchtetes Tuch sind für die Reinigung geeignet.

ERSATZTEILE

BATTERIEN

Die Batterien (Typ AAA / nicht im Lieferumfang) in der Fernbedienung können ersetzt werden. Auf richtige Polarität achten, und nur mit Batterien des gleichen Typs ersetzen.

LEUCHTMITTEL

Die Lichtquelle dieser Leuchte ist nicht aus- tauschbar; wenn die Lichtquelle das Ende ihrer Lebensdauer erreicht hat, muss das gesamte Produkt ersetzt werden.

FERNBEDIENUNG ANLERNEN

Der Ventilator und die Fernbedienung wurden bereits gekoppelt. Ein erneutes Anlernen ist in nachstehenden Situationen erforderlich:

• Sie möchten eine Fernbedienung für mehr als einen Ventilator benutzen.

• Sie erhalten eine neue drahtlose Ersatzfembedienung.

• Den Sicherungsautomaten an der Montagestelle einschalten.

• Innerhalb 30 Sekunden die Taste FAN ON/OFF 7 drücken und gedrückt halten. Die Taste gedrückt halten, bis der Ventilator anläuft.

ENTSORGUNG

Das Symbol "durchgestrichene Mülltonne" erfordert die separate Entsorgung von Elektro- und Elektronik-Alt-

geräten (WEEE). Solche Geräte können gefährliche und umweltgefährdende Stoffe enthalten. Diese Geräte sind an einer ausgewiesenen Sammelstelle für das Recycling von elektrischen und elektronischen Geräten zu entsorgen und dürfen nicht im unsortierten Hausmüll entsorgt werden. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Informationen wenden Sie sich bitte an die örtlichen Behörden.

Kinder dürfen auf keinen Fall mit Kunststoffbeuteln und Verpackungsmaterial spielen, da Verletzungs- bzw. Erstickungsgefahr besteht. Solches Material sicher lagern oder auf umweltfreundliche Weise entsorgen.

Gebrauchte Batterien ordnungsgemäß entsorgen. In Geschäften, in denen Batterien verkauft werden, und an städtischen Sammelstellen stehen Container für Altbatterien zur Verfügung.
