Lucentum II - Ventilator Madeira - Manual de utilizare gratuit

Tip produs	Ventilator de tavan cu corp de iluminat LED integrat
Marcă / Model	Madeira Lucentum II
Diametrul palelor	132 cm
Greutate netă	6,9 kg
Înălțime minimă de instalare	2,3 m (între pale și podea)
Utilizare prevăzută	Interior exclusiv, încăperi uscate
Alimentare electrică	Rețea 230 V ~ 50 Hz (prin întrerupător automat)
Putere motor	28 W
Putere luminoasă max.	22 W (LED nereamplasabil)
Flux luminos	2200 lm
Temperatură de culoare	3000 K (alb cald), 4300 K (alb), 6500 K (alb rece) – reglabil
Număr de viteze	5 (prin telecomandă)
Sens de rotație	Reversibil (vară/iarnă)
Temporizator	2, 4 sau 8 ore
Telecomandă	Radio 433,92 MHz, baterii 2 x AAA (nu sunt incluse), suport de perete inclus
Grad de protecție	IP20
Material pale	Necomunicat (probabil plastic sau lemn compozit)
Conținut livrare	Ventilator, suport de tavan, 3 pale, bază și capac corp de iluminat, telecomandă cu suport, kit de șuruburi, manual
Întreținere	Cârpă uscată sau ușor umedă – fără apă sau detergent
Baterii	Înlocuibile (tip AAA) – respectați polaritatea
Siguranță	Instalare de către un electrician, distanță de siguranță de 1 m față de materiale inflamabile, nu utilizați cu variator, nu instalați în baie
Reparabilitate	Sursă luminoasă LED nereamplasabilă – înlocuiți ansamblul în caz de defecțiune
Garanție	Consultați distribuitorul (HORNBACH)

Întrebări frecvente - Lucentum II Madeira

Cum se instalează ventilatorul Lucentum II ?

Instalarea electrică trebuie realizată de un electrician calificat. Fixați suportul de tavan cu dibluri adecvate (nu sunt incluse), conectați cablurile (fază, nul, pământ) conform culorilor, apoi montați ventilatorul și palele. Respectați o înălțime minimă de 2,3 m între pale și podea.

Ce baterii se folosesc pentru telecomandă ?

Telecomanda funcționează cu 2 baterii AAA de 1,5 V (nu sunt incluse). Introduceți-le respectând polaritatea indicată în compartiment. Nu amestecați baterii noi cu cele uzate.

Cum se reglează viteza ventilatorului ?

Utilizați telecomanda: apăsați butonul variator (11) pentru a parcurge cele 5 niveluri de viteză, de la 1 (minim) la 5 (maxim).

Cum se schimbă sensul de rotație ?

Apăsați butonul F/R (13) al telecomenzii pentru a inversa sensul: sens înainte (vară, flux de aer descendent) sau sens înapoi (iarnă, circulație aer ascendentă).

Lumina nu se aprinde, ce fac ?

Verificați mai întâi întrerupătorul automat. Dacă problema persistă, opriți alimentarea și controlați conexiunile la nivelul capacului corpului de iluminat. LED-ul nu este înlocuibil; dacă este defect, întregul ansamblu al corpului de iluminat trebuie înlocuit.

Cum se curăță ventilatorul ?

Folosiți o cârpă uscată sau ușor umedă. Nu folosiți niciodată apă sau detergent. Înainte de orice curățare, opriți întrerupătorul automat pentru a evita orice risc electric.

Ventilatorul tremură sau face zgomot, ce fac ?

Opriți alimentarea. Verificați dacă palele sunt fixate corect și șuruburile sunt bine strânse. Dacă problema persistă, schimbați poziția palelor. Asigurați-vă și că suportul de tavan este bine ancorat.

Telecomanda nu mai funcționează, cum se reîmperechează ?

Puneți ventilatorul sub tensiune. În 30 de secunde, țineți apăsat butonul pornire/oprire al ventilatorului (7) pe ventilator până când palele se mișcă. Cuplarea este astfel restabilită.

Pot instala acest ventilator într-o baie ?

Nu, acest ventilator este conceput pentru utilizare interioară în încăperi uscate exclusiv. Nu este potrivit pentru încăperi umede precum băile.

Cum se elimină ventilatorul la sfârșitul vieții ?

Nu aruncați aparatul împreună cu deșeurile menajere. Depuneți-l la un punct de colectare pentru deșeuri electrice și electronice (DEEE). Bateriile uzate trebuie depuse în containere speciale.

MANUAL DE UTILIZARE Lucentum II Madeira

Continutul livrării 73

Simboluri 73

Instrucțiuni de siguranță 73

Prezentare generală 77

Utilizare conform destinatiei 77

Telecomandă 77

Date tehnice 80

Declaratie de conformitate 80

Remedierea defectelor 80

Curățare și întreținere 81

Împerechere telecomandă 81

Piese de schimb 81

Eliminarea ca deşeu 81

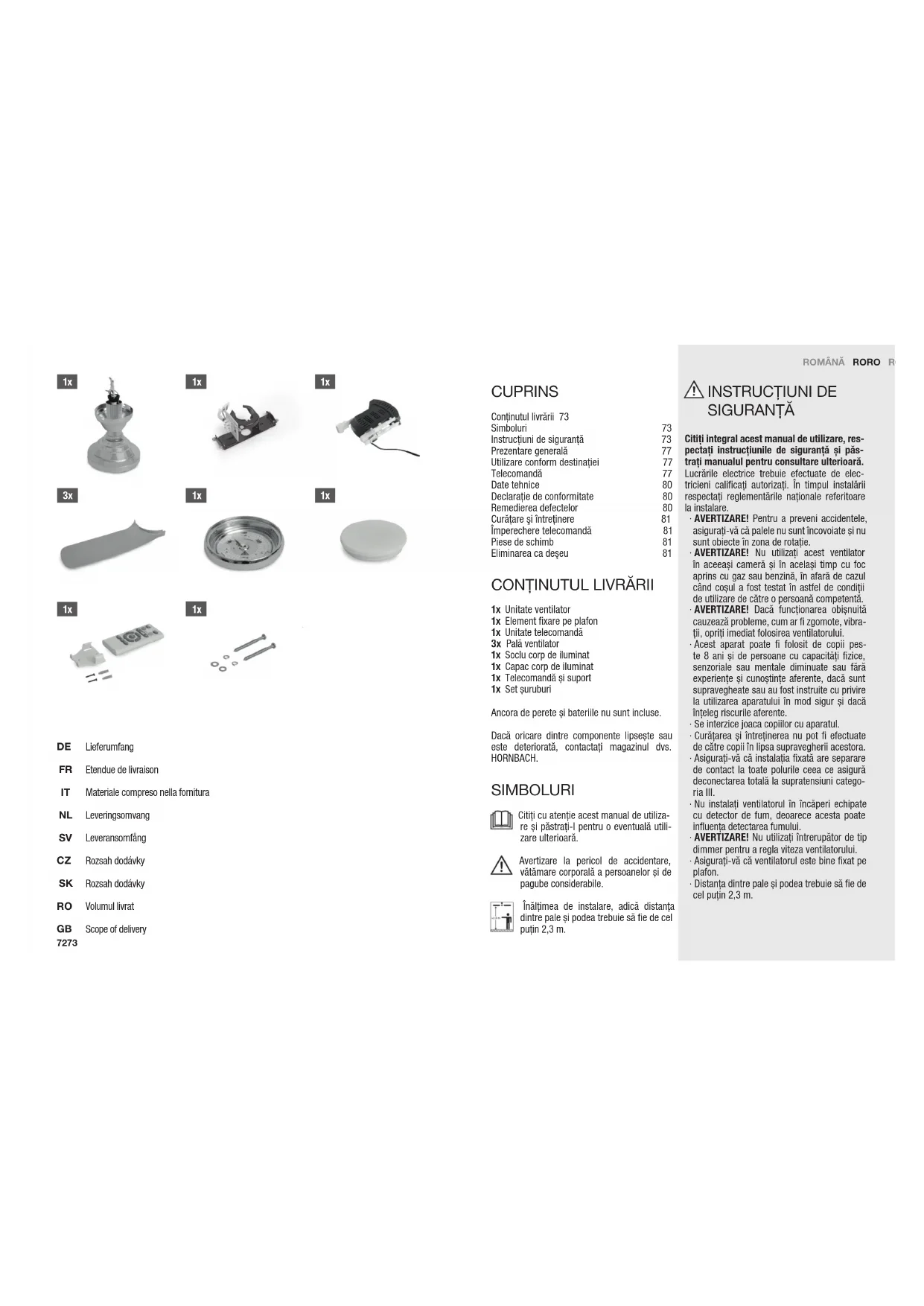

CONTINUTUL LIVRĂRII

1x Unitate ventilator
1x Element fixare pe plafon
1x Unitate telecomandă
3x Pală ventilator
1x Soclu corp de iluminat
1x Capac corp de iluminat
1x Telecomandă și suport
1x Set şuruburi

Ancora de perete și bateriile nu sunt incluse.

Dacă oricare dintre componente lipsește sau este deteriorată, contactați magazinul dvs. HORNBACH.

SIMBOLURI

Citiți cu atentie acest manual de utilizare și păstrați-l pentru o eventuală utilizare ulterioară.

Avertizare la pericol de accidentare, vătămare corporală a persoanelor și de pagube considerabile.

Înălțimea de instalare, adică distanța dintre pale și podea trebuie să fie de cel puțin 2,3 m.

ROMÂNĂ RORO R

INSTRUCTIUNI DE SIGURANTĂ

Citiți integral acest manual de utilizare, respectați instrucțiunile de siguranță și păs- trați manualul pentru consultare ulteriorară. Lucrările electrice trebuie efectuate de elec- tricieni calificați autorizați. În timpul instalării respectați reglementările naționale referitoare la instalare.

• AVERTIZARE! Pentru a preveni accidentele, asigurati-vă că palele nu sunt încovoiate și nu sunt obiecte în zona de rotatie.
• AVERTIZARE! Nu utilizati acest ventilator în aceeași cameră și în același timp cu foc aprins cu gaz sau benzină, în afară de cazul când cosul a fost testat în astfel de condiții de utilizare de către o persoană competență.
  AVERTIZARE! Dacă funcționarea obișnuită cauzează probleme, cum ar fi zgomote, vibrații, opritii imediat folosirea ventilatorului.
  Acest aparat poate fi folosit de copii pes- te 8 ani și de persoane cu capacităti fizice, senzoriale sau mentale diminuate sau fără experiențe și cunoștințe aferente, dacă sunt supravegheate sau au fost instruite cu privire la utilizarea aparatului în mod sigur și dacă înțeleg riscurile aferente.
  Se interzice joaca copiilor cu aparatul. Curătarea și întreținerea nu pot fi efectuate de către copii în lipsa supravegherii acestora. Asigurați-vă că instalația fixată are separare de contact la toate polurile ceea ce asigură deconectarea totală la supratensiuni categoria III.
  Nu instalati ventilatorul în încăperi echipate cu detector de fum, decarece acesta poate influenta detectarea fumului.
  AVERTIZARE! Nu utilizati întrerupător de tip dimmer pentru a regla viteza ventilatorului.
• Asigurati-vă că ventilatorul este bine fixat pe plafon.

• Distanța dintre pale și podea trebuie să fie de cel puțin 2,3 m.

• Mențineți întotdeauna o distanță de 1 m între bec și materiale inflamabile (perdele, perete etc.).

• Sursa de lumină a corpului de iluminat nu poate fi înlocuită; dacă expiră durata de viață a sursei de lumină, trebuie înlocuit complet produsul.
• Produsul nu trebuie modificat în nici un fel. Pericol de electrocutare și de accidentare.
• Înainte de utilizare asigurați-vă că capacul corpului de iluminat este fixat sigur în poziție.
• Ventilatorul este destinat doar pentru uz interior. Nu este destinat instalării în băi sau alte zone umede. Asigurați-vă că corpul de iluminat nu vine în contact cu apa.
  AVERTIZARE! Inainte de efectuarea unor lucrări pe ventilator asigurați-vă că acesta este deconectat de la sursa de curent la toate polurile.
• Pentru a evita rânirea persoanelor sau deteriorarea ventilatorului și a altor piese fiți foarte prudenți când lucrați în jurul ventilatorului sau când îl curățați.
• Nu folositi apă sau detergenti la curățarea ventilatorului sau a palelor acestuia. Pentru curățare folositi o cârpă uscată sau ușor umezită.

PENTRU UTILIZARE CU ACUMULATORI

- PRECAUTIE! Pericol de explozie dacă bateriile se înlocuiesc incorect. Înlocuiti-le doar cu același tip sau echivalent. Respectați polaritatea corectă.

- Este interzisă expunerea bateriilor (pachet de baterii sau baterii montate) la căldură excesivă cum ar fi soarele, focul sau similare. Protejati-le de șocuri mecanice. Păstrați-le uscate și curate. Tineți departe de copii.

- Nu deschideti, demontați, spargeti sau scurtcircuitați bateriile. Nu amestecati baterii uzate cu cele noi.

- Dispuneti-le corespunzător ca deșeu. Fiți atenți la aspectele ambientale ale dispunerii ca deșeu a bateriilor. Nu aruncați la gunoiul menajer.

- Uitati-vă la instrucțiunile de siguranță și alte instrucțiuni de pe baterie sau ambalajul acesteia.

- In cazul scurgerii bateriei scoateți bateria și curătați bine compartimentul pentru baterii. Evitați contactul cu pie-lea și ochii.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

7677

ROMÂNĂ RORO R

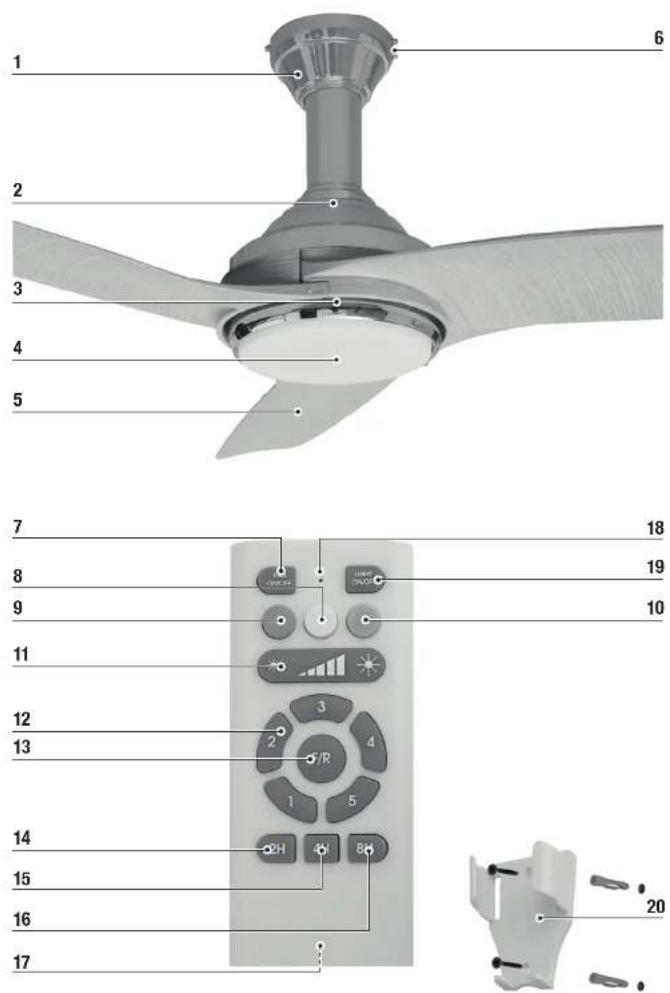

PREZENTARE GENERALĂ

1 Capac
2 Unitate ventilator
3 Soclu corp de iluminat
4 Capac corp de iluminat
5 Pală ventilator
6 Šurub element fixare pe plafon
7 Ventilator pornit/oprit

8 Schimbare culoare LED în alb cald
9 Schimbare culoare LED în galben
10 Schimbare culoare LED în alb

11 Dimmer

12 Nivel viteză ventilator între 1 și 5
13 Inainte / Inapoi

Presetare timp:

14 2 ore
15 4 ore
16 8 ore
17 Compartiment baterie

18 Telecomandä
19 Lumină aprinsă/stinsă
20 Suport telecomandă

TELECOMANDĂ

Ventilatorul este comandat de la telecomanda sa. Asezați două baterii AAA (nu sunt incluse) în compartimentul pentru baterii 17 - respectați polaritatea corectă.

LUMINĂ

Pentru a aprinde sau a stinge lumina apăsați butonul on/off 19.

VITEZĂ VENTILATOR

Pentru a porni sau opri ventilatorul și pentru a seta viteza de funcționare dorită apăsați 12:

1 = viteza min. până la
5 = viteza max.

PRESETARE TIMP

Pentru a seta un timp de funcționare dorit cu oprire automată apăsați:

14 = 2 ore
15 = 4 ore
16 = 8 ore

SENSUL DE ROTATIE

Schimbați direcția de rotație apăsând butonul F/R 13.

SUPPORT TELECOMANDĂ

Suportul telecomandă 20 poate fi instalat executând două găuri de 6 mm. Introduceti diblurile și instalati suportul cu ajutorul șuruburilor.

Asigurati-vă că capacul compartimentului pentru baterii este închis punzător.

Nu expuneti telecomanda la lumina directă a scarelui.

UTILIZARE CONFORM DESTINATIEI

Aparatul este destinat distribuirii aerului uscat în încăperi private, precum și pentru iluminare (dacă este prevăzut). Aparatul nu este potrivit pentru utilizare comercială.

Orice altă utilizare sau modificare a aparatului se consideră a fi utilizare necorespunzătoare și poate conduce la pericole considerabile.

1

Selectați un loc de instalare fără tevi și conducte amplasate dedesubt. Opriți întrerupătorul de la locul de instalare.

2

Îndepârtați pe ambele laturi şurubul din dreapta al şuruburilor 6 ale elementului de fixare pe plafon. Păstrați-le pentru pasul 9 Slăbiți şuruburile pentru consolă din stânga 1 mm, dar fără a le scoate.

3

La locul de instalare fixați pe plafon ancore de perete (nu sunt incluse) corespunzătoare.

4

Instalati elementul de fixare pe plafon cu setul de șuruburi. Asigurați-vă că elementul de fixare pe plafon este bine fixat pe plafon.

5

Conectați cablul la bornă după cum urmează: L Maro N Albastru ©galben/verde

6

Agățați unitatea ventilator 2 pe elementul de fixare pe plafon. Rotați unitatea ventilator 2 până când clichetul de rotație se cuplează.

1

2

3

4

Introduceți unitatea de telecomandă în elementul de fixare pe plafon așa cum se arată.

8

Conectați cele trei clipsuri cablu ale unității de telecomandă cu clipsurile corespunzătoare de pe unitatea ventilator 2. Acordați atenție corespondenței culorilor aflate față în față.

9

Instalati capacul 1 ataşându-l de elementul de fixare pe plafon si reinstalati suruburile îndepărtate la pasu 2. Strângeti toate cele patru suruburi ale elementului de fixare 6.

7

8

9

10

Instalați cele trei pale 5 pe unitatea ventilator 2 folosind două suruburi pe o pală.

11

Conectati clema cablu a unității ventilator 2 cu clema pe soclul corpului de iluminat 3. Instalați soclul corpului de iluminat 3 pe unitatea ventilator 2.

12

Strângeti cele trei şuruburi care susțin soclul corpului de iluminat.

-

11

121

Instalați capacul corpului de iluminat 4 și verificați dacă este fixat bine.

14

Porniti întrerupătorul de la locul de instalare.

13

Tensiunea nominală 220-240 V\~ / 50 Hz

Puterea motorului 28 W

Putere lumină max. 22 W

Diametru ventilator 132 cm

Bec LED, nu poate fi înlocuit

Fluxul luminos 2200 lm

Temperatura culorii 3000 K / 4300 K / 6500 K

Setări viteză Cinci trepte de viteză / prin telecomandă

Setări timer 2 - 4 - 8 ore / prin telecomandă

Prin prezenta, HORNBACH Baumarkt AG declară că tipul de echipament radio „telecomandă” este în conformitate cu Directiva 2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă internet: www.hornbach.com/productcompliance

REMEDIEREA DEFECTELOR

Ventilatorul nu pornește.	Verificați întrerupătorul de protectie, respectiv siguranța.Deconectați-l de la sursa de curent și verificați bornele de conectare din interiorul ventilatorului.
Lumina nu funcționează.	Deconectați-l de la sursa de curent și verificați bornele de conectare din interiorul capacului.
Ventilatorul funcți-onează neuniform sau și/sau are bătăi	Deconectați-l de la sursa de curent și verificați dacă palele sunt instala- te corect la motor.Deconectați-l de la sursa de curent și verificați dacă elementul de fixare pe plafon este bine fixat de plafon.Dacă problema persistă începeți să schimbați poziția palelor individuale.
Ventilatorul este zgomotos.	Deconectați-l de la sursa de curent și verificați dacă sunt șuruburi slăbite sau prea strânse.

CURĂȚARE ȘI ÎNTREȚINERE

AVERTIZARE! Înainte de efectuarea

unor lucrări la ventilator asigurati-vă

rerupătorul de protectie aferent este

ectat.

• Pentru a evita rănirea persoanelor sau deteriorarea ventilatorului și a altor piese fiti foarte prudenți când lucrați în jurul ventilatorului sau când îl curătați.
• Nu folosiți apă sau detergenți la curățarea ventilatorului sau a palelor acestuia. Pentru curățare folosiți o cârpă uscată sau ușor umezită.

ÎMPERECHERE TELECOMANDĂ

Telecomanda și ventilatorul deja sunt împerecheați. Setarea împerecherii este necesară în următoarele situații:

• Când doriți să utilizați o singură telecomandă pentru a controla mai multe ventilatoare.

• Când primiți o piesă de schimb nouă pentru telecomanda wireless.

• Porniți întrerupătorul de la locul de instalare.

• Apăsați tasta FAN ON / OFF 7 (ventilator pornit / oprit) în 30 de secunde. Tineți-o apăsată până când ventilatorul pornește.

PIESE DE SCHIMB

Baterii

Bateriile (tip AAA / nu sunt incluse) din telecomandă pot fi schimbate. Respectați polaritatea corectă și schimbați doar cu baterii de același tip.

BEC

Sursa de lumină a corpului de iluminat nu poate fi înlocuită; dacă expiră durata de viață a sursei de lumină, trebuie înlocuit complet produsul.

ELIMINAREA CA DEŞEU

Simbolul pubelei cu roți barate cu două linii în X indică faptul că echipamentele electrice și electronice de aruncat trebuie colectate separat.

Aceste echipamente pot conține substanțe periculoase și care prezintă risc. Aceste aparate trebuie returnate la punctul de colectare prevăzut pentru reciclarea echipamentelor electrice și electronice și nu pot fi eliminate ca deșeu urban nesortat. Procedând astfel contribuți la păstrarea resurselor și protejarea mediului în-conjurător. Pentru mai multe informații luați legătura cu autoritățile locale.

Nu lăsați copiii să se joace cu pungile de plastic și cu materialele de ambalare din cauza unor posibile accidente sau pericol de sufocare. Păs-trați aceste materiale într-un loc sigur sau eliminați-le în mod ecologic.

Bateriile uzate trebuie eliminate corespunzător. Magazinele care vând baterii și punctele de colectare municipale oferă containere speciale pentru eliminarea ecologică a bateriilor.

1x

1x

1x

3x

1x

1x

1x

1x
