Produkttyp	Takfläkt med integrerad LED-belysning
Märke / Modell	Madeira Lucentum II
Bladdiameter	132 cm
Nettovikt	6,9 kg
Minsta installationshöjd	2,3 m (mellan bladen och golvet)
Avsedd användning	Endast inomhus, torra utrymmen
Strömförsörjning	Nätspänning 230 V ~ 50 Hz (via strömbrytare)
Motoreffekt	28 W
Maximal ljuseffekt	22 W (LED ej utbytbar)
Ljusflöde	2200 lm
Färgtemperatur	3000 K (varmvit), 4300 K (vit), 6500 K (kallvit) – justerbar
Antal hastigheter	5 (via fjärrkontroll)
Rotationsriktning	Omvändbar (sommar/vinter)
Timer	2, 4 eller 8 timmar
Fjärrkontroll	Radio 433,92 MHz, batterier 2 x AAA (ingår ej), väggfäste medföljer
Skyddsklass	IP20
Bladmaterial	Ej angivet (förmodligen plast eller träkomposit)
Leveransinnehåll	Fläkt, takfäste, 3 blad, bas och lamphus, fjärrkontroll med hållare, skruvsats, manual
Underhåll	Torr eller lätt fuktad trasa – inget vatten eller rengöringsmedel
Batterier	Utbytbara (typ AAA) – observera polariteten
Säkerhet	Installation av elektriker, säkerhetsavstånd 1 m från brännbart material, använd inte med dimmer, installera inte i badrum
Reparerbarhet	LED-ljuskälla ej utbytbar – byt ut hela enheten vid fel
Garanti	Kontakta återförsäljaren (HORNBACH)

Vanliga frågor - Lucentum II Madeira

Hur installerar jag Lucentum II-fläkten?

Elinstallationen måste utföras av en kvalificerad elektriker. Fäst takfästet med lämpliga pluggar (ingår ej), anslut kablarna (fas, nolla, jord) enligt färgerna, montera sedan fläkten och bladen. Håll ett minsta avstånd på 2,3 m mellan bladen och golvet.

Vilka batterier använder fjärrkontrollen?

Fjärrkontrollen fungerar med 2 AAA-batterier på 1,5 V (ingår ej). Sätt i dem med rätt polaritet enligt markeringarna i facket. Blanda inte nya och gamla batterier.

Hur ställer jag in fläktens hastighet?

Använd fjärrkontrollen: tryck på knappen hastighetsreglage (11) för att bläddra igenom de 5 hastighetsnivåerna, från 1 (minimum) till 5 (maximum).

Hur ändrar jag rotationsriktningen?

Tryck på knappen F/R (13) på fjärrkontrollen för att vända riktningen: framåt (sommar, nedåtgående luftflöde) eller bakåt (vinter, uppåtgående luftcirkulation).

Lampan tänds inte, vad ska jag göra?

Kontrollera först strömbrytaren. Om problemet kvarstår, stäng av strömmen och kontrollera anslutningarna vid lamphuset. LED är inte utbytbar; om den är trasig måste hela lamphuset bytas ut.

Hur rengör jag fläkten?

Använd en torr eller lätt fuktad trasa. Använd aldrig vatten eller rengöringsmedel. Innan rengöring, stäng av strömbrytaren för att undvika risk för elolyckor.

Fläkten skakar eller låter, vad ska jag göra?

Stäng av strömmen. Kontrollera att bladen är korrekt monterade och att skruvarna är ordentligt åtdragna. Om problemet kvarstår, byt plats på bladen. Se också till att takfästet är ordentligt förankrat.

Fjärrkontrollen fungerar inte längre, hur återkopplar jag den?

Slå på fläkten. Inom 30 sekunder, håll ner knappen fläkt på/av (7) på fläkten tills bladen rör sig. Parallellkopplingen är då återställd.

Kan jag installera den här fläkten i ett badrum?

Nej, denna fläkt är endast avsedd för inomhusbruk i torra utrymmen. Den är inte lämplig för fuktiga utrymmen som badrum.

Hur kasserar jag fläkten vid slutet av dess livslängd?

Kasta inte apparaten med hushållsavfall. Lämna den till en insamlingsplats för el- och elektronikavfall (WEEE). Använda batterier ska lämnas i avsedda behållare.

BRUKSANVISNING Lucentum II Madeira

Takfläkt - Monteringsanvisningar SV

Symboler	43
Säkerhetsinstruktioner	43
Översikt	47
Avsedd användning 47
Fjärrstyrning	47
Tekniska data 50
Intyg om överensstämmelse 50
Felsökning	50
Rengöring och skötsel	51
Para fjärrkontrollen	51
Reservdelar	51
Avfallshantering	51

LEVERANSOMFATTNING

1x Fläktenhet

1x Takfäste

1x Fjärrenhet

3x Fläktblad

1x Armaturbas

1x Lampkapa

1x Fjärrkontroll och hållare

1x Skruvsats

Pluggar, och batterier medföljer inte.

Om någon del saknas eller är skadad ska du kontakta din HORNBACH-butik.

SYMBOLER

Läs handboken noga och spara den för framtida bruk.

Varning för olycksfall som kan medföra personskador och allvarliga skador på egendom.

Installationshöjden, dvs. avständet mellan fläktbladen och golvet ska vara minst 2,3 m.

SVENSKA SVSV SI

Läs hela bruksanvisningen, följ säkerhetsinstruktionerna och förvara den för framtida behov.

Elinstationen ska utföras av en behörig elektriker. Följ alltid de nationella installationsbestämmelserna.

VARNING! Förhindra personskador genom att kontrollera att bladen inte är böjda och att det inte finns några föremål i rotationsområdet.

VARNING! Använd inte fläkten i samma rum samtidigt som en gasol- eller bränslekamin om inte bränslet har testats under dessa förhållanden eller används av en kompetent person.

VARNING! Sluta genast att använda fläkten om det uppstår problem, till exempel buller, vibrationer, skadade eller lösa delar, under normal drift.

Denna apparat kan användas av barn från 8 år och av personer med begränsad fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, om de övervakas eller får instruktioner från någon som ansvarar för deras säkerhet och som berättar hur apparaten ska användas på ett säkert sätt.

Barn får inte leka med apparaten.

Rengöring och underhåll ska inte utföras av barn utan övervakning.

Se till att den fasta installationen har en brytare som bryter alla polerna för fullständig frånkoppling enligt villkoren för överspänningskategori III.

Installera inte flåkten i ett rum som är utrustat med röklarm eftersom det kan påverka rökdetekteringen.

WARNING! Använd inte en dimmerbrytare för att kontrollera fläktens hastighet.

Se till att fläkten är ordentligt fäst i taket.

Avständet mellan fläktbladen och golvet ska vara minst 2,3 meter.

• Se till att avståndet mellan lampan och lättantändliga material (gardiner, vägg, etc.) är minst en meter.
• Ljuskällan till denna armatur kan inte bytas. När ljuskällan slutar fungera ska hela produkten bytas ut
• Produkten får inte modifieras på något sätt. Risk för elstöt och olycksfall.
• Kontrollera att lampkåpan är ordentligt fäst i rätt position innan fläkten startas.
• Fläkten är endast avsedd för användning inomhus. Den är inte avsedd för installation i badrum eller andra fuktiga utrymmen. Se till att armaturen inte kommer i kontakt med vatten.
• WARNING! Se till att fläktens alla poler har kopplats från strömförsörjningen innan arbe-te utförs på fläkten.
• Var försiktig när du arbetar runt eller rengör fläkten för att förhindra personskador eller skador på fläkten och andra föremål
• Använd inte vatten eller rengöringsmedel vid rengöring av fläkten eller fläktbladen. En torr dammtrasa eller lättfuktad trasa är lämplig att använda för rengöringen.

ANVÄNDNING AV BATTERIER

FÖRSIKTIG! Risk att batterierna exploderar om de sätts tillbaka på fel sätt. Byt endast ut mot samma eller likvärdig typ. Se till polerna är vända på rätt håll.

• Utsätt inte batterierna (batteripaket eller monterade batterier) för alltför hög värme som solsken, eld eller liknande. Skydda dem mot mekaniska stötar. Förvara på torr och ren plats. Håll dem borta från barn.

• Ta inte isär, öppna eller stimla eller kortslut batterierna. Blanda inte nya och gamla batterier.

• Avfallshantera dem på rätt sätt. Uppmärksamma miljöaspekter vid kasse-ring av batterier. Får ej kastas tillsammans med hushållsavfallet.

• För upplysningar om säkerhet och fler anvisningar hänvisas till batteriets förpackning.

• Om batterierna läcker ska du ta ur dem och rengöra batterifacket noga. Undvik kontakt med hud och ögon.

SVENSKA SVSV SI

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

SVENSKA SVSV SI

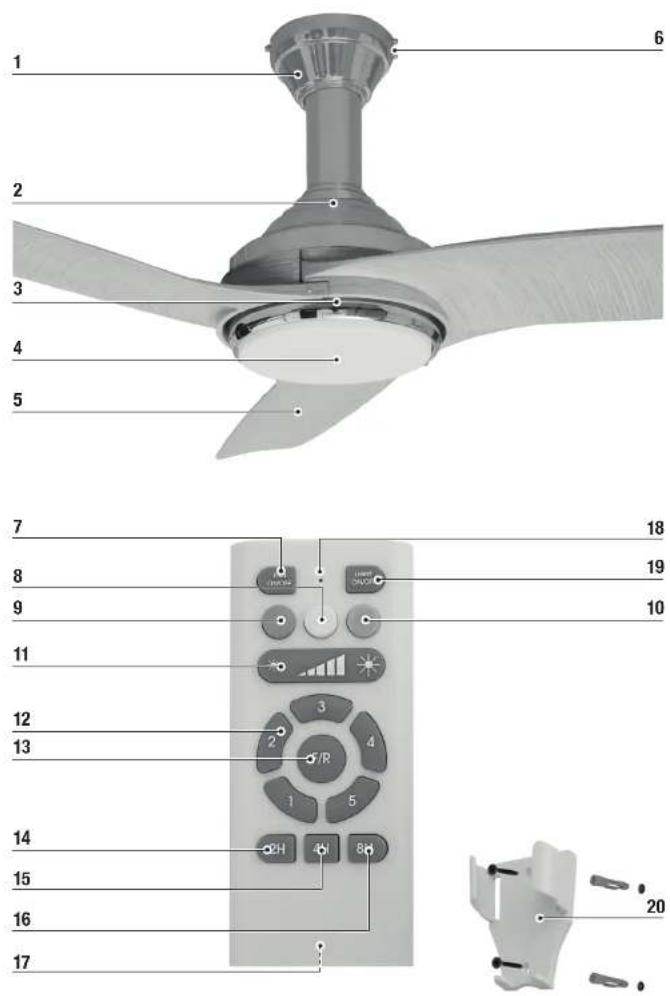

ÖVERSIKT

1 Kápa
2 Fläktenhet
3 Armaturbas
4 Lampkåpa
5 Fläktblad
6 Skruvar för takfästet
7 Fläkt till/från

8 Byt LED-färg till varmvit

9 Byt LED-färg till gul

10 Byt LED-färg till vit

11 Dimmer

12 Fläkthastighet 1 till 5

13 Framåt/bakåt

Tidsinställning:

14 2 timmar
15 4 timmar
16 8 timmar
17 Batterifack
18 Fjärrkontroll
19 Ljus till/från
20 Fjärrkontrollshållare

(1)基因通过控制 通过控制

AVSEDD ANVÄNDNING

Apparaten är avsedd att sprida torr luft i privata interiörer, samt för belysning (om sådan finns). Apparaten är inte avsedd för kommersiell användning.

Alla annan användning eller modifiering av apparaten är att beakta som icke avsedd användning och kan orsaka avsevärda skador.

FJÄRRSTYRNING

Fläkten styrs med fjärrkontrollen. Sätt i två AAA-batterier (medföljer ej) i batterifacket 17 – observera korrekt polaritet.

BELYSNING

Tänd eller släck lampan genom att trycka på strömbrytaren 19.

FLÄKTHASTIGHET

För att starta eller stänga av fläkten eller ställa in önskad fläkthastighet, tryck på 12:

1 = min. hastighet upp till

5 = max. hastighet

TIDSFÖRINSTÄLLNING

För att ställa in en angiven körtid som stängs av automatiskt, tryck på:

14 = 2 timmar

15 = 4 timmar

16 = 8 timmar

ROTATIONSRIKTNING

Byt rotationsriktning genom att trycka på F/R-knappen 13.

FJÄRRKONTROLLHÅLLARE

Fjärrkontrollshållaren 20 kan monteras genom att borra två 6 mm hål. Sätt i pluggar och montera hållaren med skruvarna.

Kontrollera att luckan till batterifacket är ordentligt stängd.

Utsätt inte fjärrkontrollen för direkt solljus.

1

Välj en installationsplats där det inte finns några rör eller kablar bakom. Slå från krets-brytaren på installationsplatsen.

2

Ta av den högra skruven från takfästets skruvar 6 på båda sidorna. Förvara dem till steg 9. Lossa, men ta inte av, de vänstra skruvarna till fästet 1 mm.

3

Sätt i lämpliga pluggar (medföljer ej) i taket på installationsplatsen.

4

Installera takfästet med skruvsatsen. Kontrollera att takfästet är fäst ordentligt.

5

Anslut kabeln till kopplings- plinten enligt följande:

L brun N blå ‡gul/grön

6

Häng fläktenheten 2 i takfästet. Rotera fläktenheten 2 tills rotationsspärren hakar fast.

1

2

3

4

Skjut in fjärrenheten i takfästet som bilden visar.

8

Anslut de tre kabelskorna på fjärrenheten till motsvarande kabelskor på fläktenheten 2. Kontrollera att ytornas färg stämmer överens.

9

Sätt på kåpan 1 genom att fästa den i takfästet och skruva fast skruvarna igen som togs av i steg 2 Dra åt alla fyra skruvarna i fästet 6.

7

8

9

10

Montera de tre fläktbalden 5 på fläktenheten 2 med hjälp av två skruvar per fläktblad.

11

Anslut kabelskon på fläktenheten 2 till kabelskon på armaturbasen 3. Installera armaturbasen 3 till fläktenheten 2.

12

Fäst de tre skruvarna som håller fast armaturbasen.

10

11

12

Montera lampkåpan 4 och kontrollera att den sitter ordentligt fast.

14

Slå till kretsbrytaren på installationsplatsen.

13

Lampans märkeffekt max. 22 W

Fläktdiameter 132 cm

Lampa LED, ej utbytbar

Ljusflöde 2200 lumen

Färgtemperatur 3000 K / 4300 K / 6500 K

Hastighetsinställningar Fem hastigheter/via fjärrkontroll

Timer-inställningar	2 – 4 – 8 timmar/via fjärrkontrollen
Skyddsklass	= /l
Skyddsgrad	IP 20
Vikt	6,9 kg

Fjärrkontroll

Radiofrekvens

Överföringseffekt

Batterier

433,92 MHz ± 100 KHz

max. -1 dBm

2 x 1,5 V AAA

INTYG OM ÖVERENSSTÄMMELSE

Härmed intygar HORNBACH Baumarkt AG att radioutrustningen av typ fjärruttag överensstämmer med EU-direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: www.hornbach.com/productcompliance

FELSÖKNING

Fläkten startar inte.	Kontrollera kretsbrytaren och säkringen.Koppla från nätströmförsörjningen och kontrollera anslutningarna i fläkten.
Lampan fungerar inte.	Koppla från nätströmförsörjningen och kontrollera anslutningarna på insidan av kåpan.
Fläkten går ojämnt och/eller vacklar.	Koppla från strömförsörjningen och kontrollera om fläktbladen är korrekt monterade på motorn.Koppla från strömförsörjningen och kontrollera att takfästet är ordentligt fäst i taket.Om problemet kvarstår, börja med att byta plats på enskilda fläktblad.

Fläkten är högljudd. Koppla från strömförsörjningen och kontrollera om några skruvar är för lösa eller för hårt spända.

RENGÖRING OCH SKÖTSEL

VARNING! Se till att tillhörande krets-brytare har kopplats från innan arbete på fläkten.

• Var försiktig när du arbetar runt eller rengör fläkten för att förhindra personskador eller skador på fläkten och andra föremål
• Använd inte vatten eller rengöringsmedel vid rengöring av fläkten eller fläktbladen. En torr dammtrasa eller lättfuktad trasa är lämplig att använda för rengöringen.

RESERVDELAR

BATTERIER

Batterierna (typ AAA/medföljer ej) i fjärrkontrollen kan bytas. Kontrollera polariteten och byt till batterier av samma typ.

LAMPA

Ljuskällan till denna armatur kan inte bytas. När ljuskällan slutar fungera ska hela produkten bytas ut

PARA

FJÄRRKONTROLLEN

Fläkten och fjärrkontrollen har redan parats.

Parkoppling måste utföras i följande situationer:

• Du vill använda en fjärrkontroll för att styra mer än en fläkt.

• Du får en ny trådlös fjärrkontroll som reservdel.

• Slå till kretsbrytaren på installationsplatsen.

• Tryck på FLAKT TILL/FRAN 7 inom 30 sekunder. Håll den intryckt tills fläkten börjar röra sig.

AVFALLSHANTERING

Den överkryssade soptunnan innebär att elektronisk och elektrisk utrustning (WEEE) ska avfallshanteras sepa-

rat. Elektrisk och elektronik utrustning kan innehålla farliga och skadliga ämnen. Dessa maskiner måste lämnas till miljöstation för återvinning av elektronik- och elskrot och får inte kastas i osorterat kommunalt avfall. Genom att göra detta hjälper du till att bevara resurserna och skydda miljön. Kontakta din återförsäljare eller lokala myndigheter för mer information.

Låt inte barn leka med plastpåsar eller annat förpackningsmaterial eftersom kvävningsfara och fara för andra skador föreligger. Förvara allt sådant material på säker plats eller lämna till miljövänlig återvinning.

Uttjänta batterier måste omhändertas korrekt. Hos batteriförsäljare och på miljöstationer finns särskilda behållare för insamling av batterier.

1x

1x

1x

3x

1x

1x

1x

1x
