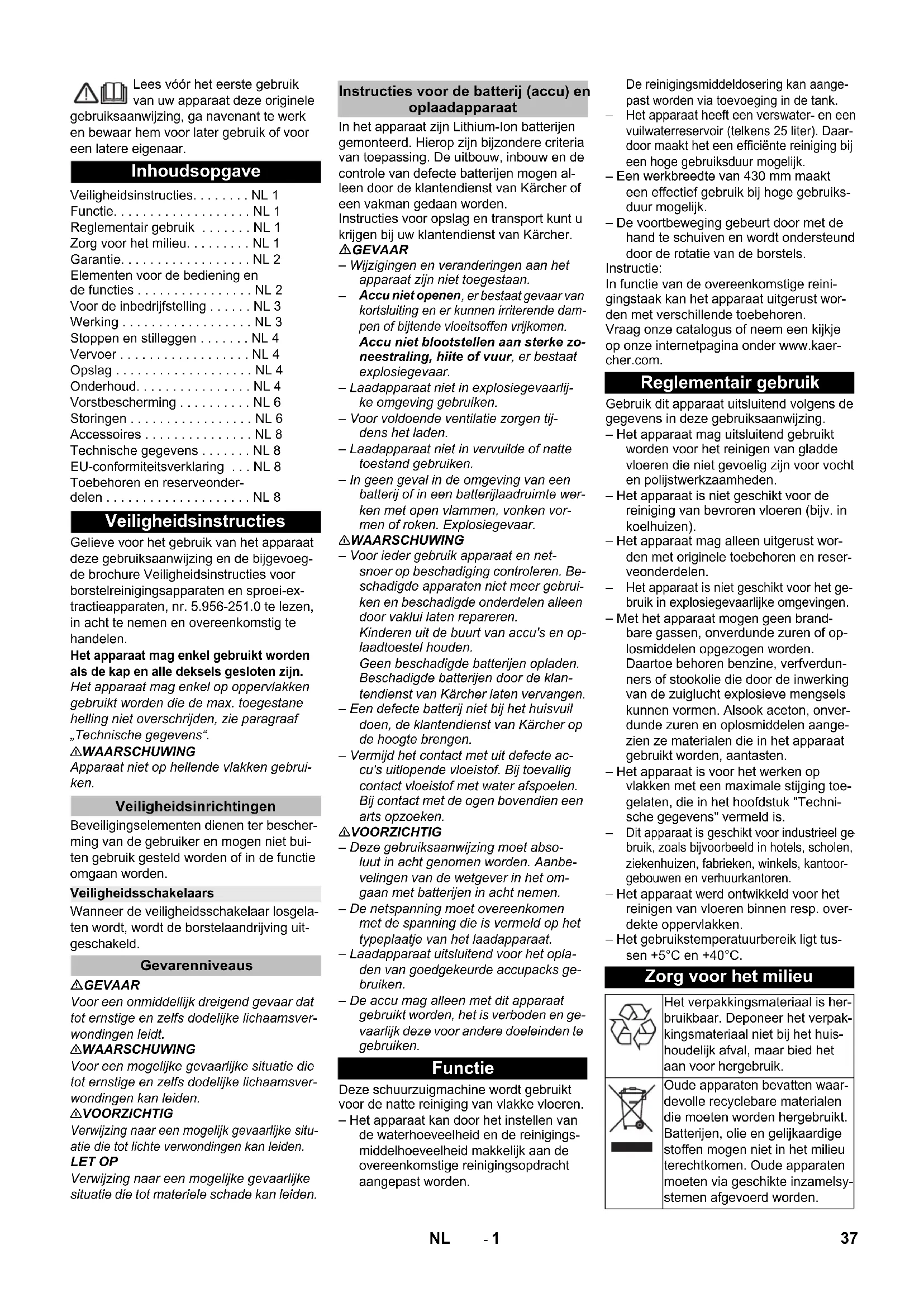

GEBRUIKSAANWIJZING BD 4325 C Classic Bp Kärcher

Lees vóór het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Inhoudsopgave

Veiligheidsinstructies. . . . . . . NL 1

Functie. NL 1

Reglementair gebruik ..... NL 1

Zorg voor het milieu. . . . . . . . NL 1

Garantie. NL 2

Elementen voor de bediening en de functies ....NL 2

Voor de inbedrijfstelling ..... NL 3

Werking NL 3

Stoppen en stilleggen ..... NL 4

Vervoer .... NL 4

Opslag NL 4

Onderhoud. NL 4

EU-conformiteitsverklaring ... NL 8

Toebehoren en reserveonder- delen ....NL 8

Veiligheidsinstructies

Gelieve voor het gebruik van het apparaat deze gebruiksaanwijzing en de bijgevoegde brochure Veiligheidsinstructies voor borstelreinigingsapparaten en sproei-extractieapparaten, nr. 5.956-251.0 te lezen, in acht te nemen en overeenkomstig te handelen.

Het apparaat mag enkel gebruikt worden als de kap en alle deksels gesloten zijn. Het apparaat mag enkel op oppervlakken gebruikt worden die de max. toegestane helling niet overschrijden, zie paragraaf „Technische gegevens“.

⚠ WAARSCHUWING

Apparaat niet op hellende vlakken gebruiken.

Veiligheidsinrichtingen

Beveiligingselementen dienen ter bescherming van de gebruiker en mogen niet buiten gebruik gesteld worden of in de functie omgaan worden.

Veiligheidsschakelaars

Wanneer de veiligheidsschakelaar losgelaten wordt, wordt de borstelaandrijving uitgeschakeld.

Gevarenniveaus

⚠ GEVAAR

Voor een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke lichaamsverwondingen leidt.

⚠ WAARSCHUWING

Voor een mogelijke gevaarlijke situatie die tot ernstige en zelfs dodelijke lichaamsverwondingen kan leiden.

⚠VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

Verwijzing naar een mogelijke gevaarlijke situatie die tot materiele schade kan leiden.

Instructies voor de batterij (accu) en oplaadapparaat

In het apparaat zijn Lithium-Ion batterijen gemonteerd. Hierop zijn bijzondere criteria van toepassing. De uitbouw, inbouw en de controle van defecte batterijen mogen alleen door de klantendienst van Kärcher of een vakman gedaan worden. Instructies voor opslag en transport kunt u krijgen bij uw klantendienst van Kärcher.

⚠ GEVAAR

- Wijzigingen en veranderingen aan het apparaat zijn niet toegestaan.

- Accu niet openen, er bestaat gevaar van kortsluiting en er kunnen irriterende dampen of bijtende vloeitsoffen vrijkomen.

Accu niet blootstellen aan sterke zoneestraling, hiite of vuur, er bestaat explosiegevaar.

- Laadapparaat niet in explosiegevaarlijke omgeving gebruiken.

- Voor voldoende ventilatie zorgen tijdens het laden.

- Laadapparaat niet in vervuilde of natte toestand gebruiken.

- In geen geval in de omgeving van een batterij of in een batterijlaadruimte werken met open vlammen, vonken vormen of roken. Explosiegevaar.

⚠ WAARSCHUWING

- Voor ieder gebruik apparaat en netsnoer op beschadiging controleren. Beschadigde apparaten niet meer gebruiken en beschadigde onderdelen alleen door vaklui laten repareren.

Kinderen uit de buurt van accu's en op- laadtoestel houden.

Geen beschadigde batterijen opladen. Beschadigde batterijen door de klan-tendienst van Kärcher laten vervangen.

- Een defecte batterij niet bij het huisvuil doen, de klantendienst van Kärcher op de hoogte brengen.

- Vermijd het contact met uit defecte accu's uitlopende vloeistof. Bij toevallig contact vloeistof met water afspoelen. Bij contact met de ogen bovendien een arts opzoeken.

⚠VOORZICHTIG

- Deze gebruiksaanwijzing moet absoluut in acht genomen worden. Aanbevelingen van de wetgever in het omgaan met batterijen in acht nemen.

- De netspanning moet overeenkomen met de spanning die is vermeld op het typeplaatje van het laadapparaat.

- Laadapparaat uitsluitend voor het opla- den van goedgekeurde accupacks ge- bruiken.

- De accu mag alleen met dit apparaat gebruikt worden, het is verboden en gevaarlijk deze voor andere doeleinden te gebruiken.

Functie

Deze schuurzuigmachine wordt gebruikt voor de natte reiniging van vlakke vloeren.

- Het apparaat kan door het instellen van de waterhoeveelheid en de reinigingsmiddelhoeveelheid makkelijk aan de overeenkomstige reinigingsopdracht aangepast worden.

De reinigingsmiddeldosering kan aangepast worden via toevoeging in de tank.

• Het apparaat heeft een verswater- en een vuilwaterreservoir (telkens 25 liter). Daardoor maakt het een efficiënte reiniging bij een hoge gebruiksduur mogelijk.
• Een werkbreedte van 430 mm maakt een effectief gebruik bij hoge gebruiksduur mogelijk.
• De voortbeweging gebeurt door met de hand te schuiven en wordt ondersteund door de rotatie van de borstels.

Instructie:

In functie van de overeenkomstige reini- gingstaak kan het apparaat uitgerust wor- den met verschillende toebehoren.

Vraag onze catalogus of neem een kijkje op onze internetpagina onder www.kaercher.com.

Gebruik dit apparaat uitsluitend volgens de gegevens in deze gebruiksaanwijzing.

• Het apparaat mag uitsluitend gebruikt worden voor het reinigen van gladde vloeren die niet gevoelig zijn voor vocht en polijstwerkzaamheden.
• Het apparaat is niet geschikt voor de reiniging van bevroren vloeren (bijv. in koelhuizen).
• Het apparaat mag alleen uitgerust worden met originele toebehoren en reserveonderdelen.
• Het apparaat is niet geschikt voor het gebruik in explosiegevaarlijke omgevingen.
• Met het apparaat mogen geen brandbare gassen, onverdunde zuren of oplosmiddelen opgezogen worden. Daartoe behoren benzine, verfverdunners of stookolie die door de inwerking van de zuiglucht explosieve mengsels kunnen vormen. Alsook aceton, onverdunde zuren en oplosmiddelen aangezien ze materialen die in het apparaat gebruikt worden, aantasten.
• Het apparaat is voor het werken op vlakken met een maximale stijging toegelaten, die in het hoofdstuk "Technische gegevens" vermeld is.
• Dit apparaat is geschikt voor industrieel gebruik, zoals bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoorgebouwen en verhuurkantoren.
• Het apparaat werd ontwikkeld voor het reinigen van vloeren binnen resp. overdekte oppervlakken.
• Het gebruikstemperatuurbereik ligt tussen +5°C en +40°C.

Zorg voor het milieu

Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpak-kingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Oude apparaten bevatten waar- devolle recyclebare materialen die moeten worden hergebruikt. Batterijen, olie en gelijkaardige stoffen mogen niet in het milieu terechtkomen. Oude apparaten moeten via geschikte inzamelsy- stemen afgevoerd worden.

Garantie

In elk land gelden de door onze bevoegde verkoopmaatschappij uitgegeven garantie- voorwaarden. Eventuele storingen aan de accessoires herstellen wij binnen de garan-

tieperiode kostenloos voor zover een materiaal- of productiefout de oorzaak is. Voor garantieaanspraken wendt u zich met uw aankoopbewijs tot uw handelaar of de dichtstbijzijnde, bevoegde klantendienst.

Elementen voor de bediening en de functies

1 Pluizenzeef
2 Veiligheidsschakelaar
3 Accu *
4 Aftapslang vuil water met doseerinrichting
5 Steunrail voor Homebase
6 V I o t t e r
7 Schoonwaterreservoir
8 Vergrendeling schoonwaterreservoir
9 Reinigingskop
10 Schijfborstel
11 Vulopening verswaterreservoir
12 Beugel borstelvervanging
13 Vuilwaterreservoir
14 Peilindicatie schoon water

15 Draaiende handgreep voor het schuin zetten van de zuigbalk

16 Hoogteverstelling zuigbalk *

17 Vleugelmoeren voor het bevestigen van de zuigbalk

18 Zuigbalk *

19 Zuigslang

20 Regelknop waterhoeveelheid

21 Accustekker

22 Hendel omlaag zetten zuigbalk

23 Bedieningspaneel

24 Duwbeugel

25 Bergruimte voor reinigingsset "Home-base Box"

26 Deksel reservoir vuil water

* niet in leveringspakket

Kleurmarkering

• Bedieningselementen voor het reini- gingsproces zijn geel.
• Bedieningselementen voor het onderhoud en de service zijn lichtgrijs.

Bedieningspaneel

1 2 3 4 5 6 KURCHER Professional

1 OFF

Apparaat is uitgeschakeld.

2 Normale modus

Vloer met nat reinigen en vuil water opzuigen.

3 Intensieve modus

Vloer nat reinigen en reinigingsmiddel laten inwerken.

4 Zuig-modus

Vuil opzuigen.

5 Programmakeuzeschakelaar

6 Display

Symbolen op het apparaat

	Accustekker
	Vastsjorpunt
	Houder voor zwabber **
	Vulpeil verswaterreservoir 25%
	Beugel borstelvervan-ging
	Hendel omlaag zetten zuigbalk
	Aflaatopening schoon-waterreservoir
	Aftapslang vuil water

**) Optie

Voor de inbedrijfstelling

Afladen

→ Draai de schroeven uit de middelste plank van het pallet los.
→ Duw het apparaat aan de duwbeugel naar beneden en neem de middelste plank eruit.
→ Neem de blokken voor en naast de wie- len weg.

→ Duw het apparaat met de duwbeugel naar beneden en schuif het vooruit tot aan de rand van het pallet. → Til het apparaat van de pallet en zet het op de grond.

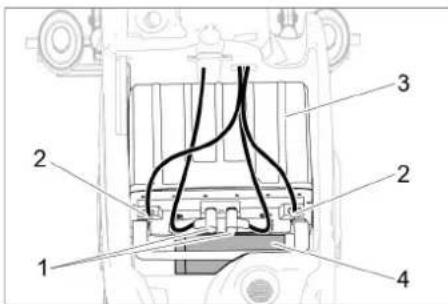

Accu controleren

→ Controleer of de ronde stekker en de schroefverbindingen van de accupolen goed vastzitten.
→ Draai de kabels op de accupolen indien nodig aan met een momentsleutel: Schroef M8: 18 Nm Schroef M10: 23 Nm

Accu laden

Instructie:

Het apparaat beschikt over een beveiliging tegen volledige ontlading, d. b. dat, wanneer de nog toegestane minimale capaciteit bereikt wordt, de borstelmotor en de turbine uitgeschakeld worden.

→ Apparaat onmiddellijk naar het oplaad-apparaat brengen en bergop rijden vermijden.

⚠ GEVAAR

Verwondingsgevaar door elektrische schok Neem de netspanning en de zekering op het typeplaatje van het apparaat in acht.

Laadproces

De oplaadtijd is afhankelijk van de toestand van de accu en het oplaadapparaat. Als de accu leeg is, is de oplaadtijd ongeveer:

Oplaadappa- raat	Oplaadtijd, ongeveer [uur]
6.654-479.0 8
6.654-480.0 2

Het apparaat kan tijdens het laadproces niet gebruikt worden.

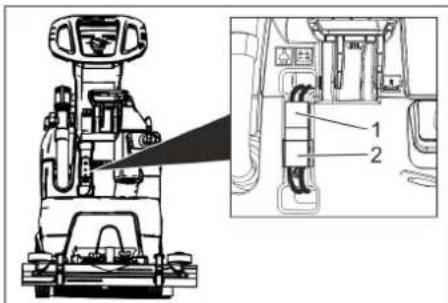

LET OP

Beschadigingsgevaar Reinig het apparaat niet met water bij een afgenomen tank.

2 Batterijstekker, batterijkant

→ Batterijstekker apparaatkant uittrekken.

LET OP

Gevaar voor beschadiging!

• Oplaadapparaat niet verbinden met de batterijstekker apparaatkant.
• Enkel het bij het ingebouwde batterijtype passende oplaadapparaat gebruiken:

Accutype Oplaadapparaat
6.654-454.0 6.654-479.0
	6.654-480.0

Instructie: Gebruiksaanwijzing van de fabrikant van het oplaadapparaat lezen en in

het bijzonder de veiligheidsinstructies in acht nemen!

→ Batterijstekker batterijkant met het oplaadapparaat verbinden.
→ Netstekker van het oplaadapparaat in de contactdoos steken.
→ Laadproces uitvoeren volgens de gege vens in de gebruiksaanwijzing van het oplaadapparaat.
→ Koppel de accustekker los van het oplaadapparaat.
→ Verbind de batterijstekker van het apparaat met de batterijstekker van de batterij.

Zuigbalk monteren

→ Zigbalk zodanig in de ophanging plaatsen dat de vormplaat boven de op-hanging ligt.
→ Vleugelmoeren aanspannen.

→ Zuigslang plaatsen.

Werking

⚠ GEVAAR

Verwondingsgevaar!

Bij gevaar de veiligheidsschakelaar/rijhen- del loslaten.

Bedrijfsstoffen vullen

Schoon water

→ Sluiting schoonwatertank openen.
→ Schoon water (max. 50 °C) vullen tot de onderkant van de vulopening.
→ Sluiting schoonwatertank sluiten.

Reinigingsmiddel

⚠ WAARSCHUWING

Beschadigingsgevaar. Gebruik uitsluitend aanbevolen reinigingsmiddelen. Bij gebruik van andere reinigingsmiddelen draagt de exploitant het verhoogde risico wat betreft de bedrijfsveiligheid en het ongevalgevaar. Gebruik enkel reinigingsmiddelen die vrij zijn van oplosmiddelen, zout- en fluorzuut. Veiligheidsinstructies op de reinigingsmiddelen in acht nemen.

Instructie:

Gebruik geen sterk schuimende reinigingsmiddelen.

Aanbevolen reinigingsmiddelen:

Gebruik Reinigings-	middel
Onderhoudsreiniging van alle waterbestendige vloeren	RM 746RM 780
Onderhoudsreiniging van blinkende oppervlakken (bijv. Granit)	RM 755 es
Onderhoudsreiniging en basisreiniging van industriële vloeren	RM 69 ASF
Onderhoudsreiniging en basisreiniging van fijne stenen tegels	RM 753
Onderhoudsreiniging van stenen in de sanitaire sector	RM 751
Reiniging en ontsmetting in de sanitaire sector	RM 732
Reiniging van alle alkalibestendige vloeren (bijv. PVC)	RM 752
Reiniging van linoleumvloeren	RM 754

→ Reinigingsmiddel in het schoonwaterreservoir vullen.

Instructie:

Bij een leeg schoonwaterreservoir werkt de reinigingskop verder zonder vloeistoftoevoer.

Waterhoeveelheid instellen

→ A Instellen van waterhoeveelheid in functie van de vervuiling van de vloerbedekking aan de regelknop.

Instructie:

Voer de eerste reinigingspogingen met een kleine waterhoeveelheid uit. Vergroot de waterhoeveelheid stapsgewijs tot het gewenste reinigingsresultaat bereikt is.

Zuigbalk instellen

Schuine stand

Voor de verbetering van het zuigresultaat op stenen ondergronden kan de zuigbalk tot 5° schuine stand verdraaid worden.

→ Vleugelschroeven loszetten.
→ Zuigbalk draaien.

→ Vleugelmoeren aandraaien.

Helling

Bij onvoldoende afzuigresultaat kan de helling van de rechte zuigbalk veranderd worden.

→ Draaiende handgreep voor het schuin zetten van de zuigbalk verzetten.

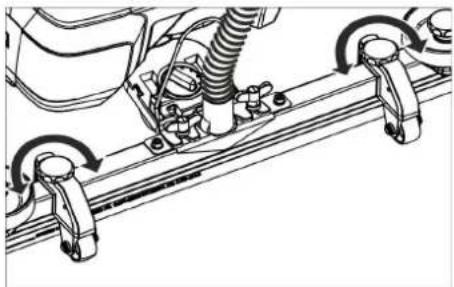

Hoogte

Met de hoogteverstelling wordt de buiging van de zuiglippen bij contact met de bodem beïnvloed.

→ Verstel de draaikrukken van de hoogteverstelling bij wijze van test tot het beste zuigresultaat bereikt wordt.

Reinigen

LET OP

Beschadigingsgevaar voor vloerbedekking Gebruik het apparaat niet ter plaatse.

→ Programmakeuzeschakelaar op het gewenste reinigingsprogramma draaien.

Zuigbalk neerlaten

→ Hendel eruit trekken en naar beneden drukken; de zuigbalk gaat naar bene- den.

Instructie:

• Om betegelde vloeren te reinigen moet de rechte zuigbalk zodanig ingesteld worden dat niet in een rechte hoek ten opzichte van de voegen wordt gereinigd.
• Ter verbetering van het afzuigresultaat kunnen de schuine stand en de helling van de zuigbalk ingesteld worden (zie „Zuigbalk instellen“).
• Wanneer het vuilwaterreservoir vol is, sluit een vlotter de zuigopening en draait de zuigturbine met een verhoogd toerental. Schakel in dat geval het zui-gen uit en maak het vuilwaterreservoir leeg.

Stoppen en stilleggen

→ Veiligheidsschakelaar loslaten.
→ Programmakeuzeschakelaar op zuigen zetten.
→ Kort vooruit rijden en restwaterhoeveelheid afzuigen.
→ Zuigbalk omhoog zetten.
→ Indien nodig de accu opladen.

Vuil water aflaten

⚠ WAARSCHUWING

Lokale voorschriften inzake de behandeling van afvalwater in acht nemen.

→ Aftapslang uit de houder nemen en in een geschikt reservoir laten zakken.

→ Doseerapparaat samenduwen of knikken.
→ Deksel van het doseerapparaat openen.
→ Vuilwater aflaten - door samenduwen of knikken de waterhoeveelheid regelen.
→ Vuilwaterreservoir met zuiver water uitspoelen.

Vers water aflaten

→ Schroef de sluiting van het schoonwaterreservoir eraf.

Vervoer

⚠ GEVAAR

Verwondingsgevaar! Het apparaat mag voor laden en lossen enkel gebruikt worden op stijgingen tot een maximumwaarde (zie "Technische gegevens"). Rijd langzaam.

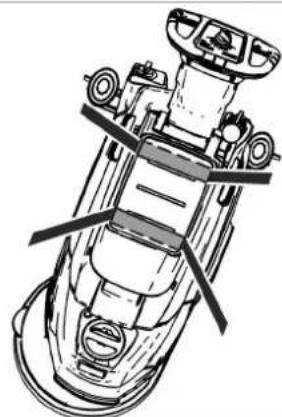

⚠VOORZICHTIG

Verwondings- en beschadigingsgevaar! Neem bij het transport het gewicht van het apparaat in acht.
→ Apparaat aan de duwbeugel verschui- ven.

→ Bij het transport in voertuigen moet het apparaat conform de geldige richtlijnen beveiligd worden tegen verschuiven en kantelen.

Opslag

⚠VOORZICHTIG

Gevaar voor lichamelijk letsel en beschadiging! Let op het gewicht van het apparaat bij opslag.

Het apparaat mag alleen binnen worden opgeborgen.

Onderhoud

GEVAAR

Verwondingsgevaar! Vóór alle werkzaamheden aan het apparaat de programmakeuzeschakelaar op „OFF“ zetten en de netstekker van het oplaadapparaat uittrekken.

Batterijstekker uit de machine trekken.

→ Vuilwater en resterend schoon water aflaten en verwijderen.

Onderhoudsschema

Na elk bedrijf

LET OP

Beschadigingsgevaar. Spuit het apparaat niet met water schoon en gebruik geen agressieve reinigingsmiddelen.

→ Vuil water aflaten.
→ Vuilwaterreservoir met zuiver water uitspoelen.

→ Apparaat aan de buitenkant met een vochtige, in mild zeepsop gedrenkte doek reinigen.

→ Pluizenzeef controleren, indien nodig reinigen.

→ Zuiglippen en schraaplippen reinigen, op slijtage controleren en indien nodig vervangen.

→ Borstel op slijtage controleren, indien nodig vervangen (zie "Onderhoudswerkzaamheden".

→ Indien nodig de batterij opladen.

Wekelijks

→ Bij regelmatig gebruik de batterij minstens een keer per week volledig en zonder onderbreking opladen.

Maandelijks

→ Batterijpolen op oxidatiecontroleren.
→ Controleer of de accukabels goed vastzitten.

→ Afdichting tussen vuilwaterreservoir en deksel reinigen en op dichtheid controleren, indien nodig vervangen.

→ Zeef reinigen.

→ Bij een langere stilstandtijd het apparaat alleen met volledig opgeladen batterijen afzetten. Minstens een keer per maand de batterij opnieuw volledig opladen.

Jaarlijks

→ Voorgeschreven inspectie door klantendienst laten uitvoeren.

Onderhoudswerkzaamheden

Zeef reinigen

→ Open de afdekking.
→ Deksel rechtsom draaien en verwijderen.
→ De eronder liggende zeef eruit halen en reinigen.

→ Zeef erin plaatsen.

→ Deksel erop zetten en vergrendelen door deze linksom te draaien

→ Afdekking sluiten.

Zuiglippen vervangen of draaien

1 2 CHANGE LIP

1 Slijtagemarkering
2 Zuiglip

De zuiglippen moeten verwisseld of gekeerd worden, wanneer ze tot de slijtage-markering versleten zijn.

→ Zuigbalk wegnemen.
→ Stergrepen er uit schroeven.

→ Kunststofonderdelen verwijderen.
→ Zuiglippen verwijderen.
→ Nieuwe of gekeerde zuiglippen inschuiven.
→ Kunststofonderdelen opschuiven.
→ Stergrepen inschroeven en vastdraaien.

Schijfborstel vervangen

→ Duw het apparaat aan de duwbeugel naar beneden zodat de reinigingskop opgetild wordt.
→ Pedaal borstelvervanging over de weerstand naar beneden duwen.

→ Trek het apparaat naar achteren weg zodat de discborstel toegankelijk wordt.
→ Leg een nieuwe discborstel voor het apparaat op de grond.
→ Rijd het apparaat met een opgetilde reinigingskop boven de nieuwe discborstel en laat de reinigingskop zakken. De borstel klikt vast in de aandrijving.

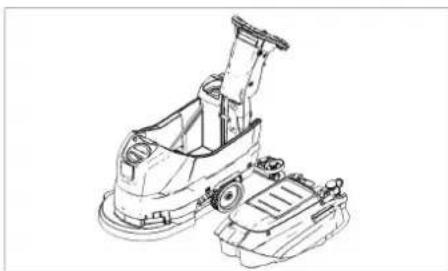

Vuilwaterreservoir wegnemen

→ Vuil water aflaten.

Explosiegevaar Leg geen gereedschap e.d. op de batterij, d.b. op eindpolen en verbindingsstrips.

Aanbevolen accu's

	Bestel-nr.
80 Ah 6.654-454.0

Accu plaatsen en aansluiten

→ Vuil water aflaten.
→ Vuilwaterreservoir optillen en opzij zetten.
→ Batterijstekker uittrekken.

→ Plaats de accu in het apparaat zoals hierboven weergegeven.
→ Plaats het afstandsstuk tussen de accu en het apparaat op de in de afbeelding aangegeven plaats.

⚠VOORZICHTIG

Bij het uit- en inbouwen van de accu kan de positie van de machine onstabiel worden, zorg dat de machine stabiel staat.

→ Klem de meegeleverde aansluitkabel aan de accupolen (+) en (-).

→ Plaats beide ronde stekkers op de accu.

LET OP

Bij het verwisselen van de polariteit (positieve en negatieve pool) wordt de stuur-elektronica beschadigd.

Op juiste polariteit letten.

→ Plaats het vuilwaterreservoir op het apparaat.

Instructie:

Voor inbedrijfneming van het apparaat accu's opladen.

Zie daartoe in paragraaf „Batterijen opladen“.

Batterijen demonteren

→ Programmakeuzeschakelaar op „OFF“ zetten.
→ Batterijstekker uittrekken.
→ Vuilwaterreservoir optillen en opzij zetten.
→ Koppel beide ronde stekkers op de accu los.
→ Kabel van de minpool van de batterij losmaken.
→ Koppel de kabel los van de pluspool van de accu.
→ Borgspieën of schuimstofdelen verwijderen.

⚠VOORZICHTIG

Bij de uit- en inbouw van de batterijen kan de stand van de machine instabiel worden, letten op een veilige stand.

→ Batterijen eruit nemen.
→ Verbruikte batterijen conform de geldende bepaleingen verwijderen.

Onderhoudscontract

Ter verzekering van een betrouwbare werking van het apparaat kunt u met het bevoegde Kärcher-verkoopkantoor een onderhoudscontract afsluiten.

→ De reservoirs voor schoon en vuil water leegmaken.
→ Apparaat in een vorstvrije ruimte plaatsen.

en

⚠ GEVAAR

Verwondingsgevaar! Vóór alle werkzaamheden aan het apparaat de programmakeuzeschakelaar op „OFF“ zetten en de netstekker van het oplaadapparaat uittrekken.

Batterijstekker uit de machine trekken.

→ Vuilwater en resterend schoon water aflaten en verwijderen.

Storingen met weergave op het display

Displayweergave Oplossing
ERR B	Controleer of vreemde lichamen de borstel blokkeren en verwijder deze indien nodig.Programmakeuzeschakelaar op „OFF“ zetten, veiligheidsschakelaar loslaten, 3 seconden wachten, opnieuw inschakelen.
ERR T	Programmakeuzeschakelaar op „OFF“ zetten, veiligheidsschakelaar loslaten, 3 seconden wachten, opnieuw inschakelen.Bij herhaling de klantendienst raadplegen.
LOW BAT	Accu laden.Als de fout nog steeds wordt weergegeven, controleer dan of de twee ronde stekkers correct op de accu zijn aangesloten.Bij herhaling de klantendienst raadplegen.
ERR TEMP	Apparaat laten afkoelen.
HANDS OFF	Laat de veiligheidsschakelaar los en wacht tot de bedrijfsuren of de batterijtoestand weergegeven worden. Bedien vervolgens de veiligheidsschakelaar opnieuw.
ERR REL	Programmakeuzeschakelaar op „OFF“ zetten, veiligheidsschakelaar loslaten, 3 seconden wachten, opnieuw inschakelen.Bij herhaling de klantendienst raadplegen.
ERR PWM	Programmakeuzeschakelaar op „OFF“ zetten, veiligheidsschakelaar loslaten, 3 seconden wachten, opnieuw inschakelen.Bij herhaling de klantendienst raadplegen.

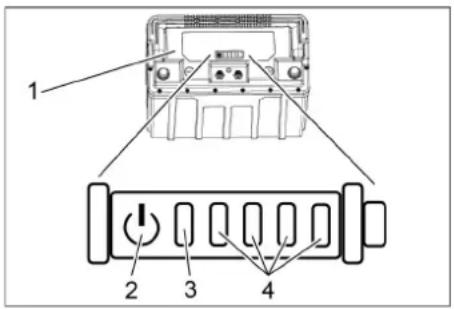

Weergave batterijtoestand

1 2 3 4

1 Accu
2 Toets
3 Status led
4 Indicatorled

→ Toets 5 seconden ingedrukt houden.

Er brandt geen led:

batterij opladen.

alle 5 leds samen geven de ladingstoe- stand van de batterij aan.

De statusled brandt rood:

De indicatorleds geven een storing aan. Storingen die in de volgende tabel worden beschreven, kunnen door de gebruiker worden verholpen. Neem contact op met de klantenservice van KÄRCHER voor alle storingsmeldingen die niet hierboven zijn beschreven.

De statusled brandt groen:

					Oorzaak Oplossing
rood - -	- - Batterij	te heet, B	atterij laten	afkoelen.
rood - -	-groen B	atterij mana	gementsysteem te		heet.	Batterij laten afkoelen.
rood	-	-	groen	-	Batterij te koud om op te laden.	Apparaat op warmere plaats zetten en wachten tot de batterij is opgewarmd.
rood - -	-groen groen	Te hoog	stroomverbruik tijden		het laden.	Netstekker van het oplaadapparaat uit het stopcontact trekken. 10 seconden wachten. Netstekker weer in stopcontact steken. Oplaadapparaat vervangen als de storing opnieuw wordt weergegeven.
					Te hoog stroomverbruik door het apparaat.	Apparaat uitschakelen. Fouten in het apparaat opsporen als de storing na het inschakelen opnieuw optreedt.
rood	-	groen	-	groen	Kortsluiting	Alle aansluitigen van de batterij controleren.
rood - groen groen	- Celspanning te laag tijdens ontladen.				Accu laden.
rood - groen groen	groen Celspanning te hoog tijdens opla-den.				Batterij ontladen tot 20% restcapaciteit. Batterij aansluitend opladen.
rood	groen - - groen B	terijspanning te laag.			Accu laden.
rood groen - groen		- Storing in het laadproces. Netstekker van het oplaadapparaat uit het stopcontact trekken. 10 seconden wachten. Netstekker weer in stopcontact steken. Oplaadapparaaavervangen als de storing opnieuw wordt weergegeven.
rood groen - groen		groen
rood groen groen		- Batterij te koud voor vermogensin-dicatie.				Apparaat op warmere plaats zetten en wachten tot de batterij is opgewarmd.
rood	groen	groen	groen	-	Storing in de vermogensindicatie.	Apparaat uitschakelen. Contact opnemen met de klantenservice als de storing aanhoudt.

Storingen zonder weergave op het display

Storing Oplossing
Apparaat wil niet starten.	Programmakeuzeschakelaar instellen op het gewenste programma.
	Veiligheidsschakelaar bedienen.
	Accustekker insteken.
	Accu controleren, indien nodig opladen.
	Controleren of de batterijpolen aangesloten zijn.
Onvoldoende waterhoeveelheid	Peil van het schone water controleren, indien nodig reservoir bijvullen.
	Waterhoeveelheid op de regelknop Waterhoeveelheid verhogen.
	Zeef reinigen.
Onvoldoende zuigcapaciteit	Afdichting tussen vuilwaterreservoir en deksel reinigen en op dichtheid controleren, indien nodig vervangen.
	Vuilwaterreservoir is vol, apparaat uitschakelen en vuilwaterreservoir leegmaken
	Pluizenzeef reinigen.
	Zuiglippen aan de zuigbalk reinigen, indien nodig vervangen.
	Controleren of het deksel aan de aftapslang voor het vuile water gesloten is.
	Instelling van de zuigbalk controleren.
	Zuigslang op verstopping controleren, indien nodig reinigen.
	Zuigslang op dichtheid controleren, indien nodig vervangen.
Onvoldoende reinigingsresultaat	Borstel op slijtage controleren, indien nodig vervangen.
	Vul de hoeveelheid water aan.
	Borsteltype en reinigingsmiddel op geschiktheid controleren.
Zuigturbine draait niet rond	Vlotter reinigen.
Borstel draait niet	Controleer of vreemde lichamen de borstel blokkeren en verwijder deze indien nodig.
	Wanneer de overstroomschakelaar in de elektronica in werking gezet werd, programmakeuzeschakelaar op "OFF" draaien, aansluitend weer op gewenste programma instellen.
Vibraties bij het reinigen	Gebruik eventueel een zachtere borstel.
Bij storingen die met behulp van deze tabel niet opgelost kunnen worden de klantendienst raadplegen.

Vlotter reinigen

→ Deksel vuilwatertank openen.

1 Vlotterkamer
2 Vergrendelingshaak
3 V I o t t e r
4 Onderste deel

→ Trek de vlotterkamer er naar boven uit.
→ Maak de klikhaken los.
→ Reinig de vlotter en het onderste stuk.
→ Monteer de vlotterkamer en plaats deze in het apparaat.

Accessoires

Benaming Onderdeel-	nr.	Beschrijving
Discborstel, wit (heel zacht)	4.905-024.0	Voor de zachte reiniging van gevoelige oppervlakken.
Schijfborstel, natuur (zacht)	4.905-023.0	Van natuurvezels voor het reinigen en polijsten.
Schijfborstel, rood (gemiddeld, standaard)	4.905-022.0	Voor gebruik bij alle courante reinigingstaken.
Schijfborstel, zwart (hard) 4.905-025.0		Voor sterke verontreiniging en basisreiniging. Enkel voor delicate ondergronden.
Schotelvormige schijf voor pads	4.762-533.0	Voor de reiniging met pads. Met snelwisselverbinding en centerlock.
Pad, rood (middelzacht) 6.369-470.0 Voor de reiniging en het cleanen van alle vloeren
Pad, groen (middelhard)	6.369-472.0	Voor de reiniging van sterk verontreinigde vloeren en basisreiniging.
Pad, wit 6.369-469.0 Voor het polijsten van vloeren.
Pad, zwart (hard)	6.369-473.0	Voor hardnekkige verontreinigingen en basisreiniging.
Microvezelpad	6.905-526.0	Onderhoudsreiniging en basisreiniging van fijne stenen tegels
Pad, beige (met natuurhaar)	6.371-081.0	Voor het polijsten en opfrissen van harde en elastische ondergronden.
Diamantpad, wit	6.371-256.0	Voor de grove reiniging en correctie. Verwijdert kleine krassen en zorgt voor een proper, zijdemat oppervlak.
Diamantpad, geel	6.371-257.0	Voor de grove reiniging en correctie. Verwijdert fijne krassen en zorgt voor een nog homogener en glanzend oppervlak.
Diamantpad, groen	6.371-238.0	Voor het polijsten van vloerbedekkingen met hoogglanslaag en voor het snel polijsten van terrazzo en natuursteen.
Zuigbalk, 850 mm, recht	4.777-401.0
Zuigbalk, 850 mm, gebogen	4.777-411.0
Set Homebase Box	4.035-406.0
Mophouder	9.753-023.0
Adapter Homebase	5.035-488.0
Dubbele haak	6.980-077.0
Mop clip	6.980-078.0
Flessenhaak	6.980-080.0
Universele haak	4.070-075.0

Technische gegevens

Vermogen
Nominale spanning	V	24
Accucapaciteit	Ah (5h)	80
Gemiddeld opgenomen vermogen	W	1100
Nominaal vermogen zuig-turbine	W	500
Nominaal vermogen bor-stelaandrijving	W	600
Zuigen
Zuigcapaciteit, luchthoe-veelheid (max.)	l/s	24
Zuigcapaciteit, onder-druk (max.)	kPa (mbar)	12 (120)
Beveiligingsklasse		IPX 3
Reinigingsborstels
Borsteltoerental	1/min	155
Borsteldiameter	mm	430
Afmetingen en gewichten
Theoretische oppervlak-tecapaciteit	m^2/h	1600
Max. werkbereik helling	%	2
Volume reservoirs schoon/vuil water	l	25/25
max. watertemperatuur	°C	50
Omgevingstemperatuur	°C	5...40
Leeggewicht (transport-gewicht)	kg	76

Totaal gewicht (bedrijfs- klaar)	kg	102
Afmetingen batterijvak	mm	350 x 350
Bepaalde waarden conform EN 60335-2-72
Totale bewegingswaarde	m/s ^2	<2,5
Onzekerheid K	m/s ^2	0,2
Geluidsdrukniveau L _pA	dB(A)	66
Onzekerheid K _pA	dB(A)	1
Geluidskrachtniveau L _WA + onveiligheid K _WA	dB(A)	81

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Vloerreiniger

Type: 1.127-xxx

1.515-xxx

Van toepassing zijnde EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000: 2018

Toegepaste landelijke normen

De ondergetekenden handelen in opdracht en met volmacht van de directie.

H. Jenner

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert.

Informatie over het toebehoren en de reserveonderdelen vindt u op www.kaercher.com.
