GEBRUIKSAANWIJZING AD 560 Aerial

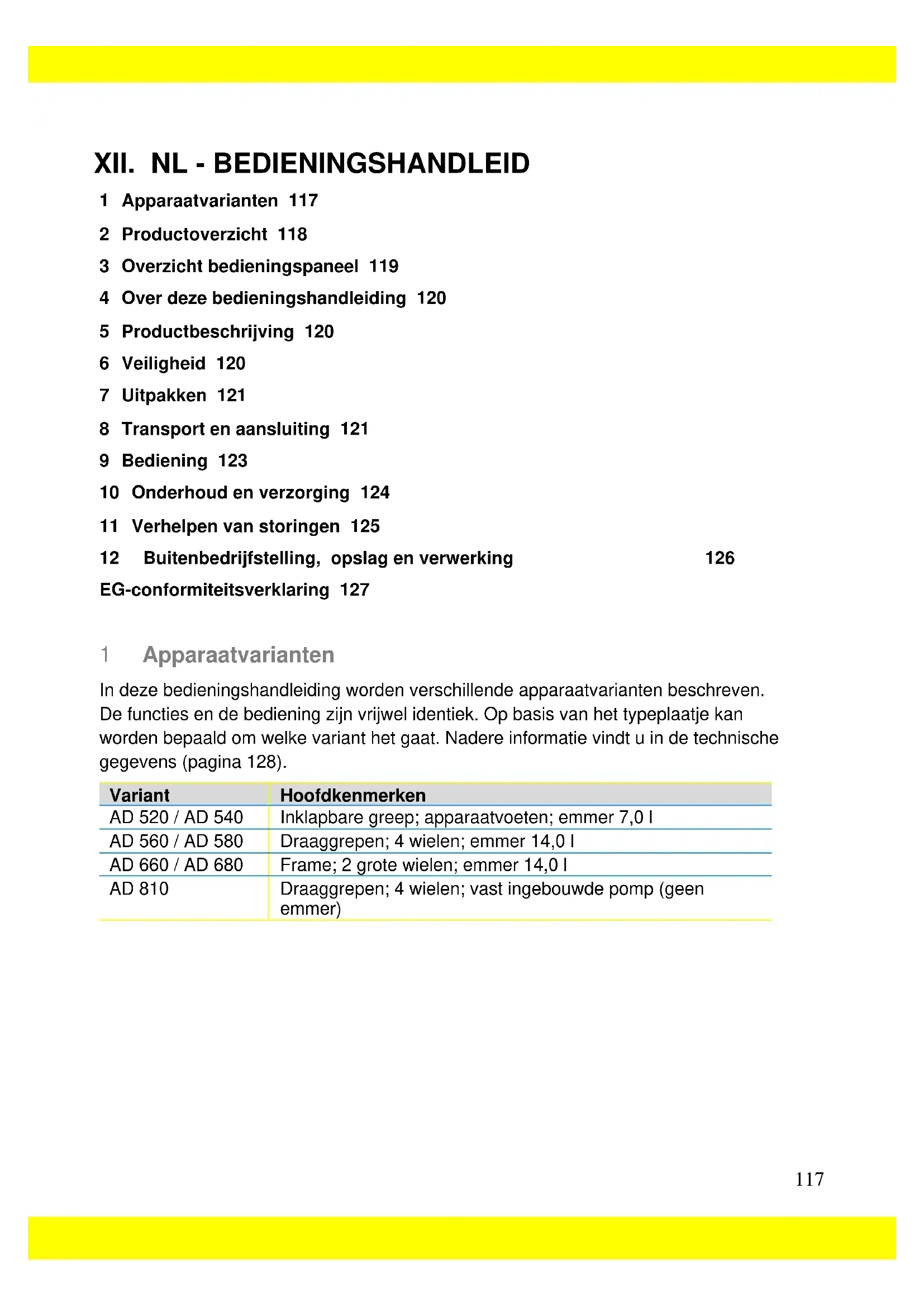

1 Apparaatvarianten 117 2 Productoverzicht 118 3 Overzicht bedieningspaneel 119 4 Over deze bedieningshandleiding 120 5 Productbeschrijving 120 6 Veiligheid 120 7 Uitpakken 121 8 Transport en aansluiting 121 9 Bediening 123 10 Onderhoud en verzorging 124 11 Verhelpen van storingen 125 12 Buitenbedrijfstelling, opslag en verwerking 126 EG-conformiteitsverklaring 127 1 Apparaatvarianten In deze bedieningshandleiding worden verschillende apparaatvarianten beschreven. De functies en de bediening zijn vrijwel identiek. Op basis van het typeplaatje kan worden bepaald om welke variant het gaat. Nadere informatie vindt u in de technische gegevens (pagina 128). Variant Hoofdkenmerken AD 520 / AD 540 Inklapbare greep; apparaatvoeten; emmer 7,0 l AD 560 / AD 580 Draaggrepen; 4 wielen; emmer 14,0 l AD 660 / AD 680 Frame; 2 grote wielen; emmer 14,0 l AD 810 Draaggrepen; 4 wielen; vast ingebouwde pomp (geen emmer)118 2 Productoverzicht

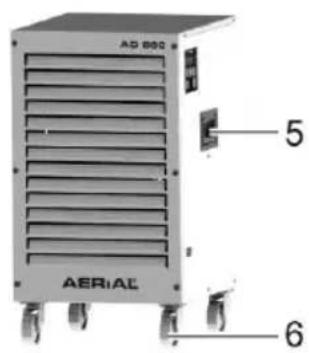

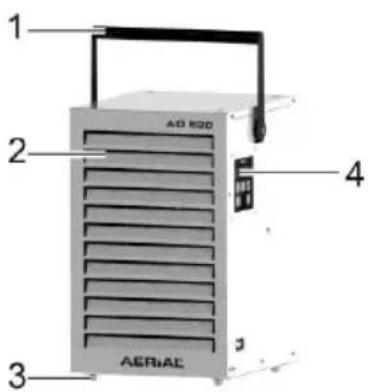

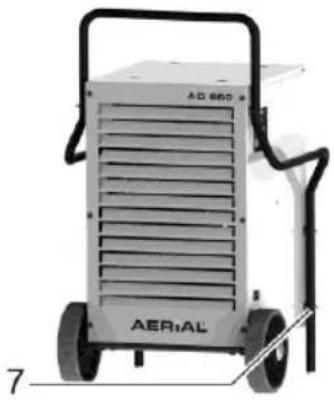

Afb. 1: Vooraanzicht

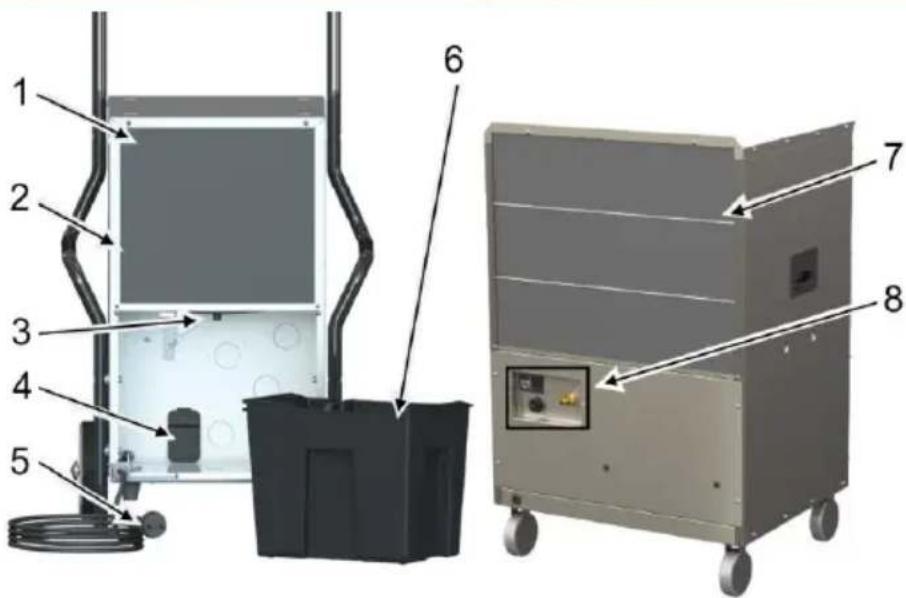

Afb. 2: Achteraanzicht

Aanzuigvlak met filter

Afvoeraansluiting voor een optionele afvoerslang

Aansluitingen voor pompkit/ dauwpuntkit (optioneel toebehoren)

Bedieningspunt pomp (alleen AD 810) met Amphenol-connector voor dauwpuntkit en verbindingsstuk119 3 Overzicht bedieningspaneel

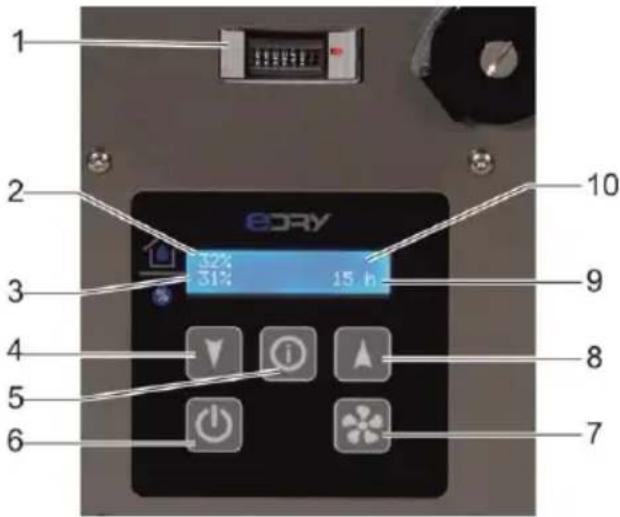

Afb. 3: Overzicht bedieningspaneel

Verbruiksmeter (MID) (niet voor AD 810, hier is de meter in de display inbegrepen)

Gewenste luchtvochtigheid

Luchtvochtigheid verlagen

Luchtvochtigheid verhogen

Toets Kort indrukken 5 sec. indrukken Display

Verlagen/verhogen van de luchtvochtigheid in stappen van 1% In het menu "Taal": Taal kiezen Verlagen/verhogen van de luchtvochtigheid in stappen van 5%

Inschakelen/uitschakelen van de luchtontvochtiger

Indien de netstekker vooraf is uitgetrokken en weer is aangesloten: weergave van de taal.

Sprache Deutsch Ventilator Stufe 1 Ventilator Stufe 2 Stop Start 45% 12345h120 4 Over deze bedieningshandleiding Deze bedieningshandleiding mag zonder schriftelijke toestemming van de fabrikant niet worden gereproduceerd, vermenigvuldigd of verspreid. Belangrijk: lees de handleiding zorgvuldig vóór gebruik. Bewaar de handleiding om deze later te kunnen raadplegen. 5 Productbeschrijving De luchtontvochtiger reguleert de luchtvochtigheid in de ruimte. Het condenswater dat daarbij ontstaat, wordt opgevangen in een emmer of weggepompt via een interne pomp (alleen AD 810). De luchtontvochtiger is voorzien van een automatische ontdooifunctie Leveringsomvang ◼ Luchtontvochtiger ◼ Emmer (in het apparaat) ◼ Bedieningshandleiding ◼ Alleen AD 810: afvoerslang 14 x 2 mm; snelkoppeling, slangklem 10-16

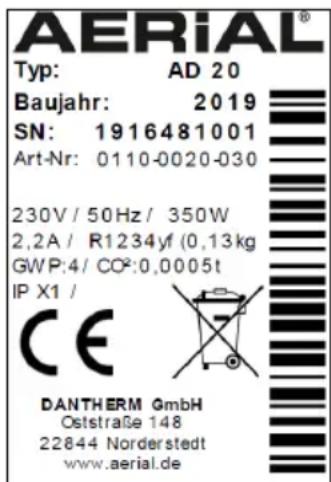

Optioneel toebehoren ◼ Pompkit ◼ Dauwpuntkit ◼ Muurconsole voor AD 520/540 ◼ Afvoerslang Typeplaatje Het typeplaatje bevindt zich op de behuizing. 6 Veiligheid Beoogd gebruik en gebruiksomstandigheden De luchtontvochtiger dient voor het ontvochtigen van lucht bij een atmosferische druk in gesloten binnenruimtes zoals kelders, garages en opslagloodsen. De luchtontvochtiger mag alleen in ruimtes met een grondoppervlak van meer dan 4 m

worden geplaatst, bediend en opgeslagen. De luchtontvochtiger mag alleen bij inachtneming van de technische gegevens worden gebruikt (pagina 1288). Het gebruik van de luchtontvochtiger is niet toegestaan voor personen met fysieke, sensorische of psychische beperkingen en kinderen. Elke gebruiker moet de bedieningshandleiding gelezen en begrepen hebben. Voorzienbaar verkeerd gebruik De luchtontvochtiger mag niet worden gebruikt:121 ◼ in ruimtes waar ontploffingsgevaar kan heersen; ◼ in ruimtes met een agressieve atmosfeer (bijv. veroorzaakt door chemicaliën); ◼ in ruimtes met water, waarvan de pH- waarde buiten het bereik van 7,0 tot 7,4 ligt; ◼ in ruimtes met zout of vloeistoffen met een zoutgehalte van > 1%, zoals zoutwaterbaden; ◼ in ruimtes met ozonbehandelde lucht, een hoge concentratie oplosmiddelen of hoog stofgehalte. Algemene veiligheidsvoorschriften WAARSCHUWING! Ontploffings-, verbrandings- en vergiftigingsgevaar door koelmiddelen! In het apparaat bevindt zich een reukloos, brandbaar koelmiddel dat bij onjuist gebruik kan leiden tot ontploffing, brand, letsel en vergiftiging. Het koelmiddelcircuit staat onder druk. Gebruik geen voorwerpen ter versnelling van het ontdooiproces. Berg de luchtontvochtiger niet op in ruimtes met permanente ontstekingsbronnen zoals open vuur, ingeschakelde gastoestellen of elektrische verwarmingen. De luchtontvochtiger mag niet worden aangeboord of aangestoken. Het apparaat mag alleen worden bediend in een ruimte met een grondoppervlak van meer dan 4 m

Alle werkzaamheden aan het koelmiddelcircuit mogen uitsluitend worden uitgevoerd door de fabrikant of door hem gemachtigde gekwalificeerde medewerkers. Voorafgaand aan de werkzaamheden moet het koelmiddelcircuit drukloos worden gemaakt via de ter beschikking gestelde voorzieningen. Neem de nationale voorschriften voor gasinstallaties in acht. Laat de koelmiddelen niet wegvloeien en gooi ze niet bij het huishoudelijk afval. Vermijd contact met koelmiddelen. WAARSCHUWING! Elektrische schok! Werkzaamheden aan onderdelen die onder spanning staan of water op onderdelen die onder spanning staan kunnen levensgevaarlijke elektrische schokken veroorzaken. Vermijd contact tussen water en onderdelen die onder spanning staan. Schakel de luchtontvochtiger altijd uit als het apparaat wordt verplaatst en verwijder de netstekker. Leeg het wateropvangreservoir altijd als het apparaat wordt verplaatst. Werkzaamheden aan elektrische onderdelen mogen uitsluitend worden uitgevoerd door de fabrikant of gemachtigde medewerkers. 7 Uitpakken Werkwijze

1. Controleer of de levering volledig is.

Neem in geval van schade of onvolledige levering contact op met de vakhandelaar.

2. Verwijder de verpakking en gooi deze

weg conform de lokale regelgeving. 8 Transport en aansluiting Transport WAARSCHUWING! Beknelling door verlies aan stabiliteit! Transporteer de luchtontvochtiger rechtop en beveilig het apparaat tegen kantelen of wegglijden. Plaats de luchtontvochtiger op een vlakke en vaste ondergrond.122 WAARSCHUWING! Beknelling of snijwonden door in het rooster van de luchtfilter te grijpen! Transporteer de luchtontvochtiger aan de grepen. Grijp niet in de luchtfilter. VOORZICHTIG! Beknelling of ergonomische schade bij transport van de luchtontvochtiger! Transporteer de luchtontvochtiger aan de grepen. Transporteer zware apparaten met twee personen. Werkwijze

1. Controleer of de emmer leeg is resp. of

het condenswater is weggepompt (AD 810).

2. Controleer of de afvoerslang

(optioneel) en de netkabel van het apparaat zijn verwijderd.

4. Transporteer de luchtontvochtiger naar

de gebruiksplaats. Draag zware apparaten zonder wielen met twee personen.

5. AD 560/AD580/AD810: Zet de remmen

van de wielen vast om het apparaat te beveiligen. OPMERKING: de lucht moet vrij kunnen circuleren. Dek de luchtopeningen niet af. De vrije ruimte voor de luchtuitlaat en luchtfilter moet minstens 1 m bedragen. Emmer klaarzetten Geldt niet voor AD 810 of indien een optionele afvoerslang is aangesloten. Werkwijze Schuif de emmer in de luchtontvochtiger. AD 810:Afvoerslang aansluiten Bij het apparaat AD 810 moet altijd de meegeleverde afvoerslang worden aangesloten. LET OP! Onvoldoende prestatie van het apparaat! Buig de afvoerslang niet. Zet geen voorwerpen op de slang. Werkwijze

1. Bevestig de snelkoppeling aan de

afvoerslang en zet deze vast met de slangklem.

2. Bevestig de meegeleverde afvoerslang

aan de achterzijde van het apparaat aan het verbindingsstuk.

3. Leid de afvoerslang weg van de

luchtontvochtiger naar een afvoer of een geschikte container (maximaal hoogteverschil: 4 m). Optionele afvoerslang aansluiten Zo nodig kan bij alle apparaten (behalve AD 810) het condenswater via een afvoerslang worden weggeleid in plaats van naar de emmer. Ga hiertoe als volgt te werk: LET OP! Onvoldoende prestatie van het apparaat! Steek het einde van de slang niet het water (wateropstuwing mogelijk). Buig de afvoerslang niet. Zet geen voorwerpen op de slang. Werkwijze

1. Verwijder de emmer.

2. Bevestig een geschikte slang (12 x 2

mm) met een buisklem aan de afvoeruitlaat.123

3. Controleer of het einde van de slang

dieper ligt dan het begin van de slang bij de afvoeruitlaat. Het hoogteverschil moet minstens 5% zijn (5 cm/meter).

4. Schuif de bovenste afdekplaat voor de

uitsparing. Draai hiertoe de schroef op de afdekplaat los en schuif de afdekplaat naar links.

5. Leid de afvoerslang weg naar een

afvoer of een geschikte container. Elektrische aansluiting Werkwijze

1. Controleer of de netspanning

overeenkomt met de voedingsspanning in de technische gegevens.

2. Bescherm de contactdoos en het

voedingsnet voldoende.

3. In vochtige ruimtes en/of op

bouwterreinen moet een aardlekschakelaar worden geïnstalleerd.

4. Controleer of de netstekker geschikt is

voor de contactdoos van het gebouw.

5. Controleer of de gebruikte contactdoos

9 Bediening Taal instellen Werkwijze

1. Controleer of de luchtontvochtiger is

uitgeschakeld en de netstekker is verwijderd.

2. Steek de netstekker in de contactdoos.

3. Houd de toets 5 seconden

6. Wacht 3 seconden tot de gekozen taal

niet meer knippert. De taal kan tijdens de bediening niet worden gewijzigd. Ruimte ontvochtigen OPMERKING: laat de luchtontvochtiger vóór ingebruikname, na het transport en na langere opslag ca. 15 minuten in zijn definitieve positie rusten. Werkwijze

1. Controleer of het condenswater via

een afvoerslang of naar de emmer kan wegstromen.

2. Druk op de toets .

Op de display knippert "Start". Het apparaat treedt in werking. Zolang "Stop" of "Start" knippert, is bediening niet mogelijk.

3. Stel de gewenste vochtigheid in met

behulp van de pijltjestoetsen . De luchtontvochtiger start alleen als de actuele luchtvochtigheid hoger is dan de gewenste luchtvochtigheid.124

4. Kies de ventilatorstand. Druk hiertoe

op de toets . De luchtontvochtiger werkt tot de gewenste luchtvochtigheid is bereikt of de emmer vol is; dan stopt het apparaat. Emmer legen De display toont "Eimer entleeren". Werkwijze

Vochtigheid bereikt De display toont "Feuchte erreicht". De ingestelde gewenste luchtvochtigheid is lager dan de actuele luchtvochtigheid. Werkwijze Verlaag zo nodig de gewenste luchtvochtigheid of stel deze in op continubedrijf (continubedrijf 31% tot 70%). AD 810: Water wegpompen Het condenswater kan zo nodig als volgt worden weggepompt: Werkwijze

1. Controleer of de afvoerslang naar een

afvoer of een geschikte container leidt.

2. Schakel de pomp in op het

bedieningspunt van de pomp. Bedien hiertoe de tuimelschakelaar en houd deze ingedrukt tot het condenswater is weggepompt.

Uitschakelen Werkwijze

1. Leeg de emmer indien nodig of pomp

water weg bij AD 810.

2. Druk op de toets .

10 Onderhoud en verzorging WAARSCHUWING! Gezondheidsschade door stof! Reinig de luchtontvochtiger en filter met perslucht uitsluitend in een open omgeving. Draag een beschermend masker en een veiligheidsbril. LET OP! Materiële schade! Poetsmiddelen kunnen oppervlakken beschadigen. Gebruik uitsluitend milde reinigingsmiddelen. Gebruik uitsluitend originele reserveonderdelen. Reiniging en inspectie Werkwijze

1. Schakel de luchtontvochtiger uit.

2. Trek de netstekker uit de contactdoos.

3. Verwijder de luchtfilter en reinig (bijv.

met een stofzuiger) of vervang deze.

4. Controleer de afvoeruitlaat en de evt.

aangesloten afvoerslang.

5. Plaats de gereinigde filter of een

nieuwe filter. Gebruik uitsluitend originele filters.

6. Sluit de netkabel aan.

7. Schakel de luchtontvochtiger zo nodig

in. Reserveonderdelen en klantenservice Bij vragen over de luchtontvochtiger of indien reserveonderdelen nodig zijn, kunt u contact opnemen met een officiële distributeur of met AERIAL-service.125 11 Verhelpen van storingen Bij storingen moet u de volgende punten te controleren. Neem zo nodig contact op met AERIAL- service.

WAARSCHUWING! Vergiftiging door koelmiddelen, brandwonden, beknelling of elektrische schok tijdens onderhoudswerkzaamheden! Reparaties of onderhoudswerkzaamheden mogen uitsluitend worden uitgevoerd door de fabrikant of gemachtigde medewerkers. Schakel de luchtontvochtiger bij storingen uit en beveilig het apparaat tegen herinschakeling. Laat hete onderdelen voldoende afkoelen vóór het uitvoeren van werkzaamheden. Foutmeldingen Displayweergave Mogelijke oorzaak Oplossing

Filter vervuild. Reinig de filter of vervang deze indien nodig. Apparaat defect. Neem contact op met AERIAL- service.

Buitentemperatuur < 1 °C of > 34 °C (Stufe 2) resp. < 1 °C of > 31 °C (Stufe 1) Apparaat start automatisch weer op zodra de temperatuur weer ligt in het bereik van > 5 °C en < 30°C.

Ruimtesensor defect Neem contact op met AERIAL- service. Storingen Probleem Mogelijke oorzaak Oplossing

De luchtontvochtiger levert een slechte en/of geen ontvochtigingsprestatie. De luchtfilter is vervuild. De luchtontvochtiger krijgt te weinig lucht. Vervuilde filters kunnen het apparaat op den duur beschadigen. Reinig de filter of vervang deze indien nodig.

De luchtontvochtiger is buiten bedrijf/ ventilator en compressor werken niet. De luchtontvochtiger is uitgeschakeld. Schakel de luchtontvochtiger in. De luchtontvochtiger krijgt geen stroom. Controleer de stroomvoorziening.

Sensor Fehler Sensor Fehler Raumtemperatur 35 °C Pumpe defekt Fehler126 12 Buitenbedrijfstelling, opslag en verwerking Buitenbedrijfstelling Werkwijze

1. Schakel de luchtontvochtiger uit.

3. Trek de netstekker uit de

4. Dek de luchtontvochtiger af met een

doek ter bescherming tegen stof. Opslag VOORZICHTIG! Letsel! Stapel niet meer dan twee luchtontvochtigers op elkaar. AD 810 kan niet worden gestapeld! Beveilig de luchtontvochtiger tegen kantelen. Werkwijze Sla de luchtontvochtiger op bij 0 °C tot +40 °C. Verwerking LET OP! Gevaar door materialen en stoffen Sorteer materialen naar type en overeenkomstig de plaatselijke recyclingsvoorschriften. Neem voor het verwijderen van grondstoffen en hulpstoffen de plaatselijke voorschriften en informatie in de veiligheidsgegevensbladen in acht.

Gooi de luchtontvochtiger niet weg bij het huishoudelijk afval, maar overeenkomstig de wettelijke bepalingen.127 EG-conformiteitsverklaring EG-conformiteitsverklaring in de zin van de Machinerichtlijn 2006/42/EG bijlage II 1.A Fabrikant: Dantherm Gmbh Oststrasse 148 22844 Norderstedt Product: luchtontvochtiger Blue Dry

Productnr.: AD520 / D540 / AD560 / AD580 / AD660 / AD680 / AD810 Functionele beschrijving: De luchtontvochtiger dient voor het ontvochtigen van lucht bij atmosferische druk in gesloten ruimtes. Er wordt uitdrukkelijk verklaard dat het product voldoet aan de relevante bepalingen van de volgende richtlijnen:

• 2006/42/EG Machinerichtlijn

• 2014/30/EU Richtlijn inzake elektromagnetische compatibiliteit (EMC) De volgende geharmoniseerde normen zijn toegepast: EN 60335-1:2012 EN 60335-2-40:2003 EN 60204-1:2006 EN378-2:2016 De gevolmachtigde voor het samenstellen van de technische documentatie: Manfred Föhlisch - Oststrasse 148 - 22844 Norderstedt
