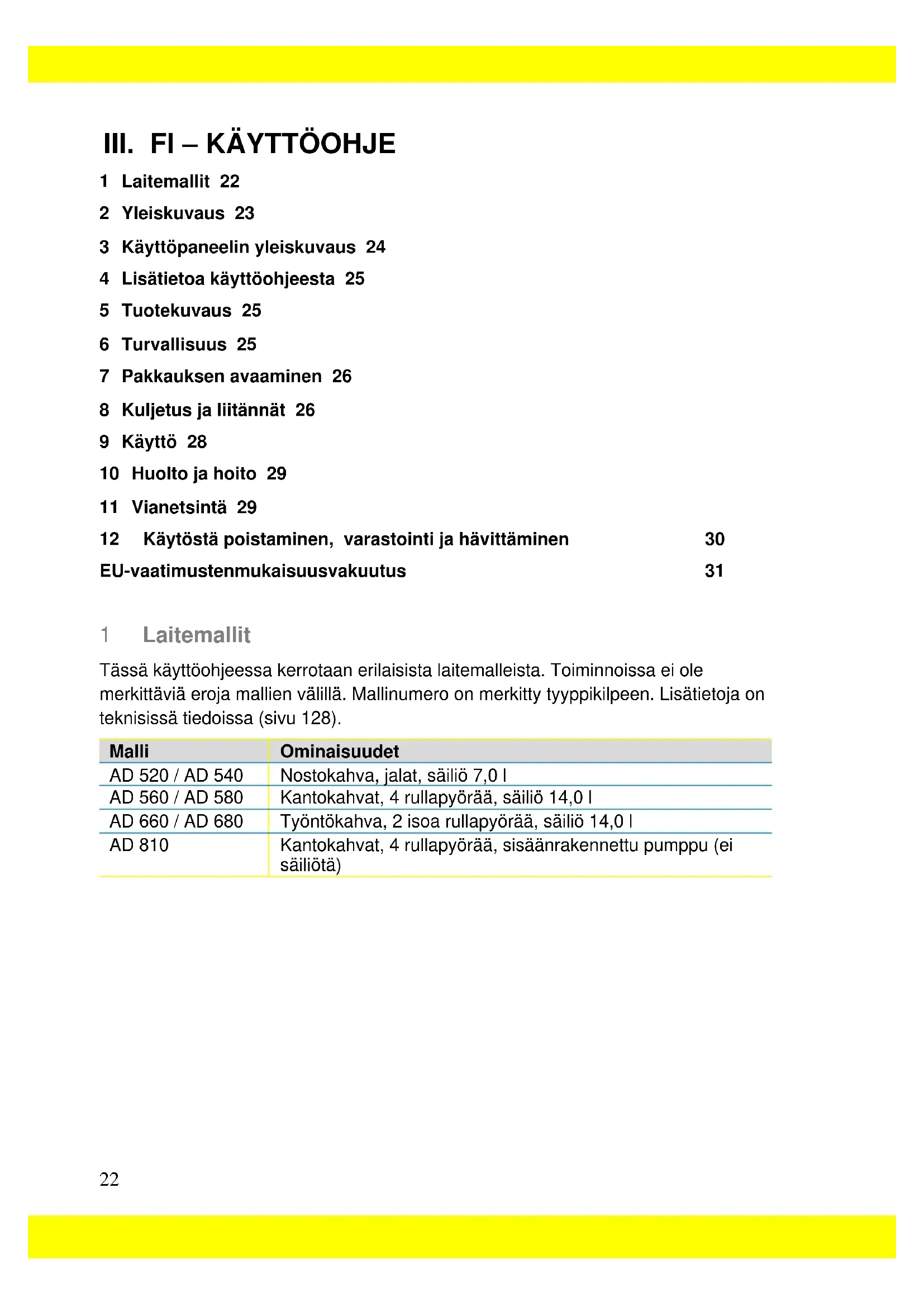

1 Laitemallit 22 2 Yleiskuvaus 23 3 Käyttöpaneelin yleiskuvaus 24 4 Lisätietoa käyttöohjeesta 25 5 Tuotekuvaus 25 6 Turvallisuus 25 7 Pakkauksen avaaminen 26 8 Kuljetus ja liitännät 26 9 Käyttö 28 10 Huolto ja hoito 29 11 Vianetsintä 29 12 Käytöstä poistaminen, varastointi ja hävittäminen 30 EU-vaatimustenmukaisuusvakuutus 31 1 Laitemallit Tässä käyttöohjeessa kerrotaan erilaisista laitemalleista. Toiminnoissa ei ole merkittäviä eroja mallien välillä. Mallinumero on merkitty tyyppikilpeen. Lisätietoja on teknisissä tiedoissa (sivu 128). Malli Ominaisuudet AD 520 / AD 540 Nostokahva, jalat, säiliö 7,0 l AD 560 / AD 580 Kantokahvat, 4 rullapyörää, säiliö 14,0 l AD 660 / AD 680 Työntökahva, 2 isoa rullapyörää, säiliö 14,0 l AD 810 Kantokahvat, 4 rullapyörää, sisäänrakennettu pumppu (ei säiliötä)23 2 Yleiskuvaus

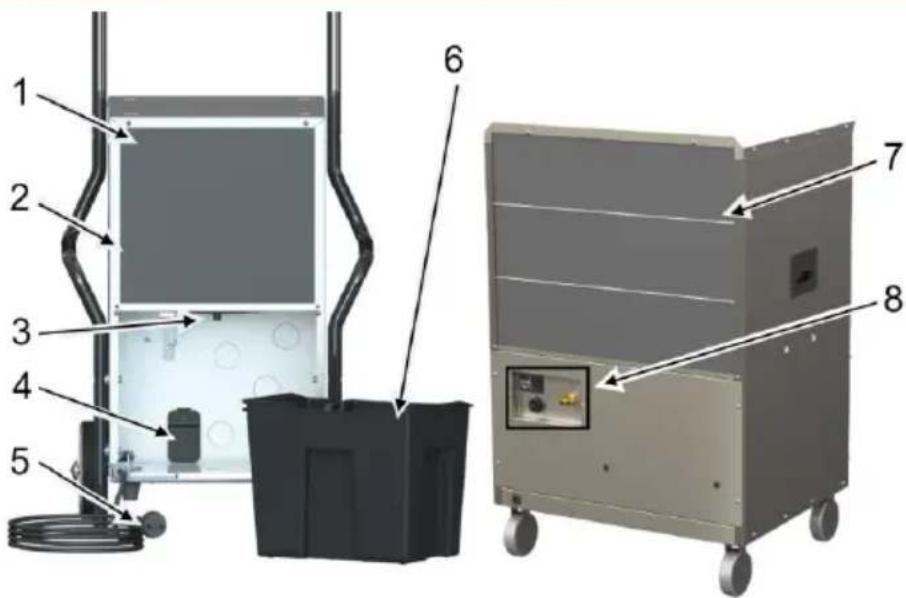

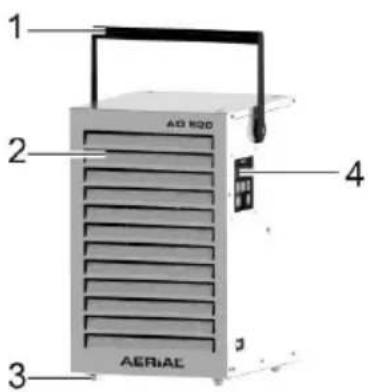

Ilmanottoaukko ja suodatin

Valinnaisen poistoletkun liitäntä

Liitännät pumppusarjalle/ kastepisteanturille (valinnaisia lisävarusteita)

Pumpun käyttöpainike (vain AD 810), Amphenol-liitäntä kastepisteanturille ja sovitin24 3 Käyttöpaneelin yleiskuvaus

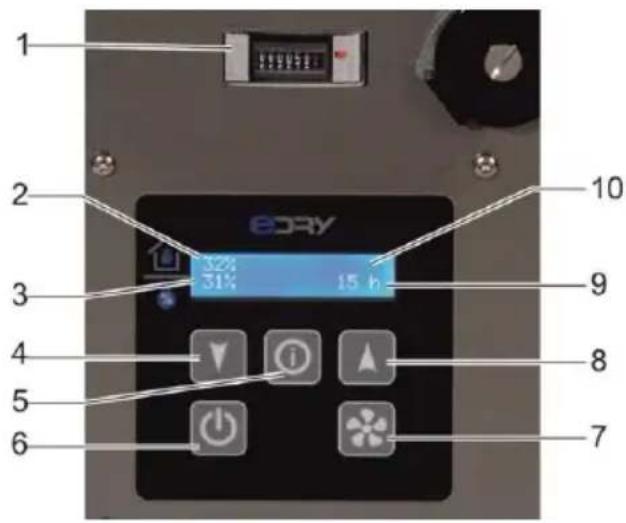

Kuva 3: Käyttöpaneelin yleiskuvaus

Kilowattituntimittari (MID) (ei AD 810, jossa mittari on näytöllä)

Todellinen ilmankosteus

Asetettu ilmankosteus

Ilmankosteusarvon pienentäminen

Ilmankosteusarvon suurentaminen

Painike Lyhyt painallus 5 sekunnin painallus Näyttö

Pienentää/suurentaa asetettua ilmankosteutta 1 %:lla Kielivalikossa: muuttaa kielivalintaa Pienentää/suurentaa asetettua ilmankosteutta 5 %:lla

Käynnistää/sammuttaa kuivaimen

Muuttaa tuuletusnopeutta Korkea: nopea tuuletus Matala: hidas tuuletus

Kun pistoke on ensin irrotettu ja sitten kytketty: näyttää kielivalinnan

Kieli saksa Puhallin nopeus Matala Puhallin nopeus Korkea Stop Start 45% 12345h25 4 Lisätietoa käyttöohjeesta Tätä käyttöohjetta ei saa kopioida, monistaa tai levittää ilman valmistajan kirjallista lupaa. Tärkeää: Lue ohje huolellisesti ennen laitteen käyttöä. Säilytä ohje myöhempää käyttöä varten. 5 Tuotekuvaus Ilmankuivain säätelee tilan ilmankosteutta. Käytön aikana syntynyt kondenssivesi ohjataan säiliöön tai pumpataan pois sisäänrakennetulla pumpulla (vain AD 810 -mallissa). Kuivaimessa on automaattinen sulatustoiminto. Toimituksen sisältö ◼ Ilmankuivain ◼ Säiliö (laitteessa) ◼ Käyttöohje ◼ Vain AD 810: poistoletku 14 × 2 mm, pikaliitin, letkunkiristin 10– 16 mm Valinnaiset lisävarusteet ◼ Pumppusarja ◼ Kastepisteanturi ◼ Seinäteline (AD 520/540) ◼ Poistoletku Tyyppikilpi Tyyppikilpi on laitteen kotelossa. 6 Turvallisuus Asianmukainen käyttö ja käyttöedellytykset Ilmankuivain poistaa ilmasta kosteutta normaalissa ilmanpaineessa suljetuissa tiloissa, kuten kellareissa, autotalleissa ja varastohalleissa. Ilmankuivainta saa käyttää ja säilyttää vain tiloissa, joiden pinta-ala on yli 4 m

Ilmankuivainta saa käyttää vain teknisten tietojen (sivu 128) mukaisesti. Lapset tai fyysisiltä, sensorisilta ja henkisiltä kyvyiltään rajoittuneet henkilöt eivät saa käyttää laitetta. Jokaisen käyttäjän on luettava käyttöohje ja ymmärrettävä sen sisältö. Ennakoitava väärinkäyttö Ilmankuivainta ei saa sijoittaa ◼ räjähdysvaaralliseen tilaan ◼ aggressiiviseen ympäristöön (esimerkiksi kemikaaleista johtuen) ◼ tilaan, jossa veden pH-arvo on alle 7,0 tai yli 7,4 ◼ tilaan, jossa suolan tai nesteen suolan pitoisuus on yli 1 % (esimerkiksi suolakylpyhuoneet) ◼ tilaan, jossa on otsonoitua ilmaa tai paljon liuottimia tai pölyä. Yleiset turvallisuusohjeet VAROITUS! Kylmäaineen aiheuttama räjähdys-, palo- ja myrkytysvaara! Laitteessa on hajutonta ja syttyvää kylmäainetta, joka voi väärin käytettynä aiheuttaa räjähdyksen, tulipalon, myrkytyksen tai muita henkilövahinkoja. Kylmäainepiiri on paineistettu. Sulatustoimintoa ei saa nopeuttaa minkäänlaisilla apuvälineillä.26 Ilmankuivainta ei saa säilyttää tilassa, jossa on pysyviä syttymislähteitä, kuten avotulta, käynnissä olevia kaasulaitteita tai sähkölämmittimiä. Ilmankuivainta ei saa porata tai polttaa. Laitetta saa käyttää vain sellaisissa tiloissa, joiden pinta-ala on yli 4 m

Kylmäainepiiriä koskevat työt on jätettävä valmistajalle tai tämän valtuuttamalle ammattilaiselle. Kylmäainepiiri on tyhjennettävä asianmukaisesti ennen sitä koskevia töitä. Kansallisia kaasuasennusmääräyksiä on noudatettava. Kylmäainetta ei saa päästää ilmaan tai hävittää talousjätteenä. Vältä kosketusta kylmäaineen kanssa. VAROITUS! Sähköiskun vaara! Jännitteisten osien käsitteleminen tai jännitteisissä osissa oleva vesi voi aiheuttaa hengenvaarallisen sähköiskun. Vältä veden joutumista kosketuksiin jännitteisten osien kanssa. Sammuta kuivain ja irrota pistoke aina ennen laitteen siirtämistä. Tyhjennä vesisäiliö aina ennen laitteen siirtämistä. Sähköosia koskevat työt on jätettävä valmistajalle tai valtuutetulle ammattilaiselle. 7 Pakkauksen avaaminen Toimintaohjeet

1. Tarkista, että toimitus sisältää kaikki

osat ja ne ovat ehjiä. Jos havaitset puutteita tai vaurioita, ota yhteyttä jälleenmyyjään.

2. Poista pakkausmateriaalit ja hävitä ne

paikallisten määräysten mukaisesti. 8 Kuljetus ja liitännät Kuljetus VAROITUS! Laitteen kaatumisen aiheuttama puristumisvaara! Ilmankuivain on kuljetettava pystyasennossa ja niin, ettei se pääse kaatumaan tai liukumaan. Ilmankuivain on sijoitettava tasaiselle ja tukevalle alustalle. VAROITUS! Säleikön aiheuttama puristumis- ja leikkautumisvaara! Kun kuljetat ilmankuivainta, pidä kiinni kahvoista. Älä pidä kiinni suodattimesta. HUOMIO! Ilmankuivaimen kuljettamisen aiheuttama puristumis- ja loukkaantumisvaara! Kun kuljetat ilmankuivainta, pidä kiinni kahvoista. Painavia laitteita on kuljetettava kahden henkilön voimin. Toimintaohjeet

1. Varmista, että säiliö on tyhjä tai

kondenssivesi on pumpattu pois (AD 810).

2. Varmista, että poistoletku (valinnainen)

ja virtajohto on irrotettu laitteesta.

4. Siirrä ilmankuivain sen käyttöpaikkaan.

Painavia pyörättömiä laitteita on kuljetettava kahden henkilön voimin.

5. AD560/AD580/AD810 Lukitse

rullapyörien jarrut, jotta laite ei pääse liikkumaan. HUOMAUTUS: Ilman on päästävä kiertämään vapaasti. Ilma-aukkoja ei saa peittää. Ilmanpoistoaukon ja suodattimen eteen on jätettävä vähintään 1 metri vapaata tilaa.27 Säiliön asentaminen Ei koske AD 810 -mallia tai laitteita, jotka on varustettu valinnaisella poistoletkulla. Toimintaohjeet Aseta säiliö ilmankuivaimeen. AD 810: Poistoletkun liittäminen AD 810 -malliin on liitettävä toimituksen sisältämä poistoletku. HUOMIO! Suorituskyvyn alenemisen vaara! Poistoletkua ei saa taittaa. Letkuun ei saa työntää esineitä. Toimintaohjeet

1. Kiinnitä pikaliitin poistoletkuun ja

varmista kiinnitys letkunkiristimellä.

2. Kiinnitä poistoletku laitteen

taustapuolella olevaan sovittimeen.

3. Aseta letkun pää poistoviemäriin tai

kondenssivedelle tarkoitettuun astiaan (korkeusero enintään 4 m). Valinnaisen poistoletkun liittäminen Tarvittaessa kaikkien laitteiden (AD 810 -mallia lukuun ottamatta) kondenssiveden poistamiseen voidaan käyttää poistoletkua säiliön sijaan. Huomioi tällöin seuraavat seikat: HUOMIO! Suorituskyvyn alenemisen vaara! Letkun pää ei saa koskettaa vettä (vesi voi nousta takaisin letkuun). Poistoletkua ei saa taittaa. Letkuun ei saa työntää esineitä. Toimintaohjeet

1. Ota säiliö pois laitteesta.

2. Kiinnitä letku (12 × 2 mm)

letkunpidikkeen avulla poistoliitäntään.

3. Varmista, että letkun pää on liitännän

päätä syvemmällä. Kaltevuuden on oltava vähintään 5 % (5 cm/m).

4. Siirrä ylempi peitelevy aukon eteen

löysäämällä peitelevyn ruuvia ja liu’uttamalla peitelevyä vasemmalle.

5. Aseta letkun pää poistoviemäriin tai

kondenssivedelle tarkoitettuun astiaan. Sähköliitäntä Toimintaohjeet

1. Varmista, että verkkojännite vastaa

teknisissä tiedoissa annettua jännitettä.

2. Varmista pistorasian ja sähköverkon

3. Märkätiloissa ja rakennustyömailla on

käytettävä vikavirtasuojakytkintä.

4. Varmista, että pistoke soveltuu

käytettäväksi pistorasian kanssa.

5. Varmista, että pistorasia on

6. Työnnä pistoke pistorasiaan.28

9 Käyttö Kielen valinta Toimintaohjeet

1. Varmista, että ilmankuivaimen virta on

sammutettu ja pistoke on irrotettu pistorasiasta.

2. Työnnä pistoke pistorasiaan.

3. Pidä painiketta painettuna viiden

4. Näytöllä näkyy valittu kieli.

5. Valitse haluamasi kieli nuolipainikkeilla

6. Odota kolme sekuntia, jolloin valittu

kieli lakkaa vilkkumasta. Kieltä ei voi vaihtaa laitteen käytön aikana. Ilmankuivaustoiminto HUOMAUTUS: Ennen käyttöönottoa sekä kuljettamisen ja pidemmän varastoinnin jälkeen ilmankuivain on ensin siirrettävä käyttöpaikalleen, minkä jälkeen on odotettava 15 minuuttia ennen sen käynnistämistä. Toimintaohjeet

1. Varmista, että kondenssivesi pääsee

valumaan poistoletkun kautta tai säiliöön.

2. Paina painiketta .

Näyttöruudulla vilkkuu ”Start”. Ilmankuivaustoiminto käynnistyy. Käyttöpaneelin painikkeita voi painaa vasta, kun ”Stop” tai ”Start” lakkaa vilkkumasta näytöllä.

3. Aseta haluamasi ilmankosteus

nuolipainikkeilla . Ilmankuivain käynnistyy vain, jos todellinen ilmankosteus on asetettua ilmankosteutta korkeampi.

4. Valitse tuuletusnopeuden taso

painamalla painiketta . Ilmankuivaustoiminto pysyy käynnissä, kunnes asetettu ilmankosteus saavutetaan tai säiliö täyttyy. Säiliön tyhjentäminen Näytöllä kehotetaan tyhjentämään säiliö (”tankki taeynnae”). Toimintaohjeet

Asetetun ilmankosteuden saavuttaminen Näytöllä todetaan, että asetettu ilmankosteus on saavutettu (”Kosteus OK”). Asetettu ilmankosteus on tällöin pienempi kuin todellinen ilmankosteus. Toimintaohjeet Pienennä tarvittaessa ilmankosteuden asetusarvoa tai ota käyttöön jatkuva ilmankuivaustoiminto (31–70 %). AD 810: veden pumppaaminen Tarvittaessa kondenssivesi voidaan pumpata laitteesta seuraavasti: Toimintaohjeet

1. Varmista, että letkun pää on asetettu

poistoviemäriin tai kondenssivedelle tarkoitettuun astiaan.

2. Käynnistä pumppu painamalla pumpun

käyttöpainiketta. Aloita pumppaus vipukytkimen avulla ja pidä se kytkettynä niin kauan, kunnes kondenssivesi on pumpattu laitteesta.29 Sammuttaminen Toimintaohjeet

1. Tarvittaessa poista vesi tyhjentämällä

säiliö tai pumppaamalla (AD 810).

2. Paina painiketta .

10 Huolto ja hoito VAROITUS! Pölyn aiheuttama terveyshaittojen vaara! Ilmankuivaimen ja suodattimen saa puhdistaa paineilmalla vain avoimessa tilassa. Käytä hengityssuojainta ja suojalaseja. HUOMIO! Esinevahingon vaara! Puhdistusaineet voivat vaurioittaa laitteen pintoja. Käytä vain mietoja puhdistusaineita. Käytä vain hyväksyttyjä alkuperäisvaraosia. Puhdistaminen ja tarkastus Toimintaohjeet

3. Irrota suodatin. Puhdista se esimerkiksi

imuroimalla tai vaihda se tarvittaessa.

4. Tarkasta poistoliitännän ja mahdollisen

5. Aseta puhdistettu tai uusi suodatin

paikalleen. Käytä vain hyväksyttyjä alkuperäissuodattimia.

6. Työnnä pistoke pistorasiaan.

7. Käynnistä ilmankuivain tarvittaessa.

Varaosat ja asiakaspalvelu Jos sinulla on kysyttävää laitteen toiminnasta tai tarvitset varaosia, ota yhteyttä jälleenmyyjään tai AERIAL- huoltoon. 11 Vianetsintä Jos laite ei toimi oikein, käy läpi seuraavat kohdat. Ota tarvittaessa yhteyttä AERIAL- huoltoon. VAROITUS! Huollon aikana on olemassa kylmäaineen aiheuttaman myrkytyksen sekä tulipalon, puristumisen ja sähköiskun vaara! Huolto- ja korjaustyöt on jätettävä valmistajalle tai valtuutetulle ammat- tilaiselle. Jos ilmankuivain ei toimi oikein, sam- muta se ja estä uudelleenkäynnis- täminen. Anna kuumenneiden osien jäähtyä riittävästi ennen töiden aloittamista.30 Vikailmoitukset Näytön teksti Mahdollinen syy Ratkaisu

Suodatin on likainen. Puhdista suodatin tai vaihda se tarvittaessa. Laitteessa on toimintahäiriö. Ota yhteyttä AERIAL-huoltoon.

Pumpussa on toimintahäiriö. Ota yhteyttä AERIAL-huoltoon.

Ulkolämpötila on < 1 °C tai > 34 °C (Korkea) tai < 1 °C tai > 31 °C (Matala). Ilmankuivaustoiminto käynnistyy automaattisesti, kun lämpötila on > 5 °C tai < 30°C.

Anturissa on toimintahäiriö. Ota yhteyttä AERIAL-huoltoon. Viat Ongelma Mahdollinen syy Ratkaisu

Ilmankuivain poistaa kosteutta vain heikosti tai ei lainkaan. Suodatin on likainen. Ilmankuivain saa liian vähän ilmaa. Likaantuneet suodattimet voivat vaurioittaa laitetta ajan mittaan. Puhdista suodatin tai vaihda se tarvittaessa.

Ilmankuivaustoiminto ei käynnisty / tuuletin ja kompressori eivät toimi. Ilmankuivain on sammutettu. Käynnistä ilmankuivain. Ilmankuivaimen virransyöttö on katkaistu. Tarkista kytkennät.

12 Käytöstä poistaminen, varastointi ja hävittäminen Käytöstä poistaminen Toimintaohjeet

1. Sammuta ilmankuivain.

2. Poista vesi tyhjentämällä säiliö tai

4. Suojaa ilmankuivain pölyltä peittämällä

se kankaalla. Varastointi HUOMIO! Loukkaantumisvaara! Päällekkäin saa pinota korkeintaan kaksi ilmankuivainta. AD 810 -malli ei ole pinottava! Varmista, että ilmankuivain ei pääse kaatumaan. Toimintaohjeet Ilmankuivaimen varastointilämpötila on 0 °C – +40 °C. Anturivika Huonelaempoetila 35 °C Haeirioe Pumppu Virhe31 Hävittäminen HUOMIO! Materiaalien ja aineiden aiheuttama vaara Lajittele materiaalit ja hävitä ne paikallisten jätemääräysten mukaisesti. Noudata lisä- ja polttoaineiden hävittämisessä paikallisia määräyksiä ja käyttöturvallisuustiedotteen vaatimuksia.

Ilmankuivainta ei saa hävittää talousjätteenä, vaan se on kierrätettävä voimassa olevan lainsäädännön mukaisesti. EU-vaatimustenmukaisuusvakuutus EU-vaatimustenmukaisuusvakuutus konedirektiivin 2006/42/EY liitteen II 1.A mukaisesti Valmistaja: Dantherm Gmbh Oststrasse 148 22844 Norderstedt Tuote: Ilmankuivain Blue Dry

Tuotenumero: AD520 / D540 / AD560 / AD580 / AD660 / AD680 / AD810 Toiminnan kuvaus: Ilmankuivain poistaa ilmasta kosteutta normaalissa ilmanpaineessa suljetuissa tiloissa. Vakuutamme täten, että tuote on seuraavien direktiivien oleellisten vaatimusten mukainen:

• 2006/42/EG konedirektiivi

• 2014/30/EU direktiivi sähkömagneettisesta yhteensopivuudesta (EMC). Seuraavia yhdenmukaistettuja standardeja on noudatettu: EN 60335-1:2012 EN 60335-2-40:2003 EN 60204-1:2006 EN378-2:2016 Teknisen dokumentaation laatimiseen valtuutettu henkilö: Manfred Föhlisch - Oststrasse 148 - 22844 Norderstedt
