BRUKSANVISNING AD 560 Aerial

2. Sørg for at sikre stikkontakt og

4. Kontrollér, at netstikket er egnet til

stikkontakten i bygningen.

5. Kontrollér, at den benyttede stikkontakt

6. Sæt netstikket i stikkontakten.

2. Sæt netstikket i.

3. Tag luftfilteret ud, og rengør det (f.eks.

6. Sæt strømkablet i.

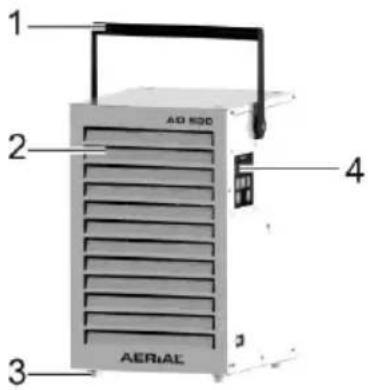

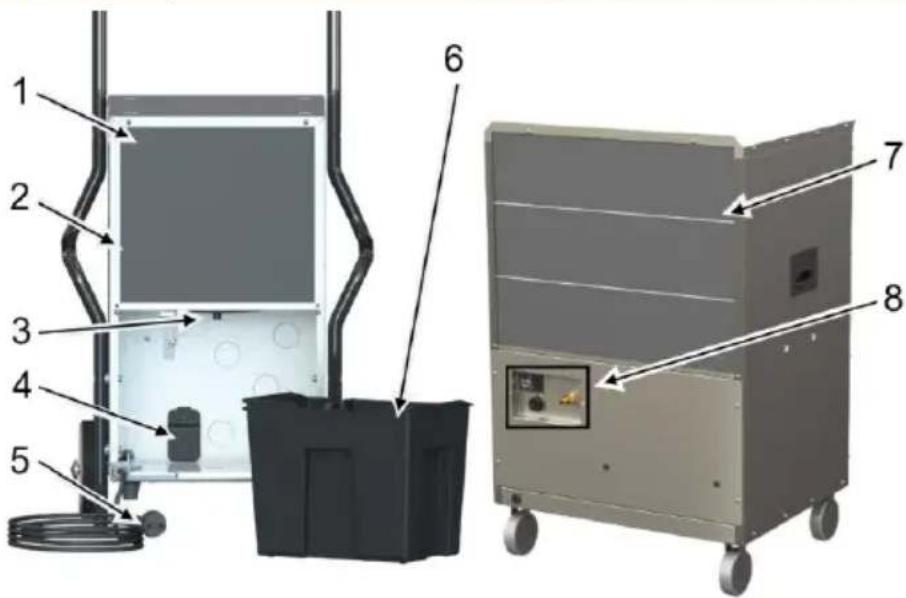

1 Luftavfuktervarianter 64 2 Produktoversikt 65 3 Oversikt over kontrollpanelet 66 4 Om denne bruksanvisningen 67 5 Produktbeskrivelse 67 6 Sikkerhet 67 7 Utpakking 68 8 Transport og tilkobling 68 9 Betjening 70 10 Vedlikehold og pleie 71 11 Feilretting 72 12 Avslutte bruken, sette til oppbevaring, kassering 73 EF-samsvarserklæring 73 1 Luftavfuktervarianter Denne bruksanvisningen beskriver diverse luftavfuktervarianter. De er bortimot i dentiske når det gjelder funksjoner og betjening. På typeskiltet kan du se hvilken variant du har. Ytterligere informasjon står under Tekniske data (side 128). Variant Hovedkjennetegn AD 520 / AD 540 Nedfellbart håndtak; føtter; bøtte 7,0 l AD 560 / AD 580 Bærehåndtak; 4 hjul; bøtte 14,0 l AD 660 / AD 680 Ramme; 2 store hjul; bøtte 14,0 l AD 810 Bærehåndtak; 4 hjul; fast installert pumpe (ingen bøtte)65 2 Produktoversikt

Luftinnsugning med filter

Avløpsstuss for avløpsslange (ekstrautstyr)

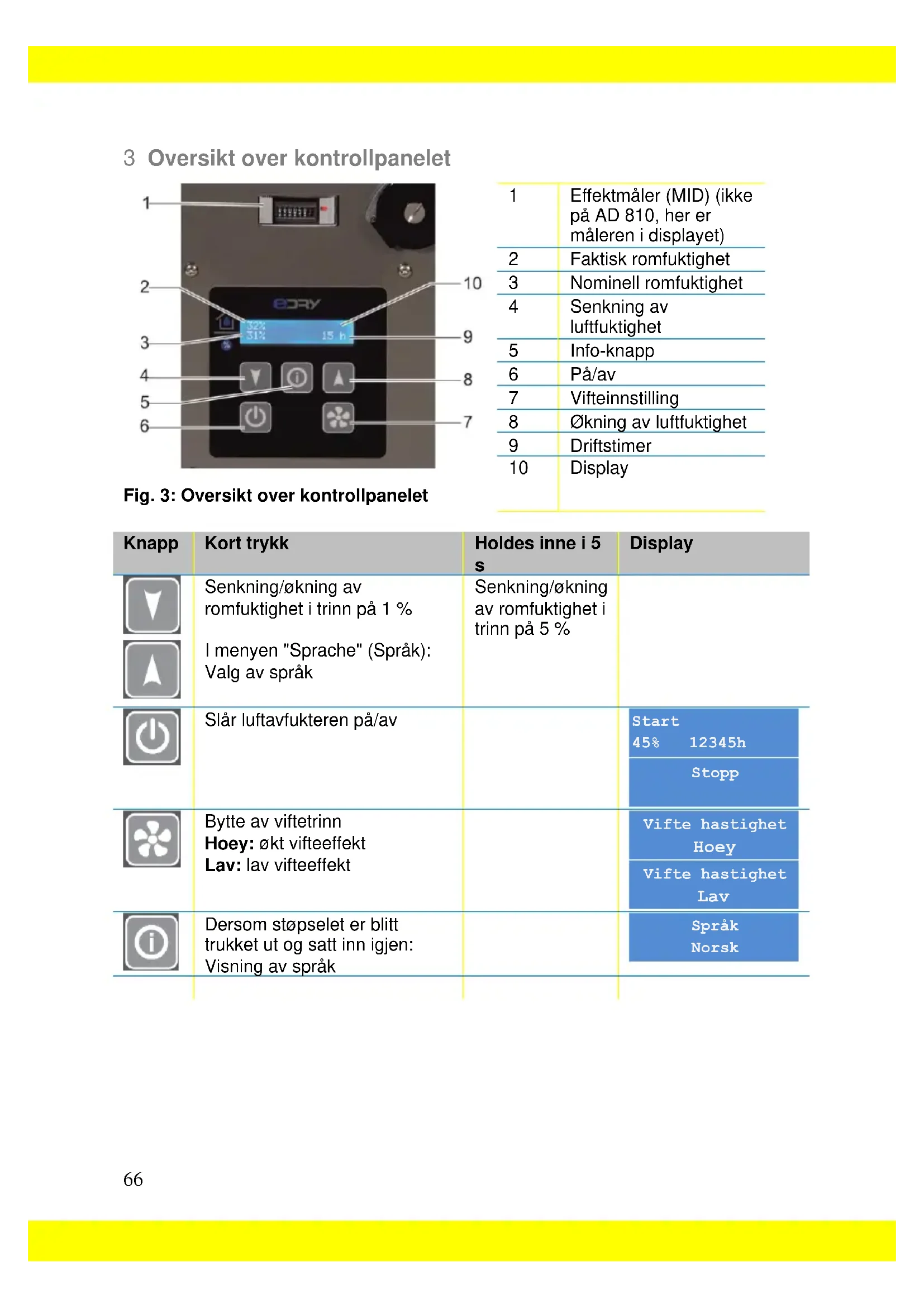

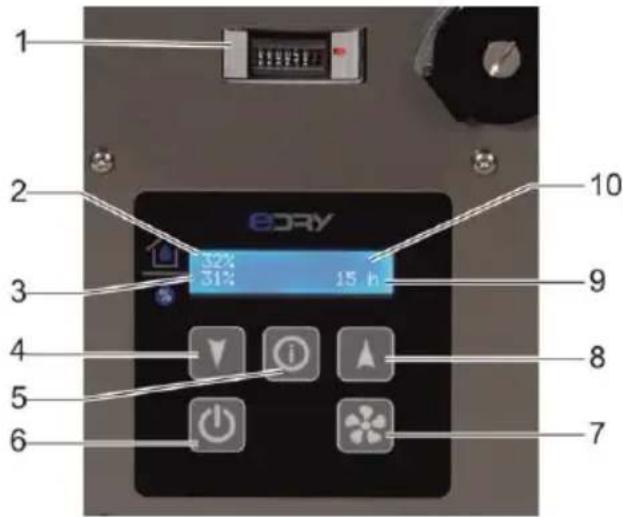

Effektmåler (MID) (ikke på AD 810, her er måleren i displayet)

Nominell romfuktighet

Senkning av luftfuktighet

Økning av luftfuktighet

Senkning/økning av romfuktighet i trinn på 1 % I menyen "Sprache" (Språk): Valg av språk Senkning/økning av romfuktighet i trinn på 5 %

Bytte av viftetrinn Hoey: økt vifteeffekt Lav: lav vifteeffekt

Dersom støpselet er blitt trukket ut og satt inn igjen: Visning av språk

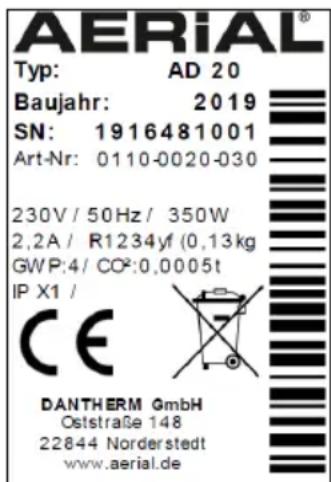

Språk Norsk Vifte hastighet Lav Vifte hastighet Hoey Stopp Start 45% 12345h67 4 Om denne bruksanvisningen Denne bruksanvisningen må ikke reproduseres, kopieres og mangfoldiggjøres uten godkjennelse fra produsenten. Viktig: Les nøye gjennom bruksanvisningen før bruk. Ta vare på den for å kunne slå opp i den senere. 5 Produktbeskrivelse Luftavfukteren regulerer luftfuktigheten i rommet. Den kondensen som oppstår, samles opp i en bøtte eller pumpes ut ved hjelp av en intern pumpe (kun AD 810). Luftavfukteren har automatisk avdugging Pakkens innhold ◼ Luftavfukter ◼ Bøtte (i apparatet) ◼ Bruksanvisning ◼ Kun AD 810: Avløpsslange 14 x 2 mm; hurtigkobling, slangeklemme 10–16 mm Tilbehør som er ekstrautstyr ◼ Pumpesett ◼ Duggpunktsett ◼ Veggkonsoll for AD 520/540 ◼ Avløpsslange Typeskilt Typeskiltet er på apparathuset. 6 Sikkerhet Tiltenkt bruk og betingelser for bruk Luftavfukteren brukes til avfuktning av luft ved atmosfæretrykk i lukkede rom som kjellere, garasjer og lagerhaller. Luftfukteren må kun stilles opp, brukes og oppbevares i rom med en grunnflate som er større enn 4 m

Luftfukteren må kun brukes i overensstemmelse med Tekniske data s(ide 128). Luftavfukteren må ikke brukes av barn eller personer med fysiske eller psykiske begrensninger eller nedsatt sensorikk. Hver bruker må ha lest og forstått bruksanvisningen. Forutsebar feilbruk Luftavfukteren må ikke brukes: ◼ I rom med eksplosjonsfarlig atmosfære. ◼ I rom med aggressiv atmosfære (f.eks. forårsaket av kjemikalier). ◼ I rom med vann som har en pH-verdi utenfor 7,0 til 7,4.68 ◼ I rom med salt eller væsker med et saltinnhold på > 1 %, f.eks. saltvannsbassenger. ◼ I rom med ozonbehandlet luft, høy løsemiddelkonsentrasjon eller høy støvbelastning. Generelle sikkerhetsanvisninger ADVARSEL! Kjølemiddel kan forårsake eksplosjonsfare, forbrenninger og forgiftning! Luftavfukteren inneholder et luktfritt, brennbart kjølemiddel som kan føre til eksplosjoner, brann, personskader og forgiftning ved feil håndtering. Kjølemiddelkretsløpet står under trykk. Ikke bruk noen gjenstander for å fremskynde avduggingen. Ikke oppbevar luftavfukteren i rom med permanente tennkilder som åpne flammer, påslått gassutstyr eller elektriske ovner. Ikke bor i luftavfukteren eller svi den. Luftavfukteren må kun brukes i et rom med en grunnflate som er større enn 4 m

Alle slags arbeider på kjølemiddelkretsløpet må kun utføres av produsenten eller fagfolk som produsenten har autorisert. Før arbeider på kjølemiddelkretsløpet må trykket slippes ut av det ved hjelp av egne innretninger. Følg nasjonale forskrifter for gassinstallasjoner. Ikke tapp kjølemiddel eller kast det med husholdningsavfallet. Unngå kontakt med kjølemiddel. ADVARSEL! Elektrisk støt! Arbeider på spenningsførende komponenter eller vann på spenningsførende komponenter kan forårsake livsfarlige støt. Unngå kontakt mellom vann og spenningsførende komponenter. Hver gang luftavfukteren skal flyttes, må du først slå den av og trekke støpselet ut av stikkontakten. Hver gang luftfukteren skal flyttes, må du først tømme vannoppsamlingsbeholderen. Arbeider på elektriske komponenter skal kun utføres av produsenten eller personale som produsenten har autorisert. 7 Utpakking Fremgangsmåte

1. Kontroller at innholdet i pakken er

henhold til de lokale bestemmelsene. 8 Transport og tilkobling Transport ADVARSEL! Manglende stabilitet kan føre til klemskader! Luftavfukteren må transporteres stående og sikres mot å velte eller skli. Still opp luftavfukteren på jevnt og fast underlag. ADVARSEL! Det er fare for å klemme eller skjære seg dersom man stikker fingrene inn gitteret på luftfilteret! Transporter luftavfukteren etter håndtakene. Ikke stikk fingrene inn i luftfilteret. FORSIKTIG! Det er fare for klemskader eller ergonomiske skader ved transport av luftavfukteren! Transporter luftavfukteren etter håndtakene. Tunge luftavfuktere skal transporteres av to personer.69 Fremgangsmåte

1. Påse at bøtten er tom eller at

kondensen er pumpet ut (AD 810).

2. Påse at avløpsslangen (ekstrautstyr)

bruksstedet. Tunge luftavfuktere uten hjul skal transporteres av to personer.

5. AD 560/AD 580/AD 810: Sett på

bremsene på hjulene for å sikre luftavfukteren. MERK: Luften må sirkulere fritt. Luftåpningene må ikke dekkes til. Det må være mist 1 m frirom foran luftutløpet og luftfilteret. Stille klar bøtten Gjelder ikke for AD 810 eller dersom det er koblet til en avløpsslange (ekstrautstyr). Fremgangsmåte Skyv bøtten inn i luftavfukteren. AD 810: Koble til avløpsslangen På luftavfukteren AD 810 er det påbudt å koble til den medfølgende avløpsslangen. OBS! Utilstrekkelig ytelse i luftavfukteren! Avløpsslangen må ikke komme i knekk. Ikke plasser noen gjenstander oppå slangen. Fremgangsmåte

1. Fest hurtigkoblingen på avløpsslangen

og sikre den med slangeklemmen.

2. Fest den medfølgende avløpsslangen i

stussen på baksiden av luftavfukteren.

3. La avløpsslangen fra luftavfukteren

munne ut i et avløp eller en egnet beholder (maks. høydeforskjell: 4 m). Koble til avløpsslange (ekstrautstyr) Ved behov kan kondensen fra alle luftavfukterne (bortsett fra AD 810) ledes bort i en slange i stedet for i bøtten. Da går du frem som følger: OBS! Utilstrekkelig ytelse i luftavfukteren! Ikke stikk enden av slangen ned i vann (fare for tilbakeløp av vann). Avløpsslangen må ikke komme i knekk. Ikke plasser noen gjenstander oppå slangen. Fremgangsmåte

avløpsstussen ved hjelp av en rørklemme.

3. Påse at enden av slangen ligger

For å gjøre dette må du løsne på skruen i dekkplaten og skyve dekkplaten til venstre.70

5. La avløpsslangen munne ut i et avløp

eller en egnet beholder. Elektrisk tilkobling Fremgangsmåte

1. Påse at spenningen i nettet tilsvarer

tilkoblingsspenningen i Tekniske data.

2. Sikre stikkontakten og strømnettet

3. I fuktige rom eller på byggeplasser må

det installeres en jordfeilbryter.

4. Påse at støpselet passer til

6. Stikk støpselet i stikkontakten.

9 Betjening Stille inn språk Fremgangsmåte

1. Påse at luftavfukteren er slått av og at

4. Displayet viser nåværende språk.

språket har sluttet å blinke. Språket kan ikke endres mens luftavfukteren går. Avfuktning av rom MERK: Før oppstart, etter transport og etter lengre tids oppbevaring må du la luftavfukteren hvile ca. 15 minutter i den endelige posisjonen.

avløpsslange eller i bøtten.

3. Angi ønsket fuktighet med piltastene

. Luftavfukteren starter kun når den faktiske romfuktigheten er høyere enn den nominelle romfuktigheten.

4. Velg viftetrinn. Dette gjør du ved å

trykke på knappen . Luftavfukteren går til nominell romfuktighet er nådd eller bøtten er full, og så stopper den. Tømme bøtten Displayet viser "Vanntank full ". Fremgangsmåte

Fuktighet nådd Displayet viser "Fuktighet OK ". Den nominelle romfuktigheten som er angitt, er mindre enn den faktiske fuktigheten. Fremgangsmåte Reduser den nominelle romfuktigheten ved behov, eller still inn luftavfukteren på å gå kontinuerlig ( kontinuerlig på 31 % til 70

AD 810: Utpumping av vann Ved behov kan kondensen pumpes ut som følger:71 Fremgangsmåte

1. Påse at avløpsslangen munner ut i et

avløp eller en egnet beholder.

2. Slå på pumpen på betjeningsstedet for

pumpen. Dette gjør du ved å trykke på vippebryteren og holde den inne til kondensen er pumpet ut. Slå av Fremgangsmåte

1. Tøm bøtten ved behov, og på AD 810

10 Vedlikehold og pleie ADVARSEL! Støv er helseskadelig! Luftavfukteren og filteret må rengjøres med trykkluft og kun i åpne omgivelser. Bruk beskyttelsesmaske og vernebriller. OBS! Materielle skader! Rengjøringsmiddel kan skade overflater. Bruk kun skånsomme rengjøringsmidler. Bruk kun godkjente, originale reservedeler. Rengjøring og ettersyn Fremgangsmåte

3. Ta ut og rengjør luftfilteret (f.eks. med

støvsuger), eller skift det helt ut.

4. Kontroller avløpsstussen og

vannavløpsslangen (hvis tilkoblet).

ADVARSEL! Under vedlikeholdsarbeider er det fare for forgiftning på grunn av kjølemiddel, forbrenninger, klemskader og elekrisk støt! Reparasjon eller utbedring skal kun utføres av produsenten eller personale som produsenten har autorisert. Ved funksjonsfeil må du slå av luftavfukteren og sikre den mot gjeninnkobling. Før arbeider på varme komponenter må du la dem avkjøles tilstrekkelig. Feilmeldinger I displayet Mulig årsak Tiltak

Filteret er skittent. Rengjør filteret eller skift det ut ved behov. Luftavfukteren er defekt. Kontakt AERIAL-service.

Utetemperatur < 1 °C eller > 34 °C (Hoey) eller < 1 °C eller > 31 °C (Lav) Luftavfukterer begynner automatisk å gå igjen når temperatur er > 5° C eller < 30°C.

Sensor Feil Rom temperatur 35 °C Pumpe defekt Feil73 12 Avslutte bruken, sette til oppbevaring, kassering Avslutte bruken Fremgangsmåte

1. Slå av luftavfukteren.

2. Tøm bøtten eller pump ut vann .

beskytte den mot støv. Oppbevaring FORSIKTIG! Personskader! Det må aldri stables mer enn to luftavfuktere oppå hverandre. AD 810 kan ikke stables! Sikre luftavfukteren mot å velte. Fremgangsmåte Oppbevar luftavfukteren ved 0 °C til +40 °C. Kassering OBS! Risiko forbundet med materialer og substanser Sorter materialene og lever dem til gjenvinning i henhold til lokale forskrifter. Ved bortskaffing av hjelpestoffer og driftsstoffer må du følge de lokale forskriftene samt sikkerhetsdatabladene.

Produktnr: AD520 / D540 / AD560 / AD580 / AD660 / AD680 / AD810 Funksjonsbeskrivelse: Luftavfukteren brukes til å avfukte luft ved atmosfæretrykk i lukkede rom. Det erklæres uttrykkelig at produktet oppfyller de relevante bestemmelsene i følgende direktiver:
