BRUKSANVISNING AD 560 Aerial

Slår luftavfukteren på/av

stussen på baksiden av luftavfukteren.

1. Slå av luftavfukteren.

1. Slå av luftavfukteren.

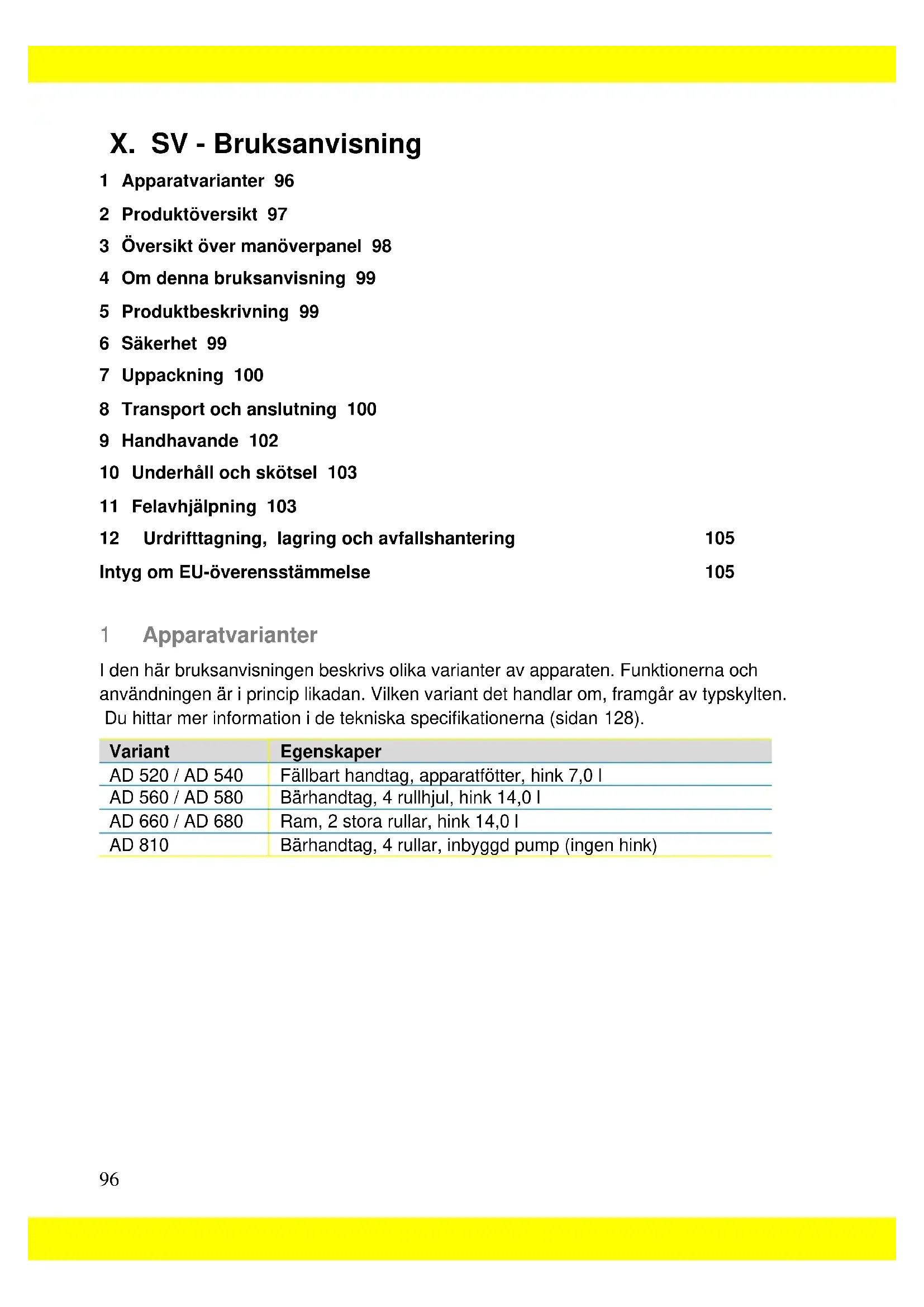

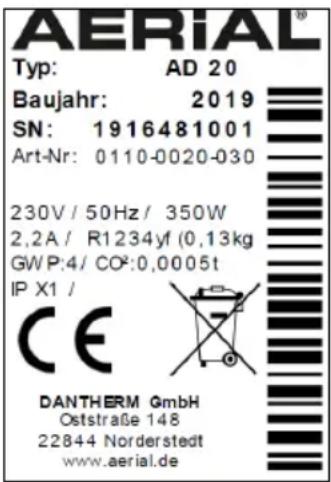

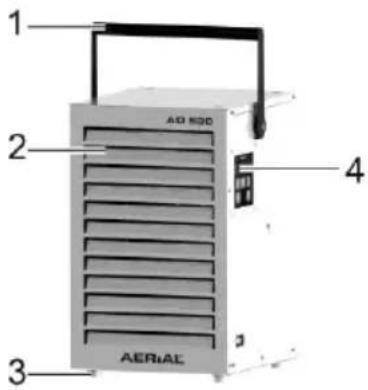

1 Apparatvarianter 96 2 Produktöversikt 97 3 Översikt över manöverpanel 98 4 Om denna bruksanvisning 99 5 Produktbeskrivning 99 6 Säkerhet 99 7 Uppackning 100 8 Transport och anslutning 100 9 Handhavande 102 10 Underhåll och skötsel 103 11 Felavhjälpning 103 12 Urdrifttagning, lagring och avfallshantering 105 Intyg om EU-överensstämmelse 105 1 Apparatvarianter I den här bruksanvisningen beskrivs olika varianter av apparaten. Funktionerna och användningen är i princip likadan. Vilken variant det handlar om, framgår av typskylten. Du hittar mer information i de tekniska specifikationerna (sidan 128). Variant Egenskaper AD 520 / AD 540 Fällbart handtag, apparatfötter, hink 7,0 l AD 560 / AD 580 Bärhandtag, 4 rullhjul, hink 14,0 l AD 660 / AD 680 Ram, 2 stora rullar, hink 14,0 l AD 810 Bärhandtag, 4 rullar, inbyggd pump (ingen hink)97 2 Produktöversikt

Utloppsstuts för utloppsslang (tillval)

Anslutning för pumpset/ daggpunktsset (tillval)

Användarställe pump (endast AD

810) med Amfenol-anslutning för

daggpunktsset och anslutningsstutsar98 3 Översikt över manöverpanel

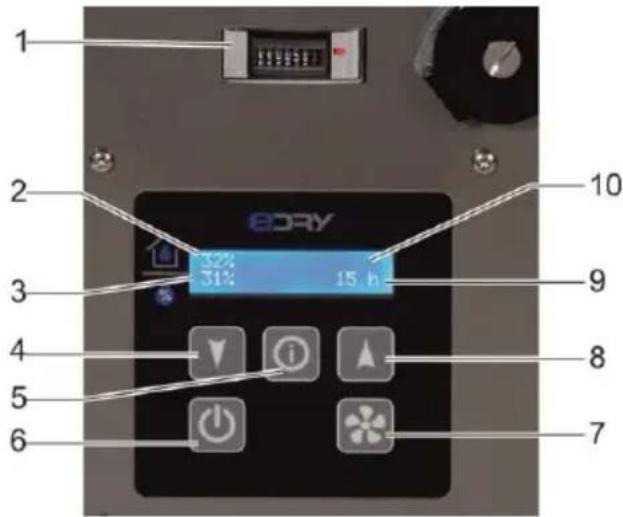

Fig. 3: Översikt över manöverpanel

Kapacitetsräknare (MID) (ej för AD 810, här finns räknaren i displayen)

Sänka/öka luftfuktigheten i steg om 1 % I menyn "Språk": Välj språk Sänka/öka luftfuktigheten i steg om 5 %

Byta fläktsteg Hoey: ökad fläkteffekt Lav: minskad fläkteffekt

Om nätkontakten har dragits ut och satts tillbaka: Språkvisning.

Språk Svenska Flaekthastighet Lav Flaekthastighet Hoey Stopp Start 45% 12345h99 4 Om denna bruksanvisning Denna bruksanvisning får inte reproduceras, mångfaldigas eller spridas utan skriftlig tillåtelse från tillverkaren. Viktigt: Läs noga före användning. Spara för senare användning. 5 Produktbeskrivning Luftavfuktaren reglerar luftfuktigheten i rummet. Det kondensatvatten som bildas samlas upp i en hink eller pumpas ut med en intern pump (endast AD 810). Luftavfuktaren är utrustad med en automatisk avfrostare Leveransomfattning ◼ Luftavfuktare ◼ Hink (i apparaten) ◼ Bruksanvisning ◼ Endast AD 810: Utloppsslang 14 x 2 mm, snabbkoppling, slangklämma 10-16 mm Kompletterande tillval ◼ Pumpset ◼ Daggpunktsset ◼ Väggkonsol för AD 520/540 ◼ Utloppsslang Typskylt Typskylten sitter på huset. 6 Säkerhet Avsedd användning och driftvillkor Luftavfuktaren används för avfuktning av luft vid atmosfärstryck i stängda utrymmen som källare, garage eller lagerhallar. Luftavfuktaren får bara placeras, användas och förvaras i utrymmen som är större än 4 m

Luftavfuktaren får endast användas enligt de tekniska specifikationerna (sidan 128). Barn och personer med fysiska, sensoriska eller psykiska begränsningar får inte använda apparaten. Alla som använder apparaten måste ha läst och förstått bruksanvisningen. Ej tillåten användning Luftavfuktaren får inte användas under följande omständigheter: ◼ I utrymmen med explosionsrisk. ◼ I utrymmen med aggressiv atmosfär (t.ex. på grund av kemikalier). ◼ I utrymmen med vatten vars pH-värde inte ligger mellan 7,0 till 7,4. ◼ I utrymmen med salt eller vätskor med en salthalt > 1 %, t.ex. bad med hög salthalt. ◼ I rum med ozon-behandlad luft, hög koncentration av lösningsmedel eller hög dammbelastning.100 Allmänna säkerhetsanvisningar VARNING! Risk för explosion, brännskador och förgiftning på grund av kylmedel! Apparaten innehåller ett luktfritt, brännbart kylmedium, som vid felaktig hantering kan orsaka explosion och brand, samt personskador och förgiftning. Kylmedelskretsen är trycksatt. Använd inga föremål för att påskynda upptiningen. Förvara inte luftavfuktaren i utrymmen med permanenta antändningskällor som öppna flammor, inkopplade gasapparater eller elektriska värmekällor. Det är inte tillåtet att borra eller elda på luftavfuktaren. Apparaten får bara användas i utrymmen större än 4 m

Alla arbeten på kylmedelskretsen får endast utföras av tillverkaren eller av fackpersonal som auktoriserats av denne. Före arbeten på kylmedelskretsen ska den avlastas från alla anordningar. Följ nationellt gällande föreskrifter gällande gasinstallationer. Kylmedlet får inte tappas ut eller kastas i hushållssoporna. Undvik kontakt med kylmedlet. VARNING! Risk för stötar! Arbeten på och vattenkontakt med spänningsförande komponenter kan leda till livsfara på grund av elstötar. Undvik kontakt mellan vatten och spänningsförande komponenter. Stäng av luftavfuktaren och dra ut nätkontakten innan apparaten flyttas. Töm vattenuppsamlingsbehållaren innan du flyttar på apparaten. Arbeten på elektriska komponenter får endast utföras av tillverkaren eller fackpersonal som auktoriserats av denne. 7 Uppackning Gör så här

1. Kontrollera att leveransen är komplett.

Kontakta din fackhandlare vid skador eller om delar saknas.

2. Ta bort förpackningen och

avfallshantera enligt lokalt gällande bestämmelser. 8 Transport och anslutning Transport VARNING! Klämrisk vid instabilitet! Luftavfuktaren ska transporteras stående och säkras så att den inte kan välta eller glida. Placera bara luftavfuktaren på plana och fast ytor. VARNING! Risk för kläm- och skärskador om du griper in i luftavfuktarens galler! Transportera luftavfuktaren i handtaget. Grip inte in i luftavfuktaren. FÖRSIKTIG! Risk för kläm- och ergonomiska skador vid transport av luftavfuktaren! Transportera luftavfuktaren i handtaget. Jobba två och två när tunga apparater transporteras. Gör så här

1. Kontrollera att hinken är tom resp. att

kondensatvattnet pumpats ut (AD810) .

2. Kontrollera att utloppsslangen (tillval)

och nätkabeln dragits ut från apparaten.

3. AD 560/AD 580/AD 810: Lossa

bromsarna på rullarna.101

4. Transportera luftavfuktaren till

användningsplatsen. Jobba två och två när tunga apparater utan rullar/hjul ska transporteras.

5. AD 560/AD 580/AD 810: Lås

bromsarna på rullarna för att säkra apparaten. HÄNVISNING! Luften måste kunna cirkulera fritt. Täck inte över luftöppningarna. Det måste finnas ett fritt luftutrymme på minst 1 m framför luftutloppet och luftfiltret. Göra klart hinken för användning Gäller inte för AD 810 eller om utloppsslang (tillval) har monterats. Gör så här Skjut in hinken i luftavfuktaren. : Anslut utloppsslangen För apparat AD 810 ska den medföljande utloppsslangen ovillkorligen anslutas. VARNING! Otillräcklig apparatkapacitet! Böj inte utloppsslangen. Ställ inga föremål på slangen. Gör så här

1. Fäst snabbkopplingen på

utloppsslangen och säkra med slangklämma.

2. Fäst den medföljande utloppsslangen

på anslutningsstutsarna, på baksidan av apparaten.

3. Dra slangänden från luftavfuktaren till

ett avlopp eller annan lämplig behållare (max. höjdskillnad: 4 m). Anslut utloppsslangen (tillval) Vid behov kan kondensatvattnet avledas genom en utloppsslang istället för till en hink. Detta gäller för alla apparater, förutom AD 810. Gör så här: VARNING! Otillräcklig apparatkapacitet! Placera inte slangänden i vattnet (risk för vattenstopp). Böj inte utloppsslangen. Ställ inga föremål på slangen. Gör så här

med en rörklämma till utloppsstutsen.

3. Kontrollera att slutet av slangen ligger

under början av slangen på utsloppsstutsen. Fallet ska vara minst 5 % (5 cm/m).

4. Täck öppningen med det övre

täcklocket. Lossa skruvarna på täcklocket och skjut det åt vänster.

5. Dra slangänden till ett avlopp eller

annan lämplig behållare. Elanslutning Gör så här

1. Kontrollera att nätspänningen

motsvarar anslutningsspänningen enligt de tekniska specifikationerna.

2. Kontrollera att uttaget och

försörjningsnätet är tillräckligt avsäkrat.102

3. Installera en FI-skyddsbrytare i

fuktutrymmen resp. på byggplatser.

4. Kontrollera att nätkontakten är lämplig

för uttagen i byggnaden.

5. Kontrollera att uttaget är jordat.

6. Sätt kontakten i uttaget.

9 Handhavande Välj språk Gör så här

1. Kontrollera att luftavfuktaren är

avstängd och kontakten utdragen.

2. Sätt i kontakten.

3. Håll knappen nedtryckt i 5

4. Aktuellt språk visas på displayen.

5. Ställ in önskat språk med pilknapparna

språket inte längre blinkar. Det går inte att ändra språk under drift. Avfuktning av utrymmen HÄNVISNING! Låt luftavfuktaren vila ca 15 minuter i rätt läge innan den tas i drift efter transport och längre förvaring. Gör så här

1. Kontrollera att kondensatvattnet kan

pilknapparna . Luftavfuktaren startar bara när luftfuktigheten i rummet (är) överstiger det inställda värdet (bör).

4. Välj fläktsteg. Det gör du genom att

trycka på knappen . Luftavfuktaren är i drift tills den önskade luftfuktigheten (bör) har nåtts, eller tills hinken är full. Töm hinken I displayen visas " Vattentank full ". Gör så här

Uppnådd luftfuktighet I displayen visas "Fuktighet OK". Den inställda luftfuktigheten för rummet (bör) understiger den faktiska luftfuktigheten (är). Gör så här Minska vid behov det inställda börvärdet för luftfuktigheten eller sätt apparaten i kontinuerlig drift (kontinuerlig drift 31-70

AD 810: Pumpa av vatten Följ anvisningarna nedan för att pumpa av kondensatvattnet. Gör så här

1. Kontrollera att utloppsslangen är

dragen till ett avlopp eller en lämplig behållare.

2. Starta pumpen vid dess

användarställe. Det gör du genom att aktivera vippbrytaren och hålla den nedtryckt tills kondensatvattnet är avpumpat.103 Stänga av Gör så här

1. Töm vid behov hinken resp. pumpa

bort vattnet (för AD 810).

2. Tryck på knappen .

10 Underhåll och skötsel VARNING! Hälsorisker på grund av damm! Luftavfuktaren och filtren får endast rengöras i öppna utrymmen med tryckluft. Använd skyddsmask och skyddsglasögon. VARNING! Materialskador! Rengöringsmedel kan skada ytan. Använd endast milda rengöringsmedel. Använd endast godkända originalreservdelar. Rengöring och kontroll Gör så här

1. Stäng av luftavfuktaren.

2. Dra ur nätkontakten.

3. Ta ut luftfiltret och rengör det (t.ex.

med dammsugare), eller byt vid behov.

4. Kontrollera utloppsstutsarna och ev.

Använd endast originalfilter.

6. Anslut nätkabeln.

7. Starta luftavfuktaren vid behov.

Reservdelar och kundtjänst Om du har frågor om luftavfuktaren eller behöver reservdelar kontaktar du din leverantör eller AERIAL kundtjänst.

11 Felavhjälpning Kontrollera följande punkter vid fel. Kontakta vid behov AERIAL kundtjänst.

VARNING! Risk för förgiftningar orsakade av kylmedel, brännskador, klämskador eller elstötar under underhållsarbete! Reparationer och underhållsarbete får endast utföras av tillverkaren eller fackpersonal som auktoriserats av denne. Vid funktionsstörningar ska luftavfuktaren stängas av och säkras så att den inte kan starta igen. Låt varma komponenter svalna innan du utför arbete på dem.104 Felmeddelanden Visning på display Möjlig orsak Åtgärd

Smutsigt filter. Rengör filtret, förnya vid behov. Fel på apparaten. Kontakta AERIAL kundtjänst.

Pumpen defekt. Kontakta AERIAL kundtjänst.

Utomhustemperatur < 1 °C eller > 34 °C (Hoeg) resp. < 1 °C eller > 31 °C (Lag) Apparaten startar själv igen när temperaturen återigen är > 5 °C eller < 30°C.

Rumsgivare defekt Kontakta AERIAL kundtjänst. Störning Problem Möjlig orsak Åtgärd

Luftavfuktaren avfuktar dåligt eller inte alls. Smutsigt luftfilter. Luftavfuktaren får för lite luft. Smutsiga luftfilter kan på sikt skada apparaten. Rengör filtret, förnya vid behov.

Luftavfuktaren är inte i drift/ ventilatorn och kompressorn arbetar inte. Luftavfuktaren är avstängd. Starta luftavfuktaren. Luftavfuktaren har ingen strömförsörjning. Kontrollera strömförsörjningen.

Sensorfel Rumstemperatur 35 °C Pumpen defekt Error105 12 Urdrifttagning, lagring och avfallshantering Urdrifttagning Gör så här

1. Stäng av luftavfuktaren.

2. Töm hinken resp. pumpa ur vattnet

4. Täck över luftavfuktaren för att skydda

den mot damm. Förvaring FÖRSIKTIG! Risk för skador! Stapla inte mer än två luftavfuktare på varandra. AD 810 kan inte staplas! Säkra luftavfuktaren så att den inte kan tippa. Gör så här Förvara luftavfuktaren vid 0-40 °C. Avfallshantering VARNING! Fara på grund av material och ämnen Materialen ska avskiljas efter materialtyp och återvinnas enligt lokalt gällande regler. Följ lokalt gällande regler samt säkerhetsdatablad gällande avfallshantering av hjälp- och driftmaterial.

Luftavfuktaren ska inte kastas i hushållssoporna, utan avfallshanteras enligt lokalt gällande regler.

Produktnr: AD520 / D540 / AD560 / AD580 / AD660 / AD680 / AD810 Funktionsbeskrivning Luftavfuktaren används för avfuktning av luft vid atmosfärstryck i stängda utrymmen. Härmed förklaras att produkten motsvarar bestämmelserna i följande riktlinjer:

• 2006/42/EG Maskindirektivet

• 2014/30/EU Riktlinjerna för elektromagnetisk kompatibilitet (EMC) Följande harmoniserade standarder har använts: EN 60335-1:2012 EN 60335-2-40:2003 EN 60204-1:2006 EN378-2:2016 Ansvarig med fullmakt för sammanställningen av den tekniska dokumentationen: Manfred Föhlisch - Oststrasse 148 - 22844 Norderstedt
