BRUGSANVISNING AD 560 Aerial

DA Betjeningsvejledning

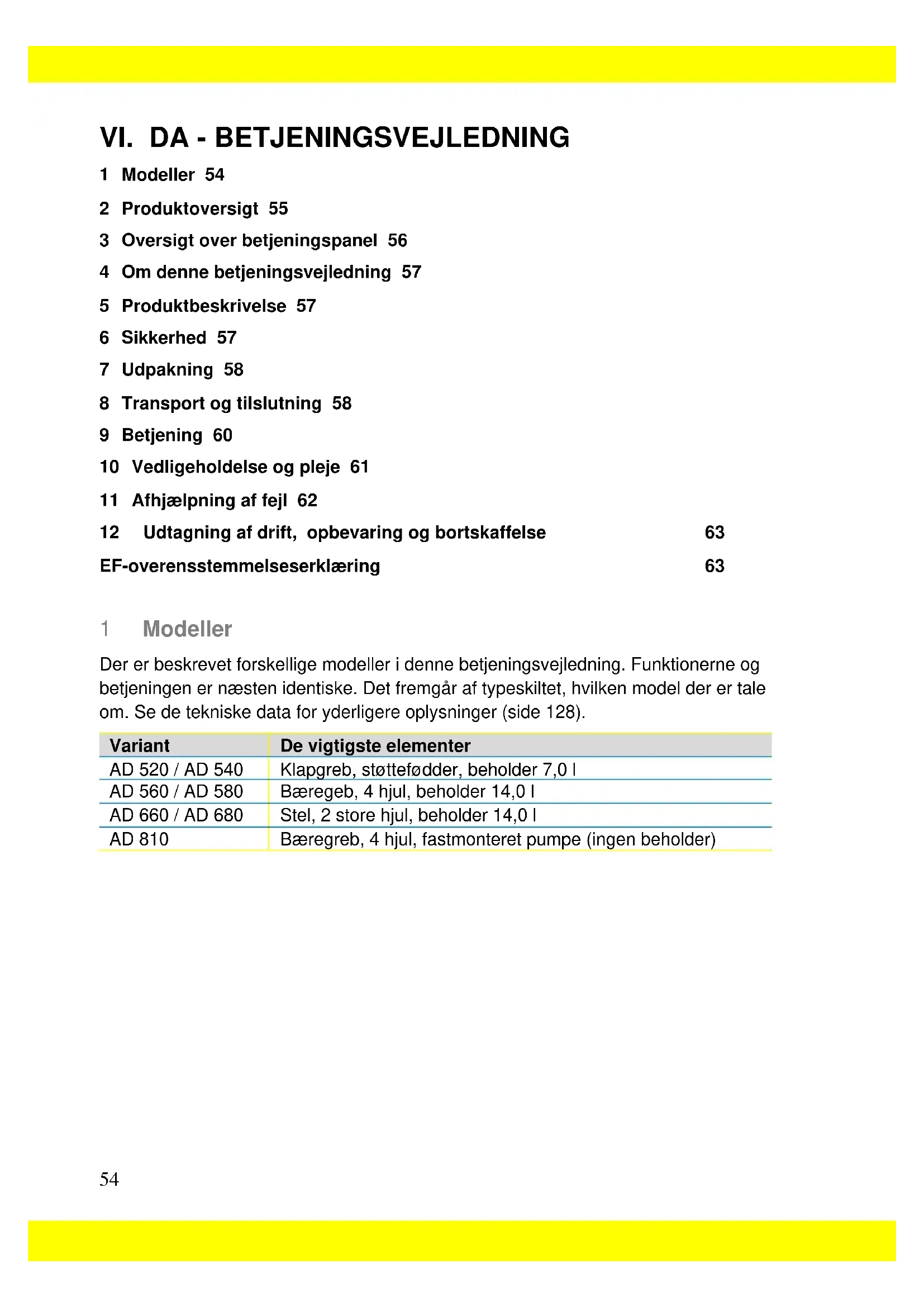

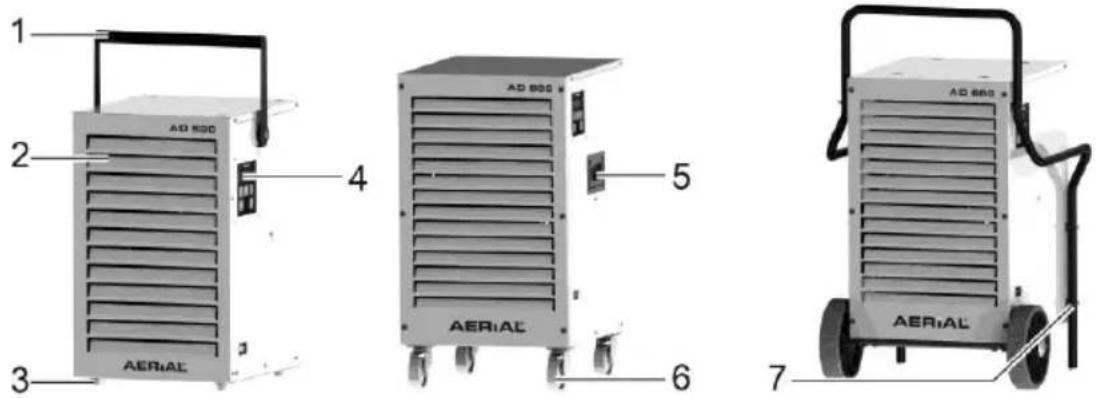

1 Modeller 54 2 Produktoversigt 55 3 Oversigt over betjeningspanel 56 4 Om denne betjeningsvejledning 57 5 Produktbeskrivelse 57 6 Sikkerhed 57 7 Udpakning 58 8 Transport og tilslutning 58 9 Betjening 60 10 Vedligeholdelse og pleje 61 11 Afhjælpning af fejl 62 12 Udtagning af drift, opbevaring og bortskaffelse 63 EF-overensstemmelseserklæring 63 1 Modeller Der er beskrevet forskellige modeller i denne betjeningsvejledning. Funktionerne og betjeningen er næsten identiske. Det fremgår af typeskiltet, hvilken model der er tale om. Se de tekniske data for yderligere oplysninger (side 128). Variant De vigtigste elementer AD 520 / AD 540 Klapgreb, støttefødder, beholder 7,0 l AD 560 / AD 580 Bæregeb, 4 hjul, beholder 14,0 l AD 660 / AD 680 Stel, 2 store hjul, beholder 14,0 l AD 810 Bæregreb, 4 hjul, fastmonteret pumpe (ingen beholder)55 2 Produktoversigt

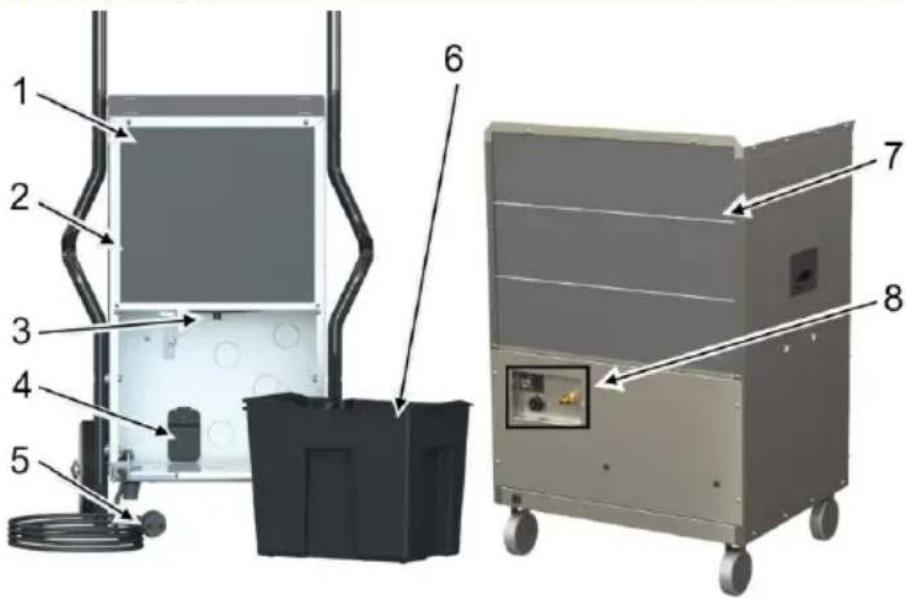

Luftindtag med filter

Afløbsstuds til valgfri afløbsslange

Tilslutninger til pumpesæt/ dugpunktssæt (ekstraudstyr)

Betjeningssted til pumpe (kun AD

810) med Anphenol-stikdåse til

dugpunktssæt og tilslutningsstuds56 3 Oversigt over betjeningspanel

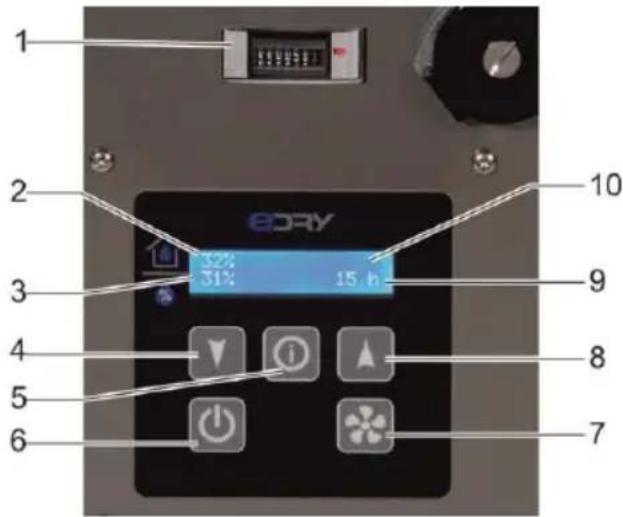

Effektmåler (iht. direktiv 2004/22/EF) (ikke på AD 810, hvor måleren indbygget i displayet)

Faktisk rumfugtighed

Indstillet rumfugtighed

Sænkning af rumfugtighed

Indstilling af ventilator

Forøgelse af rumfugtighed

Sænkning/forøgelse af rumfugtigheden med 1 % ad gangen I menuen „Sprog“: Valg af sprog Sænkning/forøgelse af rumfugtigheden med 5 % ad gangen

Tænding/slukning af luftaffugteren

Skift af ventilationstrin Stufe 2: høj ventilationsydelse Stufe 1: lav ventilationsydelse

Hvis netstikket har været taget ud og sættes i igen: Visning af sprog:

Sprache Deutsch Ventilator Stufe 1 Ventilator Stufe 2 Stop Start 45% 12345h57 4 Om denne betjeningsvejledning Denne betjeningsvejledning må ikke reproduceres, kopieres eller distribueres uden producentens skriftlige godkendelse. Vigtigt: Læs betjeningsvejledningen omhyggeligt inden apparatet tages i brug. Betjeningsvejledningen skal opbevares med henblik på senere opslag. 5 Produktbeskrivelse Luftaffugteren regulerer luftfugtigheden i rummet. Kondensvandet, der dannes gennem affugtningen, opsamles i en beholder eller pumpes væk ved hjælp af en indbygget pumpe (kun AD 810). Luftaffugteren er udstyret med automatisk afrimning Leveringsomfang ◼ Luftaffugter ◼ Beholder (i enhed) ◼ Betjeningsvejledning ◼ Kun AD 810: Afløbsslange 14 x 2 mm; hurtigkobling, spændebånd 10- 16 mm Ekstraudstyr ◼ Pumpesæt ◼ Dugpunktssæt ◼ Vægkonsol til AD 520/540 ◼ Afløbsslange Typeskilt Typeskiltet er anbragt på kabinettet. 6 Sikkerhed Tilsigtet brug og anvendelsesbetingelser Luftaffugteren bruges til at affugte luft ved atmosfæretryk i lukkede indendørs rum som kældre, garager eller lagerrum. Luftaffugteren må kun opstilles, benyttes og opbevares i rum med et grundareal større end 4 m

Luftaffugteren må kun benyttes under overholdelse af de tekniske data (side 128). Børn eller personer med nedsatte fysiske, sensoriske eller mentale evner må ikke benytte luftaffugteren. Enhver bruger skal have læst og forstået betjeningsvejledningen. Forkert brug, som kan forudses Luftaffugteren må ikke benyttes: ◼ I rum med eksplosionsfarlig atmosfære. ◼ I rum med en aggressiv atmosfære (f.eks. på grund af kemikalier). ◼ I rum med vand, hvis pH-værdi ikke ligger inden for 7,0 til 7,4.58 ◼ I rum med salt eller væsker med et saltindhold > 1 %, f.eks. saltbade. ◼ I rum med ozonbehandlet luft, høj opløsningsmiddelkoncentration eller høj støvbelastning. Generelle sikkerhedsoplysninger ADVARSEL! Fare for eksplosion, forbrænding og forgiftning på grund af kølemiddel! Enheden indeholder et lugtfrit, brændbart kølemiddel, der ved forkert håndtering kan forårsage eksplosion og brand samt skader og forgiftning. Kølemiddelkredsløbet er under tryk. Benyt ikke genstande til at fremskynde afrimningsprocessen. Opbevar ikke luftaffugteren i rum med permanente antændelseskilder såsom åben ild, tændte gasapparater eller elvarmeapparater. Der må ikke bores i luftaffugteren, og den må ikke brændes. Enheden må kun benyttes i et rum med et grundareal større end 4 m

Enhver form for arbejde på kølemiddelkredsløbet må kun udføres af producenten eller fagpersonale autoriseret af denne. Inden der arbejdes på kølemiddelkredsløbet, skal det aflastes i de hertil beregnede anordninger. Vær opmærksom på nationale bestemmelser vedrørende gasinstallationer. Kølemidlet må ikke aftappes eller bortskaffes som husholdningsaffald. Undgå at komme i kontakt med kølemiddel. ADVARSEL! Elektrisk stød! Arbejde på spændingsførende komponenter eller vand på spændingsførende komponenter kan forårsage livsfarligt elektrisk stød. Undgå, at vand kommer i kontakt med spændingsførende komponenter. Sluk for luftaffugteren, og træk netstikket ud, hver gang den skal flyttes. Tøm altid vandopsamlingsbeholderen, inden enheden flyttes. Lad kun producenten eller autoriseret personale udføre arbejde på elektriske komponenter. 7 Udpakning Fremgangsmåde

1. Kontrollér, at leveringen er

fuldstændig. Kontakt forhandleren i tilfælde af skader, eller hvis leveringen er ufuldstændig.

2. Sørg for, at afløbsslangen

(ekstraudstyr) og strømkablet er taget ud af enheden.

anvendelsesstedet. Tunge enheder uden hul skal bæres af to personer.

5. AD 560/AD 580/AD 810: Fastgør

hjulenes bremser for at sikre enheden. BEMÆRK: Luften skal kunne cirkulere frit. Luftåbningerne må ikke tildækkes. Frirummet foran luftåbningen og luftfilteret skal være mindst 1 m. Klargøring af beholder Gælder ikke AD 810, eller hvis der er tilsluttet en afløbsslange som ekstraudstyr. Fremgangsmåde Skub beholderen ind i luftaffugteren. AD810: Tilslutning af afløbsslange På enheden AD 810 skal den medfølgende afløbsslange altid tilsluttes. VIGTIGT! Utilstrækkelig enhedsydelse! Afløbsslangen må ikke bøjes. Det må ikke placeres genstande på slangen. Fremgangsmåde

1. Fastgør hurtigkoblingen på

afløbsslangen, og sikr den med spændebåndet.

2. Fastgør den medfølgende

afløbsslange til tilslutningsstudsen bag på enheden.

3. Før afløbsslangen fra luftaffugteren til

et afløb eller en egnet beholder (maksimal højdeforskel: 4 m). Tilslutning af afløbsslange som ekstraudstyr På alle enheder (undtagen AD 810) kan kondensvandet ledes bort via en afløbsslange i stedet for ned i beholderen, hvis det ønskes. Gør som følger: VIGTIGT! Utilstrækkelig enhedsydelse! Placér ikke slangens ende i vand (risiko for vandopstemning). Afløbsslangen må ikke bøjes. Det må ikke placeres genstande på slangen. Fremgangsmåde

1. Tag beholderen ud.

2. Fastgør en egnet slange (12 x 2 mm)

til afløbsstudsen ved hjælp af et spændebånd.

3. Sørg for, at slangens ende er placeret

lavere end slangens begyndelse på afløbsstudsen. Hældningen skal være mindst 5 % (5 cm/meter).

4. Skyd den øverste afdækningsplade

hen foran fordybningen. Løsn skruen på afdækningspladen for at gøre dette, og skyd afdækningspladen mod venstre.60

5. Før slangens ende hen til et afløb eller

ned i en egnet beholder. Elektrisk tilslutning Fremgangsmåde

1. Kontrollér, at netspændingen svarer til

tilslutningsspændingen i de tekniske data.

2. Sørg for at sikre stikkontakt og

forsyningsnet tilstrækkeligt.

3. I fugtige rum/på byggepladser, skal der

9 Betjening Indstilling af sprog Fremgangsmåde

4. Displayet viser det aktuelle sprog.

5. Indstil det ønskede sprog ved hjælp af

6. Vent 3 sekunder, indtil det valgte sprog

ikke længere blinker. Det er ikke muligt at ændre sprog, når enheden er i brug. Affugtning af rum BEMÆRK: Lad luftaffugteren hvile i ca. 15 minutter på dens endelige position efter transport og efter længere tids opbevaring, inden den tages i brug. Fremgangsmåde

1. Kontrollér, at kondensvandet kan løbe

„Start“ blinker i displayet. Driften starter. Det er ikke muligt at betjene enheden, så længe „Stop“ eller „Start“ blinker.

3. Indstil den ønskede fugtighed med

piletasterne . Luftaffugteren starter kun, hvis den faktiske rumfugtighed er højere end den ønskede rumfugtighed.

4. Vælg ventilationstrin. Tryk på tasten

for at gøre dette. Luftaffugteren kører, indtil den ønskede rumfugtighed er nået, eller beholderen er fuld, hvorefter driften stopper. Tømning af beholder Displayet viser „Eimer entleeren“. Fremgangsmåde

Fugtighedsniveau opnået Displayet viser „Feuchte erreicht“. Den indstillede rumfugtighed er lavere end den faktiske rumfugtighed. Fremgangsmåde Ved behov reduceres den ønskede rumfugtighed, eller der vælges permanent drift (permanent drift 31 % til 70 %). AD 810: Bortpumpning af vand Ved behov kan kondensvandet pumpes bort på følgende måde: Fremgangsmåde

1. Kontrollér, at afløbsslangen fører hen

til et afløb eller en egnet beholder.61

2. Tænd for pumpen på pumpens

betjeningssted. Tryk på vippekontakten for at gøre dette, og hold kontakten trykket, indtil kondensvandet er pumpet bort. Frakobling Fremgangsmåde

10 Vedligeholdelse og pleje ADVARSEL! Sundhedsskader på grund af støv! Sørg for kun at rengøre luftaffugteren og filteret med trykluft i åbne omgivelser. Bær beskyttelsesmaske og beskyttelsesbriller. VIGTIGT! Materiel skade! Overflader kan tage skade af rengøringsmidler. Benyt kun milde rengøringsmidler. Benyt kun godkendte originale reservedele. Rengøring og inspektion Fremgangsmåde

1. Sluk for luftaffugteren.

2. Tag netstikket ud.

3. Tag luftfilteret ud, og rengør det (f.eks.

med en støvsuger), eller udskift det.

4. Kontrollér afløbsstudsen og en

eventuelt tilsluttet afløbsslange.

7. Tænd for luftaffugteren ved behov.

Reservedele og kundeservice Kontakt forhandleren eller AERIAL-Service ved spørgsmål til luftaffugteren eller behov for reservedele.62 11 Afhjælpning af fejl Kontrollér nedenstående punkter i tilfælde af fejl. Kontakt AERIAL- Service om nødvendigt.

ADVARSEL! Forgiftning på grund af kølemiddel, forbrændinger, fastklemning eller elektrisk stød i forbindelse med vedligeholdelsesarbejde! Få kun reparationer og istandsættelsesarbejde udført af producenten eller autoriseret personale. Ved funktionsfejl skal luftaffugteren slukkes og sikres mod gentilkobling. Inden der udføres arbejde på varme komponenter, skal disse først køle af. Fejlmeddelelser Displayvisning Mulig årsag Afhjælpning

Filteret er snavset. Rengør filteret, eller udskift det om nødvendigt. Enheden er defekt. Kontakt AERIAL-Service.

Rumføleren er defekt. Kontakt AERIAL-Service. Fejl Problem Mulig årsag Afhjælpning

Luftaffugterens affugtningseffekt er dårlig eller mangler helt. Luftfilteret er snavset. Luftaffugteren tilføres for lidt luft. Snavsede filtre kan forårsage skader på enheden med tiden. Rengør filteret, eller udskift det om nødvendigt.

Luftaffugteren virker ikke/ ventilator og kompressor arbejder ikke. Luftaffugteren er slukket. Tænd for luftaffugteren. Luftaffugteren er uden strømforsyning. Kontrollér strømforsyningen.

Sensor Fehler Raumtemperatur 35 °C Pumpe defekt Fehler63 12 Udtagning af drift, opbevaring og bortskaffelse Udtagning af drift Fremgangsmåde

3. Tag netstikket ud.

4. Dæk luftaffugteren til med en klud for

at beskytte den mod støv. Opbevaring PAS PÅ! Fare for tilskadekomst! Der må ikke stables mere end to luftaffugtere oven på hinanden. AD 810 kan ikke stables! Sikr luftaffugteren mod at vælte. Fremgangsmåde Opbevar luftaffugteren ved en temperatur på mellem 0 °C og +40 °C. Bortskaffelse VIGTIGT! Fare på grund af materialer og substanser Materialer adskilles og rensorteres i overensstemmelse med lokale bestemmelser og sendes til genbrug. Ved bortskaffelse af hjælpe- og driftsstoffer skal lokale bestemmelser og angivelserne på sikkerhedsdatabladene følges.

Luftaffugteren må ikke bortskaffes med husholdningsaffald, men skal bortskaffes iht. gældende lov. EF-overensstemmelseserklæring EG-overensstemmelseserklæring iht. maskindirektivet 2006/42/EF, bilag II 1.A Producent: Dantherm Gmbh Oststrasse 148 22844 Norderstedt Produkt: Luftaffugter Blue Dry

Produkt-nr.: AD520 / D540 / AD560 / AD580 / AD660 / AD680 / AD810 Funktionsbeskrivelse: Luftaffugteren har til formål at affugte luften ved atmosfæretryk i lukkede rum. Det erklæres udtrykkeligt, at produktet opfylder de relevante bestemmelser i følgende direktiver:

støpselet er trukket ut.
