AD 560 - Luftentfeuchter Aerial - Kostenlose Bedienungsanleitung

Produkttyp	Luftentfeuchter
Marke	Aerial
Modell	AD 560
Tankkapazität (Eimer)	14,0 Liter
Entleerungstyp	Eimer oder optionaler Ablaufschlauch
Rollen	4 Rollen mit Bremsen
Griffe	Tragegriffe
Lüfterstufen	2 Stufen (Stufe 1: niedrige Leistung, Stufe 2: hohe Leistung)
Einstellbarer Feuchtigkeitsbereich	Von 31% bis 70% (Dauerbetrieb)
Anzeige	Display mit tatsächlicher und eingestellter Feuchtigkeit, Leistungszähler (MID)
Pumpenfunktion	Optional über Pumpenkit
Luftfilter	Waschbar oder austauschbar
Kältemittel	Brennbares Kältemittel
Betriebstemperatur	Von 1°C bis 34°C (Lüfterstufe 2) oder 1°C bis 31°C (Stufe 1)
Sicherheit	Automatische Abschaltung bei vollem Eimer, Schutz vor extremen Temperaturen
Wartung	Filter regelmäßig reinigen
Mitgeliefertes Zubehör	Bedienungsanleitung, Eimer (im Gerät)
Optionales Zubehör	Pumpenkit, Taupunktkit, Wandkonsole (für AD 520/540), Ablaufschlauch
Variante	AD 560 (Tragegriffe, 4 Rollen, Eimer 14 L)
Steuerungstyp	Elektronisch über Bedienfeld
Einstellbare Sprache	Ja (Französisch, usw.)
Dauerentleerung	Möglich über optionalen Schlauch

Häufig gestellte Fragen - AD 560 Aerial

Wie stelle ich die Sprache an meinem Luftentfeuchter Aerial AD 560 ein?

Um die Sprache einzustellen, stellen Sie sicher, dass das Gerät ausgeschaltet und der Netzstecker gezogen ist. Stecken Sie den Stecker ein, drücken Sie dann die Taste Ein/Aus und halten Sie sie 5 Sekunden lang gedrückt. Das Display zeigt die aktuelle Sprache an. Verwenden Sie die Pfeiltasten, um die gewünschte Sprache auszuwählen, und warten Sie 3 Sekunden, bis sie nicht mehr blinkt. Die Sprache kann während des Betriebs nicht geändert werden.

Was bedeutet die Meldung 'Eimer leeren'?

Die Meldung 'Eimer leeren' zeigt an, dass der Kondenswasserbehälter voll ist. Sie müssen den Eimer leeren, damit das Gerät weiterarbeiten kann. Um den Eimer zu leeren, nehmen Sie ihn aus dem Gerät, gießen Sie das Wasser aus und setzen Sie ihn wieder ein. Nach dem Leeren des Eimers startet das Gerät automatisch neu, wenn die Raumluftfeuchtigkeit über dem Sollwert liegt.

Wie reinige ich den Luftfilter?

Schalten Sie zum Reinigen des Luftfilters zuerst den Luftentfeuchter aus und ziehen Sie den Netzstecker. Entfernen Sie den Filter (hinter der Lufteinlassfläche) und reinigen Sie ihn mit einem Staubsauger oder warmem Wasser. Wenn der Filter sehr verschmutzt ist, können Sie ihn durch einen Originalfilter ersetzen. Stellen Sie sicher, dass er vollständig trocken ist, bevor Sie ihn wieder einsetzen. Schließen Sie das Gerät an und schalten Sie es bei Bedarf wieder ein.

Der Luftentfeuchter schaltet sich nicht ein, was tun?

Überprüfen Sie zuerst die Stromversorgung des Geräts: Stellen Sie sicher, dass der Netzstecker richtig eingesteckt ist und die Steckdose funktioniert. Vergewissern Sie sich auch, dass das Gerät eingeschaltet ist, indem Sie die Ein/Aus-Taste drücken. Wenn das Problem weiterhin besteht, lesen Sie die Bedienungsanleitung auf andere mögliche Ursachen oder wenden Sie sich an den AERIAL Kundendienst.

Warum zeigt das Gerät 'Umgebungstemp. 35 °C' an?

Diese Fehlermeldung erscheint, wenn die Umgebungstemperatur für Lüfterstufe 2 zu niedrig (< 1°C) oder zu hoch (> 34°C) ist, oder für Stufe 1 < 1°C oder > 31°C. Das Gerät schaltet sich automatisch aus, um sich zu schützen. Es startet automatisch neu, sobald die Temperatur wieder im Betriebsbereich liegt (zwischen ca. 5°C und 30°C). Stellen Sie sicher, dass das Gerät in einem geeigneten Raum installiert ist.

Kann ich anstelle des Eimers einen Ablaufschlauch verwenden?

Ja, es ist möglich, einen optionalen Ablaufschlauch (Durchmesser 12 x 2 mm) an den Ablaufstutzen auf der Rückseite des Geräts anzuschließen. Entfernen Sie den Eimer, befestigen Sie den Schlauch mit einer Schlauchschelle und stellen Sie sicher, dass das Ende des Schlauchs tiefer liegt als der Anfang (Gefälle von mindestens 5%). Knicken Sie den Schlauch nicht und legen Sie keine Gegenstände darauf. Das Wasser fließt dann kontinuierlich in einen Siphon oder Behälter.

Wie transportiere ich das Gerät sicher?

Schalten Sie den Luftentfeuchter vor dem Transport aus und ziehen Sie den Netzstecker. Leeren Sie den Eimer oder pumpen Sie das Wasser ab (AD 810). Lösen Sie bei Modellen mit Rollen (AD 560) die Bremsen der Rollen. Transportieren Sie das Gerät immer aufrecht und verwenden Sie die Tragegriffe. Fassen Sie nicht in das Gitter des Luftfilters. Bitten Sie bei schweren Geräten eine zweite Person um Hilfe.

Was tun bei Fehler 'Filter verschmutzt'?

Der Fehler 'Filter verschmutzt' bedeutet, dass der Luftfilter verstopft ist und die Leistung des Geräts beeinträchtigt. Reinigen Sie den Filter oder ersetzen Sie ihn bei Bedarf. Befolgen Sie das Reinigungsverfahren in der Bedienungsanleitung. Wenn der Fehler nach der Reinigung bestehen bleibt, könnte das Gerät defekt sein; wenden Sie sich an den AERIAL Kundendienst.

Die Raumluftfeuchtigkeit erreicht den Sollwert nicht, warum?

Mehrere mögliche Ursachen: Der Luftfilter ist verschmutzt, das Gerät ist zu nah an einer Wand (Mindestabstand 1 m vor den Lüftungsöffnungen), die Umgebungstemperatur ist zu niedrig oder zu hoch, oder die eingestellte Feuchtigkeit ist zu niedrig (mindestens 31% im Dauerbetrieb). Überprüfen Sie diese Punkte und reinigen Sie den Filter bei Bedarf. Wenn das Problem weiterhin besteht, lesen Sie die Bedienungsanleitung oder kontaktieren Sie den Kundendienst.

Wie pumpe ich das Kondenswasser ab (AD 560)?

Der AD 560 hat keine eingebaute Pumpe, aber ein optionales Pumpenkit kann installiert werden. Wenn Sie das Kit installiert haben, stellen Sie sicher, dass der Ablaufschlauch angeschlossen ist und in einen Siphon oder geeigneten Behälter abfließt. Zum Pumpen schalten Sie die Pumpe am Bedienpunkt (falls vorhanden) ein, indem Sie den Kippschalter drücken und gedrückt halten, bis das Wasser abgepumpt ist. Andernfalls verwenden Sie den Eimer zum Auffangen des Wassers.

BEDIENUNGSANLEITUNG AD 560 Aerial

Luftentfeuchter/Dehumidifier

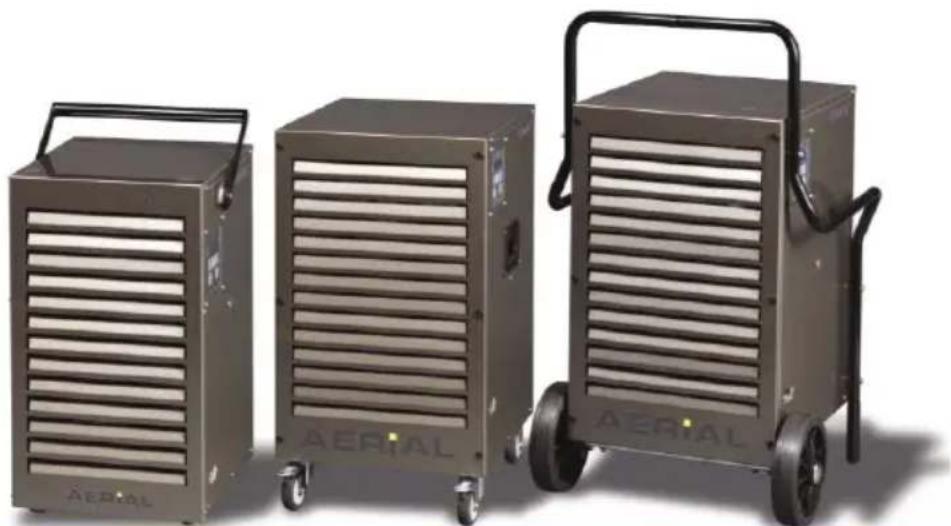

Serie/Series

DE Betriebsanleitung 2

Technische Daten/Technical Data 128

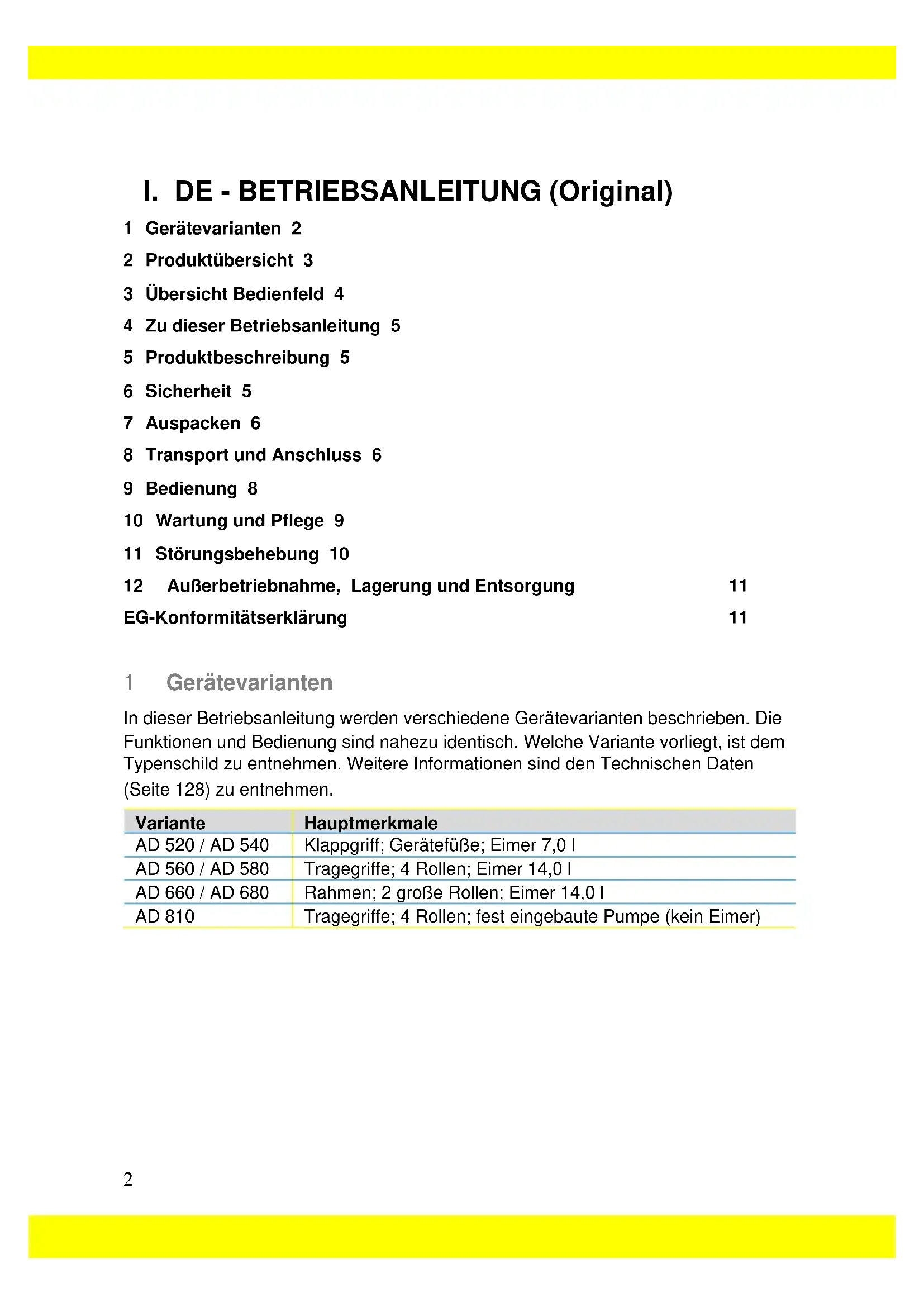

I. DE - BETRIEBSANLEITUNG (Original)

1 Gerätevarianten 2
2 Produktübersicht 3
3 Übersicht Bedienfeld 4
4 Zu dieser Betriebsanleitung 5
5 Produktbeschreibung 5
6 Sicherheit 5
7 Auspacken 6
8 Transport und Anschluss 6
9 Bedienung 8
10 Wartung und Pflege 9
11 Störungsbehebung 10
12 Außerbetriebnahme, Lagerung und Entsorgung 11
EG-Konformitätserklärung 11

1 Gerätevarianten

In dieser Betriebsanleitung werden verschiedene Gerätevarianten beschrieben. Die Funktionen und Bedienung sind nahezu identisch. Welche Variante vorliegt, ist dem Typenschild zu entnehmen. Weitere Informationen sind den Technischen Daten (Seite 128) zu entnehmen.

Variante	Hauptmerkmale
AD 520 / AD 540	Klappgriff; Gerätefüße; Eimer 7,0 l
AD 560 / AD 580	Tragegriffe; 4 Rollen; Eimer 14,0 l
AD 660 / AD 680	Rahmen; 2 große Rollen; Eimer 14,0 l
AD 810	Tragegriffe; 4 Rollen; fest eingebaute Pumpe (kein Eimer)

2 Produktübersicht

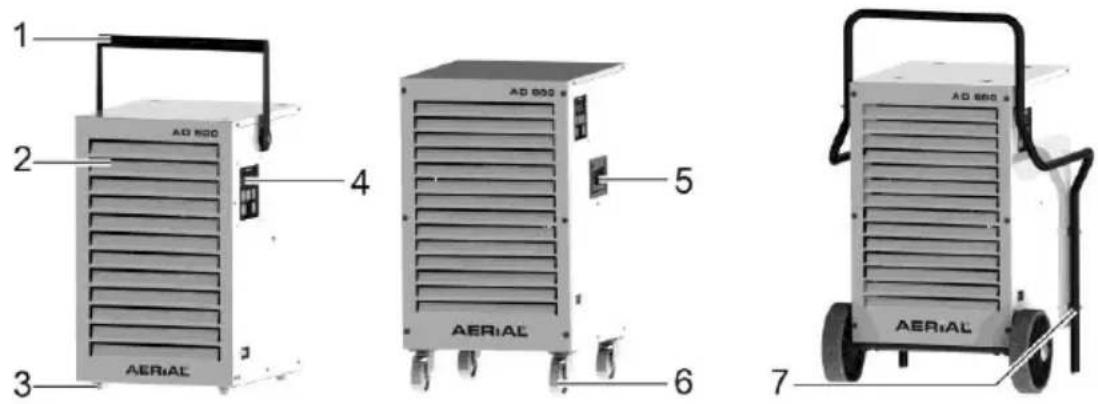

Fig. 1: Vorderansicht

1	Klappgriff	5	Tragegriff
2	Luftaustritt	6	Rollen
3	Gerätefüße	7	Rahmen
4	Bedienfeld

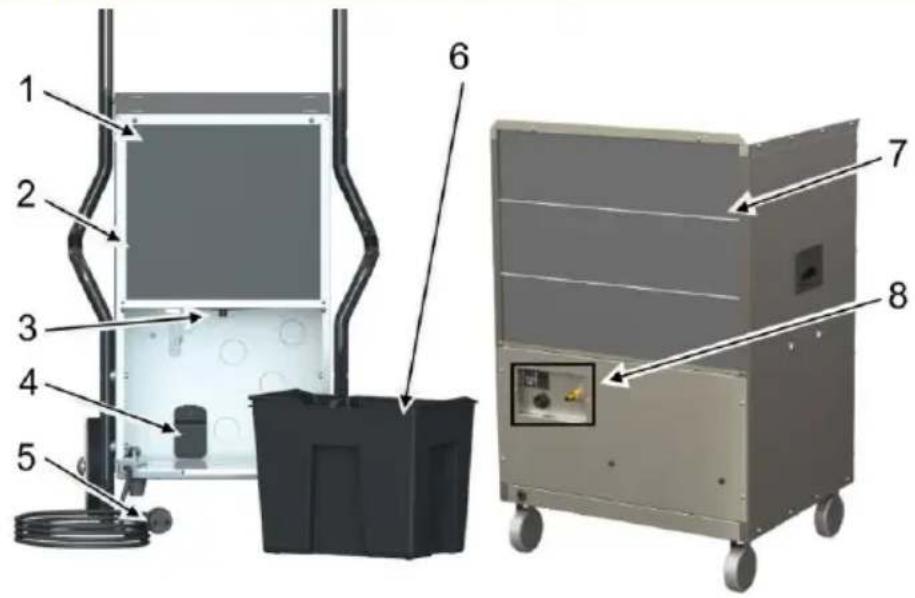

1	Raumfühler (hinter Filter)	5	Netzstecker
2	Luftansaugfläche mit Filter	6	Eimer
3	Ablaufstutzen für einen optionalen Ablaufschlauch	7	Filterhalter
4	Anschlüsse für Pumpen-Kit/Taupunkt-Kit (optionales Zubehör)	8	Bedienstelle Pumpe (nur AD 810) mit Anphenol-Dose für Taupunkt-Kit und Anschlussstutzen

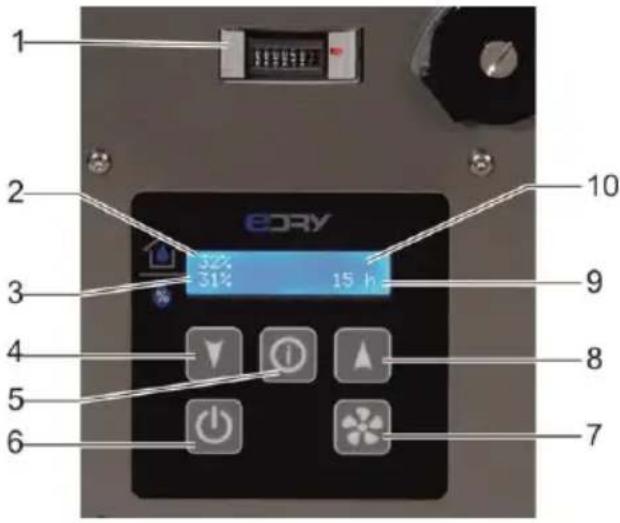

3 Übersicht Bedienfeld

1 2 3 4 5 6 eDRY 32% 31% 15 h 9 8 7 10

1	Leistungszähler (MID) (nicht für AD 810, hier ist der Zähler im Dis-play enthalten)
2	Ist-Raumfeuchte
3	Soll-Raumfeuchte
4	Raumfeuchte senken
5	Info-Taste
6	Ein/Aus
7	Lüftereinstellung
8	Raumfeuchte erhöhen
9	Betriebsstunden
10	Display

Fig. 3: Übersicht Bedienfeld

Taste	Kurz drücken	5 s drücken	Display
	Senken/Erhöhen der Raumfeuchte in 1%-Schritten	Senken/Erhöhen der Raumfeuchte in 5%-Schritten
	Im Menü „Sprache“: Sprache wählen
	Einschalten/Ausschalten des Luftentfeuchters		Start45% 12345hStop
	Wechsel der LüfterstufenStufe 2: erhöhte LüfterleistungStufe 1: niedrige Lüfterleistung		VentilatorStufe 2
			VentilatorStufe 1
	Wenn zuvor der Netzstecker gezogen und wieder einge-steckt wurde: Anzeige der Sprache.		SpracheDeutsch

4 Zu dieser Betriebsanleitung

Diese Betriebsanleitung darf ohne schriftliche Genehmigung des Herstellers nicht reproduziert, vervielfältigt und verbreitet werden.

Wichtig: Vor Gebrauch sorgfältig lesen. Für späteres Nachschlagen aufbewahren.

5 Produktbeschreibung

Der Luftentfeuchter regelt die Luftfeuchte im Raum. Das dabei entstandene Kondensat-Wasser wird in einem Eimer aufgefangen oder über eine interne Pumpe (nur AD 810) abgepumpt. Der Luftentfeuchter ist mit einer automatischen Abtauung ausgestattet

Lieferumfang

■ Luftentfeuchter
■ Eimer (im Gerät)
■ Betriebsanleitung
■ Nur AD 810: Ablaufschlauch 14 x 2 mm; Schnellkupplung, Schlauchschelle 10-16 mm

Optionales Zubehör

■ Pumpen-Kit
■ Taupunkt-Kit
■ Wandkonsole für AD 520/540
■ Ablaufschlauch

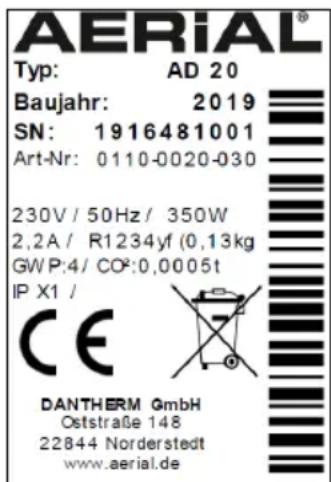

Typenschild

AERIAL® Typ: AD 20 Baujahr: 2019 SN: 1916481001 Art-Nr: 0110-0020-030 230V / 50Hz / 350W 2,2A / R1234yf (0,13kg GWP:4/ CO²:0,0005t IP X1 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

Das Typenschild befindet sich am Gehäuse.

6 Sicherheit

Bestimmungsgemäße Verwendung und Einsatzbedingungen

Der Luftentfeuchter dient der Entfeuchtung von Luft bei Atmosphärendruck in geschlossenen Innenräumen wie Keller, Garagen oder Lagerhallen.

Der Luftentfeuchter darf nur in Räumen mit einer Grundfläche größer als 4 m² aufgestellt, betrieben und gelagert werden.

Der Luftentfeuchter darf nur unter Einhaltung der Technischen Daten (Seite 128) verwendet werden.

Die Benutzung des Luftentfeuchters ist für Personen mit physischen, sensorischen oder psychischen Einschränkungen oder Kindern nicht gestattet.

Jeder Benutzer muss die Betriebsanleitung gelesen und verstanden haben.

Vorhersehbare Fehlanwendung

Der Luftentfeuchter darf nicht eingesetzt werden:

■ In Räumen mit explosionsgefährdeten Atmosphären.

In Räumen mit aggressiven Atmosphären (z.B. durch Chemikalien verursacht).
■ In Räumen mit Wasser, dessen pH-Wert außerhalb von 7,0 bis 7,4 liegt.
In Räumen mit Salz oder Flüssigkeiten mit einem Salzgehalt > 1 %, z.B. Solebäder.
In Räumen mit Ozon-behandelter Luft, hoher Lösemittelkonzentration oder hoher Staubbelastung.

Allgemeine Sicherheitshinweise

WARNUNG! Explosionsgefahr, Verbrennungen und Vergiftungen durch Kältemittel!

Im Gerät befindet sich ein geruchloses, brennbares Kältemittel, welches bei falschem Umgang zu Explosionen und Brand sowie zu Verletzungen und Vergiftungen führen kann. Der Kältemittelkreislauf steht unter Druck.

Keine Gegenstände zur Beschleunigung des Abtauprozesses verwenden.
Luftentfeuchter nicht in Räumen mit dauerhaften Zündquellen wie offene Flammen, eingeschaltete Gasgeräte oder Elektroheizer aufbewahren.
→ Luftentfeuchter nicht anbohren oder anbrennen.
- Gerät nur in einem Raum mit einer Grundfläche größer als 4 m ^2 betreiben.
Jegliche Arbeiten am Kältemittelkreislauf nur vom Hersteller oder von ihm autorisierten Fachpersonal durchführen lassen. Vor Arbeiten am Kältemittelkreislauf muss dieser an den vorgesehenen Einrichtungen entlastet werden.
→ Nationale Vorschriften für Gasinstallationen beachten.
Kältemittel nicht ablassen oder im Hausmüll entsorgen.
- Kontakt mit Kältemittel vermeiden.

WARNUNG! Stromschlag!

Arbeiten an spannungsführenden Bauteilen oder Wasser auf spannungsführenden Bauteilen kann lebensgefährliche Stromschläge verursachen.

→ Kontakt zwischen Wasser und spannungsführenden Bauteilen vermeiden.
→ Vor jedem Ortswechsel des Geräts den Luftentfeuchter ausschalten und den Netzstecker ziehen.
- Vor jedem Ortswechsel den Wasserauffangbehälter entleeren.
Arbeiten an elektrischen Bauteilen nur durch den Hersteller oder autorisiertes Personal durchführen lassen.

7 Auspacken

Vorgehensweise

1. Lieferumfang auf Vollständigkeit prüfen. Bei Schäden oder unvollständiger Lieferung den Fachhändler kontaktieren.
2. Verpackung entfernen und gemäß den örtlichen Bestimmungen entsorgen.

8 Transport und Anschluss

Transport

WARNUNG! Quetschen durch den Verlust der Standfestigkeit!

→ Luftentfeuchter stehend transportieren und gegen Kippen oder Abrutschen sichern.
- Luftentfeuchter auf ebenen und festen Oberflächen aufstellen.

WARNUNG! Quetschen oder Schneiden durch Hineingreifen in das Gitter des Luftfilters!

• Luftentfeuchter an den Griffen transportieren.
  Nicht in den Luftfilter greifen.

VORSICHT! Quetschen oder ergonomische Schäden bei Transport des Luftentfeuchters!

→ Luftentfeuchter an den Griffen transportieren.
Schwere Geräte mit zwei Personen transportieren.

Vorgehensweise

1. Sicherstellen, dass der Eimer leer bzw. das Kondensat-Wasser abgepumpt ist (AD 810).
2. Sicherstellen, dass der Ablaufschlauch (optional) und das Netzkabel vom Gerät abgezogen sind.
3. AD 560/AD 580/AD 810: Bremsen an den Rollen lösen.
4. Luftentfeuchter an den Einsatzort transportieren. Schwere Geräte ohne Rollen/Räder mit zwei Personen tragen.
5. AD 560/AD 580/AD 810: Bremsen an den Rollen feststellen, um das Gerät zu sichern.

HINWEIS: Die Luft muss frei zirkulieren. Die Luftöffnungen nicht abdecken. Der Freiraum vor dem Luftaustritt und dem Luftfilter muss mindestens 1 m betragen.

Eimer bereitstellen

Gilt nicht für AD 810 oder falls ein optionaler Ablaufschlauch angeschlossen ist.

Vorgehensweise

Eimer in den Luftentfeuchter schieben.

AD 810: Ablaufschlauch anschließen

Bei dem Gerät AD 810 muss der mitgelieferte Ablaufschlauch zwingend angeschlossen werden.

ACHTUNG! Unzureichende Geräteleistung!

→ Ablaufschlauch nicht knicken.

Keine Gegenstände auf den Schlauch stellen.

Vorgehensweise

1. Schnellkupplung am Ablaufschlauch befestigen und mit Schlauchschelle sichern.
2. Den mitgelieferten Ablaufschlauch an der Rückseite des Geräts am Anschlussstutzen befestigen.
3. Ablaufschlauch vom Luftentfeuchter weg in einen Abfluss oder einen geeigneten Behälter leiten (maximaler Höhenunterschied: 4 m).

Optionalen Ablaufschlauch anschließen

Bei Bedarf kann an allen Geräten (außer AD 810) das Kondensat-Wasser über einen Ablaufschlauch statt in den Eimer abgeleitet werden. Dazu wie folgt vorgehen:

ACHTUNG! Unzureichende Geräteleistung!

Das Schlauchende nicht in Wasser stecken (Wasserrückstau möglich).
Ablaufschlauch nicht knicken.
- Keine Gegenstände auf den Schlauch stellen.

Vorgehensweise

1. Eimer entnehmen.
2. Geeigneten Schlauch (12 x 2 mm) mit einer Rohrschelle an dem Ablaufstutzen befestigen.

1. Sicherstellen, dass das Schlauchende tiefer als der Schlauchanfang am Ab-

laufstutzen liegt. Gefälle mindestens 5% (5 cm/Meter).

1. Das obere Abdeckblech vor die Aus-sparung schieben. Dazu die Schraube am Abdeckblech lockern und Abdeckblech nach links schieben.

1. Schlauchende in einen Abfluss oder geeigneten Behälter leiten.

Elektrischer Anschluss

Vorgehensweise

1. Sicherstellen, dass die Netzspannung der Anschlussspannung in den technischen Daten entspricht.
2. Steckdose und Versorgungsnetz ausreichend absichern.
3. In Feuchträumen bzw. auf Baustellen einen FI-Schutzschalter installieren.
4. Sicherstellen, dass der Netzstecker für die Gebäudesteckdose geeignet ist.
5. Sicherstellen, dass die verwendete Steckdose geerdet ist.
6. Netzstecker in die Steckdose stecken.

9 Bedienung

Sprache einstellen

Vorgehensweise

1. Sicherstellen, dass der Luftentfeuchter ausgeschaltet und der Netzstecker gezogen ist.
2. Netzstecker einstecken.

3. Taste 5 Sekunden gedrückt halten.

4. Das Display zeigt die aktuelle Sprache an.

5. Die gewünschte Sprache über die Pfeiltasten einstellen.
6. 3 Sekunden warten, bis die gewählte Sprache nicht mehr blinkt.
   Die Sprache kann während des Betriebs nicht geändert werden.

Raum entfeuchten

HINWEIS: Den Luftentfeuchter vor der Inbetriebnahme, nach dem Transport und nach längerer Lagerung ca. 15 Minuten in seiner endgültigen Position ruhen lassen.

Vorgehensweise

1. Sicherstellen, dass das Kondensat-Wasser über einen Ablaufschlauch oder in den Eimer abfließen kann.

1. Taste drücken.

Im Display blinkt „Start“. Der Betrieb startet. Solange „Stop“ oder „Start“ blinkt, ist keine Bedienung möglich.

1. Die gewünschte Feuchte über die

Pfeiltasten einstellen. Der Luftentfeuchter startet nur, wenn die Ist-Raumfeuchte höher als die Soll-Raumfeuchte ist.

1. Lüfterstufe wählen. Dazu Taste drücken.

Der Luftentfeuchter läuft, bis die Soll-Raumfeuchte erreicht ist oder der Eimer voll ist, dann stoppt der Betrieb.

Eimer entleeren

Das Display zeigt „Eimer entleeren“ an.

Vorgehensweise

1. Eimer entleeren.

Feuchte erreicht

Das Display zeigt „Feuchte erreicht“ an. Die eingestellte Soll-Raumfeuchte ist kleiner als die Ist-Raumfeuchte.

Vorgehensweise

Bei Bedarf die Soll-Raumfeuchte reduzieren oder auf Dauerlauf stellen (Dauerlauf 31% bis 70%).

AD 810: Wasser abpumpen

Das Kondensat-Wasser kann bei Bedarf wie folgt abgepumpt werden:

Vorgehensweise

1. Sicherstellen, dass der Ablaufschlauch in einen Abfluss oder geeigneten Behälter führt.
2. Pumpe an der Bedienstelle Pumpe einschalten. Dazu den Kippschalter betätigen und gedrückt halten, bis das Kondensat-Wasser abgepumpt ist.

1. Bei Bedarf Eimer entleeren, bzw. bei AD 810 Wasser abpumpen.

2. Taste drücken.

10 Wartung und Pflege

WARNUNG! Gesundheitsschäden durch Staub!

Reinigung des Luftentfeuchters und Filters mit Druckluft nur in offener Umgebung durchführen.
Schutzmaske und Schutzbrille tragen.

ACHTUNG! Sachschaden!

Putzmittel können Oberflächen schädigen. Nur milde Reinigungsmittel verwenden.
Nur zugelassene Original-Ersatzteile verwenden.

Reinigung und Inspektion

Vorgehensweise

1. Luftentfeuchter ausschalten.
2. Netzstecker ziehen.
3. Luftfilter entnehmen und reinigen (z.B. mit Staubsauger) bzw. erneuern.
4. Ablaufstutzen und evtl. angeschlossenen Ablaufschlauch kontrollieren.
5. Neuen bzw. gereinigten Filter einsetzen. Nur Original-Filter verwenden.
6. Netzkabel einstecken.
7. Luftentfeuchter bei Bedarf einschalten.

Ersatzteile und Kundendienst

Bei Fragen zum Luftentfeuchter oder falls Ersatzteile benötigt werden, Vertragshändler oder AERIAL-Service kontaktieren.

11 Störungsbehebung

Bei Störungen die folgenden Punkte prüfen. Bei Bedarf AERIAL-Service kontaktieren.

WARNUNG! Vergiftungen durch Kältemittel, Verbrennungen, Quetschen oder Stromschlag während Wartungsarbeiten!

Reparaturen oder Instandsetzungsarbeiten nur durch den Hersteller oder autorisiertes Personal durchführen lassen.
Bei Funktionsstörungen den Luftentfeuchter abschalten und gegen Wiedereinschalten sichern.
Vor Arbeiten an heißen Bauteilen diese ausreichend abkühlen lassen

Fehlermeldungen

Display-Anzeige	Mögliche Ursache	Abhilfe
Fehler	Filter verschmutzt.	Filter reinigen bzw. bei Bedarf erneuern.
	Gerät defekt.	AERIAL-Service kontaktieren.
Pumpe defekt	Pumpe defekt.	AERIAL-Service kontaktieren.
Raumtemperatur 35 °C	Außentemperatur < 1 °C oder > 34 °C (Lüfterstufe 2) bzw. < 1 °C oder > 31 °C (Lüfterstufe 1)	Gerät startet selbsttätig neu, sobald Temperatur wieder > 5°C oder < 30°C.
Sensor Fehler	Raumfühler defekt	AERIAL-Service kontaktieren.

Störungen

Problem	Mögliche Ursache	Abhilfe
Der Luftentfeuchter weist eine schlechte bzw. keine Entfeuchtungsleistung auf.	Luftfilter ist verschmutzt. Der Luftentfeuchter bekommt zu wenig Luft. Verschmutzte Filter können auf Dauer zu Schäden am Gerät führen.	Filter reinigen bzw. bei Bedarf erneuern.
Der Luftentfeuchter ist außer Betrieb/Ventilator und Kompressor arbeiten nicht.	Luftentfeuchter ist ausgeschaltet.	Luftentfeuchter einschalten.
	Luftentfeuchter ist ohne Stromversorgung.	Stromversorgung prüfen.

12 Außerbetriebnahme, Lagerung und Entsorgung

Außerbetriebnahme

Vorgehensweise

1. Luftentfeuchter ausschalten.
2. Eimer entleeren bzw. Wasser abpumpen (AD 810).
3. Netzstecker ziehen.
4. Luftentfeuchter zum Schutz vor Staub mit einem Tuch abdecken.

Lagerung

VORSICHT! Verletzung!

• Nicht mehr als zwei Luftentfeuchter übereinanderstapeln.
  → AD 810 ist nicht stapelbar!
  → Luftentfeuchter gegen Kippen sichern.

Vorgehensweise

Luftentfeuchter bei 0 °C bis +40 °C lagern.

Entsorgung

ACHTUNG! Gefährdung durch Materialien und Substanzen

Materialien sortenrein trennen und entsprechend örtlicher Vorschriften der Wiederverwertung zuführen.
Zur Entsorgung von Hilfs- und Betriebsstoffen die örtlichen Vorschriften und Angaben aus den Sicherheitsdatenblättern beachten.

Den Luftentfeuchter nicht dem Hausmüll zuführen, sondern entsprechend den gesetzlichen Bestimmungen entsorgen.

EG-Konformitätserklärung

EG-Konformitätserklärung im Sinne der Maschinenrichtlinie 2006/42/EG Anhang II 1.A

Hersteller: Dantherm GmbH

Oststrasse 148

22844 Norderstedt

Produkt: Luftentfeuchter

Blue Dry

Produkt-Nr: AD520 / D540 / AD560 / AD580 / AD660 / AD680 / AD810

Funktionsbeschreibung: Der Luftentfeuchter dient dem Entfeuchten der Luft bei Atmosphärendruck in geschlossenen Räumen.

Es wird ausdrücklich erklärt, dass das Produkt den einschlägigen Bestimmungen der folgenden Richtlinien entspricht:

■ 2006/42/EG Maschinenrichtlinie
■ 2014/30/EU Richtlinie über die elektromagnetische Verträglichkeit (EMV)

Folgende harmonisierte Normen wurden angewandt:

EN 60335-1:2012

EN 60335-2-40:2003

EN 60204-1:2006

EN378-2:2016

Für die Zusammenstellung der technischen Dokumentation bevollmächtigte Person:

Manfred Föhlisch - Oststrasse 148 - 22844 Norderstedt

Norderstedt den 16.10.2019

Manfred Föhlisch - Geschäftsführer

II. EN - OPERATING INSTRUCTIONS

AERIAL® Typ: AD 20 Baujahr: 2019 SN: 1916481001 Art-Nr: 0110-0020-030 230V / 50Hz / 350W 2,2A / R1234yf (0,13kg GWP:4/ CO²:0,0005t IP X1 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

Manfred Föhlisch - Oststrasse 148 - 22844 Norderstedt

AERIAL® Typ: AD 20 Baujahr: 2019 SN: 1916481001 Art-Nr: 0110-0020-030 230V / 50Hz / 350W 2,2A / R1234yf (0,13kg GWP:4/ CO²:0,0005t IP X1 / CE DANTHERM GmbH Oststraße 148 22844 Norderstadt www.aerial.de

Manfred Föhlisch - Oststrasse 148 - 22844 Norderstedt

Norderstedt, 16.10.2019

AERIAL® Typ: AD 20 Baujahr: 2019 SN: 1916481001 Art-Nr: 0110-0020-030 230V / 50Hz / 350W 2,2A / R1234yf (0,13kg GWP:4/ CO²:0,0005t IP X1 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

Manfred Föhlisch - Oststrasse 148 - 22844 Norderstedt

Norderstedt, il 16/10/2019

AERIAL® Typ: AD 20 Baujahr: 2019 SN: 1916481001 Art-Nr: 0110-0020-030 230V / 50Hz / 350W 2,2A / R1234yf (0,13kg GWP:4/ CO²:0,0005t IP X1 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

AERIAL® Typ: AD 20 Baujahr: 2019 SN: 1916481001 Art-Nr: 0110-0020-030 230V / 50Hz / 350W 2,2A / R1234yf (0,13kg GWP:4/ CO²:0,0005t IP X1 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

Displayet viser „Eimer entleeren“.

Fremgangsmåde

1. Tøm beholderen.

Manfred Föhlisch - Oststrasse 148 - 22844 Norderstedt

Norderstedt, 16.10.2019

Manfred Föhlisch, direktør

VII. NO - BRUKSANVISNING

AERIAL® Typ: AD 20 Baujahr: 2019 SN: 1916481001 Art-Nr: 0110-0020-030 230V / 50Hz / 350W 2,2A / R1234yf (0,13kg GWP:4/ CO²:0,0005t IP X1 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

Manfred Föhlisch - Oststrasse 148 - 22844 Norderstedt

Norderstedt, 16.10.2019

AERIAL® Typ: AD 20 Baujahr: 2019 SN: 1916481001 Art-Nr: 0110-0020-030 230V / 50Hz / 350W 2,2A / R1234yf (0,13kg GWP:4/ CO²:0,0005t IP X1 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

Manfred Föhlisch - Oststrasse 148 - 22844 Norderstedt

AERIAL® Typ: AD 20 Baujahr: 2019 SN: 1916481001 Art-Nr: 0110-0020-030 230V / 50Hz / 350W 2,2A / R1234yf (0,13kg GWP:4/ CO²:0,0005t IP X1 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

Manfred Föhlisch - Oststrasse 148 - 22844 Norderstedt

Norderstedt, 16-10-2019

Manfred Föhlisch - Administrador

X. SV - Bruksanvisning

AERIAL® Typ: AD 20 Baujahr: 2019 SN: 1916481001 Art-Nr: 0110-0020-030 230V / 50Hz / 350W 2,2A / R1234yf (0,13kg GWP:4/ CO²:0,0005t IP X1 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

Manfred Föhlisch - Oststrasse 148 - 22844 Norderstedt

Norderstedt den 16 oktober 2019

Manfred Föhlisch - VD

XI. ES- MANUAL DE INSTRUCCIONES

AERIAL® Typ: AD 20 Baujahr: 2019 SN: 1916481001 Art-Nr: 0110-0020-030 230V / 50Hz / 350W 2,2A / R1234yf (0,13kg GWP:4/ CO²:0,0005t IP X1 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

Manfred Föhlisch - Oststrasse 148 - 22844 Norderstedt

Norderstedt, a 16.10.2019

Manfred Föhlisch – Gerente

XII. NL - BEDIENINGSHANDLEID

AERIAL® Typ: AD 20 Baujahr: 2019 SN: 1916481001 Art-Nr: 0110-0020-030 230V / 50Hz / 350W 2,2A / R1234yf (0,13kg GWP:4/ CO²:0,0005t IP X1 / CE DANTHERM GmbH Oststraße 148 22844 Norderstedt www.aerial.de

Fabrikant: Dantherm GmbH

Oststrasse 148

22844 Norderstedt

Product: luchtontvochtiger

Blue Dry

Productnr.: AD520 / D540 / AD560 / AD580 / AD660 / AD680 / AD810

Manfred Föhlisch - Oststrasse 148 - 22844 Norderstedt

Norderstedt, 16-10-2019

Technische Daten/Technical Data

	AD520	AD540	AD560	AD580	AD660	AD680
	230 V / 50 Hz
W max.	350 W	650 W	850 W	1250W	850W	1250W
	IP X4
	46 dB / A	51 dB / A	53 dB / A	65 dB / A	53 dB / A	65 dB / A
	525 / 320 / 360 mm	578 / 330 / 380 mm	720 / 400 / 450 mm	790 / 450 / 450 mm	900 / 540 / 500 mm	975 / 600 / 520 mm
H/W/L:
[DYSK]	18,7 kg	25 kg	35 kg	40 kg	40 kg	45kg
GWP / CO2	4 / 0,0006 t	148 / 0,047 t	148 / 0,081 t	148 / 0,126	148 / 0,081 t	148 / 0,126
	Rotary
	R1234yf / 0,15 kg	R454c / 0,32 kg	R454c / 0,55 kg	R454c / 0,85 kg	R454c / 0,55 kg	R454c / 0,85 kg
	+1 °C - +34 °C
◇%	35 % - 99 %
	-	-	-			-
TWO	250 m3/h	425 m3/h	454 m3/h	-	450 m3/h	-
tWO	340 m3/h	600 m3/h	630 m3/h	760 m3/h	630 m3/h	760 m3/h
	7,0 l	7,0 l	14,0 l	14,0 l	14,0 l	14,0 l
	17 l/ 24 h	34 l/ 24 h	52 l/ 24 h	76 l/ 24 h	52 l/ 24 h	76 l/ 24 h
	8 l/ 24 h	17 l/ 24 h	22 l/ 24 h	35 l/ 24 h	22 l/ 24 h	35 l/ 24 h

AERIAL®

Dantherm GmbH · Systeme zur Luftbehandlung

Oststraße 148 · D-22844 Norderstedt

Phone [phone] · Telefax 526 879 20

E-Mail: [e-mail] · Internet: www.aerial.de
