GEBRUIKSAANWIJZING BDCDD186K BLACK & DECKER

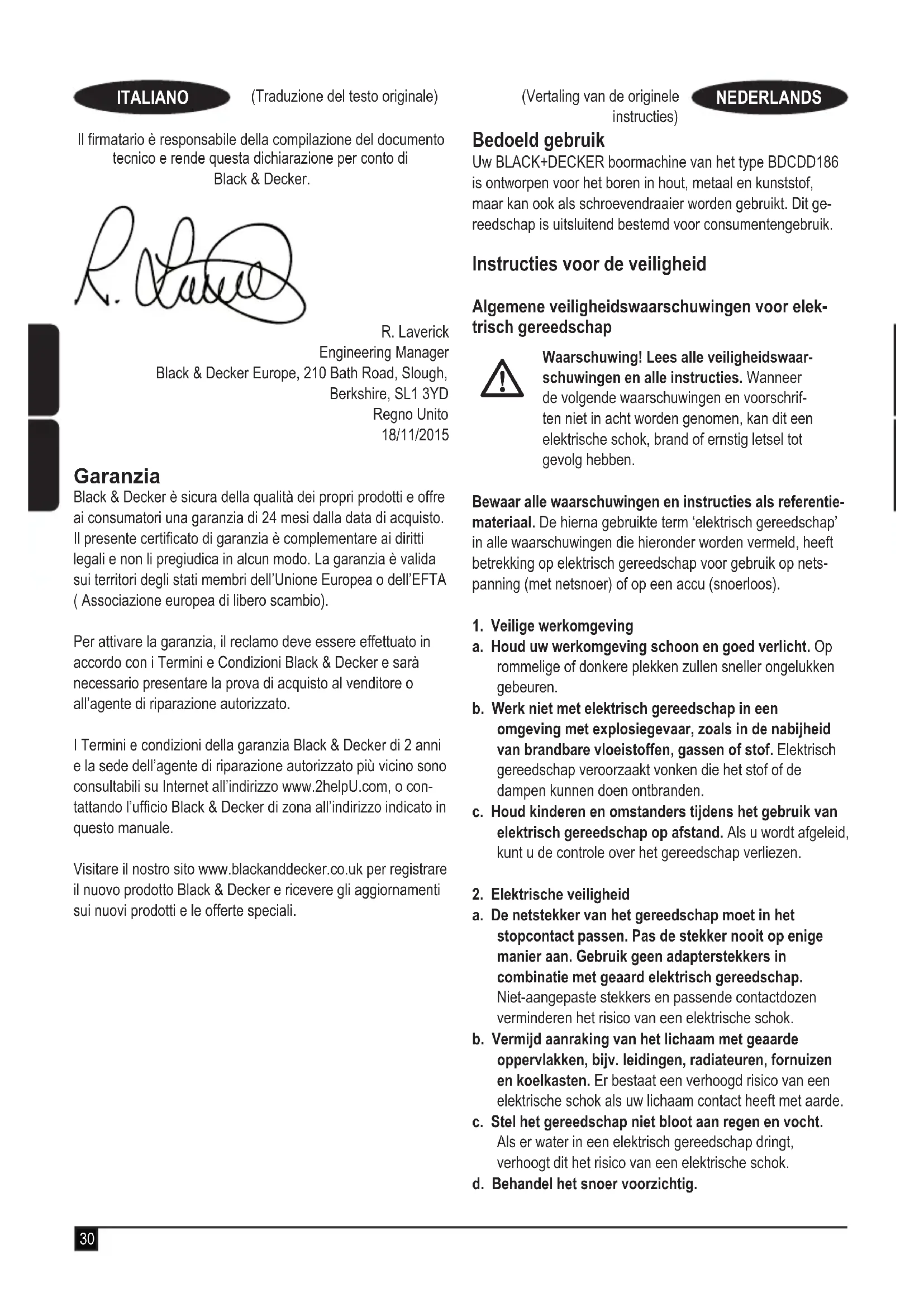

Uw BLACK+DECKER boormachine van het type BDCDD186 is ontworpen voor het boren in hout, metaal en kunststof, maar kan ook als schroevendraier worden gezruikt. Dit gereedschap isuitsluitend bestemd voor consumentengebruik.

Instructies voor de verilgiteit

Algemene verilgheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Lees alle verilgheidswaarschuwingen en alle instructies. Wanner de volgende waarschuwingen en voorschriften Niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en instructies als referentiematerialial. De hierna gebruekte term 'elektrisch gereedschap' in alle waarschuwingen die hieronder worden vermeld, heeft betrekking op elektrisch gereedschap voor gebruik op netspanning (met netsnoor) of op een accu (snoerloos).

1. Veilige werkomgeving

a. Houd uw werkomgeving schoon en goed verlicht. Op rommelige of donkere plekken zullen sneller ongelukken gebeuren.
b. Werk Niet met elektrisch gereedschap in een omgeving met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen+kunnendoenontbranden.
c. Houd kinderen en omstandersijdens het gebruik van elektrisch gereedschap op afstand. Als u worden afgeleid, kunt u de controle over het gereedschap verliezen.

a. De netstekker van het gereedschap moet in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers in combinatie met geaard elektrisch gereedschap. Niet-aangepaste stekkers en passende contactdozen verminderen het risico van een elektrische schok.
b. Vermijd aanraking van het lichaam met geaarde oppervlakken, bijv. leidingen, radiateuren, fornuizen en koelkasten. Er bestaat een verhoogd risico van een elektrische schok als uw lichaam contact heeft met aarde.
c. Stel het gereedschap Niet bloot aan regen en vocht. Als er water in een elektrisch gereedschap dringt, verhoegt dit het risico van een elektrische schok.
d. Behandel het snoer voorzichtig.

Gebruik het snoer nooit om het elektrische gereedschap te dragen of maar u toe te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen, of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zichn geraakt, verhogen het risico van een elektrische schok.

e. Gebruik, wanneer u buitenshuis met elektrisch gereedschap werkt, alleen verlengsnoeren die zich goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buitenshuis, verminder het risico van een elektrische schok.
f. Als u met elektrisch gereedschap werkt op een vochtige locatie, gebruik dan een aardlekschakelaar (RCD). Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3. Persoonlijke veiligheid

a. Blijf alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van elektrisch gereedschap. Gebruik het gereedschap Niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheid tijdens het werken met elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
b. Draag persoonlijke beschemende uitrusting. Draag alkijd oogbescherming. Beschermende uitrusting, zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming, gebruikt in de juiste omstandigheden, za het risico op persoonlijk letsel verminderen.
c. Zorg ervoor dat het gereedschap Niet per ongeluk kan worden ingeschakeld. ControllerDat de schakelaar in de uit-stand staat voordat u het gereedschap aansluit op het stopcontact en/of de accu plaatst en voordat u het gereedschap optilt of gaat dragen. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aanzetten van elektrisch gereedschap waarvan deschakelaar aan staat, kan leiden tot ongelukken.
d. Verwijder instelgereedschap of schroefsleutels voordatu het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e. Reik Niet te ver. Blijf alkijd stevig en in balans op de grond staan. Dit zorgt voor betere controle over het elektrisch gereedschap in onverwachte situatuies.
f. Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uwaar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of langhaar können door bewegende delen worden gegrepen.

g. Als voorzieningen voor stofafzuiing of stofopvang hunnen worden gemonteerd, is het belangrijk dat u controleert dat ze goed+zijn aangesloten en op juiste wijze worden gebruikt. Het gebruik van stofafzuiing kan aan stof gerelateerde bevaren verminderen.

4. Gebruik en onderhoud van elektrisch gereedschap

a. Overbelast het gereedschap Niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Met het juiste elektrische gereedschap Aunt u de werkzaamheden waaroor het gereedschap is ontworpen, better en veiligieruitvoeren.

b. Gebruik het elektrisch gereedschap nicht wanneer de schakelaar Niet goed werkt. Ieder gereedschap dat nicht met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.

c. Trek de stekker uit het stopcontact en/of de accu uit het elektrisch gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap opbergt. Dergelijkkepreventieveveiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk opstart.

d. Bewaar Niet-gebruike elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er Niet vertrouwd mee zich en deze aanwijzingen Niet hebben gelezen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.

e. Onderhoud het gereedschap goed. Controller of bewegende delen van het gereedschap correct functioneren en Niet klemmen, en of er onderdelen zodanig zijn gebroken of beschadigd dat de werkung van het gereedschap nadelig worden beinvloed. Laat het gereedschap voor gebruik repareren als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

f. Houd zaag- en snijdgereedschap scherp en schoon. Goed onderhoven snijdgereedschap met scherpe snijvlakken lopen minder snel vast en zich gemakkelijkter te onder controle te honden.

g. Gebruik elektrisch gereedschap, toebehoren, zaagjes en boortjes, enz., volgens deze aanwijzingen. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrische gereedschap voor werkzaamheden die andersং dan bedoeld, kan leiden tot een gevaarlijke situatie.

5. Gebruik en onderhoud van accugereedschap

a. Laad accu's alleen op met de door de fabrikant aanbevolen lader. Een lader die geschikt is voor het ene type accu, kan een risico van brand toenontstaan bij gebruik met een andere accu.

b. Gebruik elektrisch gereedschap alleen in combinatie met specifiek vermelde accu's. Het gebruik van andere accu's kan gevaar voor letsel en brand opleveren.
c. Houd de accu, wonneer u deutsche nicht gebruikt, weg bij andere metalen objcten zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tot stand+kunnen brengen:tussen de ene pool en de andere.Als kortsluiting:tussen de polen van de batterijen worden gemaatk, kan dit tot brandwonden of brand leiden.

Wanner de accu slecht worden behandeld, kan er vloeistof uit de accu spuiten, vermijd contact met deze vloeistof. Als er per ongeluk contact ontstaat, spoel dan met water. Als de vloeistof in de ogen kommt, roep dan tevens medische hulp in. Vloeistof die uit de batterijkomt, kan irritatie en brandwonden veroorzaken.

6. Service

a. Laat het gereedschap repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangende onderdelen. Dit zorgt ervoor dat de veiligheid van het gereedschap gewaarborgd blijft.

Aanvullende veriligeidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Aanvullende veiligheidswaarschuwingen voor boormachines.

Gebruik de extra handgrepen die bij het gereedschap worden geleverd. Verlies van controle kan leiden tot persoonlijk letsel.
Houd het elektrisch gereedschap vast aan de geisoleerde handgrepen wonneer u werkzaamhedenuitvoert waar bij het gereedschap in aanraking kan komen met verborgen bedrading. Accessoires van gereedschap die in contact komen met bedrading waarspanning op staat, hunnen metalen onderdelen van het gereedschap onder stroom zetten en de gebruiker een elektrische schok gezven.
Houd het gereedschap vast aan de geisoleerde handgrepen wonneer u werkzaamheden uitvoert waar bij het bevestigingsmaterial in aanraking kan komen met verborgen bedrading. Bevestigingsmaterial dat in contact komt met bedrading die onder stroom staat, kan metalen onderdelen van het gereedschap onder stroom zetten en de gebruiker een elektrische schok gezven.
Zet het werkstuk met klemmen of op een andere praktische manier vast en ondersteun het werkstuk op een stabiele ondergrond. Wonneer u het werkstuk vasthoudt met de hand of het gegen uw lichaam gedrukt houdt, is het instabel en kurz u de controle verliezen.

Controlleraar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds boort.
Raak de punt van een boor Niet meteen na het boren aan. Deze punt kan heet+zijn.
Het bedoeld gebruik worden beschreiben in deze instructiehandleiding. Het gebruik van andere accessoires of hulpstukken of uitvoering van andere handelingen met dit gereedschap dan die in deze instructiehandleiding worden aanbevolen, kan leiden tot persoonlijk letsel en/of materiele schade.

Veiligheid van anderen

Dit gereedschap is Niet bedoeld voor gebruik door personen (inclusief kinderen) met een verminderde fysieke, sensorische of mentale vermogens, of met een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of instructie over het gebruik van dit gereedschap hebben ontvangen van iemand die verantwoordelijk is voor hun veiligheid.
Houd到账 op kinderen zoday het apparaat hunnen spelen.

Overige risico's

Er können zich nog更是 risico's voordoen bij het gebruik van deze machine, die möglichniet in de bijgesloten veiligheidswaarschuwingen worden beschrenven. Deze risico's konnen zich voordoen door onoordeelkundig gebruik, langdurig gebruik, enz.

Zelfs wanneer de veiligheidsvoorschriften in acht worden genomen en de veiligheidshulpmiddelen worden gebruikt, können bepaalde risico's Niet worden uitgesloten. Dit zich onder meer:

Verwondingen die worden veroorzaakt door aanraking van draaiende/bewegende onderdelen.
Verwondingen die worden veroorzaakt bij het verwangen van onderdelen, zaagbladen of accessoires.
Verwondingen die worden veroorzaakt door langdurig gebruik van gereedschap. Wanner u langere periodes met het gereedschap werkt, kunt u het Beste regelmatig een pauze nemen.
Gehoorbeschadiging.
Gezondheidsrisico's door het inademen van stof dat vrijkomt bij gebruik van uw gereedschap (bijv.: het werken met hout, vooral eiken, beuken en MDF.)

Trillingen

De aangegeven waarden voor trillingssemissie in de technische gegevens en de conformiteitverklaring, zich gemeten conform een standardtestmethode die door EN 60745 worden verstrekt. Hiermee kan het ene gereedschap met het andere worden vergeleken. De aangegeven waarde voor trillingssemissie kan ook worden gebruikt bij een voorlopige bepaling vanblootstelling.

Waarschuwing! De waarde voor trillingssemissie tijdens het werkelijkke gebruik van het gereedschap kan verschillen van de aangegeven waarde afhankelijk van de manieren waarop het gereedschap worden gebruikt. Het trillingsniveau kan hoger worden dan het aangegeven niveau.

Wanner de bloatstelling aan trillingen worden vastgesteld teneinde verilgheidsmaatregelen te bepalen die worden vereist door 2002/44/EG ter bescherming van Personen dieijdens hun werk regelmatig elektrische gereedschappen gebruiken, moet bij een schatting van de bloatstelling aan trillingen rekening worden gehonden met de werkelijkke omstandigden van het gebruik en de manier waarop het gereedschap wordt gebruikt. Daar bij moet ook rekening worden gehonden met alle stappen in de gebruikscyclus, zoals het moment waarop het gereedschap wordenuitgeschakeld en wanner het gereedschap stationair loopt alsook de aanlooptijd.

Etiketten op het gereedschap

Behalve van de datumcode is het gereedschap voorzien van de volgende symbolen:

Waarschuwing! De gebruiker moet de instructiehandleiding lezen zodate het risico van letsel worden beperkt.

Aanvullende instructies voor de verilheid voor accu's en laders (niet meegeleverd met het gereedschap)

Accu's

Probeer nooit om welke reden dan ook de accu open te make.
Stel de accu Niet bloat aan water.
Bewaar de accu Niet op locaties waar de temperatuur kan stijgen tot boven 40^
Laad de accu's alleen op bij een omgevingstemperatuur tussen 10^ en 40^ .
Laad de accu alleen op in de lader die bij het gereedschap worden geleverd.
Gooi accu's weg volgens de instructies in het hoofdstuk "Het milieu beschermen".

Probeeriet Beschadigde accu's op te laden.

Laders

Gebruik de lader van BLACK+DECKER alleen voor de accu's in het gereedschap waar bij de lader is geleverd. Andere accu's hun openbarsten, met letsel en materiaele schade tot gevolg.

Probeer nooit Niet-oplaadbare accu's op te laden.
Laat een snoer dat kapot is, direct verwangen.
Stel de lader nicht bloot aan water.
Maak de lader nicht open.
Steekiet met een scherp voorwerp in de lader.

De lader is uitsluitend bestemd voor gebruik binnenshuis.

Lees de instructiehandleiding voordat u de lader in gebruik neemt.

De lader is dubbel geisoleerd, en daemon is een aardedraad Niet nodig. Controller altijd dat de netspanning overeenkomt met de waarde op het typeplaatje. Probeer nooit de lader te voorzien van een normale netstekker.

Als het netsnoer is beschadigd, moet dit door de fabrikant of door een BLACK+DECKER-servicecentrum worden verrangen, zodate gevaarlijke situatuies worden voorkomen.

Onderdelen

Dit gereedschap is voorzien van enkele of alle van de volgende functies.

1. Variabele snelheidsschakelaar
2. Schuifknop voor rechtsom/linksom
3. Stelring voor torsie
4. Sleutelloze boorkop
5. Twee snelheden

6. LED-werklicht

7. Accu

8. Accu-ontgrendelknop
9. Bithouder voor gebruik als schroevendraier

Montage

Gebruik

Waarschuwing! Laat het gereedschap op zich eigengen snugheid werkken. Overbelast het apparaat Niet.

De accu opladen (afb. A)

De accu要去h het eerste gebruik worden opgeladen, en ook zodra de accu Niet更是 voldoende vermogen levert voor taken die eerst gemakkelijk konden worden uitgevoerd. Tijdens het opladen kan de accu warm worden. Dit is normalen duidt Niet op een probleem.

Waarschuwing! Laad de batterij Niet op bij een omgevingstemperatuur van lager dan 10^ of hoger dan 40^ . De aanbevolen laadtemperatuur ligt op ongev. 24^ .

Opmerking: De lader functioneert nicht als de temperatuur van de accu lager is dan ongeveer 10^ C of hoger dan 40^ C. Laat de accu in dat geval in de lader zitten. De lader worden automatisch ingeschakeld wanneer de accu de juiste temperatuur heeft.

Steek de stekker van de lader in een standard stopcontact van 230V / 50Hz
Schuif de accu in de lader, zoals wordt getoond in afb. A.
Het groene oplaadlampjeGaat knipperen ten teken dat de accu worden opgeladen.
Wanner de accu geheel is opgeladen, blijft het groene lampje ononderbroken branden. De accu is volledig opgeladen en kan worden gebruikt of in de lader blijven zitten.

Waarschuwing! Brandgevaar. Wonneur u de lader loskoppelt van het gereedschap, let er dan vooral op dat u eerst de steker uit het stopcontact trekt en verrolgens het snoer van de lader loskoppelt van het gereedschap.

De accu in het apparaatplaatsen en eruit nemen (afb.B)

Waarschuwing! Controller dat de vergrendelingsknop voor de Uit-stand is ingeschakeld zodate de schakelaar Niet kan worden bediend, voordat u de accu uitneemt ofplaatst.

De accu plaatsen

Steek de accu in het gereedschap en duw tot u een klik hoort (afb. B)

De accu uit het apparatus nemen (afb. C)

Druk op de accuvrijgaveknop zoals worden getoond in (afb C) en trek de accu uit het gereedschap.

Bedieningsinstructies

Aan/uit-schakelaar & Knop Vooruit/Achteruit

U zet de boor AAN en UIT door de Aan/Uit-schakelaar (1) in te trekken en los te lien. Hoe verder u de Aan/Uitschakelaar indrukt, des te hoger de snelheid van de boormachine.
Met de vooruit/achteruit-knop (2) bepaalt u de draair-ichting van het gereedschap. Deze knop dient ook als vergrendelingsknop voor de Uit-stand.
Wilt u de voorwaartse draairichting selecteren, dan LAST u de Aan/Uit-schakelaar los en duwt u de Vooruit/Achteruitknop maar links.
Wilt u de achterwaartse draairichting selecteren, dan duwt u de Vooruit/Achteruit-knop in de tegengestelde richting.

Opmerking: De middelste stand van de regelknop vergrendelt het gereedschap in de uit-stand. Wanner u de stand van de regelknop wijzigt, is het belangrijk dat u de aan/uit-knop nicht indrukt.

Torsieregeling (afb. D)

Dit gereedschap is voorzien van een stelring (3) voor de torsie waarmee u de gebruiksstand kurz selecteren en de torsie voor het indraaien van schroeven kurz instellen. Grote schroeven en harde werkmaterialen vragen een hogere torsie-instelling dankleine schroeven en zachtewerkmaterialien.

Zet voor het boren in hout, metaal en kunststof de stelring op het symbool voor de boorstand
Zet voor het in- enuit draaien van schroeven de stelring op de gewenste stand. Als u Niet weet wat de juiste instelling is, ga dan als volgt te werk:
Zet de steling in de stand voor de minste torsie.
Draai de eerste schroef in.
Zet, als de koppeleng ratelt voordat het gewenste resultaat is bereikt, de stelring in een stand voor meer torsie ga door met het indraaien van de schroef. Herhaal dit totdat u de juiste instelling bereikt. Gebruik deze instelling voor de resterende schroeven.

Spanknap zonder sleutel (afb. E)

Waarschuwing! Controller, voordat u accessoiresplaatst of losneem, dat de vergrendelingsknop voor de Uit-stand is ingeschakeld zodate schakelaar Niet kan worden bediend.

Een boortje of een ander accessoire plaatsen:

Pak hetijkenste gedeelte van de spanknop (4) met uwene hand vast en draai met uw andere hand het voorste gedeelte waar links (gezien vanuit de spanknop).
Plaats het boortje of het andere accessoire geheel in de spanknop stevig en zet het stevig vast door het achechterste gedeelte van de spanknop vast te houden en het voorste gedeelte maar rechts te draaien (gezien vanuit de spanknop).

Waarschuwing! Probeer nicht boren (of andere accessoires) vast te zetten door het voorste gedeelte van de spankop vast te honden en het gereedschap in te schaken. Wanner u accessoires op deze manier verwangt, kan de spanknop beschadigd raken en kunt u zich bezeren.

Twee snelheden (Afbeelding F)

Doordat uw boormachine een functie voor twee snugheden heeft Aunt u de voor iedere toepassing de juiste snugheid kiezen en dat biedtmeer toepassingsmogelijkheden. Schakel voor de lage snugheid,oor de instelling voor hoge torsie (stand 1),het gereedschap uit en laat het tot stilstand komen. Schuif de knop voor snugheidswissel (5) maar achefteren (weg van de boorkop). Schakel voor de hoge snugheid,oor deinstelling voor lage torsie (stand 2),het gereedschap uit en laat u het tot stilstand komen.

Schuif de knop voor slelheidswissel maar voren (aar de boorkop toe).

Opmerking: Wissel Niet van snelheid wonneer het geereedschap draait.

Als het wisselen van snelheid Niet gemakkelijk verloopt, is het belangrijk dat u controleert dat de knop voor de snelheidswisse geheel maar voren of geheel maar afterwards is geduwd.

Boren/schroeven

Selecteer de draairichting vooruit ofchteruit met de schuifknop voor vooruit/achteruit (2).
Schakel het gereedschap in door schakelaar (1) in te drukken. De snugheid van het gereedschap hangt af van hoe ver u de schakelaar indrukt.
U schakelt het gereedschap uit door de schakelaar los te latent.

Tips voor optimaal gebruik

Boren

Gebruik alleen scherpe boortjes.
Ondersteun het werk en zet het goed vast, volgens de aanwijzingen in Instructies voor de verilgheid.
Gebruik geschiktte en vereiste veriligeidsapparatuur, volgens de aanwijzingen in Instructies voor de veriligeid.
Maak het werkgebied veilig en onderhoud het, volgens de aanwijzingen in Instructies voor de verilgheid.
Laat de boormachine langzaam werken, oefen lichte drukuit tot het gat voldoende diep is en het boortje Niet meer kan weglopen.
Oefen druk uit in een rechte lijn op het boortje. Duw hard genoeg om het boortje+zijn werk te latent doen, maar nicht zo hard dat de motor vastloopt of het boortje van zich rechte lijn afwijkt.
Houd de boormachine stevig met twee handen vast zodat u de draaibeweging in bedwang kunt honden.
SCHAKEL EEN VASTGELOPEN BOORMACHINE NIET IN EN UIT IN EEN POGING DE MACHINE WEER OP GANG TE BREngen. HIERDOOR KAN DE BOORMACHINE BESCHADIGD RAKEN.
Verklein de kans op vastlopen in het LASTe gedeelte van het boren door gegen dan de druk te verminderen en langzaam te boren.
Laat de motor draaien terwijl u het boortje uit het geboorde gat trekt. Zo verkleint u de kans van vastlopen.
ControllerDat de Aan/Uit-schakelaar goed werkt.

In hout boren

Gaten in hout=kunt u metdezelfde spiraalboren make n die u ook voor metaal gebruikt, of met speciale speed-boren. Deze boren moeten scherp+zijn en moeten tijdens het boren regelmatig uit het gat worden getrokken zatat spaanders uit de groeven van de boor konnen ontsnappen.

In metaal boren

Gebruik een snijvloeistof wanner u in metaal boort.

De uitzonderingen zijn gietijzer en messing, deze要去en droog worden geboard. De koelolies die het Beste werken, zich gezwavelde koelolie of reuzelolie.

Schroeven

Gebruik alkijd een schroefbit van het juiste type en formaat.
Als schroeven moeilijk hunnen worden vastgedraaid, kun t u eenkleine hoeveelheid afwasmiddel of zeep als smeermiddel gebruiken.
Houd het gereedschap en het schroefbit alsijdrecht in het verlangde van de schroef.

Problemen oplossen

Probleem Mogelijk	borzaak Mogelijk oplossing
Toestel start nicht De acu is Niet opgeladen.	Controleer de laadvereis-ten voor de accu.
De accu laadt nicht op. De stekker van de lader zit Niet in het stopcontact in.De omgevingstem-peratuur is te hoog of te laag.	Steen de steker van de lader in een stopcontact waar stroom op staat.Verplaats de lader en de accu maar een locatie waar de luchttemperatuur hoger is dan 4,5 °C en lager is dan +40,5 °C.
Apparaat werkkt plotseling Nieteer.	Accu heeft de maximale tempera-tuur bereikt.Accu is leeg. (De accu is zo ontworpen dat hij zichzelf plotseling uitschakelt wonneer hij bijna leeg is. Dit verlangt de levensduur van de accu.)	Laat de accu afkoelen.Plaats de accu op de lader en laad de accu op.

Onderhoud

Uw BLACK+DECKER-gereedschap is ontworpen om gedurende langereperiode te functioneren met een minimum aan onderhoud. Het continuaar tevredenheid functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken.

Behalve regelmatige reiniging vraagt de lader geen onderhoud.

Waarschuwing! Voordat u onderhoud aan het gereedschapuitvoert, verwijdert u de accu uit het gereedschap. Neem deladeruih het stopcontact voordat u deze schoonmaakt.

Reinig de ventilatieopeningen van het gereedschap en de lader regelmatig met een zachte borstel of een droge doek.

Reinig de behuizing van de motor regelmatig met een vochtige doeck.
Gebruik Niet een schurend schoonmaakmiddel of een schoonmaakmiddel op basis van een oplosmiddel.
Open regelmatig de spanknop en tik eventueel stof uit het binnenste.

Het milieu beschermen

Gescheiden afvalinzameling. Producten en accu's

voorzien van dit symbol mogen nicht bij het normale huishoudafval worden weggegooid.

Producten en accu's bevatten materialen die kuren worden teruggewonnen of gerecycled, wat de vraag maar grondstoffen doet afnemen.

Recycle elektrische producten en accu's volgens de ter plaatse geldende bepalingen. Nadere informatatie is beschikbaar op www.2helpU.com

Technische gegevens

		BDCDD186
Spanning	\( V_{DC} \)	18
Snelheid onbelast	\( Min^{-1} \)	0 - 360/0 - 1400
Max. torsie Nm 17,5/40
Capaciteit boorkop mm 1-10
Max. boorvermogen
Metaal/hout mm 10/25
Gewicht kg 0,84 (met accu 1,24)

Lader 90589867
Ingangsspanning	\( V_{AC} \)		230
Uitgangsspanning	\( V_{DC} \)		18
Laadstroom mA 200
Oplaadtijd ongev. Uur 8

Lader 90590287-02
Ingangsspanning	\( V_{AC} \)		230
Uitgangsspanning	\( V_{DC} \)		18
Laadstroom mA 400
Oplaadtijd ongev. Uur 3	- 5

Lader 90599854-06
Ingangsspanning	VAC		230
Uitgangsspanning	VDC		18
Laadstroom Amp 1
Oplaadtijd ongev. Uur 1	5

Accu				BL1518
Spanning	\(V_{AC}\)			18
Capaciteit	Ah			1.5
Type				Li-Ion

Accu				BL2018
Spanning	\(V_{AC}\)			18
Capaciteit	Ah			2.0
Type				Li-Ion

Accu				BL4018
Spanning	VAC			18
Capaciteit	Ah			4.0
Type				Li-Ion

Geluidsdrukniveau, volgens EN 60745:

Geluidsdruk (LDA) 65,2 dB(A), meetonzekerheid (K) 3 dB(A)

Geluidsvermögen (LWA) 76,2 dB(A), meetonzekerheid (K) 3 dB(A)

Totale trillingswaarden (som triaxvector) volgens EN 60745:

Boren in metaal \( \left( {a}_{h,D}\right) < 1,3\mathrm{\;m}/{\mathrm{s}}^{2} \) ,onzekerheid (K) \( 1,5\mathrm{\;m}/{\mathrm{s}}^{2} \)

Schroevestraaien zonder slagkracht \( \left( {a}_{h}\right) < 0,6\mathrm{\;m}/{\mathrm{s}}^{2} \) ,onzekerheid (K) \( 1,5\mathrm{\;m}/{\mathrm{s}}^{2} \)

EG conformiteitsverklaring

RICHTLIJN VOOR MACHINES

BDCDC18-boormachine/schroevendraier

Black & Decker verkaart dat deze producten, beschreiben bij

'Technische gegevens', voldoen aan:

2006/42/EG, EN 60745-1, EN 60745-2-1

NEDERLANDS

(Vertaling van de originele instructies)

Deze producten voldoen tevens aan richtlijn 2004/108/EG (tot 19/04/2016) 2014/30/EU (vanaf 20/04/2016) en 2011/65/EU. Neem voor meer informatie contact op met Black & Decker op het volgende adres of raadpleeg dechterzijde van de handledig.

De ondergetekte is verantwoordelijk voor de samensteling van het technische bestand en leegt deze verklaring af namens. Black & Decker.

R. Laverick
Engineering Manager
Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD
Verenigd Koninkrijek 18-11-2015

Garantie

Black & Decker heeft vertrouwen in zijn producten en biedt consumenten een garantie van 24 maanden vanaf de aankoopdatum. Deze garantie vormt een aanvulling op uw wettelijk rechten en beperken deze Niet. De garantie is geldig op het grondgebied van de Lidstatesen van de Europese Unie en de Europese Vrijhandelszone.

Voor een garantie-aanspraak moet uw aanspraak in overeenstemming zich met de Voorwaarden en Condities van Black&Decker en moet u een bewijs van aankoop overleggen aan de verkoper of aan een geautoriseerde reparatiemonteur.

Voorwaarden en condities van de 2-jarige garantie van Black&Decker en het adres van de vestiging van het geauto-risereerde reparatiecentrum bij u in de buurt,kest u vinden op internet op www.2helpU.com, of door contact op te nemen met het Black & Decker-kantoor terplaatse, op het adres dat in deze handleiding worden vermeld.

Bezoek once website www.blackanddecker.nl, waar u uw nieuwe Black & Decker-product kutn registeren en informatie kutn verkrijgen over nieuwe producten en speciale aanbiedingen.
