BDCDD18N - Boor BLACK & DECKER - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze boor/schroevendraaier
Merk	Black & Decker
Model	BDCDD18N
Nominale spanning	18 V DC
Onbelaste snelheid	0 – 650 t/min
Max. koppel	15/28 Nm
Spanbereik boorkop	10 mm
Max. boorcapaciteit (staal/hout)	10 mm / 25 mm
Gewicht	1,0 kg
Compatibele lader	Modellen 905902** (Type 2) of 905998** (Type 1)
Compatibele accus	BL1518 (1,5 Ah), BL2018 (2,0 Ah), BL4018 (4,0 Ah) – Li-Ion
Geluidsdrukniveau	64,5 dB(A) (onzekerheid 3 dB(A))
Geluidsvermogensniveau	75,5 dB(A) (onzekerheid 3 dB(A))
Trillingen (boren in metaal)	0,8 m/s² (onzekerheid 1,5 m/s²)
Trillingen (schroeven zonder slag)	0,3 m/s² (onzekerheid 1,5 m/s²)
Voeding	Oplaadbare Li-Ion accu (niet inbegrepen)
Beoogd gebruik	Schroeven en boren in hout, metaal en kunststof (huishoudelijk)
Laadtemperatuur	10 °C tot 40 °C
Geschatte laadtijd	1 tot 5 uur (afhankelijk van accu en lader)
Onderhoud	Reinig de ventilatieopeningen met een zachte borstel en een droge doek; reinig het motorcompartiment met een vochtige doek; open en ontstof de boorkop regelmatig
Veiligheid	Dubbele isolatie (lader); veiligheidsstop (vooruit/achteruit knop in middelste stand); accuvergrendeling
Garantie	24 maanden (huishoudelijk gebruik)
Onderdelen en repareerbaarheid	Reparatie door een erkende Black & Decker reparateur; gebruik originele reserveonderdelen

Veelgestelde vragen - BDCDD18N BLACK & DECKER

Hoe laad ik de accu van de boor BDCDD18N op?

Plaats de accu in de lader tot deze vastklikt, sluit de lader vervolgens aan op het stopcontact. Het lampje knippert tijdens het laden en blijft branden wanneer het laden is voltooid. Het laden duurt 1 tot 5 uur, afhankelijk van de accu en de lader.

Welke accus zijn compatibel met model BDCDD18N?

De compatibele Li-Ion accus zijn de modellen BL1518 (1,5 Ah), BL2018 (2,0 Ah) en BL4018 (4,0 Ah). Gebruik uitsluitend de door Black & Decker geleverde laders.

Hoe plaats of verwijder ik een boor in de boorkop?

Houd de achterste helft van de boorkop vast en draai de voorste helft tegen de klok in om te openen. Plaats de boor, draai vervolgens de voorste helft met de klok mee om vast te zetten. De boorkop spant automatisch.

Hoe kies ik het toerental?

Het toerental is variabel afhankelijk van de druk op de trekker. Er is geen vaste snelheidskiezer; het toerental neemt geleidelijk toe met de druk.

Hoe stel ik het draaimoment in?

Draai aan de instelring (genummerde ring) achter de boorkop. De standen 1 tot 15 komen overeen met oplopende koppels. Het boorsymbool (boor) schakelt de koppelbegrenzing uit voor boren.

Hoe keer ik de draairichting om (vooruit/achteruit)?

Gebruik de vooruit/achteruit knop boven de trekker. Duw deze naar links voor vooruit (met de klok mee), naar rechts voor achteruit (tegen de klok in). Zet hem in het midden om het gereedschap te vergrendelen.

Welke tips voor optimaal boren?

Oefen lichte en rechte druk uit. Verminder de druk vlak voordat u door het werkstuk boort. Smeer bij metaal met olie. Gebruik bij hout een anti-splinterblok. Markeer het boorpunt voor meer precisie.

Hoe wissel ik een schroefbit?

Open de boorkop door de voorste ring tegen de klok in te draaien, verwijder de bit, plaats de nieuwe bit en draai de boorkop met de klok mee vast.

Hoe onderhoud ik de boor BDCDD18N?

Verwijder vóór onderhoud de accu. Reinig de ventilatieopeningen met een zachte borstel en een droge doek. Reinig het motorcompartiment met een vochtige doek. Open regelmatig de boorkop en tik erop om stof te verwijderen.

Wat zijn de belangrijke veiligheidsvoorschriften?

Draag een veiligheidsbril en indien nodig een gehoorbeschermingsband. Houd het gereedschap vast bij de geïsoleerde greepvlakken om elektrische schokken te voorkomen bij contact met verborgen draden. Raak de hete boor niet aan na het boren. Berg het gereedschap op buiten het bereik van kinderen.

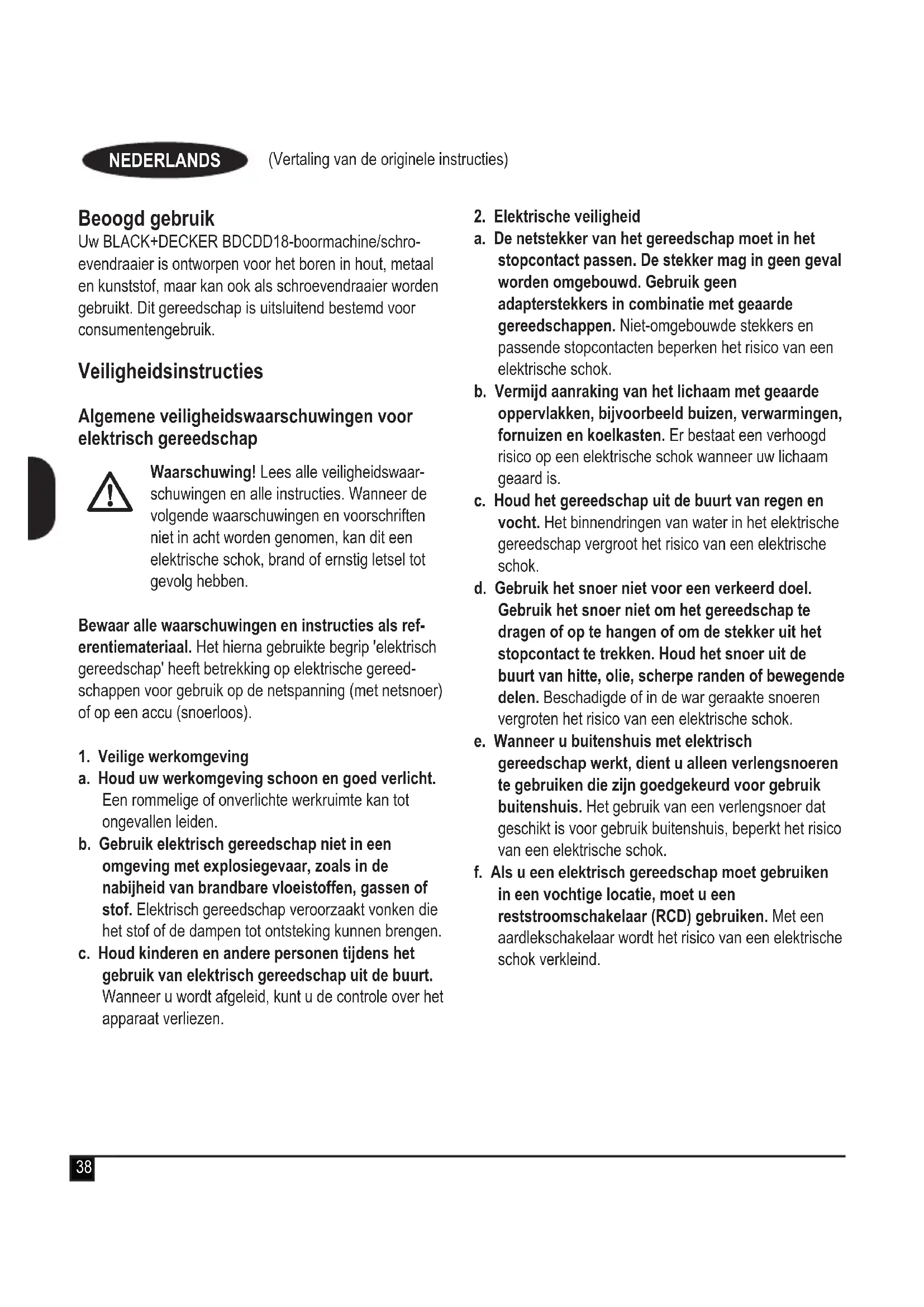

GEBRUIKSAANWIJZING BDCDD18N BLACK & DECKER

(Vertaling van de originele instructies)

Beoogd gebruik

Uw BLACK+DECKER BDCDD18-boormachine/schroevendraaier is ontworpen voor het boren in hout, metaal en kunststof, maar kan ook als schroevendraaier worden gebruikt. Dit gereedschap is uitsluitend bestemd voor consumentengebruik.

Veiligheidsinstructies

Algemene verilgheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Lees alle veiligheidswaarschuwingen en alle instructies. Wanner de volgende waarschuwingen en voorschrifteniet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en instructies als referentiematerialiaal. Het hierna gebruikte begrip 'elektrisch gereedschap' heeft betrekking op elektrische gereedschappen voor gebruik op de netspanning (met netsnoer) of op een accu (snoerloos).

1. Veilige werkomgeving
   a. Houd uw werkomgeving schoon en goed verlicht.
   Een rommelige of onverlichte werkruimte kan tot ongevallen leiden.
   b. Gebruik elektrisch gereedschap nicht in een omgeving met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen tot ontsteking konnen brengen.
   c. Houd kinderen en andere personenijdens het gebruik van elektrisch gereedschap uit de buurt. Wanner u wordt afgeleid, kunt u de controle over het apparaat verliezen.

2. Elektrische verilgheit

a. De netstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden omgebouwd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Niet-omgebouwde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b. Vermijd aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wonneer uw lichaam geaard is.
c. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d. Gebruik het snoer Niet voor een verkeerd doel. Gebruik het snoer Niet om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte snoeren vergroten het risico van een elektrische schok.
e. Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengsnoeren te gebruiken die zich goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, beperkt het risico van een elektrische schok.
f. Als u een elektrisch gereedschap moet gebruiken in een vochtige locatie, moet u een reststroomschakelaar (RCD) gebruiken. Met een aardlekschakelaar worden het risico van een elektrische schok verkleind.

1. Persoonlijke veiligheid

a. Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van elektrische gereedschappen. Gebruik elektrisch gereedschap Niet wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan leiden tot ernstige verwondingen.
b. Draag een persoonlijke beschemende uitrusting. Draag altijd een veiligheidsbril. Het dragen van een persoonlijke beschemende uitrusting zoals een stofmasker, slipvaste werkskoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, verminder het risico van verwondingen.
c. Voorkom per ongeluk inschakelen. Controller of de schakelaar in de uit-stand staat voordat u het gereedschap aansluit op het stopcontact en/of de accu en voordat u het gereedschap optilt of gaat dragen. Wanner u bij het dragen van het gereedschap uw vinger op de schakelaar houdt of wanner u het gereedschap per ongeluk inschakelt, kan dat leiden tot oncevallen.
d. Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan leiden tot verwonden.
e. Reik Niet te ver. Zorg er alsijd voor dat u stevig staat en in evenwicht blijft. Daardoor kunt u het gereedschap beter onder controle houden in onverwachtete situatuies.
f. Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren können door bewegende delen worden meegenomen.
g. Wanner stofafzugings-of stofopvangvoorzieningen konnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van stofopvangvoorzieningen beperkt het gevaar door stof.

1. Gebruik en onderhoud van elektrisch gereedschap
   a. Overbelast het gereedschap Niet. Gebruik voor uw toepassing het waarvoort bestemde elektrische gereedschap. Met het geschikte elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
   b. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Nieteer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
   c. Trek de stekker uit het stopcontact en/of verwijder de accu uit het elektrisch gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap opbergt. Met deze voorzorgsmaatregel voorkomt u onbedoeld starten van het gereedschap.
   d. Bewaar nicht-bebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap nicht gebruiken door personen die er nicht vertrouwd mee zich en deze aanwijzingen nicht hebben gelezen. Elektrische gereedschappen zich gaarlijk wanneer deze worden gebruikt door onervaren Personen.
   e. Verzorg het gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet klemmen, en of er onderdelen zodanig+zijn gebroken of beschadigd dat de werkking van het gereedschap nadelig worden beinvloed. Laat beschadigde delen repareren voordat u het gereedschap gezruikt. Veel ongevallen worden veroorzaakt door slecht onderhonden elektrisch gereedschap.
   f. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en zich gemakkelijker te geleiden.
   g. Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan leiden tot gevaarlijke situatuies.

NEDERLANDS

(Vertaling van de originele instructies)

1. Gebruik en onderhoud van snoerloos elektrisch gereedschap

a. Laad accu's alleen op met de door de fabrikant aanbevolen lader. Een lader die geschikt is voor een bepaald type accu, kan brandgevaar opleveren wanner deze in combinatie met andere accu's worden gebruikt.
b. Gebruik elektrisch gereedschap alleen in combinatie met specifiek vermelde accu's. Het gebruik van andere accu's kan gevaar voor letsel en brand opleveren.
c. Houd accu's die nicht worden gebrukt uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding van de ene pool waar de andere tot stand hunnen brengen. Als kortsluiting tussen de polen van de accu's wordt gemaatkt, hunnen brandwonden of brand worden veroorzaakt.
d. Onder extreme omstandigheden kan er vloeistofuit de accu spuiten. Vermijd contact. Indien onbedoeld contact plaatsvindt, spoelt u met water. Als vloeistof in aanraking komt met ogen, raadpleegt u bovendien uw huisarts. Vloeistof dieuit de accu spuit, kan irritatie of brandwondenveroorzaken.
6. Onderhoud
a. Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden de veiligheid van het gereedschap gewaarborgd.

Aanvullende veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Aanvullende veiligheidswaarschuwingen voor boormachines en slagboormachines

Draag gehoorbeschemers bij gebruik als slagboor. Door het geluid van het gereedschap kan uw gehoor worden beschadigd.
Gebruik de extra handgrepen die bij het gereedschap worden geleverd. Als u de controle over het gereedschap verliest, kan dat letsel veroorzaken.
Houd het gereedschap vast bij de geisoleerde greepopppervlakken als u een handeling uitvoert waar bij het snijdende hulpstuk met onzichtbare draden in aanraking kan komen. Als een draad onder spanning worden geraakt door het snijdende hulpstuk, komen onbedekte metalen onderdelen van het gereedschaponder spanning te staan en kunt u een elektrische schok krijgen.
Houd het gereedschap vast bij de geisoleerde greepoppervlakken als u een handeling uitvoert waar bij het bevestigingsmaterial met onzichtbare draden in aanraking kan komen. Als een draad onder spanning worden geraakt met het bevestigingsmaterial, komen onbedekte metalen onderdelen van het gereedschaponder spanning te staan en kunt u een elektrische schok krijgen.
Gebruik klemmen of een andere praktische manier om het werkstuk op een stabel platform vast te zetten en te steunen. Als u het werkstuk met de hand of gegen uw lichaam vasthoudt, is het nicht stabel en kurz u de controle over het gereedschap verliezen.
Controlleraar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds boort.
Raak de punt van een boor Niet meteen na het boren aan. Deze kan heet+zijn.
In deze instructiehandleiding worden ingegaan op het beoogde gebruik. Het gebruik van andere accessoires of hulpstukken dan wel de uitvoering van andere handelingen met dit gereedschap dan die in deze gebruikershandleiding worden aanbevolen, kan leiden tot persoonlijk letsel en/of schade aan eigendommen.

Veiligheid van anderen

Dit gereedschap mag nicht worden gebrukt door Personen (waaronder kinderen) die lichamelijk of geestelijk mindervalide zich of die geen ervaring met of kennis van dit gereedschap hebben, tenzij ze onder toezicht staan of instructies krijgen wat betreft het gebruik van het gereedschap van een persoon die verantwoordelijk is voor hun veiligheid.
Houd toezicht op kinderen om ervoor te zorgen dat zich Niet met het apparaat gaan spelen.

Overige risico's

Er kuren zich tijdens het gebruik van het gereedschap ook andere risico's voordoen, die misschien Niet in de bijgevoegde veiligheidswaarschuwingen worden vermeld. Deze risico's kuren zich voordoen als gevolg van onoordeelkundig gebruik, langdurig gebruik, enz.

Zelfs als de veiligheidsvoorschriften in acht worden genomen en de veiligheidsvoorzieningen worden geimplementeerd, können bepaalde risico's nicht worden vermeden. Deze omvatten:

Verwondingen die worden veroorzaakt door het aanraken van draaiende of bewegende onderdelen.
Verwondingen die worden veroorzaakt bij het verwangen van onderdelen, bladen of accessoires.
Verwondingen die worden veroorzaakt door langdurig gebruik van het gereedschap. Als u langere periodes met het gereedschap werkt, is het raadzaam om regelmatig een pauze in te階段en.
Gehoorbeschadiging.
Gezondheidsrisico's als gevolg van het inademen van stof dat door gebruik van het gereedschap worden veroorzaakt (bijvoorbeeldijdens het werkken met hout, vooral eiken, beuken en MDF.)

Trillingen

De aangegeven waarden voor trillingssemissie in de technische gegevens en de conformiteitsverklaring zijn gemeten conform een standardtestmethode die door EN 60745 worden geboden. Hiermee kan het ene gereedschap met het andere worden vergeleken. De aangegeven waarde voor trillingssemissie kan ook worden gezruikt bij een voorlopige bepaling van blootstelling.

Waarschuwing! De waarde voor trillingssemissieijdens het werkelijkke gebruik van het gereedschap kan verzahlen van de aangegeven waarde afhankelijk van de manieren waarop het gereedschap worden gebruikt. Het trillingsniveau kan hoger worden dan het aangegeveniveau.

Wanner de blootstelling aan trillingen worden vastgesteld teneindeeilgheidsmaatregelen te bepalen die worden vereist door 2002/44/EG ter bescherming van personen dieijdens hun werk regelmatig elektrische gereedschappen gebruiken, moet bij een schatting van de blootsteling aan trillingen rekening worden gehonden met de werkelijke omstandigheden van het gebruik en de manier waarop het gereedschap worden gebruikt. Daar bij要去ek reckening worden gehonden met alle stappen in de gebruikscyclus, zoals het moment waarop het gereedschap worden uitgeschakeld en wanner het gereedschap stationair loopt alsook de aanlooptijd.

Labels op het gereedschap

Naast de datumcode is het gereedschap voorzien van de volgende symbolen:

Waarschuwing! De gebruiker要去 instructiehandleiding lezen om het risico op letsel te beperken.

Aanvullende veiligheidsinstrumenties voor accu's en laders (niet meegeleverd met het gereedschap)

Accu's

Probeer nicht om accu's te openen, om welke reden ook.
Stel de accu Niet bloat aan water.
Bewaar deze nicht op locaties met temperaturen vaneer dan 40^
Laad de accu's alleen op bij een omgevingstemper- atuur van 10-40 ^ C
Gebruik alleen de lader die bij het apparaat is geleverd.

NEDERLANDS

(Vertaling van de originele instructies)

Gooi lege accu's weg volgens de instructies in het gedeelte "Milieu".

Laad beschadigde accu's Niet op.

Laders

Gebruik de lader van BLACK+DECKER alleen voor de accu's in het apparaat waar bij de lader is bijgeverd. Andere batterijnen konnen exploderen met letsel en materiele schade als gevolg.
Niet-laadbare accu's mogen nooit worden opgeladen.
Een defect snoer moet direct worden verrangen.
Stel de lader nicht bloot aan water.
Open de lader nicht.
Prik nooit met een scherp voorwerp in de lader.

De lader is uitsluitend bestemd voor gebruik binnenshuis.

Lees voor gebruik deze gebruikershandleiding.

De lader is dubbel geisoleerd, zodat een aardaansluiting Niet nodig is. Controller altijd de netspanning overeenkomt met de waarde op het typeplaatje. Probeer delader nooit te verrangen door een normale netstekker.

Als het netsnoer is beschadigd, moet dit worden verrangen door de fabrikant of een BLACK+DECKER-servicecentrum om gevaar te voorkomen.

Onderdelen

Bij dit gereedschap worden enkele of alle van de volgende onderdelen meegeleverd.

1. Schakelaar met variabele snelheden
2. Schuifknop voor rechtsom/linksom

3. Spanknop

4. Stelring voor torsie-instelling

5. Accu (niet inbegrepen, worden apart verkocht)
6. Bithouder

Fig. A (Niet inbegrepen, apart verkrijgbaar)

1. Accu
2. Lader
3. Oplaadindicator

Monteren

Waarschuwing! Verwijder de accu uit het gereedschap voordat u met de montage begint.

De accuplaatsen en verwijderen (fig.B)

Uplaatst de accu (5) door deze op een lijn te plaatsen met het contragedeelte op het gereedschap. Schuif de accu in het contragedeelte en duw totdat de accu vastklikt.
Als u de accu wilt verwijderen, drukt u op de vergren-delingsknop (9) en trekt u tegelijkertijd de accu uit het contragedeelte.

Een boorbit of schroefbitplaaten of verwijderen (fig. C)

Dit gereedschap is uitergerust met een spanknop zonder sleutel, zodate u bits gemakkelijk kunt verwisselen.

Pak het achechterste gedeelte van de spanknop (3) met uw ene hand vast en gebruik uw andere hand om het voorste gedeelte waar links te draaien (gezien vanuit de spanknop).
Plaats de bitschacht (10) in de spanknop.
Draai de spanknop stevig vast door het achechterste gedeelte van de spanknop vast te houden en het voorste gedeelte maar rechts te draaien (gezien vanuit de spanknop).

Gebruik

Waarschuwing! Laat het gereedschap in zijn eigén tempo Werken. Niet overbelasten.

De accu opladen (fig. A)

De accu要去h het eerste gebruik worden opgeladen en ook zodra deze Niet更是 voldoende vermogen levert voor taken die eerst gemakkelijk konden worden uitgevoerd. Tijdens het opladen kan de accu warm worden. Dit is normal en duidt Niet op een probleem.

Waarschuwing! Laad de accu Niet op bij omgevingstemperaturen onder 10^ of boven 40^ . Aanbevolen laadtemperatuur: ongeveer 24^ .

Opmerking: De lader functioneert nicht als de temperatur van de accu lager is dan ongeveer 10^ C of hoger dan 40^ C. Laat de accu in dat geval in de lader zitten. De lader worden automatisch ingeschakeld wanner de accu de juiste temperatur heeft.

Als u de accu (5) wilt opladen, schuift u de accu in de lader (7). De accu past maar op eén manier in de lader. Forceer de accu Nietijdens het aansluten. Zorg ervoor dat de accu goed in de lader is geplaatst.
Steek de stekker van de lader in een stopcontact. De oplaadindicator (8)Gaat knipperen.

Als het lampje (8) continu brandt, is de accu volledig opgeladen. De lader en de accu+kennen voor onbepaalde..., tijd verbonden blijven. Het lampje wordt ingeschakeld,... wonneer de lader de accu vanijd totijd bijlaadt.

Lege accu's dient u binnen een week op te laden. Als u accu's leeg bewaart, worden de levensduur van de accu's aanzienlijk verminderd.

De accu in de lader laten zitten

U kunt de accu gedurende onbeperkte tijd in de lader latent zitten verwijl het oplaadlampje brandt. De lader zorgt ervoor dat de accu.altijd volledig opgeladen is.

De draairichting selecteren (fig. D)

Voor boren en het vastdraaien van schroeven, gebruikt u de voorwaartse draairichting (rechtsom). Voor het losdraaien van schroeven of het verwijderen van een vastgelopen boorbit, gebruikt u de tegengestelde draairichting (linksom).

Als u vooruit draaien wilt selecteren, drukt u de schuifknop voor rechtsom/linksom (2) maar links.
Als u achefteruit draaien wilt selecteren, drukt u de schuifknop voor rechtsom/linksom maar rechts.

U kunt het gereedschap vergrendelen door de schuifknop voor rechtsom/linksom in de middelste stand te zetten.

De torsie selecteren

Dit gereedschap is uitgerust met een stelring waarmee u de torsie kunt instellen voor verschillende schroef- en boortoepassenen. Grote schroeven en harde werkstukmaterialen vereisen een hogere torsie-instelling dan kleine schroeven en zachte werkstukmaterialen. Verderop worden de symbolen op de stelring beschreiben.

Als u wilt boren in hout, metaal en kunststof, stelt u dering (4) in op het 2 -symbool.
Als u schroeven wilt draaien, stelt u de stelring op de gewenste instelling in. Als u Niet weet wat de juiste instelling is, gaat u als volgt te werk:

Zet de stelring (4) op de laagste torsie-instelling.
Draai de eerste schroef aan.
Als de koppeling ratelt voordat het gewenste resultaat is bereikt, verhoojt u de instelling van de stelring en gaat u door met het aandraaien van de schroef. Herhaal dit totdat u de juiste instelling bereikt. Gebruik deze instelling voor de resterende schroeven.

Boren/schroeven

Gebruik de schuifknop voor rechtsom/linksom (2) om de gewenste draairichting te selecteren.
Druk de aan/uit-schakelaar (1) in om het gereedschap in te schakelen. De snugelid van het gereedschap hangt af van hoe ver u de schakelaar indrukt.
Laat de schakelaar los om het gereedschap uit te schakelen.

Tips voor optimaal gebruik

Boren

Oefen lichte druk uit op het boorbit. Doe dit altijd loodrecht op het bit.
Net voordat de punt van het boorbit door het werkstuk gaat, hoeft u geen druk meer uit te oefenen op het bit.
Gebruik een blokj hout als u gaat boren in werkstukken die makkelijk splinteren.

NEDERLANDS

(Vertaling van de originele instructies)

Gebruik speciale houtboren wanner u gaten met een grote diameter wilt boren in hout.
Gebruik HSS-boorbits als u gaat boren in metaal.
Gebruik steenboren als u gaat boren in zache steen.
Gebruik een smeermiddel wanneer u gaat boren in andere metalen dan gietijzer of koper.
Gebruik een centerpons om een beginnPunt voor het boorgat te make, zodate u nauwkeuriger kunt werken.

Schroeven

Gebruik.altijd hetjuiste type en formaat schroefbit.
Als schroeven moeilijk hunnen worden vastgedraaid, kunt u eenkleine hoeveelheid afwasmiddel of zeep als smeermiddel gelebruiken.
Houd het gereedschap en het schroefbit alsijdrecht in het verlangde van de schroef.

Onderhoud

Uw BLACK+DECKER-gereedschap is ontworpen om gedurende langereperiode te functioneren met een minimum aan onderhoud. U kunt het gereedschapaar volte tevredenheid blijven gebruiken als u voor correct onderhoud zorgt en het gereedschap regelmatig schoonmaakt.

Naast regelmatige reiniging vereist de lader geen onderhoud.

Waarschuwing! Voordat u onderhoud aan het gereedschapuitvoert, verwijdert u de accu uit het gereedschap. Neem de lader uit het stopcontact voordat u deze schoonmaakt.

Reinig regelmatig de ventilatieopeningen van het gereedschap en de lader met een zachte borstel of droge doeK.
Reinig regelmatig de behuizing van de motor met een vochtige doek. Gebruik geen schuur- of oplosmiddel.
Open regelmatig de spanknop en tik erop om eventueel stof uit het binnenste te verwijderen.

Milieu

Aparte inzameling. Dit product mag nicht bij het normale huishoudafval worden weggegooid.

Mocht u op een dag constateren dat het BLACK+DECKER-product aan verranging toe is of dat u het apparaat Niet meer nodig hebt,gooi het product dan nicht bij het restafval. Het product valt onder de categorie voor elektrische apparaten.

Gescheiden inzameling van gebruekte producten en verpakkingsmaterialen maakt het möglichk materialen te recycleren en opnieuw te gebruiken.

Hergebruik van gerecycleerde materialen zorgt voor minder milieuuervuiling en dringt de vraag maar grondstoffen terug.

Plaatselijke verordeningen können voorzien in gescheden inzameling van huishoudelijkke elektrische producten via gemeentelijkke stortplaatsen of via de leverancier bij wie u een新模式chak.

BLACK+DECKER biedt een service voor het inzamelen en hergebruiken van BLACK+DECKER-producten als deze aan het einde van hun levensduur zijn gekomen. Om gebruik te makev van deze service, dient u het product maar een van once servicecentra te sturen, die de inzameling voor ons verzorgen.

U kunt de locatie van de dichtstbijzijnde geauthoriserde dealer vinden door contact op te nemen met het BLACK+DECKER-kantoor op het adres dat in deze handlediging is aangegeven. Daarnaast is er een lijst van geauthoriserde BLACK+DECKER-dealers en de complete gegevens van onze after-sales service op internet beschikbaar bij: www.2helpU.com

Accu's

Het apparaat bevat geen onderdelen die door de gebruiker können worden gerepaereerd.

Aan het einde van de levensduur van uw product, moet u het hele apparaat terugbrengen aan een servicecentrum of een inzamellocatie in uw woonplaats om de accu te latente recyclen. Gooi het apparaat Niet met het huishoudelijk afval weg.

Technische gegevens

		BDCDD18 (H1)
Spanning V	DC	18
Onbelast toerental Min.	-1	0-650
Max. torsie Nm 15/28
Spancapaciteit mm 10
Max. boorvermogen
Metaal/hout mm 10/25
Gewicht kg 1.0

Lader 905902** Type 2 905998** Type 1
Ingangsspanning V	AC	100-240 230
Uitgangsspanning V	DC	8-20 18
Stroom	mA	400	1
Oplaadtijd ca.	Uren	3 - 5 1 - 5

Batterij BL1518		BL2018	BL4018
Spanning V AC		18	18	18
Capaciteit Ah		1.5	2.0	4.0
Type		Li-Ion	Li-Ion	Li-Ion

Geluidsdrukniveau volgens EN 60745:

Geluidsdruk (LpA) 64.5 dB(A), meetonzekerheid (K) 3 dB(A)

Geluidsvermögen (LwA) 75.5 dB(A), meetonzekerheid (K) 3 dB(A)

Totale trillingswaarden (som triaxvector) volgens EN 60745:

In metaal boren (a_h)= 0.8 m/s², onzekerheid (K) 1.5 m/s²

Schroeven indraaien zonder slagen (a_h) 0.3 m/s², meetonzekerheid 1.5 m/s²

EG-conformiteitsverklaring

MACHINERICHTLIJN

Black & Decker verkaart dat deze producten, die zich beschreiben bij 'Technische gegevens', voldoen aan: 2006/42/EG, EN 60745-1, EN 60745-2-1

Deze producten voldoen tevens aan richtlijn 2004/108/EG (tot 19/04/2016) 2014/30/EU (vanaf 20/04/2016) en 2011/65/EU. Neem voor meer informatatie contact op met Black & Decker op het volgende adres of raadpleeg dechterzijde van de handleiding.

Ondergetekende is verantwoordelijk voor de compilation van het technische bestand en doet deze verklaring namens Black & Decker.

R. Laverick

Engineering Manager

Black & Decker heeft vertrouwen in haar producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijk rechten en beperken deze Niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie.

Mocht uw Black & Decker product binnen 24 maanden na de datum van aankoop defect raken ten gevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze verranging van defecte onderdelen, de reparatie van het product of de verranging van het product, tenzij:

Het product is gezruikt voor handelsdoeleinden, professionele toepassingen of verhuurdoeleinden.
Het product onoordeelkundig is gebruikt.
Het product is beschadigd door invloeden van buitenaf of door een ongeval.
Reparations zich uitgevoerd door anderen dan unsereervicecentra of Black & Decker-personeel.

Om een beroep te doeon op de garantie, dient u een aankoopbewijs te overhandigen aan de verkoper of een van onsze servicecentra. U kunt het adres van het dichtstbijzijnde Black & Decker-servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van Black & Decker-servicecentra eneer informatatie m.b.t. once klantenservice vinden op het volgende internetadres: www.2helpU.com

Meld u aan op once website www.blackanddecker.nl om uw nieuwe BLACK+DECKER-product te registreten en om te worden geinformeerd over weitere producten en speciale aanbiedingen. Verdere informatatie over het merk BLACK+DECKER en once producten vindt u op www. blackanddecker.nl.

Uso especialico
