GEBRUIKSAANWIJZING KC14XC BLACK & DECKER

Colin Wills Director of Engineering BDCI, 4/F, 2 Dai Wang Street Tai Po Industrial Estate Tai Po NT, Hong Kong Garanzia Certa della qualità dei suoi prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti statutari e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell’Unione Europea e dell’EFTA (European Free Trade Area). Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi dalla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che: ◆ Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio; ◆ Il prodotto non sia stato usato in modo improprio o scorretto; ◆ Il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti; ◆ Il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall’assistenza Black & Decker. Per attivare la garanzia è necessario esibire la prova comprovante l’acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com.23 NEDERLANDS Gebruik volgens bestemming Uw Black & Decker schroef/boormachine is bedoeld voor het in- en uitdraaien van schroeven en voor het boren in hout, metaal en kunststoffen. Deze machine is uitsluitend bestemd voor consumentengebruik. Uw Black & Decker oplader is ontworpen voor het opladen van Black & Decker accu’s van het type dat bij deze machine wordt geleverd. Veiligheidsvoorschriften ◆ Waarschuwing! Bij het gebruik van accugevoede machines dienen ter bescherming tegen brandgevaar, vrijkomen van accuvloeistof, letsel en materiële schade altijd gepaste veiligheidsmaatregelen in acht te worden genomen, waaronder de volgende veiligheidsvoorschriften. ◆ Lees de gebruiksaanwijzing aandachtig door voordat u met de machine gaat werken. ◆ Bewaar deze instructies zorgvuldig! Zorg voor een opgeruimde werkomgeving Een rommelige werkomgeving leidt tot ongelukken. Houd rekening met omgevingsinvloeden Stel de machine niet bloot aan regen. Gebruik de machine niet in een vochtige of natte omgeving. Zorg dat de werkomgeving goed is verlicht. Gebruik de machine niet op plaatsen waar brand- of explosiegevaar bestaat, b.v. in de buurt van brandbare vloeistoffen of gassen. Houd kinderen uit de buurt Houd kinderen, bezoekers en dieren buiten het werkgebied en laat ze de machine niet aanraken. Draag geschikte werkkleding Draag geen wijde kleding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Draag bij het werken buitenshuis bij voorkeur rubber werkhandschoenen en schoenen met profielzolen. Houd lang haar bijeen. Persoonlijke bescherming Draag altijd een veiligheidsbril. Draag een gezichts- of stofmasker bij werkzaamheden waarbij stofdeeltjes of spanen vrijkomen. Draag altijd gehoorbescherming als het geluidsniveau onaangenaam hoog is. Zorg voor een veilige houding Zorg altijd voor een juiste, stabiele houding. Blijf voortdurend opletten Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine niet als u niet geconcentreerd bent. Klem het werkstuk goed vast Gebruik klemmen of een bankschroef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beide handen worden bediend. Sluit de uitrusting van de stofafvoer aan Indien hulpmiddelen zijn meegeleverd voor de aansluiting van stofafvoer en voorzieningen voor stofopvang, zorg dan dat deze zijn aangesloten en naar behoren worden gebruikt. Verwijder sleutels en hulpgereedschappen Controleer vóór het inschakelen altijd of sleutels en andere hulpgereedschappen zijn verwijderd. Gebruik de juiste machine Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik geen te lichte machine of hulpstukken voor te zwaar werk. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel. Overbelast de machine niet. Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend volgens bestemming. Controleer de machine op beschadigingen Controleer de machine voor gebruik op schade. Controleer of alle bewegende delen correct gemonteerd zijn, of er geen onderdelen gebroken zijn, of er geen beschermkappen en schakelaars beschadigd zijn en of er andere gebreken zijn die invloed op de werking van de machine zouden kunnen hebben. Vergewis u er van dat de machine correct werkt. Gebruik de machine niet als enig onderdeel defect is. Gebruik de machine niet als de aan/uit-schakelaar niet werkt. Defecte onderdelen dienen door een erkend servicecentrum te worden gerepareerd of vervangen. Probeer nooit om de machine zelf te repareren. Verwijder de accu Neem de accu van de machine als u de machine niet gebruikt, voordat u gereedschappen, accessoires of onderdelen van de machine verwisselt en voordat u onderhoud aan de machine uitvoert. Voorkom onbedoeld inschakelen Draag de machine niet met uw vingers aan de aan/uit-schakelaar. Vergewis u er van dat de machine is uitgeschakeld als u de accu aanbrengt. Misbruik het snoer niet Draag de oplader nooit aan het snoer. Trek niet aan het snoer om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen. Berg de machine veilig op Berg de machine, oplader en accu na gebruik op in een droge ruimte, buiten het bereik van kinderen. Onderhoud de machine met zorg Houd snijgereedschappen scherp en schoon om beter en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires. Houd de handgrepen en schakelaars droog en vrij van olie en vet. Reparaties Deze machine voldoet aan de geldende veiligheidseisen. Reparaties mogen uitsluitend worden uitgevoerd door bevoegde vakmensen en met behulp van originele reserve- onderdelen; anders kan er een aanzienlijk gevaar voor de gebruiker ontstaan.24 NEDERLANDS Aanvullende veiligheidsvoorschriften voor accu’s en opladers Accu’s ◆ Probeer nooit een accu te openen. ◆ Stel accu’s niet aan water bloot. ◆ Bewaar accu’s niet op plaatsen waar de temperatuur 40 °C kan overschrijden. ◆ Laad accu’s uitsluitend op bij een omgevingstemperatuur tussen 4 °C en 40 °C. ◆ Laad accu’s uitsluitend op met behulp van de meegeleverde oplader (zie technische gegevens). ◆ Controleer voor het opladen of de accu droog en schoon is. ◆ Gebruik het juiste type accu voor de machine (zie technische gegevens). ◆ Volg bij het afdanken van accu’s de instructies in de paragraaf “Milieu” op. ◆ Onder extreme gebruikscondities kan er vloeistof uit de accu vrijkomen. Als u vloeistof op de accu opmerkt, gaat u als volgt te werk: - Verwijder met behulp van een doekje voorzichtig de vloeistof van de accu. Vermijd huidcontact. - Als de vloeistof toch in aanraking komt met de huid of de ogen, volgt u de onderstaande instructies op. Waarschuwing! De accuvloeistof bestaat uit een 25-30 % oplossing van kaliumhydroxide en kan gevaarlijk zijn. Indien accuvloeistof met de huid in aanraking is gekomen, spoel dan de huid onmiddellijk met water af. Neutraliseer de vloeistof met een zwak zuur zoals citroensap of azijn. Indien de accuvloeistof in de ogen is gekomen, spoel de ogen dan gedurende minimaal 10 minuten met schoon stromend water. Raadpleeg vervolgens een arts. Voorkom kortsluiting tussen de contactpunten van een losse accu (bijv. door het bewaren van sleutels in dezelfde zak als de accu). Verbrand de accu nooit. Probeer nooit een beschadigde accu op te laden. Opladers ◆ Gebruik uw Black & Decker oplader uitsluitend voor het opladen van accu’s van het meegeleverde type. Andere accu’s kunnen barsten, wat tot letsel en materiële schade kan leiden. ◆ Probeer nooit om niet oplaadbare batterijen op te laden. ◆ Laat een defect netsnoer onmiddellijk vervangen. ◆ Stel de oplader niet aan water bloot. ◆ Open de oplader niet. ◆ Steek geen voorwerpen in het inwendige van de oplader. Uitsluitend voor gebruik binnenshuis. Elektrische veiligheid Uw oplader is dubbel geïsoleerd. Een aarddraad is daarom niet vereist. Controleer of de ingangsspanning van de oplader overeenkomt met de netspanning. Vervang de oplader nooit door een netstekker. Onderdelen (fig. A) Al naar gelang de uitvoering beschikt deze machine over de volgende onderdelen.

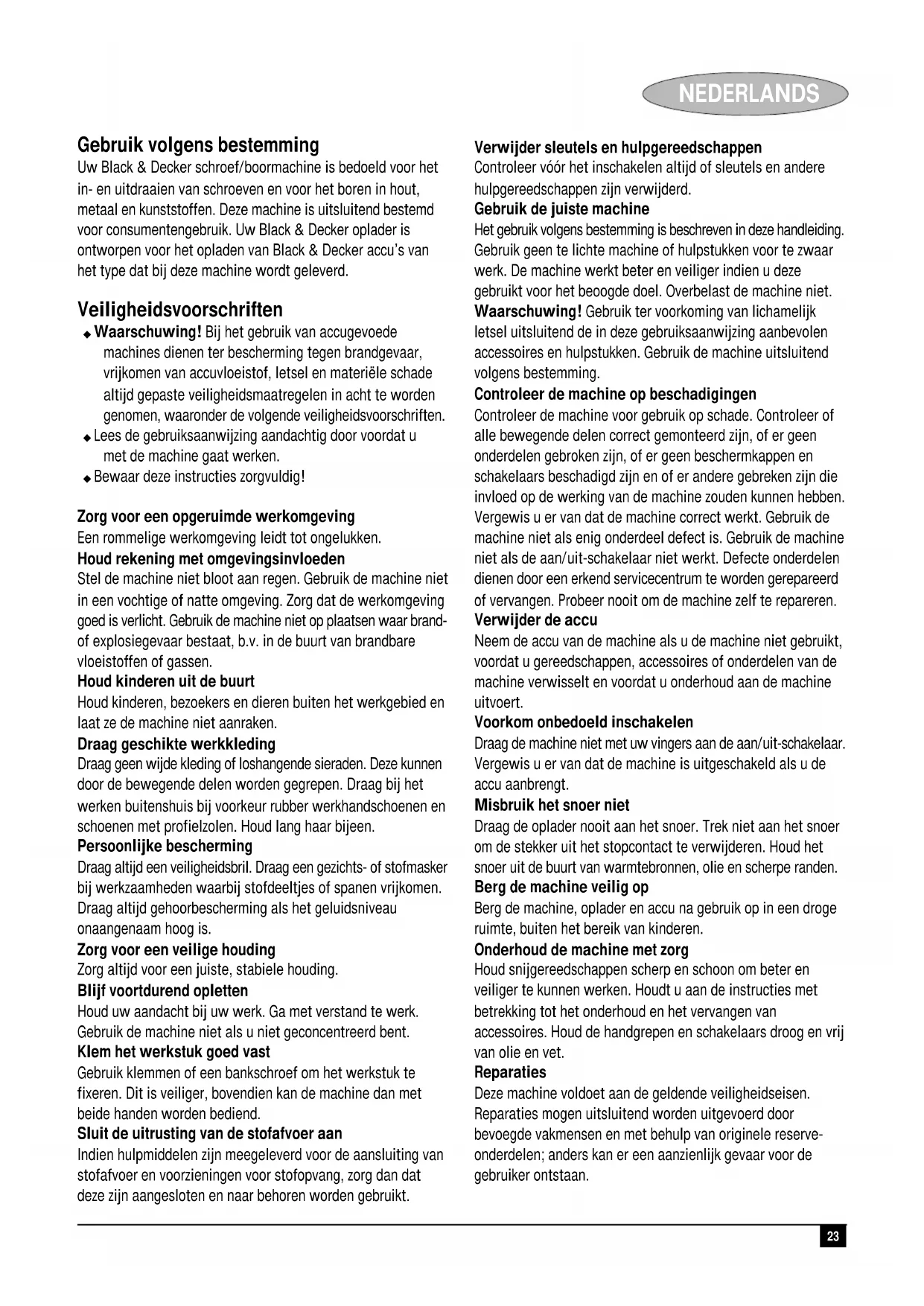

1. Variabele snelheidsknop of twee-snelheden aan/uit

3. Modusselectie/koppelstelkraag

9. Connector voor oplader

10. Stekker voor oplader

Montage Aanbrengen en verwijderen van de accu (fig. B) ◆ Om de accu (5) aan te brengen, houdt u hem voor de houder in de machine. Schuif de accu in de houder en duw deze aan totdat hij vastklikt. ◆ Om de accu te verwijderen, drukt u de twee ontgrendelingsknoppen (6) tegelijk in en trekt de accu uit de houder. Aanbrengen en verwijderen van een boorbit of schroefbit (fig. A & C) Waarschuwing! Verwijder eerst de accu uit de machine. Deze machine is voorzien van een snelspanboorhouder voor het eenvoudig verwisselen van bits. ◆ Vergrendel de machine door de links/rechtsschuif (2) in de middenpositie te zetten (fig. A). ◆ Open de boorhouder door met één hand aan het voorste deel (11) te draaien en ondertussen met de andere hand het achterste deel (12) vast te houden (fig. C). ◆ Steek de schacht van de boor of bit (13) in de boorhouder. ◆ Draai de boorhouder stevig vast door met één hand aan het voorste deel (11) te draaien en ondertussen met de andere hand het achterste deel (12) vast te houden.25 NEDERLANDS Verwijderen en opnieuw aanbrengen van de boorhouder (fig. D) ◆ Open de boorhouder zo ver als mogelijk. ◆ Verwijder de borgschroef van de boorhouder door hem rechtsom te draaien met behulp van een schroevendraaier. ◆ Draai een inbussleutel (14) in de boorhouder en sla er met een hamer op zoals afgebeeld. ◆ Verwijder de inbussleutel. ◆ Verwijder de boorhouder door hem linksom te draaien. ◆ Om de boorhouder weer aan te brengen, schroeft u hem op de spindel en borgt u hem met behulp van een borgschroef. Gebruik Opladen van de accu De accu moet worden opgeladen voor het eerste gebruik alsmede zodra hij niet meer genoeg energie levert voor werkzaamheden die eerder moeiteloos konden worden verricht. Een nieuwe accu, of een accu die gedurende lange tijd niet gebruikt is, zal pas optimaal werken na ongeveer vijf cycli van volledig opladen en volledig ontladen. Tijdens het opladen kan de accu warm aanvoelen. Dit is normaal en duidt niet op een defect. Waarschuwing! Laad de accu niet op bij omgevingstemperaturen onder 4 °C of boven 40 °C. Aanbevolen oplaadtemperatuur: ca. 24 °C. Oplader met oplaadstation (fig. E) ◆ Om de accu (5) op te laden, haalt u deze uit de machine en steekt hem in het oplaadstation (8). De accu past slechts op één manier in het oplaadstation. Niet forceren. Verzeker u ervan dat de accu volledig in het oplaadstation is geplaatst. ◆ Steek de stekker van de oplader in het stopcontact. Na normaal gebruik zal een oplaadperiode van 3 uur voldoende zijn voor de meeste toepassingen. Een verdere oplading tot 6 uur zal echter, afhankelijk van de toestand van de accu en de oplaadomstandigheden, de gebruikstijd sterk verlengen. ◆ Verwijder de accu uit de oplader. Oplader zonder oplaadstation (fig. F) ◆ Om de accu op te laden moet u ervoor zorgen dat deze in de boormachine is geplaatst. ◆ Steek de stekker van de oplader (10) in de connector (9). ◆ Steek de stekker van de oplader in het stopcontact. Na normaal gebruik zal een oplaadperiode van 3 uur voldoende zijn voor de meeste toepassingen. Een verdere oplading tot 6 uur zal echter, afhankelijk van de toestand van de accu en de oplaadomstandigheden, de gebruikstijd sterk verlengen. ◆ Ontkoppel de machine van de oplader. Waarschuwing! Gebruik het gereedschap niet terwijl hij gekoppeld is aan de oplader. Selecteren van de draairichting (fig. A) Kies voor boren en schroeven indraaien de draairichting rechtsom (met de klok mee). Kies voor schroeven losdraaien of voor het verwijderen van een vastgelopen boorbit de draairichting linksom (tegen de klok in). ◆ Om de draairichting rechtsom te selecteren, drukt u de links/rechts-schuif (2) naar links. ◆ Om de draairichting linksom te selecteren, drukt u de links/rechts-schuif (2) naar rechts. ◆ Om de machine te vergrendelen, zet u de links/rechts- schuif in de middenpositie. De werkmodus of het koppel selecteren (fig. G) Deze machine is voorzien van een kraag om de werkmodus te selecteren en het koppel in te stellen voor het vastdraaien van schroeven. Grote schroeven en werkstukken van harde materialen vereisen een hogere koppelinstelling dan kleine schroeven en werkstukken van zachte materialen. De kraag bevat een groot aantal instellingen om op uw toepassing af te stellen. ◆ Voor boren in hout, metaal en kunststoffen zet u de kraag (3) in de boorpositie door het symbool op één lijn met de markering (15) te brengen. ◆ Voor schroevendraaien zet u de kraag in de gewenste stand. Als u de geschikte stand nog niet kent, gaat u als volgt te werk: ◆ Zet de kraag (3) op de laagste koppelinstelling. ◆ Draai de eerste schroef in. ◆ Als de koppeling slipt voordat het gewenste resultaat is bereikt, verhoogt u de koppelstand en vervolgt u het indraaien van de schroef. Herhaal totdat u de juiste stand bereikt. Gebruik deze stand voor de resterende schroeven. In- en uitschakelen Schakelaar voor elektronisch regelbaar toerental ◆ Om de machine in te schakelen, drukt u de variabele- snelheidsschakelaar (1) in. De machinesnelheid hangt af van hoever u de schakelaar indrukt. ◆ Om de machine uit te schakelen, laat u de variabele- snelheidsschakelaar los. Twee snelheden aan/uit schakelaar ◆ Om de machine in te schakelen, drukt u de aan/uit- schakelaar (1) in. Als de schakelaar lichtjes wordt ingedrukt, loopt de machine op lage snelheid. Als de schakelaar verder wordt ingedrukt, loopt de machine op hoge snelheid. ◆ Om de machine uit te schakelen, laat u de variabele- snelheidsschakelaar los.26 Tips voor optimaal gebruik Boren ◆ Voer altijd lichte druk uit in een rechte lijn met de boorbit. ◆ Verminder de druk op de machine net voordat de boorpunt door de andere kant van het werkstuk heengaat. ◆ Gebruik een blok hout om werkstukken die kunnen versplinteren te beschermen. ◆ Gebruik houtboorbits voor boren van grote gaten in hout. ◆ Gebruik HSS-boorbits voor boren in metaal. ◆ Gebruik een smeermiddel voor boren in andere metalen dan gietijzer en koper. ◆ Maak een inkerving met behulp van een centerpons in het midden van het te boren gat om de nauwkeurigheid te vergroten. Schroevendraaien ◆ Gebruik altijd het juiste type en de juiste maat schroefbit. ◆ Als schroeven moeilijk in te draaien zijn, gebruik dan een beetje vloeibaar wasmiddel of zeep als smeermiddel. ◆ Houd de machine en schroefbit altijd in een rechte lijn met de schroef. Onderhoud Uw Black & Decker machine is ontworpen om gedurende langere periode te functioneren met een minimum aan onderhoud. Voortdurend tevreden gebruik is afhankelijk van correct onderhoud en regelmatig schoonmaken. Uw oplader behoeft geen ander onderhoud dan een regelmatige reiniging. Waarschuwing! Verwijder de accu van de machine alvorens onderhoudswerkzaamheden uit te voeren. Koppel voor het reinigen van de oplader de netstekker los van het lichtnet. ◆ Reinig regelmatig de ventilatieopeningen van uw machine met een zachte borstel of een droge doek. ◆ Reinig regelmatig de behuizing van de motor met een vochtige doek. Gebruik geen schuur- of oplosmiddel. ◆ Open regelmatig de boorhouder en tik zachtjes om eventueel stof uit de binnenkant te verwijderen. Milieu Machines Black & Decker biedt de mogelijkheid tot recyclen van afgedankte Black & Decker producten en accu’s. Deze service is kosteloos. Om gebruik van deze service te maken, dient u het product aan een van onze servicecentra te sturen, die voor ons de inzameling verzorgen. Accu’s

Black & Decker accu’s kunnen vele malen opnieuw worden opgeladen. Versleten accu’s dienen op milieubewuste wijze te worden verwijderd: ◆ Gebruik de energie van de accu helemaal op en verwijder hem dan van de machine. ◆ NiCd- en NiMH-accu’s zijn te recyclen. Breng ze naar een servicecentrum of naar een plaatselijk verwerkingscentrum voor klein chemisch afval. U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com. Technische gegevens KC96 AST2 KC12 Spanning V

$ 0 - 700 Max. koppel Nm $ 9,3 Boorhoudercapaciteit mm 10 10 Max. boorcapaciteit in staal/hout mm $/$ $/$ AST12 KC14 Spanning V

350/700 0 - 700 Max. koppel Nm 9,3 9,4 Boorhoudercapaciteit mm 10 10 Max. boorcapaciteit in staal/hout mm $/$ $/$ Accu A9242 A9252 A9262 Spanning V

Gemiddelde oplaadtijd h 3 NEDERLANDS27 EG-verklaring van overeenstemming Black & Decker verklaart dat deze machines in overeenstemming zijn met: EN 50260, EN 55014, EN 60335, EN 61000

(geluidsdruk): 70 dB(A), L

(geluidsvermogen) 83 dB(A), gewogen kwadratische gemiddelde waarde van de versnelling < 2.5 m/s

Kreeg u de machine als cadeau?

deze machine uw eerste aankoop?

A.u.b. dit vakje aankruisen indien u geen informatie wenst te ontvangen.
