MANUAL DE USUARIO KC14XC BLACK & DECKER

Colin Wills Director of Engineering BDCI, 4/F, 2 Dai Wang Street Tai Po Industrial Estate Tai Po NT, Hong Kong Garantie Black & Decker heeft vertrouwen in zijn producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie. Mocht uw Black & Decker product binnen 24 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van defecte onderdelen, de reparatie van het product of de vervanging van het product, tenzij: ◆ Het product is gebruikt voor handelsdoeleinden, professionele toepassingen of verhuurdoeleinden; ◆ Het product onoordeelkundig is gebruikt; ◆ Het product is beschadigd door invloeden van buitenaf of door een ongeval; ◆ Reparaties zijn uitgevoerd door anderen dan onze servicecentra of Black & Decker personeel. Om een beroep op de garantie te doen, dient u een aankoopbewijs te overhandigen aan de verkoper of een van onze servicecentra. U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com. NEDERLANDS28 ESPAÑOL Finalidad La taladradora/atornillador Black and Decker ha sido diseñada para trabajos de atornillamiento y para taladrar madera, metal y plásticos Esta herramienta está pensada únicamente para uso doméstico. Su cargador Black & Decker está diseñado para cargar baterías Black & Decker del tipo suministrado con la herramienta. Instrucciones de seguridad ◆ ¡Atención! Cuando use herramientas alimentadas por batería, debe adoptar siempre las precauciones de seguridad básicas, incluidas las siguientes, a fin de reducir el riesgo de incendio, pérdida del líquido de las baterías, lesiones personales y daños materiales. ◆ Lea completamente este manual antes de utilizar la herramienta. ◆ Mantenga a mano este manual para consultas posteriores. Mantenga limpia el área de trabajo Un área o un banco de trabajo en desorden aumentan el riesgo de accidentes. Tenga en cuenta el entorno del área de trabajo No exponga herramientas a la humedad. Procure que el área de trabajo esté bien iluminada. No utilice la herramienta donde exista riesgo de incendio o explosión, p. ej. en la proximidad de líquidos o gases inflamables. ¡Mantenga alejados a los niños! No permita que niños, otras personas o animales se acerquen al área de trabajo o toquen la herramienta. Vista ropa de trabajo apropiada No lleve vestidos anchos ni joyas. Estos podrían ser atrapados por piezas en movimiento. Para trabajos en el exterior, se recomienda llevar guantes de goma y calzado de suela antideslizante. Si tiene el pelo largo, téngalo recogido y cubierto. Protección personal Lleve gafas de protección Utilice una mascarilla si el trabajo ejecutado produce polvo u otras partículas volantes. Lleve protectores para los oídos cuando el ruido pueda resultar molesto. No alargue demasiado su radio de acción Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento. Esté siempre alerta Mire lo que está haciendo. Use el sentido común. No maneje la herramienta cuando está cansado. Sujete bien la pieza de trabajo Utilice abrazaderas o un torno para sujetar la pieza de trabajo. Es más seguro que sujetarla con la mano y le permite utilizar ambas manos para manejar la herramienta. Conecte los accesorios para la extracción de polvo. Si se suministran adaptadores para la conexión de accesorios extractores y para el almacenamiento del polvo, asegúrese de que se conectan y utilizan adecuadamente. Retire las llaves de maniobra Antes de poner la herramienta en marcha, asegúrese de que las llaves y utensilios de reglaje hayan sido retirados. Utilice la herramienta adecuada En este manual se explica para qué uso está destinada la herramienta. No utilice herramientas o dispositivos acoplables de potencia demasiado débil para ejecutar trabajos pesados. La herramienta funcionará mejor y con mayor seguridad al ser utilizada de acuerdo con sus características técnicas. No fuerce la herramienta. ¡Atención! El uso de otros accesorios, adaptadores, o la propia utilización de la herramienta en cualquier forma diferente de las recomendadas en este manual de instrucciones puede constituir un riesgo de lesiones a las personas. Compruebe que no haya piezas averiadas Antes de usarla, compruebe cuidadosamente que la herramienta no esté estropeada. Compruebe la posible existencia de piezas móviles mal alineadas o atascadas, la rotura de piezas, el posible daño de protectores e interruptores y cualquier otros aspecto que pueda afectar al funcionamiento de la herramienta. Asegúrese de que la herramienta puede funcionar adecuadamente y cumplir con el cometido para el que ha sido diseñada. No use la herramienta si hay alguna pieza defectuosa o averiada. No utilice la herramienta si no es posible apagar y encender el interruptor. Encargue al servicio técnico autorizado que repare o sustituya las piezas defectuosas o averiadas. Jamás intente repararla usted mismo. Extracción de la batería Extraiga la batería cuando no esté usando la herramienta, antes de sustituir piezas, accesorios o acoplamientos, y antes de efectuar revisiones. Evite un arranque involuntario Procure no tocar el conmutador de encendido/apagado mientras transporta la herramienta. Compruebe que la herramienta está desconectada antes de proceder a colocar la batería en la herramienta. Cuide el cable de alimentación No lleve la herramienta por el cable, ni tire del cable para desenchufar la herramienta. Proteja el cable del calor, del aceite y de las aristas vivas. Guarde las herramientas que no utiliza Las herramientas, cargadores y baterías que no se utilizan, deben estar proteccióndos en un lugar seco y cerrado o elevado, fuera del alcance de los niños. Mantenga las herramientas asiduamente Mantenga sus herramientas afiladas y limpias para trabajar mejor y más seguro. Siga las instrucciones para el mantenimiento y la sustitución de accesorios. Mantenga los mandos y conmutadores secos, limpios y libres de aceite y grasa. Reparaciones Esta herramienta cumple las normas de seguridad aplicables.29 ESPAÑOL Las reparaciones deben llevarse a cabo por personal cualificado, usando piezas de recambio originales; en caso contrario, podría ocasionarse un considerable riesgo para el usuario. Instrucciones de seguridad adicionales para baterías y cargadores Baterías ◆ Nunca intente abrirlas por ningún motivo. ◆ No las exponga al agua. ◆ No las almacene en lugares donde la temperatura pueda exceder los 40 °C. ◆ Cargue las baterías únicamente a temperaturas entre 4 °C y 40 °C. ◆ Use únicamente el cargador suministrado para cargar la herramienta (consulte las características técnicas). ◆ Antes de cargarla, comprueba que la batería está seca y limpia. ◆ Use el tipo de batería correcto para la herramienta (consulte las características técnicas). ◆ Cuando deseche las baterías, siga las instrucciones reseñadas en la sección “Medio ambiente”. ◆ Bajo condiciones extremas, la batería podría perder líquido. Si observa que la batería ha perdido líquido, proceda del modo siguiente: - Limpie cuidadosamente el líquido con un paño. Evite el contacto con la piel. - En caso de producirse contacto con la piel o los ojos, siga estas instrucciones. ¡Atención! El líquido una solución de un 25-30% de hidróxido de potasio, puede resultar nocivo. En caso de que entre en contacto con la piel, lávese inmediatamente con agua. Neutralícelo con un ácido suave como zumo de limón o vinagre. En caso de que entre en contacto con los ojos, láveselos con agua limpia abundante durante al menos 10 minutos. Consulte a un médico. ¡Peligro de incendio! Evite que se produzcan cortocircuitos metálicos en los contactos de una batería suelta (por ejemplo, no lleve llaves en el mismo bolsillo que una batería). No arroje la batería al fuego. No cargar baterías en mal estado. Cargadores ◆ Use el cargador Black & Decker únicamente para cargar baterías del tipo suministrado. Otras baterías podrían estallar, causando daños y lesiones personales. ◆ No intente nunca cargar baterías no-recargables. ◆ Sustituye inmediatamente los cables defectuosos. ◆ No exponga el cargador al agua. ◆ No abra el cargador. ◆ No manipule el cargador. Para uso exclusivo en interiores. Seguridad eléctrica Su cargador tiene doble aislamiento; por consiguiente, no se requiere conexión a tierra. El cargador ha sido diseñado para un solo voltaje. Compruebe siempre que el voltaje de la red corresponde al valor indicado en la placa de características. No intente nunca sustituir el cargador por un enchufe normal a la red. Características (fig. A) Esta herramienta incluye alguna o todas las características siguientes.

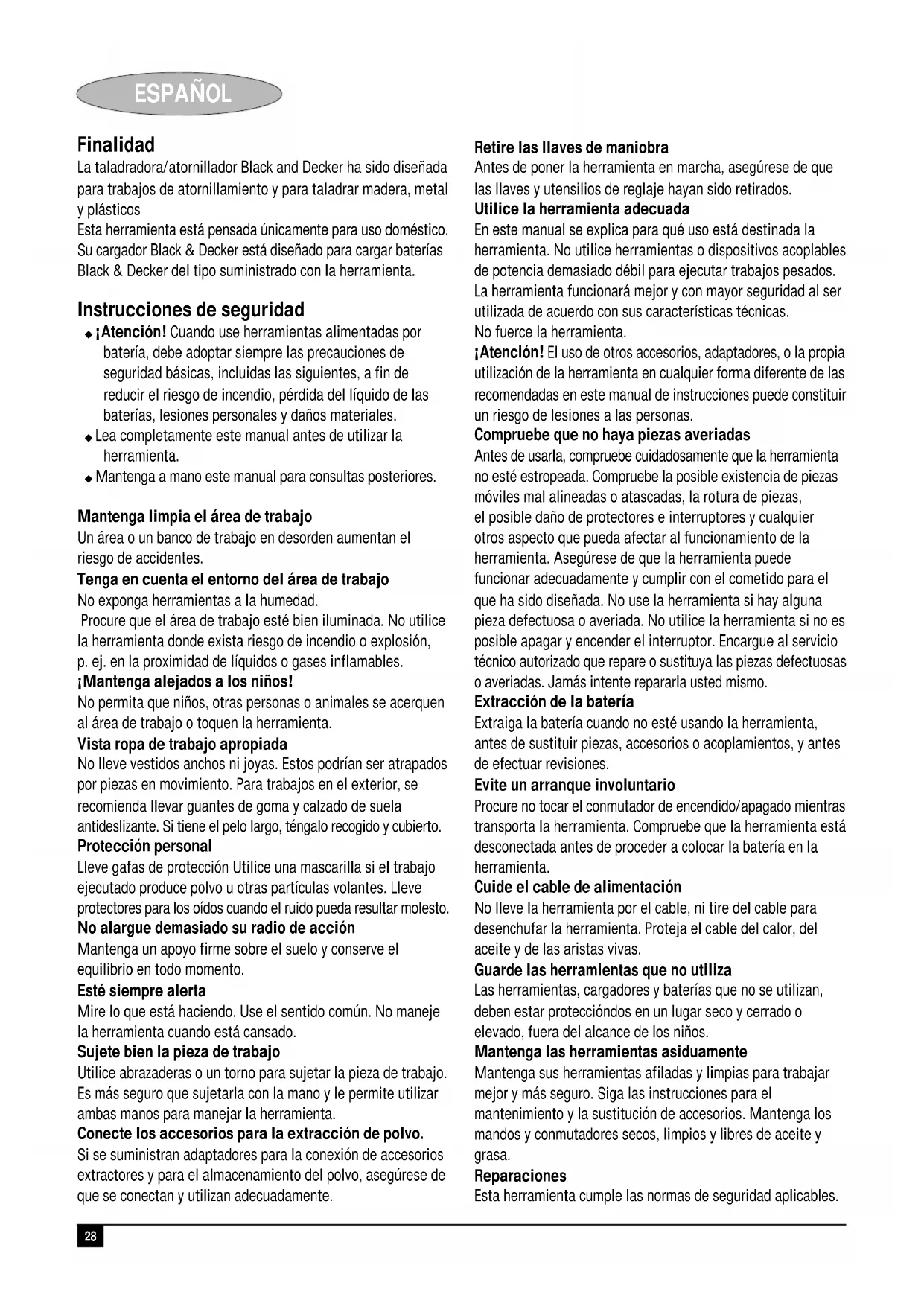

2. Guía de deslizamiento hacia adelante/atrás

3. Selector de modo/collarín de ajuste del par de torsión

6. Botón liberador de batería

9. Conector para cargador

10. Clavija del cargador

Montaje Colocación y retirada de la batería (fig. B) ◆ Para introducir la batería (5), colóquela en línea con el receptáculo de la herramienta. Deslice la batería en el receptáculo y empújela hasta que encaje en su sitio. ◆ Para retirar la batería, presione los dos botones de liberación (6) simultáneamente mientras extrae la batería del receptáculo. Colocación y extracción de una broca o una punta para atornillar (fig. A & C) ¡Atención! Extraiga primero la batería de la herramienta.30 ESPAÑOL Esta herramienta lleva un portabrocas sin llave para facilitar el intercambio de brocas. ◆ Bloquee la herramienta colocando la guía de deslizamiento hacia adelante/atrás (2) en la posición central (fig. A). ◆ Abra el portabrocas girando la pieza delantera (11) con una mano mientras sujeta la pieza posterior (12) con la otra (fig. C). ◆ Inserte el eje de la broca (13) en el portabrocas. ◆ Apriete firmemente el portabrocas girando la pieza delantera (11) con una mano mientras sujeta la pieza posterior (12) con la otra. Extracción y nuevo acoplamiento del portabrocas (fig. D) ◆ Abra el portabrocas al máximo posible. ◆ Quite el tornillo de sujeción del portabrocas girándolo en el sentido de las agujas del reloj con un destornillador. ◆ Apriete la llave Allen (14) en el portabrocas, golpeando con un martillo como se ilustra. ◆ Quite la llave Allen. ◆ Saque el portabrocas girándolo en sentido contrario a las agujas del reloj. ◆ Para volver a colocare el portabrocas, atorníllelo al eje y asegúrelo con el tornillo de sujeción del portabrocas. Uso Cargar la batería La batería debe cargarse antes de usar la herramienta por primera vez y siempre que no tenga la suficiente potencia para las tareas que antes se realizaban fácilmente. Una batería nueva, o una batería que no haya sido utilizada durante un largo periodo, alcanza su máximo rendimiento solamente después de 5 ciclos de carga y descarga aproximadamente. Durante la carga, la batería podría calentarse; esto es normal y no indica ningún problema. ¡Atención! No cargue la batería a una temperatura ambiente inferior a 4 °C o superior a 40 °C. Temperatura recomendada de carga: aprox. 24 °C. Cargador con base de carga (fig. E) ◆ Para cargar la batería (5), extráigala de la herramienta e insértela en la base de carga (8). La batería encajará en el cargador sólo en un sentido. No la fuerce. Compruebe que la batería está totalmente insertada en la base de carga. ◆ Enchufe el cargador. Tras una utilización normal, será suficiente con un tiempo de carga de 3 horas para la mayoría de las aplicaciones. No obstante, una carga de hasta 6 horas podría incrementar, significativamente, el tiempo de uso, dependiendo de la batería y de las condiciones de carga. ◆ Extraiga la batería del cargador. Cargador sin base de carga (fig. F) ◆ Para cargar la batería, asegúrese de que está montada en la taladradora. ◆ Inserte la clavija del cargador (10) en el conector (9). ◆ Enchufe el cargador. Tras una utilización normal, será suficiente con un tiempo de carga de 3 horas para la mayoría de las aplicaciones. No obstante, una carga de hasta 6 horas podría incrementar, significativamente, el tiempo de uso, dependiendo de la batería y de las condiciones de carga. ◆ Desconecte la herramienta del cargador. ¡Atención! No utilice la herramienta mientras esté conectada al cargador. Selección de la dirección de rotación (fig. A) Para taladrar y apretar tornillos, use la rotación hacia adelante(en el sentido de las agujas del reloj). Para aflojar tornillos o para extraer una broca atascada, use la rotación inversa (en sentido contrario a las agujas del reloj). ◆ Para seleccionar la rotación directa, empuje la guía de deslizamiento hacia adelante/atrás (2) hacia la izquierda. ◆ Para seleccionar la rotación inversa, empuje la guía de deslizamiento hacia adelante/atrás hacia la derecha. ◆ Para bloquear la herramienta, coloque la guía de deslizamiento hacia adelante/atrás en la posición central. Selección del modo de funcionamiento o del par de torsión (fig. G) Esta herramienta lleva acoplado un collarín para seleccionar el modo de funcionamiento o para ajustar el par de apriete de los tornillos. Los tornillos grandes y el material duro de las piezas a trabajar requieren un ajuste de par de apriete mayor que los tornillos pequeños y el material blando de las piezas de trabajo. El collarín dispone de una amplia gama de ajustes que se acoplan a sus necesidades. ◆ Para taladrar madera, metal y plásticos, coloque el collarín (3) en la posición de taladrado alineando el símbolo con la marca (15). ◆ Para atornillar, coloque el collarín en el valor deseado. Si todavía no sabe cuál es el valor apropiado, proceda del modo siguiente: ◆ Ponga el collarín (3) en el valor de ajuste más bajo. ◆ Apriete el primer tornillo. ◆ Si el embrague se endenta antes de lograr el resultado deseado, aumente el valor del collarín y continúe apretando el tornillo. Repita el procedimiento hasta que alcance el valor correcto. Utilice dicho valor para los tornillos restantes.31 ESPAÑOL Encendido y apagado Conmutador de velocidad variable ◆ Para poner en marcha la herramienta, presione el conmutador de velocidad variable (1). La velocidad de la herramienta dependerá de hasta dónde presione el conmutador. ◆ Para desconectar la herramienta, suelte el conmutador de velocidad variable. Interruptor on(encendido)/off(apagado)de dos velocidades ◆ Para poner en marcha la herramienta, pulse el interruptor on/off (encendido/apagado) (1). Cuando se presiona ligeramente el interruptor, la herramienta trabajará a baja velocidad. Cuando se presiona con más fuerza el interruptor, la herramienta trabajará a alta velocidad. ◆ Para desconectar la herramienta, suelte el conmutador de velocidad variable. Consejos para un uso óptimo Taladrado ◆ Aplique siempre una suave presión en línea recta con la broca. ◆ Justo antes de que la punta de la broca atraviese la pieza de trabajo, disminuya la presión sobre la herramienta. ◆ Use un bloque de madera como soporte de piezas de trabajo que puedan astillarse. ◆ Use brocas de pala para taladrar agujeros de gran diámetro en madera. ◆ Use brocas de acero rápido para taladrar metal. ◆ Use un lubricante para taladrar metales distintos del hierro fundido y el latón. ◆ Haga una marca con un punzón de perforar en el centro del agujero que desea taladrar para mayor precisión. Atornillado ◆ Use siempre el tipo y el tamaño adecuado de punta. ◆ Si le resulta difícil apretar los tornillos, intente aplicar una pequeña cantidad de jabón o líquido jabonoso como lubricante. ◆ Sujete siempre la herramienta y la punta en línea recta con el tornillo. Mantenimiento Su herramienta Black & Decker está diseñada para que funcione durante un largo período de tiempo con un mantenimiento mínimo. El funcionamiento satisfactorio continuado depende de un cuidado apropiado y una limpieza periódica de la herramienta. Su cargador no requiere ningún mantenimiento aparte de una limpieza periódica. ¡Atención! Antes de efectuar cualquier mantenimiento en la herramienta, retire la batería de la herramienta. Desenchufe el cargador antes de limpiarlo. ◆ Limpie periódicamente las ranuras de ventilación de la herramienta con un cepillo suave o con un paño seco. ◆ Limpie periódicamente la carcasa del motor con un paño húmedo. No utilice ninguna sustancia limpiadora abrasiva o que contenga disolventes. ◆ Abra periódicamente el portabrocas y golpéelo suavemente para extraer el polvo del interior. Protección del medio ambiente Herramientas Black & Decker proporciona facilidades para el reciclado de los productos Black & Decker que hayan llegado al final de su vida útil. Este servicio se proporciona de forma gratuita. Para poderlo utilizar, le rogamos entregue el producto en cualquier servicio técnico autorizado quien se hará carga del mismo en nuestro nombre. Baterías

Las baterías Black & Decker pueden recargarse muchas veces. Al final de su vida útil, deseche las baterías con el debido cuidado con el entorno: ◆ Descargue totalmente la batería, luego retírela de la herramienta. ◆ Las baterías NiCd y las baterías NiMH son reciclables. Entregue las baterías al servicio postventa Black & Decker o deposítelas en un punto local de reciclado. Pueden consultar la dirección de su servicio técnico más cercano poniéndose en contacto con la oficina local de Black & Decker en la dirección que se indica en este manual. Como alternativa, se puede consultar en Internet, en la dirección siguiente, la lista de servicios técnico autorizados e información completa de nuestros servicios de postventa y contactos: www.2helpU.com.32 ESPAÑOL Características técnicas KC96 AST2 KC12 Voltaje V

9,6 12 Velocidad sin carga min

$ 0 - 700 Par máximo Nm $ 9,3 Capacidad del portabrocas mm 10 10 Máxima capacidad de taladrado de acero/madera mm $/$ $/$ AST12 KC14 Voltaje V

12 14,4 Velocidad sin carga min

350/700 0 - 700 Par máximo Nm 9,3 9,4 Capacidad del portabrocas mm 10 10 Máxima capacidad de taladrado de acero/madera mm $/$ $/$ Batería A9242 A9252 A9262 Voltaje V

9,6 12 14,4 Capacidad Ah 1,3 1,3 1,3 Cargador Tensión de la red V

Tiempo aproximado de carga h 3 Declaración CE de conformidad Black & Decker certifica que estas herramientas han sido construidas de acuerdo a las normas siguientes: EN 50260, EN 55014, EN 60335, EN 61000

(presión acústica): 70 dB(A), L

(potencia acústica) 83 dB(A), valor cuadrático medio ponderado en frecuencia de la aceleración < 2.5 m/s

10. Ficha do carregador

9,6 12 ∆·¯‡ÙËÙ· ¿ÊÔÚÙÔ˘ ΛÓËÛ˘ min
