BRUKSANVISNING KC14XC BLACK & DECKER

Colin Wills Engenheiro Responsável BDCI, 4/F, 2 Dai Wang Street Tai Po Industrial Estate Tai Po NT, Hong Kong Garantia A Black & Decker confia na qualidade de seus produtos e oferece um programa de garantia excelente. Esta declaração de garantia soma-se aos seus direitos legais e não os prejudica em nenhum aspecto. A garantia será válida nos territórios dos Estados Membros da União Europeia e na Área de Livre Comércio da Europa. Caso algum produto da Black & Decker apresente avarias devido a defeitos de material, mão-de-obra ou ausência de conformidade no prazo de 24 meses a partir da data de compra, a Black & Decker garantirá a substituição das peças defeituosas, a reparação dos produtos que foram submetidos a uso adequado e remoção ou substituição dos mesmos para assegurar o mínimo de inconvenientes ao cliente a menos que: ◆ O produto tenha sido utilizado para fins comerciais, profissionais ou aluguer; ◆ O produto tenha sido submetido a uso incorrecto ou descuido; ◆ O produto tenha sofrido danos causados por objectos estranhos, substâncias ou acidentes; ◆ Tenha um histórico de reparacões efectuadas por terceiros que não sejam os agentes autorizados ou profissionais de manutenção da Black & Decker. PORTUGUÊS Para activar a garantia, será necessário enviar a prova de compra ao revendedor ou agente de reparação autorizado. Para verificar a localização do agente de reparação mais próximo de si contacte o escritório local da Black & Decker no endereço indicado neste manual. Se preferir, consulte a lista de agentes autorizados da Black & Decker e os dados completos de nossos serviços de atendimento pós-venda na Internet no endereço: www.2helpU.com.38 SVENSKA Användningsområde Din borrmaskin/skruvdragare från Black & Decker kan användas till skruvdragning och borrning i trä, metall och plast. Verktyget är endast avsett som konsumentverktyg. Din Black & Decker batteriladdare är avsedd för laddning av Black & Decker-batterier av den typ som medföljer verktyget. Säkerhetsinstruktioner ◆ Varning! När man använder uppladdningsbara verktyg är det viktig att man bl.a. följer nedanstående säkerhetsanvisningar för att minska risken för brand, batteriläckage, personskador och materialskador. ◆ Läs bruksanvisningen noggrant innan du använder verktyget. ◆ Spara bruksanvisningen lättillgängligt. Håll arbetsområdet i ordning Nedskräpade ytor och arbetsbänkar inbjuder till skador. Tänk på arbetsmiljöns inverkan Utsätt inte verktyget för regn. Använd inte verktyget på fuktiga eller våta platser. Ha bra belysning över arbetsytan. Använd inte verktyget där det finns risk för eldsvåda eller explosion, t.ex. i närheten av lättantändliga vätskor eller gaser. Utom räckhåll för barn Tillåt inte barn, besökande eller djur att komma i närheten av arbetsplatsen eller att röra vid verktyget. Klä dig rätt Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd hårnät om du har långt hår. Skyddskläder Använd alltid skyddsglasögon. Använd ansiktsmask om arbetet förorsakar damm eller partiklar i luften. Använd hörselskydd om du besväras av ljudnivån. Sträck dig inte för mycket Se till att du alltid har säkert fotfäste och balans. Var uppmärksam Titta på det du gör. Använd sunt förnuft. Använd inte verktyget när du är trött. Sätt fast arbetsstycket Använd skruvtvingar eller ett skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och du får bägge händerna fria för arbetet. Anslut dammutsugningsutrustning Om möjligheter finns för anslutning av utrustning för dammutsugning och dammuppsamling ska sådan utrustning anslutas och användas på korrekt sätt. OBS! Använd endast grovsugare. Tag bort nycklar Kontrollera att nycklar och justerverktyg har tagits bort från verktyget innan det startas. Använd rätt verktyg Använd inte verktyg för ändamål de inte är avsedda för. Tvinga inte verktyget att göra arbeten som är avsedda för kraftigare verktyg. Överbelasta inte verktyget. Varning! Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör kan innebära risk för personskada. Kontrollera verktyget för skador Kontrollera verktyget för skador innan du använder det. Kontrollera att de rörliga delarna inte har fastnat eller är felmonterade. Kontrollera även att övriga delar och skydd inte är skadade och att det inte föreligger några andra fel som kan påverka verktygets funktion. Kontrollera att verktyget fungerar riktigt och kan utföra de avsedda funktionerna. Använd inte verktyget om fel uppstått på någon av dess delar. Använd inte verktyget om det inte kan kopplas till och från med strömbrytaren. Om fel uppstår skall delarna repareras eller bytas ut av en auktoriserad Black & Decker serviceverkstad. Försök aldrig reparera verktyget själv. Tag ur batteriet Tag ur batteriet när verktyget inte används samt före byte av någon del av verktyget, tillbehör eller tillsats och innan serviceåtgärder utförs. Undvik oavsiktlig start Bär aldrig verktyget med ett finger på strömbrytaren. Se till att verktyget är avstängt när du sätter i batteriet i verktyget. Misshandla inte sladden Bär aldrig laddaren i sladden och använd inte sladden för att dra ut kontakten. Utsätt inte sladden för värmekällor, olja eller skarpa kanter. Förvara verktyg säkert När verktyget inte används skall det samt batterierna och laddare förvaras på en torr plats utom räckhåll för barn. Sköt verktyget med omsorg Håll verktyget rent och använd skarpa tillbehör för bättre prestanda och säkrare drift. Följ instruktionerna beträffande skötsel och byte av tillbehör. Håll handtagen och strömbrytare torra, rena och fria från olja och fett. Reparationer Detta verktyg uppfyller gällande säkerhetskrav. Reparationer ska utföras av en auktoriserad Black & Decker serviceverkstad som använder originaldelar, annars kan användaren utsättas för stor fara. Extra säkerhetsföreskrifter för batterier och laddare Batterier ◆ Försök aldrig öppna batteriet. ◆ Utsätt inte batteriet för vatten. ◆ Förvara inte batteriet i utrymmen där temperaturen kan överstiga 40 °C. ◆ Ladda endast inom temperaturområdet 4 °C till 40 °C. ◆ Ladda endast med laddaren som medföljer (se tekniska data).39 SVENSKA ◆ Kontrollera före laddningen att batteriet är torrt och rent. ◆ Använd endast batterier avsedda för verktyget (se tekniska data). ◆ När batterierna kasseras skall instruktionerna i kapitlet “Miljö” följas. ◆ Under extrema förhållanden kan batteriläckage uppstå. Om du upptäcker vätska från batteriet skall följande iakttagas: - Torka försiktigt bort vätskan med en trasa. Undvik kontakt med huden. - Vid kontakt med huden eller ögonen skall instruktionerna nedan följas. Varning! Batterivätskan, en 25-30% lösning av kaliumhydroxid, kan vara skadlig. Vid kontakt med huden, spola omedelbart med vatten. Neutralisera med en svag syra, t ex citronjuice eller ättika. Vid kontakt med ögonen, skölj rikligt med vatten i minst 10 minuter. Kontakta läkare. Brandfara! Undvik att kontakterna på ett frånkopplat batteri kortsluts av metall (t ex vid förvaring av batteriet i en verktygslåda). Batteriet får ej eldas upp. Använd aldrig ett skadat batteri. Laddare ◆ Använd Black & Decker-laddaren endast tillsammans med det batteri som medföljer verktyget. Andra typer av batterier kan explodera och förorsaka person- och materialskador. ◆ Försök aldrig ladda icke uppladdningsbara batterier. ◆ Byt genast ut skadade sladdar. ◆ Utsätt inte laddaren för vatten. ◆ Öppna inte laddaren. ◆ Gör ingen åverkan på laddaren. Endast avsedd för inomhusbruk. Elektrisk säkerhet Laddaren är dubbelisolerad; jordledare är således överflödigt. Kontrollera att laddarens spänning överensstämmer med nätspänningen. Försök aldrig att ersätta laddningsenheten med en vanlig nätkontakt. Funktioner (fig. A) Verktyget har en del eller samtliga av nedanstående funktioner.

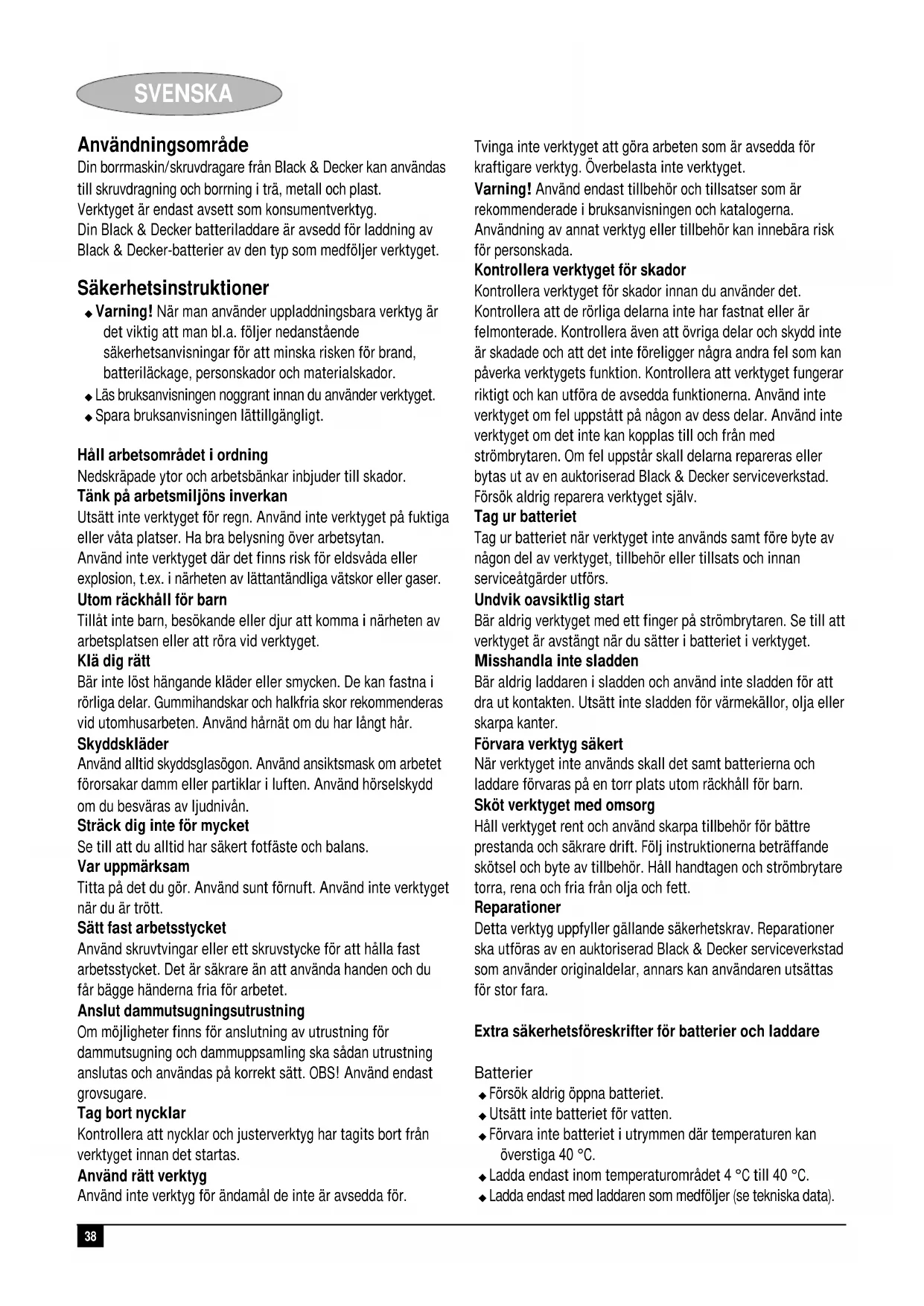

1. Strömbrytare för steglös hastighet eller strömbrytare för

2. Reglage höger- vänstergång

3. Lägesväljare/Krage för justering av vridmoment

9. Anslutning för laddaren

Montering Montering och borttagning av batteri (fig. B) ◆ Vid montering riktas batteriet (5) in mot hållaren på verktyget. Skjut sedan in batteriet i hållaren tills det snäpper fast på plats. ◆ Tag bort batteriet genom att hålla de två frikopplingsknapparna (6) intryckta samtidigt som du drar ut batteriet. Montering och borttagning av borr och bits (fig. A & C) Varning! Ta först ut batteriet ur verktyget. För att det ska vara lätt att byta borr och bits är verktyget försett med en snabbchuck. ◆ Lås verktyget genom att ställa reglaget (2) i mittläget (fig. A). ◆ Öppna chucken genom att vrida den främre delen (11) med en hand medan du håller den bakre delen (12) på plats med den andra handen (fig. C). ◆ Sätt i bits-skaftet (13) i chucken. ◆ Drag åt chucken stadigt genom att vrida den främre delen (11) med en hand medan du håller fast den bakre delen (12) med den andra handen. Ta bort och återmontera chucken (fig. D) ◆ Öppna chucken så mycket det går. ◆ Ta bort chuckens fästskruv genom att vrida den medsols med en skruvmejsel. ◆ Sätt i en insexnyckel (14) i chucken. Slå med ett lätt slag med en hammare enligt bild. ◆ Ta bort insexnyckeln. ◆ Ta bort chucken genom att vrida den motsols. ◆ Sätt tillbaka chucken genom att skruva den på spindeln och lås fast den med fästskruven. Användning Ladda batteriet Batteriet måste laddas innan det används första gången och alltid när verktyget inte längre fungerar effektivt. Ett nytt batteri, eller ett batteri som bara har använts någon kortare tid, uppnår full kapacitet först efter ca. 5 upp- och urladdningar. Batteriet kan bli varmt under laddningen; detta är en normal företeelse och innebär inte något fel.40 SVENSKA Varning! Ladda inte batteriet om lufttemperaturen är lägre än 4 °C eller högre än 40 °C. Rekommenderad temperatur vid laddning: cirka 24 °C. Laddare med laddningsstation (fig. E) ◆ När batteriet (6) skall laddas tas det ur verktyget och placeras i laddaren (8). Det finns bara ett sätt att sätta batteriet i laddaren. Bruka inte våld. Kontrollera att batteriet sitter ordentligt i laddaren. ◆ Anslut laddaren till vägguttaget. Efter normal användning, brukar en laddningstid på 3 minuter vara tillräcklig för att ge de flesta apparater tillräckligt med ström. Ändå kan en längre laddningstid, upp till 6 minuter, öka användningstiden avsevärt, beroende på batteriet och laddningsförhållandena. ◆ Tag ut batteriet ur laddaren. Laddare med laddningsstation (fig. E) ◆ Se till att batteriet sitter monterat på borren när du skall ladda det. ◆ Sätt laddarkontakten (10) i uttaget (9). ◆ Anslut laddaren till vägguttaget. Efter normal användning, brukar en laddningstid på 3 minuter vara tillräcklig för att ge de flesta apparater tillräckligt med ström. Ändå kan en längre laddningstid, upp till 6 minuter, öka användningstiden avsevärt, beroende på batteriet och laddningsförhållandena. ◆ Koppla bort verktyget från laddaren. Varning! Använd inte verktyget när det är anslutet till laddaren. Höger-/vänstergång (fig. A) När du borrar och drar i skruvar ska verktyget rotera framåt (medurs). För att lossa skruvar eller ta loss ett borr som har fastnat används rotation bakåt (motsols). ◆ Välj rotation framåt genom att föra reglaget (2) till vänster. ◆ Välj rotation bakåt genom att föra reglaget (2) till höger. ◆ Lås verktyget genom att ställa reglaget i mittläget. Val av driftläge eller vridmoment (fig. GI) Verktyget är försett med en krage för val av driftläge, och för att ställa in vridmomentet för iskruvning av skruvar. Stora skruvar och hårda arbetsmaterial kräver högre vridmoment än små skruvar och mjukare arbetsmaterial. Kragen kan ställas i många olika lägen, för att passa dina behov. ◆ För borrning i trä, metall eller plast ska kragen (3) vridas till borrningsläget, d.v.s. med symbolen vid märket (15). ◆ För skruvdragning ställer du in kragen i önskat läge. Om du inte är säker på rätt inställning, ska du följa nedanstående instruktioner: ◆ Ställ kragen (3) i lägsta vridmoment. ◆ Dra åt den första skruven. ◆ Om kopplingen frigörs innan rätt resultat uppnås skall vridmomentet ökas. Fortsätt därefter att skruva. Repetera tills rätt inställning erhålles. Använd denna inställning för de återstående skruvarna. Starta och stoppa verktyget Strömbrytare för variabel hastighet ◆ Starta verktyget genom att trycka på strömbrytaren (1). Verktygets hastighet beror på hur långt strömbrytaren trycks in. ◆ Stäng av verktyget genom att släppa hastighetskontrollen. Strömbrytare för två hastigheter ◆ Tryck på strömbrytaren (1) för att starta verktyget. När man trycker lätt på strömbrytaren, går verktyget på låg hastighet. När man trycker in strömbrytaren längre, går verktyget på hög hastighet. ◆ Stäng av verktyget genom att släppa hastighetskontrollen. Råd för bästa resultat Borrning ◆ Borret skall tryckas lätt och rakt ner mot arbetsstycket. ◆ Alldeles innan borret kommer ut på andra sidan av arbetsstycket skall trycket på verktyget lättas. ◆ Använd en träbit under arbetsstycket för att undvika splittring. ◆ Använd ett flatborr/spiralborr när du skall borra hål med stor diameter i trä. ◆ Använd HSS-borr vid borrning i metall. ◆ Använd smörjmedel vid borrning i metaller, förutom gjutjärn och mässing. ◆ För bättre precision bör du slå ett körnslag i mitten av hålet som skall borras. Skruvdragning ◆ Använd alltid rätt typ och storlek på bitset. ◆ Om det är svårt att dra åt skruven kan lite flytande tvättmedel eller tvål anbringas som smörjmedel. ◆ Håll alltid verktyget och bitset i rak linje med skruven. Skötsel Ditt Black & Decker verktyg har tillverkats för att fungera under lång tid med ett minimum av underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sina prestanda. Laddaren behöver inget underhåll förutom regelbunden rengöring. Varning! Tag bort batteriet innan underhåll utförs på verktyget. Tag ur laddarkontakten före rengöring.41 SVENSKA ◆ Rengör regelbundet verktygets luftintag med en mjuk borste eller torr trasa. ◆ Rengör kåpan regelbundet med en fuktig trasa. Använd aldrig rengöringsmedel med lösnings- eller slipmedel i. ◆ Öppna chucken regelbundet och knacka på den för att avlägsna eventuellt damm som hamnat inuti den. Miljö Verktyg När ditt verktyg är utslitet, skydda naturen genom att inte slänga det tillsammans med vanligt avfall. Lämna det till de uppsamlingsställen som finns i din kommun eller där du köpt verktyget. Batterier

Black & Decker batterierna kan laddas många gånger. Skydda miljön genom att lämna kasserade batterier till därför avsedd uppsamlingsplats. ◆ Ladda ur batteriet helt och tag sedan bort det från verktyget. ◆ NiCd och NiMH batterier är återvinningsbara. Lämna dem till inköpsstället eller den lokala återvinningsstationen. Återlämnade batterier återvinns eller sänds till särskilda behandlingsanläggningar. Tekniska data KC96 AST2 KC12 Spänning V

Laddningstid cirka h 3 CE-försäkran om överensstämmelse Black & Decker förklarar att dessa verktyg är konstruerade i överensstämmelse med: EN 50260, EN 55014, EN 60335, EN 61000

(ljudeffekt) 83 dB(A), vägd geometrisk medelvärd av vibrationsfrekvensen < 2.5 m/s

Återförsäljarens adress

Är verktyget en gåva?

Är detta ditt första B&D-verktyg?

Vänligen kryssa för i rutan om Ni inte vill ha information.
