MANUALE UTENTE KC14XC BLACK & DECKER

Colin Wills Director of Engineering BDCI, 4/F, 2 Dai Wang Street Tai Po Industrial Estate Tai Po NT, Hong Kong Garantie Black & Decker est confiant dans la qualité de ses produits et vous offre une garantie très étendue. Ce certificat de garantie est un document supplémentaire et ne peut en aucun cas se substituer à vos droits légaux. La garantie est valable sur tout le territoire des Etats Membres de l’Union Européenne et de la Zone de Libre Echange Européenne. Si un produit Black & Decker s’avère défectueux en raison de matériaux en mauvaises conditions, d’une erreur humaine, ou d’un manque de conformité dans les 24 mois suivant la date d’achat, Black & Decker garantit le remplacement des pièces défectueuses, la réparation des produits usés ou cassés ou remplace ces produits à la convenance du client, sauf dans les circonstances suivantes : ◆ Le produit a été utilisé dans un but commercial, professionnel, ou a été loué. ◆ Le produit a été mal utilisé ou avec négligence. ◆ Le produit a subi des dommages à cause d’objets étrangers, de substances ou à cause d’accidents. ◆ Des réparations ont été tentées par des techniciens ne faisant pas partie du service technique de Black & Decker. Pour avoir recours à la garantie, il est nécessaire de fournir une preuve d’achat au vendeur ou à un réparateur agréé. Pour connaître l’adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l’adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste des réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l’adresse suivante : www.2helpU.com.18 ITALIANO Uso previsto Il trapano / cacciavite Black & Decker è stato progettato per inserire ed estrarre viti e perforare legno, metalli e plastica. L’utensile é stato progettato per un uso individuale. Il vostro caricabatteria Black & Decker è stato progettato per caricare batterie Black and Decker del tipo fornito con questo utensile. Istruzioni di sicurezza ◆ Attenzione! Quando si adoperano utensili a batteria, per ridurre il rischio di incendi, fuoriuscita di liquido dalle batterie, danni personali e materiali, è necessario osservare alcune precauzioni di sicurezza fondamentali, incluso le seguenti. ◆ Prima di adoperare l’utensile, leggere attentamente le istruzioni di cui al presente manuale. ◆ Conservare questo manuale di istruzioni per successive consultazioni. Tenere pulita l’area di lavoro Ambienti e banchi di lavoro in disordine possono essere causa d’incidenti. Tener presenti le caratteristiche dell’ambiente di lavoro Non lasciare l’utensile sotto la pioggia. Non usare l’utensile in ambienti carichi di umidità. Tenere ben illuminata l’area di lavoro. Non usare l’utensile quando vi sia rischio di provocare un incendio o una esplosione, per es. in luoghi con atmosfera gassosa o infiammabile. Tenere i bambini lontani dall’area di lavoro Non permettere ai bambini, ad altre persone o ad animali di avvicinarsi alla zona di lavoro o di toccare l’utensile. Usare il vestiario appropriato Evitare l’uso di abiti svolazzanti, catenine, ecc. in quanto potrebbero rimanere impigliati nelle parti mobili dell’utensile. Lavorando all’aperto indossare guanti di gomma e scarpe con suole antisdrucciolo. Raccogliere i capelli se si portano lunghi. Protezione personale Indossate occhiali di sicurezza. Indossate una mascherina contro la polvere ogni volta che l’uso dell’utensile provochi polvere o schegge. Indossate cuffie acustiche quando consideriate che il livello acustico sia troppo alto. Non sbilanciarsi Mantenere sempre un buon equilibrio evitando posizioni malsicure. Stare sempre attenti Prestare attenzione a quanto si sta facendo. Usare il proprio buon senso. Non utilizzare l’utensile quando si è stanchi. Bloccare il pezzo da lavorare Usare pinze o morse per bloccare il pezzo da lavorare. Ciò aumenta la sicurezza e consente di mantenere entrambe le mani libere per operare meglio. Connettere l’apparecchiatura aspirapolvere Se sono forniti i dispositivi per la connessione delle macchine per l’aspirazione e la raccolta della polvere, verificare che vengano collegate e utilizzate correttamente. Non lasciare sull’utensile chiavi o strumenti di misura Prima di mettere in funzione l’utensile abbiate cura di togliere chiavi e altri strumenti. Adoperare l’utensile adatto alla situazione L’utilizzo previsto è quello indicato nel presente manuale. Non forzare utensili e accessori di potenza limitata impiegandoli per lavori destinati ad utensili di maggiore potenza. Non forzare l’utensile. Attenzione! L’uso di accessori o attrezzature diversi o l’impiego del presente utensile per scopi diversi da quelli indicati nel presente manuale d’uso comportano il rischio di infortuni. Controllare che non vi siano parti danneggiate Prima dell’uso, controllare che l’utensile non presenti danni. Controllare se ci sono parti non allineate o parti mobili con gioco, pezzi rotti, danni alle protezioni o agli interruttori e qualsiasi altra condizione che possa incidere sul funzionamento dell’utensile. Accertare che l’utensile funzioni come previsto e che venga impiegato per lo scopo per cui è stato progettato. Non usate l’utensile se presenta elementi danneggiati o difettosi. Non impiegare l’utensile se non è possibile accenderlo e spegnerlo mediante l’interruttore. Eventuali componenti difettosi o danneggiati vanno sostituiti o riparati da un tecnico autorizzato. Non tentare mai di effettuare delle riparazioni. Estrarre la batteria Togliere la batteria quando l’utensile non è in uso, o prima di cambiare pezzi, accessori o complementi o prima di eseguire lavori di manutenzione. Evitate di avviare l’utensile quando non è necessario Non portate l’utensile con il dito sull’interruttore. Assicuratevi che l’utensile sia spento quando inserite le batterie nell’utensile. Non forzate il cavo di collegamento elettrico Non usate il cavo elettrico del carica batterie per muoverlo e non tirate il cavo per scollegarlo dalla presa. Mantenete il cavo lontano da fonti di calore, olio e spigoli taglienti. Conservazione dell’utensile dopo l’uso Quando non è in uso, l’utensile, le batterie e i caricabatterie devono essere riposti in un luogo asciutto e fuori dalla portata dei bambini. Mantenere l’utensile con cura Mantenere gli utensili da taglio affilati e puliti in modo da ottenere una miglior e più sicura resa. Seguire le istruzioni di manutenzione e cambio di accessori. Mantenere le impugnature e gli interruttori asciutti, puliti e senza tracce di olio o grassi. Riparazioni Questo utensile è conforme ai relativi requisiti di sicurezza. Le riparazioni devono essere eseguite soltanto da personale qualificato e con pezzi di ricambio originali, per evitare di esporre gli utenti a considerevoli rischi.19 ITALIANO Istruzioni di sicurezza addizionali per batterie e caricabatteria Batterie ◆ Non tentate di aprirle in nessuna circostanza. ◆ Non fatele bagnare. ◆ Non riponetele in luoghi dove la temperatura possa oltrepassare i 40 °C. ◆ Caricatele solo ad una temperatura ambientale compresa tra i 4 °C ed i 40 °C. ◆ Caricate la batteria usando soltanto il caricabatteria fornito con l’utensile (vedete i dati tecnici). ◆ Prima di caricare la batteria assicuratevi che sia pulita ed asciutta. ◆ Usate soltanto il tipo adeguato di batteria per l’utensile (vedete i dati tecnici). ◆ Prima di gettare le batterie esaurite, vi preghiamo di leggere le istruzioni specificate nella sezione “Protezione dell’ambiente”. ◆ In condizioni estreme, la batteria può perdere liquido. Nel caso doveste notare la presenza di liquido sulla batteria, procedere come di seguito specificato: - Asciugate il liquido con un panno. Evitate il contatto con la pelle. - In caso di contatto con la pelle o con gli occhi, seguite le istruzioni di seguito riportate. Attenzione! Il liquido delle batterie, una soluzione al 25-30% di idrossido di potassio, può essere pericoloso. In caso di contatto con la pelle, lavare immediatamente con abbondante acqua, quindi neutralizzarne l’azione con una soluzione leggermente acida come succo di limone o aceto. In caso di contatto con gli occhi, risciacquare abbondantemente con acqua pulita per 10 minuti almeno. Rivolgersi a un medico. Pericolo d’incendio! Evitare di mettere in cortocircuito i contatti della batteria rimossa con oggetti metallici (ad es. con un mazzo di chiavi tenute nello stesso scomparto insieme alla batteria). Non incenerire la batteria. Non caricate batterie danneggiate. Caricabatteria ◆ Usate il vostro caricabatteria Black & Decker per caricare le batterie fornite con il vostro utensile. Altri tipi di batterie potrebbero esplodere, provocando danni personali e materiali. ◆ Non tentate mai di ricaricare una batteria non ricaricabile. ◆ Cambiate immediatamente i cavi difettosi. ◆ Fate attenzione a non bagnare il cariacabatteria. ◆ Non aprite il caricabatteria. ◆ Non testare il caricabatteria. Da usarsi soltanto in interni. Sicurezza elettrica Il caricatore è fornito di doppio isolamento, per la quale non è richiesta la messa a terra. Assicurarsi che la tensione del caricatore corrisponda a quella erogata dalla rete. Non cercate di rimpiazzare il carica batteria inserendo l’utensile in una presa di corrente. Funzioni (fig. A) Sull’utensile sono presenti tutte le seguenti funzioni, o alcune di esse.

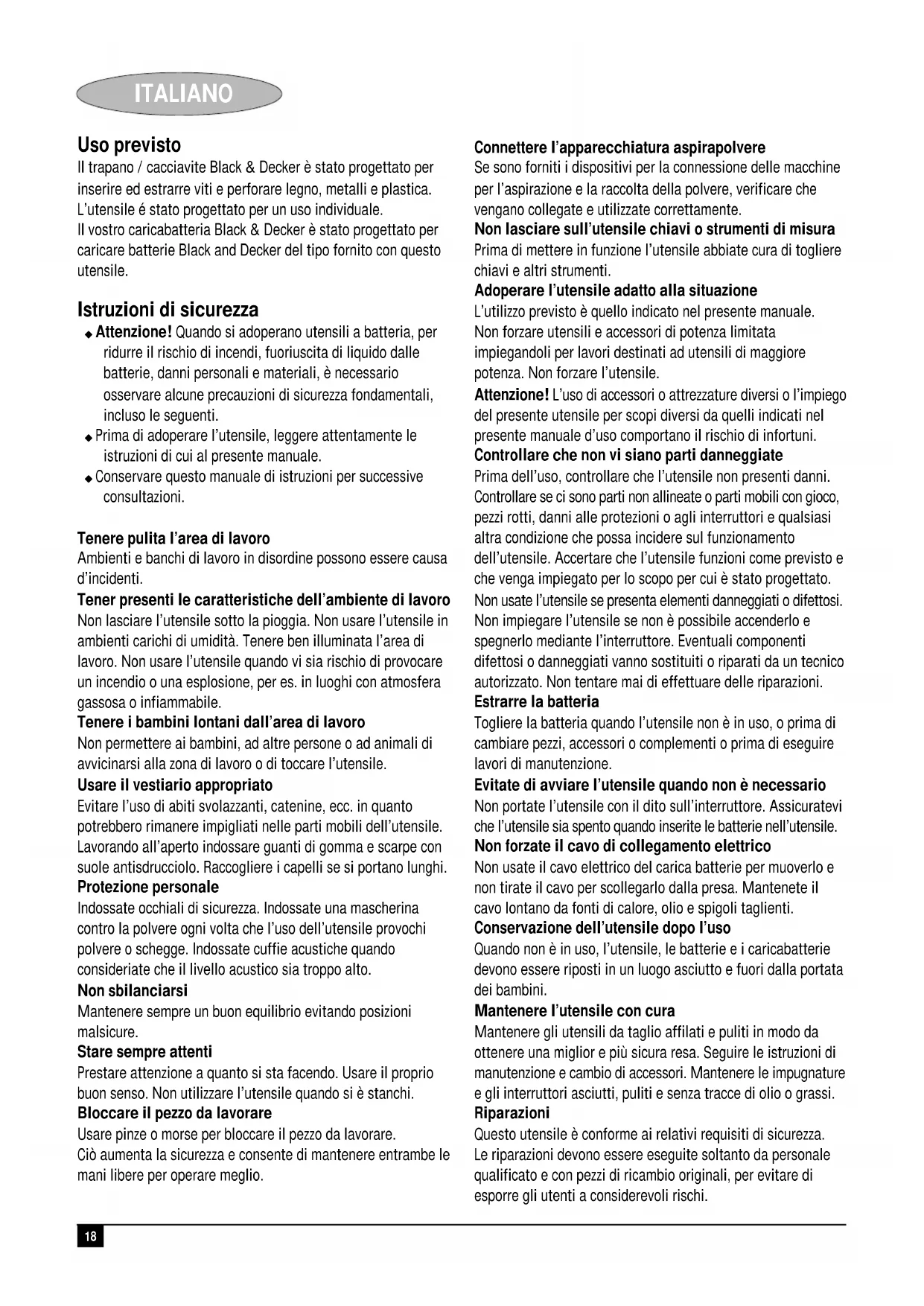

1. Interruttore di velocità variabile o interruttore on / off a

2. Selettore avanti/indietro

3. Selettore modo / anello di regolazione coppia di serraggio

6. Pulsante di sgancio batteria

9. Connettore per caricabatteria

10. Spina del caricabatteria

Montaggio Inserimento ed estrazione della batteria (fig. B) ◆ Per alloggiare la batteria (5), allinearla alla base dell’utensile. Fare scivolare la batteria nella base fino a che non si inserisce con uno scatto. ◆ Per togliere la batteria, premete simultaneamente i due pulsanti di sgancio (6) ed allo stesso tempo tirate fuori la batteria dal ricettacolo. Inserimento ed estrazione di una punta per trapano o per cacciavite (fig. A & C) Attenzione! Prima di tutto rimuovere la batteria dall’utensile. L’utensile è dotato di un mandrino senza chiave che permette cambiare con facilità le punte. ◆ Bloccare l’utensile collocando il selettore avanti / indietro (2) nella posizione centrale (fig. A). ◆ Aprire il mandrino girando con una mano la parte anteriore (11) e sorreggendo con l’altra la parte posteriore (12) (fig. C). ◆ Inserire lo stelo della punta (13) nel mandrino.20 ITALIANO ◆ Stringete fortemente il mandrino girando con una mano la parte anteriore (11) mentre con l’altra mano sorreggete la parte posteriore (12). Rimozione e reinserimento del mandrino (fig. D) ◆ Aprire il mandrino quanto più possibile. ◆ Estrarre la vite che fissa il mandrino, ruotandola in senso orario con un cacciavite. ◆ Bloccare una chiave Allen (14) nel mandrino e percuoterla con un martello, come mostrato. ◆ Asportare la chiave Allen. ◆ Rimuovere il mandrino, ruotandolo in senso antiorario. ◆ Per rimontare il mandrino, avvitarlo sull’alberino e bloccarlo con l’apposita vite di ritegno. Uso Caricamento della batteria La batteria deve essere caricata prima di usarla per la prima volta, e poi ogni volta che non riesce a produrre l’energia sufficiente ad eseguire lavori che prima venivano svolti con facilità. Una batteria nuova, o una batteria che non è stata usata per un lungo periodo di tempo, funziona al massimo delle prestazioni solo dopo circa 5 cicli di carica e scarica. La batteria si può riscaldare durante il processo di carica; è normale e non è indicativo di nessun problema. Attenzione! Non caricare la batteria ad una temperatura ambiente inferiore a 4 ºC o superiore a 40 ºC. La temperatura di carica consigliata è di circa 24 ºC. Caricabatteria con base (fig. E) ◆ Per caricare la batteria (5), toglierla dall’utensile ed inserirla nella base del caricabatteria (8). La batteria s’inserisce nella base in un solo verso. Non forzarla. Accertare che la batteria sia perfettamente inserita nella base del caricabatteria. ◆ Inserire la spina del caricabatteria. Dopo un uso normale, 3 ore di carica danno una potenza sufficiente per la maggior parte delle applicazioni. Ad ogni modo, un’ulteriore carica fino a 6 ore potrebbe aumentare considerevolmente il tempo d’utilizzo, a seconda della batteria e delle condizioni di carica. ◆ Togliere la batteria dal caricabatteria. Caricabatteria senza base (fig. F) ◆ Per caricare la batteria, verificare che sia montata sul trapano. ◆ Inserite la spina del caricabatteria (10) nel connettore (9). ◆ Inserire la spina del caricabatteria. Dopo un uso normale, 3 ore di carica danno una potenza sufficiente per la maggior parte delle applicazioni. Ad ogni modo, un’ulteriore carica fino a 6 ore potrebbe aumentare considerevolmente il tempo d’utilizzo, a seconda della batteria e delle condizioni di carica. ◆ Scollegare l’utensile dal caricabatteria. Attenzione! Non usare l’utensile mentre è collegato al caricabatteria. Selezione del senso di rotazione (fig. A) Per trapanare e avvitare selezionare il senso di rotazione in avanti (senso orario). Per svitare o per togliere una punta inceppata, selezionare il senso inverso (antiorario). ◆ Per selezionare la rotazione in avanti, spingere il selettore avanti / indietro (2) verso sinistra. ◆ Per selezionare la rotazione indietro, spingere il selettore avanti / indietro a destra. ◆ Per bloccare l’utensile, collocare il selettore avanti / indietro nella posizione centrale. Selezione del modo operativo o della coppia di serraggio (fig. G) Questo utensile è dotato di una ghiera che permette di regolare la coppia di serraggio alla quale avvitare le viti. Viti grandi e materiali duri richiedono una coppia di serraggio più elevata rispetto a viti piccole e materiali morbidi. La ghiera ha un’ampia gamma di impostazioni adatte ad ogni applicazione. ◆ Per trapanare legno, metallo e plastica, collocare l’anello (3) nella posizione di trapanatura allineando il simbolo alla tacca (15). ◆ Per usare l’utensile come cacciavite, collocare l’anello sull’impostazione desiderata. Se non si è ancora pratici delle impostazioni corrette, procedere come segue: ◆ Collocare la ghiera (3) sull’impostazione della coppia di serraggio più bassa. ◆ Stringere la prima vite. ◆ Se la frizione si arresta prima che si sia ottenuto il risultato desiderato, regolare la ghiera su un valore maggiore e continuare a stringere la vite. Ripetere l’operazione fino ad ottenere l’impostazione corretta. Fare uso di quest’impostazione per tutte le altre viti. Accensione e spegnimento Interruttore per il cambio di velocità ◆ Per accendere l’utensile, premere l’interruttore variatore di velocità (1). La velocità dell’utensile dipende dalla pressione esercitata sull’interruttore. ◆ Per spegnere l’utensile, rilasciare l’interruttore per il cambio di velocità.21 ITALIANO Interruttore on / off a due velocità ◆ Per accendere l’utensile, premere l’interruttore on / off (1). Se si premere leggermente l’interruttore l’attrezzo funziona a bassa velocità; se si aumenta la pressione sull’interruttore, l’attrezzo funziona ad alta velocità. ◆ Per spegnere l’utensile, rilasciare l’interruttore per il cambio di velocità. Consigli per un’ottima utilizzazione Trapanare ◆ Applicare sempre una leggera pressione in linea retta con la punta. ◆ Prima che la punta fuoriesca dall’altra parte del pezzo in lavorazione, diminuire la pressione sull’utensile. ◆ Usare un blocco di legno per sostenere i pezzi in lavorazione che si possono scheggiare. ◆ Usare punte a pala per praticare fori di diametro largo su legno. ◆ Usare punte HSS per trapanare i metalli. ◆ Usare un lubrificante per trapanare metalli diversi da ottone e ferro. ◆ Per aumentare l’accuratezza della trapanatura, fare una tacca con un punteruolo nel centro del punto da trapanare. Avvitare ◆ Usare sempre la punta di cacciavite di tipo e misura esatti. ◆ Se le viti sono difficili da stringere, provare ad applicare un piccola quantità di liquido detergente o sapone come lubrificante. ◆ Mantenere sempre l’utensile e la punta in linea retta rispetto alla vite. Manutenzione Questo utensile Black & Decker é stato progettato per funzionare a lungo con un minimo di manutenzione. La continuità e l’alto livello delle prestazioni dipendono dall’adeguata cura dell’utensile e dalla pulizia sistematica. Il caricabatteria non richiede di nessun tipo di manutenzione oltre a una regolare pulizia. Attenzione! Prima di eseguire qualsiasi tipo di manutenzione dell’utensile, estrarne le batterie. Scollegare il caricatore dalla presa elettrica prima di pulirlo. ◆ Le prese di ventilazione dell’utensile vanno pulite regolarmente con un pennello morbido o un panno asciutto. ◆ Il vano del motore va pulito regolarmente con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi. ◆ Aprire regolarmente il mandrino e colpirlo leggermente per togliere tutta la polvere dall’interno. Protezione dell’ambiente Utensili Black & Decker offre ai suoi clienti la possibilità di riciclare i prodotti Black & Decker e le batterie ricaricabili che hanno esaurito la loro vita di servizio. Il servizio viene offerto gratuitamente. Per utilizzarlo, è sufficiente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell’azienda. Batterie

Le batterie della Black & Decker si possono ricaricare più volte: al termine della loro vita di servizio, vanno messe negli appositi contenitori, per garantirne lo smaltimento nel rispetto dell’ambiente. ◆ Quando è completamente esaurita, la batteria va estratta dall’utensile. ◆ Le batterie NiCd e NiMH sono riciclabili e vanno consegnate a qualsiasi tecnico autorizzato o portate presso un impianto di riciclaggio. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com. Dati tecnici KC96 AST2 KC12 Tensione V

9,6 12 Velocità senza carico min

$ 0 - 700 Coppia max. di serraggio Nm $ 9,3 Capacità del mandrino mm 10 10 Capacità mas. di foratura acciaio/legno mm $/$ $/$ AST12 KC14 Tensione V

12 14,4 Velocità senza carico min

350/700 0 - 700 Coppia max. di serraggio Nm 9,3 9,4 Capacità del mandrino mm 10 10 Capacità mas. di foratura acciaio/legno mm $/$ $/$ Batteria A9242 A9252 A9262 Tensione V

9,6 12 14,4 Capacità Ah 1,3 1,3 1,322 ITALIANO Caricabatteria Tensione di rete V

Tempo approssimato di carica h 3 Dichiarazione CE di conformità Black & Decker dichiara che questi utensili sono stati costruiti in conformità a: EN 50260, EN 55014, EN 60335, EN 61000

(potenza sonora) 83 dB(A), vibrazioni mano-braccio < 2.5 m/s
