MANUAL DE UTILIZADOR KC14XC BLACK & DECKER

Colin Wills Director of Engineering BDCI, 4/F, 2 Dai Wang Street Tai Po Industrial Estate Tai Po NT, Hong Kong Garantía Black & Decker confía plenamente en la calidad de sus productos y ofrece una garantía extraordinaria. Esta declaración de garantía es una añadido, y en ningún caso un perjuicio para sus derechos estatutarios. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y de los de la Zona Europea de Libre Comercio. Si un producto Black & Decker resultará defectuoso debido a materiales o mano de obra defectuosos o a la falta de conformidad, Black & Decker garantiza, dentro de los 24 meses de la fecha de compra, la sustitución de las piezas defectuosas, la reparación de los productos sujetos a un desgaste y rotura razonables o la sustitución de tales productos para garantizar al cliente el mínimo de inconvenientes, a menos que: ◆ El producto haya sido utilizado con propósitos comerciales, profesionales o de alquiler; ◆ El producto haya sido sometido a un uso inadecuado o negligente; ◆ El producto haya sufrido daños causados por objetos o sustancias extrañas o accidentes; ◆ Se hayan realizado reparaciones por parte de personas que no sean los servicios de reparación autorizados o personal de servicios de Black & Decker; Para reclamar en garantía, será necesario que presente la prueba de compra al vendedor o al servicio técnico de reparaciones autorizado. Pueden consultar la dirección de su servicio técnico más cercano poniéndose en contacto con la oficina local de Black & Decker en la dirección que se indica en este manual. Como alternativa, se puede consultar en Internet, en la dirección siguiente, la lista de servicios técnicos autorizados e información completa de nuestros servicios de postventa y contactos: www.2helpU.com.33 PORTUGUÊS Utilização O berbequim/aparafusador sem fio da Black & Decker foi projectado para aparafusar e perfurar madeira, metal e plástico. Esta ferramenta destina-se apenas para uso doméstico. O seu carregador Black & Decker foi desenhado para carregar as baterias Black & Decker do tipo fornecido com esta ferramenta. Instruções de segurança ◆ Aviso! Ao utilizar ferramentas alimentadas por bateria, é preciso seguir sempre as precauções básicas de segurança, incluindo as detalhadas a seguir, para diminuir os riscos de incêndio, corrosão das baterias, ferimentos pessoais e danos materiais. ◆ Leia atentamente este manual antes de utilizar a ferramenta. ◆ Guarde este manual para futura referência. Mantenha a área de trabalho arrumada As mesas e áreas de trabalho desarrumadas podem provocar ferimentos. Cuide do ambiente da área de trabalho Não exponha a ferramenta à chuva. Não utilize a ferramenta em situações onde haja humidade ou água. Mantenha a área de trabalho bem iluminada. Não utilize a ferramenta onde haja risco de fogo ou explosão, p.ex. em presença de líquidos ou gases inflamáveis. Mantenha as crianças afastadas Não permita que crianças, visitantes ou animais cheguem perto da área de trabalho ou toquem na ferramenta. Vista-se de maneira apropriada Não use vestuário largo nem jóias porque podem prender-se numa peça móvel. Quando se trabalha no exterior, é de aconselhar o uso de luvas de borracha e de calçado antiderrapante. Cubra o cabelo se tiver cabelo comprido. Protecção pessoal Utilize óculos de protecção. Utilize óculos de protecção e uma marcara de rosto ou poeira sempre que as operações possam produzir poeira ou partículas que voem. Utilize protector de ouvidos sempre que o nível de ruído pareça ser incómodo. Verifique a sua posição Mantenha sempre o equilíbrio. Esteja atento Dê atenção ao que vai fazendo. Trabalhe com precaução. Não utilize ferramentas quando estiver cansado. Segure firmemente as peças a trabalhar Utilize grampos ou um torno para segurar as peças de trabalho. É mais seguro e permite manter as duas mãos livres para trabalhar. Conecte o equipamento de extracção de pó Caso sejam fornecidos os dispositivos para a conexão de extracção e colecta de pó, assegure-se de que os mesmos sejam correctamente conectados e utilizados. Tire as chaves de aperto Verifique sempre se as chaves de aperto foram retiradas da ferramenta antes de a utilizar. Utilize a ferramenta apropriada Neste manual indicam-se as aplicações da ferramenta. Não force pequenas ferramentas ou acessórios para fazer o trabalho duma ferramenta forte. A ferramenta trabalhará melhor e de uma maneira mais segura se for utilizada para o efeito indicado. Não force a ferramenta. Aviso! O uso de qualquer acessório ou da própria ferramenta, além do que é recomendado neste manual de instruções pode dar origem a risco de ferimento. Verifique se há peças danificadas Antes do uso, verifique cuidadosamente se a ferramenta está danificada. Verifique o tamanho das peças móveis e se as mesmas estão alinhadas; verifique se há alguma peça partida, se as protecções e os interruptores estão danificados, bem como quaisquer outras condições que possam afectar o funcionamento da ferramenta. Assegure-se de que a ferramenta funcione correctamente e de que esteja a desempenhar as funções para as quais foi projectada. Não utilize a ferramenta se houver alguma peça defeituosa. Não utilize a ferramenta se o interruptor não estiver a funcionar para ligar ou desligar. Qualquer peça defeituosa deve ser reparada ou substituída por um técnico autorizado. Nunca tente efectuar qualquer reparação por sua conta. Remova a bateria Remova a bateria quando a ferramenta não estiver em uso, antes de trocar qualquer peça da ferramenta, acessórios ou anexos e antes de enviar ao serviço técnico. Evite ligar sem intenção Não transporte a ferramenta com um dedo sobre o interruptor liga/desliga. Certifique-se de que a ferramenta esteja desligada quando for inserir a bateria. Não force o cabo eléctrico Nunca transporte a ferramenta pelo cabo e não puxe pelo cabo para tirar a ficha da tomada. Proteja o cabo contra o calor e evite o contacto com óleo e objectos cortantes. Guarde as ferramentas que não estiverem a ser utilizadas Quando não estiverem em uso, as ferramentas e baterias devem ser armazenadas num local seco, fora do alcance de crianças. Cuide das suas ferramentas com atenção Mantenha as ferramentas cortantes afiadas e limpas para um melhor e mais seguro desempenho. Siga as instruções para a manutenção e a troca de acessórios. Mantenha os punhos e os interruptores secos, limpos e isentos de óleo e gordura. Reparos Esta ferramenta cumpre os requisitos de segurança pertinentes. Os reparos devem ser realizados somente por pessoas qualificadas e as peças de reposição devem ser originais.34 PORTUGUÊS A não observância disso poderá resultar em perigos consideráveis para os utilizadores. Instruções adicionais de segurança para baterias e carregadores Baterias ◆ Nunca tente abrir seja qual for a razão. ◆ Não exponha à água. ◆ Não armazene em locais onde a temperatura possa exceder 40 °C. ◆ Carregue somente à temperatura ambiente entre 4 °C e 40 °C. ◆ Carregue somente utilizando o carregador fornecido com a ferramenta (veja os dados técnicos). ◆ Antes de carregar, certifique-se de que a bateria esteja seca e limpa. ◆ Utilize somente o tipo correcto de bateria para a ferramenta (veja os dados técnicos). ◆ Quando se desfizer das baterias, siga as instruções dadas na secção “Ambiente”. ◆ Sob condições extremas, pode ocorrer vazamento de bateria. Quando notar que há líquido na bateria, proceda da seguinte maneira: - Limpe o líquido cuidadosamente utilizando um pano. Evite o contacto com a pele. - Em caso de contacto com a pele ou com os olhos, siga as instruções abaixo. Aviso! O líquido da bateria, uma 25-30% solução de hidróxido de potássio, pode ser nocivo. Em caso de contacto com a pele, lave imediatamente com água. Neutralize com um ácido suave, como sumo de limão ou vinagre. Em caso de contacto com os olhos, enxague abundantemente com água limpa durante 10 minutos. Consulte um médico. Perigo de incêndio! Evite curto-circuito metálico nos contactos de uma bateria (p.e. chaves de porcas na mesma caixa que a bateria). Não queime a bateria. Não carregue baterias danificadas. Carregadores ◆ Utilize seu carregador Black & Decker somente para carregar as baterias do tipo fornecido com sua ferramenta. Outras baterias poderiam explodir causando danos pessoais e estragos. ◆ Nunca tente carregar baterias não recarregáveis. ◆ Substitua os cabos defeituosos imediatamente. ◆ Não exponha à água. ◆ Não abra o carregador. ◆ Não submeta o carregador a testes electrónicos. Concebido somente para uso em interior. Segurança eléctrica O seu carregador tem duplo isolamento, não sendo, por isso, necessária uma ligação à terra. Assegure- se de que a voltagem do seu carregador corresponde com a rede de energia. Nunca tente substituir o carregador por uma tomada de energia normal. Funções (fig. A) Esta ferramenta inclui algumas ou todas as seguintes funções.

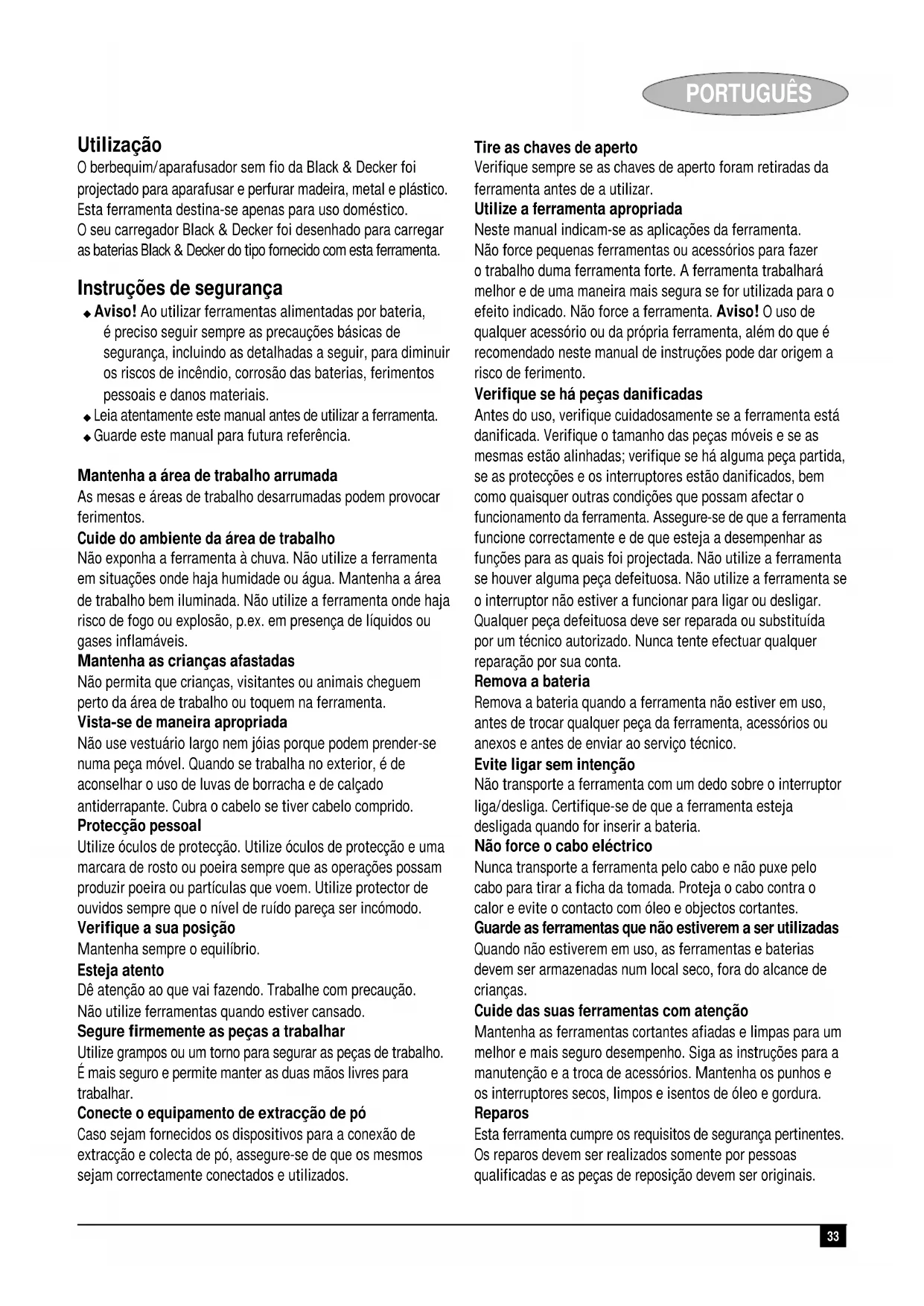

1. Interruptor de velocidade variável ou interruptor de ligar/

deligar de duas velocidades

6. Botão de liberação da bateria

Montagem Colocação e remoção da bateria (fig. B) ◆ Para colocar a bateria (5), alinhe-a com o receptáculo na ferramenta. Deslize a bateria no receptáculo e empurre-a até que ela encaixe no lugar. ◆ Para remover a bateria, prima os dois botões de fixação (6) e puxe a bateria para fora do receptáculo simultaneamente. Colocação e remoção de brocas ou pontas de aparafusar (fig. A & C) Advertência! Remova a bateria. A ferramenta está equipada com uma bucha sem chave para permitir a troca fácil das brocas. ◆ Trave a ferramenta colocando o selector de reversibilidade (2) na posição central (fig. A). ◆ Abra a bucha girando a parte frontal (11) com uma mão enquanto segura a parte traseira (12) com a outra (fig. C). ◆ Insira uma broca (13) na bucha. ◆ Aperte firmemente o mandril girando a parte frontal (11) com uma mão enquanto segura a parte traseira (12) com a outra.35 PORTUGUÊS Remoção e encaixe da bucha (fig. D) ◆ Abra a bucha o mais possível. ◆ Remova o parafuso de fixação da bucha girando-o para a direita utilizando uma chave de fendas. ◆ Aperte a chave Allen (14) na bucha e dê-lhe uma pancada com um martelo como mostrado. ◆ Remova a chave Allen. ◆ Remova a bucha girando-a para a esquerda. ◆ Para voltar a colocar a bucha, aperte-a no fuso e fixe-a com o respectivo parafuso de fixação. Utilização Carregar a bateria É necessário carregar a bateria antes da primeira utilização e sempre que falte potência durante tarefas que antes eram executadas facilmente. Uma bateria nova ou que não tenha sido utilizada por longo tempo atingirá a sua capacidade completa somente após 5 ciclos de carregamento/ descarregamento. A bateria pode ficar quente enquanto estiver a carregar; isto é normal e não indica um problema. Advertência! Não carregue às temperaturas ambientes inferiores a 4 ºC ou superiores a 40º. aprox. 24 °C. Carregar com o carregador (fig. E) ◆ Para carregar a bateria (5), remova-a da ferramenta e insira-a no carregador (8). A bateria só encaixará no carregador de um modo. Não force. Esteja seguro de que a bateria está completamente encaixada no carregador. ◆ Ligue o carregador à corrente eléctrica. Após o uso normal, 3 horas de carregamento serão suficientes para fornecer energia para a maioria das aplicações. Entretanto, um tempo de carregamento estendido até 6 horas poderá aumentar significativamente o tempo de uso, em dependência do estado da bateria e das condições de carregamento. ◆ Remova a bateria do carregador. Carregar sem o carregador (fig. E) ◆ Para carregar a bateria, certifique-se de que está colocada no berbequim. ◆ Insira a ficha do carregador (10) no conector (9). ◆ Ligue o carregador à corrente eléctrica. Após o uso normal, 3 horas de carregamento serão suficientes para fornecer energia para a maioria das aplicações. Entretanto, um tempo de carregamento estendido até 6 horas poderá aumentar significativamente o tempo de uso, em dependência do estado da bateria e das condições de carregamento. ◆ Desligue a ferramenta do carregador. Advertência! Não utilize a ferramenta enquanto ela estiver conectada ao carregador. Selecção da direcção de rotação (fig. A) Para perfurar e apertar parafusos, utilize a rotação “avançar” (sentido horário). Para soltar parafusos ou remover uma broca presa, utilize a rotação “inverter” (sentido anti-horário). ◆ Para seleccionar a rotação para avançar, empurre o selector de reversibilidade (2) para a esquerda. ◆ Para seleccionar a rotação inversa, empurre o selector de reversibilidade para a direita. ◆ Para travar a ferramenta, coloque o selector de reversibilidade na posição central. Selecção do modo de operação ou par de aperto (fig. G) Esta ferramenta está equipada com um anel de ajuste do par de aperto para apertar parafusos. Parafusos grandes e materiais duros requerem um par maior que parafusos pequenos e materiais mais moles. O anel dispõe de uma ampla variedade de ajustes com o fim de que a ferramenta se adapte a cada aplicação. ◆ Para perfurar madeira, metal e plástico, ajuste o anel (3) à posição de perfuração alinhando o símbolo com a marca (15). ◆ Para aparafusar, ajuste o anel à posição desejada. Se não souber qual é a posição apropriada, proceda da seguinte maneira: ◆ Ajuste o anel (3) ao menor par de aperto. ◆ Aperte o primeiro parafuso. ◆ Se a bucha breca antes que o resultado seja conseguido, aumente o ajuste e continue a apertar o parafuso. Repita esta operação até atingir o ajuste correcto. Utilize este ajuste para o resto dos parafusos. Ligar e desligar Interruptor de velocidade variável ◆ Para ligar a ferramenta, pressione o interruptor de variação de velocidade (1). A velocidade da ferramenta depende de quanto se pressiona o interruptor. ◆ Para desligar a ferramenta, solte o interruptor de variação de velocidade. Interruptor de ligar/desligar de duas velocidades ◆ Para ligar a ferramenta, pressione o interruptor de ligar/ desligar (1). Se carregar ligeiramente no interruptor, a ferramenta funciona a baixa velocidade. Se carregar com mais força no interruptor, a ferramenta funciona a alta velocidade. ◆ Para desligar a ferramenta, solte o interruptor de variação de velocidade.36 Sugestões para uma melhor utilização Perfuração ◆ Aplique sempre uma leve pressão em linha recta com a broca. ◆ Um pouco antes que a broca atravesse a peça de trabalho, diminua a pressão sobre a ferramenta. ◆ Utilize um bloco de madeira como suporte para peças de trabalho que possam lascar. ◆ Utilize brocas talhadeiras quando perfurar orifícios de grande diâmetro em madeira. ◆ Utilize brocas de alta dureza quando perfurar em metal. ◆ Utilize um lubrificante quando perfurar em metais que não sejam ferro fundido e latão. ◆ Faça um entalho no centro do orifício utilizando um furador de centro para melhorar a precisão. Aparafusamento ◆ Utilize sempre o tipo e tamanho correcto de ponta de aparafusar. ◆ Se os parafusos estão difíceis de apertar, tente aplicar uma pequena quantidade de detergente ou sabão como lubrificante. ◆ Segure sempre a ferramenta e a ponta de aparafusar em linha recta com o parafuso. Manutenção Esta ferramenta Black & Decker foi desenvolvida para funcionar por um longo período, com um mínimo de manutenção. O funcionamento contínuo e satisfatório depende da limpeza regular e cuidado adequado da ferramenta. O seu carregador não requer qualquer manutenção além de sua limpeza regular. Advertência! Antes de executar qualquer manutenção na ferramenta, remova a bateria da ferramenta. Desligue o carregador de bateria antes de limpar o aparelho. ◆ Limpe regularmente as fendas de ventilação da ferramenta utilizando uma escova suave ou um pano seco. ◆ Limpe regularmente o compartimento do motor utilizando um pano húmido. Não utilize nenhum limpador abrasivo ou de base solvente. ◆ Abra regularmente o mandril e bata nele para remover qualquer poeira do interior. Protecção do meio ambiente Ferramentas A Black & Decker oferece facilidades para a reciclagem de produtos Black & Decker e baterias recarregáveis uma vez que os mesmos tenham alcançado o final de suas vidas úteis. Este serviço é fornecido sem encargos. Para utilizá-lo, devolva seu produto a qualquer agente de reparo autorizado, que se encarregará de recolher o equipamento em nosso nome. Baterias

As baterias Black & Decker podem ser recarregadas muitas vezes. No final de sua vida técnica as baterias Black & Decker podem ser recarregadas muitas vezes. No final de sua vida útil, deite fora a bateria sempre tendo em mente o cuidado com o meio ambiente: ◆ Deixe que a bateria se descarregue completamente e depois remova-a da ferramenta. ◆ As baterias NiCd e NiMH são recicláveis. Leve-as ao seu agente de reparação autorizado ou a uma estação local de reciclagem. Para verificar a localização do agente de reparo mais próximo de si contacte o escritório local da Black & Decker no endereço indicado neste manual. Se preferir, consulte a lista de agentes autorizados da Black & Decker e os dados completos de nossos serviços de atendimento pós-venda na Internet no endereço: www.2helpU.com. Dados técnicos KC96 AST2 KC12 Voltagem V

9,6 12 Velocidade sem carga min

$ 0 - 700 Par máx. Nm $ 9,3 Capacidade da bucha mm 10 10 Capacidade máx. de perfuração em aço/madeira mm $/$ $/$ AST12 KC14 Voltagem V

350/700 0 - 700 Par máx. Nm 9,3 9,4 Capacidade da bucha mm 10 10 Capacidade máx. de perfuração em aço/madeira mm $/$ $/$ PORTUGUÊS37 Bateria A9242 A9252 A9262 Voltagem V

Tempo aproximado de carregamento h 3 Declaração de conformidade A Black & Decker declara que estas ferramentas foram concebidas em conformidade com: EN 50260, EN 55014, EN 60335, EN 61000

(pressão sonora): 70 dB(A), L

(potência sonora) 83 dB(A), vibração < 2.5 m/s

Recebeu esta ferramenta como presente?

Esta ferramenta é a sua primeira compra?

Por favor, assinale com uma cruz se não desejar receber informação.
