MANUAL DE UTILIZADOR HP188F2 BLACK & DECKER

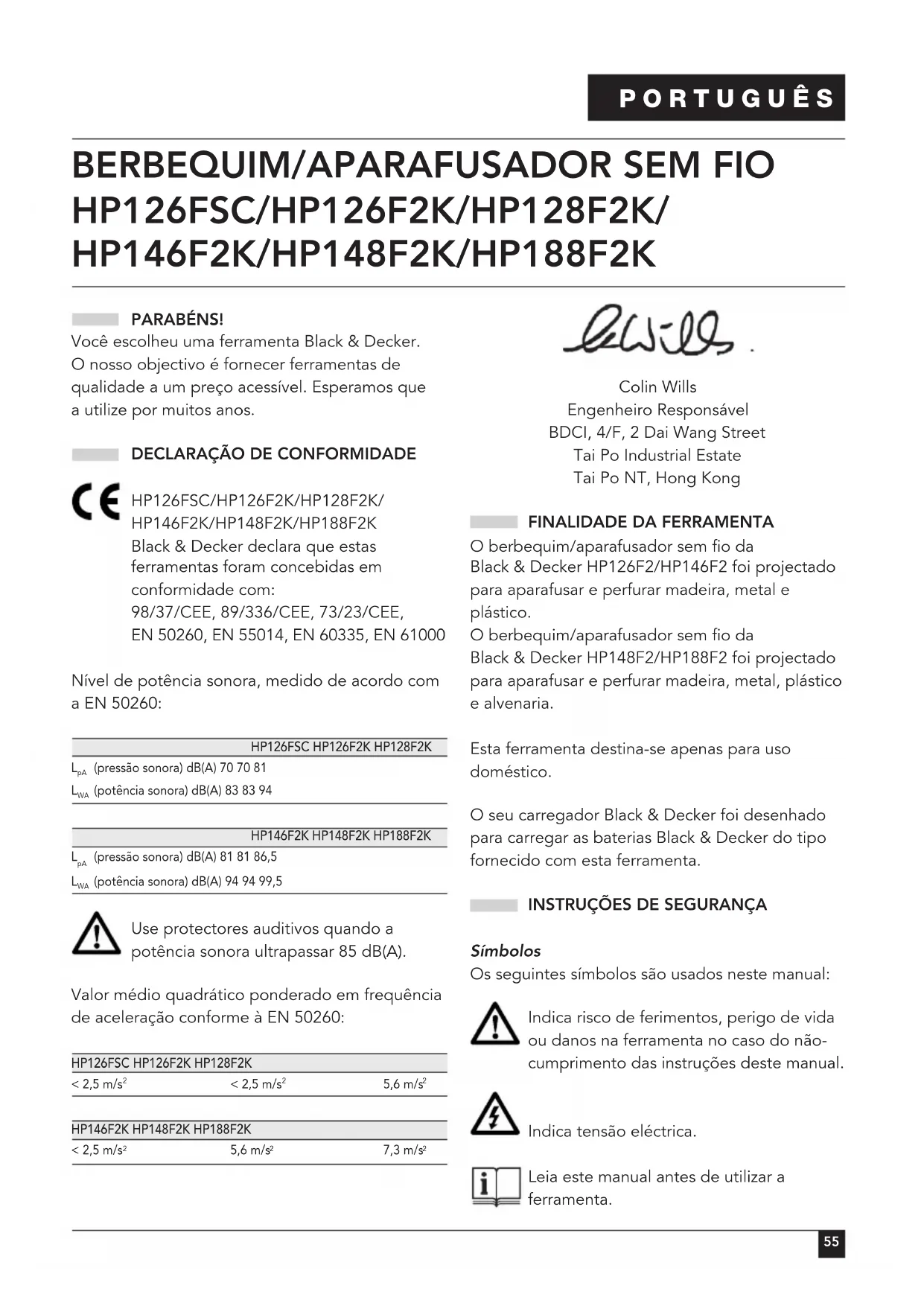

HP126FSC/HP126F2K/HP128F2K/ HP146F2K/HP148F2K/HP188F2K PARABÉNS! Você escolheu uma ferramenta Black & Decker. O nosso objectivo é fornecer ferramentas de qualidade a um preço acessível. Esperamos que a utilize por muitos anos.

DECLARAÇÃO DE CONFORMIDADE

(pressão sonora) dB(A) 70 70 81

(potência sonora) dB(A) 83 83 94 HP146F2K HP148F2K HP188F2K

(pressão sonora) dB(A) 81 81 86,5

(potência sonora) dB(A) 94 94 99,5 Use protectores auditivos quando a potência sonora ultrapassar 85 dB(A). Valor médio quadrático ponderado em frequência de aceleração conforme à EN 50260: HP126FSC HP126F2K HP128F2K < 2,5 m/s

FINALIDADE DA FERRAMENTA

O berbequim/aparafusador sem fio da Black & Decker HP126F2/HP146F2 foi projectado para aparafusar e perfurar madeira, metal e plástico. O berbequim/aparafusador sem fio da Black & Decker HP148F2/HP188F2 foi projectado para aparafusar e perfurar madeira, metal, plástico e alvenaria. Esta ferramenta destina-se apenas para uso doméstico. O seu carregador Black & Decker foi desenhado para carregar as baterias Black & Decker do tipo fornecido com esta ferramenta.

INSTRUÇÕES DE SEGURANÇA

Símbolos Os seguintes símbolos são usados neste manual: Indica risco de ferimentos, perigo de vida ou danos na ferramenta no caso do não- cumprimento das instruções deste manual. Indica tensão eléctrica. Leia este manual antes de utilizar a ferramenta.56 PORTUGUÊS Perigo de incêndio. Conhecer a ferramenta ◆ Aviso! Ao utilizar ferramentas alimentadas por bateria, é preciso seguir sempre as precauções básicas de segurança, incluindo as detalhadas a seguir, para diminuir os riscos de incêndio, corrosão das baterias, ferimentos pessoais e danos materiais. ◆ Leia atentamente este manual antes de utilizar a ferramenta. ◆ Antes de utilizar a ferramenta, certifique-se de que sabe como desligá-la em uma emergência. ◆ Guarde este manual para futura referência. Informações gerais

1. Mantenha a área de trabalho arrumada

As mesas e áreas de trabalho desarrumadas podem provocar ferimentos.

2. Cuide do ambiente da área de trabalho

Não exponha a ferramenta à chuva. Não utilize a ferramenta em situações onde haja humidade ou água. Mantenha a área de trabalho bem iluminada. Não utilize a ferramenta onde haja risco de fogo ou explosão, p.ex. em presença de líquidos ou gases inflamáveis.

3. Mantenha as crianças afastadas

Não permita que crianças, visitantes ou animais cheguem perto da área de trabalho ou toquem na ferramenta.

4. Vista-se de maneira apropriada

Não use vestuário largo nem jóias porque podem prender-se numa peça móvel. Quando se trabalha no exterior, é de aconselhar o uso de luvas de borracha e de calçado antiderrapante. Cubra o cabelo se tiver cabelo comprido.

5. Protecção pessoal

Utilize óculos de protecção. Utilize óculos de protecção e uma marcara de rosto ou poeira sempre que as operações possam produzir poeira ou partículas que voem. Utilize protector de ouvidos sempre que o nível de ruído pareça ser incómodo.

6. Verifique a sua posição

Mantenha sempre o equilíbrio.

Dê atenção ao que vai fazendo. Trabalhe com precaução. Não utilize ferramentas quando estiver cansado.

8. Segure firmemente as peças a trabalhar

Utilize grampos ou um torno para segurar as peças de trabalho. É mais seguro e permite manter as duas mãos livres para trabalhar.

9. Conecte o equipamento de extracção de pó

Caso sejam fornecidos os dispositivos para a conexão de extracção e colecta de pó, assegure-se de que os mesmos sejam correctamente conectados e utilizados. 10.Tire as chaves de aperto Verifique sempre se as chaves de aperto foram retiradas da ferramenta antes de a utilizar. 11.Utilize a ferramenta apropriada. Neste manual indicam-se as aplicações da ferramenta. Não force pequenas ferramentas ou acessórios para fazer o trabalho duma ferramenta forte. A ferramenta trabalhará melhor e de uma maneira mais segura se for utilizada para o efeito indicado. Não force a ferramenta. Aviso! O uso de qualquer acessório ou da própria ferramenta, além do que é recomendado neste manual de instruções pode dar origem a risco de ferimento. 12.Verifique se há peças danificadas. Antes do uso, verifique cuidadosamente se a ferramenta está danificada. Verifique o tamanho das peças móveis e se as mesmas estão alinhadas; verifique se há alguma peça partida, se as protecções e os interruptores estão danificados, bem como quaisquer outras condições que possam afectar o funcionamento da ferramenta. Assegure-se de que a ferramenta funcione correctamente e de que esteja a desempenhar as funções para as quais foi projectada. Não utilize a ferramenta se houver alguma peça defeituosa. Não utilize a ferramenta se o interruptor não estiver a funcionar para ligar ou desligar.57 PORTUGUÊS Qualquer peça defeituosa deve ser reparada ou substituída por um técnico autorizado. Nunca tente efectuar qualquer reparação por sua conta. 13.Remova a bateria. Remova a bateria quando a ferramenta não estiver em uso, antes de trocar qualquer peça da ferramenta, acessórios ou anexos e antes de enviar ao serviço técnico. 14.Evite ligar sem intenção Não transporte a ferramenta com um dedo sobre o interruptor liga/desliga. Certifique-se de que a ferramenta esteja desligada quando for inserir a bateria. 15.Não force o cabo eléctrico Nunca transporte a ferramenta pelo cabo e não puxe pelo cabo para tirar a ficha da tomada. Proteja o cabo contra o calor e evite o contacto com óleo e objectos cortantes. 16.Guarde as ferramentas que não estiverem a ser utilizadas. Quando não estiverem em uso, as ferramentas e baterias devem ser armazenadas num local seco, fora do alcance de crianças. 17.Cuide das suas ferramentas com atenção Mantenha as ferramentas cortantes afiadas e limpas para um melhor e mais seguro desempenho. Siga as instruções para a manutenção e a troca de acessórios. Mantenha os punhos e os interruptores secos, limpos e isentos de óleo e gordura. 18.Reparos Esta ferramenta cumpre os requisitos de segurança pertinentes. Os reparos devem ser realizados somente por pessoas qualificadas e as peças de reposição devem ser originais. A não observância disso poderá resultar em perigos consideráveis para os utilizadores. Instruções adicionais de segurança para baterias e carregadores Baterias ◆ Nunca tente abrir seja qual for a razão. ◆ Não exponha à água. ◆ Não armazene em locais onde a temperatura possa exceder 40 °C. ◆ Carregue somente à temperatura ambiente entre 4 °C e 40 °C. ◆ Carregue somente utilizando o carregador fornecido com a ferramenta (veja os dados técnicos). ◆ Antes de carregar, certifique-se de que a bateria esteja seca e limpa. ◆ Utilize somente o tipo correcto de bateria para a ferramenta (veja os dados técnicos). ◆ Quando se desfizer das baterias, siga as instruções dadas na secção “Ambiente”. ◆ Sob condições extremas, pode ocorrer vazamento de bateria. Quando notar que há líquido na bateria, proceda da seguinte maneira: - Limpe o líquido cuidadosamente utilizando um pano. Evite o contacto com a pele. - Em caso de contacto com a pele ou com os olhos, siga as instruções abaixo. O líquido da bateria, uma 25-30% solução de hidróxido de potássio, pode ser nocivo. Em caso de contacto com a pele, lave imediatamente com água. Neutralize com um ácido suave, como sumo de limão ou vinagre. Em caso de contacto com os olhos, enxague abundantemente com água limpa durante 10 minutos. Consulte um médico. Perigo de incêndio! Evite curto-circuito metálico nos contactos de uma bateria (p.e. chaves de porcas na mesma caixa que a bateria). Não queime a bateria. Não carregue baterias danificadas. Carregadores ◆ Utilize seu carregador Black & Decker somente para carregar as baterias do tipo fornecido com sua ferramenta. Outras baterias poderiam explodir causando danos pessoais e estragos. ◆ Nunca tente carregar baterias não recarregáveis.58 PORTUGUÊS ◆ Substitua os cabos defeituosos imediatamente. ◆ Não exponha à água. ◆ Não abra o carregador. ◆ Não submeta o carregador a testes electrónicos. Concebido somente para uso em interior. Instruções adicionais de segurança para berbequins/aparafusadoras ◆ Antes de perfurar paredes, pisos ou tectos, verifique a localização de fios e canos. ◆ Evite tocar na ponta da broca imediatamente após perfurar, pois esta pode estar quente.

Assegure-se de que a voltagem do seu carregador corresponde com a rede de energia. O seu carregador tem duplo isolamento em conformidade com o estipulado na norma EN 60335, não sendo, por isso, necessária uma ligação à terra. Extensões Se fôr necessário um fio de extensão, use um cabo especial, conveniente para a corrente deste carregador (veja a placa de identificação). A dimensão mínima do condutor é 1 mm

. No caso de se usar uma bobina, desenrole o cabo todo. VISÃO GERAL (fig. A)

1. Interruptor de velocidade variável

8. Punho lateral (HP188F2)

10. Botão de liberação da bateria

MONTAGEM Colocação e remoção da bateria (fig. B) ◆ Para instalar a bateria (9), alinhe-a com o receptáculo na ferramenta. Deslize a bateria no receptáculo e empurre-a até que ela encaixe no lugar. ◆ Para removê-la, prima os dois botões de fixação (10) e puxe a bateria para fora do receptáculo simultaneamente. Colocação e remoção de brocas ou pontas de aparafusar (fig. A & C) A ferramenta está equipada com uma bucha sem chave para permitir a troca fácil das brocas. ◆ Trave a ferramenta colocando o selector de reversibilidade (2) na posição central (fig. A). ◆ Abra a bucha girando a parte frontal (15) com uma mão enquanto segura a parte traseira (16) com a outra (fig. C). ◆ Insira uma broca (17) na bucha. ◆ Aperte firmemente o mandril girando a parte frontal (15) com uma mão enquanto segura a parte traseira (16) com a outra. Esta ferramenta é fornecida com uma ponta de aparafusar no compartimento de broca (7) (fig. A). ◆ Para remover a ponta de aparafusar do compartimento de broca, puxe-a. ◆ Para guardar a ponta de aparafusar, empurre-a firmemente no compartimento. HP126F2/HP146F2 - Remoção e encaixe da bucha (fig. D) Nos modelos em questão a remoção e colocação de buchas é simples. Quando seu projecto envolve perfuração e aparafusamento, coloque uma ponta no veio e uma broca na bucha: com isso só terá que remover a bucha para aparafusar e recolocá-la para perfurar. Pode deixar a ponta de aparafusar no veio enquanto estiver a perfurar. Dessa maneira, poderá também encaixar brocas com o eixo hexagonal. ◆ Para remover a bucha, prima e segure as linguetas de desengate (18) e puxe a bucha de maneira a retirá-la do veio (19). ◆ Instale a ponta de aparafusar (20) empurrando- a no veio (19), como mostrado.59 PORTUGUÊS Para removê-la, puxe o anel (21) para trás e empurre a puxe a ponta retirando-a do veio. ◆ Para recolocar a bucha, empurre-a sobre o veio até que fique bem travada no lugar. Assegure-se sempre de que a bucha esteja bem instalada. HP188F2 - Encaixe do punho lateral (fig. A) ◆ Solte o punho lateral (8) girando-o em sentido anti-horário. ◆ Deslize-o por cima da bucha e em direcção à carcaça. ◆ Aperte o punho lateral girando-o em sentido horário. USO Deixe que a ferramenta funcione à vontade. Não a sobrecarregue. Carregamento da bateria (fig. E) A bateria precisa ser carregada antes da primeira utilização e sempre que falhe em produzir potência suficiente para realizar trabalhos que antes eram facilmente realizados. Uma bateria nova ou que não tenha sido utilizada por longo tempo atingirá a sua capacidade completa somente após 5 ciclos de carregamento/ descarregamento. A bateria pode ficar quente enquanto estiver a carregar; isto é normal e não indica um problema. Não carregue às temperaturas ambientes inferiores a 4 ºC ou superiores a 40º. A temperatura recomendada para carregar é de aproximadamente 24 ºC. Após o uso normal, 60 minutos de carregamento serão suficientes para fornecer energia para a maioria das aplicações. Entretanto, um tempo de carregamento estendido até 90 minutos poderá aumentar significativamente o tempo de uso, em dependência do estado da bateria e das condições de carregamento. ◆ Para carregar a bateria (9), retire-a da ferramenta e insira-a no carregador (11). A bateria só encaixará no carregador de um modo. Não force. Esteja seguro de que a bateria está completamente encaixada no carregador. ◆ Ligue o carregador na corrente eléctrica. ◆ Verifique se o indicador vermelho de carregamento (12) se acende. Se em vez disso o indicador verde de final de carregamento (13) se acender, a bateria está muito quente e não pode ser carregada. Se isso acontecer, remova a bateria do carregador, deixe-a esfriar por aproximadamente 1 hora e insira-a de novo. Depois de aproximadamente 1 hora de carregamento, o indicador vermelho de carga (12) se apagará e o indicador verde de final de carregamento se (13) acenderá. A bateria estará então completamente carregada. ◆ Remova a bateria do carregador. HP128F2/HP148F2/HP188F2 - Verificação do estado da bateria (fig. F) Esta ferramenta está equipada com um indicador de carga da bateria, que permite que se verifique o estado da mesma. ◆ Prima e segure o botão (22). ◆ Verifique quantas luzes se acendem (23): Carga da bateria 1 luz baixa 2 luzes média 3 luzes alta Selecção da direcção de rotação (fig. G) Para perfurar e apertar parafusos, utilize a rotação “avançar” (sentido horário). Para soltar parafusos ou remover uma broca presa, utilize a rotação “inverter” (sentido anti-horário). ◆ Para seleccionar a rotação para avançar, empurre o selector de reversibilidade (2) para a esquerda. ◆ Para seleccionar a rotação inversa, empurre o selector de reversibilidade para a direita. ◆ Para travar a ferramenta, coloque o selector de reversibilidade na posição central.60 PORTUGUÊS Selecção do modo de operação ou par de aperto (fig. H) Esta ferramenta está equipada com um anel de ajuste do par de aperto para apertar parafusos. Parafusos grandes e materiais duros requerem um par maior que parafusos pequenos e materiais mais moles. O anel dispõe de uma ampla variedade de ajustes com o fim de que a ferramenta se adapte a cada aplicação. ◆ Para perfurar madeira, metal e plástico, ajuste o anel (3) à posição de perfuração alinhando o símbolo com a marca (24). ◆ HP148F2/HP188F2: Para perfurar em alvenaria, ajuste o anel (3) à posição de perfuração de impacto alinhando o símbolo com a marca (24). ◆ Para aparafusar, ajuste o anel à posição desejada. Se não souber qual é a posição apropriada, proceda da seguinte maneira: ◆ Ajuste o anel (3) ao menor par de aperto. ◆ Aperte o primeiro parafuso. ◆ Se a bucha breca antes que o resultado seja conseguido, aumente o ajuste e continue a apertar o parafuso. Repita esta operação até atingir o ajuste correcto. Utilize este ajuste para o resto dos parafusos. Selector de motor duplo (fig. I) ◆ Para perfurar em aço e aparafusar, empurre o selector de motor duplo (5) em direcção à parte frontal da ferramenta (primeiro motor). ◆ Para perfurar em aço e aparafusar, empurre o selector de motor duplo (5) em direcção à parte traseira da ferramenta (segundo motor). Perfurar/aparafusar (fig. A) ◆ Seleccione rotação para avançar ou inverter utilizando o selector de reversibilidade (2). ◆ Para ligar a ferramenta, prima o interruptor (1). A velocidade da ferramenta depende de quanto se pressiona o interruptor. ◆ Para desligar a ferramenta, solte o interruptor. Sugestões para uma melhor utilização Perfuração ◆ Aplique sempre uma leve pressão em linha recta com a broca. ◆ Um pouco antes que a broca atravesse a peça de trabalho, diminua a pressão sobre a ferramenta. ◆ Utilize um bloco de madeira como suporte para peças de trabalho que possam lascar. ◆ Utilize brocas talhadeiras quando perfurar orifícios de grande diâmetro em madeira. ◆ Utilize brocas de alta dureza quando perfurar em metal. ◆ Utilize brocas de pedra quando perfurar em alvenaria. ◆ Utilize um lubrificante quando perfurar em metais que não sejam ferro fundido e latão. ◆ Faça um entalho no centro do orifício utilizando um furador de centro para melhorar a precisão. Aparafusamento ◆ Utilize sempre o tipo e tamanho correcto de ponta de aparafusar. ◆ Se os parafusos estão difíceis de apertar, tente aplicar uma pequena quantidade de detergente ou sabão como lubrificante. ◆ Segure sempre a ferramenta e a ponta de aparafusar em linha recta com o parafuso. MANUTENÇÃO Esta ferramenta Black & Decker foi desenvolvida para funcionar por um longo período, com um mínimo de manutenção. O funcionamento contínuo e satisfatório depende da limpeza regular e cuidado adequado da ferramenta. O seu carregador não requer qualquer manutenção além de sua limpeza regular. Antes de executar qualquer manutenção na ferramenta, remova a bateria da ferramenta. ◆ Desligue o carregador da ficha antes de limpá-lo. ◆ Limpe regularmente as fendas de ventilação na ferramenta e no carregador utilizando uma escova macia ou pano seco. ◆ Limpe regularmente o compartimento do motor utilizando um pano húmido. Não utilize nenhum limpador abrasivo ou de base solvente.61 PORTUGUÊS ◆ Abra regularmente o mandril e bata nele para remover qualquer poeira do interior. AMBIENTE Ferramentas Leve a sua ferramenta velha a um centro de assistência técnica Black & Decker onde ela será eliminada de um modo seguro para o ambiente. Baterias

As baterias Black & Decker podem ser recarregadas muitas vezes. No final de sua vida técnica, deite fora a bateria tomando o devido cuidado com nosso meio ambiente: ◆ Deixe que a bateria se descarregue completamente e depois remova-a da ferramenta. ◆ As baterias NiCd e NiMH são recicláveis. Leve- as ao seu distribuidor ou a uma estação local de reciclagem. As baterias recolhidas serão recicladas ou eliminadas propriamente. Garantia A Black & Decker confia na qualidade de seus produtos e oferece um programa de garantia excelente. Esta declaração de garantia soma-se aos seus direitos legais e não os prejudica em nenhum aspecto. A garantia será válida nos territórios dos Estados Membros da União Europeia e na Área de Livre Comércio da Europa. Dados técnicos HP126FSC HP126F2K HP128F2K Voltagem V

Velocidade sem carga min

0-400/0-1.200 0-400/0-1.200 0-400/0-1.200 Par máx. Nm 20,2 20,2 20,2 Capacidade da bucha mm 10 10 10 Capacidade máx. de perfuração em aço/madeira/alvenaria mm 10/25/- 10/25/- 10/25/12 Assistência técnica no. bateria A12F A1712 A1712 Capacidade Ah 1,5 1,7 1,7 Peso (sem a bateria) kg 1,3 1,3 1,2 HP146F2K HP148F2K HP188F2K Voltagem V

0-300/0-1.100 0-300/0-1.100 0-500/0-1.600 Par máx. Nm 22,1 22,1 29,4 Capacidade da bucha mm 10 13 13 Capacidade máx. de perfuração em aço/madeira/alvenaria mm 10/30/- 13/30/12 13/35/15 Assistência técnica no. bateria A1714 A1714 A1718 Capacidade Ah 1,7 1,7 1,7 Peso (sem a bateria) kg 1,3 1,4 1,4 Carregador Voltagem V

Tempo aproximado de carregamento h 162 PORTUGUÊS Caso algum produto da Black & Decker apresente avarias devido a defeitos de material, mão-de-obra ou ausência de conformidade no prazo de 24 meses a partir da data de compra, a Black & Decker garantirá a substituição das peças defeituosas, a reparação dos produtos que foram submetidos a uso adequado e remoção ou substituição dos mesmos para assegurar o mínimo de inconvenientes ao cliente a menos que: ◆ O produto tenha sido utilizado para fins comerciais, profissionais ou aluguer; ◆ O produto tenha sido submetido a uso incorrecto ou descuido; ◆ O produto tenha sofrido danos causados por objectos estranhos, substâncias ou acidentes; ◆ Tenha um histórico de reparacões efectuadas por terceiros que não sejam os agentes autorizados ou profissionais de manutenção da Black & Decker. Para activar a garantia, será necessário enviar a prova de compra ao revendedor ou agente de reparação autorizado. Para verificar a localização do agente de reparação mais próximo de si contacte o escritório local da Black & Decker no endereço indicado neste manual. Se preferir, consulte a lista de agentes autorizados da Black & Decker e os dados completos de nossos serviços de atendimento pós-venda na Internet no endereço: www.2helpU.com Visite o nosso website www.blackanddecker.com para registar o seu novo produto Black & Decker e para se manter actualizado sobre novos produtos e ofertas especiais. Estão disponíveis mais informações sobre a Black & Decker e sobre a nossa gama de produtos em www.blackanddecker.com63 SVENSKA UPPLADDNINGSBAR BORRMASKIN /
