BRUKSANVISNING HP188F2 BLACK & DECKER

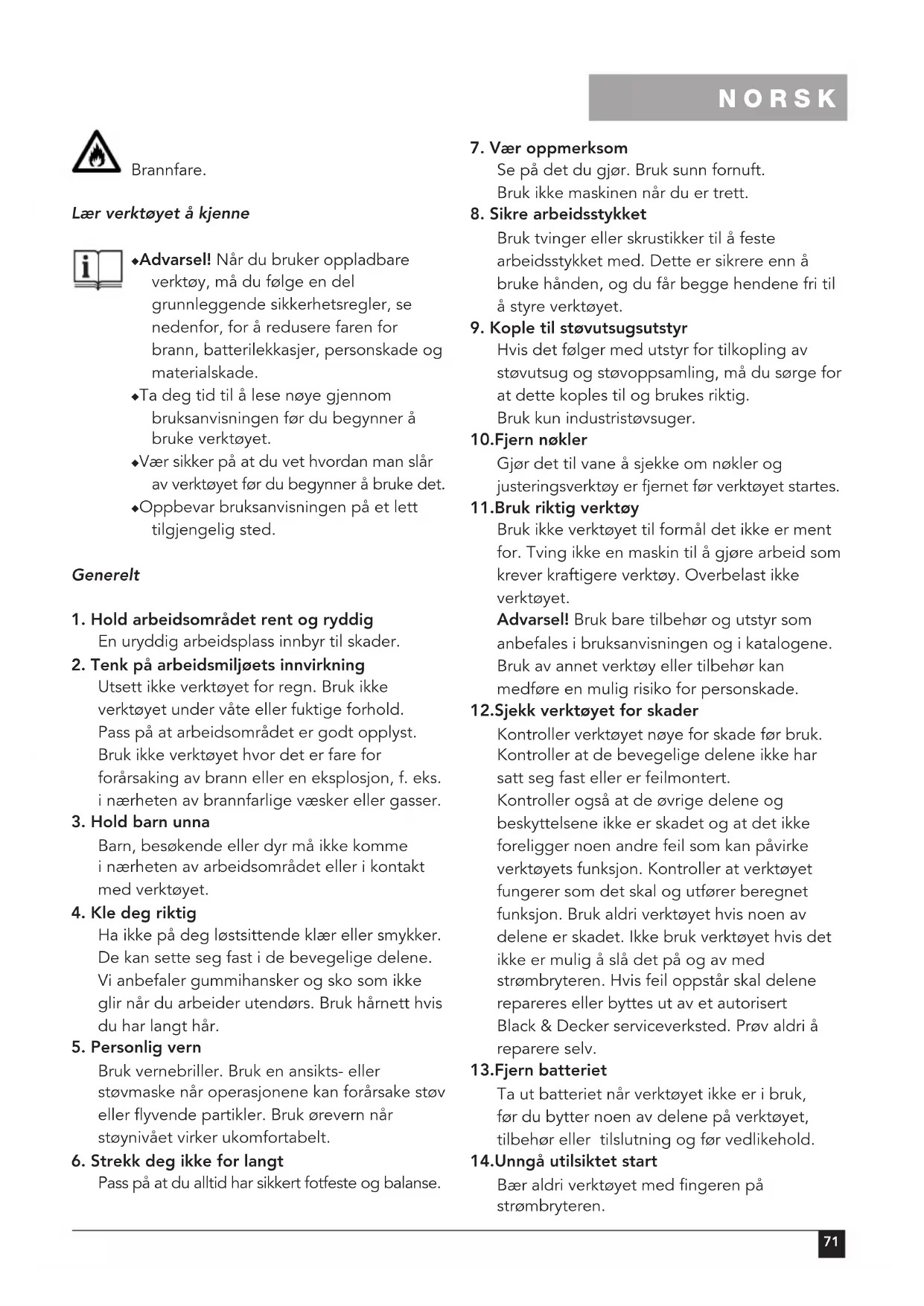

Colin Wills Director of Engineering BDCI, 4/F, 2 Dai Wang Street Tai Po Industrial Estate Tai Po NT, Hong Kong BRUKSOMRÅDER Black & Decker drill/skrutrekker HP126F2/ HP146F2 er konstruert for skruing og boring i tre, metall og plast. Black & Decker drill/skrutrekker HP148F2/ HP188F2 er konstruert for skruing og boring i tre, metall, plast og mur. Verktøyet er tiltenkt kun for bruk i hjemmet. Din Black & Decker lader er konstruert for å lade Black & Decker batterier av den typen som leveres med verktøyet. SIKKERHETSINSTRUKSJONER Symboler Følgende symboler brukes i denne bruksanvisningen: Betegner risiko for personskade, livsfare eller skade på verktøyet dersom instruksene i denne bruksanvisningen ikke følges. Betegner risiko for elektrisk støt. Les bruksanvisningen før du bruker verktøyet.71 NORSK Brannfare. Lær verktøyet å kjenne ◆ Advarsel! Når du bruker oppladbare verktøy, må du følge en del grunnleggende sikkerhetsregler, se nedenfor, for å redusere faren for brann, batterilekkasjer, personskade og materialskade. ◆ Ta deg tid til å lese nøye gjennom bruksanvisningen før du begynner å bruke verktøyet. ◆ Vær sikker på at du vet hvordan man slår av verktøyet før du begynner å bruke det. ◆ Oppbevar bruksanvisningen på et lett tilgjengelig sted. Generelt

2. Tenk på arbeidsmiljøets innvirkning

Utsett ikke verktøyet for regn. Bruk ikke verktøyet under våte eller fuktige forhold. Pass på at arbeidsområdet er godt opplyst. Bruk ikke verktøyet hvor det er fare for forårsaking av brann eller en eksplosjon, f. eks. i nærheten av brannfarlige væsker eller gasser.

Barn, besøkende eller dyr må ikke komme i nærheten av arbeidsområdet eller i kontakt med verktøyet.

Bruk vernebriller. Bruk en ansikts- eller støvmaske når operasjonene kan forårsake støv eller flyvende partikler. Bruk ørevern når støynivået virker ukomfortabelt.

Bruk tvinger eller skrustikker til å feste arbeidsstykket med. Dette er sikrere enn å bruke hånden, og du får begge hendene fri til å styre verktøyet.

9. Kople til støvutsugsutstyr

Hvis det følger med utstyr for tilkopling av støvutsug og støvoppsamling, må du sørge for at dette koples til og brukes riktig. Bruk kun industristøvsuger. 10.Fjern nøkler Gjør det til vane å sjekke om nøkler og justeringsverktøy er fjernet før verktøyet startes. 11.Bruk riktig verktøy Bruk ikke verktøyet til formål det ikke er ment for. Tving ikke en maskin til å gjøre arbeid som krever kraftigere verktøy. Overbelast ikke verktøyet. Advarsel! Bruk bare tilbehør og utstyr som anbefales i bruksanvisningen og i katalogene. Bruk av annet verktøy eller tilbehør kan medføre en mulig risiko for personskade. 12.Sjekk verktøyet for skader Kontroller verktøyet nøye for skade før bruk. Kontroller at de bevegelige delene ikke har satt seg fast eller er feilmontert. Kontroller også at de øvrige delene og beskyttelsene ikke er skadet og at det ikke foreligger noen andre feil som kan påvirke verktøyets funksjon. Kontroller at verktøyet fungerer som det skal og utfører beregnet funksjon. Bruk aldri verktøyet hvis noen av delene er skadet. Ikke bruk verktøyet hvis det ikke er mulig å slå det på og av med strømbryteren. Hvis feil oppstår skal delene repareres eller byttes ut av et autorisert Black & Decker serviceverksted. Prøv aldri å reparere selv. 13.Fjern batteriet Ta ut batteriet når verktøyet ikke er i bruk, før du bytter noen av delene på verktøyet, tilbehør eller tilslutning og før vedlikehold. 14.Unngå utilsiktet start Bær aldri verktøyet med fingeren på strømbryteren.72 NORSK Pass på at verktøyet er slått av når du setter inn batteriet. 15.Ikke mislighold ledningen Bær aldri laderen i ledningen og bruk ikke ledningen for å dra ut kontakten. Utsett ikke ledningen for varme, olje, eller skarpe kanter. 16.Oppbevar verktøy på et trygt sted Når det ikke er i bruk, må verktøy, batteri og lader oppbevares på et tørt sted, og slik at det ikke er tilgjenglig for barn. 17.Vær nøye med vedlikeholdet Hold verktøyet rent og bruk skarpe tilbehør for bedre prestasjon og sikrere drift. Følg forskriftene når det gjelder vedlikehold og skifte av tilbehør. Hold håndtakene og brytere tørre, rene og fri for olje og fett. 18.Reparasjoner Dette verktøyet overholder relevante sikkerhetskrav. Reparasjoner må bare utføres av autoriserte Black & Decker serviceverksteder som benytter originale reservedeler, ellers kan det være farlig å bruke utstyret. Ekstra sikkerhetsforskrifter for batterier og ladere Batterier ◆ Må aldri åpnes. ◆ Må ikke komme i kontakt med vann. ◆ Må ikke oppbevares på steder hvor temperaturen kan overstige 40 °C. ◆ Må bare lades i lufttemperaturer mellom 4 °C og 40 °C. ◆ Lad bare med laderen som følger med verktøyet (se tekniske data). ◆ Før opplading, pass på at batteriet er tørt og rent. ◆ Bruk bare den korrekte type batteri for verktøyet (se tekniske data). ◆ Når du kasserer batteriet, følger du instruksene som er gitt i seksjonen “Miljø”. ◆ Under ekstreme forhold, kan batterilekkasje forekomme. Hvis du merker væske på batteriet, må du gjøre som følger: - Tørk forsiktig væsken med et tøystykke. Unngå kontakt med huden. - I tilfeller hvor det oppstår kontakt med hud eller øyne, skal instruksjonene nedenfor følges. Batterivæsken, en 25-30 % løsning av kaliumhydroksid, kan være skadelig. Hvis det oppstår berøring med hud, må du straks skylle med vann. Nøytraliser med en svak syre, f.eks. sitronsaft eller eddik. Hvis du får væsken i øynene, må du rense dem med rikelig rent vann i minst 10 minutter. Kontakt lege. Brannfare! Unngå at metall kortslutter kontaktene på et batteri som er tatt ut (f.eks. ved oppbevaring av batteriet i en verktøykasse). Ikke brenn batteriet. Bruk aldri et skadet batteri. Ladere ◆ Bruk din Black & Decker lader kun sammen med det batteriet som blir levert med verktøyet. Andre typer av batterier kan eksplodere og forårsake person- og materialskader. ◆ Forsøk aldri å lade ikke oppladbare batterier. ◆ Bytt straks ut defekte ledninger. ◆ Må ikke komme i kontakt med vann. ◆ Laderen må ikke åpnes. ◆ Ikke skad eller mislighold laderen. Kun tilenkt for bruk i hjemmet. Ekstra sikkerhetsinstrukser for drill/skrutrekker ◆ Før boring i vegger, gulv eller tak, undersøk hvor elektriske ledninger og rør befinner seg. ◆ Unngå å berøre borspissen rett etter at du har boret, da den kan være varm. ELEKTRISK SIKKERHET Kontroller at spenningen til laderen tilsvarer nettspenningen. Laderen er dobbeltisolert i samsvar med EN 60335. Jordet ledning er derfor ikke nødvendig.73 NORSK Bruk av skjøteledning Hvis det er nødvendig å bruke skjøteledning til laderen, må man bruke en godkjent skjøteledning som er beregnet for denne laderens strømforbruk (se typeskiltet). Hvis du bruker en ledningtrommel, bør du alltid vikle ledningen helt av først. OVERSIKT (fig. A)

1. Trinnløs strømbryter

2. Bryter for høyre-/venstregange

3. Justering for funksjonsvalg/vrimoment

MONTERING Montere og fjerne batteriet (fig. B) ◆ Når du skal sette i batteriet (9), holder du det på høyde med holderen på verktøyet. Skyv batteriet inn i holderen, og trykk til det sitter på plass. ◆ Når du skal fjerne batteriet, trykker du på de to utløserknappene (10) samtidig, mens du drar batteriet ut av holderen. Montering og fjerning av bor og bits (fig. A & C) Dette verktøyet er utstyrt med en nøkkelfri chuck for å forenkle skifting av bor og bits. ◆ Lås verktøyet ved å stille bryteren for høyre-/ venstregange (2) på midtstillingen (fig. A). ◆ Du åpner chucken ved å dreie den forreste delen (15) med den ene hånden, mens du holder i den bakerste delen (16) med den andre hånden (fig. C). ◆ Sett tilbehøret (17) inn i chucken. ◆ Skru chucken godt fast ved å dreie den forreste delen (15) med den ene hånden mens du holder den bakerste delen (16) med den andre. Dette verktøyet leveres med en tosidig bits i bitsholderen (7) (fig. A). ◆ For å fjerne bitsen, løfter du den ut av holderen. ◆ For å oppbevare bitsen trykker du den godt inn i holderen. HP126F2/HP146F2 - -Montere og fjerne chucken (fig. D) Det er lett å ta av chucken og sette den på igjen på disse modellene. Hvis du både skal bore og skru, setter du en bits i spindelen og et bor i chucken, da trenger du bare å ta av chucken når du skal skru og sette den på igjen når du skal bore. Bitsen kan stå i spindelen under boring. Også bor med sekskantskaft kan monteres på denne måten. ◆ Når du skal ta av chucken (4), holder du utløserne (18) nede og trekker chucken av spindelen (19). ◆ Sett inn en bits (20) ved å trykke den inn på spindelen (19) som vist. Du fjerner bitsen ved å trekke ringen (21) tilbake og trekke skrutrekkerbiten av spindelen. ◆ Chucken settes på igjen ved å trykke den inn på spindelen til den sitter godt på plass. Kontroller alltid at chucken er riktig festet. HP188F2 - Sette på sidehåndtaket (fig. A) ◆ Løsne sidehåndtaket (8) ved å dreie den mot klokken. ◆ Skyv sidehåndtaket over chucken på kåpen. ◆ Stram sidehåndtaket ved å dreie den med klokken. ANVENDELSE La verktøyet jobbe i sin egen hastighet. Ikke overbelast. Lade batteriet (fig. E) Batteriet må lades før første gangs bruk og alltid når verktøyet ikke lenger fungere effektivt. Et nytt batteri, eller et batteri som ikke har vært brukt på en lang tid, oppnår full ytelse først etter at det har vært oppladet og utladet ca. 5 ganger. Batteriet kan bli varmt mens det lades; dette er normalt og indikerer ikke at noe er feil.74 NORSK Lad ikke batteriet hvis lufttemperaturen er under 4 °C eller over 40 °C. Anbefalt ladingstemperatur: ca. 24 °C. Etter normal bruk vil en oppladingstid på 60 minutter gi nok strøm til de fleste bruksområder. Lengre ladetid på opptil 90 minutter kan øke brukstiden betydelig, avhengig av batteriet og ladingen. ◆ Du lader batteriet (9) ved å ta det ut av verktøyet og sette det inn i laderen (11). Det er bare en måte å plasserere batteriet inn i laderen på . Ikke bruk makt. Pass på at batteriet ligger ordentlig på plass i laderen. ◆ Sett laderens kontakt i vegguttaket. ◆ Sjekk om den røde ladeindikatoren (12) lyser. Hvis den grønne ladeindikatoren (13) lyser i stedet, er batteriet for varmt og kan ikke lades. Hvis dette skjer, tar du batteriet ut av laderen, lar det avkjøles i 1 time og setter det inn igjen. Etter ca. 1 times lading, vil den røde ladeindikatoren (12) slukke og den grønne ladeindikatoren (13) lyser. Batteriet er nå ferdig oppladet. ◆ Ta batteriet ut av laderen. HP128F2/HP148F2/HP188F2 - Kontroll av batteriladingen (fig. F) Dette verktøyet er utstyrt med en indikator for batterilading, som kan brukes til å sjekke tilstanden til batteriet. ◆ Hold knappen (22) nede. ◆ Se etter hvor mange av lampene (23) som lyser: Batterilading 1 lampe lav 2 lamper middels 3 lamper høy Høyre-/venstregange (fig. G) Til boring og isetting av skruer skal verktøyet rotere forover (med klokken). For å løsne skruer eller fjerne et blokkert bor bruker du rotasjon bakover (mot klokken). ◆ For å velge rotasjon forover trykker du bryteren for høyre-/venstregange (2) mot venstre. ◆ For å velge rotasjon bakover trykker du bryteren for høyre-/venstregange (2) mot høyre. ◆ For å låse verktøyet stiller du bryteren for høyre-/venstregange i midtstilling. Valg av funksjon eller vrimoment (fig. H) Dette verktøyet er utstyrt med en justering for valg av funksjon og for innstilling av vrimomentet for isetting av skruer. Store skruer og harde materialer krever en høyere innstilling av vrimomentet enn små skruer og myke materialer. Justeringen har en lang rekke innstillinger som passer til ditt bruk. ◆ For boring i tre, metall og plast stiller du justeringen (3) inn på boreposisjon ved å sette symbolet på linje med merket (24). ◆ HP148F2/HP188F2: For boring i mur stiller du justeringen inn (3) på slagborposisjon ved å sette symbolet på linje med merket (24). ◆ For skruing stilles justeringen på den ønskede innstillingen. Hvis du ikke kjenner den egnede innstillingen, gjør du slik: ◆ Sett justeringen (3) på det laveste vrimomentet. ◆ Stram den første skruen. ◆ Hvis koplingen frigjøres før det ønskete resultatet er oppnådd, øker du innstillingen på justeringen og fortsetter å stramme skruen. Gjenta dette til du har oppnådd den korrekte innstillingen. Bruk denne innstillingen for de resterende skruene. Girvelger (fig. I) ◆ For boring i stål og for skruarbeider skyver du girvelgeren (5) fremover (1. gir). ◆ For boring i andre materialer enn stål skyver du girvelgeren (5) bakover (2. gir). Boring og skruing (fig. A) ◆ Velg rotasjon forover eller bakover med bryteren (2). ◆ For å starte verktøyet på trykker du inn strømbryteren (1). Verktøyets hastighet er avhengig av hvor langt inn du trykker strømbryteren. ◆ Slipp strømbryteren for å stanse verktøyet.75 NORSK Råd for optimalt resultat Boring ◆ Boret skal trykkes lett og rett ned på arbeidsstykket. ◆ Like før boret bryter igjennom på den andre siden av arbeidsstykket, slipper du trykket litt. ◆ Bruk en trebit under arbeidsstykket for å unngå splintring. ◆ Bruk et flatbor/spiralbor når du skal bore hull med stor diameter i tre. ◆ Bruk HSS-bor når du borer i metall. ◆ Bruk betongbor når du borer i mur. ◆ Bruk smøremiddel når du borer i metall utenom støpejern og messing. ◆ For bedre presisjon: lag en fordypning med en kjørner i midten av hullet som skal bores. Skruing ◆ Bruk alltid riktig type og størrelse på bitsen. ◆ Hvis det er vanskelig å stramme skruene, kan du forsøke å bruke litt flytende vaskemiddel eller såpe som smøremiddel. ◆ Hold alltid verktøyet og bitsen i rett linje med skruen. VEDLIKEHOLD Ditt Black & Decker verktøy har blitt utformet for å være i drift over en lang periode med et minimum av vedlikeholdelse. Ved riktig vedlikehold og regelmessig rengjøring beholder verktøyet sin prestasjon. Laderen din behøver ikke annet vedlikehold enn at du tørker over den med jevne mellomrom. Før det utføres noen form for vedlikehold av verktøyet, må batteriet tas ut. ◆ Trekk ut kontakten når laderen skal gjøres ren. ◆ Rengjør ventilasjonsåpningene på verktøyet og laderen regelmessig med en myk børste eller en tørr klut. ◆ Rengjør kåpen regelmessig med en fuktig klut. Bruke ikke etsende eller løsemiddelbaserte rengjøringsmidler. ◆ Åpne opp chucken regelmessig, og slå lett på den for å fjerne eventuelt støv fra innsiden. Tekniske data HP126FSC HP126F2K HP128F2K Spenning V

Ladetid, ca timer 176 NORSK MILJØ Verktøy Når verktøyet ditt er utslitt, beskytt naturen ved ikke å kaste det sammen med vanlig avfall. Lever det til en oppsamlingsplass som finnes i din kommune eller der hvor du kjøpte verktøyet. Batterier

Black & Decker batteriene kan lades mange ganger. Beskytt miljøet ved å levere kasserte batterier til en oppsamlingsplass beregnet for dette. ◆ Lad ut batteriene helt og ta de så ut av verktøyet. ◆ NiCd og NiMH batterier er gjennvinningsbare. Lever de til innkjøpsstedet eller din lokale gjennvinningsstasjon. Innleverte batterier gjennvinnes eller sendes til et egnet behandlingsanlegg. Reservdeler / reparasjoner Reservdeler kan kjøpes hos autoriserte Black & Decker serviceverksteder, som også gir kostnadsoverslag og reparerer våre produkter. Oversikt over våre autoriserte serviceverksteder finnes på Internet, vår hjemmeside www.blackanddecker.no samt www.2helpU.com Garanti Black & Decker garanterer at produktet ikke har material- og/eller fabrikasjonsfeil ved levering til kunde. Garantien er i tillegg til kundens lovlige rettigheter og påvirker ikke disse. Garantien gjelder innen medlemsstatene i den Europeiske Unionen og i det Europeiske Frihandelsområdet. Hvis et Black & Decker produkt går i stykker på grunn av material- og/eller fabrikasjonsfeil eller har mangler i forhold til spesifikasjonene, innen 24 måneder fra kjøpet, påtar Black & Decker seg å reparere eller bytte ut produktet med minst mulig vanskelighet for kunden. Garantien gjelder ikke for feil som kommer av: ◆ normal slittasje◆ feilaktig bruk eller vedlikehold (mislighold)◆ at produktet har blitt skadet av fremmede gjenstander, emner eller ved et uhell Det gjøres oppmerksom på at produktet ikke er beregnet på industriell/profesjonell/yrkesmessig bruk, men til hus- og hjemmebruk. Garantien gjelder ikke om reparasjoner har blitt utført av noen andre enn et autorisert Black & Decker serviceverksted. For å ta garantien i bruk skal produktet og kjøpekvittering leveres til forhandleren eller til et autorisert serviceverksted senest 2 måneder etter at feilen har blitt oppdaget. For informasjon om nærmeste autoriserte serviceverksted; kontakt det lokale Black & Decker kontoret på den adressen som er angitt i bruksanvisningen. En oversikt over alle autoriserte serviceverksteder samt servicevilkår finnes også tilgjengelig på Internet, adresse: www.2helpU.com Vennligst stikk innom våre nettsider på www.blackanddecker.no for å registrere ditt nye Black & Decker-produkt og for å holde deg oppdatert om nye produkter og spesialtilbud. Du finner mer informasjon om Black & Decker og produktutvalget vårt på www.blackanddecker.no77 DANSK

Vennligst kryss av dersom du ikke ønsker informasjon.
