BRUGSANVISNING HP188F2 BLACK & DECKER

1. Hold arbeidsområdet rent og ryddig

6. Strekk deg ikke for langt

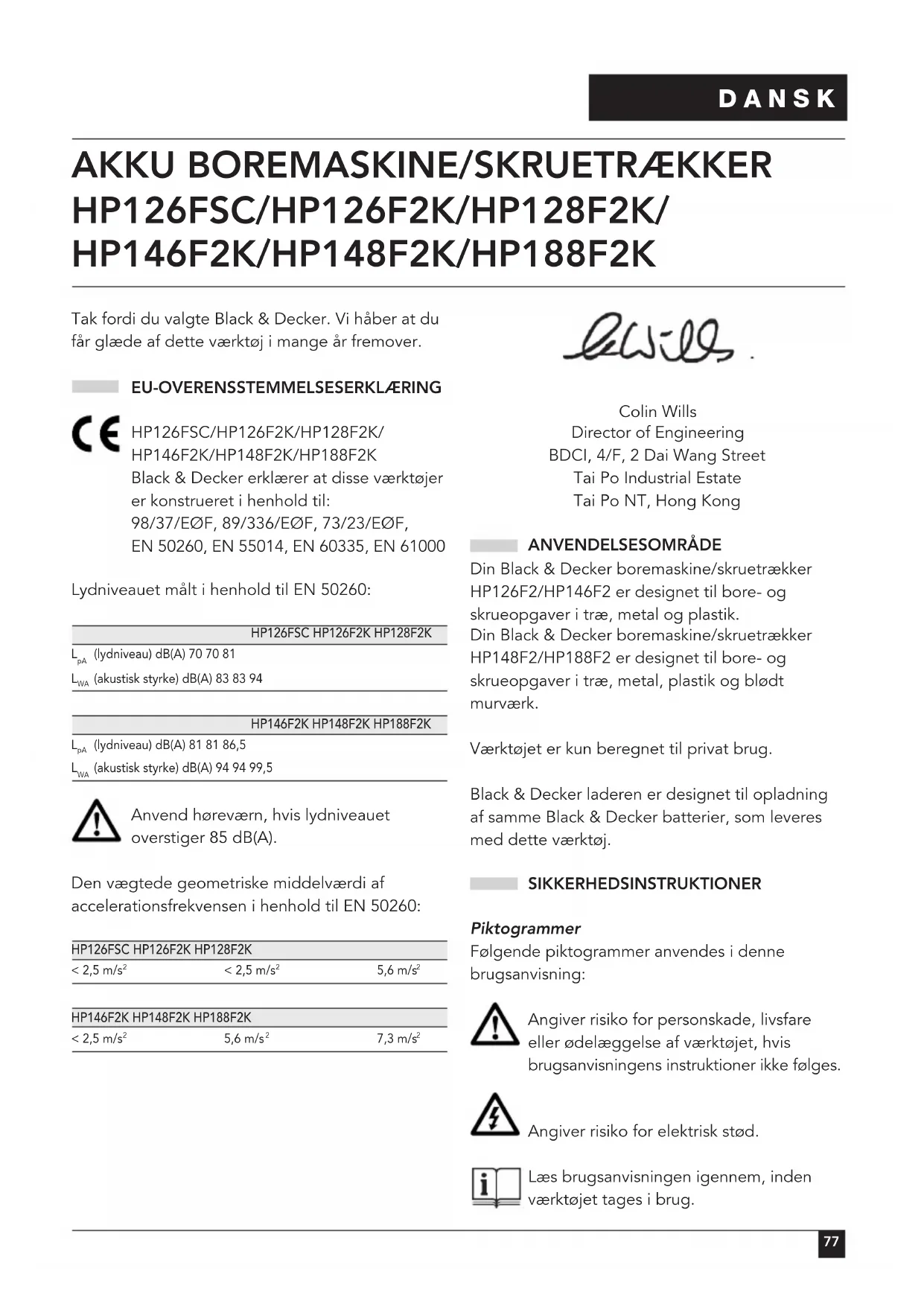

HP126FSC/HP126F2K/HP128F2K/ HP146F2K/HP148F2K/HP188F2K Tak fordi du valgte Black & Decker. Vi håber at du får glæde af dette værktøj i mange år fremover. EU-OVERENSSTEMMELSESERKLÆRING HP126FSC/HP126F2K/HP128F2K/ HP146F2K/HP148F2K/HP188F2K Black & Decker erklærer at disse værktøjer er konstrueret i henhold til: 98/37/EØF, 89/336/EØF, 73/23/EØF, EN 50260, EN 55014, EN 60335, EN 61000 Lydniveauet målt i henhold til EN 50260: HP126FSC HP126F2K HP128F2K

(akustisk styrke) dB(A) 94 94 99,5 Anvend høreværn, hvis lydniveauet overstiger 85 dB(A). Den vægtede geometriske middelværdi af accelerationsfrekvensen i henhold til EN 50260: HP126FSC HP126F2K HP128F2K < 2,5 m/s

Colin Wills Director of Engineering BDCI, 4/F, 2 Dai Wang Street Tai Po Industrial Estate Tai Po NT, Hong Kong ANVENDELSESOMRÅDE Din Black & Decker boremaskine/skruetrækker HP126F2/HP146F2 er designet til bore- og skrueopgaver i træ, metal og plastik. Din Black & Decker boremaskine/skruetrækker HP148F2/HP188F2 er designet til bore- og skrueopgaver i træ, metal, plastik og blødt murværk. Værktøjet er kun beregnet til privat brug. Black & Decker laderen er designet til opladning af samme Black & Decker batterier, som leveres med dette værktøj. SIKKERHEDSINSTRUKTIONER Piktogrammer Følgende piktogrammer anvendes i denne brugsanvisning: Angiver risiko for personskade, livsfare eller ødelæggelse af værktøjet, hvis brugsanvisningens instruktioner ikke følges. Angiver risiko for elektrisk stød. Læs brugsanvisningen igennem, inden værktøjet tages i brug.78 DANSK Brandfare. Lær værktøjet at kende ◆ Advarsel! Ved brug af genopladeligt værktøj skal de grundlæggende sikkerhedsforanstaltninger, herunder de følgende, altid følges, således at risikoen for brand, lækkende batterier og person- og materialeskader begrænses. ◆ Læs denne brugsanvisning igennem, inden værktøjet tages i brug. ◆ Du skal sikre dig, at du ved, hvordan værktøjet slukkes, inden det tages i brug. ◆ Opbevar brugsanvisningen let tilgængeligt. Generelt

1. Hold arbejdsområdet i orden

Uordentlige arbejdsområder og arbejdsbænke indbyder til skader.

2. Tænk på arbejdsmiljøets indflydelse

Udsæt ikke værktøjet for regn. Anvend ikke værktøjet på fugtige eller våde pladser. Sørg for en god belysning over arbejdsområdet. Anvend ikke værktøjet hvor der eksisterer risiko for at brand kan opstå eller eksplosioner forekomme, som følge af brug af værktøjet. F. eks. aldrig i nærheden af let antændelige væsker eller gasser.

3. Hold børnene på afstand

Børn, besøgende eller dyr må ikke nærme sig arbejdsområdet eller røre ved værktøjet.

4. Klæd dig rigtigt på

Bær ikke løst hængende tøj eller smykker. De kan sidde fast i bevægelige dele. Gummihandsker og skridsikre sko anbefales ved udendørs arbejde. Brug hårnet, hvis du har langt hår.

5. Personlig beskyttelse

Brug beskyttelsesbriller. Brug ansigts- eller støvmaske, når brug af værktøjet kan medføre støv eller flyvende partikler. Brug høreværn, når lydniveauet virker generende.

6. Stræk dig ikke for meget

Sørg for, at du altid har sikkert fodfæste og balance.

Se på det, du gør. Brug din sunde fornuft. Brug ikke værktøjet, når du er træt.

8. Sæt arbejdsemnet fast

Brug skruetvinger eller skruestik for at spænde arbejdsemnet fast. Det er sikrere end at bruge hånden, og du får begge hænder fri til arbejdet.

9. Tilslut støvudsugningsudstyret

Hvis der findes enheder til tilslutningsfunktionerne støvudsugning og støvopsamling, skal man sørge for, at disse tilsluttes og bruges korrekt. 10.Fjern nøglerne Kontroller at nøgler og justerværktøj er fjernet fra værktøjet, inden det startes. 11.Brug det rigtige værktøj Brugen af værktøjet er beskrevet i denne brugsanvisning. Tving ikke elværktøj til at udføre arbejde, som er beregnet til kraftigere værktøj. Brug kun tilbehør og dele, der er anbefalet i brugsanvisningen og katalogerne. Værktøjet må ikke forceres. Advarsel! Anvendelsen af andet tilbehør eller udførelse af opgaver med andet værktøj end det her anbefalede kan medføre risiko for personskader. 12.Kontrollér værktøjet for skader Kontrollér omhyggeligt værktøjet for beskadigelser, før du bruger det. Check de bevægelige dele for skæv indstilling og sammenbrændinger, kontrollér for brud på dele, skader på skærme og kontakter samt alt andet, der kan påvirke værktøjets funktion. Kontrollér, at værktøjet fungerer rigtigt og kan udføre det arbejde, det er beregnet til. Værktøjet må ikke benyttes, hvis en af delene er beskadiget eller defekt. Brug ikke værktøjet, hvis det ikke kan tændes og slukkes ved afbryderen. Skadede eller defekte dele skal repareres eller udskiftes af en autoriseret tekniker. Man må aldrig forsøge selv at reparere værktøjet. 13.Fjern batteriet Fjern batteriet når værktøjet er ude af brug og før udskiftning af enhver værktøjsdel, tilbehør eller andet udstyr. 14.Undgå utilsigtet start af værktøjet Man må ikke bære værktøjet med en finger på tænd/sluk knappen. Kontrollér at værktøjet er slukket, når du sætter et batteri i værktøjet.79 DANSK 15.Vær forsigtig med ledningen Laderen må aldrig bæres i ledningen eller tages ud af stikkontakten ved at rive i ledningen. Ledningen skal holdes på afstand fra varme, olie og skarpe kanter. 16.Opbevar værktøjet sikkert, når det ikke bruges Når værktøj, batterier og oplader ikke er i brug, skal de opbevares indelåst eller højt placeret et tørt sted uden for børns rækkevidde. 17.Vedligehold værktøjet omhyggeligt Skærende værktøj skal holdes skarpe og rene, for på denne måde at opnå et bedre og mere sikkert brug. Følg vedligeholdelsesvejledningen samt vejledningen til udskiftning af tilbehør. Hold håndtagene og knapperne tørre, rene og fri for olie og fedt. 18.Reparationer Dette værktøj opfylder de relevante sikkerhedskrav. Reparationer må kun foretages af dertil kvalificerede personer, som bruger originale reservedele. I modsat fald kan der opstå betydelig fare for brugeren. Yderligere sikkerhedsanvisninger til batterier og ladere Batterier ◆ Man må aldrig åbne et batteri. ◆ Det må ikke udsættes for vand. ◆ Det må ikke opbevares i lokaler, hvor temperaturen overstiger 40 °C. ◆ Det må kun oplades ved omgivelsestemperaturer mellem 4 °C og 40 °C. ◆ Oplad kun med den vedlagte lader (se tekniske data). ◆ Før opladning skal man sikre sig, at batteriet er tørt og rent. ◆ Benyt kun de til værktøjet beregnede batterier (se tekniske data). ◆ Ved kassering af batterier, skal man følge vejledningen givet i afsnittet “Miljø”. ◆ Under ekstreme forhold kan der forekomme batteriutætheder. Hvis man opdager væske på batteriet, skal man gå frem på følgende måde: - Tør forsigtigt væsken af med en klud. Undgå kontakt med huden. - I tilfælde af at væsken kommer i kontakt med huden, skal man følge nedenstående vejledning. Batterivæsken, en 25-30% opløsning af kaliumhydroksid, kan være skadelig. Ved hudkontakt skal der omgående skylles med vand. Neutraliser med en mild syre såsom citronsaft eller eddike. Ved øjenkontakt skylles med rigeligt vand i mindst 10 minutter. Opsøg læge. Brandfare. Undgå at kortslutte kontakterne på et frakoblet batteri med metalgenstande (ved f.eks. at have nøgler i samme lomme som batteriet). Brænd ikke batteriet. Oplad ikke et beskadiget batteri. Ladere ◆ Din Black & Decker lader må kun benyttes til Black & Decker batterier af samme slags, som de med værktøjet leverede batterier. Andre batterier kan eksplodere og medføre personskader. ◆ Man må aldrig forsøge at oplade ikke opladelige batterier. ◆ Defekte ledninger skal straks udskiftes. ◆ Må ikke udsættes for vand. ◆ Laderen må ikke åbnes. ◆ Laderen må ikke manipuleres. Kun beregnet til indendørs brug. Yderligere sikkerhedsvejledninger til kombineret boremaskine/skruetrækker ◆ Før man borer i vægge, gulve eller lofte, skal man checke ledningers samt rørs placering. ◆ Man skal undgå at røre borespidsen lige efter, at man har boret, idet den kan være varm.80 DANSK ELEKTRISK SIKKERHED Kontroller, om laderens spænding svarer til lysnettets spænding. Laderen er dobbelt isoleret i henhold til EN 60335; jordledning er derfor ikke påkrævet. Anvendelse med forlængerledning Hvis der skal bruges forlængerkabel, skal der anvendes et kabel svarende til laderens strømforbrug (se typeskiltet). Den mindste lederstørrelse er 1 mm

. Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud. OVERSIGT (fig. A)

1. Afbryder med variabel hastighedskontrol

2. Højre/venstre omskifter

3. Funktionsvælger / krave til justering af

10. Udløserknap til batteri

MONTERING Af- og påmontering af batteriet (fig. B) ◆ Ved montering af batteriet (9) holdes det på linje med værktøjets batteriholder. Dernæst placeres batteriet i holderen og skubbes på plads. ◆ For at tage batteriet af trykkes på udløserknappen (10) samtidig med, at batteriet tages ud af batteriholderen. Montering og demontering af bor eller skruetrækkerbits (fig. A & C) Værktøjet er udstyret med en selvspændende patron for at lette udskiftning af bor og bits. ◆ Fastlås værktøjet ved at sætte højre/venstre- omskifteren (2) i midterposition (fig. A). ◆ Åbn patronen ved at dreje frontdelen (15) med den ene hånd, mens bagenden (16) holdes med den anden (fig. C). ◆ Sæt tilbehøret (17) ind i patronen. ◆ Skru patronen fast ved at dreje frontdelen (15) med den ene hånd, mens bagenden (16) holdes med den anden. Værktøjet er udstyret med en dobbelt skruetrækkerbits i bitsholderen (7) (fig. A). ◆ For at fjerne skruetrækkerbitsen fra bitsholderen skal den løftes ud af holderen. ◆ For at opbevare skruetrækkerbitsen skubbes den ind i holderen. HP126F2/HP146F2 - Af- og påmontering af patronen (fig. D) Patronen på disse modeller kan let tages af og sættes på. Hvis dit projekt indebærer både boring og skruetrækning, kan du fastgøre en skruetrækkerbits i spindelen og en borebits i patronen: Du skal derefter kun tage patronen af til skruetrækning og tilpasse den til boring. Skruetrækkerbitsen kan blive i spindelen, mens du borer. Du kan også isætte en borebits med sekskantet skaft på denne måde. ◆ Tag patronen (4) af ved at holde udløsningsknapperne (18) inde og trække patronen af spindelen (19). ◆ Sæt bitsen i (20) ved at skubbe den ind i spindelen (19) som vist på billede. Tag skruetrækkerbitsen ud ved at trække ringen (21) tilbage og trække den ud af spindelen. ◆ Tilpas patronen ved at skubbe den på spindelen, indtil den låser sig på plads. Sørg altid for, at patronen er ordentligt fastgjort. HP188F2 - Montering af sidehåndtaget (fig. A) ◆ Løsn sidehåndtaget (8) ved at dreje det mod uret. ◆ Skyd sidehåndtaget over patronen og på motorhuset. ◆ Stram sidehåndtaget ved at dreje det med uret.81 DANSK ANVENDELSE Lad maskinen arbejde i eget tempo. Det forhindrer den i at blive overbelastet. Opladning af batteriet (fig. E) Batteriet skal oplades, før det tages i brug for første gang, samt når det ikke er i stand til at fremskaffe tilstrækkelig kraft til opgaver, som normalt udføres uden besvær. Et nyt batteri eller et batteri, der ikke har været anvendt i længere tid, opnår først sin fulde ydeevne efter ca. 5 afladnings- og opladningsomgange. Batteriet kan blive opvarmet under opladning; dette er normalt og er ikke ensbetydende med, at der er problemer. Batteriet må ikke oplades i omgivelsestemperaturer på under 4 °C eller over 40 °C. Anbefalet opladningstemperatur: ca. 24 °C. Efter normal anvendelse vil en opladning på 60 minutter give tilstrækkelig kraft til de fleste formål. Men yderligere opladning i op til 90 minutter kan øge anvendelsestiden betydeligt, afhængigt af batteriets tilstand og opladningsforholdene. ◆ For at oplade batteriet (9) fjernes det fra værktøjet og sættes ind i laderen (11). Batteriet kan kun sættes ind på én måde. Man må ikke tvinge det. Man skal sikre sig, at batteriet er fuldstændigt indsat i laderen. ◆ Sæt laderen i stikkontakten. ◆ Check, om den røde opladningsindikator (12) lyser. Hvis den grønne ende af opladningsindikatoren (13) lyser, betyder det, at batteriet er for varmt og derfor ikke kan oplades. Hvis dette sker, fjernes batteriet fra opladeren og køles ned i ca. 1 time, hvorefter det kan sættes i laderen igen. Efter ca. 1 times opladning holder den røde opladningsindikator (12) op med at lyse, og den grønne ende af opladningsindikatoren (13) lyser. Batteriet er nu fuldt opladet. ◆ Fjern batteriet fra laderen. HP128F2/HP148F2/HP188F2 - Kontrol af batteriets tilstand (fig. F) Denne maskine er udstyret med en opladningsindikator til batteriet, hvorpå du kan kontrollere hvornår batteriet trænger til ny opladning. ◆ Tryk på knappen (22), og hold den nede. ◆ Kontrollér, hvor mange af lamperne (23) der lyser: Batteriopladning 1 lampe lav 2 lamper medium 3 lamper høj Valg af rotationsretning (fig. G) Til boring og stramning af skruer benyttes højrerotation (med uret). Til løsning af skruer eller fjernelse af blokerede borebits drejes i den modsatte retning (mod uret). ◆ For at vælge højrerotation skubbes højre/ venstre omskifteren (2) til venstre. ◆ For at vælge venstrerotation skubbes højre/ venstre omskifteren til højre. ◆ For at låse værktøjet sættes højre/venstre omskifteren i midten. Valg af funktionstilstand eller vridmoment (fig. H) Værktøjet er udstyret med en krave til valg af vridmomentet ved stramning af skruer. Store skruer og hårde arbejdsemner kræver en højere vridmomentindstilling end små skruer og bløde arbejdsemner. Kraven har mange indstillinger til ethvert behov. ◆ Hvis man vil bore i træ, metal og plastik, indstilles kraven (3) på borepositionen ved at sætte ud for markeringen (24). ◆ HP148F2/HP188F2: Hvis man vil bore i murværk, indstilles kraven (3) på slagborepositionen ved at sætte ud for markeringen (24). ◆ Hvis man ønsker at skrue skruer, indstilles kraven på den ønskede position. Hvis ikke man kender den korrekte indstilling, skal man gå frem som beskrevet nedenfor: ◆ Indstil kraven (3) på det laveste vridmoment. ◆ Stram den første skrue. ◆ Hvis ikke man opnår det ønskede resultat, øges kravens indstilling, og man fortsætter med at stramme skruen.82 DANSK Proceduren gentages, indtil man opnår det ønskede resultat. Denne indstilling benyttes til resten af skruerne. Gearskift (fig. I) ◆ Skyd to-gearsvælgeren (5) hen mod forenden af værktøjet (1. gear) for at bore i stål og for at skrue skruer i. ◆ Skyd to-gearsvælgeren (5) hen mod bagenden af værktøjet (2. gear) for at bore i alle andre materialer end stål. Boring/skruetrækning (fig. A) ◆ Man vælger højre- eller venstrerotation ved hjælp af højre/venstre omskifteren (2). ◆ For at tænde værktøjet trykkes på afbryderen (1). Værktøjets hastighed afhænger af, hvor langt ned man trykker afbryderen. ◆ Sluk for værktøjet ved at slippe afbryderkontakten. Gode råd til optimalt brug Boring ◆ Boret skal trykkes let nedad i lige linie mod arbejdsemnet. ◆ Lige før borespidsen går igennem arbejdsemnets bagside, lettes trykket på værktøjet. ◆ Benyt en træklods til at støtte bagsiden af arbejdsemner, som kan splintre. ◆ Benyt spadebor, når der bores huller med stor diameter i træ. ◆ Benyt HSS bor, når der bores i metal.◆ Benyt murbor til boring i blødt murværk.◆ Benyt boreolie, når der bores i metal, som ikke er støbejern eller messing. ◆ Benyt en kørner til at finde centrum af det hul, som skal bores. Benyttelse som skruetrækker ◆ Man skal altid benytte skruetrækkerbits af korrekt type og størrelse. ◆ Hvis skruerne er svære at stramme, kan man påsmøre en smule sæbe som smøremiddel. ◆ Maskinen og skruetrækkerbitsen skal altid holdes lige på skruen. VEDLIGEHOLDELSE Deres Black & Decker værktøj er designet til at være i drift gennem en længere periode med en minimal vedligeholdelse. Fortsat tilfredsstillende drift afhænger af en korrekt behandling af værktøjet samt regelmæssig rengøring. Laderen kræver ingen anden vedligeholdelse end regelmæssig rengøring. Før udførelse af vedligeholdelsesopgaver på værktøjet, skal batteriet fjernes. ◆ Tag laderen ud af stikkontakten før den rengøres. ◆ Man skal regelmæssigt rengøre værktøjets ventilationshuller og oplader med en blød børste eller en tør klud. ◆ Man skal regelmæssigt rengøre motorhuset med en fugtig klud. Man må ikke benytte slibemidler eller opløsningsmidler. ◆ Man skal regelmæssigt åbne patronen og banke den let for på denne måde at fjerne støv fra dens indre. MILJØ Værktøj Når dit værktøj er udtjent, beskyt da naturen ved ikke at smide det ud sammen med det almindelige affald. Aflevér det til de opsamlingssteder, der findes i din kommune eller der hvor du købte værktøjet. Batterier

Black & Decker batterierne kan genoplades mange gange. Beskyt miljøet ved at aflevere de kasserede batterier på dertil beregnede opsamlingssteder. ◆ Aflad batteriet fuldstændigt og fjern det fra værktøjet. ◆ NiCd og NiMH batterier kan genbruges. Aflever dem til købsstedet eller til den lokale genbrugsstation. Genanvendelige batterier genbruges eller sendes til specielle behandlingsanlæg.83 DANSK Reservedele / reparationer Reservedele kan købes hos autoriserede Black & Decker serviceværksteder, som giver forslag til omkostninger og reparerer vore produkter. Oversigt over vore autoriserede værksteder findes på internettet på vor hjemmeside www.blackanddecker.dk samt www.2helpU.com Garanti Black & Decker garanterer, at produktet er fri for materielle skader og/eller fabrikationsfejl ved levering til kunden. Garantien er et tillæg til konsumentens lovlige rettigheder og påvirker ikke disse. Garantien gælder indenfor medlemsstaterne af den Europæiske Union og i det Europæiske Frihandelsområde. Hvis et Black & Decker produkt går i stykker på grund af materiel skade og/eller fabrikationsfejl eller på anden måde ikke fungerer i overensstemmelse med specifikationen, inden for 24 måneder fra købsdatoen, påtager Black & Decker sig at reparere eller ombytte produktet med mindst muligt besvær for kunden. Garantien gælder ikke for fejl og mangler, der er sket i forbindelse med: ◆ normal slitage ◆ uheldige følger efter unormal anvendelse af værktøjet ◆ overbelastning, hærværk eller overdrevent intensivt brug af værktøjet ◆ ulykkeshændelse Garantien gælder ikke hvis reparationer er udført af nogen anden end et autoriseret Black & Decker værksted. Tekniske data HP126FSC HP126F2K HP128F2K Spænding V

Opladningstid (ca.) t 184 DANSK For at udnytte garantien skal produktet og købskvitteringen indleveres til forhandleren eller til et autoriseret værksted, senest 2 måneder efter at fejlen opdages. For information om nærmeste autoriserede værksted: kontakt det lokale Black & Decker kontor på den adresse som er opgivet i brugsanvisningen. Liste over alle autoriserede Black & Decker serviceværksteder samt servicevilkår er tilgængelig på internettet, på adressen www.2helpU.com Gå venligst ind på vores website www.blackanddecker.dk for at registrere dit nye produkt og for at blive holdt ajour om nye produkter og specialtilbud. Der findes yderligere oplysninger om mærket Black & Decker og vores produktsortiment på adressen www.blackanddecker.dk85 SUOMI
