KÄYTTÖOHJE HP188F2 BLACK & DECKER

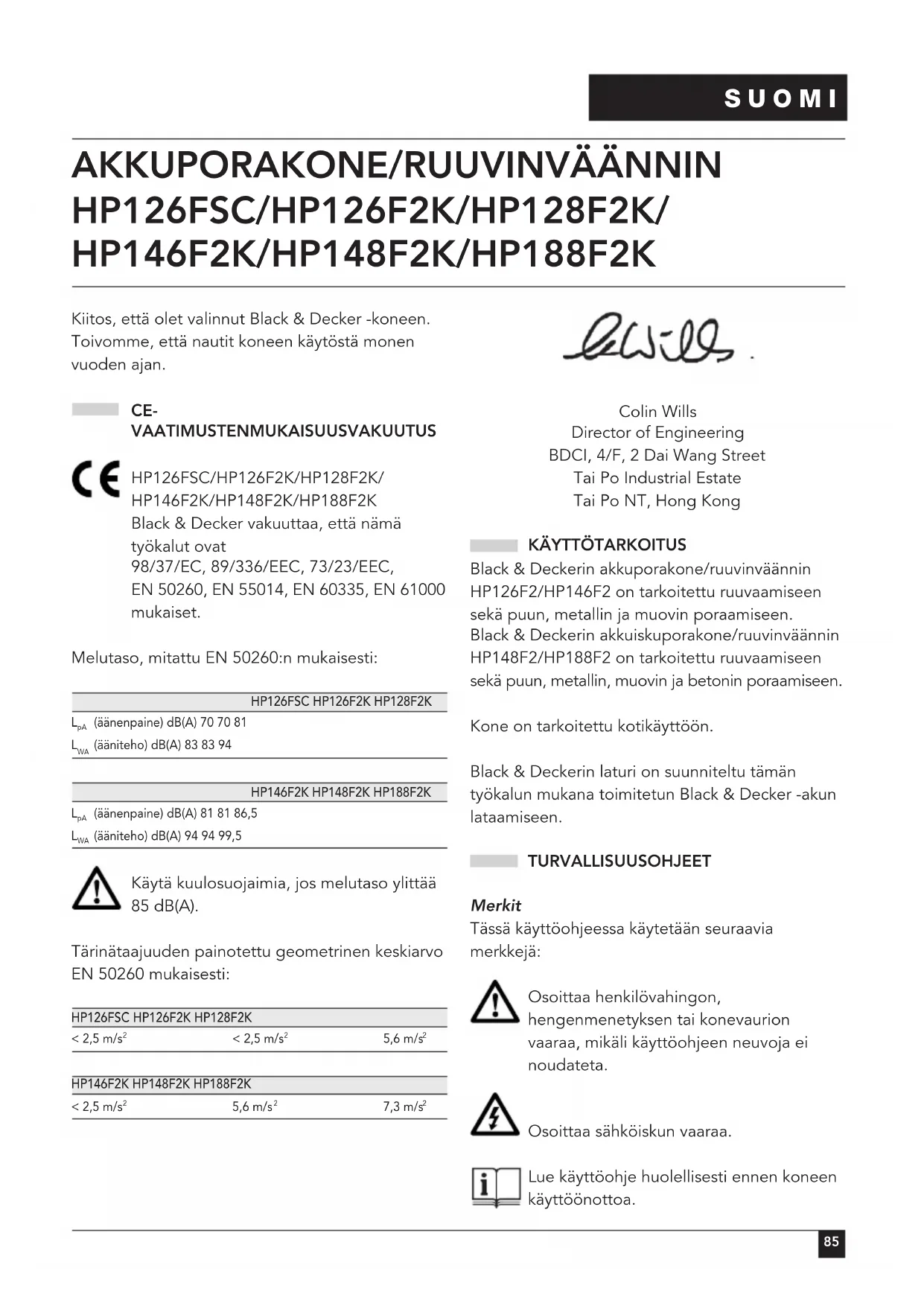

HP126FSC/HP126F2K/HP128F2K/ HP146F2K/HP148F2K/HP188F2K Kiitos, että olet valinnut Black & Decker -koneen. Toivomme, että nautit koneen käytöstä monen vuoden ajan. CE- VAATIMUSTENMUKAISUUSVAKUUTUS HP126FSC/HP126F2K/HP128F2K/ HP146F2K/HP148F2K/HP188F2K Black & Decker vakuuttaa, että nämä työkalut ovat 98/37/EC, 89/336/EEC, 73/23/EEC, EN 50260, EN 55014, EN 60335, EN 61000 mukaiset. Melutaso, mitattu EN 50260:n mukaisesti: HP126FSC HP126F2K HP128F2K

(ääniteho) dB(A) 94 94 99,5 Käytä kuulosuojaimia, jos melutaso ylittää 85 dB(A). Tärinätaajuuden painotettu geometrinen keskiarvo EN 50260 mukaisesti: HP126FSC HP126F2K HP128F2K < 2,5 m/s

Black & Deckerin akkuporakone/ruuvinväännin HP126F2/HP146F2 on tarkoitettu ruuvaamiseen sekä puun, metallin ja muovin poraamiseen. Black & Deckerin akkuiskuporakone/ruuvinväännin HP148F2/HP188F2 on tarkoitettu ruuvaamiseen sekä puun, metallin, muovin ja betonin poraamiseen. Kone on tarkoitettu kotikäyttöön. Black & Deckerin laturi on suunniteltu tämän työkalun mukana toimitetun Black & Decker -akun lataamiseen. TURVALLISUUSOHJEET Merkit Tässä käyttöohjeessa käytetään seuraavia merkkejä: Osoittaa henkilövahingon, hengenmenetyksen tai konevaurion vaaraa, mikäli käyttöohjeen neuvoja ei noudateta. Osoittaa sähköiskun vaaraa. Lue käyttöohje huolellisesti ennen koneen käyttöönottoa.86 SUOMI Tulenvaara. Tutustu koneeseen ◆ Varoitus! Akkukäyttöisiä koneita käytettäessä on aina noudatettava mm. seuraavia turvallisuusohjeita, jotta tulipalojen, akkuvuotojen, henkilövahinkojen ja materiaalivaurioiden riski olisi mahdollisimman pieni. ◆ Lue käyttöohje huolellisesti ennen koneen käyttöönottoa. ◆ Varmista, että osaat sammuttaa koneen, ennen kuin käynnistät sen. ◆ Säilytä käyttöohje kaikkien koneen käyttäjien ulottuvilla. Yleistä

1. Pidä työskentelyalue siistinä

Poista roskat ja mahdolliset esteet työskentelyalueelta välttyäksesi vaurioilta.

2. Ajattele työskentelyalueen vaikutusta työhösi

Älä altista konetta sateelle äläkä käytä sitä kosteissa tai märissä paikoissa. Järjestä työskentelyalueelle hyvä valaistus. Älä käytä konetta paikassa, jossa on tulipalo- tai räjähdysvaara, esim. palavien nesteiden tai kaasujen läheisyydessä.

3. Työskentele lasten ulottumattomissa

Älä anna lasten, vieraiden tai eläinten tulla lähelle työskentelyaluetta tai koskea koneeseen.

4. Pukeudu asianmukaisesti

Älä käytä liian väljiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin. Käytä ulkona työskennellessäsi kumihansikkaita ja liukumattomia kenkiä. Jos sinulla on pitkät hiukset, käytä hiusverkkoa.

Käytä aina suojalaseja. Käytä kasvosuojaa, jos työskennellessä syntyy pölyä tai hiukkasia. Käytä kuulosuojaimia, jos melutaso tuntuu epämukavalta.

Seiso aina tukevasti ja tasapainossa.

7. Ole tarkkaavainen

Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua, kun olet väsynyt.

8. Kiinnitä työstökappale kunnolla

Käytä ruuvipuristinta tai -kappaletta, jotta työstökappale pysyy kunnolla kiinni. Näin saat molemmat kädet vapaaksi työhön.

9. Liitä pölynpoistolaite

Jos laitteissa on liitäntä pölynpoisto- ja pölynkeräyslaitteistolle, varmista, että ne on kiinnitetty ja niitä käytetään oikein. HUOM! Käytä ainoastaan teollisuuspölynimuria. 10.Poista avaimet Poista säätöavaimet ja asennustyökalut koneesta ennen kuin käynnistät sen. 11.Käytä oikeaa konetta Käytä konetta ainoastaan sellaiseen työhön, johon se on tarkoitettu. Käytä vain käyttöohjeessa ja tuotekuvastossa suositeltuja tarvikkeita ja lisälaitteita. Jonkin muun laitteen käyttö voi aiheuttaa onnettomuuden. Älä ylikuormita konetta. 12.Tarkista, että kone on kunnossa Tarkista ennen käyttöä, ettei kone ole vaurioitunut. Tarkista, etteivät liikkuvat ja muut osat sekä suoja ole viallisia, ja että kaikki muut käyttöön mahdollisesti vaikuttavat tekijät ovat kunnossa. Varmista, että kone toimii oikein ja täyttää tehtävänsä. Älä käytä konetta, jos jokin sen osista on viallinen. Älä käytä konetta, jos se ei käynnisty ja pysähdy virrankatkaisijasta. Viallinen osa tulee korjata tai vaihtaa valtuutetussa Black & Deckerin huoltoliikkeessä. Älä koskaan yritä korjata konetta itse. 13.Poista akku Poista akku, kun konetta ei käytetä, ennen minkään koneen osan, tarvikkeen tai lisälaitteen vaihtamista, sekä ennen huoltoa. 14.Vältä tahatonta käynnistämistä Älä koskaan kanna konetta sormet kiinni virrankatkaisijassa. Varmista, että työkalu on kytketty pois päältä, kun laitat akun työkaluun. 15.Huolehdi johdon kunnosta Älä koskaan kanna laturia johdosta äläkä irrota pistoketta virtalähteestä vetämällä johdosta. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta.87 SUOMI 16.Säilytä konetta oikein Kun kone ei ole käytössä, sen ja akun tulee olla varastoituna kuivaan paikkaan lasten ulottumattomissa. 17.Hoida työkalua huolellisesti Pidä työkalu puhtaana ja käytä teräviä teriä tehokasta ja turvallista työskentelyä varten. Noudata huollosta ja tarvikkeiden vaihdosta annettuja ohjeita. Pidä virrankatkaisija ja kädensijat kuivina ja puhtaina öljystä ja rasvasta. 18.Korjaukset Tämä kone täyttää voimassa olevat turvallisuusvaatimukset. Korjauksia saa tehdä vain Black & Deckerin valtuuttama huoltoliike, joka käyttää alkuperäisosia. Muussa tapauksessa käyttäjä saattaa joutua vaaratilanteisiin. Lisäturvaohjeet akuille ja laturille Akut ◆ Älä koskaan yritä avata akkua. ◆ Älä altista akkua vedelle. ◆ Älä säilytä akkua paikassa, jonka lämpötila ylittää +40 °C. ◆ Lataa akku ainoastaan lämpötilan ollessa +4 °C - +40 °C. ◆ Lataa akku käyttäen ainoastaan koneen mukana toimitettua laturia (ks. tekniset tiedot) ◆ Ennen lataamista varmista, että akku on kuiva ja puhdas. ◆ Käytä koneessa ainoastaan siihen tarkoitettua akkua (ks. tekniset tiedot). ◆ Kun poistat akun käytöstä, noudata kappaleessa “Ympäristö” annettuja ohjeita. ◆ Äärimmäisissä olosuhteissa akku saattaa vuotaa. Jos havaitset akusta tulevan nestettä, toimi seuraavasti: - Kuivaa neste varovasti pois rievulla. Vältä nesteen joutumista iholle. - Mikäli nestettä joutuu iholle tai silmiin, noudata alla olevia ohjeita: Akkuneste (25-30 % kaliumhydroksidiliuosta) saattaa olla haitallista. Jos akkunestettä pääsee iholle, huuhdo se välittömästi vedellä. Neutralisoi akkuneste esim. etikalla tai sitruunamehulla. Jos akkunestettä joutuu silmiin, huuhdo silmiä runsaalla vedellä vähintään 10 minuuttia, ja ota heti yhteys lääkäriin. Palovaara! Vältä, ettei irrotetun akun kontaktit mene oikosulkuun metallin kanssa (esim. säilytettäessä akkua työkalupakissa). Älä polta akkuja. Älä koskaan käytä viallisia akkuja. Laturi ◆ Käytä Black & Decker-laturia ainoastaan koneen mukana toimitetun akun lataamiseen. Muunlaiset akut saattavat räjähtää aiheuttaen henkilö- ja esinevahinkoja. ◆ Älä koskaan yritä ladata ei-ladattavia akkuja. ◆ Vaihda vialliset johdot välittömästi. ◆ Älä altista laturia vedelle. ◆ Älä avaa laturia. ◆ Älä vahingoita laturia. Tarkoitettu vain sisäkäyttöön. Lisäturvaohjeet porakoneelle/ruuvinvääntimelle ◆ Ennen seinien, lattioiden tai kattojen poraamista tarkista sähköjohtojen ja putkistojen sijainnit. ◆ Vältä poranterän kärjen koskettamista heti poraamisen jälkeen, se saattaa olla kuuma.

SÄHKÖINEN TURVALLISUUS

Tarkista, että laturin jännite vastaa verkon jännitettä. Laturisi on kaksoiseristetty EN 60335:n mukaisesti; siksi ei tarvita erillistä maadoitusta.88 SUOMI Jatkojohdon käyttö Jos tarvitset jatkojohtoa, käytä hyväksyttyä, maadoitettua jatkojohtoa, joka sopii laturin virran käyttöön (katso arvokilpi). Jos käytät jatkojohtokelaa, kelaa johto aina täysin auki. YLEISKUVAUS (kuva A)

1. Virrankatkaisija portaattomalla nopeudensäädöllä

2. Suunnanvaihtokytkin

3. Porausasennon valitsin / vääntömomentin säädin

12. Latausvalo - lataus käynnissä

13. Latausvalo - akku täynnä)

KOKOAMINEN Akun kiinnittäminen ja poistaminen (kuva B) ◆ Kiinnitä akku (9) asettamalla se koneen liitännän kanssa samaan linjaan. Liu’uta akkua liitäntään, kunnes se lukittuu paikalleen. ◆ Poista akku painamalla vapautusnappia (10) samanaikaisesti, kun vedät akkua irti. Poranterien ja ruuvitalttojen kiinnittäminen ja poistaminen (kuvat A & C) Koneessa on pikaistukka, jonka avulla terien ja talttojen vaihtaminen on helppoa. ◆ Lukitse kone laittamalla suunnanvaihtokytkin (2) keskiasentoon (kuva A). ◆ Avaa istukka kiertämällä etuosaa (15) toisella kädellä samalla, kun pidät takaosasta (16) kiinni toisella kädellä (kuva C). ◆ Laita tarvike (17) istukkaan. ◆ Kiristä istukka tiukalle kiertämällä etuosaa (15) toisella kädellä samalla kun pidät takaosasta (16) kiinni toisella kädellä. Koneen ruuvitaltan pidikkeessä (7) on kaksipäinen ruuvitaltta (kuva A). ◆ Irrota ruuvitaltta poistamalla se pidikkeestä. ◆ Laita ruuvitaltta takaisin painamalla se kunnolla pidikkeeseen. HP126F2/HP146F2 - Istukan poisto ja kiinnittäminen (kuva D) Näiden porakonemallien istukka on helppo poistaa ja kiinnittää takaisin. Kun tarvitset työskentelyysi sekä poraa että ruuvinväännintä, kiinnitä ruuvitaltta karaan ja poranterä istukkaan: tällöin sinun tarvitsee vain poistaa istukka ruuvausta varten ja kiinnittää se takaisin poraamista varten. Voit jättää ruuvitaltan kiinni karaan poraamisen ajaksi. Voit myös käyttää tällä tavoin poranteriä, joissa on kuusikulmainen varsi. ◆ Poista istukka (4) pitämällä lukitusnappeja (18) painettuina ja vedä istukka irti karasta (19). ◆ Kiinnitä ruuvitaltta (20) työntämällä se karaan (19) kuvan osoittamalla tavalla. Poista ruuvitaltta vetämällä rengasta (21) taaksepäin, ja vedä ruuvitaltta irti karasta. ◆ Kiinnitä istukka paikalleen työntämällä sitä karaan, kunnes se lukkiutuu tiukasti paikalleen. Tarkista aina että istukka on tukevasti paikallaan. HP188F2 - Sivukahvan kiinnittäminen (kuva A) ◆ Löysää sivukahvaa (8) kääntämällä sitä vastapäivään. ◆ Työnnä sivukahva istukan läpi kiinni kuoreen. ◆ Kiristä sivukahva kääntämällä sitä myötäpäivään. KÄYTTÖ Anna koneen käydä omaan tahtiinsa. Älä ylikuormita sitä. Akun lataaminen (kuva E) Akku tulee ladata ennen ensimmäistä käyttökertaa ja aina silloin, kun se ei enää tuota riittävästi virtaa toimintoihin, jotka aikaisemmin hoituivat helposti. Uusi akku tai akku, jota ei ole käytetty pitempään aikaan, saavuttaa täyden tehonsa vasta noin viiden latautumis- ja purkautumiskerran jälkeen. Akku voi lämmetä ladattaessa; tämä on normaalia eikä ole merkkinä minkäänlaisesta ongelmasta.89 SUOMI Älä lataa akkua alle +4 °C tai yli +40 °C asteen lämpötiloissa. Suositeltu lämpötila lataamiseen on noin +24 °C. Normaalin käytön jälkeen 60 minuutin latausaika antaa riittävän tehon useimpia käyttökohteita varten. Jos latausta jatketaan 90 minuuttiin asti, käyttöaika voi kasvaa huomattavasti akun ja latausolosuhteiden mukaan. ◆ Lataa akku (9) poistamalla se koneesta ja asettamalla se laturiin (11). Akku sopii laturiin vain yhdessä asennossa. Älä laita sitä laturiin väkisin. Varmista, että akku on kunnolla laturissa. ◆ Liitä laturi virtalähteeseen. ◆ Tarkista, että punainen latausvalo (12) palaa. Mikäli punaisen valon sijasta palaa vihreä latausvalo (13), on akku liian kuuma eikä sitä voi ladata. Jos näin tapahtuu, poista akku laturista ja anna sen jäähtyä noin 1 tunnin ajan ja aseta se sitten laturiin uudelleen. Noin tunnin lataamisen jälkeen punainen latausvalo (12) sammuu ja vihreä latausvalo (13) syttyy. Akku on nyt latautunut täyteen. ◆ Poista akku laturista. HP128F2/HP148F2/HP188F2 - Akun latauksen tarkistaminen (kuva F) Kone on varustettu akun latauksen tunnistimella, jonka avulla voidaan tarkistaa jäljellä oleva lataus. ◆ Paina nappia (22) ja pidä se alhaalla. ◆ Tarkista, montako valoa (23) palaa: Akun lataustila 1 valo alhainen 2 valoa keskivälissä 3 valoa korkea Pyörimissuunnan valitseminen (kuva G) Käytä eteenpäin (myötäpäivään) suuntautuvaa pyörimisliikettä poraamiseen ja ruuvien kiristämiseen. Käytä taaksepäin (vastapäivään) suuntautuvaa pyörimisliikettä ruuvien tai jumiutuneen poranterän irrottamiseen. ◆ Valitse pyörimissuunnaksi eteenpäin siirtämällä suunnanvaihtokytkin (2) vasemmalle. ◆ Valitse pyörimissuunnaksi taaksepäin siirtämällä suunnanvaihtokytkin (2) oikealle. ◆ Lukitse kone asettamalla suunnanvaihtokytkin keskiasentoon. Porausasennon tai vääntömomentin valitseminen (kuva H) Koneessa on säädin, jolla valitaan porausasento tai vääntömomentti ruuvien kiristämistä varten. Isot ruuvit ja kovat materiaalit vaativat suuremman momentin kuin pienet ruuvit ja pehmeät materiaalit. Säätimessä on laajat valintamahdollisuudet eri käyttötarkoituksia varten. ◆ Jos aiot porata puuta, metallia tai muoveja, aseta säädin (3) porausasentoon siirtämällä merkki kohdakkain nuolen (24) kanssa. ◆ HP148F2/HP188F2: Jos aiot porata betonia, aseta säädin (3) iskuporausasentoon siirtämällä merkki kohdakkain nuolen (24) kanssa. ◆ Ruuvaamista varten aseta säädin haluttuun momenttiin. Jos et tiedä oikeaa momenttia, toimi seuraavalla tavalla: ◆ Aseta säädin (3) alhaisimmalle momentille. ◆ Kiristä ensimmäinen ruuvi. ◆ Jos momentti ei riitä ruuvin ruuvaukseen, lisää momenttia ja jatka ruuvin kiristämistä. Toista toimenpide, kunnes löydät oikean momentin. Käytä samaa momenttia jäljellä olevien ruuvien kiristämiseen. Vaihteen säädin (kuva I) ◆ Jos aiot porata terästä tai ruuvata, siirrä säädintä (5) koneen etuosaa kohti (1. vaihde). ◆ Jos aiot porata muuta kuin terästä, siirrä säädintä (5) koneen takaosaa kohti (2. vaihde). Poraaminen ja ruuvaaminen (kuva A) ◆ Valitse suunnanvaihtokytkimellä (2) pyörimissuunnaksi eteen- tai taaksepäin. ◆ Käynnistä kone painamalla virrankatkaisijaa (1). Koneen nopeus riippuu siitä, kuinka paljon virrankatkaisijaa painetaan. ◆ Sammuta kone päästämällä irti virrankatkaisijasta. Vinkkejä parhaimman tuloksen saamiseksi Poraaminen ◆ Paina terää kevyesti suoraan työstökappaletta kohti.90 SUOMI ◆ Vähennä koneen painamista juuri ennen kuin terän kärki tulee ulos työstökappaleen toiselta puolelta. ◆ Käytä puunpalaa työstökappaleen alla halkeilun estämiseksi. ◆ Käytä litteää puuporanterää poratessasi suuria reikiä puuhun. ◆ Käytä HSS-teriä (pikaterästeriä) poratessasi metallia. ◆ Käytä betoniteriä poratessasi betonia.◆ Käytä voiteluainetta poratessasi muita metalleja kuin valurautaa tai messinkiä. ◆ Tee pistepuikolla aloitusreikä porattavan reiän keskikohtaan, niin porauksen tarkkuus paranee. Ruuvaaminen ◆ Käytä aina oikean mallista ja -kokoista ruuvitalttaa.◆ Jos ruuvia on hankala kiristää, voidaan voiteluaineena käyttää hiukan nestemäistä pesuainetta tai saippuaa. ◆ Pidä konetta ja ruuvitalttaa aina kohtisuorassa ruuviin nähden. KONEEN HOITO Black & Deckerin kone on suunniteltu toimimaan mahdollisimman pitkän aikaa mahdollisimman vähällä huollolla. Oikealla huollolla ja säännöllisellä puhdistuksella kone säilyttää suorituskykynsä. Laturi ei tarvitse säännöllisen puhdistamisen lisäksi minkään muunlaista huoltoa. Poista akku koneesta ennen työkalun huoltamista. ◆ Irrota laturi virtalähteestä ennen puhdistamista.◆ Puhdista koneen ja laturin ilma-aukot säännöllisesti pehmeällä harjalla tai kuivalla rievulla. ◆ Puhdista koneen kuori säännöllisesti kostealla rievulla. Älä koskaan käytä puhdistamiseen liuotinaineita tai syövyttäviä puhdistusaineita. ◆ Avaa istukka säännöllisin väliajoin ja kopauta sitä pölyjen poistamiseksi sisältä. YMPÄRISTÖ Kone Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun Black & Deckerin huoltoliikkeeseen. Akut

Black & Deckerin akut voidaan ladata useita kertoja. Suojele luontoa viemällä loppuunkäytetyt akut niille tarkoitettuun keräyspaikkaan tai -astiaan. ◆ Käytä akku täysin loppuun ja poista se sitten työkalusta. ◆ NiCD ja NiMH -akut ovat kierrätettäviä. Voit viedä ne niille tarkoitettuun keräysastiaan tai paikalliseen kierrätyskeskukseen. Kerätyt akut toimitetaan kierrätykseen ja käsitellään asianmukaisesti. Korjaukset / varaosat Mikäli koneeseen tulee vikaa, jätä se aina Black & Deckerin valtuuttamaan huoltoliikkeeseen korjattavaksi (tiedot löytyvät uusimmasta tuoteluettelostamme tai ottamalla yhteyttä Black & Decker Oy:hyn). Varaosia myyvät valtuutetut Black & Deckerin huoltoliikkeet, ja heiltä voi myös pyytää kustannusarvion koneen korjauksesta. Tiedot valtuutetuista huoltoliikkeistä löytyvät myös internetistä osoitteesta www.2helpU.com sekä kotisivultamme www.blackanddecker.fi Takuu Black & Decker Oy takaa, ettei koneessa ollut materiaali- ja/tai valmistusvikaa silloin, kun se toimitettiin ostajalle. Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Takuu on voimassa Euroopan Unionin jäsenmaissa ja Euroopan vapaakauppa-alueella (EFTA).91 SUOMI Mikäli Black & Decker -kone hajoaa materiaali- ja/ tai valmistusvirheen tai teknisten tietojen epätarkkuuden vuoksi 24 kk:n kuluessa ostopäivästä, Black & Decker korjaa koneen ilman kustannuksia ostajalle tai vaihtaa sen uuteen Black & Decker Oy:n valinnan mukaan. Takuu ei kata vikoja, jotka johtuvat koneen ◆ normaalista kulumisesta ◆ ylikuormituksesta, virheellisestä käytöstä tai hoidosta ◆ vahingoittamisesta vieraalla esineellä tai aineella tai onnettomuustapauksessa. Takuu ei ole voimassa, mikäli konetta on korjannut joku muu kuin Black & Deckerin valtuuttama huoltoliike. Tekniset tiedot HP126FSC HP126F2K HP128F2K Jännite V

Latausaika (noin) h 1 Edellytyksenä takuun saamiselle on, että ostaja jättää koneen ja ostokuitin jälleenmyyjälle tai valtuutetulle huoltoliikkeelle viimeistään 2 kuukauden kuluessa vian ilmenemisestä. Tiedot valtuutetuista huoltoliikkeistä saa ottamalla yhteyttä Black & Decker Oy:hyn sekä internetistä osoitteesta www.2helpU.com, jossa on myös takuuehdot. Voit vierailla verkkosivullamme www.blackanddecker.fi rekisteröidäksesi uuden Black & Decker-tuotteesi ja saadaksesi tietoa uusista tuotteista ja erikoistarjouksista. Saat lisätietoja Black & Deckerin tavaramerkistä ja tuotevalikoimastamme osoitteesta www.blackanddecker.fi92
