Merk	Mitsubishi
Model	MSZEF35VGKB
Producttype	Split-airconditioning (binnen- en buitenunit)
Koelvermogen	3,5 kW
Verwarmingsvermogen	4,0 kW
Voedingsspanning	230 V ~ 50 Hz, eenfasig
Koelmiddel	R32
Koelmiddelhoeveelheid	0,74 kg
Gewicht binnenunit	11,5 kg
Gewicht buitenunit	34 kg
Geluidsniveau binnen (koelen)	Zeer hoog: 45 dB(A), Hoog: 37 dB(A), Gemiddeld: 29 dB(A), Laag: 24 dB(A), Stil: 21 dB(A)
Geluidsniveau buiten	48 dB(A)
Hoofdfuncties	Koelen, Verwarmen, Ontvochtigen, Ventileren, Wekelijkse timer, i-saving, ECONO COOL, Wi-Fi (MELCloud)
Wi-Fi-interface	Ja, model MAC-577IF2-E
Luchtfilter	Reinigingsfilter, om de 2 weken reinigen
Luchtreinigingsfilter	Geïoniseerd zilverfilter, jaarlijks vervangen (ref. MAC-2370FT-E)
Veiligheid	Aardlekschakelaar, noodschakelaar op binnenunit, automatische uitschakeling bij storing
Belangrijke instructies	Gebruik geen verlengsnoer, niet aanraken met natte handen, niet zelf installeren
Repareerbaarheid	Toevertrouwen aan een erkende dealer, niet demonteren of wijzigen
Afstandsbediening	AAA-batterijen (2 stuks), bereik tot 8 m, achtergrondverlichting
Operationele garantie	Koelen: -10°C tot 46°C buiten; Verwarmen: -15°C tot 24°C buiten

Veelgestelde vragen - MSZEF35VGKB MITSUBISHI

Hoe maak ik het luchtfilter van de airconditioner schoon?

Schakel de stroom uit voordat u gaat reinigen. Verwijder het luchtfilter en reinig het elke 2 weken met een stofzuiger of lauwwarm water. Laat het in de schaduw drogen voordat u het terugplaatst.

Wat te doen bij koelmiddellek?

Stop onmiddellijk de airconditioner, ventileer de ruimte en neem contact op met een erkende dealer. Vermijd elke vlam of warmtebron in de buurt, omdat het koelmiddel bij contact met een vlam een giftig gas kan produceren.

Kan ik een verlengsnoer gebruiken om de airconditioner aan te sluiten?

Nee, het is ten strengste verboden een verlengsnoer of adapter te gebruiken. Sluit de stekker direct aan op een speciaal stopcontact, anders bestaat er brand- of elektrocutiegevaar.

Hoe stel ik de wekelijkse timer in?

Druk op de afstandsbediening op de WEEKLY-toets om in de instelmodus te gaan. Gebruik de selectietoetsen om de dag en tijd te kiezen. Druk op ON/OFF om in- of uitschakelen in te stellen, en vervolgens op SET om te bevestigen.

Wat betekent het knipperende bedrijfslampje?

Een knipperend lampje duidt op een storing. Stop de airconditioner, schakel de stroom uit en neem contact op met een erkende dealer. Probeer niet zelf te repareren.

De binnenunit maakt een ongewoon geluid, wat moet ik doen?

Stop onmiddellijk het apparaat en schakel de stroom uit. Neem contact op met een erkende dealer voor inspectie. Een abnormaal geluid kan wijzen op een mechanisch of elektrisch probleem.

Kan ik de airconditioner zelf installeren?

Nee, de installatie moet worden uitgevoerd door een gekwalificeerde professional. Een onjuiste installatie kan leiden tot lekkage, brand of elektrocutie.

Hoe gebruik ik de ECONO COOL-functie?

Druk op de ECONO COOL-toets van de afstandsbediening. De microprocessor past automatisch de temperatuur en luchtstroomrichting aan voor een zuinige en comfortabele koeling.

Hoe vaak moet het luchtreinigingsfilter worden vervangen?

Het luchtreinigingsfilter (geïoniseerd zilver) moet ongeveer één keer per jaar worden vervangen. Het vervangingsfilternummer is MAC-2370FT-E.

Kan ik de afstandsbediening van een andere airconditioner gebruiken?

Nee, gebruik alleen de afstandsbediening die bij uw apparaat is geleverd. Als er meerdere units zijn geïnstalleerd, kan een vreemde afstandsbediening de naastgelegen unit bedienen.

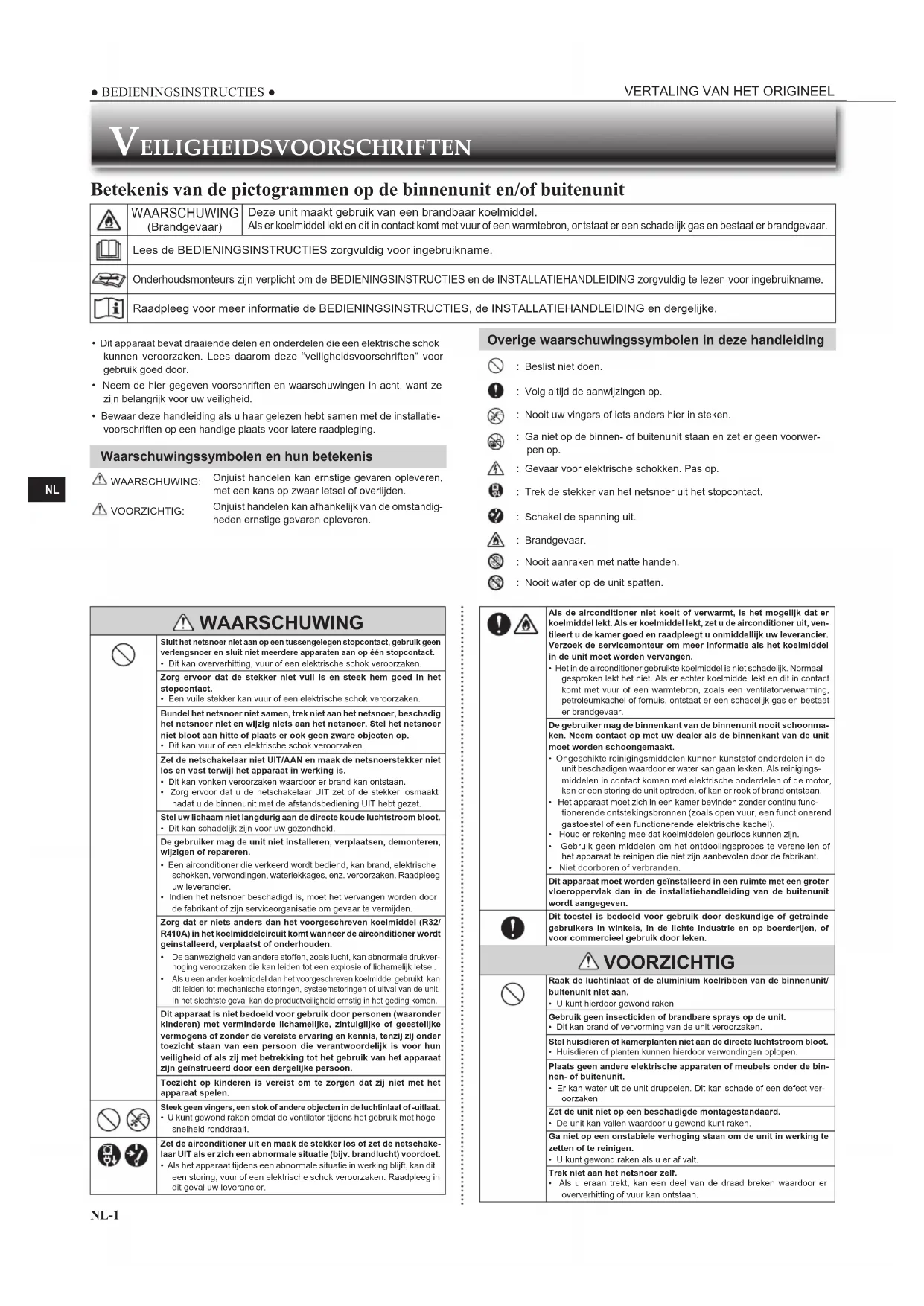

GEBRUIKSAANWIJZING MSZEF35VGKB MITSUBISHI

BEDIENINGsinstructies

Betekenis van de pictogrammen op de binnenunit en/of buitenunit

WAARSCHUWING (Brandgevaar)	Deze unit maakt gebruik van een brandbaar koelmiddel. Als er koelmiddel lekt en dit in contact kommt met vuur of een warmtebron, ontstaat er een schadelijk gas en bestaat er brandgevaar.
Lees de BEDIENINGSINSTRUCTIES zorgvuldig voor ingebruikname.
Onderhoudsmonteurs zijn verplicht om de BEDIENINGSINSTRUCTIES en de INSTALLATIEHANDLEIDING zorgvuldig te lezen voor ingebruikname.
Raadpleeg voor meer informatie de BEDIENINGSINSTRUCTIES, de INSTALLATIEHANDLEIDING en dergelijkke.

• Dit apparaat bevat draaiende delen en onderdelen die een elektrische schok können veroorzaken. Lees waarom deze "veiligheidsvoorschriften" voor gebruik goed door.
• Neem de hier geveven voorschriften en waarschuwingen in acht, want ze zijn belangrijk voor uw verilgheid.
• Bewaar deze handleiding als u haar gelezen hebt samen met de installmentevoorschriften op een handige plaats voor latere raadpleging.

Waarschuwingssymbolen en hun betekenis

WAARSCHUWING:

Onjuist handelen kan ernstige bevaren opleveren, met een kans op zwaar letsel of overlijden.

VOORZICHTIG:

Onjuist handelen kan afhankelijk van de omstandig-heden ernstige gezaven opleveren.

Overige waarschuwingssymbolen in deze handleiding

: Beslist niedoen.
: Volg allijde da aanwijzingen op.
: Nooit uw vingers of iets anders hier in steken.
: Ga Niet op de binnen- of buitenunit staan en zet er geen voorwerpen op.
A : Gevaar voor elektrische schokken. Pas op.
: Trek de stekker van het netsnoer uit het stopcontact.
: Schakel de spanning ult.
A : Brandgevaar.
: Nooit aanraken met natte handen.
Nooit water op de unit spatten.

WAARSCHUWING

Sluit het netsnoer Niet aan op een tussengelegen stopcontact, gebruik geen verliengsnoer en sluit Niet meerdere apparaten aan op een stopcontact. -Dit kan oververhitting,vuur of een elektrische schok peroorzaken.
Zorg ervoor dat de stekker Niet vuil is en steek hem goed in het stopcontact.
- Een vuile stekker kan vuur of een elektrische schok voroorzaken.
Bundel het netsnoer NietSAMen, trek Niet aan het netsnoer, beschadig het netsnoer Niet en wijzig niets aan het netsnoer. Stel het netsnoer Niet bloot aan hitte of plaats er ook een zware objection op.
- Dit kan vuur of een elektrische schok veroorzaken.
Zet de netschakelaar noot UIT/AAN en maak de netsoerstekker noot les en vast terwjl het apparataat in werking Is.
- Dlt kan vonden veroorzaken waardoor er brand kan ontstaan.
Zorg ervoor dat u de netschekalra UIT zet of de stekker losmaakt nadat u de binnenunit met de afstandsbediening UIT hebget zeit.
Stel uw lichaam Niet langdurig aan de directe koude luchtstroom bloat. Dit kan schadelijk zijn voor uw gezondheid.
De gebruker mag de unit Niet installereren, verplaatsen, demonteren, wijzigen of repareren.
- Een airconditioner die verkaerd worden bediend, kan brand, elektrische schokken, verwondeningen, waterlekkages, enz. verroorzaken. Raadpleeg uw leverancier.
- Indien het netsnoer beschadigd is, moet het vervangen worden door de fabrikant van een serviceorganisatie om govaar te verminder.
Zorg dat er niets anders dan het voorgeschreiben koelmiddel (R32/ R410A) in het koelmiddelcircuit komt wanneer de alrconditioner worden geinstalleerd, verplaatst of onderhoven.
De aanwezigheid van andere stoffen, zoals lucht, kan abnormale drukkerhoven voorzoeken die kan leiden toen een exciploe oflichamelijik Ietsal.
- Als u een ander koelmiddel dan het voorgeschreven koelmiddel gebruikt, kan dit leiden tot Mechanische storingen, systemstoringen oultal van de unit. In het slechtste gezal kan de productveilgheid ernstig in het geding komen.
Dit aparaat is nlet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde lichamelijke, zintuiglijke de geestelijkte vermogens of zonder de vereiste ervaring en kennis, tenzij zich onder toezlicht staan van een persone die verantwoordelijk is voor hun verilheid of als zig met betrekking tot het gebruik van het aparaat zijn geinstraeerd door en dergelijkte persoon.
Toezlicht op kinderen Is vereist om te zorgen dat lij Niet met het apparatusat spelen.
Steek geen vingers, een stok of andere objcten in de luchtinlaat of -uilaat. U kunget gewond raken omdat de ventilator tijdens het gebruik met hoge sleneheid ronddraait.
Zet de airconditioner uit en kaak de stekker los of zet de netschake laar UUT als er zich een abnormale situatie (bijv. brandlucht) Voordoet. Als het apparataaq tildens een abnormale situatie in werkig blift, kan dit een storing, vuur de een elektrische schok veroorzaken. Raadpleeg in dit geval uv leverancier.

Als de airconditioner net koelt of verwarmt, is het mogelijk dat er koelmiddel lekt. Als er koelmiddel lekt,zet u de alconditioner ult, ventileert u de kamer goed en raadpleegt u onmideddijk uw leverancier. Verzoek de servicemonteur om更是 informatie als het koelmddl In de unit moet worden verrangen.

• Het in de airdiptioner gebruike koelmiddel is niet schadelijk. Normaal gesproken lekt het niel. Als er echter koelmiddel lekt en dit in contact komt met vuur of een warmtebron, zoals een ventilatorverwaming, petroleummukachel of formuis, ontstaat er een schadelijk gas en bestaat er brandgevaar.

De gebruiker mag de binnenkant van de binnenunit nooit schoonmaken. Neem contact op met uw dealer als de binnenkant van de unit moet worden schoongemaakt.

• Ongeschikte reinigungsmiddelen können kunststof onderden in de unit beschadigen waardoor er water kanGay lekken. Als reinigungsmiddelen in contact komen met elektrische onderden of de motor, kan er een storing de unit optreden, of kan er rook of brand ontstaan.
• Het apparaat要去集中在eienkamerbdenzondercontinu functorerendeontstekingsbronnen（zoalopenvuur，eenfunctionerend gastroestelofenfunctionerendeelektrischekachel）
  Houd er rekening mee dat koelmiddden geurloos hunnen zich.
  Gebruik geen middelen om het ontdooingsproces te versnellen of het apparaat te reinlagen die Niet zich aanbevolen door de fabrikant.
  Niet dooboren of verbranden.

Dit apparaat moot worden geinstalleerd in een ruimte met een groter vloeroppervlak dan in de installmentehandleiding van de buitenunit wordt aangegeven.

Dit toestel is bedoeld voor gebruik door deskundige of getrainde gebruikers in winkels, in de lichte industrie en op boerderijen, of voor commercieel gebruik door leken.

VOORZICHTIG

Raak de luchtinlaat of de aluminium koelribben van de binnenunit/buitenunit Niet aan.
- U kurz hierdoor gewond raken.
Gebrulk geen Insecticiden of brandbare sprays op de unit.
- Dlt kan brand of vervorming van de unit veroorzaken.
Stel huisdieren of kamerplanten Niet aan de direkte luchtstroom bloat. Huisdieren of planten kannen hierdoor verwongenden oplopen.
Plaats geen andere elektrische apparaten de meubels onder de binnen- of buttenuniten.
- Er kan water uit de unit druppelen. Dit kan schade of een defect ver-oorzaken.
Zet de unit niet op een beschadigde montagestandaard.
- De unit kan vallen waardoor u gewond kunt raken.
Ga niel op een onstabile verhoging staan om de unit in werkig te zieten of te reinigen.
U kunt gewond raken als u er af vait.
Trek Niet aan het netsponer zich.
- Als u oraan trokt, kan een deel van de draad破损 waardoor er oververhijing of vuur kan ontstaan.

VEILIGHEIDSVOORSCHRIFTEN

	Laad de batterijen Niet op, haal ze Niet uit elkaar en gooiz neiet in een vuur. · Batterijen hunnen hierdoor gaan lekken en brand of een explosie verroorzaken.
	Zet de unit Niet langer dan 4aar aan als er spreke is van hoge luchtvoctighheid (RL 80% of meer) en/of bij geopende buitendeuren of ramen. · Dit kan leiden tot de condensatie van water in de airconditioner en dit water kan waarbeneden druppelen en het meubilair nat maken of beschadigden. · Het gecondenseerde water in de airconditioner kan leiden tot de groei van fungi zoals schimmels.
	Gebruik de unit Niet voor speciale doeleinden, zoals het opslaan van voedsel, het fokken van dieren, het kweken van planten of het conserveren van precisie-apparatuur of kunstobjecten. · De kwailiteit van het voedsel kan hierdoor minder worden, of dieren en planten hunder lieden.
	Stel verbrandingsapparaten Niet aan directe luchtstroom bloot. · Dit kan leiden tot nicht volledige verbranding.
	Stop nooit batterijen in uw Mond ominskijk te voorkomen. · Het insiliken van batterijen kan verstrikking of vergillig ingoorzaken.
	Schakel de unit UIT en maak de stekerlos of zet de netschakelaar UIT Voordat u de unit gaat reinigen. · De ventilator in de unit draalt met hoch sleheidrond en kan u verwonden.
	Als u de unit langeijd Niet gebruikt, maar dan de stekerlos of zet de netschakelaar UIT. · In de unit hoopt zich vuil op waardoor doze oververhit kan raken of er vuur kan ontstaan.
	Vervang alle batterijen van de afstandsbediening door十几年e van hetzelfde type. · Als u十几年e en oude batterijen tegellkertijd gebruikt, kan de unit oververhit raker, hunden de batterijen gaan lekken of een explosie verroorzaken.
	Als er batterijzuren op uw huid of kleding terechtkomen, was dan uw huid en kleding grondig met schoon water. · Als er batterijzuer in uw ogen komt, was uw ogen dan grondig met schoon water en neem onmiddelijk contact op met uw huisarts.
	Zorg ervoor dat de ruimte goedGeVentileerd is als de unit tegelilkertijd met verbrandingsapparatuur worden gebruikt. · Onvoldoende ventilatie kan leiden tot zuurstoftekort.
	Zet de netschakelaar UIT als u onweer hoort en de blikksem zou kunnen inslaan. · De unit kan beschadigd raken als de blikksem inslaat.
	Als de airconditioner Meerdere selzoenen achterelkaar is gebruikt, voor dan naast de gebrukelijke reiniging ook inspectie en onderhoud uit. · Vuil of stof in de unit kan een onaangenome geurveroorzaken, leiden tot groei van fungi zoals schimmels, of het afvoerkanaal verzstoppen waardoor water uit de binnenunit kan lekken. Raadpleeg uw leverancier voor inspectie en onderhoud waarvoor specialisische kennis en vaardigheden vereist�.
	Bedien geen schakelaars met natte handen. · Dit kan een elektrische schok verooorzaken.
	Reinig de airconditioner Niet met water of zet geen object dat water bevat, zoals een bloemenvaas, op de airconditioner. · Dit kan vuur of een elektrische schokveroorzaken.
	Stap Niet op de buitenunit of zet geen object op de buitenunit. · U kunt gewond raken als u of het object vall.

BELANGRIJK

Vuile fi Iters veroorzaken condensatie van water in de airconditioner en dit kan leiden tot de groel van fungl zoals schimmels. Het wordt aangeraden om de luchtfl Iters elk 2 weken te reinigen.

Voordat u het apparata inschakelt, zorg ervoor dat de horizontally schoepen in de gesloten stand staan. Als u het apparata inschakelt terwijl de horizontally schoepen In de open stand staan, kennen zich möglichk Niet terug maar de correcte stand.

Voor het installeren

WAARSCHUWING
	Raadpleeg uw leverancier voor de installmentie van de airconditioner. • De gebruiker mag de airconditioner net instalieren,ondat dit specia- listische kennis en vaardigheden vereist. Een verkeerd geinstalleerde airconditioner kan waterlekkage, vuur of een elektrische schok voraor- zaken.
	Zorg voor een aparte groep waar alleen de airconditioner op wordt aangesloten. • Als u geen aparte groep gebruikt, kan dit oververhitting of vuur voraor- zaken.
	Installer het apparaat Niet opplaaten waar ontvlambaar gas zou kunnen lekken. • Gelekt gas dat zich rond de airconditioner verzamelt, kan een explosie voraoorzaken.
	Aard de airconditioner. • Sluit de aardkabel Niet aan op een gasleiding, waterleiding, blikksem- afl eider of aardkabel van de telefoon. Onjuist aangesloten aardkabels kunnen een elektrische schok voraorzaken.
VOORZICTHIG
	Afhankelijk van de installmentieplaats van de airconditioner (zoals ruimtes met een hoge luchtvochtigheid) installeur u een aardlek-schakelaar. • Het ontbreken van een aardlekschakelaar kan leiden tot een elektrische schok.
	Zorg ervoor dat het afvoerwater op de julste manler wordt afgevoerd. • Als het afvoerkanaal Niet goed is geinstalleerd, kan er water uit de binnen-/builenunit druppelen waardoor het meubilair nat of beschadigd kan worden.
In geval van abnormale situatuies Zet de airconditioner onmiddelijk uit en raadpleeg uw leverancier.

Voor de Wi-Fi interface

WAARSCHUWING (Onoordeelkundig gebruik kan ernstige gevolgen hebben, met inbegrip van ernstig of zelfs dodelijk letsel.)
	Dit toestel kan worden gebrukt door kinderen vanaf 8aar en door personen met verminderde Ilichamelligje, zintulgijke of geestelijkke vermogens of met onvoldoende ervaring en kennis op voorwaarde dat zij onder toezlicht staan of zichn voorgeltig en het vellig gebruik van het toestel en op de hoogte zichn van de gezaren.
	Kinderen mogen Niet met het toestel spelien. Laat kinderen nooitzon- der toezicht schoonmaak- en onderhoudswerkzaamheden uityvoeren.
	Gebruik de Wi-Fi interface Niet in de buurt van medische elektrische apparatusuur of mensen met een medisch apparatusaat zoals een pacemaker of een implanteerbare cardioverter-defi brillator. • Dit kan anders leiden tot ongeveallen als gezolg van storing in de medi-sche apparatusuur of het medische apparatusaat.
	Installerer de Wi-Fi Interface Niet in de buurt van automatisch aan-gestuurde apparatusen zoals automatische deuren of brandmeilders. • Dit kan anders leiden tot ongeveallen als gezolg van storingen.
	Raak de Wi-Fi Interface Niet aan met natte handen. • Dit kan anders leiden tot schade aan het apparatusaat, elektrische schokken of brand.
	Spat geen water op de Wi-Fi Interface en gebruik de Wi-Fi interface Niet in een badkamer. • Dit kan anders leiden tot schade aan het apparatusaat, elektrische schokken of brand.
	Wanner de Wi-Fi interface-unit is gezallen of de houder of kabel Is beschadligd, trekt u de stekker ult het stopcontact of zet u de netschakelaar UIT. • Dit kan anders leiden tot brand of elektrische schokken. Raadpleeg in dit geval uw leverancier.
VOORZICTIG (Onoordeelkundig gebruik kan gezolgen hebben, met inbegrip van letsel of schade aan het gebouw.)
	Ga net op een wankel opstapje staan om de Wi-Fi interface in te stellen of te reinigen. • U kurz gewond raken als u eraf vall.
	Gebruik de Wi-Fi interface Niet in de buurt van andere draadloze ap- paraten, magnetrons, draadloze telefoons of faxapparatuur. • Dit kan anders leiden tot storingen.

WEGGOOEN

Fig. 1

Raadpleeg uw leverancier als u het apparaat wilt weggoieten.

Opmerking:

Dit symbool geldt alleen voor EU-landen. Dit symbool wordt gebruikt overeenkomstig richtlijn 2012/19/EU,artikel 14 "Informatie voor de gebruikers" en Bijlage IX en/of richtlijn 2006/66/EG,artikel 20 "Informatie voor de eindgebruikers" en Bijlage II.

Mitsubishi Electric producten zijn ontwikkeld en gefabricieerd uit eerste kwaliteit materialen. De onderdelen können worden gerecycled en/of worden hergebruikt.

Het symbool betekenat dat de elektrische en elektronische onderden, batterijen en accu's op het einde van de gebruiksduur gescheden van het huishoudelijk afval moeten worden ingezameld.

Wanneer er onder het symbol (Fig. 1) een chemisch symbool staat gedrukt, belekent dit dat de batterij of accu zware metalen in een bepaalde concentra te bevat. Dit worden als volgt aangeduid:

Hg: kwik (0,0005%), Cd: cadmium (0,002%), Pb: lood (0,004%)

In de Europees Unei worden elektrische en elektronische produits, batterijen en accu's afzonderl即将到来.

Breng deze apparatuur, batterijen en accu's dan maar het gemeentelijkke

afvalinzamelingspunt

Help ons mee het milieu te beschermen!

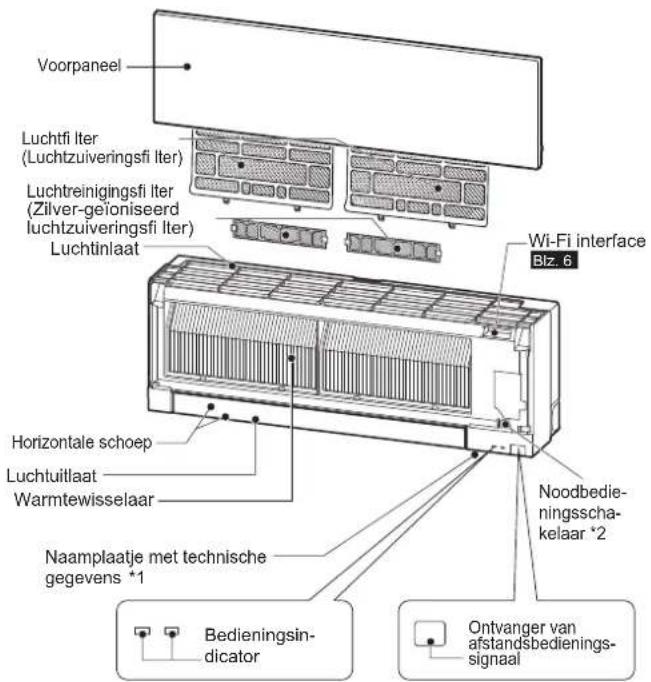

NAAM VAN ELK ONDERDEEL

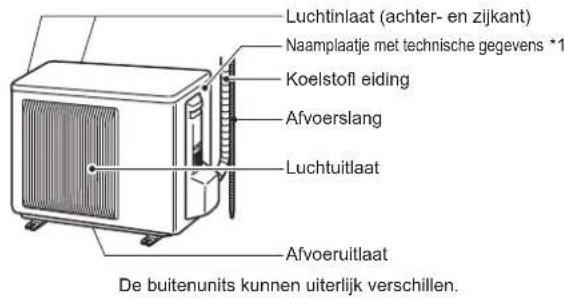

Binnenunit Buitenunit

*1 HetJAer en de maand van vervaardiging Zijn aangegeven op het naamplaatje met technische geveens.

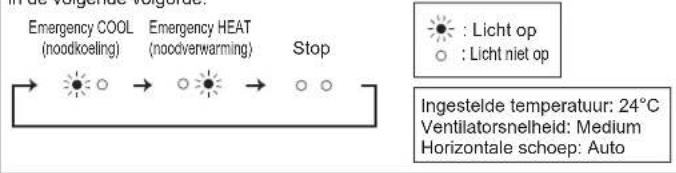

2 Als dc afstandsbediening nicht kan worden gebruikt...

U kurz de nooodbediening activeren door de nooodbedieningsschakelaar (E.O. SW) op de binnenunit in te drukken.

Als u de nooodbedieningsschakelaar (E.O. SW) indukt, wijzigen de werkingsstanden in de volgende volgorde:

UITTE VOEREN HANDELINGEN VOORINGEBRUIKNAME

Voor ingebruikname: Steek de stekker in het stopcontact en/of schakel de netschakelaar in.

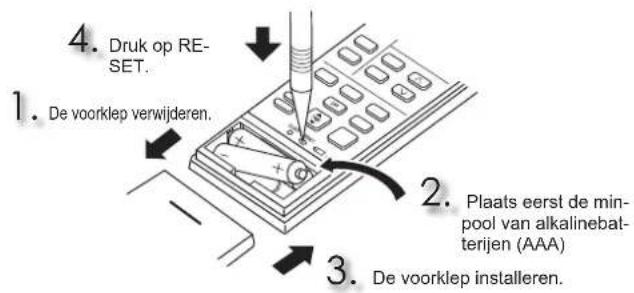

De batterijen in de afstandsbediening plaatsen

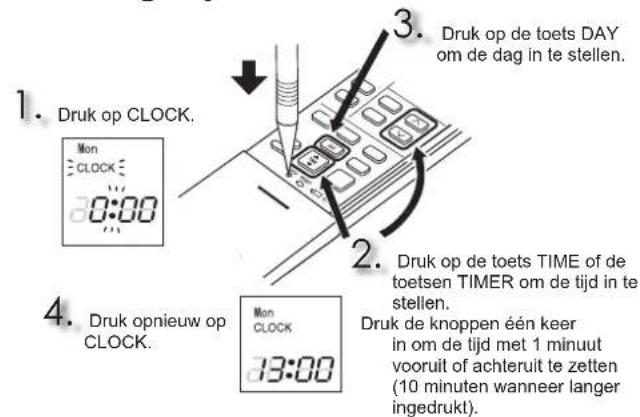

De huidigeijd instellen

UIT TE VOEREN HANDELINGEN VOOR INGEBRUIKNAME

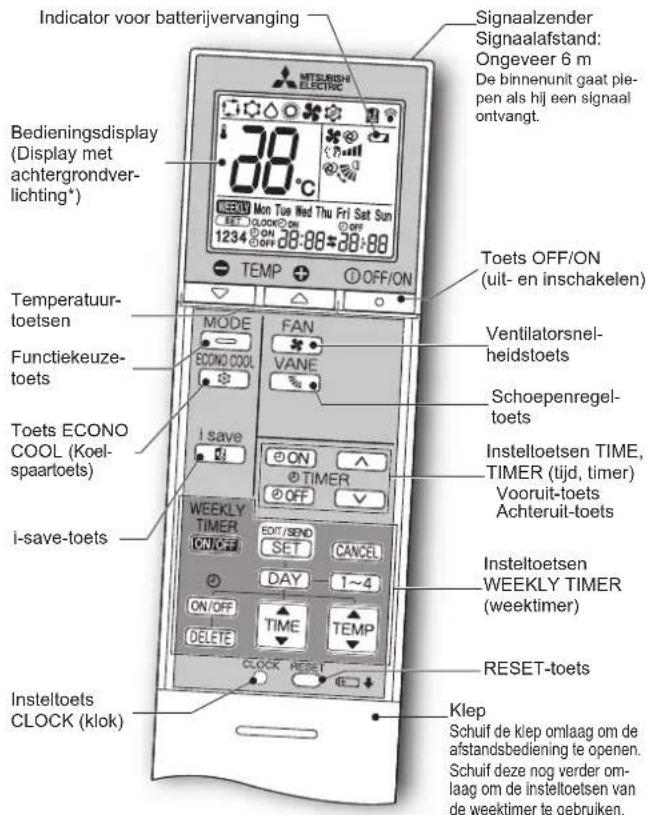

Afstandsbediening

* De anschegrondverlichting worden aangezet bij gekruik van de afstandsbediening.
De anschegrondverlichting্রaat uit als de afstandsbediening eenijd Niet worden gekruikt.

Gebruik uitsluitend die afstandsbediening die bij het apparaat worden meegeleverd.
Gebruik geen andere afstandsbedieningen.
Als 2 ofeer binnenunits in de buurt van elkaar worden geinstalleerd, kan het gebeuren dat een andere binnenunit reageert op de afstandsbediening dan de binnenunit die u wil bedieren.

Insteltoets TIME, TIMER (tijd, timer) —— Meerijd/minderijd instellen

ON (ON-timer) : De airconditioner wordt op de ingestelde hijd ingeschakeld (ON).

OFF (OFF-timer): De airconditioner wordt op de ingestelde..., tijd uitgeschakeld (OFF).

Druk op (vooruit) en (schteruit) om deijd van de timer in te stellen.

Insteltoetsen WEEKLY TIMER (weektimer) - Druk op @TSE@ ge instellingsstand van de weektimer te openen.

Druk op [dy] om den dag (of deren) en nummer voor de instelling te selecteren.

Druk op ON/OFF onON/OFFtijd en temperatuur in te stellen.

Druk op SET om deinstelling van deweektimer te voltooien en over te brengen.

Druk op WEEKLY TURM DE weektimer in te schakelen (ON). ( gaanbenden.)

Druk nogmaals op WEEKLY om de weektimer uit te schakelen (OFF). (WEEKY gaat uit.)

① OFF/ON

Toets OFF/ON (uit- en inschakelen)

MODE

Functiekeuzetoets

Temperatuurtoetsen

De temperatuur stijgt of daalt met 1^ als u de knop indrukt.

FAN

Ventilatorsnelheidstoets

VANE

Regeltoets luchtstroom omhoog-omlaag

Luchtstroomrichting links/rechts

Verplaats de verticale schoep handmatig voordat u de unit start.

save

i-save-toets

Met een vereenvoudigde terugzetfunctie kut u door een keer op de tte drukken de Voorkeursinstelling (vooraf ingesteld) oproepen. Druk de toets opnieuw in en u gaat meteen terug maar de vorige instelling.

ECONCOOLO 电

Toets ECONO COOL (Koelspaartoets)

De microprocessor wijzig de ingestelde temperatuur en de luchtstroomrichting automatisch.

REINIGEN

Instructies:

Schakel de stroomvoorziening of de netschakelaar uit voordat u begint met reinigen.
- Raak de metalen onderdelen nicht met uw handen aan.
- Gebruik geen benzine, verdunner, schuurpoeder of insecticide.
- Gebruik alleen verdunde, milde reinigingsmiddelen.
- Gebruik geen harde borstel, schuursponsje of iets dergelijks.

• Laat de horizontally schoep Niet langdurig in vloeistof ondergedompeld en spelod.Deze schoep Niet af.
• Gebruk geen water dat warmer is dan 50^
  Stel onderden om deze te drogen, Niet aan direct zonlicht, hitte of vlammen bloot.
• Oefen Niet te Veel kracht op de ventilator UIT, want hierdoor konnen barsten of breuken ontstaan.

Luchtfi Iter (Luchtzuiveringsfilter)

Elke twee weken relnigen.

• Verwijder vuil met een stofzuiger of spoel het af met water.
• Laat het filter na het spoelen goed drogen in de schaduw.

Voorpaneel

1. Til het voorpaneel op totdat u een "klik" hoort.
2. Sluit het voorpaneel goed en druk op de met pijlen aangegevenplaatsen.

3. Maak het voorpaneel schoon zonder het voorpaneel van de unit te verwijden.

4. Veeg met een zachte droge doek schoon. Geschikte droge doeken die in de handel verkrijgbaar,zijn,zin van het type MSZ-EF**VGB.

5. Gebruik een geschikte ZACHTE DROGE DOEK. Onderdeelnummer

MAC-1001CL-E

Dompel het voorpaneel Niet onder in water.

Belangrijk

• Het oppervlak van de binnenunit kan eenvoudig bekrast raken. Schuur waarom nooit met lets hard over, of sla waarom nooit met lets hard op de unit. Gaijdens het monteren de demoneren van het Voorpaneel ook voorzichtig te werk om te voorkomen dat de unit bekrast raakt.
• Gebruik geen schuurmiddel om te voorkomen dat het oppervlak van de binnenunit bekrast raakt.
  Vingerafdrukken zijn eenvoudig waar te nemen op het oppervlak van de binnenunit. Als u vingerafdrukken ziet, veeg deze er dan met een zachte droge doe af.
• Als u een in de handel verkrijgbare met chemicalien geimpregneerde doek gebruikt, volg dan de instructies op de verpakking van de doek.
• Laat het voorpaneel Niet langdurig open.

Luchtreinigingsfilter (Zilver-geioniseerd luchtzuiveringsfi Iter)

Elke 3 maanden:

• Verwijder vuil met een stofzuiger.

Wanneer u het vuil Niet met een stofzuiger kurz verwijderen:

Dompel het filter en het frame in lauw water voordat u het afspoelt.
- Laat het filiter na het spelelen goed drogen in de schaduw. Installee alle lipjes van het luchtfi Iter.

Elk jaar:

• Vervang het luchtreinigingsfi Iter door een nieuw filter voor de besle prestaties.
  Onderdeelnummer MAC-2370FT-B

Trekken om van het luchtfi Iter te verwijdenen

Belangrijk

• Reinig de fi Iters regelmatig voor de Beste prestaties en voor energiebesparing.
  Vuille fl Iters verooorzaken condensatie van water in de air-conditioner en dit kan leiden tot de groei van fungi zoals schimmels. Het worden aangeraden om de luchtfi Iters elke 2 weken te reinigen.

Deze informatatie is gebaseerd op VERORDENING (EU) Nr. 528/2012

MODELNAAM	Behandeld voorwerp (Naam van onderdeel)	Werkzame stoffen (CAS-Nr.)	Eigenschap	Aanwijzingen voor gebruik (informatie over veilige bediening)
MSZ-EF18/22/25/35/42/50VGWMSZ-EF18/22/25/35/42/50VGBMSZ-EF18/22/25/35/42/50VGSMSZ-EF18/22/25/35/42/50VGKWMSZ-EF18/22/25/35/42/50VGKBMSZ-EF18/22/25/35/42/50VGKS	FILTER	Zilver-zink-zeoliet (130328-20-0)Zilvermatriebwaterstofzirkonium-fosfaat (265647-11-8)2-octyl-2H-isothiazool-3-on (OIT)(26530-20-1)	Antibacterieel Schimmelwe-rend	• Gebruik dit product uitsluitend voor het beoogde doel en houd u waar bij aan de aanwijzingen in de bedieningshandleiding. • Niet in de mond stoppen. Buiten bereik van kinderen honden.
MAC-2370FT-E FILTER Zilver-zink-zeoliet (130328-20-0) Antibacterieel				• Gebruik dit product uitsluitend voor het beoogde doel en houd u waar bij aan de aanwijzingen in de bedieningshandleiding. • Niet in de mond stoppen. Buiten bereik van kinderen honden.

DE Wi-Fi INTERFACE CONFIGUREREN (alleen type VGK)

Deze Wi-Fi interface wordt verbonden met de binnenunit en communiceert de statusinformatie en controleert de signalen van MELCloud.

Opmerking:

• Confi gureer een verbinding tussen de Wi-Fi Interface en de router. Raadpleeg SETUPHANDLEIDING en de SETUP QUICK REFERENCE GUIDE (BEKNOPTE SETUPHANDLEIDING) die met de airconditioner�n meegeleverd.
• Ga waar de onderstaande website voor de SETUPHANDLEIDING, http://www.melcloud.com/Support
• Ga waar de onderstaande website voor het MELCloud User Manual (Gebruikershandleiding MELCLOUD). http://www.melcloud.com/Support

TECHNISCHE GEGEVENS

Model	Setnaam		— MSZ-EF25VG(H) MSZ-EF35VG(H) MSZ-EF42VG MSZ-EF50VG
	Binnen		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)	MSZ-EF25VG(K)(W/B/S)	MSZ-EF35VG(K)(W/B/S)	MSZ-EF42VG(K)(W/B/S)	MSZ-EF42VG(K)(W/B/S)	MSZ-EF50VG(K)(W/B/S)	MSZ-EF50VG(K)(W/B/S)
	Buiten		—	MUZ-EF25VG(H)	MUZ-EF35VG(H)	MUZ-EF42VG	MUZ-EF42VG	MUZ-EF50VG
Functie			Koelen	Verwarmen	Koelen	Verwarmen	Koelen	Verwarmen	Koelen	Verwarmen	Koelen
Stroomvoorziening			~/N, 230 V, 50 Hz
Capaciteit		kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0
Invoer		kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540
Gewicht	Binnen	kg	11,5
	Buiten	kg	—	31		34		35		40
Hoeveelheid koelmiddel (R32)		kg	—	0,62		0,74		0,74		1,05
IP-waarde	Binnen		IP 20
	Buiten		—	IP 24
Toelaatbare maxi-male bedrijfsdruk	Inlaatzijde	MPa	—	2,77
	Uiltaatzijde	MPa	4,17
Geluidsniveau(SPL)	Binnen(Superhoog/Hoog/Medium/Laag/Stil)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30
	Buiten	dB(A)	—		47	48	49	50	50	51	52

Technische gegevens voor binnen bij multi-aansluiting
VERORDENING (EU) 2016/2281

Model	Binnen			MSZ-EF18VG(K) (W/B/S)	MSZ-EF22VG(K) (W/B/S)	MSZ-EF25VG(K) (W/B/S)	MSZ-EF35VG(K) (W/B/S)	MSZ-EF42VG(K) (W/B/S)	MSZ-EF50VG(K) (W/B/S)
Capaciteit	Koelen	Waarneembaar	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latent	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Verwarmen		kW	2,10	2,50	2,90	4,00	4,80	5,70
Invoer			kW	0,027	0,027	0,027	0,031	0,031	0,034
Geluidsniveau (Geluidsvermogens-iveau)	Superhoog/Hoog/Medium/Laag/Stil		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Gegarandeerd werkbereik

		Binnen	Buiten
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Koelen	Bovengrens	32°C DB	46°C DB	46°C DB
		23°C WB	-	-
	Ondergrens	21°C DB	-10°C DB	-10°C DB
		15°C WB	-	-
Verwar-men	Bovengrens	27°C DB	24°C DB	24°C DB
		-	18°C WB	18°C WB
	Ondergrens	20°C DB	-15°C DB	-20°C DB
		-	-16°C WB	-21°C WB

DB: Droge temperatuur
WB: Natte temperatuur

Opmerking:

1. Temperatuurwaarden

Koelen-Binnen: 27^ DB, 19^ WB Buiten: 35^ DB

Verwarmen Binnen: 20^ DB Buiten: 7^ DB, 6^ WB

1. Voor de EF18/22 zijn er geen gegevens als losse combinatie. Deze binnenuits zich uitsluitend bedoeld voor een multisystem-airconditioner. Neem contact op met uw dealer voor de gegevens van het multisystemen en/of raadpleeg de catalogus.

Wi-Fi interface

Model	MAC-577IF2-E
Ingangsvoltage	12,7 V gelijkspanning (van binnenunit)
Stroomverbruik	MAX. 2 W
Afmeting H×B×D (mm)	73,5×41,5×18,5
Gewicht (g)	46 (inclusief kabel)
Zendervermogen (MAX.)	20 dBm @IEEE 802.11b
RF-kanaal	1 k~13 k (2.412~2.472 MHz)
Radioprotocol	IEEE 802.11b/g/n (20)
Encryptie	AES
Authentication	WPA2-PSK
Softwareversie	XX.00

Ga waar de onderstaande website voor de Declaration of Conformity (Conformiteilsverklaring).

Zet In de volgende gevallen de airconditioner ult en raadpleeg uw leverancier.

• Wanner water uit de binnenunit lekt of druppelt.
• Wanneer de bedieningsindicator knippert.
• Wanner de netschakelaar vaakuit gaat.
• De signalen van de afstandsbediening worden möglichnestiet goed ontvangen in een ruimte waar TL-verlichting (bijv. van het invertertype) worden gebruikt.
• De werkking van de airconditioner stoort de radio- en tv-ontvangst. Voor het betreffende apparaat kan een antenneversterker nodig�n.
• Wanner er een abnormaal geluid te horen is.
• Wanner een koelmiddellekage worden geconstated.

Opmerking: het seriENUMmer staat op het naamplaatje van het product.

verkaart hier bij onder eigenvarantwoordelijkheid dat de voor residentiele, commercie en licht-industriale omgevenen bestemde airconditioners en warmtopompen zoal snderande beschreven:

Opmerking: het serienummer staat op het naamplaatje van het product.
