TUCSON1211 - Hogedrukreiniger Lavor - Gratis gebruiksaanwijzing en handleiding

Producttype	Hogedrukreiniger
Merk	Lavor
Model	TUCSON1211
Elektrische voeding	230-240 V ~ 50 Hz (enkel fase) of 400-415 V ~ 50 Hz (driefasig)
Maximale druk	110 bar (typische schatting voor dit model)
Minimale waterstroom vereist	20 l/min
Maximale inlaatwatertemperatuur	40 °C
Maximale inlaatwaterdruk	1 MPa (10 bar)
Zeepreservoir	Ja, ingebouwd
Belangrijkste functies	Hogedrukreiniging, zuigen en doseren van reinigingsmiddel, drukregelaar, automatische uitschakeling (Total Stop), overbelastingsbeveiliging
Onderhoud	Motorolie verversen (SAE 20/30) na 50 u en daarna elke 500 u; reinigen van het waterinlaatfilter; vervangen van het mondstuk indien versleten
Veiligheid	Pistolet met veiligheidshendel, thermische motorbeveiliging, bypassklep, automatische uitschakeling bij loslaten van de hendel, terugstroombeveiliging
Reserveonderdelen en repareerbaarheid	Gebruik uitsluitend originele onderdelen; neem contact op met een erkend servicecentrum voor reparaties
Talen van de handleiding	FR, DE, EL, EN, ES, FI, IT, NL, PT, RU, SL
Algemene informatie	Professioneel buitengebruik; niet gebruiken zonder toezicht; geschikt voor het reinigen van oppervlakken die water onder druk nodig hebben

Veelgestelde vragen - TUCSON1211 Lavor

Welk type olie moet ik gebruiken voor de pomp van de Lavor TUCSON1211?

Gebruik SAE 20/30 olie. De oliecapaciteit is ongeveer 0,5 kg. Doe de eerste olieverversing na 50 werkuren, daarna elke 500 uur.

Hoe zuig ik reinigingsmiddel op met de hogedrukreiniger?

Vul het zeepreservoir met een geschikt product (vloeibaar, niet zuur of sterk alkalisch). Zet het verstelbare mondstuk op lage druk (stand 'B'). Het opzuigen gebeurt automatisch wanneer de lans in de lagedrukmodus staat.

Wat moet ik doen als de motor niet start?

Controleer of de stekker goed is aangesloten, of het stopcontact werkt en of de spanning voldoende is. Als de pomp vastzit, zet de schakelaar op AAN terwijl u de trekker van het pistool indrukt. Als het probleem aanhoudt, neem dan contact op met een erkend servicecentrum.

Hoe stel ik de waterdruk in?

Gebruik de drukregelaar (②) op het apparaat. U kunt de druk ook aanpassen door de handgreep van het mondstuk in te drukken of te trekken (stand 'A' voor hoge druk, 'B' voor lage druk). Voer deze aanpassing uit wanneer de trekker is losgelaten.

Kan de reiniger worden gebruikt met een verlengsnoer?

Ja, maar het verlengsnoer moet geschikt zijn: minimale doorsnede van 2,5 mm² voor 230-240V (max 20 m) of 2,5 mm² voor 400-415V (max 30 m). De stekker en het stopcontact moeten waterdicht zijn.

Hoe onderhoud ik het waterinlaatfilter?

Het filter bevindt zich in de waterinlaatkoppeling. Demonteer het regelmatig en reinig het onder stromend water. Een verstopt filter kan de druk verminderen en de pomp beschadigen.

Wat moet ik doen bij een waterlek bij de pomp?

Als de pomp lekt, draai de hydraulische aansluitingen vast. Als het lek aanhoudt, neem dan contact op met een erkend servicecentrum. Gebruik het apparaat niet totdat het lek is verholpen.

Kan ik heet water gebruiken met deze reiniger?

De maximale inlaatwatertemperatuur is 40 °C. Gebruik geen heet water boven deze limiet, anders kan de pomp beschadigd raken.

Hoe bewaar ik het apparaat in de winter om vorst te voorkomen?

Maak het apparaat en de accessoires volledig leeg: koppel de watertoevoer los, verwijder de lans, zet het apparaat aan en bedien de trekker tot er geen water meer uitkomt. Bewaar op een vorstvrije plaats.

Wat betekent het Total Stop (T.S.) systeem?

Het Total Stop is een automatische uitschakeling: wanneer u de trekker van het pistool loslaat, stopt de motor na enkele seconden (onmiddellijk bij sommige versies, na 15 seconden bij andere). Dit voorkomt slijtage in de bypass-modus. Laat het apparaat niet langer dan 5 minuten in stand-by staan.

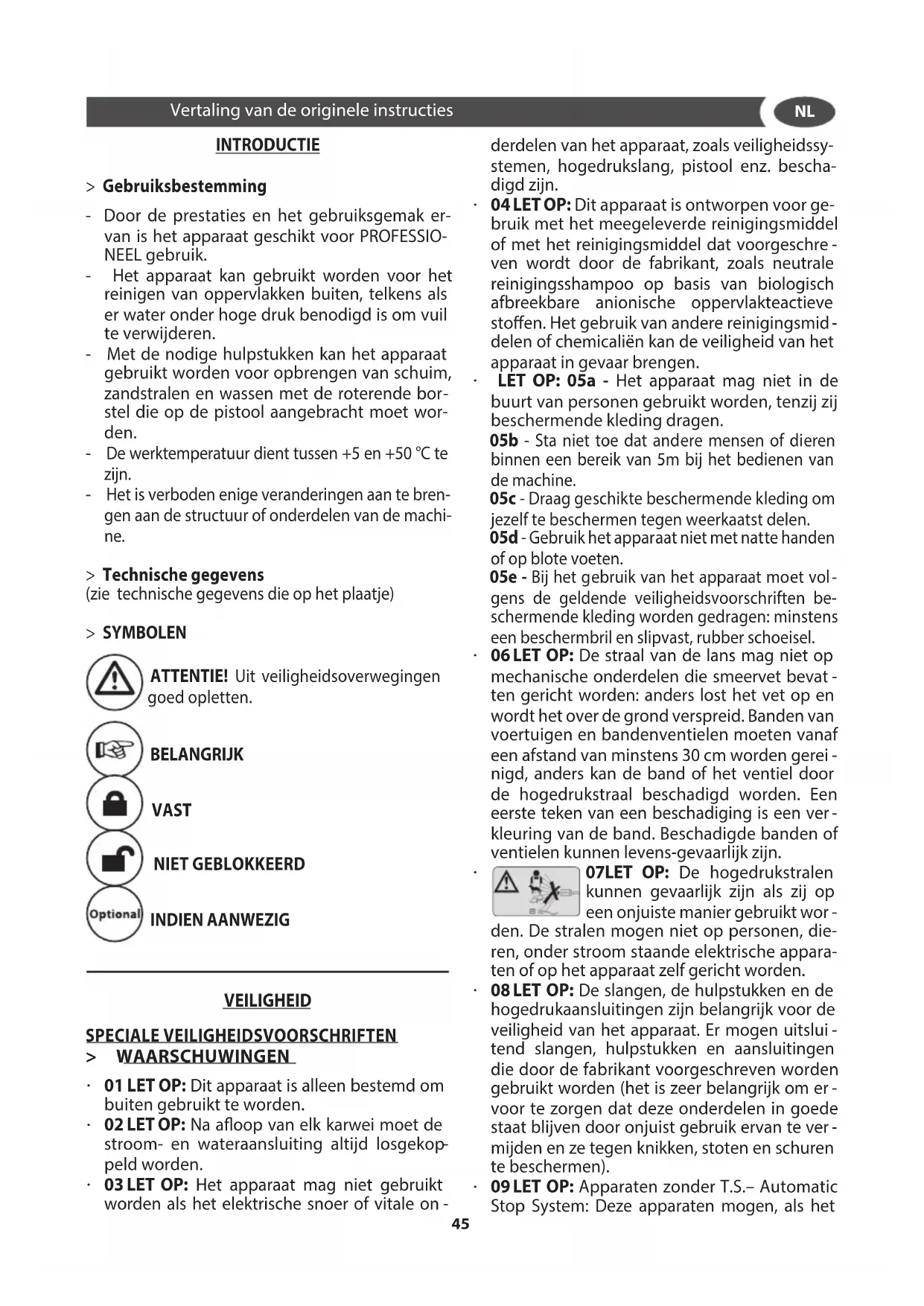

GEBRUIKSAANWIJZING TUCSON1211 Lavor

• Door de prestaties en het gebruiksgemak er van is het apparaat geschikt voor PROFESSIONEL gebruik.
• Het apparaat kan gebruikt worden voor het reinigen van oppervlakken buiten, telkens als er water onder hoge druk benodigd is om vuil te verwijderen.
• Met de nodige hulpstukken kan het apparaat gebruikt worden voor opbrengen van schuim, zandstralen en wassen met de roterende borstel die op de pistool aangebracht moet worden.
• De werktemperatuur dient zusammen +5 en +50^ te zichn.
• Het is verboden enige veranderingen aan te bredgen aan de structuur of onderdelen van de machine.

(zie technische gegevens die op hetplaatje)

> SYMBOLEN

ATTENTIE! Uit veiligheidsoverwegingen goed opletten.

BELANGRIJK

VAST

NIET GEBLOKKEERD

INDIEN AANWEZIG

VEILIGHEID

SPECIALE VEILIGHEIDSVOORSCHRIFTEN

> WAARSCHUWINGEN

01 LET OP: Dit apparaat is alleen bestemd om buiten gezbruikt te worden.
02 LETOP: Na afloop van elk karwei moet de stroom- en wateraansluiting altijd losgekoppeld worden.
03 LET OP: Het apparaat mag nicht gebrukt worden als het elektrische snoer of vitale on -

derdelen van het apparaat, zoals veiligheidssystemen, hogedrukslang, pistool enz. beschadigdহn.

04 LETOP: Dit apparaat is ontworpen voor gebruik met het meegeleverde reinigingsmiddel of met het reinigingsmiddel dat voorgeschreven worden door de fabrikant, zoals neutrale reinigingssshampoo op basis van biologisch afbrekBare anionische oppervlakteactieve stoffen. Het gebruik van andere reinigingsmiddelen of chemicalien kan de verilgheid van het apparaat in gevaar brengen.
LET OP: 05a - Het apparaat mag Niet in de buurt van personen gebruikt worden, tenzij zich beschemende kleding dragen.
05b - Sta Niet toe dat andere mensen dieren binnen een bereik van 5m bij het bedieren van de machine.
05c - Draag geschikte beschemende kleding om jezelf te beschemmen gegen weerkaatst delen.
05d - Gebruik het apparaat Niet met natte handen of op blote voeten.
05e - Bij het gebruik van het apparaat要去 volgens de geldende veiligheidsvoorschriften beschermende kleding worden gedragen: minstens een beschermbril en slipvast, rubber schoeel.
06 LET OP: De straal van de lans mag Niet op mechanische onderdelen die smeervet bevatten gericht worden: anders lost het vet op en wordt het over de grond verspreid. Banden van voertuigen en bandenventielen要去en vanaf een afstand van minstens 30~cm worden gereinigd, anders kan de band of het ventiel door de hagedrukstraal beschadigd worden. Eeeneerste teken van een beschadiging is een verkleuring van de band. Beschadigde banden of ventielen konnen levens-gevaarlijk zichn.

07LET OP: De hagedrukstralen kuren gevaarlijk zijn als zij op een onjuiste manier gebruikt wordenogen Niet op Personen, die-troom staande elektrische apparat apparaat zich gericht worden.

08 LET OP: De slangen, de hulpstukken en de hovedrukaansluitingen zijn belongingsrijk voor de veriligheid van het apparaat. Er月至sli-tend slangen, hulpstukken en aansluitingen die door de fabrikant voorgeschreven worden gebruikt worden (het is zeer belongingsrijk om er-voorte zorgen dat deze onderdelen in goede staat blijven door onjuist gebruik ervan te ver-mijden en ze gegen knikken, stoten en schuren te beschermen).
09LET OP: Apparaten zonder T.S.- Automatic Stop System: Deze apparaten mogen, als het

NL

pistol losgelaten is, Niet langer dan 2 minuten in werking blijven. De temperatuur van het terrugstromende water neemt aanzienlijk toe enveroorzaakt ernstige schade aan de pomp.

10LET OP: Apparaten met T.S.- Automatic Stop System: Het is verstandig om deze apparaten nicht länger dan 5 minutes in stand-by te latent staan.
11 LET OP: Het apparaat要去 helemaal uit gezet worden (hoofdschakelaar op (0)OFF) telkens als het apparaat onbeheerd achtergelaten wordt.
12 LET OP: Elk apparaat wordt in zich gebruikstoestand getest, het is dus normala dat er enkele druppels water aan de binnenkant ervan achechterblijven.
13 LET OP: Er goed oo letten dat electrische kabel nicht worden bescadigd. Laat de beschadigde voedingskabel door de fabrikant of de assistentie of gekwalificeerd pesoneel verrangen om gevaren te voorkomen.
14 LET OP: Apparaat met vloeistof onder druk. Houd het pistool stevig vast om reactiekracht te voorkomen. Gebruik alleen de hagedruksproeier die bij het apparaat geleverd worden.
16 LET OP: Dit apparaat is nicht bestemd om gebruik te worden door Personen (inclusief kinderen) met beperkte lichamelijke, sensorielle of geestelijkke vermogens of die geen ervaring of kennis van het apparaat hebben, tenzij ze voor het gebruik instructies ontvangen hebben of ze bijgestaan worden door een persoon die verantwoordelijk is voor hun veiligheid.
17 LET OP: Kinderen moeten in de gaten gehonden worden om er zeker van teল dat ze Niet met het apparaat zullen spelen.
18 LET OP: Gebruik de hagedrukreiniger pas als de hagedrukslang volledig uitgerold is.
19 LET OP: Pasijdens het op- en afrollen van de slang op dat de hogedrukreiniger nicht kan-telt.
20 LET OP: Als u de slang af- of oprolt要去 de machine uitgeschakeld zich en要去 de slang drukloos zich (apparaat uitschakelen).
21 LETOP: Ontploffingsgevaar. Voorkom het spreoen met ontvlambare vloeistoffen.
22 LET OP: Maak uitsluitend gebruik van originele reserveonderdelen van de producent of die door de fabrikant goedgekeurd zich om de veiligheid van de machine te+kunnen garanderen.
23 LET OP: Men mag de straal Niet op zichzelf of op andere Personen richten om de kleding of de schoenen te reinigen.

24LET OP: Men mag het apparaat Niet door kinderen of door personen die er geen verstand van hebben lately gebruiken.
XZ LET OP: Het water dat door de anti-reflux systemen gelopen is, is Niet longer drinkbaar.
- XX LET OP: Alvorens enige onderhouds-of reinigingswerkzaamheden uit te voeren moet u het apparaat eerst van het elektriciteitsnet afkoppelen.
- XY LET OP: Het gebruik van een nicht juiste ver-lengkabel is gevaarlijk.
XJLETOP: Als er een verlengsnoer gebruikt worden dan要去 de stekker en het stopcontact waterdicht�n moet.
- LET OP: De machine mag onder geen bedding worden gezruikt in ruimtes met explosiegevaar.
- LET OP: Het apparaat Niet afdekken tijdens gebruik, en zorgen voor voldoende ventilatie.
LET OP: Het apparaat Niet in de regen gebruiken, en de spuitstraal Niet op de pomprichten.
- LET OP: Geen gebruik makev van het apparaat op brandbare oppervlakken.
- RAAK HET APPARAAT NIET AAN MET NATTE HANDEN.
- GEBRUK HET APPARAAT NIET TERWIJL U BLOOTS - VOETS BENT.
- MOCHT DE STROOM TUIDENS HET GEBRUIK UITVALLEN, SCHAKEL HET APPARAAT DAN UIT VEILIGHEIDSOVERWEGINGEN (AAN/UIT SCHAKELAAR IN "OFF" POSITIE ZETTEN).

>VEILIGHEIDSSYSTEMEN:

LET OP: Het pistool is uitgerust met een veiligheidspal. Telkens als het gebruik van het apparaat onderbroken worden is het belangrijk dat de veiligheidspal ingeschakeld worden om per ongeluk opendraaien van het pistool te voorkomen.
- Veiligheidssystemen: Pistool uitgerust met veiligheidspal, apparaat met beveiling gegen elektrische overbelasting (KI. I), pomp met bypassklep of stopsystem.
- De veiligheidsknop op het pistool dient nicht om de hendelijdens de werkking vast te zetten maar om het per ongeluk opendraaien ervan te voor-komen.

>STABILITEIT

• LET OP: Het apparaat moet op een veilige en stabiele manier op een horizontale ondergrond neergezet worden.

GEBRUIK

> HETOPENEN VAN DEVERPAKKING

Na het uitpakken van het apparaat, nakijken of alles aanwezig is.

• In geval van twijfel het apparaat Niet gebruiken en zich adresseren bij uw verkoper.
• Voor het gemak bij het Transporteren werden enige ondrdelen Niet gemonteerd; in deze gevallen moet u deze volgens deze handleiding monteren.
• De verpakkingseenheden (plastiek zakjes, po lystereen, nagels, enz)要去en buiten het bereik van kinderen gezogen worden.

>TOESTEL UITZICHT

(afb. 3,4)

① Hendel
② Drukinstelling
③ Manometer
Hogedruk water uitlaat
⑤ Wateringang met filter
⑥ Electrische Kabel
⑦ AAN/UIT schakelaar
⑧ Reinigingsmiddeltank
H.P. (hopedruk) nozzle
10 Rubberslang verbindingsstuk
① Lans
⑫ Hogedrukslang
Pistoolhendel
Pistool

> WATERTOEVOER

Hydraulische aansluiting

(SYMBOL)

• LET OP: Het water dat door de anti-reflux systemen gelopen is, is Niet longer drinkbaar.

Let op - Gevaar!

Zuig uitsluitend gefilterd of schoon water op. De waterkraan moet een watertoevoer garanderen die tenminste dubbel is aan de capaciteit van de pomp.
- Minimum wateropbrengst: 20 l/min.
Maximum temperatuur van het inlaatwater: 40^
- Maximale waterdruk toevoer: 1Mpa
De hagedrukreiniger moet zo zich möglichk bij het

waterleidingnet worden geplaatst.

Watertoevoer via de waterleiding

• Sluit een toevoerslang (niet meegeleverd) aan op de wateraansluiting van het apparaat (afb. 5 pos.⑤) en aan de watertoevoer (maximale druk 10 bar).
• De hagedrukslang met het afvoerverbindstuk (afb.6 pos. 4) verbinden en de waterkraan open draaien.
  De hagedrukreiniger mag alleen dan rechtstreeks op het openbare drinkwaterleidingnet worden aangesloten als er in de toevoerleiding een terugstroomklep met afvoer overeenkomstig de geldende normen is geinstalleerd. Verzeker u ervan dat de binnendiameter van de slang tenminste 13mm is en dat hij verstevigd is.

Het Niet in acht nemen van bovengenoemde omstandigheden heeft ernstige mechanische schade aan de pomp tot gevolg of leidt tot verlies van hetrecht op garantie.

> HOGEDRUKSLANG

• LET OP: De hagedrukslang is zodenig ontworpen en gemaakt dat hij bestand is gegen hoge druk. Om de slang nicht te beschadigen要去 erg voorzichtig mee omgegaan worden.

Verkeerd gebruik kan schade of vroegtijdige breuk tot gevolg hebben en leiden tot verlies van hetrecht op garantie (zie de illustraties) (afb.24).

> STROOMTOEVOER

• De elektrische aansluiting van het apparaat要去 aan de norm IEC 364 voldoen.

BELANGRIJK: Alvorens het apparaat aan te sluiten要去 gecontroleerd worden of de gegevens die op het typeplaatje staan overeenstemmen met die van het elektriciteitsnet en of het stopcontact beveiligd is met een aardlekschakelaar met een inschakelgevoeligheid van minder dan 0,03 A - 30ms.
- Voor het geval het stopcontact en de stekker van het apparaat Niet bij elkaar passen moet u het stopcontact door eenvakman door een ander type latentervangen dat wel geschikt is.
- Gebruik het apparaat Niet bij een omgevings temperatuur van beneden de 0^ , als het apparaat uitgerust is met een PVC (H VV-F) snoer.
Controller of de door u te gebruiken spanning overeenkomt met die aange-geven op het technische gegevensplaatje. De door u te gebruiken stroomvoor-ziening要去angelegt+zijn door vakkun

NL

dig personeel, welke bekwaam zich te werkken volgens wettelijk normen en voorwaarden aan-gaande (a Harding, zeke-ring, aardlekschakelaars, enz).

Bij ontbreken van een van de boven genoemde voorwaarden is de fabrikant Niet verantwoordelijk voor personeel en garantie.

BELANGRIJK: Betreffende drie-fase motoren, schenk aandacht aan de aansluiting van de stekker aan de elektricitijdskabel (zie elektrisch schema).

• XY LET OP: Het gebruik van een nicht juiste ver-lengkabel is gevaarlijk.
  XJ LET OP: Als er een verlengsnoer gebruikt wordt dan moet de stekker en het stopcontact waterdicht�n moet, het snoer de afmetingen hebben die in onderstaande tabel staan.

230-240V 400-415V

3G 2,5 mm²

4G 2,5 mm²

max 20 m max 30 m

T.S.

(indien voorhanden)

Machine voorzien van Total Stop:

• Als de machine in werkung is, stopt de motor automatisch door de hendel van het pistool lost teCTXen, waardoor slijtage van de onderdelen tijdens de by-pass fase van de pomp (motor in stand-by) worden voorkomen.
• Door op de hendel van het pistool te drukken, worden de motor automatisch opnieuw gestart.
• Let op: nied longer dan 5 minutes in stand-by\ laten.
• Draai de schakelaar na de werkzaamheden\ aar de "OFF" stand.

T.S

Total Stop 24V

(indien voorhanden)

Machine voorzien van Total Stop vertraagd en onder laagspanning:

• Als de machine in werkung is, stocht de motor automatisch na circa 15 seconden door de hendel van het pistool los teCTX, waardoor slijtage van de onderdelen tijdens de by-pass fase van de pomp (motor in stand-by) worden voorkomen.
• Door op de hendel van het pistool te drukken, worden de motor automatisch opnieuw gestart.

• LET OP: nied longer dan 5 minuten in stand-by\ [-]naden.

• Draai de schakelaar na de werkzaamheden\ naar de "OFF" stand.

BELANGRIJK: Elke keer dat de machine nicht in gebruik is, raden wij u aan de veiligheidspal, geplaatst op de hendel van het spuitpistool, op veilig te zetten om te voorkomen dat de machi ne bij toeval gestart worden.
- Het uit eigien beweging aanslaan van de machine zonder bemiddeling van het pistool, is te wylen aan fenomenen zoals luchtbellen in het water en Niet aan een fout van het product.
- Controlleren of de koppelingen van de slang aan de zijde van de machine en van het pist - tool op lekkage. Bij lekkage eerst de koppelingen controlleren en pas als de lekkage is verholpen kan u de machine gebruiken.

> DRUKREGELAAR

Als de machine uitgerust is met een drukregelaar:

• als de druk op het minimum ingesteld is kan het gebeuren dat het T.S.niet inschakelt. Er dient dus vermeden te worden om de machine longer dan 1 minuut in bypass te lately functioneren;
• stel de hendel van het pistool Niet te vaak in werkung (hierdoor konnen storingen in de werk- king optreden).

> INSTALLATIE

• Controller of de hoofdschakelaar op "OFF"(0) (afb.4) staat en of het waterfilter in de inlataan - sluiting van de pomp (INLET) zit (afb.5 pos. ⑤).
• (afb.5 pos.⑩) Draai de snelkoppeling met de hand vast, zonder gebruik te makev van gereedschap.Sluit de watertoeoverslang aan op de snelkoppeling. De slang moet een inwendige diameter van minimaal 13mm (1/2^ ) hebben.
• (afb.6 pos. ④) Sluit de hagedrukslang aan op de uitlaataansluiting van de pomp (OUTLET). Druk de koppeling van de hagedrukslang helemaal waar beneden en draai hem daarna met de hand aan zonder gebruik te makev van gereed-schap.
• (afb.7) Sluit de hagedrukslang aan op het pist - tool
• Draai de waterkraan helemaal open. De water - temperatuur要去 absolut beneden de 40^ Zijn.

BELANGRIJK: Het te gebruiken water voor de hagedrukreiniger要去 schoon zich om het

functioneren van de machine Niet te belemme- ren, of schade aan de machine te voorkomen.

• (afb.11)Ontgrendel de veiligheidspal van het pistool en houd de trekker van het pistool ingedrukt totdat er zoveel water uitgestroomd is dat alle lucht eruit gegaan is.
• (afb.8) Steek de Ians in het pistol.
• Steek de Spuitdop in het Ians.
• Steek de stekker in het stopcontact.

Als het de eerste keer is dat u de machine gebruikt of als u de machine na langeijd waar gebruikt is het nodig de aanzuigslang door te lately lopen zodatezekere vuilresten en luchtbellen verwijderd+kennen worden zodate de straalpijp van de lans Niet verstopt raakt.

(afb.12,13) Bij ieder gebruik van de machine wordt de juiste lichaamshouding aanbevolen; de ene hand aan het pistool en de andere aan de lans.
- Om het apparaat in werkung te stellen moet u de trekker van het pistool indrukken en tegelijk-kertijd de hoofdschakelaar op "ON" (1) zetten. De brander functioneert, als de machine onder druk staat.

> AANZUIGING VAN HET REINIGINGSMID-DEL

(afb. 3, pos.⑧) De schoonmaakmiddelentank vullen met aangeraden producten, geschikt voor deui te voeren type reiniging.
- LET OP: Maak alleen gebruik van vloeijaar schoonmaakmiddel, gebruik absolut geen zour of Produkten met teveel alkaline. Wij adviseren u alleen Produkten te gebruiken die getest�zem voor gebruik in dit soort machines.
LET OP: Om de tank op de juiste manier te gebruiken mag u er geen brandbare of chemisch agressieve stoffen in doeon.

De regelbare kop maakt het möglichk de waterstraal in te stellen in veel of weinig druk. De druk kan geregeld worden met behulp van de bewegende spuitkop (afb. 14) : positie "B" lage druk, positie "A" hoge druk. De aanzuiging van schoonmaakmiddel is automatisch als de instelbare kop van de lans is ingesteld in de stand voor weinig druk. De regeling van de druk要去 gebeuren met de handgreep in stilstand. Als u de machine start, is het toevoegen van schoon

maakmiddel in het water automatisch als het water passeert.

Dit onderdeel regelt automatisch de by-pass door het afsluiten van de watertoevoer zodra het bijna een temperatuur bereikt van 60^

• LET OP: Machines die nicht uitgevoed zich met deze optie mogen nicht langer dan 2 minutes met gesloten pistoolgreep draaien. Dit is om dat het watertemperatuur anders te hoog oploopt en daardoorGPCe schade aan de pomp kan verroorzaken.

> VEILIGHEIDSVOORSCHRIFTEN VOOR HET PISTOOL

Ledere keer als u de machine stocht要去 de veiligheidsvergrendeling (afb. 11, pos. S) gezruikt worden om eventuele ongewenste ingebruikname te vermijden.

>OPSLAG

• Apparaataandetransportgreepverplaatsen.
• Apparaat met alle accessoires in een vorstvrije ruimte bewaren, Buiten bereik van kinderen.

Vorstbescherming

Niet volledig leeggemaaakte apparaten en toebehoren können door vorst vernield worden. Maak het apparaat en de toebehoren volledig leeg en bescherm ze gegen vorst.

(Fig. 17,18,19,20) Om schade te vermijden: Apparaat scheiden van de watertoevoer. - Maak de straalpijp los van het handspuittpistol. Apparaat inschakelen (1/ON) en hefboom van het handspuittpistol indrukken tot geen water meer vrijkomt (ongeveer 1 min). Apparaat uitschakelen (Fig. 21). Apparaat met alle accessoires in een vorstvrije ruimte bewaren (Fig. 22).

VERZORGING EN ONDERHOUD

PROGRAMMA GEPROGRAMMEERD ONDERHOUD

Bezoek de website www.lavorservice.com en download het programma geprogrammeerd onderhoud.

BELANGRIJK: Alvorens enig ondrhoud op de machine uit te voeren de druk weg-nemen, de elekticiteits en de watertoevoer verbeken.

CONTROLE OLIENIVEAU POMP

Periodiek het olieniveau controleren. De olie moet in het begin na 50 werkuren ververst worden, daarna iedere 500 uur. Men raadt SAE 20/30 olie aan - Oliecapaciteit 0,5 Kg

CONTROLE WATERZUIGFILTER

Periodiek het waterzuigfilter controlleren geplaatst in het toevoer-verbindingsstuk (afb. 23) Dit is belangrijk om verstoppingen te voor-komen en de goede werkung van de pomp Niet in gevaar te brengen.

VERVANGING MONDSTUK STRAALPIJP

Het mondstuk verrangen, als de druk onder normale waarden zakt.

ELEKTRISCH SNOER

• LET OP: Er goed oo letten dat electrische kabel Niet worden bescadigd. Laat een beschadigde aansluitkabel onmiddelijk door een erkende klantenservice of elektromonteur verrangen.

  ELEKTRICITEITSSSCHEMA blz. 100.
  WATERSCHEMAblz.100.
  GARANTIEVOORWAARDEN

Al once apparaten zich onderworpen aan zorgvuldige tests en zich gedekt voor fabrieksfouten in overeenstemming met de geldende voorschriften. De aanvangsdatum van de garantie worden bepaald door de aankoopdatum. Als uw machine of toebehoort moet hersteld worden, gelieve de kassticket of het factuur bijzetten.

Het volgende valt nicht onder de garantie:

• De bewegende onderdelen die aan slijtage onderhevig zijn. - De rubberen onderdelen, koolborstels, hulpstukken, en optionele hulpstukken. - De garantie dekt geen defecten te wijten aan transport, nalatigheid, - De reiniging van de hoge drukreiniger valt Niet onder de garantie, filters, mondstuk, geblokkeerde door de vorming van kalkaanslag,

> WEGGOOEN

In de hoedanigheid van eigenaar van een elektrisch of elektronisch apparaat wordt het u door de wet (in overeenstemming met de

EU richtlijn 2012/19/EU betreffende afval van elektrische en elektronische apparatuur en de nationale wetgeving van de EU Lidstaten die.Deze zichtlijn toe passen)verboden om dit product of de elektrische/ elektronische accessoires hiervan af te danken als vast huishoudelijk afval en bent u verplicht om hem te brengen aan een speciaal verzamelcentrum. Het is möglichk om het product direct door de dealer te latent afdanken door middel van de aankoop van een nieuw product dat equivalent is aan het af te danken product.Het achefterlaten van dit product in het milieu kan ernstige schade aan het milieu en aan de gezondheid veroorzaken. Het symbool van de afbeelding stelt een vuilniston voor huishoudelijk afval voor. Het is absolutunt verboden om het apparaat hierin te stoppen. Het Niet opvolgen van de aanwijzingen van de richtlijn 2012/19/EU en de bepalingen met betrekking hiertoe van de verschillende Lidstaten worden administratif gesanctioneert.

> REPARATIE - RESERVE ONDERDELEN

Bij eventuele storingen die in de voorliggende gebruiksaanwijzing Niet voorkomen, raden wij u aan, u tot once klantenservice te werden waar zich deoodzakelijkre reparaties doorvoeren of de originele reserve onderdelen ter beschikking stellen. Gebruik uitsluitend originele onderdelen.

>STORINGEN OPLOSSINGEN

Voordat er een ingreep verricht worden moet algid de stekker uit het stopkontact gehaal worden, de watertoevoer onderbroken worden en de druk van het apparaat gehaal worden. Als na het zoeken van de storing aan de hand van deze gebruiksaanwijzing de storing Niet verholpen is kunt u zich tot once klantendienst wenden.

Storingen: De motor draait nicht met de schakelaar in "I" stand

Oorzaaken - De stekker zit nicht goed in het stopcontact.

• Stopcontact defect.
• Onvoldoende spanning.
• Pomp zit vast.
• Onjuiste lenghte van het elektrische verlang - snoer.

Remedies - Steek de stekker op correcte wijze in het stopcontact.

• Laat het stopcontact nakijken.
• Laat nakijken of het elektriciteitsnet geschikt is.
• Zet de schakelaar op ON verwijl men de pistol - hendel ingedrukt houdt. Indien het probleem zich voor blijft去做, dient men contact op te nemen met een bevoegd servicecentrum.
• Raadpleeg de paragraaf met betrekking tot het onderhoud.

De motor stoptijdens het werken

Oorzaaken - Thermische schakelaar in werkinq.
- Onjuiste lenghte van het elektrische verlangsnoor.
Remedies - Laat de motor enkele Minutes afkoelen. Indien de storing voortduurt, dient men contact op te nemen met een bevoegt servicecentrum.
- Contact op te nemen met een bevoegd servicecentrum.

De pomp draait maar geeft geen druk

Oorzaaken - Doorstroomhoeveelheid onvoldoende.

• Onvoldoende toevoer water.
• Aanzuig-of drukventiel versleten.
• Drukregelklep ingesteld op minimumstand.
• Straampijp versleten.

Remedies - Controller of de capacitieit 30% hoger ligt dan de waarde die op hetplaatje met technische gegevens van het apparatusaat staat aangegeven.

• Filter demonteren en reinigen.
• Contact op te nemen met een bevoegt service - centrum.
• De druk verhogen door de drukregelknop vaster te draaien.
• Vervang het mondstuk.

Onregelmatigedruk

Oorzaaken - Mondstuk verstopt of cervormt aanzuig- of drukventiel versleten.
- Pakkingen versleten.
- Pakkingen drukregelklep versleten.
- Onvoldoende toevoer water.

Remedies - De straalbuis demonteren en het mondstuk reinigen met de bijgeleverde speldd

• Contact op te nemen met een bevoegd servicecentrum.
• Contact op te nemen met een bevoegt service - centrum.
• Contact op te nemen met een bevoegt service - centrum.
• Filter demonteren en reinigen.

Er lekt water uithet apparaat

Oorzaaken - De pomp lekt.

• Lekkage slangoproller (indien aanwezig).
• Lekkage drukregelklep.
• Lekkage hydraulische verbindingsstukken.

Remedies - Contact op te nemen met een bevoegd servicecentrum.
- De verbindingsstukken vastzetten. Indien de storing blijft voortduren contact opnemen met een bevoegd servicecentrum.
- Contact op te nemen met een bevoegt service - centrum.
- De verbindingsstukken vastzetten. Indien de storing blijft voortduren contact opnemen met een bevoegd servicecentrum.

Vreemd geluid

Oorzaaken - Aanzuig- of drukventiel versleten.

Lagers versleten.
- Onvoldoende toevoer water.
- Te hoge watertemeratuur.

Remedies - Contact op te nemen met een bevoegd servicecentrum.

• Contact op te nemen met een bevoegd servicecentrum.
• Filter demonteren en reinigen.
• Temperatuur tot onder +50 afkoelen.

Water in de olie

Oorzaaken - Ausluitring (water+olie) versleten.

Remedies - Contact op te nemen met een bevoegd servicecentrum.

Het apparaat zuigt geen was of reinigingsmiddel aan

Oorzaaken

Tanks leeg.
- Knop van de lans op de hagedrukstand.
- Eén of allebei de slangen van de keuzeschake -aar zitten los.

Remedies

Vuldetanks.
- Draai hem op de lagedrukstand.
- Breng ze weeer aan.

Eiaywyn

> NPOBAEIONENH XPHS

• Oi anofoeic kai aian xphon tnC ouokeunc autiotoixouv oE ENATTEAMATIKH xphon.
  H ouokevun mnpei va xpooiopoine i yia to eipaveiw oE eWtepkouc xwpouc otic nepiTTwoic onou anaitetai n xpon vepou uno nieon yi tnv anopakpvon pwnw.
• Me ta katáλnλa εçaptnμata μnpεi va εφapμoσtei αφρoc, va yivei aμμoβoλn n va yivei kaθapioμoc με περισρεφóμevn βouptoa πou προσαρóζετai στο kovtapi.
  H tou εργαίς πεπεινα βρισκεται μεταξύ +5÷+50°C.
• Anayopeueta va ekteleoe tponoiooeic otnv 8oun kai otoioohnoe opyavo tn cunxavnc.

> Tεχνικά στοιχεία

Jie 5ie 1e 1e 1e 1e 1e 1e

05

ylll lll, jlll, aill, ylll, ylll

Jbbln jgla aiai yiaiaaill Jbbl

05

05

05

05

06

J 1

iill lnde nnde 1

y

07

aaii aie aiie iie

08

i 1

(6jaiallolgel jaoaillgaiy

aJ 09

Aaiil

a 1

10.7.5

TS TotaT Stap

TS

TS

15 50 jgljgljglj
