Tipo di prodotto	Idropulitrice
Marca	Lavor
Modello	TUCSON1211
Alimentazione elettrica	230-240 V ~ 50 Hz (monofase) o 400-415 V ~ 50 Hz (trifase)
Pressione massima	110 bar (stima tipica per questo modello)
Portata d'acqua minima richiesta	20 l/min
Temperatura massima dell'acqua in ingresso	40 °C
Pressione di ingresso dell'acqua massima	1 MPa (10 bar)
Serbatoio detergente	Sì, integrato
Funzioni principali	Pulizia ad alta pressione, aspirazione e dosaggio del detergente, regolatore di pressione, arresto automatico (Total Stop), protezione contro i sovraccarichi
Manutenzione	Cambio olio motore (SAE 20/30) dopo 50 ore e poi ogni 500 ore; pulizia del filtro di ingresso acqua; sostituzione dell'ugello se usurato
Sicurezza	Pistola con sicura, protezione termica motore, valvola di by-pass, arresto automatico in caso di rilascio della leva, dispositivo antiriflusso
Ricambi e riparabilità	Utilizzare esclusivamente ricambi originali; rivolgersi a un centro di assistenza autorizzato per qualsiasi riparazione
Lingue del manuale	FR, DE, EL, EN, ES, FI, IT, NL, PT, RU, SL
Informazioni generali	Uso professionale all'aperto; non utilizzare senza supervisione; adatto alla pulizia di superfici che richiedono acqua pressurizzata

Domande frequenti - TUCSON1211 Lavor

Che tipo di olio utilizzare per la pompa del Lavor TUCSON1211?

Utilizzare olio SAE 20/30. La capacità dell'olio è di circa 0,5 kg. Effettuare il primo cambio olio dopo 50 ore di lavoro, poi ogni 500 ore.

Come aspirare il detergente con l'idropulitrice?

Riempire il serbatoio del detergente con un prodotto adatto (liquido, non acido né molto alcalino). Posizionare l'ugello regolabile su bassa pressione (posizione 'B'). L'aspirazione avviene automaticamente quando la lancia è in modalità bassa pressione.

Cosa fare se il motore non si avvia?

Verificare che la spina sia ben collegata, che la presa funzioni e che la tensione sia sufficiente. Se la pompa è bloccata, portare l'interruttore su ON premendo contemporaneamente il grilletto della pistola. Se il problema persiste, contattare un centro di assistenza autorizzato.

Come regolare la pressione dell'acqua?

Utilizzare il regolatore di pressione (②) situato sull'apparecchio. È anche possibile regolare la pressione spingendo o tirando la maniglia dell'ugello (posizione 'A' per alta pressione, 'B' per bassa pressione). Effettuare questa regolazione quando il grilletto è rilasciato.

L'idropulitrice può essere utilizzata con una prolunga elettrica?

Sì, ma la prolunga deve essere adatta: sezione minima di 2,5 mm² per 230-240V (max 20 m) o 2,5 mm² per 400-415V (max 30 m). La spina e la presa devono essere impermeabili all'acqua.

Come manutenere il filtro di ingresso acqua?

Il filtro si trova nel raccordo di ingresso acqua. Smontarlo periodicamente e pulirlo sotto acqua corrente. Un filtro intasato può ridurre la pressione e danneggiare la pompa.

Cosa fare in caso di perdita d'acqua dalla pompa?

Se la pompa perde, serrare i raccordi idraulici. Se la perdita persiste, rivolgersi a un centro di assistenza autorizzato. Non utilizzare l'apparecchio finché la perdita non è risolta.

Posso usare acqua calda con questa idropulitrice?

La temperatura massima dell'acqua in ingresso è di 40 °C. Non utilizzare acqua calda oltre questo limite, poiché potrebbe danneggiare la pompa.

Come conservare l'apparecchio in inverno per evitare il gelo?

Svuotare completamente l'apparecchio e gli accessori: scollegare l'alimentazione idrica, rimuovere la lancia, accendere l'apparecchio e azionare il grilletto finché non esce più acqua. Conservare in un luogo al riparo dal gelo.

Cosa significa il sistema Total Stop (T.S.)?

Il Total Stop è un dispositivo di arresto automatico: quando si rilascia il grilletto della pistola, il motore si ferma dopo alcuni secondi (immediatamente su alcune versioni, dopo 15 secondi su altre). Ciò evita l'usura in modalità bypass. Non lasciare l'apparecchio in stand-by per più di 5 minuti.

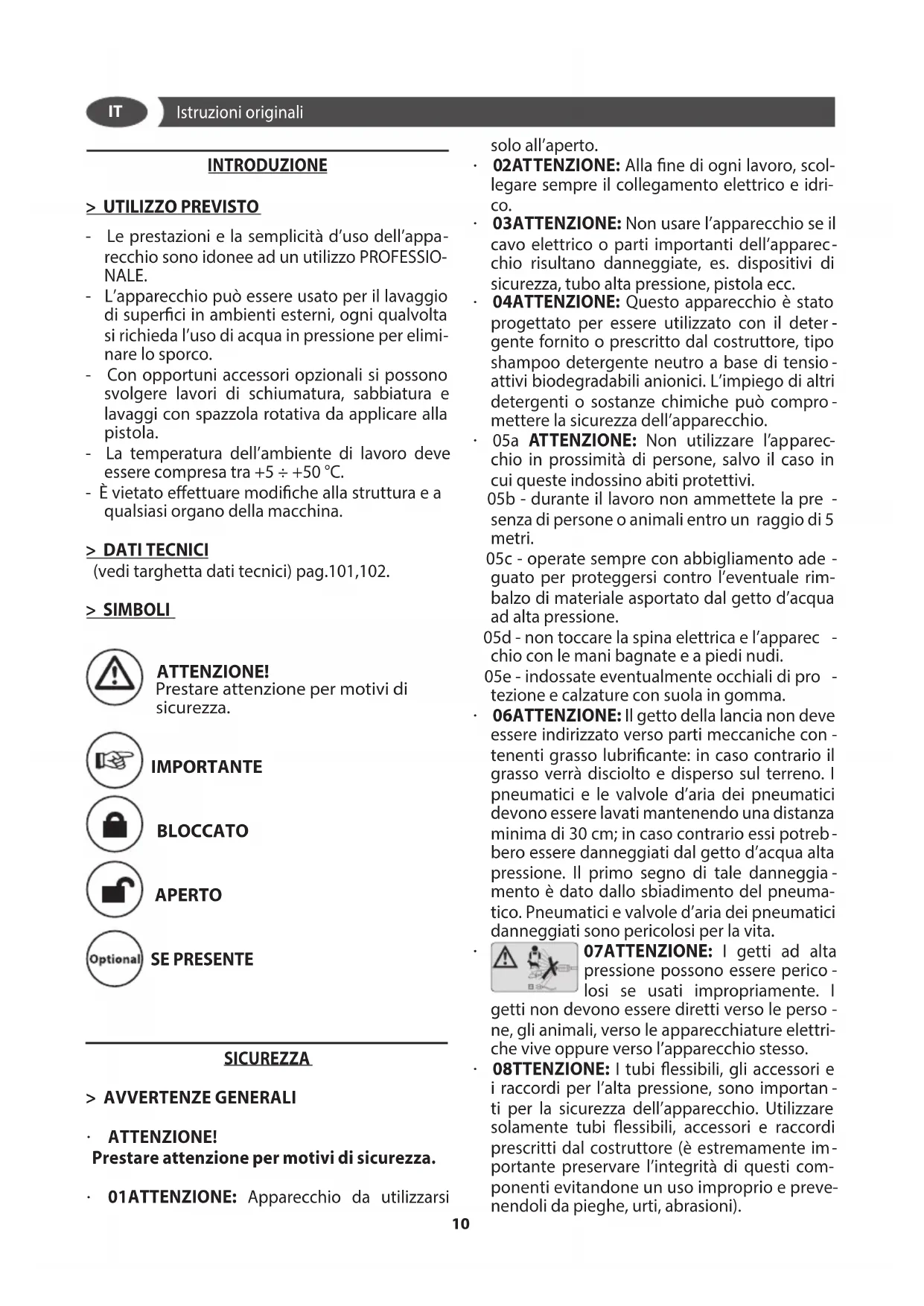

MANUALE UTENTE TUCSON1211 Lavor

• Le prestazioni e la semplicità d'uso dell'apparecchio sono idonee ad un utilizzo PROFESSIONALE.
• L'apparecchio più essere usato per il lavaggio di superfici in ambienti esterni, agli qualvolta si richieda l'uso di acqua in pressione per eliminare lo sporco.
• Con opportuni accessori opzionali si possono svolgere lavori di schiumatura, sabbiatura e lavaggi con spazzola rotativa da applicare alla pistola.
• La temperatura dell'ambiente di lavoro deve essere compresa tra +5 ÷ +50^ C .
• É vietato effettuare modifiche alla struttura e a qualsiasi organo della macchina.

> DATI TECNICI

(vedi targhetto dati tecnici) pag.101,102.

> SIBBOLI

ATTENZIONE!

Prestare attenzione per motivi di sicurezza.

IMPORTANT

BLOCCATO

APERTO

SE PRESENTE

SICUREZZA

>AVVERTENZEGENERALI

ATTENZIONE!

Prestare attenzione per motivi di sicurezza.

01ATTENZIONE: Apparecchio da utilizzarsi

solo all'aperto.

02ATTENZIONE: Alla fine di agli lavoro, scollegare sempre il collegamento elettrico e idrico.
03ATTENZIONE: Non usare l'apparecchio se il cavo elettrico o parti importanti dell'apparecchio risultano danneggiate, es. dispositivi di sicurezza, tubo alta pressione, pistola ecc.
04ATTENZIONE: Questo appearecchio è stato progettato per essere utilizzato con il detergente fornito o prescritto dal costruttore, tipo shampoo detergente neutro a base di tensio-attivi biodegradabili anionici. L'impiego di altri detergenti o sostanze chimiche cui prompressere la sicurezza dell'apparecchio.
05a ATTENZIONE: Non utilizzato l'apparecchio in prossimità di persona, salvo il caso in cui queste indossino abiti protettivi.

05b - durante il lavoro non ammettete la pre-enza di persona o animali entro un raggio di 5 metri.

05c - operate sempre con abbigliamento ade -guato per proteggersi contro l'eventuale rimbalzo di materiale asportato dal getto d'acqua ad alla pressione.

05d - non toccare la spina elettrica e l'apparec chio con le mani bagnate e a piedi nudi.

05e - indossate eventually occhiali di pro - tezione e calzature con suola in gomma.

06ATTENZIONE: Il getto della lancia non deve essere indirizzato verso parti meccaniche con- tenenti grasso lubrificante: in caso contrario il grasso verra disciolto e disperso sul terreno. I pneumatici e le valvole d'aria dei pneumatici devono essere lavati mantenendo una distance minima di 30~cm ; in caso contrario essi potrebbero essere danneggiati dal getto d'acqua alla pressione. Il primo segno di tale danneggia-mentation è dato dallo sbiadimento del pneumatico. Pneumatici e valvole d'aria dei pneumatici danneggiati sono pericolosi per la vita.

07ATTENZIONE: I getti ad alla pressione possono essere pericolosi se usati impropriamente. I getti non devono essere diretti verso le persone, gli animali, verso le apparecchiature elettriche vivereppure verso l'apparecchio stesso.

• 08TTENZIONE: I tubi flessibili, gli accessori e i raccordi per l'alta pressione, sono importanti per la sicurezza dell'apparecchio. Utilizzato solamente tubi flessibili, accessori e raccordi prescritti dal costruttore (è estremamente importante preservare l'integrità di questi componenti evitandone un uso improprio e prevenendoli da pieghe, urti, abrasioni).

• 09ATTENZIONE: Apparecchi non dotati di T.S. - Automatic Stop System: non devono rimanere in funzione per più di 2 minuti a pistola rilasciata. L'acqua riciclata augmentede di temperatura provocando gravi danni alla pompa.
  10ATTENZIONE: Apparecchi dotati di T.S. - Automatic Stop System: è buona norma non lasciarli in stand-by per più di 5 minuti.
  11ATTENZIONE: Specnere completeness l'apparecchio (interruptore generale in posizione OFF) agli qualvolta lo si lascia incustodito.
  12ATTENZIONE: Ogni macchina viene collaudata nelle sue condizioni d'uso, per cui è normale che alcune gocce d'acqua rimangano presenti al suo interno.
  13ATTENZIONE: Fare attenuation a non danneggiare il cavo elettrico. Fare sostituire immediatamente il cavo di alimentazione danneggiato dal servizio assistenza clienti/elettricista specializzato autorizzati.
  14ATTENZIONE: Macchina con fluido in pressione. Impugnare la pistola saldamente per prevenir la forza di reazione. Utilizzato solo l'ugello di alta presione in dotazione alla macchina.
  ATTENZIONE: Il tubo ad alta pressione è stato progettato e costruito per resistere alle alte pressioni. Per non danneggiarlo va trattato con particolare riguardo. Un cattivo utilizzo più genere danni o rotture premature e causare il decadimento.
  16ATTENZIONE: Questo apparecchio non è destinato all'utilizzo da parte di persona (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza, a meno che non abbiano avuto istruzioni per l'uso o la supervisione dell'apparecchio da parte di una persona responsable della loro sicurezza.
  17ATTENZIONE: I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
  18TTENZIONE: Non mettere in funzione l'idropulitrice prima di aver srotolato il tubo ad alta pressione.
  19ATTENZIONE: Avvolgere e svolgere il tubo avendo cura di non causare il ribaltamento dell'idropulitrice.
  20ATTENZIONE: Quando si svolge o avvolge il tubo, la macchina deve essere spenta ed il tubo scarico alla pressione (fuori servizio).
  21 ATTENZIONE: Rischio di esplosione. Non spruzzare liquidi inflammabili.
  22 ATTENZIONE: Per garantire la sicurezza

della macchina, usare solo pezzi di ricambio originali presso il produttore o approvati dal fabbricante.

ATTENZIONE:

23 ATTENZIONE: Non dirigere il getto verso stessi oppure verso altre persone per pulire abiti o scarpe.
24 ATTENZIONE: Non permettere che l'apparecchio venga usato da bambini o da personale non addestrato.
ATTENZIONE: L'acqua che è passata attraverso i dispositivi antiriflusso è considerata non potabile.
XXATTENZIONE: Scollegare l'apparecchio alla rete elettrica, staccando la spina alla presa elettrica, prima di effettuare qualiasi intervento di manutenzione e pulizia.
- XYATTENZIONE: Prolunghe non adequate possono essere pericolose.
XJ ATTENZIONE: Se viene utilizzata una prolonga, la spina e la presa dovranno essere impermeabili all'acqua
ATTENZIONE: E assolutamente vietato usare la macchina in ambienti o zone classificate potenzialmente esplosive.
- NON TOCCARE L'APPARECCHIO CON MANI BAGNATE E A PIEDINUDI
- NON TIRARE IL CAVO DI ALIMENTAZIONE O L'APPARECCHIO STESSO PER STACCARE LA SPINA DALLA PRESA DI CORRENTE
- NEL CASO IN CUI DURANTE IL FUNZIONAMENTO TO VENGA A MANCARE L'ALIMENTAZIONE DI CORRENTE, PER MOTIVI DI SICUREZZA, SPEGNERE LA MACCHINA (OFF).

> DISPOSITIVI DI SICUREZZA

ATTENZIONE: La pistola è dotata di un fermo di sicurezza. Ogni qualvolta si interrompe l'uso della macchina è importante azionare il fermo di sicurezza per evitare aperture accidentali.
- Dispositivi di sicurezza: pistola dotata di fermo di sicurezza, macchina dotata di protezione da sovraccarichi elettrici (CL. I), pompa dotata di valvola di by passo dispositivo di arresto.
Il pulsante di sicurezza della pistola non serve al bloccaggio della leva durante il funzionamento, ma per evitarne aperture accidentali.

>STABILITA

ATTENZIONe: La macchina deve essere sempre mantenuta su una base orizzontale, in modo sicuro e stabile.

USO

> DISIMBALLO

Dopo aver molto l'imballaggio, assicurarsi dell'integrità dell'apparecchio.

• In caso di dubbio, non utilizzato l'apparecchio e rivolgersi ad un centro specializzato o al rivenditore.
• Per motivi di trasporto e di dimensioni dell'imballo alcune parti accessorie possono essere fornite smontate, nel qual caso eseguire il montaggio seguendo le istruzioni contenate nel presente librettto (Fig. 1,2).
• Gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata dei bambini, in quanto potenziali fonti di pericolo.

> ELEMENTI DELL'APPARECCHIO (Fig. 3,4).

① Maniglia
② Regolazione pressione
③ Manometro
4 Uscita acqua alta pressione
⑤ Entrata acqua + filtro
⑥ cavo elettrico
⑦ Interru tture ON/OFF
⑧ Serbatoio detergente
Ugello A.P.
Raccordo portagomma
11 Lancia
Tubo flessibile alta pressione
Leva della pistola a spruzzo
Pistola a spruzzo

> ALIMENTAZIONE IDRICA Collegamento idrico

ATTENZIONE (simpolo): apparecchio non adatto al collegamento alla rete dell'acqua potabile.

Attenzione - Pericolo!

Aspirare solamente acqua filtrata o pulita. Il rubinetto di prelievo dell'acqua deve garantire una erogazione paral doppio della portata massima della pompa.

• Portata minima: 20 l/min.

• Temperatura massima dell'acqua in ingresso: 40^

• Pressione massima dell'acqua in ingresso: 1Mpa

Collocare l'idropulitrice il più vicino possibile alla rete idrica di approvvigionamento.

Alimentazione alla conduttura dell'acqua

• Collegare un tubo flessibile di alimentazione (non compreso nella fornitura) al raccordo di entrata per l'acqua dell'apparecchio (Fig.5 pos.⑤) ed all'alimentazione dell'acqua (pressione max 10 bar).

• Collegare il tubo ad alta pressione al raccardo di uscita dell'accua dell'apparecchio (Fig.6 pos.4) ed aprire il rubinetto dell'accua.

L'idropulitrice peut essere collegata direttamente alla rete pubblica di distribuzione dell'acqua solamente se nella tubazione di alimentazione è installato un dispositivo antiriflusso con svuotamento conforme alle normative vigenti.

Assicurarsi che il tubo sia almeno 13 mm e che sia rinforzato.

La non osservanza delle suddette condizioni provoca gravi danni meccanici alla pompa nonché il decadimento della garanzia.

> TUBO AD ALTA PRESSIONE

ATTENZIONE: Il tubo ad alta pressione è stato progettato e costruito per resistere alle alte pressioni. Per non danneggiarlo va trattato con particolare riguardo.

Un cattivo utilizzo più generare danni o rotture premature e causare il decadimento della garanzia. (Vedere illustrazioni) (Fig. 24). Usare l'idropulitrice solo se il tubo è Completely disteso.

> ALIMENTAZIONE ELETTRICA

Il collegamento elettrico dell'apparecchio deve essere conforme alla norma IEC 364.
Prima di collegare l'apparecchio, accertarsi che i dati di targa siano rispondenti a quelli della rete elettrica e che la presa sia protetta con un interruptore magnetotermico differenziale "SALVAVITA" con sensibilità di intervento inferiore a 0,03 A - 30ms.
- In casi di incompatibilità tra la presa e la spi
na dell'apparecchio,fare sostituire la presa con
altra di tipo adatto da personale professionali
mente qualificato.
Nonutilizzare l'apparecchio in caso di tempe ratura ambiente inferiore a 0^, se esso e equipaggiato con cavo in PVC (H VV-F).

In mancanza di una delle norme di cui sopra, il costruttore declina agli responsabilità per il personale addetto e non riconosce alcuna garanzia.

IMPORTANTE: Fare molta attenzione, per motori trifase, al collegamento del cavo elettrico con la spina (vedi schema elettrico).

• XY ATTENZIONE: Prolunghe non adequate possono essere pericolose.
  XJ ATTENZIONE: Se viene utilizzata una prolonga, la spina e la presa dovranno essere impermeabili all'acqua e il cavo deve avere le dimensioni indicate nella tabella sottostante.

230-240V 400-415V

3G 2,5 mm²

4G 2,5 mm²

max 20 m max 30 m

(se presente)

Macchine dotate di Total Stop:

• Quando la macchina è in funzione, rilasciendo la leva della pistola, il motore si arresta automaticamente prevenendo l'usura dei componenti durante la fase di by-pass della pompa (motore in stand-by).
• Premendo la leva della pistola, il motore riparte automaticamente.
  ATTENZIONE: non lasciare in stand-by per più di 5 minuti.
• A fine lavoro portare l'interruttore in posizione "OFF".

(se presente)

Macchine dotate di Total Stop ritardato ed in bassa tensione:

• Quando la macchina è in funzione, rilasciendo la leva della pistola, dopo circa 15 secondi, il motore si arresta automaticamente, prevenendo l'usura dei componenti durante la fase di by-pass della pompa (motore in stand-by).
• Premendo la leva della pistola, il motore riparte automaticamente.
  ATTENZIONE: non lasciare in stand-by per piu di 5 minuti.
• A fine lavoro portare l'interruttore in posizione "OFF".

IMPORTANT: (Fig.11) Si consiglia perciò di inseire la sicura posta sulla leva della pistola

ogni qualvolta si fermi la macchina, per evitare accensioni accidentali.

• Spontanei avviamenti della macchina alla intervenire sulla pistola sono imputabili a fenomeni quali bolle d'aria nell'acqua o altri e non a difettosità del prodotto.
• Verificare che l'accoppiamento del tubo alla pressione con la macchina e con la pistola in dotazione sia correttamente eseguito, vale a direenza perdita d'acqua.

REGOLATORE DI PRESSIONE

Se la macchina è dotata di regolatore di pressione:

• Con la pressione regolata al minimo il T.S. potrebbe non intervenire. Evitare quindi di far funzionare in by-pass la macchina per più di 1 minuto.

• Evitare azionamenti con frequenza elevata della leva della pistola (perché potrebbero causare malfunzionamenti).

> INSTALLAZIONE

• Controllare che l'interruttore generale sia in posizione "OFF"(0) (Fig.4) e che il filtro dell'acqua sia inserito nel manicotto di aspirazione della pompa (INLET) (Fig.5 pos. ⑤).
• (Fig.5 pos. 10) Avvitare l'innesto rapido a mano, allauto di utensili.
• Collegare il tubo di alimentazione dell'acqua all'innesto rapido. Il tubo delve ave un diametro interno di almeno 13mm (1/2^ )
• (Fig.6 pos. ④) Collegare il tubo alla pressione al manicotto di uscita della pompa (OUTLET). Il raccordo del tubo alla pressione va spinto fino in fondo e poi avvitato a mano sulla'iauto di utensili.
• (Fig.7) Collegare il tubo alla pressione alla pi - stola.
• Aprire completeness the rubinetto dell'acqua. La temperature dell'acqua deve essere tassativamente inferiore a 40^ .
  IMPORTANT: l'idropulitrice deve funzionare con acqua pulita onde evitare danni all'idropulitrice stessa.
• (Fig.11)Sbloccare il fermo di sicurezza della pi stola e tenere premuto il grilletto facendo scorrere acqua fino a quando tutte l'aria sare alla spulsa.
• Inserire la lancia nella pistola (Fig.8).

IT

• Inserire l'ugello nella lancia.
• Inserire la spina nella presa di corrente.

>1°AVVIAMENTO

Per la prima volta o dopo un periodo di lunga inattività è necessario collegare per alcuni minuti solo il tubo di aspirazione per fare uscire alla mandata eventuali impurità in modo da non intasare l'uglio della pistola.

>AVVIAMENTO

Fig.12,13) Ogni qualvolta si usa l'idropulitrice ad alta pressione si consiglia di impugnare la pistola nella posizione corretta, con una mano sull'impugnatura e l'altra sulla lancia.
- Per avviare la macchina posizionare l'interrut-tore generale su "ON" e contemporaneamente, premere il grilletto della pistola.

> ASPIRAZIONE DEL DETERGENTE

(Fig. 3, pos. ⑧) Riempire il serbatoio del detergente con prodotti consigliati adatti al tipo di lavaggio da effettuare.
ATTENZIONE: Usare solamente detergenti liquidi, evitare assolutamente prodotti acidi o molto alcalini. Vi consigliamo di usare i nostri prodotti che sono stati studiati appositamente per l'uso con idropulitrici.
ATTENZIONE: Per il corretto uso del serbatoio, non introduire sostanze inflammabili o chimicamente aggressive.

La testina regolabile permette di selezionare il getto a bassa e alla pressione. La pressione più essere regolata agenda sulla manopola dell'ugello (Fig. 14): "B" bassa, "A" alta. La selezione della pressione deve essere effettuata a pistola chiusa. L'aspirazione del detergente avviene automaticamente quando la testina regolabile della lancia viene posizionata per il funzionamento a bassa pressione. Accendere l'apparecchio e la miscelazione del detergente con l'acqua avvengono automaticamente al passaggio dell'acqua.

APPARECCHI DOTATI DI VALVOLA TERMICA (OPTIONAL)

Questo dispositivo consente di lasciare lavorare l'apparecchio in by-pass, scaricando automaticamente l'acqua quando esta raggiunge una tempe

ratura di circa 60^ e raffreddando gli organi di funzionamento.

ATTENZIONE: appearecchi non dotati di quello disposativo non devono rimanere in funzione per più di 2 minuti a pistola rilasciata. L'acqua riciclata aumento notevolmente di temperatura provocando gravi danni alla pompa.

> DISPOSITIVO DI SICUREZZA DELLA PI-STOLA

Ogni qualvolta si ha la necessità di fermare la macchina è importante insereire la sicura (Fig. 11 pos. S) presente sulla pistola per evitare aperture accidentali.

>STOCCAGGIO

• Spostare l'apparecchio solo afferrando la mani-glia di trasporto
• Conservare l'apparecchio e gli accessori in un luogo asciutto e sicuro, fuori alla portata dei bambini.

Apparecchi e accessori non completeness svuota - ti potrebbero venire danneggiati dal gelo. Svuotare completeness l'apparecchio e gli accessori e proteggerli dal gelo.

(Fig. 17,18,19,20) Per evitare danni:

• Scollegare l'apparecchio dall'alimentazione idrica.
• Separare la lancia alla pistola a spruzzo.
• Accendere l'apparecchio (1/ON), premere la leva della pistola a spruzzo fino a quando non esce più acqua (circa 1 min.).
• Spegnere l'apparecchio (Fig.21).
• Conservare l'apparecchio e tutti gli accessori in un ambiente protetto dal gelo (Fig.22).

MANUTENZIONE

Visita il situ www.lavorservice.com e scarica il piano manutenzioni programmate.

IMPORTANT: Prima di effettuare qualsiasi manutenzione alla idropulitrice scaricare la pressione, togliere il collegamento elettrico e idrico (Fig.17-18-19-20).

CONTROLLO LIVELLO OLIO POMPA

Controllare periodicamente il livello dell'olio. Ilchio dell'olio deve essere fatto inizialmente

dopo 50 ore di lavoro, successivement agli 500 ore. Si consiglia olio SAE 20/30 - Capacità olio 0,5 Kg

CONTROLLO FILTRO ASPIRAZIONE ACQUA

Ispezionare e pulire periodicamente il filtr di aspirazione acqua (Fig. 23) posto nel raccordo di entrata. É importante per evitare intasamenti e promiettere il buon funzionamento della pompa.

SOSTITUZIONE UGELLO LANCIA

Sostituire l'ugello qualora la pressione scenda al di tutto dei normali valori.

CAVO ELETTRICO

ATTENZIONE: Fare attenzione a non danneggiare il cavo elettrico. Fare sostituire immediamente il cavo di alimentazione danneggiato dal servizio assistenza clienti/ elettricista spe-cializzato autorizzati.

> SCHEMA ELETTRICO

Vedere illustrazioni, pag.100.

> SCHEMA IDRICO

Vedere illustrazioni, pag.100.

CONDITIONI DI GARANZIA

Tutti i nostri appearecchi sono stati sottoposti ad accurati collaudi e sono coperti da garanzia da difetti di fabbricazione in conformità alle normative vigenti applicabili nei vari Paesi.

La garanzia decorre alla data di acquisto.

Sono escludi alla garanzia: le parti soggette a normale usura, le parti in gomma, spazzole di carbone, i filtri, gli accessori e gli optionali; i danni accidentali, per trasporto, per incuria o inadeguato trattamento, per uso ed installmente errati o impropri.

La garanzia non contempla la pulizia degli organi funzionanti, delle incrostazioni, dei filtri e ugelli in genere.

SMALTIMENTO

Quale proprietario di un appearechio elettrico o elettronico, la legge (conformmente alla direttiva 2012/19/EU sui rifiuti da apparecchiature elettriche ed elettroniche e alle legislazioni naegli Stati membri UE che hannoMESSO in attotiva) le vieta di smaltire quello prodotto o i suo

accessori elettrici / elettronici come rifiuto domestico solido urbano e le impone invoce di smaltirlo negli apposti centri di raccolta. E' possibile smaltire il prodotto direttamente dal distributore mediante l'acquisto di un prodotto nuovo, equivalente a quello da smaltire. Abbandonando il prodotto nell'ambiente si potrebbero create gravi danni all'ambiente stesso e alla salute umana. Il symbolo in figura rappresenta il bidone dei rifiuti urbani ed è tassativamente vietato riporre l'apparecchio in queste contentitori. La non ottemperanza alle indicazioni della direttiva 2012/19/EU e ai decreti attuativi dei vari Stati comunitari è sanzionabile amministrativamente.

RIPARAZIONI - RICAMBI

Per eventuali inconvenienti non menzionati nel presente manuale o rotture della macchina, si prega di interpellare un Servizio Assistenza Autorizzato per la relativa riparazione o per l'eventuale sostituzione di parti di ricambio originali. Utilizzare escludvamente ricambi originali.

> INCONVENIENTI E RIMEDI

Prima di qualsiasi intervento sulla macchina togliere l'alimentazione elettrica, idrica e scaricare la pres sione. Operare sistematicamente per la ricerca dei guasti in base allo schema seguente; se malgradoc io non si riesce ad eliminare l'inconveniente, si richieda l'intervento del Servizio Assistenza Autorizzato.

Inconvenienti: Premendo l'interruttore l'eletrupompa non parte

Cause - La spina non è ben inserita nella presa. - La presa elettrica non funziona. - La tensione di rete è insufficiente. - La pompa è bloccata. - La prolunga elettrica è di sezione inadequata.

Rimedi - Inserire correttamente la spina nella presa di corrente. - Far controllare la presa elettrica. - Far controllare che l'impianto sia adeguato. - Posizione l'interruttore su ON nelle si tene premuta la leva della pistola, se il problema persistsiste rivolgersi ad un centro assistenza autorizzato. - Consultare il paragrafo sulla manutenzione.

Il motore si arresta improvvisamente

Cause - Il termico è scattato. - La prolunga elettrica è di sezione inadequata.

Rimedi - Lasciare raffreddare il motore per alcuni minuti. Se l'anomalia persistsiste rivolgersi ad un centro assistenza autorizzato. - Consultare il paragrafo sulla manutenzione.

L'elettropompa gira, ma non va in pressione

Cause - Acqua insufficiente. - Filtrato aspirazione intasato. - Valvole aspirazione o mandata intasate o usu - rate. - Valvola di regolazione di pressione in posizione di minima pressione. - Ugello usurato.

Rimedi - Controllare che la portata sa del 30% superiore al dato presente nella targhetta dati tecnici dell'apparecchio. - Smontare e pulire il filtrio. - Rivolgersi ad un centro assistenza autorizzato. - Aumentare la pressione avvitando la manopola di regolazione della pressione. - Sostituire l'ugello.

Pressione di lavoro irregolare

Cause - Ugello intasato. - Valvole aspirazione o mandata intasate o usurate. - Guarnizioni consumate. - Guarnizioni valvola regolazione pressione usurate. - Filtrato aspirazione intasato.

GENERAL INFORMATION
