GEBRUIKSAANWIJZING CADUA4KDOCKPDL2UK i-TEC

NL Wij vragen u vriendelijk om de volledige handleiding zorgvuldig door te lezen. Een gedetailleerde handleiding van dit product is beschikbaar op once website www.i-tec.cz/nl/ onder het tabblad "Handleidingen en drivers". Mochten er zich problemen voordoen(Int)kunt u contact opnemen met ons supportcenter via [e-mail].

ENGLISH 06-09

DEUTSCH. 10-13

FRANÇAIS. 14-17

ESPANOL. 18-21

ITALIANO 22-25

CESKY 26-29

POLSKI 30-33

SLOVENSKY 34-37

LIETUVOS. 38-39

NEDERLANDS 40-43

WEEE. 46-47

1. 2x Gen.2 USB-C poort met ondersteuning voor snelladen (BC 1.2)
2. 2x USB 3.2 Gen.1-poort met ondersteuning voor snelladen (BC 1.2)
3. LED-indicatie
4. 3,5 mm audio-combococonnector

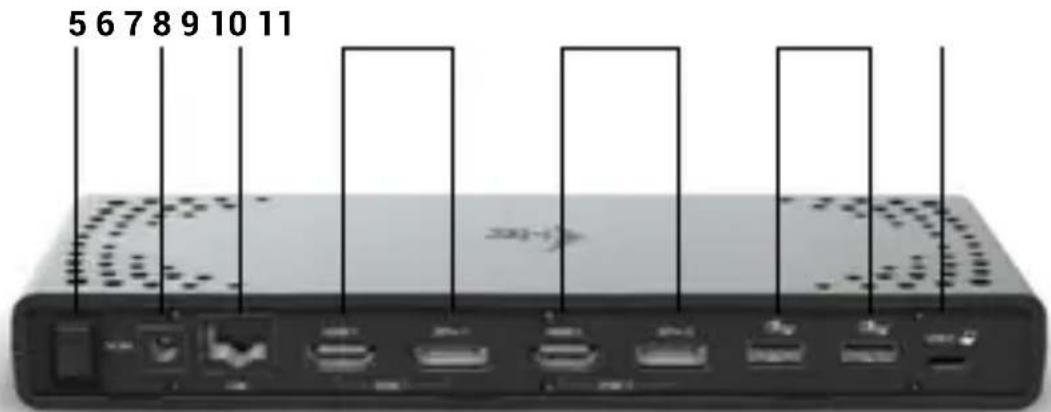

Achterpaneel:

1. Aan/uit-schakelaar om het dockingstation aan en UIT te zetten
2. Ingang voor voeding
3. Ethernet GLAN RJ-45-poort(DisplayLink DL-6950)
4. Zone 1 - HDMI/DP (HDMI of DP kan worden aangesloten)
5. Zone 2 - HDMI/DP (HDMI of DP kan worden aangesloten)
6. 2x USB 3.2 Gen.1-poort met ondersteuning voor snelladen (BC 1.2)
7. USB-C poort om het dock aan te sluiten op een laptop

Zijpaneel

1. Ondersteuning voor Kensington-slot

SPECIFICATIONS

• 1x USB-C poort voor aansluiting op USB-C of USB-A apparaten (USB-C kabel en USB-C maar USB 3.0 adapter meegeleverd)

• Dockingstation-technologie: displayLink + USB-C PD
  Voeding: 100W
  Video Poorten:

• 2x Display Port (ondersteunt DP++)

• 2x HDMI

• Resolutie:

• 1 monitor - 1x DP/HDMI tot 4K/60Hz

• 1 monitor - 2x DP tot 5K/60Hz*

• 2 monitoren - 1x DP/HDMI + 1x DP/HDMI → tot 2x 4K/60Hz

• 2x USB-C 3.2 Gen.2-poort met ondersteuning voor snelladen (BC 1.2)

• 4x USB 3.2 Gen.1-poort met ondersteuning voor snelladen (BC 1.2)
• 1x Ethernet GLAN RJ-45-poort(DisplayLink DL-6950)
• 1x3,5mm audio-combocnector
• 1x voedingsingang (DC 20V/6,5A)
  AAN/UIT-schakelaar om het dockingstation aan en uit te zetten
• LED-indicatie
• Ondersteuning voor Kensington-slot
• Ondersteuning voor VESA-montage
• USB-Caar USB-C/USB-A kabel (100 cm)
  OS: Windows 10/11, macOS, Linux Ubuntu, Android 5 en hoger, Chrome OS R51 en hoger
• Eenvoudige installment van stuurprogramma's (Windows, MacOS, Ubuntu, Android (external link))
  Productafmetingen: 224× 88× 27mm
  Productgewicht: 330g
• Afmetingen verpakking: 250 × 250 × 50 mm
• 5K-resolutie ondersteunt alleen Windows

SYSTEMVEREISTEN

Hardwarevereisten:

Apparaten met een vrij USB-A, USB-C or Thunderbolt™ 3/4 poort

Vereisten voor de Power Delivery-functie:

Apparaten met een vrij USB-C, USB4 of Thunderbolt™ 3/4 poort

"Stroomvoorziening".

Besturingsystem:

• Windows 10/11, macOS, Linux Ubuntu, Android 5 en hoger, Chrome OS R51 en hoger

Als het dockingstation is aangesloten via USB 3.0, worden het opladen van laptops en tableten Niet ondersteund.

STUURPROGRAMMA'S INSTALLEREN

Windows:

1) DisplayLink Cleaner downloaden en uitvoeren: https://synaptics.com/products/displaylink-graphics/downloads/weatherinstallation-cleaner
2) Start uw laptop opniew op
3) Download en installer het DisplayLink-stuurprogramma: https://synaptics.com/products/displaylink-graphics/downloads/windows-10.3-m0-public?filetype=exe
4) Start uw laptop opniew op
5) Sluit het dockingstation aan

macOS:

1) DisplayLink Manager downloaden en installeren: https://www.synaptics.com/products/displaylink-graphics/downloads/macos
2) De installmentie vraagt je om de schermopname in te schakelen

a. Gaaar het tabblad APPLE / Systeemvoorkeuren / Beveiliging & privacy/ Privacy
b. Zoek Schermopname op het tabblad Privacy
c. Klik op het slotje in de linkerbenedenhoek
d. Voer uw wachtwoord in
e. Schakel het selectievakje naast DisplayLink Manager in

3) Open DisplayLink Manager na de installmentie vanuit Launchpad
4) Zoek het DisplayLink-pictogram in de bovenste menubalk en open het
5) Selecteer "De toepassing automatischuitvoeren na inloggen".
6) Sluit het dockingstation aan

VEILIGHEIDSINSTRUCTIES VOOR HET GEBRUK VAN HET DOCKINGSTATION

• Niet blootstellen aan extreme temperatures en vochtigheid.
• Gebruik het apparaat op vlakke kussentjes om uitglieden en vallen op de grond te voorkomen.
• Bewaar de drivers en handleiding voor later gebruik.
• Vermijd spanning op de USB-C koort of kabel.
• Start het product regelmatig opnieuw op met de AAN/UIT-knop of door de stekkeruit het stopcontact te halen.
• Sluit USB-C PD-adapters nicht aan op USB-C-poorten die nicht zichen gemarkeerd als aansluitpoorten USB-C PD voedingsadapter.
• Het worden aanbevolen om het docking station aan het einde van de dag UIT te schakelen.

In samenwerking met de serviceafdeling:

• Controller de functionaliteit na een val in het water of op de grond.
• Controller de werkung als de afdekking gelebarsten is.
• Klaag over het feit dat het apparaat Niet werkt volgens de handleiding.

VEELGESTELDE VRAGEN

Beschikbaar op unsere website www-i-tec.pro onder "FAQ" voor dit product

VERKLARENDE WOORDENLIJST

Interface / poort / connector / ingang / slot - deplaats waar twee apparaten fysiek met elkaar verbondenহn.

Controller - een halfgeleidercomponent (chipset genoemd) in een notebook/tablet die zorgt voor de werking van sommige van de poorten.

Thunderbolt™ - is een snelle hardware-interface waarmee je apparaten (randapparaten peripherals) op je computer kurz aansluiten via een uitbreidings bus. Thunderbolt combineert PCI-Express en DisplayPort in een seriële data-interface. Je kurz tot 6 extra Thunderbolt™ apparaten in series schakelen, met Thunderbolt™ 3/4 overdrachtsnelheden tot 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - is een symmetrische connector Zorgt voor sneller opladen, voeding, dual-rol (niet alleen host, maar ook gast), ondersteuning voor alternatieve modi - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) en fouitmelding via Billboardapparaat.

USB-C Power Delivery (USB-C PD) - optionele functie van de USB-C connector. Een connector met deze ondersteuning kan zowel opladen als opgeladen worden en ondersteunt belastingen van 10 W tot 240 W

USB 3.2 / 3.1 / 3.0 / 2.0 - standard voor USB-interface / poort voor het aansluiten van verschillende USB-apparaten. Verschillende USB-apparaten können worden aangesloten op het

dockingstation of de adapter via de USB Type-A-interface. De USB Type B poort worden gebruikt om

het docking station of de adapter aan te sluiten op een laptop/tablet.

HDMI/Display Port - Een standard voor een digitale grafische interface/poort die worden gebruikt om monitoren en andere grafische weergaveapparaten aan te sluiten.

LAN (Local Area Network) - lokaal network, nu het meest gebruikt is het zogenaamde Ethernet, dat worden gebruikt door het dockingstation haalt theoretische overdrachtsnelheden tot 2,5 Gbit/s.

Audio - een term voor een audio-ingang (microfoon) of -uitgang (koptelefoon/luidsprekers).
