BEDIENUNGSANLEITUNG CADUA4KDOCKPDL2UK i-TEC

DE Bitte lessen Sie das gesamte Handbuch sorgfältig durch. Die ausfuhrliche Gebrauchsanweisung ist auch auf unserer Webseite www.i-tec.cz/de/ unter „Benutzerhandbücher, Treiber" bei dieser Produkt zu finden. Wenn Sie Probleme haben,kontaktieren Sieitte unser Support-Team unter: [e-mail]

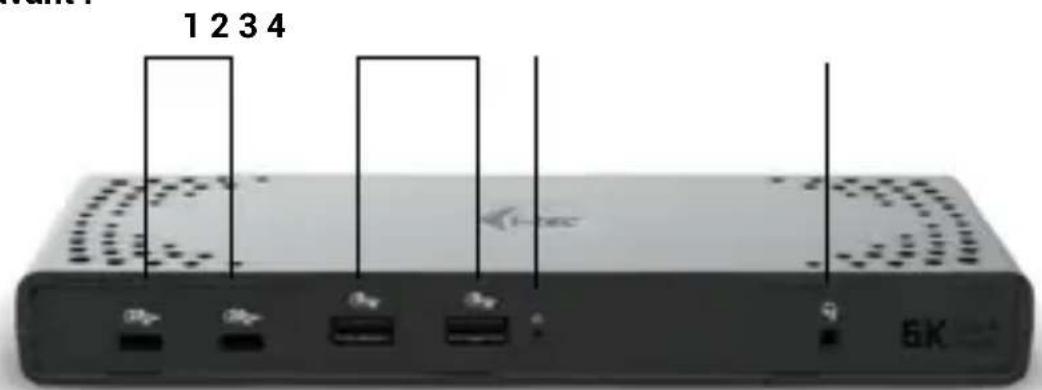

1. 2x Gen.2 USB-C-Anschluss mit Schnelladeunterstützung (BC 1.2)
2. 2x USB 3.2 Gen.1-Anschluss mit Schnelladeunterstützung (BC 1.2)
3. LED-Anzeige
4. 3,5-mm-Audio-Kombianschluss

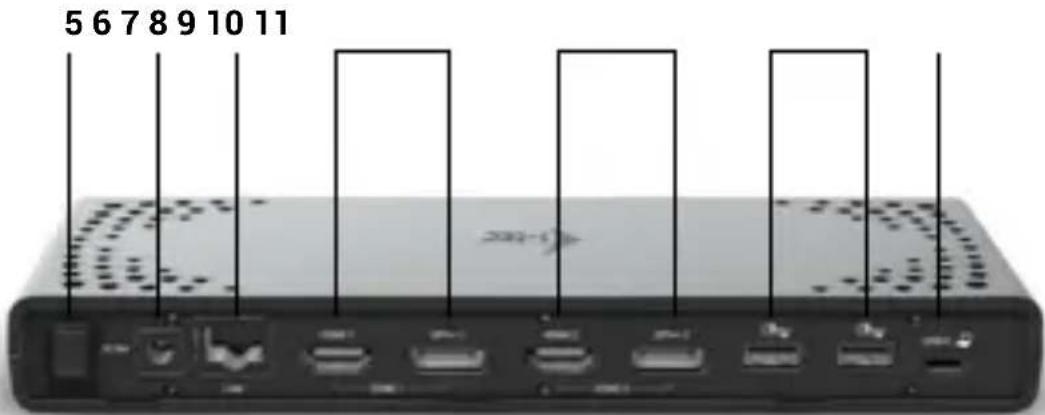

Rückwand:

1. Ein/Aus-Schalter zum Ein- und Ausschalten der Dockingstation
2. Eingang für die Spannungsvorsorgung
3. Ethernet GLAN RJ-45-Anschluss (DisplayLink DL-6950)
4. Zone 1 - HDMI/DP (HDMI oder DP können angeschlossen werden)
5. Zone 2 - HDMI/DP (HDMI oder DP können angeschlossen werden)
6. 2x USB 3.2 Gen.1-Anschluss mit Schnelladeunterstützung (BC 1.2)
7. USB-C-Anschluss für den Anschluss der Dockingstation an einen Laptop

Seitenwand

1. Unterstützung für das Kensington-Schloss

SPEZifikATIONEN

• 1x USB-C-Anschluss für den Anschluss von USB-C- oder USB-A-Geräten (USB-CKabel und USB-C-auf-USB-3.0-Adapter im Lieferumfang enthalten)

• Technologie der Dockingstation: displayLink + USB-C PD
  Leistungsabgabe: 100W
  Video-Anschlüsse:

• 2x Display Port (unterstützt DP++)
  -2xHDMI

• Auflösung:

• 1 Monitor - 1x DP/HDMI bis zu 4K/60Hz

• 1 Monitor - 2x DP bis zu 5K/60Hz*

• 2 Monitore - 1x DP/HDMI + 1x DP/HDMI bis zu 2x 4K/60Hz

• 2x USB-C 3.2 Gen.2 Anschluss mit Unterstützung für Schnellladung (BC1.2)

• 4x USB 3.2 Gen.1-Anschluss mit Schnellladeunterstützung (BC 1.2)
• 1x Ethernet GLAN RJ-45 Anschluss (DisplayLink DL-6950)
• 1x 3,5-mm-Audio-Kombianschluss
• 1x Stromeingang (DC 20V/6.5A)
  ON/OFF-Schalter zum Ein- und Ausschalten der Dockingstation
  LED-Anzeige
• Unterstützung für das Kensington-Schloss
• Unterstützung für VESA-Montage
• USB-C auf USB-C/USB-A-Kabel (100 cm)
• OS: Windows 10/11, macOS, Linux Ubuntu, Android 5 und höher, Chrome OS R51 und höher
• Einfache Treiberinstallation (Windows, MacOS, Ubuntu, Android (external Link))
  Abmessungen des Produkts: 224 × 88 × 27 ~mm
• Produktgewicht: 330 g
  Abmessungen der Verpackung: 250 × 250 × 50 ~mm
• 5K-Auflösung Unterstützung nur Windows

SYSTEMANFORDERUNGEN

Hardware-Anforderungen:

• Geräte mit einem freien USB-A-, USB-C oder Thunderbolt™ 3/4

Anforderungen an die Funktion Power Delivery:

• Geräte mit einem freien USB-C-, USB4- oder Thunderbolt™ 3/4 - fährigen Anschluss "Stromlieferung".

Operationssystem:

• Windows 10/11, macOS, Linux Ubuntu, Android 5 und höher, Chrome OS R51 und höher

Wenn die Dockingstation über USB 3.0 angeschlossen ist, wird das Laden von Laptops und Tablets nicht unterstützt.

INSTALLATION DER TREIBER Fenster:

1) DisplayLink Cleaner herunterladen und ausführren: https://synaptics.com/products/displaylink-graphics/downloads/weatherinstallation-cleaner
2) Starten Sie ihren Laptop neu
3) Laden Sie den DisplayLink-Treiber herunter und installieren Sieihn: https://synaptics.com/products/displaylink-graphics/downloads/windows-10.3-m0-public?filetype=exe
4) Starten Sie ihren Laptop neu
5) Anschließlich der Dockingstation

macOS:

1) DisplayLink Manager herunterladen und installieren: https://www.synaptics.com/products/displaylink-graphics/downloads/macos
2) Bei der Installation werden Sie aufgeforderd, die Bildschirmaufzeichnung zu aktivieren.

a. Gehen Sie auf die Registerkarte APPLE / Systemeinstellungen / Sicherheit & Datenschutz / Datenschutz
b. Suchen Sie Bildschirmaufzeichnung auf der Registerkarte Datenschutz
c. Klicken Sie auf das Schloss in der unteren linken Ecke
d. Geben Sie Ihr Password ein
e. Aktivieren Sie das Kontrollkästchen besoin dem DisplayLink Manager

3) Öffnen Sie nach der Installation den DisplayLink Manager im Launchpad
4) Suchen Sie das DisplayLink-Symbol in der oberen Menüleiste und öffnen Sie es
5) Wahlen Sie "Anwendung nach Anmeldung automatisch ausführten".
6) Anschlieben der Dockingstation

SICHERHEITSHINWEISE ZUR VERWENDUNG DER DOCKING STATION

• Nicht extremen Temperaturen und Feuchtigkeit aussetzen.
• Verwenden Sie das Gerät auf flachen Unterlagen, um ein Ausrutschen und Fallen auf dem Boden zu vermeiden.
  Bewahren Sie die Treiber und das Handbuch zur späteren Verwendung auf.
• Vermeiden Sie es, den USB-C-Anschluss oder das Kabel zu belasten.
• Starten Sie das Gerät in regelmäßigen Abständen neu, indem Sie die Taste ON/OFF drücken oder den Netzstecker aus der Steckdoseziehen.
• Schließen Sie keine USB-C-PD-Adapter an USB-C-Ports an, die nicht als Ports zum Anschlieben gekennzeichnet sind USB-C-PD-Netzteil.
• Es wird empfohlen, die Dockingstation am Ende des Tages auszuschalten.

In Zusammenarbeit mit der Serviceabteilung:

• Prufen Sie die Funktionstüchtigkeit nach einem Sturz ins Wasser oder auf den Boden.
• Überprüfen Sie die Funktionsfähigkeit, wenn die Abdeckung gesprungen ist.
• Beschweren Sie sich darüber, dass das Gerät nicht wie in der Bedienungsanleitung beschrieben Funktioniert.

HÄUFIG GESTELLTE FRAGEN

Verfügbar auf unserer Website www-i-tec.pro unter "FAQ" für diesen Produkt

GLOSSAR DER BEGRIFFE

Schnittstelle / Port / Anschluss / Eingang / Steckplatz - die Stelle, an der zwei Geräte physisch miteinander verbunden sind.

Controller - eine Halbleiterkomponente (Chipsatz genannt) in einem Notebook/Tablet, die den Betrieb einiger aus den Häfen.

Thunderbolt™ - ist eine schelle Hardware schnittstelle, über die Sie Geräte (Peripheriegeräte) über einen Erweiterungsbus an ihren Computer anschließen konnen. Thunderbolt kombiniert PCI-Express und DisplayPor zu einer seriellen Datenchnittstelle. Sie ermöglich die Verkettung von bis zu 6 zusätzlichen Thunderbolt™-Geräten mit Thunderbolt™ 3/4-Übertragungsraten von bis zu 40 Gbit/s.

USB-C / USB Typ-C / USB4 / Thunderbolt™ 3/4 - ist ein symmetrischer Anschluss. Ermöglicht Schnelleres Laden, Stromversorgung, Dual-Role (nicht nur Host, sondern auch Gast), Unterstützung für alternative Modi - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) und Fehlerbenachrichtigung über Billboard-Gerät.

USB-C Power Delivery (USB-C PD) - optionale Funktion des USB-C-Steckers. Stecker mit dieser Unterstützung kann sowohl laden als auch geladen werden und unterstützen Lasten von 10 W bis 240 W

USB 3.2 / 3.1 / 3.0 / 2.0 - Standard für USB-Schnittstelle / Port zum Anschluss verschiedener USBGeräte. Über die USB-Typ-A-Schnittstelle können verschiedene USB-Geräte an die Dockingstation oder den Adapter angeschlossen werden. Der USB-Typ-B-Anschluss wird verwendet, um die Dockingstation oder den Adapter mit einem Laptop/Tablet zu verbinden.

HDMI/Display Port - Ein Standard für eine digitale Grafik Schnittstelle, die zum Anschluss von Monitoren und anderen grafischen Anzeigegeräten verwendet wird.

LAN (Local Area Network) - lokales Netzwerk, das heute am weitesten verbreitet ist das sogenannte Ethernet, das von

Die Dockingstation erreicht theoretische Übertragungsraten von bis zu 2,5 Gbit/s.

Audio - ein Begriff für einen Audioeingang (Mikrofon) oder ein Ausgabegerät (Kopfhörer/Lautsprecher).

DESCRIPTION

Panneau avant :

Dieses Produktträgt das Recycling-Symbol gemäß der EU-Richtinie. Das bedeutet, dass das Gerät am Ende der Nutzungszeit bei einer communalen Sammelstelle zum recycleln abgegeben werden muss, (kostenloss). Eine Entsorgung über den Haus-/Restmull ist nicht gestattet. Dies ist ein aktiver Beitrag zum Umweltschutz. (Nur innerhalb der EU)
